OPEL ADAM 2018 Instruktionsbok

Stolar, säkerhetsfunktioner49Monteringsplatser för barnsäkerhetssystem
Godkända alternativ för montering av barnsäkerhetssystem
Viktklass
På det främre passagerarsätet
I baksätet
aktiverad airbaginaktiverad airbagGrupp 0: upp till 10 kgXU 1U*Grupp 0+: upp till 13 kgXU1U*Grupp I: 9 till 18 kgXU1U2
*Grupp II: 15 till 25 kgU**XU*Grupp III: 22 till 36 kgU**XU*1:om barnsäkerhetssystemet låses fast med hjälp av ett trepunktsbälte ska du justera sätets ryggstöd i vertikalt läge
för att säkerställa att bältet är åtdraget på bälteslåssidan. Justera säteshöjden till det översta läget2:ta bort nackskyddet bak om du använder ett barnsäkerhetssystem i denna grupp 3 33*:flytta stolen framför barnsäkerhetssystemet till en position långt fram**:flytta den främre passagerarstolen så långt bak det går. Justera säteshöjden till det översta läget och nackskyddet
till det nedersta läget. Ställ in ryggstödet så nära vertikalt läge som möjligt för att se till att säkerhetsbältet löper framför
den övre förankringspunktenU:universellt användbart med trepunktsbälteX:inget barnsäkerhetssystem är tillåtet i denna viktklass

50Stolar, säkerhetsfunktionerGodkända alternativ för montering av ett ISOFIX barnsäkerhetssystemViktklassStorleksklassFästePå det främre passagerarsätetI baksätetGrupp 0: upp till 10 kgEISO/R1XIL*Grupp 0+: upp till 13 kgEISO/R1XIL*DISO/R2XXCISO/R3XXGrupp I: 9 till 18 kgDISO/R2XXCISO/R3XXBISO/F2XIL, IUF**B1ISO/F2XXIL, IUF**AISO/F3XIL, IUF**Grupp II: 15 till 25 kgXILGrupp III: 22 till 36 kgXILIL:lämplig för vissa ISOFIX-säkerhetssystem i kategorierna fordonsspecifik, begränsad eller semi-universell.ISOFIX säkerhetssystemet måste vara godkänt för den specifika biltypenIUF:lämplig för ISOFIX framåtriktade barnsäkerhetssystem i kategorin universell som är godkända för användning idenna viktklassX:inget ISOFIX barnsäkerhetssystem är godkänt i denna viktklass*:flytta stolen framför barnsäkerhetssystemet till en position långt fram**:ta bort respektive nackskydd bak om du använder ett barnsäkerhetssystem i denna storleksklass 3 33

Stolar, säkerhetsfunktioner51ISOFIX storleksklass och barnstolA - ISO/F3:framåtriktat barnsäkerhetssystem för barn med maximal storlek i viktklassen 9 till 18 kgB - ISO/F2:framåtriktat barnsäkerhetssystem för mindre barn i viktklassen 9 till 18 kgB1 - ISO/F2X:framåtriktat barnsäkerhetssystem för mindre barn i viktklassen 9 till 18 kgC - ISO/F3:bakåtriktat barnsäkerhetssystem för barn med maximal storlek i viktklassen upp till 18 kgD - ISO/R2:bakåtriktat barnsäkerhetssystem för mindre barn i viktklassen upp till 18 kgE - ISO/R1:bakåtriktat barnsäkerhetssystem för unga barn i viktklassen upp till 13 kg

52FörvaringFörvaringFörvaringsfack............................. 52
Handskfack ................................ 52
Mugghållare ............................... 52
Förvaring fram ........................... 53
Cykelhållare ............................... 54
Lastrum ........................................ 63
Förvaringsutrymme bak .............64
Insynsskydd lastrum ..................65
Lucka till förvaringsutrymme under lastrumsgolv ...................65
Lastsäkringsöglor ......................67
Varningstriangel ........................67
Första hjälpen-sats ....................68
Lasthållare ................................... 68
Lastningsinformation ...................68Förvaringsfack9Varning
Förvara inte tunga eller vassa
föremål i förvaringsfacken. I så fall kan förvaringsfackens lock
öppnas och personerna i bilen kan skadas av föremål som kastas
omkring vid hård inbromsning,
plötslig riktningsförändring eller en
olycka.
Handskfack
Dra i handtaget på handskfacket.
Handskfacket har en mynthållare och en adapter för de låsbara hjulbul‐
tarna.
Handskfacket ska vara stängt under
körning.
Mugghållare
Mugghållare finns i konsolen mellan
framsätena. De är utformade för att
passa olika muggstorlekar.

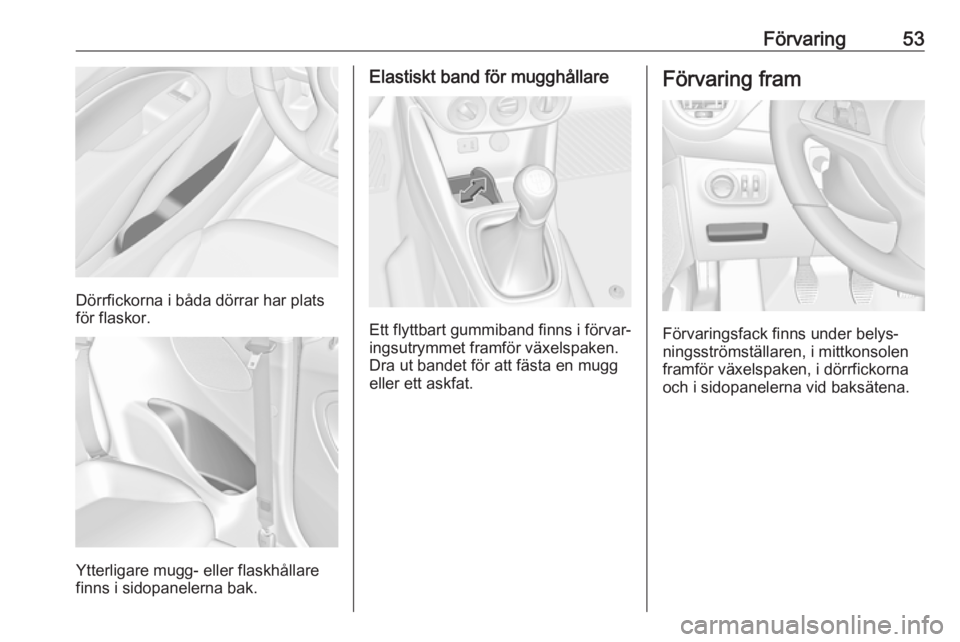

Förvaring53
Dörrfickorna i båda dörrar har plats
för flaskor.
Ytterligare mugg- eller flaskhållare
finns i sidopanelerna bak.
Elastiskt band för mugghållare
Ett flyttbart gummiband finns i förvar‐
ingsutrymmet framför växelspaken.
Dra ut bandet för att fästa en mugg
eller ett askfat.
Förvaring fram
Förvaringsfack finns under belys‐
ningsströmställaren, i mittkonsolen
framför växelspaken, i dörrfickorna och i sidopanelerna vid baksätena.

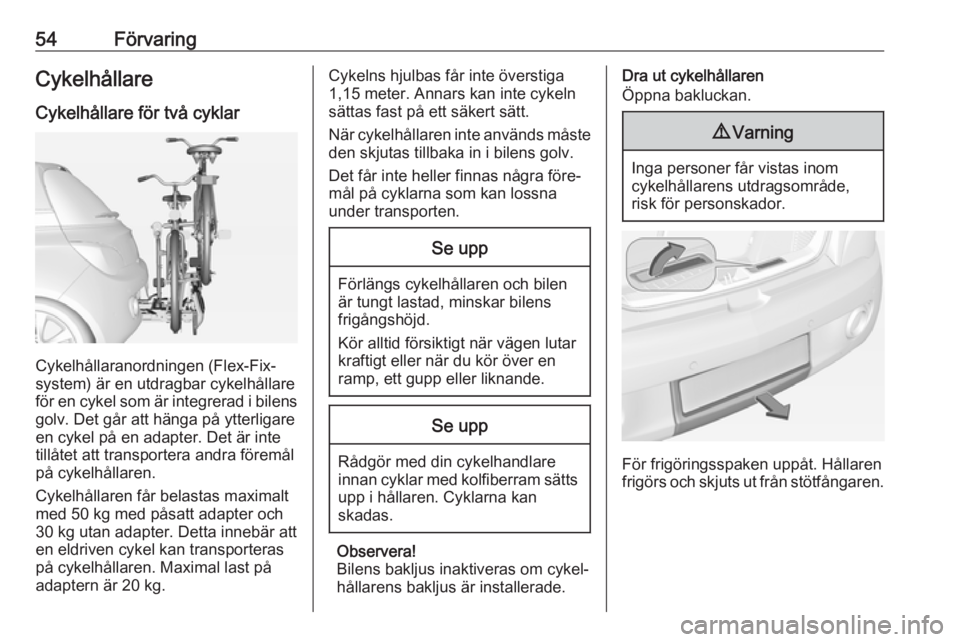

54FörvaringCykelhållareCykelhållare för två cyklar
Cykelhållaranordningen (Flex-Fix-
system) är en utdragbar cykelhållare
för en cykel som är integrerad i bilens golv. Det går att hänga på ytterligare
en cykel på en adapter. Det är inte
tillåtet att transportera andra föremål
på cykelhållaren.
Cykelhållaren får belastas maximalt
med 50 kg med påsatt adapter och
30 kg utan adapter. Detta innebär att
en eldriven cykel kan transporteras
på cykelhållaren. Maximal last på
adaptern är 20 kg.
Cykelns hjulbas får inte överstiga 1,15 meter. Annars kan inte cykeln
sättas fast på ett säkert sätt.
När cykelhållaren inte används måste
den skjutas tillbaka in i bilens golv.
Det får inte heller finnas några före‐
mål på cyklarna som kan lossna
under transporten.Se upp
Förlängs cykelhållaren och bilen
är tungt lastad, minskar bilens
frigångshöjd.
Kör alltid försiktigt när vägen lutar
kraftigt eller när du kör över en
ramp, ett gupp eller liknande.
Se upp
Rådgör med din cykelhandlare innan cyklar med kolfiberram sätts upp i hållaren. Cyklarna kan
skadas.
Observera!
Bilens bakljus inaktiveras om cykel‐
hållarens bakljus är installerade.
Dra ut cykelhållaren
Öppna bakluckan.9 Varning
Inga personer får vistas inom
cykelhållarens utdragsområde,
risk för personskador.
För frigöringsspaken uppåt. Hållaren frigörs och skjuts ut från stötfångaren.

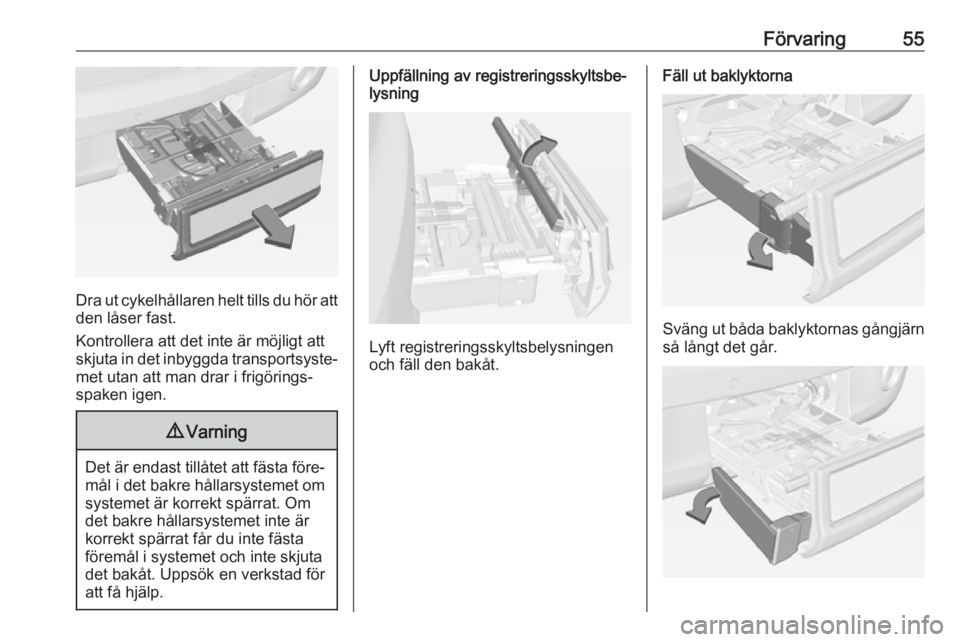

Förvaring55
Dra ut cykelhållaren helt tills du hör attden låser fast.
Kontrollera att det inte är möjligt att
skjuta in det inbyggda transportsyste‐
met utan att man drar i frigörings‐
spaken igen.
9 Varning
Det är endast tillåtet att fästa före‐
mål i det bakre hållarsystemet om
systemet är korrekt spärrat. Om
det bakre hållarsystemet inte är
korrekt spärrat får du inte fästa
föremål i systemet och inte skjuta
det bakåt. Uppsök en verkstad för
att få hjälp.
Uppfällning av registreringsskyltsbe‐
lysning
Lyft registreringsskyltsbelysningen
och fäll den bakåt.
Fäll ut baklyktorna
Sväng ut båda baklyktornas gångjärn
så långt det går.

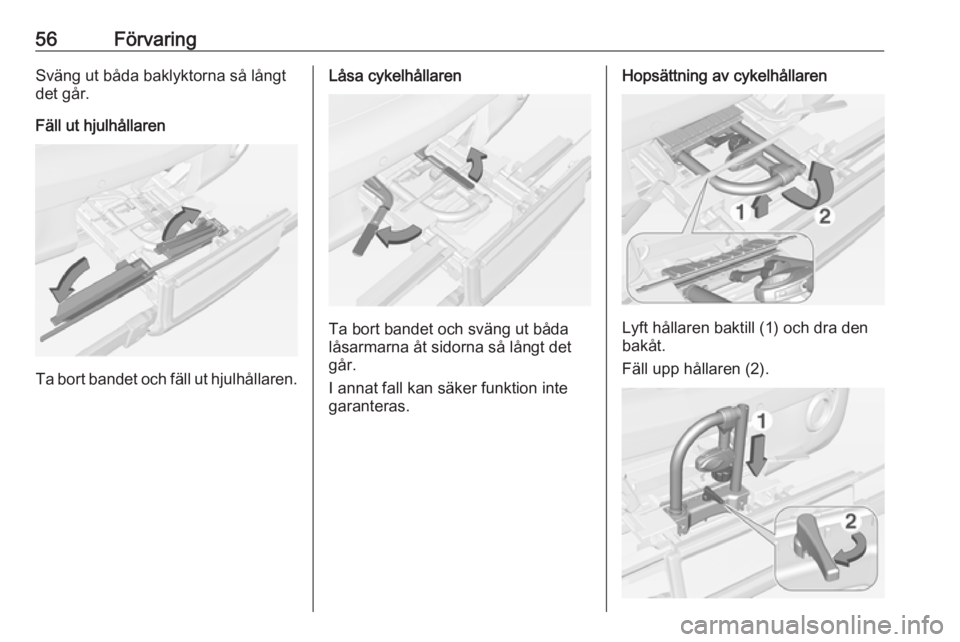

56FörvaringSväng ut båda baklyktorna så långt
det går.
Fäll ut hjulhållaren
Ta bort bandet och fäll ut hjulhållaren.
Låsa cykelhållaren
Ta bort bandet och sväng ut båda
låsarmarna åt sidorna så långt det
går.
I annat fall kan säker funktion inte
garanteras.
Hopsättning av cykelhållaren
Lyft hållaren baktill (1) och dra den
bakåt.
Fäll upp hållaren (2).

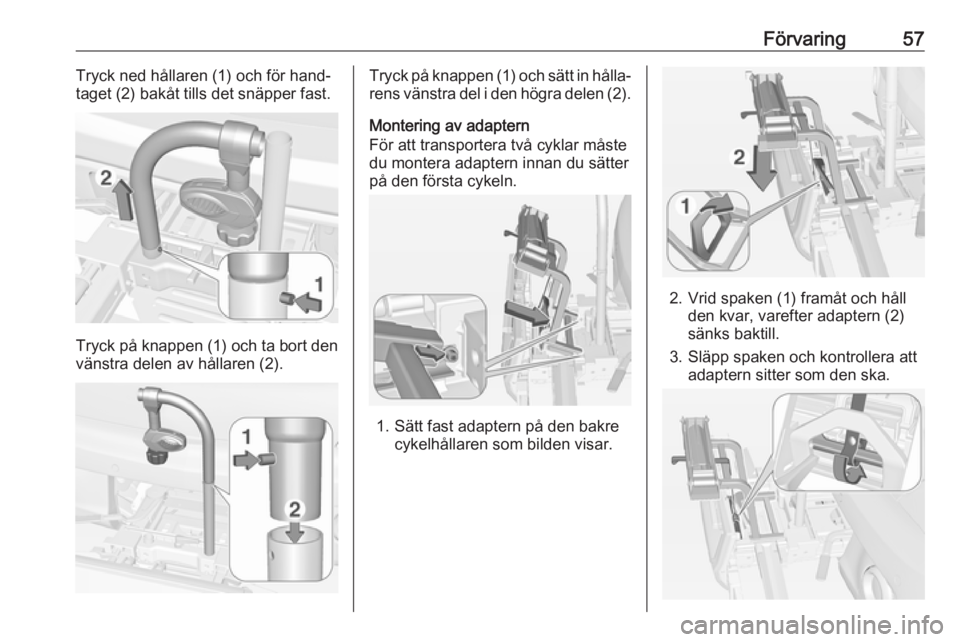

Förvaring57Tryck ned hållaren (1) och för hand‐
taget (2) bakåt tills det snäpper fast.
Tryck på knappen (1) och ta bort den
vänstra delen av hållaren (2).
Tryck på knappen (1) och sätt in hålla‐
rens vänstra del i den högra delen (2).
Montering av adaptern
För att transportera två cyklar måste
du montera adaptern innan du sätter
på den första cykeln.
1. Sätt fast adaptern på den bakre cykelhållaren som bilden visar.
2. Vrid spaken (1) framåt och hållden kvar, varefter adaptern (2)
sänks baktill.
3. Släpp spaken och kontrollera att adaptern sitter som den ska.

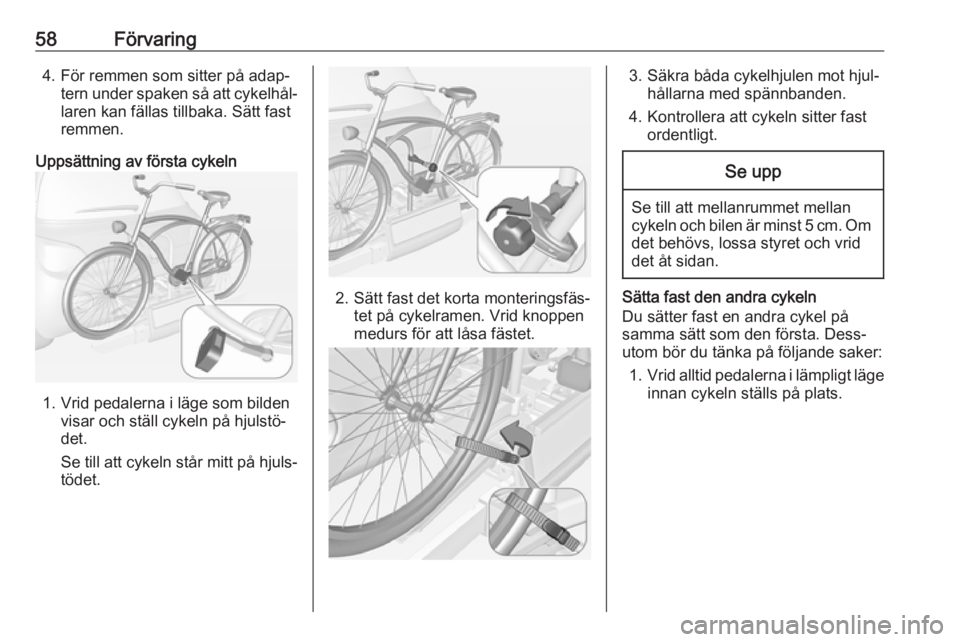

58Förvaring4. För remmen som sitter på adap‐tern under spaken så att cykelhål‐laren kan fällas tillbaka. Sätt fast
remmen.
Uppsättning av första cykeln
1. Vrid pedalerna i läge som bilden visar och ställ cykeln på hjulstö‐
det.
Se till att cykeln står mitt på hjuls‐
tödet.
2. Sätt fast det korta monteringsfäs‐ tet på cykelramen. Vrid knoppen
medurs för att låsa fästet.
3. Säkra båda cykelhjulen mot hjul‐ hållarna med spännbanden.
4. Kontrollera att cykeln sitter fast ordentligt.Se upp
Se till att mellanrummet mellan
cykeln och bilen är minst 5 cm. Om
det behövs, lossa styret och vrid
det åt sidan.
Sätta fast den andra cykeln
Du sätter fast en andra cykel på
samma sätt som den första. Dess‐
utom bör du tänka på följande saker:
1. Vrid alltid pedalerna i lämpligt läge
innan cykeln ställs på plats.
