OPEL ADAM 2019 Instrukcja obsługi (in Polish)

Pielęgnacja samochodu169
Poziom płynu hamulcowego musi
zawierać się między oznaczeniami MIN i MAX .
Jeśli poziom płynu jest poniżej
oznaczenia MIN, należy skorzystać z
pomocy warsztatu.
Płyn hamulcowy i sprzęgłowy 3 216.
Akumulator pojazdu
Zamontowany w samochodzie
akumulator jest bezobsługowy, pod
warunkiem że sposób użytkowania
umożliwia odpowiednie ładowanie
akumulatora. Jazda na krótkich
dystansach i częste uruchamianie
silnika może rozładować akumulator
pojazdu. Unikać niepotrzebnego
używania odbiorników energii
elektrycznej.
Zużytych akumulatorów nie należy
wyrzucać wraz z innymi odpadami
domowymi. Wymagane jest
dostarczenie ich do odpowiedniego
punktu zbiórki.
Jeśli samochód nie będzie używany
przez ponad cztery tygodnie, może dojść do rozładowania jego
akumulatora. Odłączyć zacisk
ujemny akumulatora od instalacji
elektrycznej samochodu.
Przed przystąpieniem do odłączania
lub podłączania przewodów
akumulatora należy bezwzględnie
wyłączyć zapłon.
Zabezpieczenie akumulatora przed
rozładowaniem 3 113.
Odłączanie akumulatora
Jeśli akumulator pojazdu ma zostać
odłączony (np. w celu wykonania
czynności konserwacyjnych), syrenę
alarmową należy wyłączyć w
następujący sposób: Włączyć, a
następnie wyłączyć zapłon, po czym
odłączyć akumulator pojazdu w ciągu
15 sekund.
Wymiana akumulatora pojazdu Uwaga
Wszelkie odstępstwa od instrukcji
podanych w tym punkcie mogą
doprowadzić do tymczasowego
wyłączenia lub zakłócenia działania
systemu stop-start.
Podczas wymiany akumulatora
pojazdu należy upewnić się, że w
pobliżu bieguna dodatniego nowego
akumulatora nie ma żadnych
otwartych otworów wentylacyjnych.
Jeśli w tym miejscu znajduje się otwór wentylacyjny, wymagane jest jego
zablokowanie zaślepką, podczas gdy otwór w pobliżu bieguna ujemnego
musi pozostać otwarty.

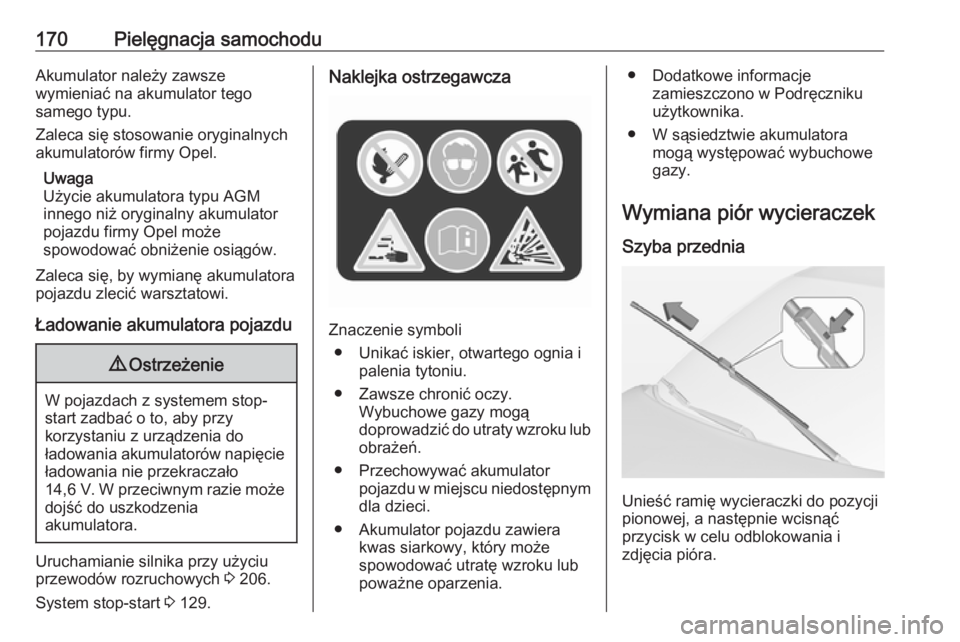

170Pielęgnacja samochoduAkumulator należy zawsze
wymieniać na akumulator tego
samego typu.
Zaleca się stosowanie oryginalnych
akumulatorów firmy Opel.
Uwaga
Użycie akumulatora typu AGM
innego niż oryginalny akumulator
pojazdu firmy Opel może
spowodować obniżenie osiągów.
Zaleca się, by wymianę akumulatora
pojazdu zlecić warsztatowi.
Ładowanie akumulatora pojazdu9 Ostrzeżenie
W pojazdach z systemem stop-
start zadbać o to, aby przy
korzystaniu z urządzenia do
ładowania akumulatorów napięcie ładowania nie przekraczało
14,6 V . W przeciwnym razie może
dojść do uszkodzenia
akumulatora.
Uruchamianie silnika przy użyciu
przewodów rozruchowych 3 206.
System stop-start 3 129.
Naklejka ostrzegawcza
Znaczenie symboli
● Unikać iskier, otwartego ognia i palenia tytoniu.
● Zawsze chronić oczy. Wybuchowe gazy mogą
doprowadzić do utraty wzroku lub
obrażeń.
● Przechowywać akumulator pojazdu w miejscu niedostępnymdla dzieci.
● Akumulator pojazdu zawiera kwas siarkowy, który może
spowodować utratę wzroku lub
poważne oparzenia.
● Dodatkowe informacje zamieszczono w Podręczniku
użytkownika.
● W sąsiedztwie akumulatora mogą występować wybuchowe
gazy.
Wymiana piór wycieraczek
Szyba przednia
Unieść ramię wycieraczki do pozycji
pionowej, a następnie wcisnąć
przycisk w celu odblokowania i
zdjęcia pióra.

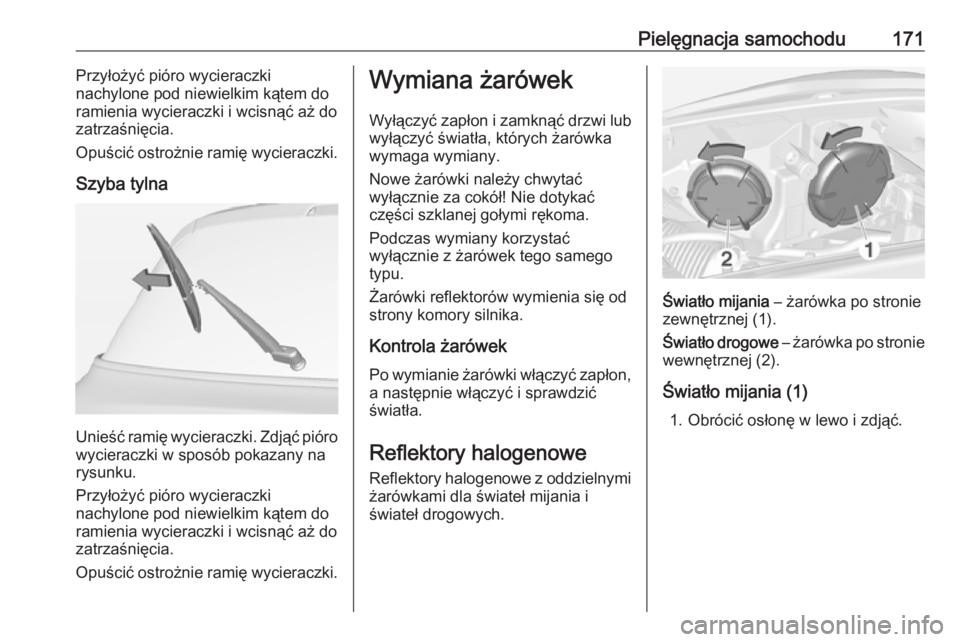

Pielęgnacja samochodu171Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zatrzaśnięcia.
Opuścić ostrożnie ramię wycieraczki.
Szyba tylna
Unieść ramię wycieraczki. Zdjąć pióro
wycieraczki w sposób pokazany na
rysunku.
Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zatrzaśnięcia.
Opuścić ostrożnie ramię wycieraczki.
Wymiana żarówek
Wyłączyć zapłon i zamknąć drzwi lub
wyłączyć światła, których żarówka
wymaga wymiany.
Nowe żarówki należy chwytać
wyłącznie za cokół! Nie dotykać
części szklanej gołymi rękoma.
Podczas wymiany korzystać
wyłącznie z żarówek tego samego typu.
Żarówki reflektorów wymienia się od strony komory silnika.
Kontrola żarówek
Po wymianie żarówki włączyć zapłon,
a następnie włączyć i sprawdzić
światła.
Reflektory halogenowe
Reflektory halogenowe z oddzielnymi żarówkami dla świateł mijania i
świateł drogowych.
Światło mijania – żarówka po stronie
zewnętrznej (1).
Światło drogowe – żarówka po stronie
wewnętrznej (2).
Światło mijania (1) 1. Obrócić osłonę w lewo i zdjąć.

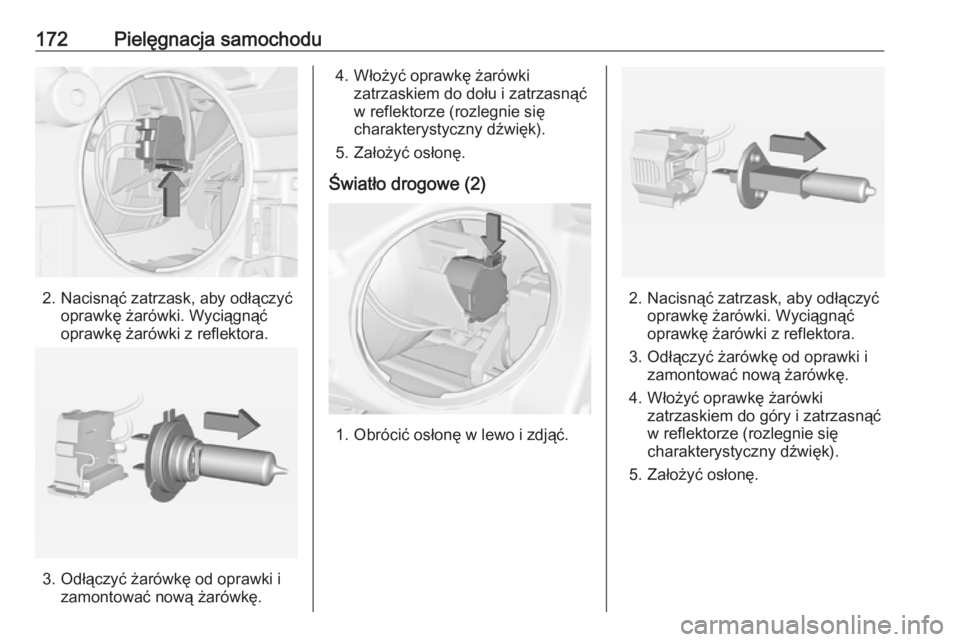

172Pielęgnacja samochodu
2. Nacisnąć zatrzask, aby odłączyćoprawkę żarówki. Wyciągnąć
oprawkę żarówki z reflektora.
3. Odłączyć żarówkę od oprawki i zamontować nową żarówkę.
4. Włożyć oprawkę żarówkizatrzaskiem do dołu i zatrzasnąć
w reflektorze (rozlegnie się
charakterystyczny dźwięk).
5. Założyć osłonę.
Światło drogowe (2)
1. Obrócić osłonę w lewo i zdjąć.
2. Nacisnąć zatrzask, aby odłączyć oprawkę żarówki. Wyciągnąć
oprawkę żarówki z reflektora.
3. Odłączyć żarówkę od oprawki i zamontować nową żarówkę.
4. Włożyć oprawkę żarówki zatrzaskiem do góry i zatrzasnąć
w reflektorze (rozlegnie się
charakterystyczny dźwięk).
5. Założyć osłonę.

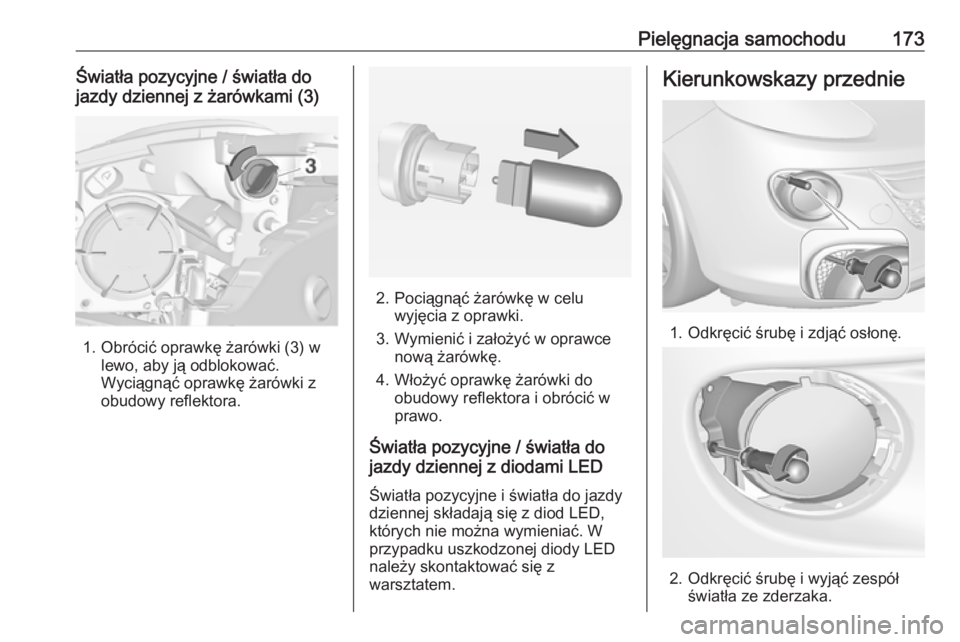

Pielęgnacja samochodu173Światła pozycyjne / światła do
jazdy dziennej z żarówkami (3)
1. Obrócić oprawkę żarówki (3) w lewo, aby ją odblokować.
Wyciągnąć oprawkę żarówki z
obudowy reflektora.
2. Pociągnąć żarówkę w celu wyjęcia z oprawki.
3. Wymienić i założyć w oprawce nową żarówkę.
4. Włożyć oprawkę żarówki do obudowy reflektora i obrócić w
prawo.
Światła pozycyjne / światła do
jazdy dziennej z diodami LED
Światła pozycyjne i światła do jazdy
dziennej składają się z diod LED,
których nie można wymieniać. W
przypadku uszkodzonej diody LED
należy skontaktować się z
warsztatem.
Kierunkowskazy przednie
1. Odkręcić śrubę i zdjąć osłonę.
2. Odkręcić śrubę i wyjąć zespół światła ze zderzaka.

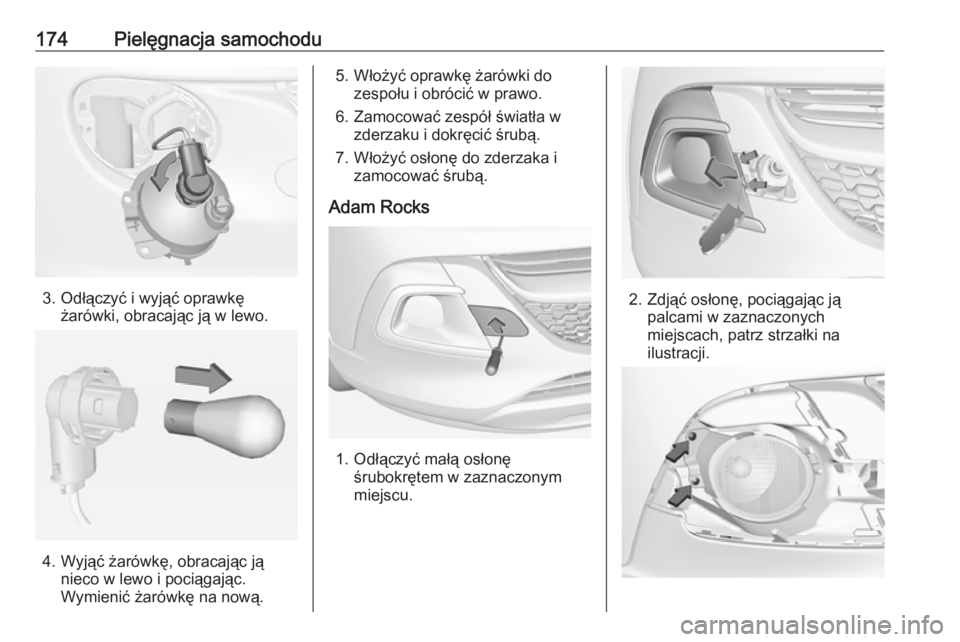

174Pielęgnacja samochodu
3. Odłączyć i wyjąć oprawkężarówki, obracając ją w lewo.
4. Wyjąć żarówkę, obracając ją nieco w lewo i pociągając.
Wymienić żarówkę na nową.
5. Włożyć oprawkę żarówki do zespołu i obrócić w prawo.
6. Zamocować zespół światła w zderzaku i dokręcić śrubą.
7. Włożyć osłonę do zderzaka i zamocować śrubą.
Adam Rocks
1. Odłączyć małą osłonę śrubokrętem w zaznaczonym
miejscu.
2. Zdjąć osłonę, pociągając ją palcami w zaznaczonych
miejscach, patrz strzałki na
ilustracji.

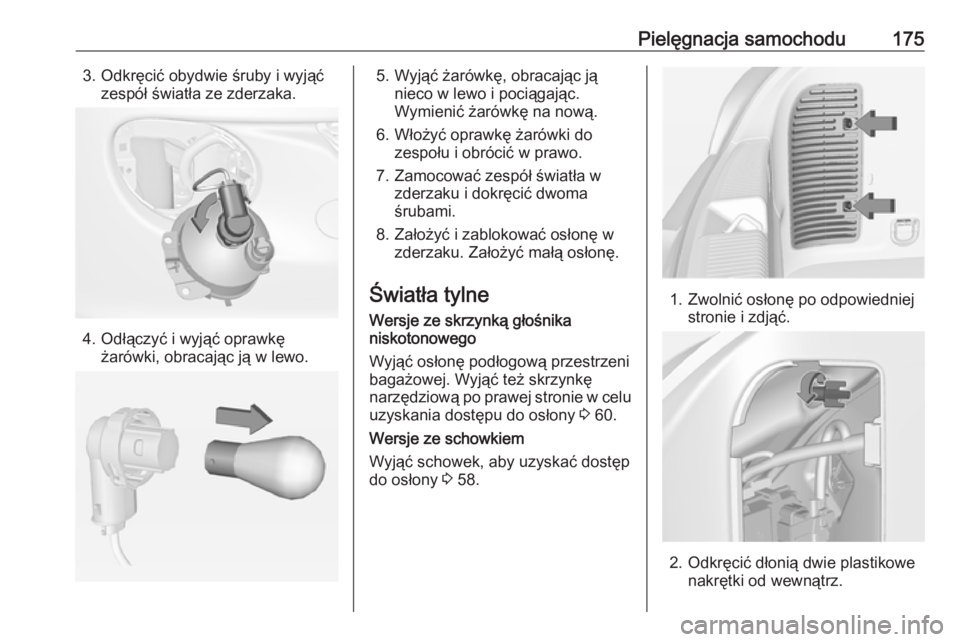

Pielęgnacja samochodu1753. Odkręcić obydwie śruby i wyjąćzespół światła ze zderzaka.
4. Odłączyć i wyjąć oprawkężarówki, obracając ją w lewo.
5. Wyjąć żarówkę, obracając ją nieco w lewo i pociągając.
Wymienić żarówkę na nową.
6. Włożyć oprawkę żarówki do zespołu i obrócić w prawo.
7. Zamocować zespół światła w zderzaku i dokręcić dwoma
śrubami.
8. Założyć i zablokować osłonę w zderzaku. Założyć małą osłonę.
Światła tylne
Wersje ze skrzynką głośnika
niskotonowego
Wyjąć osłonę podłogową przestrzeni
bagażowej. Wyjąć też skrzynkę
narzędziową po prawej stronie w celu uzyskania dostępu do osłony 3 60.
Wersje ze schowkiem
Wyjąć schowek, aby uzyskać dostęp do osłony 3 58.
1. Zwolnić osłonę po odpowiedniej
stronie i zdjąć.
2. Odkręcić dłonią dwie plastikowenakrętki od wewnątrz.

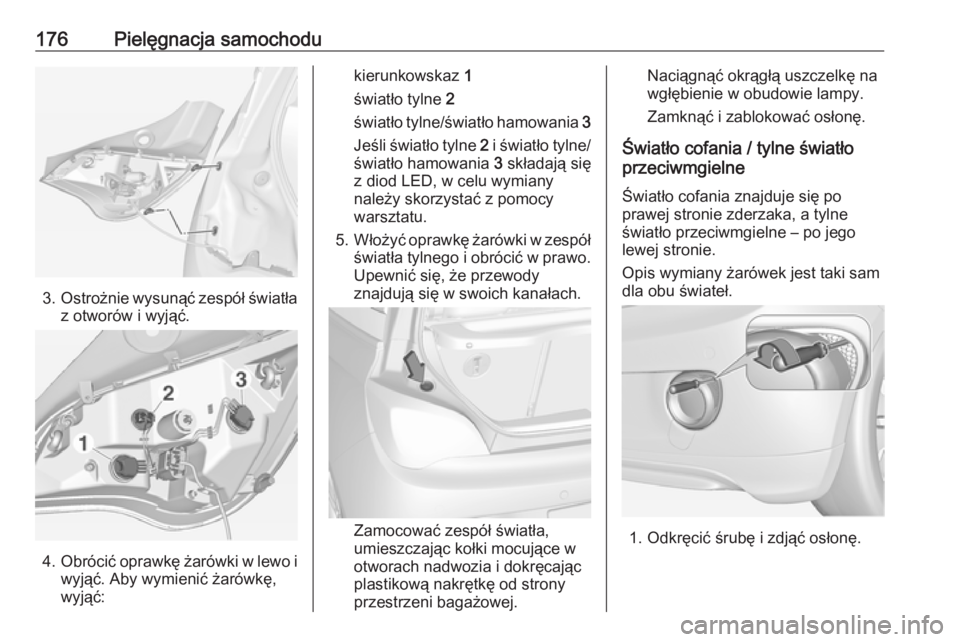

176Pielęgnacja samochodu
3.Ostrożnie wysunąć zespół światła
z otworów i wyjąć.
4. Obrócić oprawkę żarówki w lewo i
wyjąć. Aby wymienić żarówkę,
wyjąć:
kierunkowskaz 1
światło tylne 2
światło tylne/światło hamowania 3
Jeśli światło tylne 2 i światło tylne/
światło hamowania 3 składają się
z diod LED, w celu wymiany
należy skorzystać z pomocy
warsztatu.
5. Włożyć oprawkę żarówki w zespół
światła tylnego i obrócić w prawo.Upewnić się, że przewody
znajdują się w swoich kanałach.
Zamocować zespół światła,
umieszczając kołki mocujące w
otworach nadwozia i dokręcając
plastikową nakrętkę od strony
przestrzeni bagażowej.
Naciągnąć okrągłą uszczelkę na
wgłębienie w obudowie lampy.
Zamknąć i zablokować osłonę.
Światło cofania / tylne światło
przeciwmgielne
Światło cofania znajduje się po
prawej stronie zderzaka, a tylne
światło przeciwmgielne – po jego
lewej stronie.
Opis wymiany żarówek jest taki sam dla obu świateł.
1. Odkręcić śrubę i zdjąć osłonę.

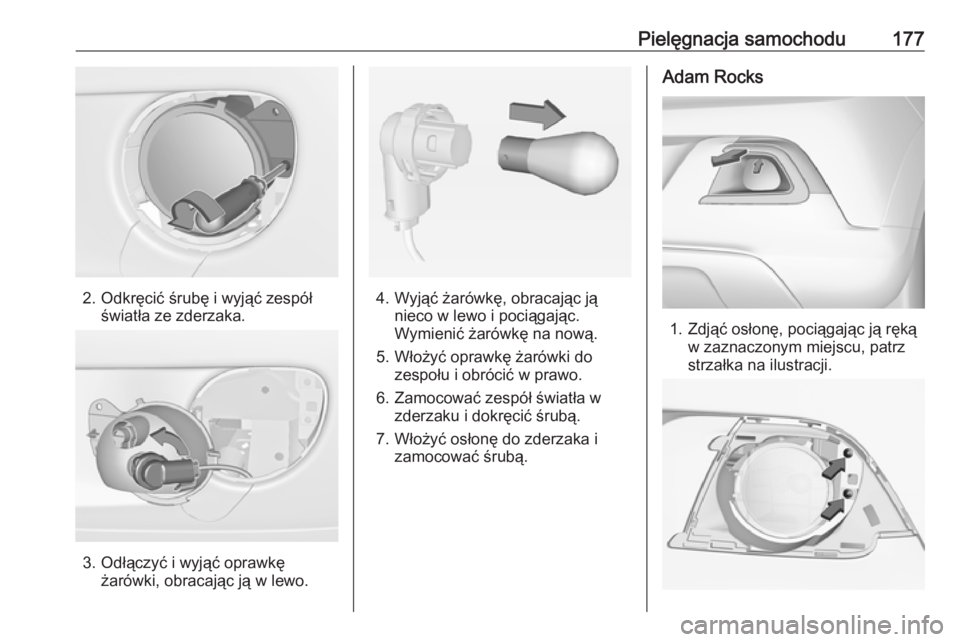

Pielęgnacja samochodu177
2. Odkręcić śrubę i wyjąć zespółświatła ze zderzaka.
3. Odłączyć i wyjąć oprawkężarówki, obracając ją w lewo.
4. Wyjąć żarówkę, obracając jąnieco w lewo i pociągając.
Wymienić żarówkę na nową.
5. Włożyć oprawkę żarówki do zespołu i obrócić w prawo.
6. Zamocować zespół światła w zderzaku i dokręcić śrubą.
7. Włożyć osłonę do zderzaka i zamocować śrubą.
Adam Rocks
1. Zdjąć osłonę, pociągając ją ręką w zaznaczonym miejscu, patrz
strzałka na ilustracji.

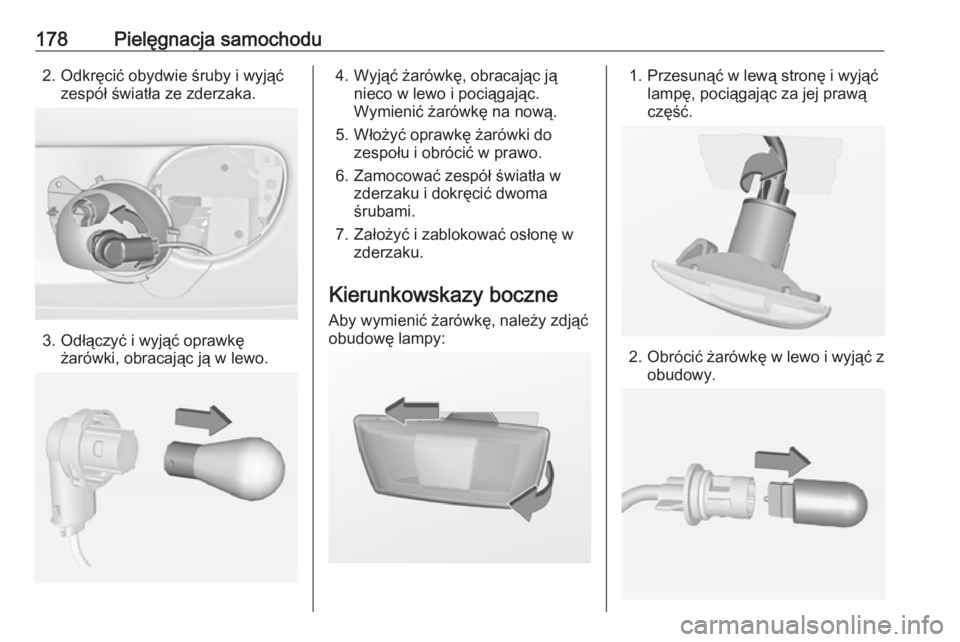

178Pielęgnacja samochodu2. Odkręcić obydwie śruby i wyjąćzespół światła ze zderzaka.
3. Odłączyć i wyjąć oprawkężarówki, obracając ją w lewo.
4. Wyjąć żarówkę, obracając ją nieco w lewo i pociągając.
Wymienić żarówkę na nową.
5. Włożyć oprawkę żarówki do zespołu i obrócić w prawo.
6. Zamocować zespół światła w zderzaku i dokręcić dwoma
śrubami.
7. Założyć i zablokować osłonę w zderzaku.
Kierunkowskazy boczne Aby wymienić żarówkę, należy zdjąć
obudowę lampy:1. Przesunąć w lewą stronę i wyjąć lampę, pociągając za jej prawą
część.
2. Obrócić żarówkę w lewo i wyjąć z
obudowy.
