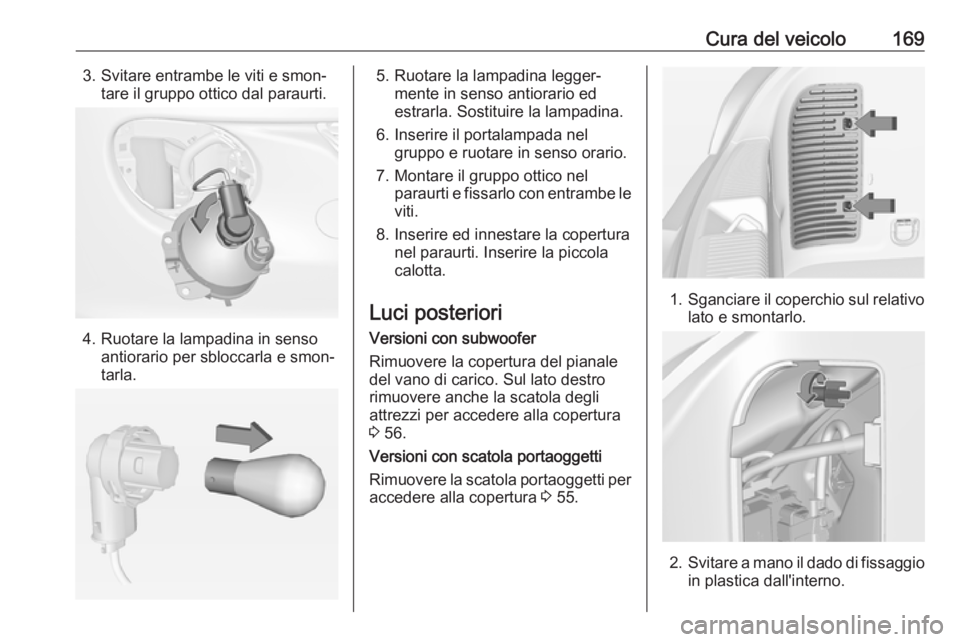

Cura del veicolo1693. Svitare entrambe le viti e smon‐tare il gruppo ottico dal paraurti.
4. Ruotare la lampadina in senso antiorario per sbloccarla e smon‐
tarla.
5. Ruotare la lampadina legger‐ mente in senso antiorario ed
estrarla. Sostituire la lampadina.
6. Inserire il portalampada nel gruppo e ruotare in senso orario.
7. Montare il gruppo ottico nel paraurti e fissarlo con entrambe le
viti.
8. Inserire ed innestare la copertura nel paraurti. Inserire la piccola
calotta.
Luci posteriori Versioni con subwoofer
Rimuovere la copertura del pianale
del vano di carico. Sul lato destro
rimuovere anche la scatola degli
attrezzi per accedere alla copertura 3 56.
Versioni con scatola portaoggetti
Rimuovere la scatola portaoggetti per
accedere alla copertura 3 55.
1. Sganciare il coperchio sul relativo
lato e smontarlo.
2. Svitare a mano il dado di fissaggio
in plastica dall'interno.

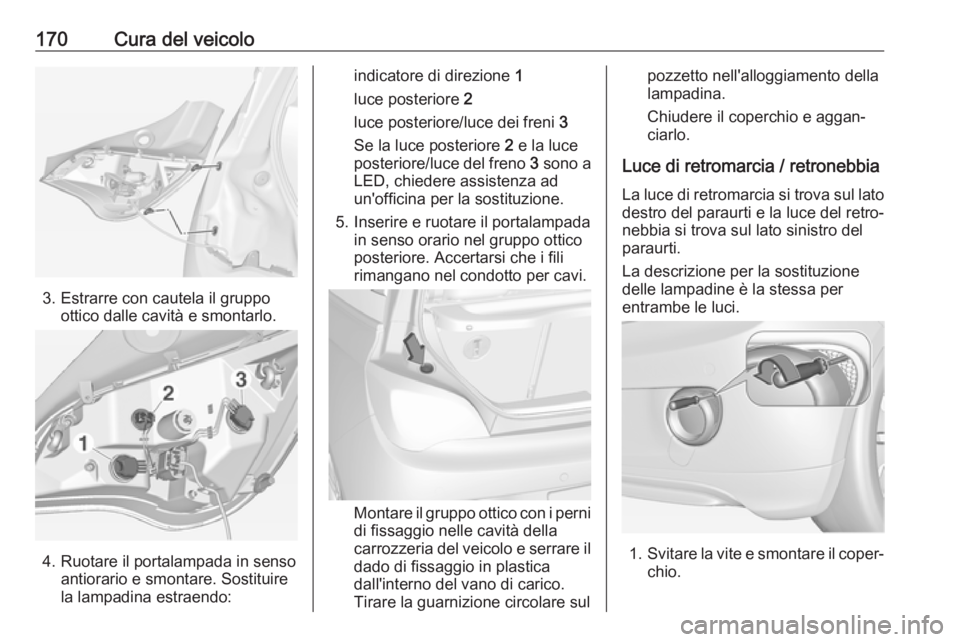

170Cura del veicolo
3. Estrarre con cautela il gruppoottico dalle cavità e smontarlo.
4. Ruotare il portalampada in senso antiorario e smontare. Sostituire
la lampadina estraendo:
indicatore di direzione 1
luce posteriore 2
luce posteriore/luce dei freni 3
Se la luce posteriore 2 e la luce
posteriore/luce del freno 3 sono a
LED, chiedere assistenza ad
un'officina per la sostituzione.
5. Inserire e ruotare il portalampada in senso orario nel gruppo ottico
posteriore. Accertarsi che i fili
rimangano nel condotto per cavi.
Montare il gruppo ottico con i perni
di fissaggio nelle cavità della
carrozzeria del veicolo e serrare il dado di fissaggio in plastica
dall'interno del vano di carico.
Tirare la guarnizione circolare sul
pozzetto nell'alloggiamento della
lampadina.
Chiudere il coperchio e aggan‐
ciarlo.
Luce di retromarcia / retronebbia
La luce di retromarcia si trova sul lato destro del paraurti e la luce del retro‐
nebbia si trova sul lato sinistro del
paraurti.
La descrizione per la sostituzione
delle lampadine è la stessa per
entrambe le luci.
1. Svitare la vite e smontare il coper‐
chio.

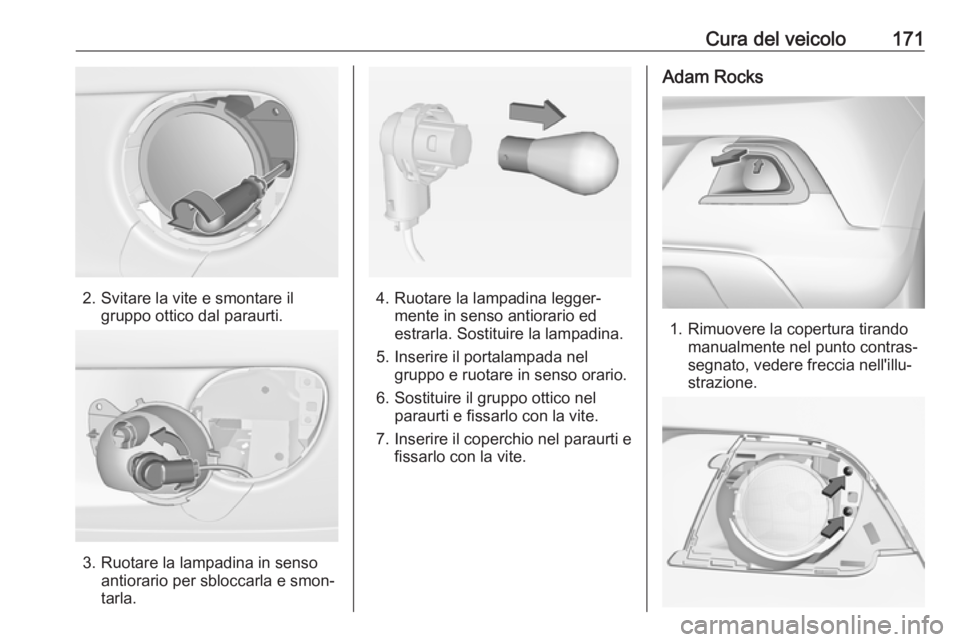

Cura del veicolo171
2. Svitare la vite e smontare ilgruppo ottico dal paraurti.
3. Ruotare la lampadina in senso antiorario per sbloccarla e smon‐
tarla.
4. Ruotare la lampadina legger‐ mente in senso antiorario ed
estrarla. Sostituire la lampadina.
5. Inserire il portalampada nel gruppo e ruotare in senso orario.
6. Sostituire il gruppo ottico nel paraurti e fissarlo con la vite.
7. Inserire il coperchio nel paraurti e fissarlo con la vite.
Adam Rocks
1. Rimuovere la copertura tirando manualmente nel punto contras‐
segnato, vedere freccia nell'illu‐
strazione.

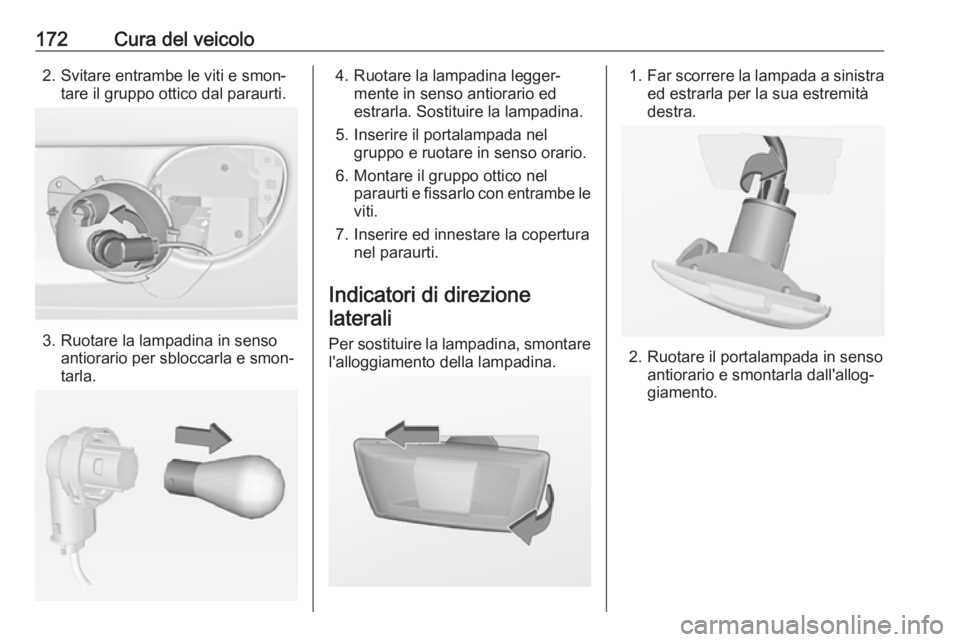

172Cura del veicolo2. Svitare entrambe le viti e smon‐tare il gruppo ottico dal paraurti.
3. Ruotare la lampadina in senso antiorario per sbloccarla e smon‐
tarla.
4. Ruotare la lampadina legger‐ mente in senso antiorario ed
estrarla. Sostituire la lampadina.
5. Inserire il portalampada nel gruppo e ruotare in senso orario.
6. Montare il gruppo ottico nel paraurti e fissarlo con entrambe le
viti.
7. Inserire ed innestare la copertura nel paraurti.
Indicatori di direzione laterali
Per sostituire la lampadina, smontare
l'alloggiamento della lampadina.1. Far scorrere la lampada a sinistra
ed estrarla per la sua estremità
destra.
2. Ruotare il portalampada in senso antiorario e smontarla dall'allog‐
giamento.

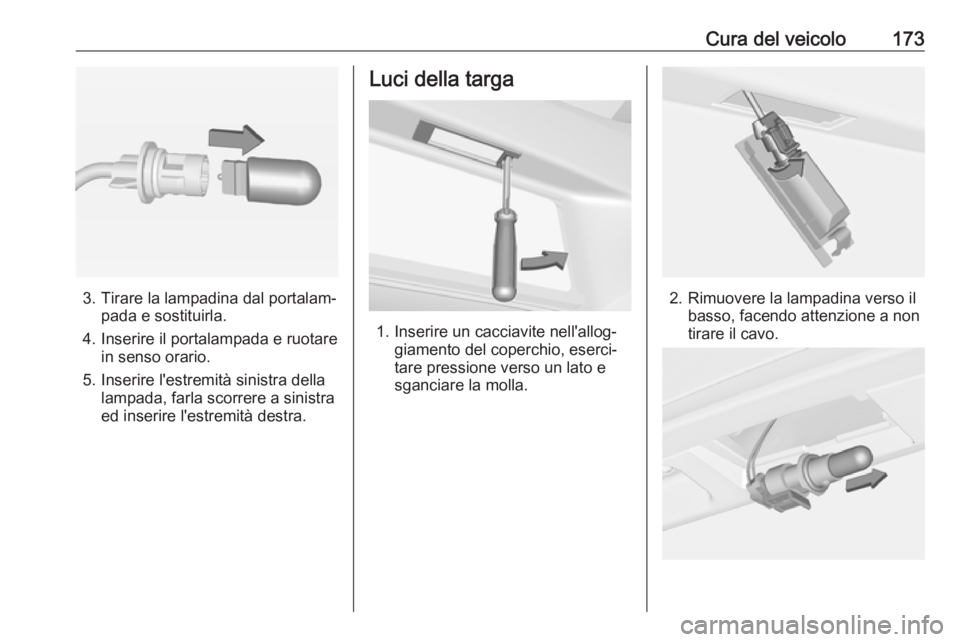

Cura del veicolo173
3. Tirare la lampadina dal portalam‐pada e sostituirla.
4. Inserire il portalampada e ruotare in senso orario.
5. Inserire l'estremità sinistra della lampada, farla scorrere a sinistra
ed inserire l'estremità destra.
Luci della targa
1. Inserire un cacciavite nell'allog‐ giamento del coperchio, eserci‐
tare pressione verso un lato e
sganciare la molla.
2. Rimuovere la lampadina verso il basso, facendo attenzione a non
tirare il cavo.

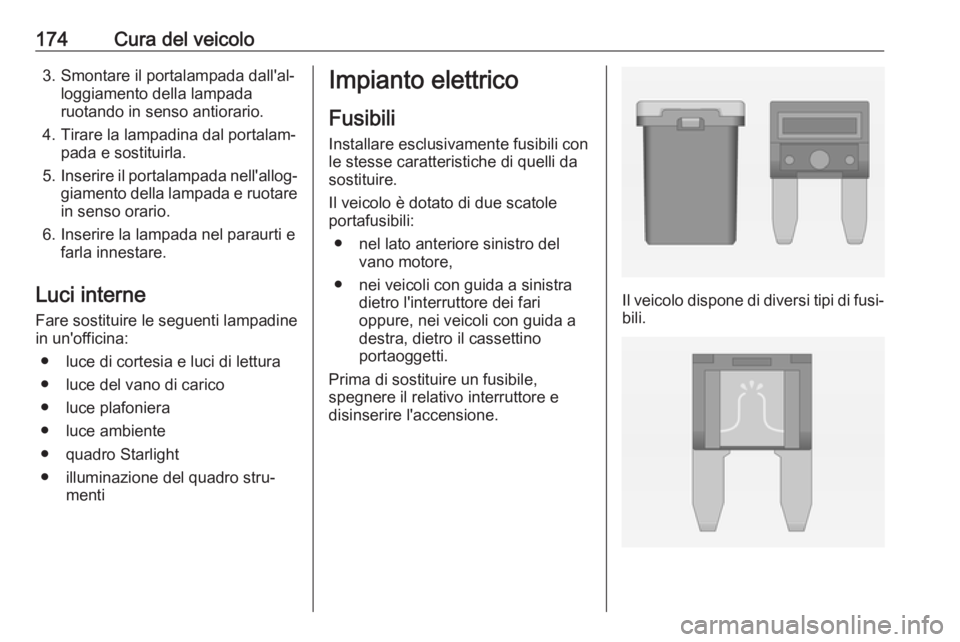

174Cura del veicolo3. Smontare il portalampada dall'al‐loggiamento della lampada
ruotando in senso antiorario.
4. Tirare la lampadina dal portalam‐ pada e sostituirla.
5. Inserire il portalampada nell'allog‐
giamento della lampada e ruotare in senso orario.
6. Inserire la lampada nel paraurti e farla innestare.
Luci interne
Fare sostituire le seguenti lampadine
in un'officina:
● luce di cortesia e luci di lettura
● luce del vano di carico
● luce plafoniera
● luce ambiente
● quadro Starlight
● illuminazione del quadro stru‐ mentiImpianto elettrico
Fusibili Installare esclusivamente fusibili con
le stesse caratteristiche di quelli da
sostituire.
Il veicolo è dotato di due scatole
portafusibili:
● nel lato anteriore sinistro del vano motore,
● nei veicoli con guida a sinistra dietro l'interruttore dei fari
oppure, nei veicoli con guida a
destra, dietro il cassettino
portaoggetti.
Prima di sostituire un fusibile,
spegnere il relativo interruttore e
disinserire l'accensione.
Il veicolo dispone di diversi tipi di fusi‐
bili.

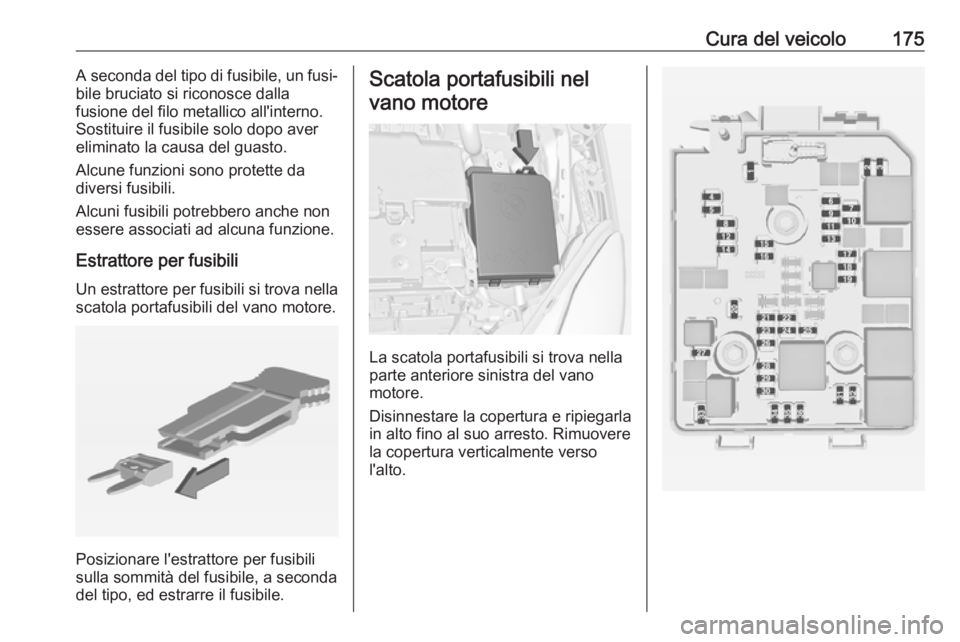

Cura del veicolo175A seconda del tipo di fusibile, un fusi‐
bile bruciato si riconosce dalla
fusione del filo metallico all'interno.
Sostituire il fusibile solo dopo aver
eliminato la causa del guasto.
Alcune funzioni sono protette da
diversi fusibili.
Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.
Estrattore per fusibili Un estrattore per fusibili si trova nella
scatola portafusibili del vano motore.
Posizionare l'estrattore per fusibili
sulla sommità del fusibile, a seconda
del tipo, ed estrarre il fusibile.
Scatola portafusibili nel
vano motore
La scatola portafusibili si trova nella
parte anteriore sinistra del vano
motore.
Disinnestare la copertura e ripiegarla
in alto fino al suo arresto. Rimuovere
la copertura verticalmente verso
l'alto.

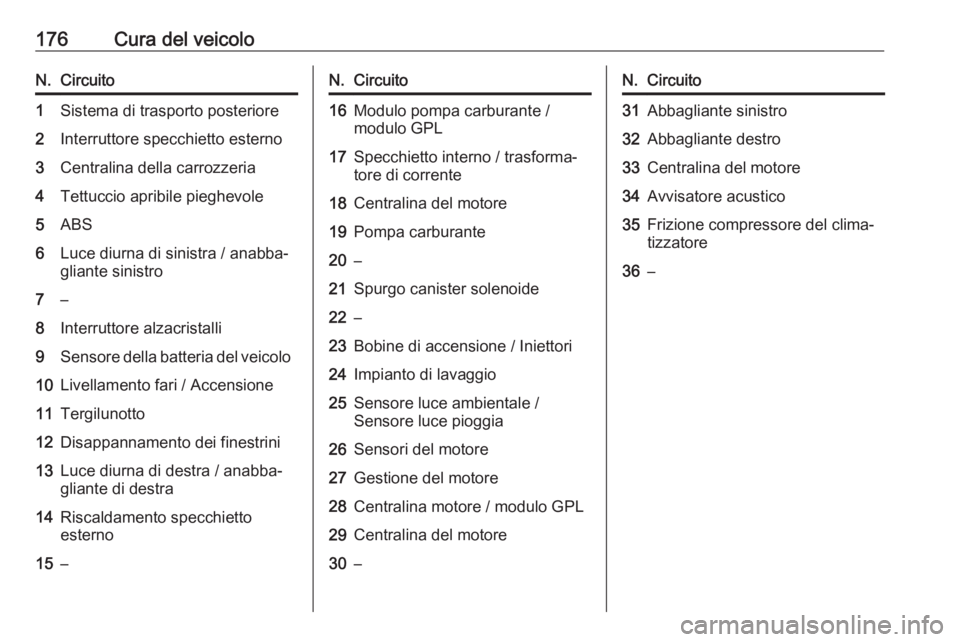

176Cura del veicoloN.Circuito1Sistema di trasporto posteriore2Interruttore specchietto esterno3Centralina della carrozzeria4Tettuccio apribile pieghevole5ABS6Luce diurna di sinistra / anabba‐gliante sinistro7–8Interruttore alzacristalli9Sensore della batteria del veicolo10Livellamento fari / Accensione11Tergilunotto12Disappannamento dei finestrini13Luce diurna di destra / anabba‐
gliante di destra14Riscaldamento specchietto
esterno15–N.Circuito16Modulo pompa carburante /
modulo GPL17Specchietto interno / trasforma‐
tore di corrente18Centralina del motore19Pompa carburante20–21Spurgo canister solenoide22–23Bobine di accensione / Iniettori24Impianto di lavaggio25Sensore luce ambientale /
Sensore luce pioggia26Sensori del motore27Gestione del motore28Centralina motore / modulo GPL29Centralina del motore30–N.Circuito31Abbagliante sinistro32Abbagliante destro33Centralina del motore34Avvisatore acustico35Frizione compressore del clima‐
tizzatore36–

Cura del veicolo177N.Circuito1Pompa ABS2Tergicristallo anteriore3Ventilatore4Quadro strumenti / Riscalda‐
mento sedili5Ventola di raffreddamento6–7–8Ventola di raffreddamento9Ventola di raffreddamento10
––11Motorino di avviamento
Dopo aver sostituito i fusibili difettosi, chiudere la scatola portafusibili e
premerli fino allo scatto.
Se il coperchio della scatola portafu‐
sibili non è montato correttamente, è
possibile che si verifichi un malfun‐
zionamento.
Scatola portafusibili nel
quadro strumenti
La scatola portafusibili si trova dietro
l'interruttore luci del quadro strumenti.
Tenere la maniglia, quindi tirare e
abbassare l'interruttore dei fari.

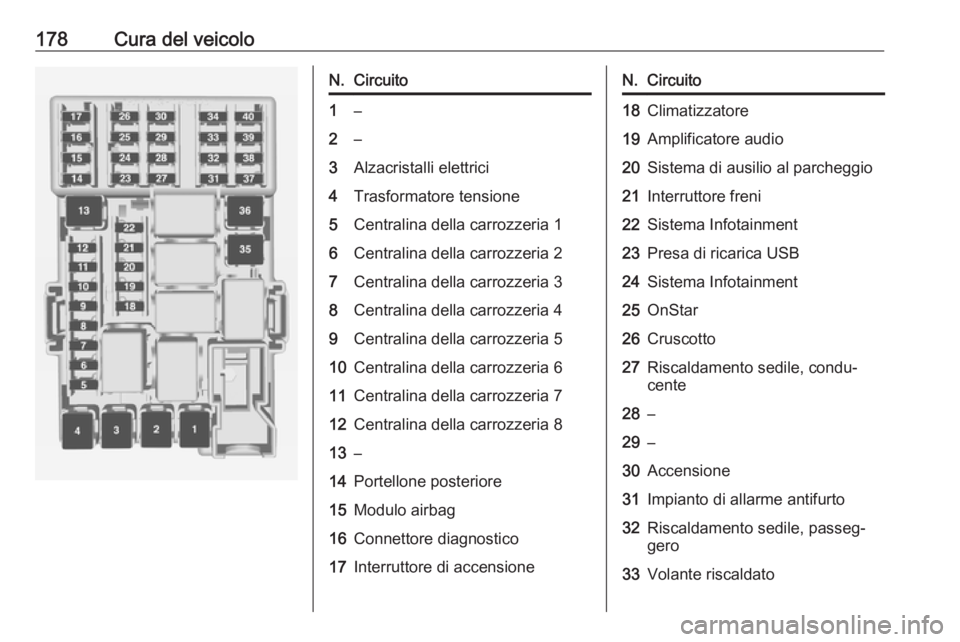

178Cura del veicoloN.Circuito1–2–3Alzacristalli elettrici4Trasformatore tensione5Centralina della carrozzeria 16Centralina della carrozzeria 27Centralina della carrozzeria 38Centralina della carrozzeria 49Centralina della carrozzeria 510Centralina della carrozzeria 611Centralina della carrozzeria 712Centralina della carrozzeria 813–14Portellone posteriore15Modulo airbag16Connettore diagnostico17Interruttore di accensioneN.Circuito18Climatizzatore19Amplificatore audio20Sistema di ausilio al parcheggio21Interruttore freni22Sistema Infotainment23Presa di ricarica USB24Sistema Infotainment25OnStar26Cruscotto27Riscaldamento sedile, condu‐
cente28–29–30Accensione31Impianto di allarme antifurto32Riscaldamento sedile, passeg‐
gero33Volante riscaldato
