Page 41 of 231

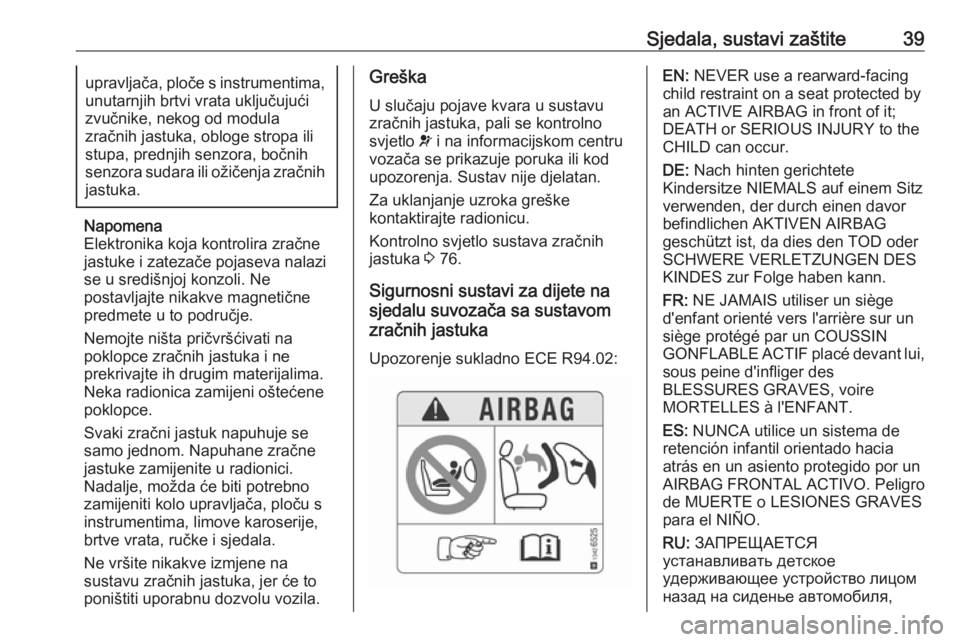

Sjedala, sustavi zaštite39upravljača, ploče s instrumentima,unutarnjih brtvi vrata uključujući
zvučnike, nekog od modula
zračnih jastuka, obloge stropa ili
stupa, prednjih senzora, bočnih
senzora sudara ili ožičenja zračnih
jastuka.
Napomena
Elektronika koja kontrolira zračne
jastuke i zatezače pojaseva nalazi
se u središnjoj konzoli. Ne
postavljajte nikakve magnetične
predmete u to područje.
Nemojte ništa pričvršćivati na
poklopce zračnih jastuka i ne
prekrivajte ih drugim materijalima.
Neka radionica zamijeni oštećene
poklopce.
Svaki zračni jastuk napuhuje se
samo jednom. Napuhane zračne
jastuke zamijenite u radionici.
Nadalje, možda će biti potrebno
zamijeniti kolo upravljača, ploču s
instrumentima, limove karoserije,
brtve vrata, ručke i sjedala.
Ne vršite nikakve izmjene na
sustavu zračnih jastuka, jer će to
poništiti uporabnu dozvolu vozila.
Greška
U slučaju pojave kvara u sustavu
zračnih jastuka, pali se kontrolno
svjetlo v i na informacijskom centru
vozača se prikazuje poruka ili kod
upozorenja. Sustav nije djelatan.
Za uklanjanje uzroka greške
kontaktirajte radionicu.
Kontrolno svjetlo sustava zračnih
jastuka 3 76.
Sigurnosni sustavi za dijete na
sjedalu suvozača sa sustavom
zračnih jastuka
Upozorenje sukladno ECE R94.02:EN: NEVER use a rearward-facing
child restraint on a seat protected by
an ACTIVE AIRBAG in front of it;
DEATH or SERIOUS INJURY to the
CHILD can occur.
DE: Nach hinten gerichtete
Kindersitze NIEMALS auf einem Sitz
verwenden, der durch einen davor
befindlichen AKTIVEN AIRBAG
geschützt ist, da dies den TOD oder
SCHWERE VERLETZUNGEN DES
KINDES zur Folge haben kann.
FR: NE JAMAIS utiliser un siège
d'enfant orienté vers l'arrière sur un
siège protégé par un COUSSIN
GONFLABLE ACTIF placé devant lui,
sous peine d'infliger des
BLESSURES GRAVES, voire
MORTELLES à l'ENFANT.
ES: NUNCA utilice un sistema de
retención infantil orientado hacia
atrás en un asiento protegido por un
AIRBAG FRONTAL ACTIVO. Peligro de MUERTE o LESIONES GRAVES
para el NIÑO.
RU: ЗАПРЕЩАЕТСЯ
устанавливать детское
удерживающее устройство лицом
назад на сиденье автомобиля,
Page 42 of 231

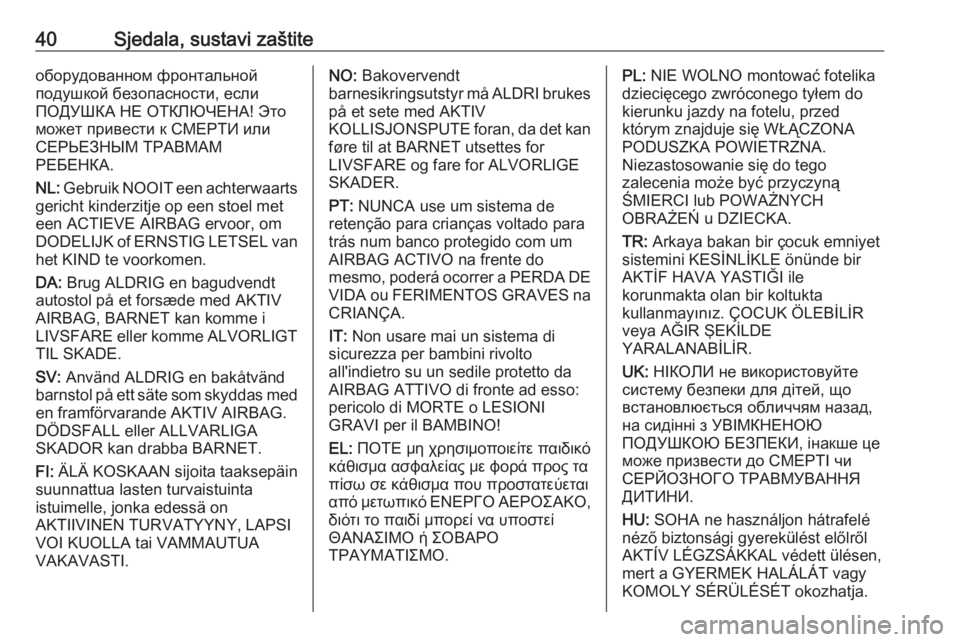

40Sjedala, sustavi zaštiteоборудованном фронтальной
подушкой безопасности, если
ПОДУШКА НЕ ОТКЛЮЧЕНА! Это
может привести к СМЕРТИ или
СЕРЬЕЗНЫМ ТРАВМАМ
РЕБЕНКА.
NL: Gebruik NOOIT een achterwaarts
gericht kinderzitje op een stoel met een ACTIEVE AIRBAG ervoor, om
DODELIJK of ERNSTIG LETSEL van het KIND te voorkomen.
DA: Brug ALDRIG en bagudvendt
autostol på et forsæde med AKTIV
AIRBAG, BARNET kan komme i
LIVSFARE eller komme ALVORLIGT
TIL SKADE.
SV: Använd ALDRIG en bakåtvänd
barnstol på ett säte som skyddas med en framförvarande AKTIV AIRBAG.
DÖDSFALL eller ALLVARLIGA
SKADOR kan drabba BARNET.
FI: ÄLÄ KOSKAAN sijoita taaksepäin
suunnattua lasten turvaistuinta
istuimelle, jonka edessä on
AKTIIVINEN TURVATYYNY, LAPSI
VOI KUOLLA tai VAMMAUTUA
VAKAVASTI.NO: Bakovervendt
barnesikringsutstyr må ALDRI brukes på et sete med AKTIV
KOLLISJONSPUTE foran, da det kan
føre til at BARNET utsettes for
LIVSFARE og fare for ALVORLIGE
SKADER.
PT: NUNCA use um sistema de
retenção para crianças voltado para
trás num banco protegido com um AIRBAG ACTIVO na frente do
mesmo, poderá ocorrer a PERDA DE
VIDA ou FERIMENTOS GRAVES na CRIANÇA.
IT: Non usare mai un sistema di
sicurezza per bambini rivolto
all'indietro su un sedile protetto da
AIRBAG ATTIVO di fronte ad esso:
pericolo di MORTE o LESIONI
GRAVI per il BAMBINO!
EL: ΠΟΤΕ μη χρησιμοποιείτε παιδικό
κάθισμα ασφαλείας με φορά προς τα
πίσω σε κάθισμα που προστατεύεται
από μετωπικό ΕΝΕΡΓΟ ΑΕΡΟΣΑΚΟ,
διότι το παιδί μπορεί να υποστεί
ΘΑΝΑΣΙΜΟ ή ΣΟΒΑΡΟ
ΤΡΑΥΜΑΤΙΣΜΟ.PL: NIE WOLNO montować fotelika
dziecięcego zwróconego tyłem do
kierunku jazdy na fotelu, przed
którym znajduje się WŁĄCZONA
PODUSZKA POWIETRZNA.
Niezastosowanie się do tego
zalecenia może być przyczyną
ŚMIERCI lub POWAŻNYCH
OBRAŻEŃ u DZIECKA.
TR: Arkaya bakan bir çocuk emniyet
sistemini KESİNLİKLE önünde bir
AKTİF HAVA YASTIĞI ile
korunmakta olan bir koltukta
kullanmayınız. ÇOCUK ÖLEBİLİR
veya AĞIR ŞEKİLDE
YARALANABİLİR.
UK: НІКОЛИ не використовуйте
систему безпеки для дітей, що встановлюється обличчям назад,
на сидінні з УВІМКНЕНОЮ
ПОДУШКОЮ БЕЗПЕКИ, інакше це
може призвести до СМЕРТІ чи
СЕРЙОЗНОГО ТРАВМУВАННЯ
ДИТИНИ.
HU: SOHA ne használjon hátrafelé
néző biztonsági gyerekülést előlről
AKTÍV LÉGZSÁKKAL védett ülésen,
mert a GYERMEK HALÁLÁT vagy
KOMOLY SÉRÜLÉSÉT okozhatja.

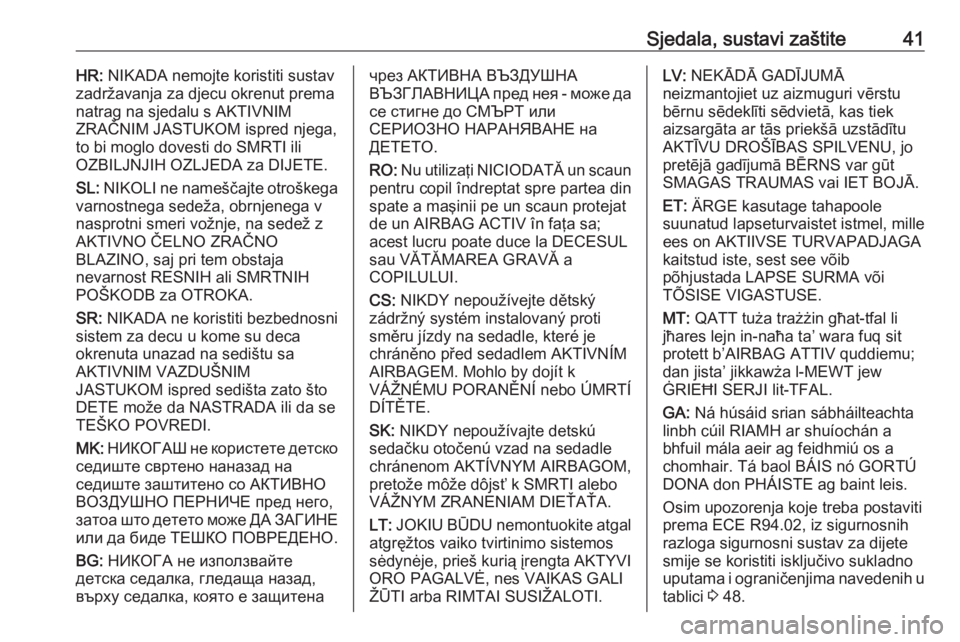

Page 43 of 231
Sjedala, sustavi zaštite41HR: NIKADA nemojte koristiti sustav
zadržavanja za djecu okrenut prema
natrag na sjedalu s AKTIVNIM
ZRAČNIM JASTUKOM ispred njega,
to bi moglo dovesti do SMRTI ili
OZBILJNJIH OZLJEDA za DIJETE.
SL: NIKOLI ne nameščajte otroškega
varnostnega sedeža, obrnjenega v
nasprotni smeri vožnje, na sedež z
AKTIVNO ČELNO ZRAČNO
BLAZINO, saj pri tem obstaja
nevarnost RESNIH ali SMRTNIH
POŠKODB za OTROKA.
SR: NIKADA ne koristiti bezbednosni
sistem za decu u kome su deca
okrenuta unazad na sedištu sa
AKTIVNIM VAZDUŠNIM
JASTUKOM ispred sedišta zato što
DETE može da NASTRADA ili da se
TEŠKO POVREDI.
MK: НИКОГАШ не користете детско
седиште свртено наназад на
седиште заштитено со АКТИВНО
ВОЗДУШНО ПЕРНИЧЕ пред него,
затоа што детето може ДА ЗАГИНЕ или да биде ТЕШКО ПОВРЕДЕНО.
BG: НИКОГА не използвайте
детска седалка, гледаща назад,
върху седалка, която е защитеначрез АКТИВНА ВЪЗДУШНА
ВЪЗГЛАВНИЦА пред нея - може да
се стигне до СМЪРТ или
СЕРИОЗНО НАРАНЯВАНЕ на
ДЕТЕТО.
RO: Nu utilizaţi NICIODATĂ un scaun
pentru copil îndreptat spre partea din
spate a maşinii pe un scaun protejat de un AIRBAG ACTIV în faţa sa;
acest lucru poate duce la DECESUL
sau VĂTĂMAREA GRAVĂ a
COPILULUI.
CS: NIKDY nepoužívejte dětský
zádržný systém instalovaný proti
směru jízdy na sedadle, které je
chráněno před sedadlem AKTIVNÍM
AIRBAGEM. Mohlo by dojít k
VÁŽNÉMU PORANĚNÍ nebo ÚMRTÍ
DÍTĚTE.
SK: NIKDY nepoužívajte detskú
sedačku otočenú vzad na sedadle
chránenom AKTÍVNYM AIRBAGOM,
pretože môže dôjsť k SMRTI alebo
VÁŽNYM ZRANENIAM DIEŤAŤA.
LT: JOKIU BŪDU nemontuokite atgal
atgręžtos vaiko tvirtinimo sistemos
sėdynėje, prieš kurią įrengta AKTYVI
ORO PAGALVĖ, nes VAIKAS GALI
ŽŪTI arba RIMTAI SUSIŽALOTI.LV: NEKĀDĀ GADĪJUMĀ
neizmantojiet uz aizmuguri vērstu bērnu sēdeklīti sēdvietā, kas tiek
aizsargāta ar tās priekšā uzstādītu
AKTĪVU DROŠĪBAS SPILVENU, jo
pretējā gadījumā BĒRNS var gūt
SMAGAS TRAUMAS vai IET BOJĀ.
ET: ÄRGE kasutage tahapoole
suunatud lapseturvaistet istmel, mille
ees on AKTIIVSE TURVAPADJAGA
kaitstud iste, sest see võib
põhjustada LAPSE SURMA või
TÕSISE VIGASTUSE.
MT: QATT tuża trażżin għat-tfal li
jħares lejn in-naħa ta’ wara fuq sit
protett b’AIRBAG ATTIV quddiemu;
dan jista’ jikkawża l-MEWT jew
ĠRIEĦI SERJI lit-TFAL.
GA: Ná húsáid srian sábháilteachta
linbh cúil RIAMH ar shuíochán a
bhfuil mála aeir ag feidhmiú os a
chomhair. Tá baol BÁIS nó GORTÚ
DONA don PHÁISTE ag baint leis.
Osim upozorenja koje treba postaviti
prema ECE R94.02, iz sigurnosnih
razloga sigurnosni sustav za dijete
smije se koristiti isključivo sukladno
uputama i ograničenjima navedenih u
tablici 3 48.
Page 44 of 231

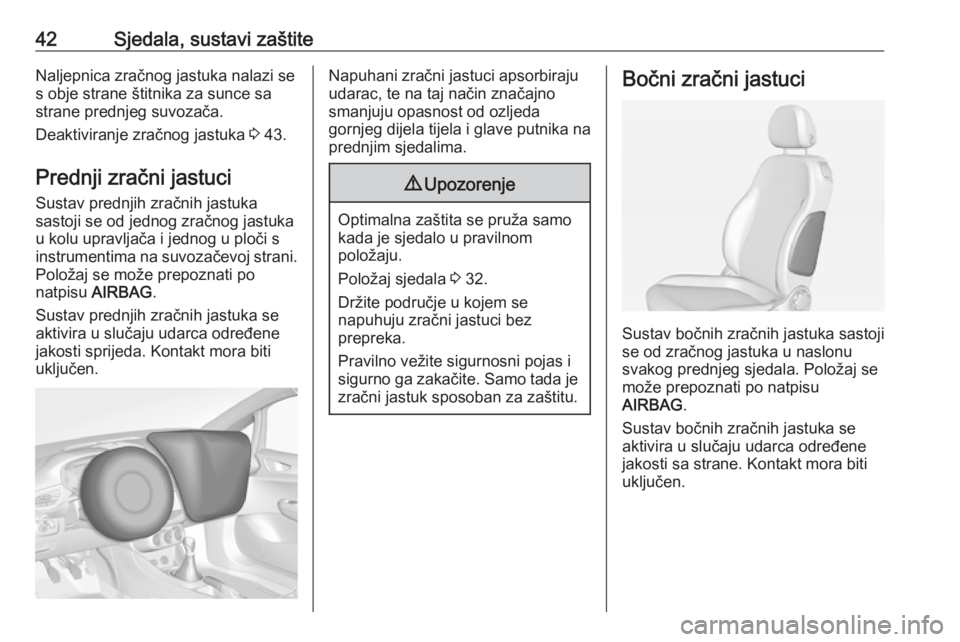

42Sjedala, sustavi zaštiteNaljepnica zračnog jastuka nalazi se
s obje strane štitnika za sunce sa
strane prednjeg suvozača.
Deaktiviranje zračnog jastuka 3 43.
Prednji zračni jastuci Sustav prednjih zračnih jastuka
sastoji se od jednog zračnog jastuka
u kolu upravljača i jednog u ploči s
instrumentima na suvozačevoj strani. Položaj se može prepoznati po
natpisu AIRBAG .
Sustav prednjih zračnih jastuka se
aktivira u slučaju udarca određene
jakosti sprijeda. Kontakt mora biti uključen.Napuhani zračni jastuci apsorbiraju
udarac, te na taj način značajno
smanjuju opasnost od ozljeda
gornjeg dijela tijela i glave putnika na
prednjim sjedalima.9 Upozorenje
Optimalna zaštita se pruža samo
kada je sjedalo u pravilnom
položaju.
Položaj sjedala 3 32.
Držite područje u kojem se
napuhuju zračni jastuci bez
prepreka.
Pravilno vežite sigurnosni pojas i
sigurno ga zakačite. Samo tada je zračni jastuk sposoban za zaštitu.
Bočni zračni jastuci
Sustav bočnih zračnih jastuka sastoji
se od zračnog jastuka u naslonu
svakog prednjeg sjedala. Položaj se
može prepoznati po natpisu
AIRBAG .
Sustav bočnih zračnih jastuka se
aktivira u slučaju udarca određene
jakosti sa strane. Kontakt mora biti
uključen.
Page 45 of 231

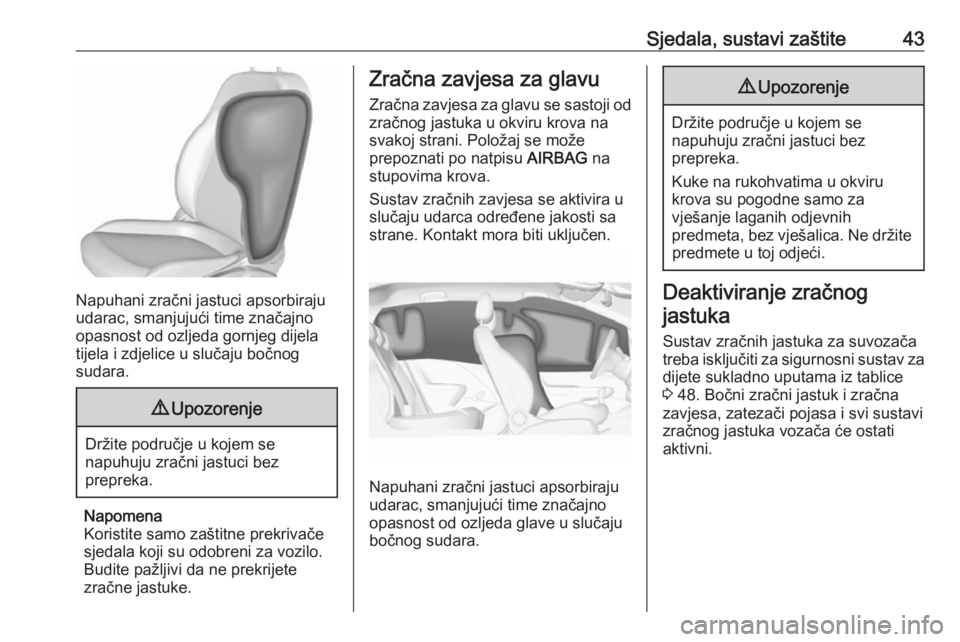

Sjedala, sustavi zaštite43
Napuhani zračni jastuci apsorbiraju
udarac, smanjujući time značajno
opasnost od ozljeda gornjeg dijela
tijela i zdjelice u slučaju bočnog
sudara.
9 Upozorenje
Držite područje u kojem se
napuhuju zračni jastuci bez
prepreka.
Napomena
Koristite samo zaštitne prekrivače
sjedala koji su odobreni za vozilo.
Budite pažljivi da ne prekrijete
zračne jastuke.
Zračna zavjesa za glavu
Zračna zavjesa za glavu se sastoji od zračnog jastuka u okviru krova na
svakoj strani. Položaj se može
prepoznati po natpisu AIRBAG na
stupovima krova.
Sustav zračnih zavjesa se aktivira u
slučaju udarca određene jakosti sa
strane. Kontakt mora biti uključen.
Napuhani zračni jastuci apsorbiraju
udarac, smanjujući time značajno
opasnost od ozljeda glave u slučaju
bočnog sudara.
9 Upozorenje
Držite područje u kojem se
napuhuju zračni jastuci bez
prepreka.
Kuke na rukohvatima u okviru
krova su pogodne samo za
vješanje laganih odjevnih
predmeta, bez vješalica. Ne držite predmete u toj odjeći.
Deaktiviranje zračnog
jastuka
Sustav zračnih jastuka za suvozača
treba isključiti za sigurnosni sustav za dijete sukladno uputama iz tablice
3 48. Bočni zračni jastuk i zračna
zavjesa, zatezači pojasa i svi sustavi
zračnog jastuka vozača će ostati
aktivni.
Page 46 of 231

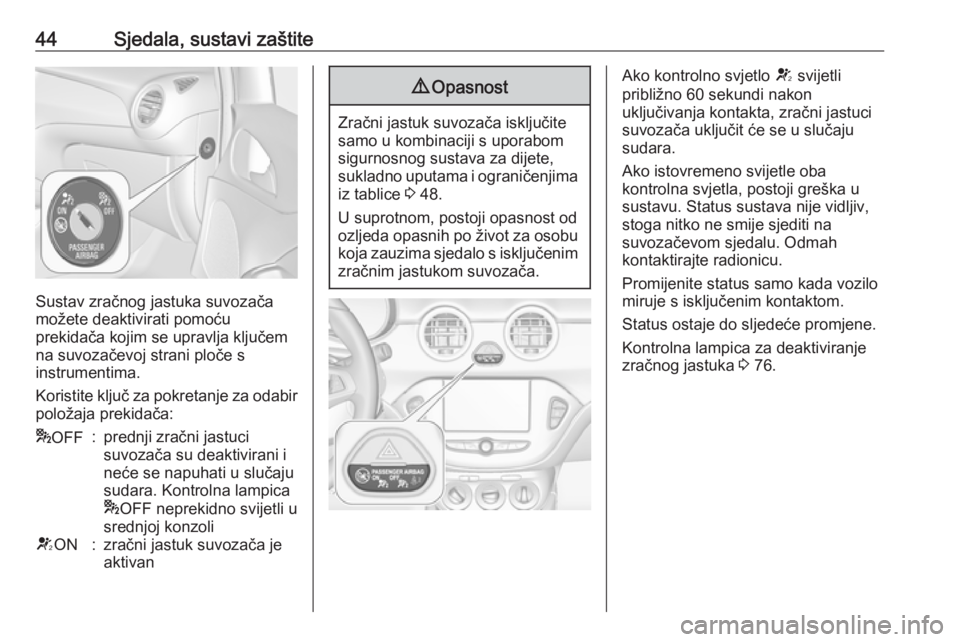

44Sjedala, sustavi zaštite
Sustav zračnog jastuka suvozača
možete deaktivirati pomoću
prekidača kojim se upravlja ključem
na suvozačevoj strani ploče s
instrumentima.
Koristite ključ za pokretanje za odabir
položaja prekidača:
* OFF:prednji zračni jastuci
suvozača su deaktivirani i
neće se napuhati u slučaju
sudara. Kontrolna lampica
* OFF neprekidno svijetli u
srednjoj konzoliV ON:zračni jastuk suvozača je
aktivan9 Opasnost
Zračni jastuk suvozača isključite
samo u kombinaciji s uporabom
sigurnosnog sustava za dijete,
sukladno uputama i ograničenjima iz tablice 3 48.
U suprotnom, postoji opasnost od
ozljeda opasnih po život za osobu
koja zauzima sjedalo s isključenim zračnim jastukom suvozača.
Ako kontrolno svjetlo V svijetli
približno 60 sekundi nakon
uključivanja kontakta, zračni jastuci
suvozača uključit će se u slučaju
sudara.
Ako istovremeno svijetle oba
kontrolna svjetla, postoji greška u
sustavu. Status sustava nije vidljiv,
stoga nitko ne smije sjediti na
suvozačevom sjedalu. Odmah
kontaktirajte radionicu.
Promijenite status samo kada vozilo
miruje s isključenim kontaktom.
Status ostaje do sljedeće promjene.
Kontrolna lampica za deaktiviranje
zračnog jastuka 3 76.
Page 47 of 231

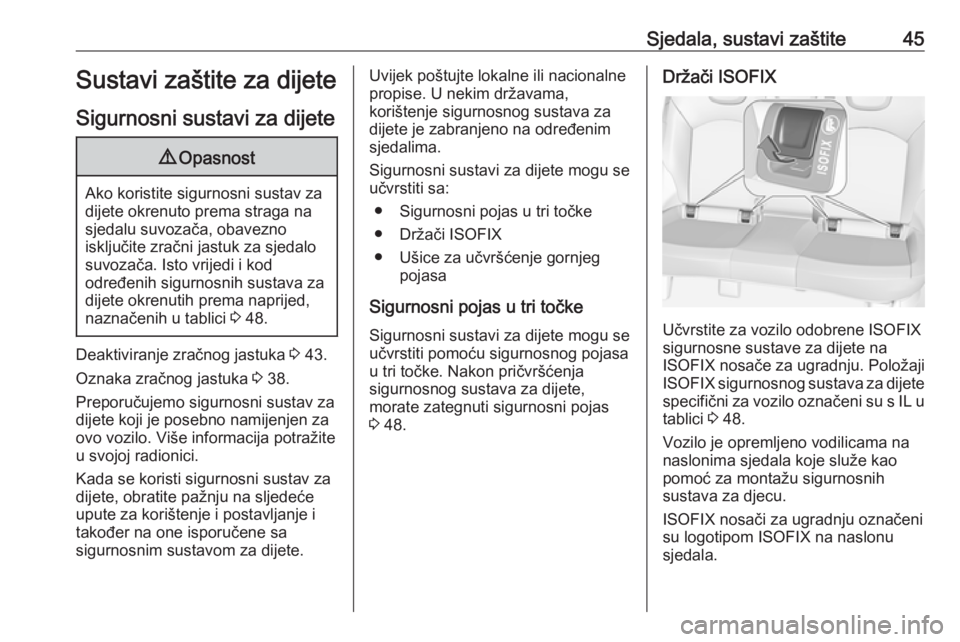

Sjedala, sustavi zaštite45Sustavi zaštite za dijete
Sigurnosni sustavi za dijete9 Opasnost
Ako koristite sigurnosni sustav za
dijete okrenuto prema straga na
sjedalu suvozača, obavezno
isključite zračni jastuk za sjedalo
suvozača. Isto vrijedi i kod
određenih sigurnosnih sustava za
dijete okrenutih prema naprijed,
naznačenih u tablici 3 48.
Deaktiviranje zračnog jastuka 3 43.
Oznaka zračnog jastuka 3 38.
Preporučujemo sigurnosni sustav za
dijete koji je posebno namijenjen za
ovo vozilo. Više informacija potražite
u svojoj radionici.
Kada se koristi sigurnosni sustav za
dijete, obratite pažnju na sljedeće
upute za korištenje i postavljanje i
također na one isporučene sa
sigurnosnim sustavom za dijete.
Uvijek poštujte lokalne ili nacionalne
propise. U nekim državama,
korištenje sigurnosnog sustava za
dijete je zabranjeno na određenim
sjedalima.
Sigurnosni sustavi za dijete mogu se
učvrstiti sa:
● Sigurnosni pojas u tri točke
● Držači ISOFIX
● Ušice za učvršćenje gornjeg pojasa
Sigurnosni pojas u tri točke
Sigurnosni sustavi za dijete mogu se
učvrstiti pomoću sigurnosnog pojasa
u tri točke. Nakon pričvršćenja
sigurnosnog sustava za dijete,
morate zategnuti sigurnosni pojas
3 48.Držači ISOFIX
Učvrstite za vozilo odobrene ISOFIX
sigurnosne sustave za dijete na
ISOFIX nosače za ugradnju. Položaji
ISOFIX sigurnosnog sustava za dijete
specifični za vozilo označeni su s IL u tablici 3 48.
Vozilo je opremljeno vodilicama na
naslonima sjedala koje služe kao
pomoć za montažu sigurnosnih
sustava za djecu.
ISOFIX nosači za ugradnju označeni
su logotipom ISOFIX na naslonu
sjedala.
Page 48 of 231

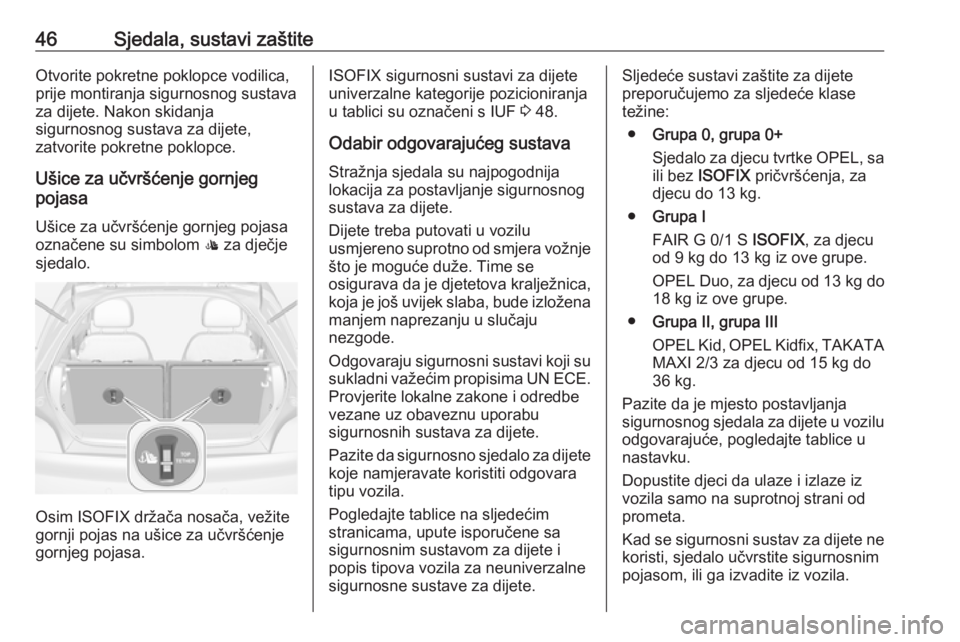

46Sjedala, sustavi zaštiteOtvorite pokretne poklopce vodilica,
prije montiranja sigurnosnog sustava
za dijete. Nakon skidanja
sigurnosnog sustava za dijete,
zatvorite pokretne poklopce.
Ušice za učvršćenje gornjeg
pojasa
Ušice za učvršćenje gornjeg pojasaoznačene su simbolom : za dječje
sjedalo.
Osim ISOFIX držača nosača, vežite
gornji pojas na ušice za učvršćenje
gornjeg pojasa.
ISOFIX sigurnosni sustavi za dijete
univerzalne kategorije pozicioniranja
u tablici su označeni s IUF 3 48.
Odabir odgovarajućeg sustava
Stražnja sjedala su najpogodnija
lokacija za postavljanje sigurnosnog
sustava za dijete.
Dijete treba putovati u vozilu
usmjereno suprotno od smjera vožnje
što je moguće duže. Time se
osigurava da je djetetova kralježnica,
koja je još uvijek slaba, bude izloženamanjem naprezanju u slučaju
nezgode.
Odgovaraju sigurnosni sustavi koji su
sukladni važećim propisima UN ECE .
Provjerite lokalne zakone i odredbe
vezane uz obaveznu uporabu
sigurnosnih sustava za dijete.
Pazite da sigurnosno sjedalo za dijete koje namjeravate koristiti odgovara
tipu vozila.
Pogledajte tablice na sljedećim
stranicama, upute isporučene sa
sigurnosnim sustavom za dijete i
popis tipova vozila za neuniverzalne
sigurnosne sustave za dijete.Sljedeće sustavi zaštite za dijete
preporučujemo za sljedeće klase
težine:
● Grupa 0, grupa 0+
Sjedalo za djecu tvrtke OPEL, sa ili bez ISOFIX pričvršćenja, za
djecu do 13 kg.
● Grupa I
FAIR G 0/1 S ISOFIX, za djecu
od 9 kg do 13 kg iz ove grupe.
OPEL Duo, za djecu od 13 kg do
18 kg iz ove grupe.
● Grupa II, grupa III
OPEL Kid, OPEL Kidfix, TAKATA
MAXI 2/3 za djecu od 15 kg do
36 kg.
Pazite da je mjesto postavljanja
sigurnosnog sjedala za dijete u vozilu
odgovarajuće, pogledajte tablice u
nastavku.
Dopustite djeci da ulaze i izlaze iz
vozila samo na suprotnoj strani od prometa.
Kad se sigurnosni sustav za dijete ne koristi, sjedalo učvrstite sigurnosnim
pojasom, ili ga izvadite iz vozila.
Page 49 of 231

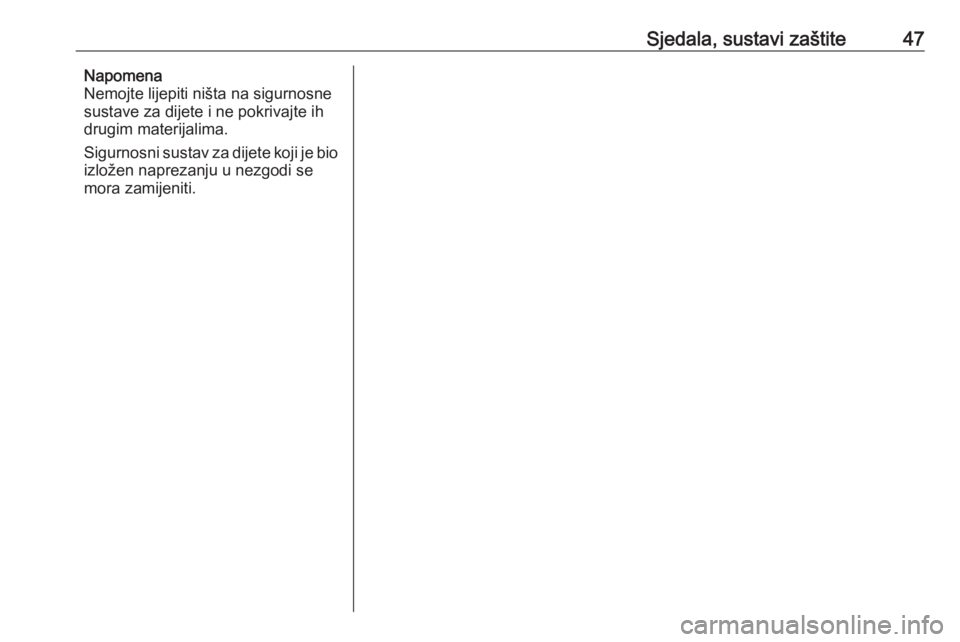

Sjedala, sustavi zaštite47Napomena
Nemojte lijepiti ništa na sigurnosne
sustave za dijete i ne pokrivajte ih
drugim materijalima.
Sigurnosni sustav za dijete koji je bio
izložen naprezanju u nezgodi se
mora zamijeniti.
Page 50 of 231
48Sjedala, sustavi zaštiteMjesta postavljanja sigurnosnog sustava za dijete
Dozvoljene opcije za postavljanje sigurnosnog sustava za dijete
Grupa mase
Na suvozačevom sjedalu
Na stražnjim sjedalima
aktiviran zračni jastukdeaktiviran zračni jastukGrupa 0: do 10 kgXU 1U*Grupa 0+: do 13 kgXU1U*Grupa I: 9 do 18 kgXU1U2
*Grupa II: 15 do 25 kgU**XU*Grupa III: 22 do 36 kgU**XU*1:ako je sigurnosni sustav za dijete pričvršćen pomoću sigurnosnog pojasa u tri točke, podesite naslon sjedala u okomiti
položaj radi osiguranja da će pojas biti zategnut na strani kopče. Pomaknite sjedalo u najviši položaj.2:skinite stražnji naslon za glavu ako koristite sigurnosne sustave za djecu u ovoj grupi 3 31*:pomaknite odgovarajuće prednje sjedalo ispred sigurnosnog sustava za dijete u jedan od krajnjih prednjih položaja
za podešavanje**:suvozačevo sjedalo pomaknite u krajnji stražnji položaj za podešavanje. Sjedalo pomaknite u najviši položaj, a naslon za glavu u najniži položaj. Podesite naslon sjedala koliko je potrebno u okomit položaj kako bi sigurnosni pojas izlazio
prema naprijed od gornje pričvrsne točkeU:univerzalno odgovara zajedno sa sigurnosnim pojasom u tri točkeX:nije dozvoljena ugradnja sigurnosnog sustava za dijete u ovoj klasi mase
