OPEL ADAM 2019 Priručnik za vlasnika (in Croatian)

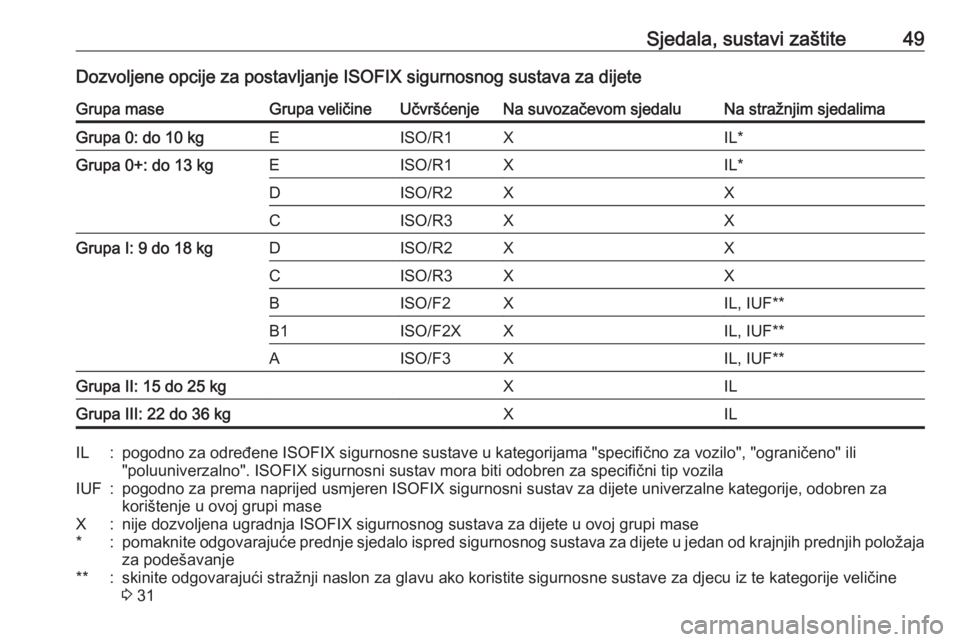

Sjedala, sustavi zaštite49Dozvoljene opcije za postavljanje ISOFIX sigurnosnog sustava za dijeteGrupa maseGrupa veličineUčvršćenjeNa suvozačevom sjedaluNa stražnjim sjedalimaGrupa 0: do 10 kgEISO/R1XIL*Grupa 0+: do 13 kgEISO/R1XIL*DISO/R2XXCISO/R3XXGrupa I: 9 do 18 kgDISO/R2XXCISO/R3XXBISO/F2XIL, IUF**B1ISO/F2XXIL, IUF**AISO/F3XIL, IUF**Grupa II: 15 do 25 kgXILGrupa III: 22 do 36 kgXILIL:pogodno za određene ISOFIX sigurnosne sustave u kategorijama "specifično za vozilo", "ograničeno" ili"poluuniverzalno". ISOFIX sigurnosni sustav mora biti odobren za specifični tip vozilaIUF:pogodno za prema naprijed usmjeren ISOFIX sigurnosni sustav za dijete univerzalne kategorije, odobren za
korištenje u ovoj grupi maseX:nije dozvoljena ugradnja ISOFIX sigurnosnog sustava za dijete u ovoj grupi mase*:pomaknite odgovarajuće prednje sjedalo ispred sigurnosnog sustava za dijete u jedan od krajnjih prednjih položaja
za podešavanje**:skinite odgovarajući stražnji naslon za glavu ako koristite sigurnosne sustave za djecu iz te kategorije veličine
3 31

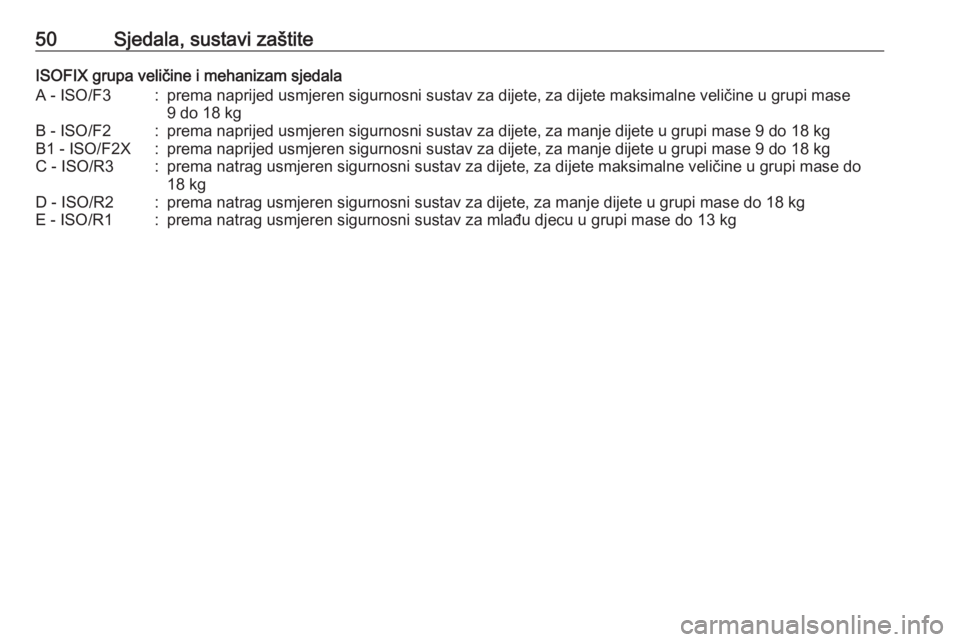

50Sjedala, sustavi zaštiteISOFIX grupa veličine i mehanizam sjedalaA - ISO/F3:prema naprijed usmjeren sigurnosni sustav za dijete, za dijete maksimalne veličine u grupi mase9 do 18 kgB - ISO/F2:prema naprijed usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase 9 do 18 kgB1 - ISO/F2X:prema naprijed usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase 9 do 18 kgC - ISO/R3:prema natrag usmjeren sigurnosni sustav za dijete, za dijete maksimalne veličine u grupi mase do
18 kgD - ISO/R2:prema natrag usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase do 18 kgE - ISO/R1:prema natrag usmjeren sigurnosni sustav za mlađu djecu u grupi mase do 13 kg

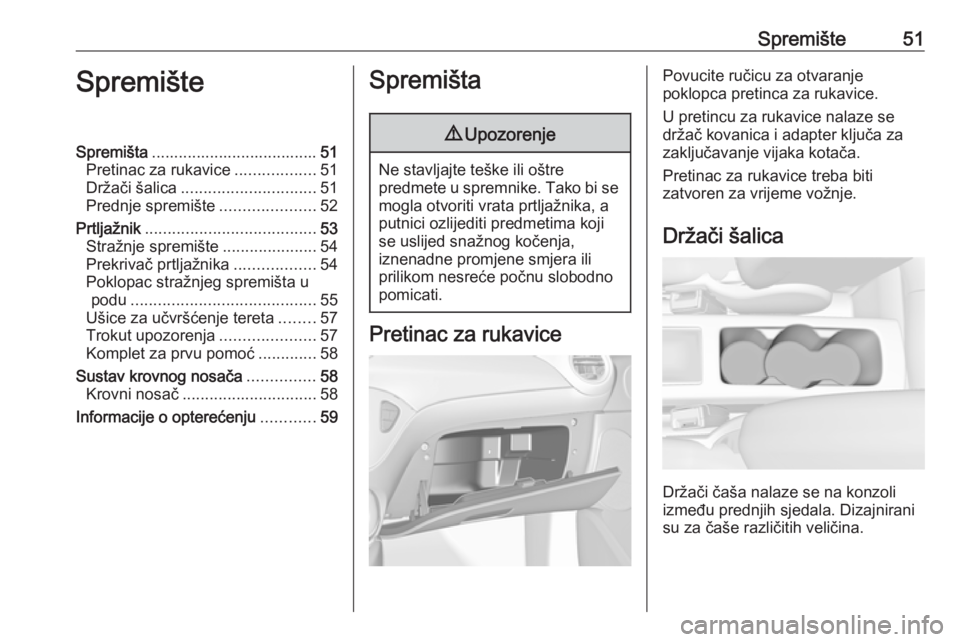

Spremište51SpremišteSpremišta..................................... 51
Pretinac za rukavice ..................51
Držači šalica .............................. 51
Prednje spremište .....................52
Prtljažnik ...................................... 53
Stražnje spremište .....................54
Prekrivač prtljažnika ..................54
Poklopac stražnjeg spremišta u podu ......................................... 55
Ušice za učvršćenje tereta ........57
Trokut upozorenja .....................57
Komplet za prvu pomoć .............58
Sustav krovnog nosača ...............58
Krovni nosač .............................. 58
Informacije o opterećenju ............59Spremišta9Upozorenje
Ne stavljajte teške ili oštre
predmete u spremnike. Tako bi se
mogla otvoriti vrata prtljažnika, a putnici ozlijediti predmetima kojise uslijed snažnog kočenja,
iznenadne promjene smjera ili
prilikom nesreće počnu slobodno
pomicati.
Pretinac za rukavice
Povucite ručicu za otvaranje
poklopca pretinca za rukavice.
U pretincu za rukavice nalaze se držač kovanica i adapter ključa za
zaključavanje vijaka kotača.
Pretinac za rukavice treba biti
zatvoren za vrijeme vožnje.
Držači šalica
Držači čaša nalaze se na konzoli
između prednjih sjedala. Dizajnirani
su za čaše različitih veličina.

52Spremište

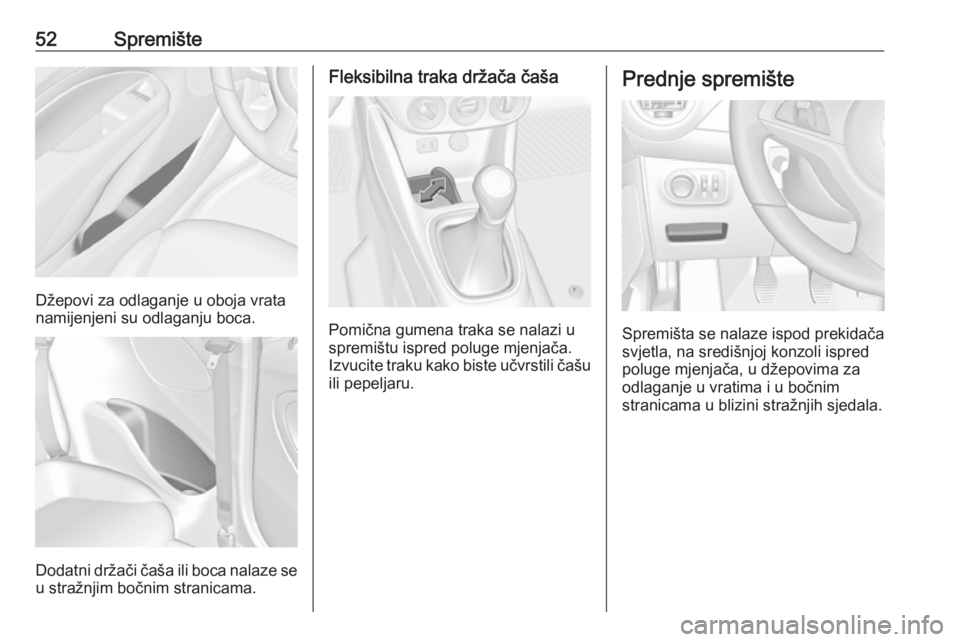

Džepovi za odlaganje u oboja vrata
namijenjeni su odlaganju boca.
Dodatni držači čaša ili boca nalaze se u stražnjim bočnim stranicama.
Fleksibilna traka držača čaša
Pomična gumena traka se nalazi u
spremištu ispred poluge mjenjača.
Izvucite traku kako biste učvrstili čašu ili pepeljaru.
Prednje spremište
Spremišta se nalaze ispod prekidača
svjetla, na središnjoj konzoli ispred
poluge mjenjača, u džepovima za
odlaganje u vratima i u bočnim
stranicama u blizini stražnjih sjedala.

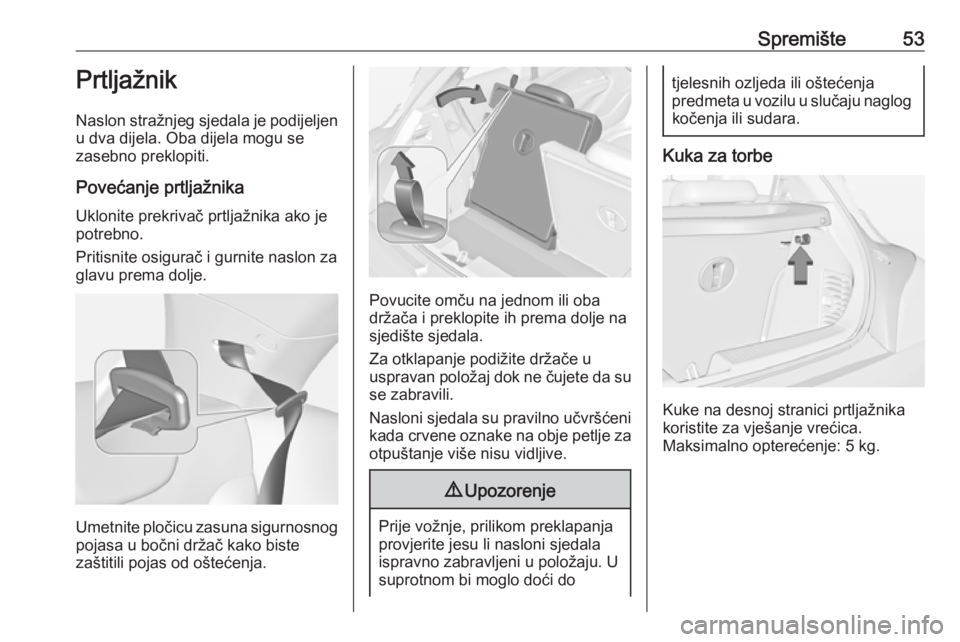

Spremište53Prtljažnik
Naslon stražnjeg sjedala je podijeljen u dva dijela. Oba dijela mogu se
zasebno preklopiti.
Povećanje prtljažnika
Uklonite prekrivač prtljažnika ako je
potrebno.
Pritisnite osigurač i gurnite naslon za
glavu prema dolje.
Umetnite pločicu zasuna sigurnosnog pojasa u bočni držač kako biste
zaštitili pojas od oštećenja.
Povucite omču na jednom ili oba
držača i preklopite ih prema dolje na
sjedište sjedala.
Za otklapanje podižite držače u
uspravan položaj dok ne čujete da su
se zabravili.
Nasloni sjedala su pravilno učvršćeni
kada crvene oznake na obje petlje za
otpuštanje više nisu vidljive.
9 Upozorenje
Prije vožnje, prilikom preklapanja
provjerite jesu li nasloni sjedala
ispravno zabravljeni u položaju. U suprotnom bi moglo doći do
tjelesnih ozljeda ili oštećenja
predmeta u vozilu u slučaju naglog kočenja ili sudara.
Kuka za torbe
Kuke na desnoj stranici prtljažnika
koristite za vješanje vrećica.
Maksimalno opterećenje: 5 kg.

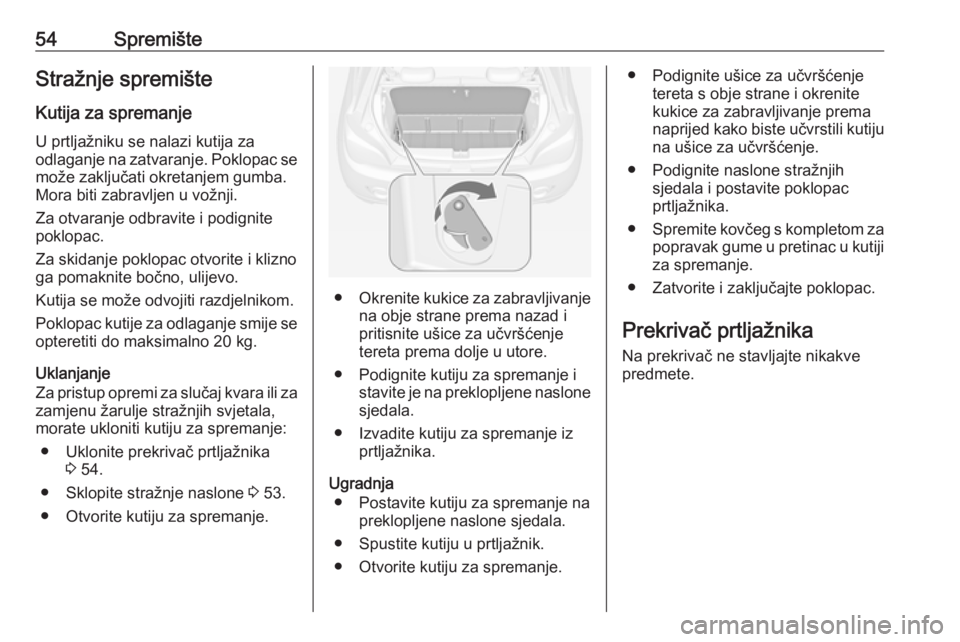

54SpremišteStražnje spremište
Kutija za spremanje
U prtljažniku se nalazi kutija za
odlaganje na zatvaranje. Poklopac se može zaključati okretanjem gumba.
Mora biti zabravljen u vožnji.
Za otvaranje odbravite i podignite
poklopac.
Za skidanje poklopac otvorite i klizno
ga pomaknite bočno, ulijevo.
Kutija se može odvojiti razdjelnikom.
Poklopac kutije za odlaganje smije se opteretiti do maksimalno 20 kg.
Uklanjanje
Za pristup opremi za slučaj kvara ili za zamjenu žarulje stražnjih svjetala,
morate ukloniti kutiju za spremanje:
● Uklonite prekrivač prtljažnika 3 54.
● Sklopite stražnje naslone 3 53.
● Otvorite kutiju za spremanje.
● Okrenite kukice za zabravljivanje
na obje strane prema nazad i
pritisnite ušice za učvršćenje
tereta prema dolje u utore.
● Podignite kutiju za spremanje i stavite je na preklopljene naslonesjedala.
● Izvadite kutiju za spremanje iz prtljažnika.
Ugradnja ● Postavite kutiju za spremanje na preklopljene naslone sjedala.
● Spustite kutiju u prtljažnik.
● Otvorite kutiju za spremanje.
● Podignite ušice za učvršćenje tereta s obje strane i okrenite
kukice za zabravljivanje prema
naprijed kako biste učvrstili kutiju
na ušice za učvršćenje.
● Podignite naslone stražnjih sjedala i postavite poklopac
prtljažnika.
● Spremite kovčeg s kompletom za
popravak gume u pretinac u kutiji za spremanje.
● Zatvorite i zaključajte poklopac.
Prekrivač prtljažnika
Na prekrivač ne stavljajte nikakve predmete.

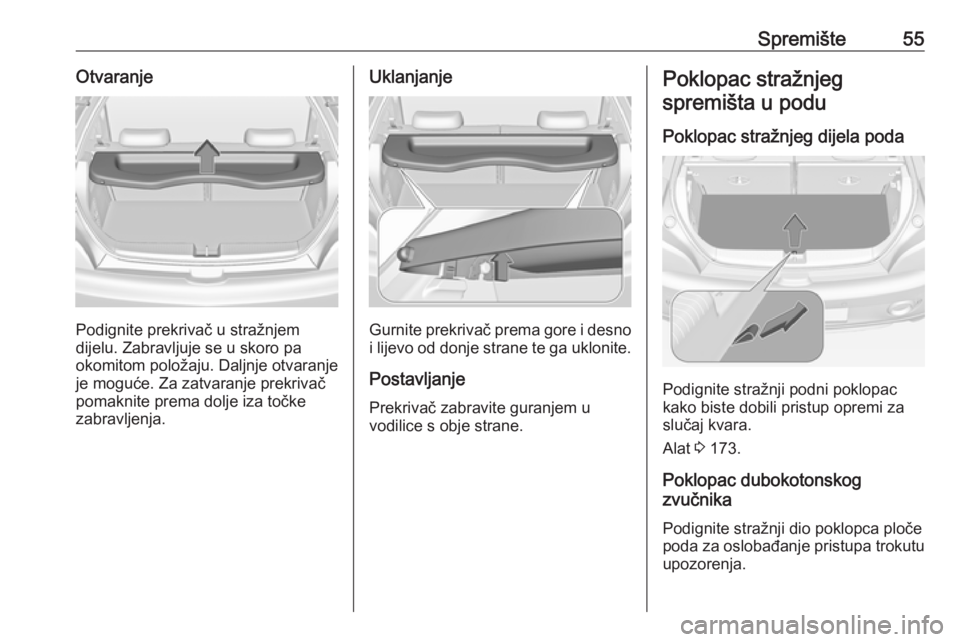

Spremište55Otvaranje
Podignite prekrivač u stražnjem
dijelu. Zabravljuje se u skoro pa
okomitom položaju. Daljnje otvaranje
je moguće. Za zatvaranje prekrivač
pomaknite prema dolje iza točke
zabravljenja.
Uklanjanje
Gurnite prekrivač prema gore i desno i lijevo od donje strane te ga uklonite.
Postavljanje
Prekrivač zabravite guranjem u
vodilice s obje strane.
Poklopac stražnjeg
spremišta u podu
Poklopac stražnjeg dijela poda
Podignite stražnji podni poklopac
kako biste dobili pristup opremi za
slučaj kvara.
Alat 3 173.
Poklopac dubokotonskog
zvučnika
Podignite stražnji dio poklopca ploče
poda za oslobađanje pristupa trokutu upozorenja.

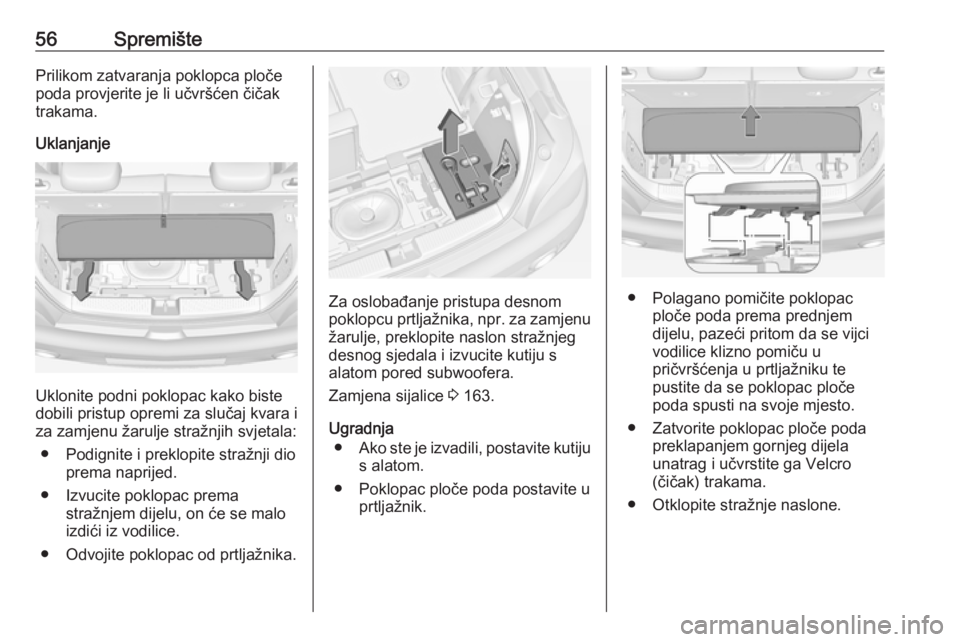

56SpremištePrilikom zatvaranja poklopca ploče
poda provjerite je li učvršćen čičak
trakama.
Uklanjanje
Uklonite podni poklopac kako biste
dobili pristup opremi za slučaj kvara i
za zamjenu žarulje stražnjih svjetala:
● Podignite i preklopite stražnji dio prema naprijed.
● Izvucite poklopac prema stražnjem dijelu, on će se malo
izdići iz vodilice.
● Odvojite poklopac od prtljažnika.
Za oslobađanje pristupa desnom
poklopcu prtljažnika, npr. za zamjenu
žarulje, preklopite naslon stražnjeg
desnog sjedala i izvucite kutiju s
alatom pored subwoofera.
Zamjena sijalice 3 163.
Ugradnja ● Ako ste je izvadili, postavite kutiju
s alatom.
● Poklopac ploče poda postavite u prtljažnik.● Polagano pomičite poklopacploče poda prema prednjem
dijelu, pazeći pritom da se vijci
vodilice klizno pomiču u
pričvršćenja u prtljažniku te
pustite da se poklopac ploče
poda spusti na svoje mjesto.
● Zatvorite poklopac ploče poda preklapanjem gornjeg dijela
unatrag i učvrstite ga Velcro
(čičak) trakama.
● Otklopite stražnje naslone.

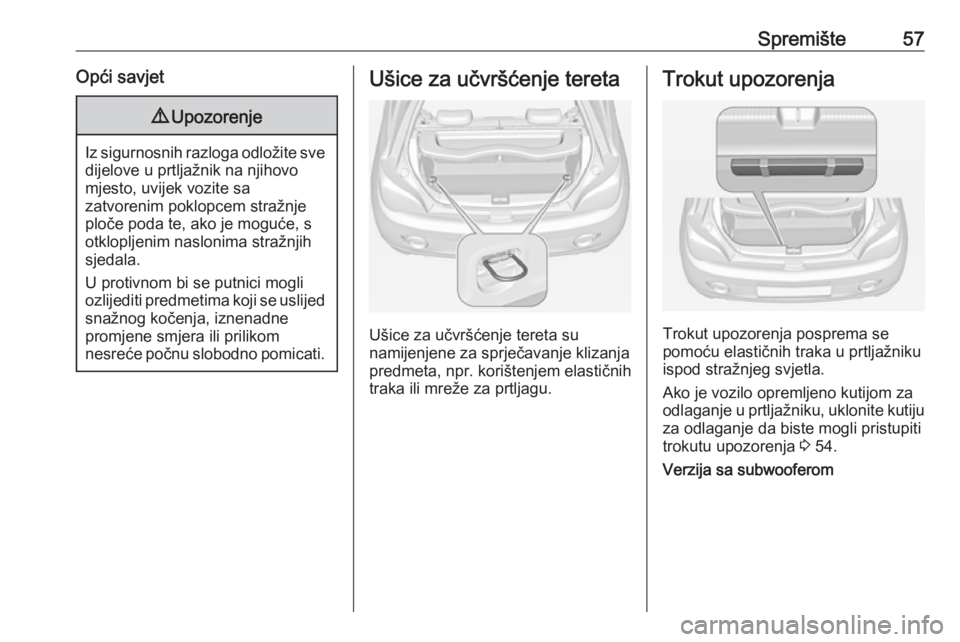

Spremište57Opći savjet9Upozorenje
Iz sigurnosnih razloga odložite sve
dijelove u prtljažnik na njihovo
mjesto, uvijek vozite sa
zatvorenim poklopcem stražnje
ploče poda te, ako je moguće, s
otklopljenim naslonima stražnjih
sjedala.
U protivnom bi se putnici mogli
ozlijediti predmetima koji se uslijed snažnog kočenja, iznenadne
promjene smjera ili prilikom
nesreće počnu slobodno pomicati.
Ušice za učvršćenje tereta
Ušice za učvršćenje tereta su
namijenjene za sprječavanje klizanja
predmeta, npr. korištenjem elastičnih
traka ili mreže za prtljagu.
Trokut upozorenja
Trokut upozorenja posprema se
pomoću elastičnih traka u prtljažniku
ispod stražnjeg svjetla.
Ako je vozilo opremljeno kutijom za
odlaganje u prtljažniku, uklonite kutiju
za odlaganje da biste mogli pristupiti
trokutu upozorenja 3 54.
Verzija sa subwooferom

58Spremište

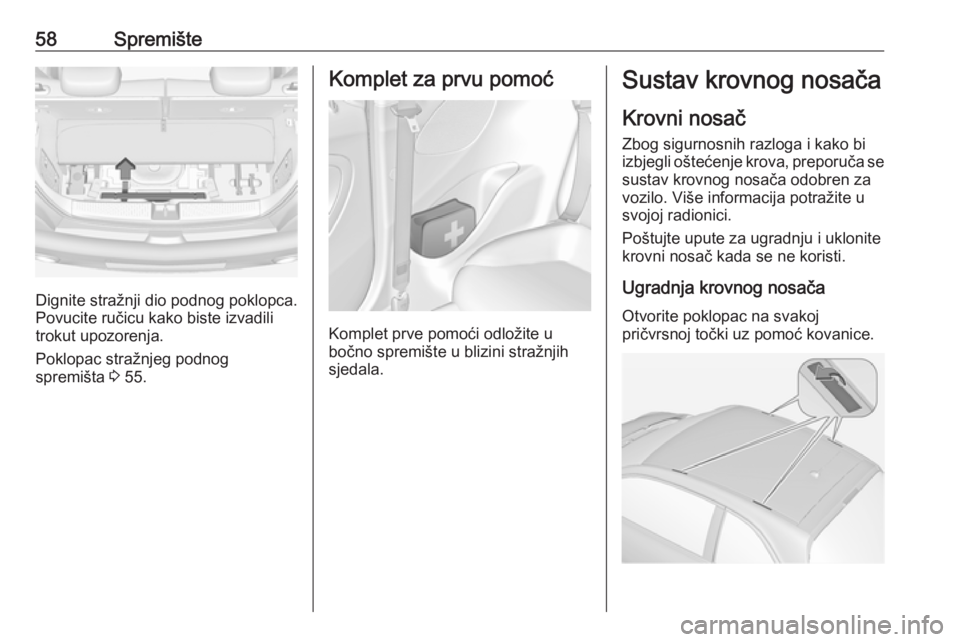

Dignite stražnji dio podnog poklopca.
Povucite ručicu kako biste izvadili trokut upozorenja.
Poklopac stražnjeg podnog
spremišta 3 55.
Komplet za prvu pomoć
Komplet prve pomoći odložite u
bočno spremište u blizini stražnjih
sjedala.
Sustav krovnog nosača
Krovni nosač Zbog sigurnosnih razloga i kako biizbjegli oštećenje krova, preporuča se
sustav krovnog nosača odobren za vozilo. Više informacija potražite u
svojoj radionici.
Poštujte upute za ugradnju i uklonite
krovni nosač kada se ne koristi.
Ugradnja krovnog nosača Otvorite poklopac na svakoj
pričvrsnoj točki uz pomoć kovanice.
