Péče o vozidlo169Pinzeta na pojistkyPinzeta na pojistky se může nacházet v pojistkové skříňce v motorovém
prostoru.
Nasaďte pinzetu na pojistky seshora, podle typu pojistky, a vytáhněte
pojistku.
Pojistková skříňka
v motorovém prostoru
Pojistková skříňka je umístěna
vepředu vlevo v motorovém prostoru.
Vyklesněte kryt a složte jej nadoraz
nahoru. Sundejte kryt svisle nahoru.

170Péče o vozidloČ.Obvod1Zadní nosič2Spínač vnějších zrcátek3Modul řízení karoserie4Elektricky ovládané skládací
střešní okno5ABS6Levé světlo pro jízdu ve dne/levé tlumené světlo7–8Spínač elektricky ovládaného
okna9Snímač akumulátoru vozidla10Nastavování sklonu světlometů/
zapalování11Zadní stěrač12Vyhřívání oken13Pravé světlo pro jízdu ve dne/
levé tlumené světlo14Vyhřívání vnějších zrcátekČ.Obvod15–16Modul palivového čerpadla/
modul LPG17Vnitřní zpětné zrcátko/měnič
napětí18Řídicí jednotka motoru19Palivové čerpadlo20–21Elektromagnet přepouštění
zásobníku22–23Cívky zapalování / vstřikovače24Systém ostřikovačů25Snímač okolního světla/snímač
deště26Snímače motoru27Řízení motoru28Řídicí jednotka motoru/modul
LPGČ.Obvod29Řídicí jednotka motoru30–31Levé dálkové světlo32Pravé dálkové světlo33Řídicí jednotka motoru34Houkačka35Spojka kompresoru klimatizace36–

Péče o vozidlo171Č.Obvod1Čerpadlo ABS2Přední stěrač3Větrák4Přístrojová deska/vyhřívání
sedadel5Chladicí ventilátor6–7–8Chladicí ventilátor9Chladicí ventilátor10
––11Startér
Po výměně vadné pojistky zavřete
kryt pojistkové skříňky a stlačte ho, dokud se nezajistí.
Pokud není kryt pojistkové skříňky
správně uzavřen, může dojít
k poruše.

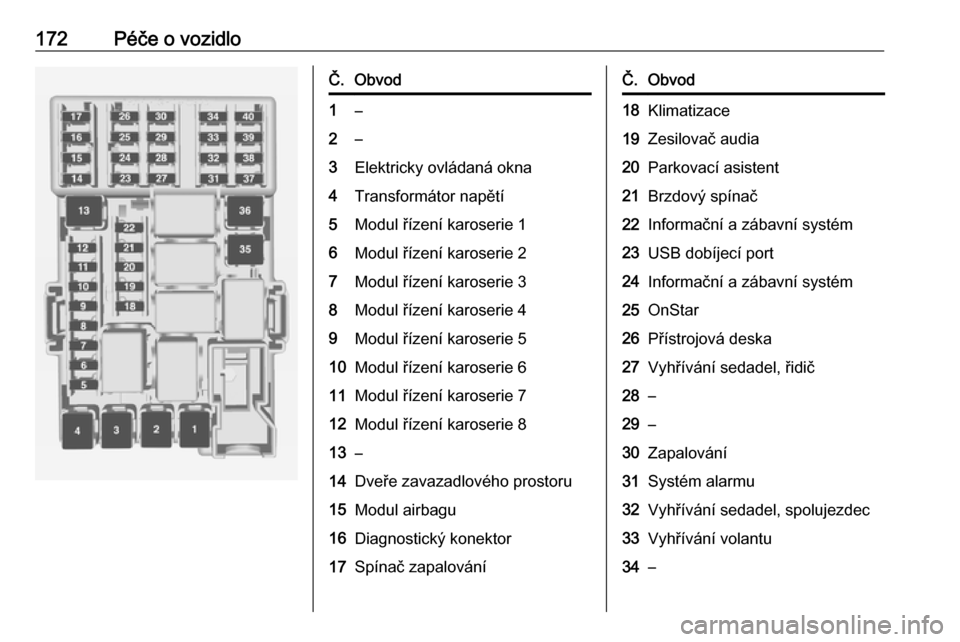

Pojistková skříňka
v přístrojové desce
Pojistková skříňka je za spínačem
osvětlení odkládací schránky
v přístrojové desce.
Uchopte madlo, zatáhněte a vyklopte spínač světel dolu.

172Péče o vozidloČ.Obvod1–2–3Elektricky ovládaná okna4Transformátor napětí5Modul řízení karoserie 16Modul řízení karoserie 27Modul řízení karoserie 38Modul řízení karoserie 49Modul řízení karoserie 510Modul řízení karoserie 611Modul řízení karoserie 712Modul řízení karoserie 813–14Dveře zavazadlového prostoru15Modul airbagu16Diagnostický konektor17Spínač zapalováníČ.Obvod18Klimatizace19Zesilovač audia20Parkovací asistent21Brzdový spínač22Informační a zábavní systém23USB dobíjecí port24Informační a zábavní systém25OnStar26Přístrojová deska27Vyhřívání sedadel, řidič28–29–30Zapalování31Systém alarmu32Vyhřívání sedadel, spolujezdec33Vyhřívání volantu34–

Péče o vozidlo173Č.Obvod35–36–37Zadní stěrač38Zapalovač cigaret39Indukční nabíjení40–Nářadí vozidlaNářadíVozidla bez rezervního kola

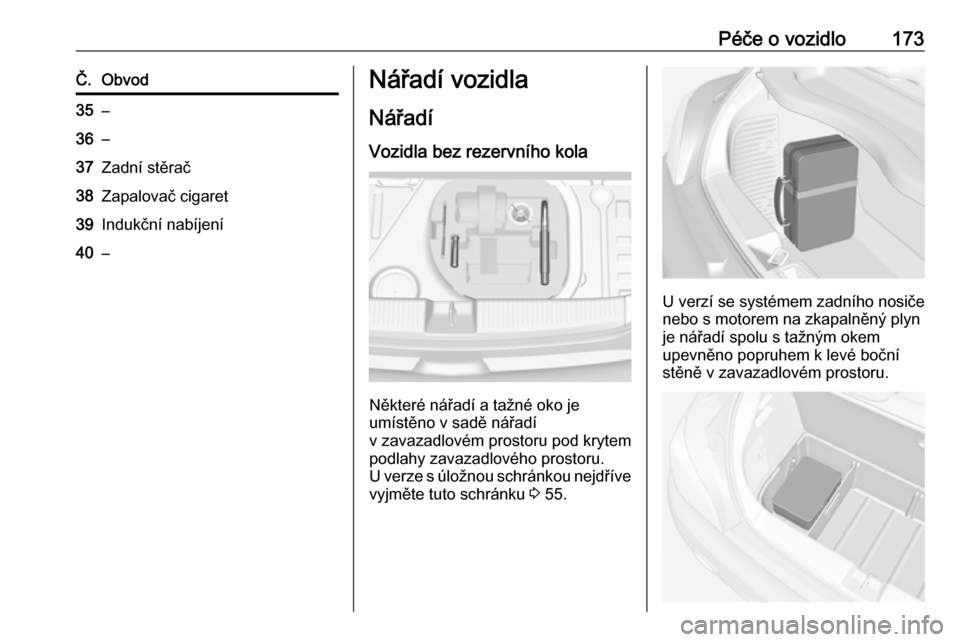

Některé nářadí a tažné oko je
umístěno v sadě nářadí
v zavazadlovém prostoru pod krytem
podlahy zavazadlového prostoru.
U verze s úložnou schránkou nejdříve
vyjměte tuto schránku 3 55.
U verzí se systémem zadního nosiče
nebo s motorem na zkapalněný plyn
je nářadí spolu s tažným okem
upevněno popruhem k levé boční
stěně v zavazadlovém prostoru.

174Péče o vozidloU verze s úložnou schránkou je kufřík
s nářadím a tažným okem umístěn
v přihrádce schránky v zavazadlovém prostoru 3 55.

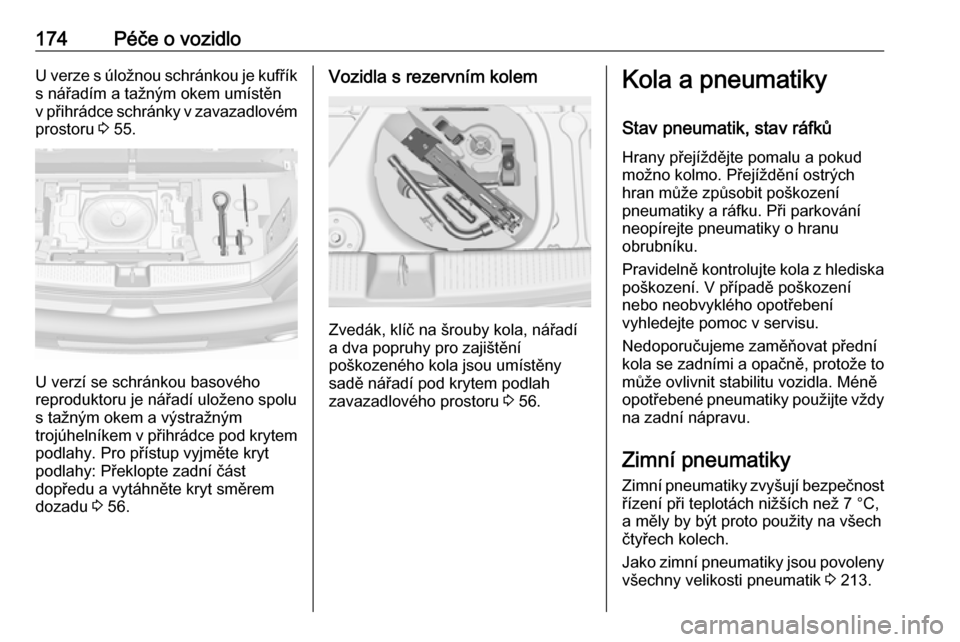

U verzí se schránkou basového
reproduktoru je nářadí uloženo spolu s tažným okem a výstražným
trojúhelníkem v přihrádce pod krytem podlahy. Pro přístup vyjměte kryt
podlahy: Překlopte zadní část
dopředu a vytáhněte kryt směrem
dozadu 3 56.
Vozidla s rezervním kolem
Zvedák, klíč na šrouby kola, nářadí
a dva popruhy pro zajištění
poškozeného kola jsou umístěny sadě nářadí pod krytem podlah
zavazadlového prostoru 3 56.
Kola a pneumatiky
Stav pneumatik, stav ráfků
Hrany přejíždějte pomalu a pokud možno kolmo. Přejíždění ostrých
hran může způsobit poškození
pneumatiky a ráfku. Při parkování
neopírejte pneumatiky o hranu
obrubníku.
Pravidelně kontrolujte kola z hlediska poškození. V případě poškozenínebo neobvyklého opotřebení
vyhledejte pomoc v servisu.
Nedoporučujeme zaměňovat přední
kola se zadními a opačně, protože to
může ovlivnit stabilitu vozidla. Méně
opotřebené pneumatiky použijte vždy
na zadní nápravu.
Zimní pneumatiky
Zimní pneumatiky zvyšují bezpečnost
řízení při teplotách nižších než 7 °C,
a měly by být proto použity na všech
čtyřech kolech.
Jako zimní pneumatiky jsou povoleny
všechny velikosti pneumatik 3 213.

Péče o vozidlo175Pro zimní pneumatiky je povolen
pouze rozměr 185/60 R 15.
V souladu s předpisy dané země
přilepte nálepku s maximální
povolenou rychlostí do zorného pole řidiče.
Značení pneumatik Např. 195/55 R 16 95 H195:šířka pneumatiky, mm55:průřezový poměr (výška
pneumatiky vůči šířce), %R:typ pneumatiky: RadiálníRF:typ: RunFlat16:průměr ráfku, palce95:index zatížení, např. 95
odpovídá zatížení 690 kgH:písmeno rychlostního kódu
Písmeno rychlostního kódu:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/hVyberte pneumatiku správnou pro
maximální rychlost svého vozidla. Viz osvědčení o shodě EHS, které je
dodáno s vozidlem, nebo jiné národní
doklady o registraci. Volitelná výbava
může snížit maximální rychlost
vozidla.
Směrové pneumatiky Směrové pneumatiky musí být
namontovány tak, aby se otáčely
správným směrem. Správný směr
otáčení je vyznačen symbolem
(např. šipkou) na boku pneumatiky.
Tlak vzduchu v pneumatikách
Tlak vzduchu v pneumatikách
kontrolujte za studena nejméně
každých 14 dní a před každou
dlouhou cestou. Nezapomeňte na
rezervní kolo.
Toto také platí pro vozidla se
systémem sledováním tlaku vzduchu
v pneumatikách.
Tlak vzduchu v pneumatikách
3 213.

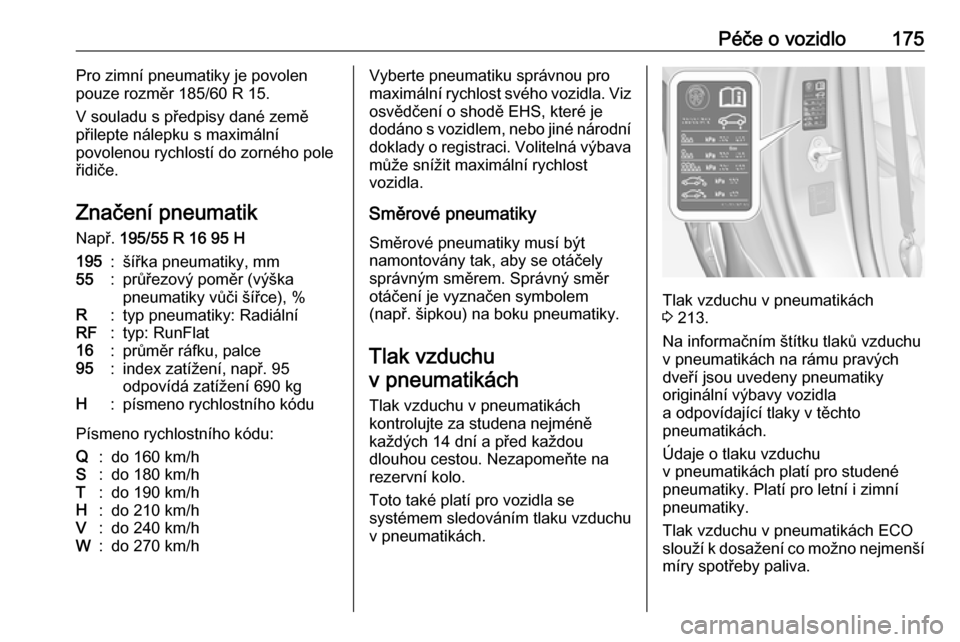

Na informačním štítku tlaků vzduchu
v pneumatikách na rámu pravých
dveří jsou uvedeny pneumatiky
originální výbavy vozidla
a odpovídající tlaky v těchto
pneumatikách.
Údaje o tlaku vzduchu
v pneumatikách platí pro studené
pneumatiky. Platí pro letní i zimní pneumatiky.
Tlak vzduchu v pneumatikách ECO
slouží k dosažení co možno nejmenší míry spotřeby paliva.

176Péče o vozidloNesprávný tlak vzduchu
v pneumatikách zhorší bezpečnost
a ovladatelnost vozidla, jízdní
pohodlí, spotřebu paliva a zvýší
opotřebení pneumatik.
Tabulky tlaků vzduchu
v pneumatikách obsahují všechny
možné kombinace 3 213.
Identifikujte příslušnou pneumatiku.
Pneumatiky schválené pro vaše
vozidlo naleznete v prohlášení
o shodě EHS, které bylo dodáno
společně s vaším vozidlem, nebo
v jiných národních registračních
dokumentech.
Za správný tlak huštění pneumatik
zodpovídá řidič vozidla.9 Varování
Je-li tlak příliš nízký, může dojít
k nadměrnému zahřátí a vnitřnímu poškození, vedoucímu k oddělení
běhounu a prasknutí pneumatiky
při vyšší rychlosti.
9 Varování
U specifických pneumatik
doporučený tlak v pneumatikách
uvedený v tabulce tlaků
v pneumatikách může překročit
maximální tlak v pneumatice
uvedený na pneumatice.
Maximální tlak v pneumatice
uvedený na pneumatice nikdy
nepřekročte.
Pokud musíte zvýšit nebo snížit tlak
vzduchu v pneumatikách, vypněte
zapalování. Po úpravě tlaku vzduchu
v pneumatikách zapněte zapalovaní
a vyberte odpovídající nastavení na
stránce Zatížení pneumatik
v informačním centru řidiče (DIC)
3 82.
Závislost na teplotě
Tlak v pneumatice závisí na teplotě
pneumatiky. Během jízdy se teplota
i tlak pneumatiky zvyšuje. Hodnoty
tlaků vzduchu v pneumatikách
uvedené na informačním štítku
pneumatik nebo v tabulce tlaků
pneumatik platí pro studené
pneumatiky, to znamená při 20 °C.
Při zvýšení teploty o 10 °C se tlak
zvýší přibližně o 10 kPa. To je třeba
vzít v úvahu, když je prováděna
kontrola teplých pneumatik.
Hodnota tlaku vzduchu v pneumatice
zobrazená v informačním centru
řidiče udává skutečný tlak vzduchu
v pneumatice. U vychladlé
pneumatiky je zjištěna hodnota nižší,
což neznamená únik vzduchu.
Systém monitorování tlakuvzduchu v pneumatikách
Když rychlost vozidla překročí určitý
limit, zkontroluje systém sledování
tlaku vzduchu v pneumatikách jednou
za minutu tlak ve všech čtyřech
pneumatikách.

Péče o vozidlo177Výstraha
Systém sledování tlaku vzduchu
v pneumatikách upozorňuje pouze na stav tlaku v pneumatikách
a nenahrazuje pravidelnou údržbu
pneumatik prováděnou řidičem.
Všechna kola musejí být opatřena
snímačem tlaku a pneumatiky musejí mít předepsaný tlak.
Poznámky
V zemích, v nichž je systém pro sledování tlaku v pneumatikách
vyžadován zákonem, je důsledkem
použití kol bez snímačů tlaku
neplatnost schválení vozidla
k provozu.

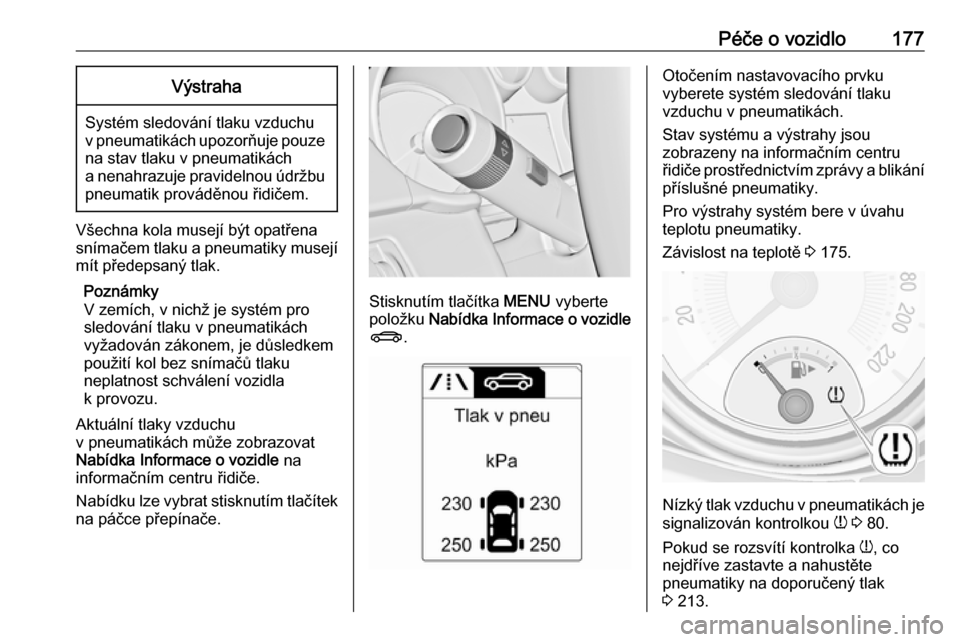

Aktuální tlaky vzduchu
v pneumatikách může zobrazovat
Nabídka Informace o vozidle na
informačním centru řidiče.
Nabídku lze vybrat stisknutím tlačítek
na páčce přepínače.
Stisknutím tlačítka MENU vyberte
položku Nabídka Informace o vozidle
X .
Otočením nastavovacího prvku
vyberete systém sledování tlaku
vzduchu v pneumatikách.
Stav systému a výstrahy jsou
zobrazeny na informačním centru
řidiče prostřednictvím zprávy a blikání příslušné pneumatiky.
Pro výstrahy systém bere v úvahu
teplotu pneumatiky.
Závislost na teplotě 3 175.
Nízký tlak vzduchu v pneumatikách je
signalizován kontrolkou w 3 80.
Pokud se rozsvítí kontrolka w, co
nejdříve zastavte a nahustěte
pneumatiky na doporučený tlak
3 213.

178Péče o vozidloPokud kontrolka w bliká
60-90 sekund a zůstane svítit trvale,
vyskytla se v systému porucha.
Obraťte se na servis.
Po nahuštění pneumatik, může být
pro aktualizaci hodnot v informačním
centru řidiče nutné s vozidlem ujet
určitou vzdálenost. Během této doby
může svítit kontrolka w.
Pokud se při nižších teplotách
kontrolka w rozsvítí a po ujetí určité
vzdálenosti zhasne, může to
znamenat pokles tlaku ke spodní
hranici. Zkontrolujte tlak vzduchu
v pneumatikách.
Zprávy vozidla 3 89.
Pokud musíte zvýšit nebo snížit tlak
vzduchu v pneumatikách, vypněte
zapalování.
Montujte pouze kola s čidly tlaku, v opačném případě se tlak
v pneumatikách nezobrazí a w bude
neustále svítit.
Rezervní kola nebo nouzová rezervní
kola nejsou vybavena snímači tlaku.
Systém sledování tlaku vzduchu
v pneumatikách není pro tato kolafunkční. Svítí kontrolka w. Pro ostatní
tři pneumatiky zůstává systém
funkční.
Používání komerčně dostupných
tekutých souprav pro opravu
pneumatik může zhoršit funkčnost
systému. Mohou být použity soupravy
na opravu schválené výrobním
závodem.
Provozování elektronických systémů
nebo blízkost zařízení používajících
podobnou vlnovou frekvenci může
narušit činnost systému sledování
tlaku vzduchu v pneumatikách.
Při každé výměně pneumatik se musí
provést servis čidel systému
sledování tlaku vzduchu
v pneumatikách. U šroubovaných
čidel vyměňte kuželku ventilku
a těsnicí kroužek. U čidla se sponou
vyměňte celý ventilek.
Stav zatížení vozidla
Tlak v pneumatikách upravte podle
zatížení, podle štítku s údaji
o pneumatikách nebo podle tabulky
tlaků v pneumatikách 3 213,
příslušné nastavení vyberte
v nabídce Zatížení pneuv informačním centru řidiče DIC,
Nabídka Informace o vozidle 3 82.
Toto nastavení je reference pro
výstrahy ohledně tlaků
v pneumatikách.

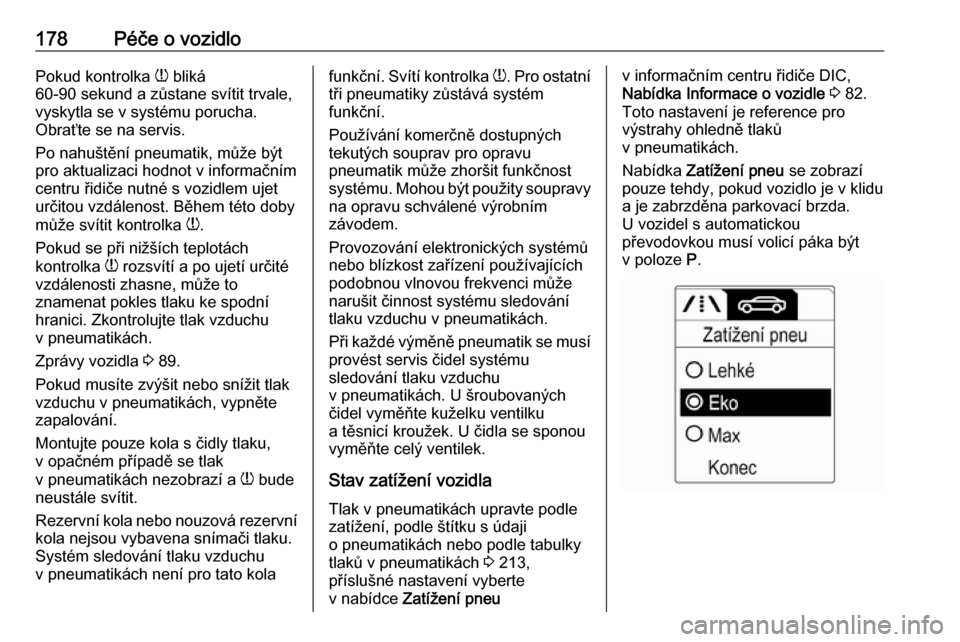

Nabídka Zatížení pneu se zobrazí
pouze tehdy, pokud vozidlo je v klidu
a je zabrzděna parkovací brzda. U vozidel s automatickou
převodovkou musí volicí páka být
v poloze P.
