OPEL AMPERA 2012.5 Omaniku käsiraamat (in Estonian)

Istmed, turvaistmed49
KaalurühmSuurusrühmKinnitamineKõrvalistuja istmelTagumistel välimistel istekohtadelRühm I: 9 kuni 18 kgDISO/R2XIL1CISO/R3XIL 1BISO/F2XIL, IUFB1ISO/F2XXIL, IUFAISO/F3XILIL=Kasutatav teatud tüüpi, piiratud kasutusvõimalustega või pooluniversaaltüüpi sõidukite ISOFIX turvasüsteemidel.
ISOFIX turvasüsteem peab olema vastava sõidukitüübi jaoks heaks kiidetud.IUF=Sobiv selles kaalurühmas kasutamiseks kinnitatud näoga sõidu suunas universaaltüüpi ISOFIX-i lapseturvasüs‐
teemidel.X=ISOFIX-i asend pole sobiv ISOFIX-i lapseturvasüsteemide jaoks selles kaalurühma ja/või suuruse klassis.1=ISOFIX-i asendi ees asuvat istet tuleb reguleerida pikkuse suhtes ja istme seljatoe kallet, mis tagab lapseturvasüsteemi õige paigalduse.
ISOFIX suurusrühm ja istmeseade
A - ISO/F3=Näoga sõidu suunas paiknev lapseturvasüsteem kõige suurematele lastele kaalurühmas 9 kuni 18 kg.B - ISO/F2=Näoga sõidu suunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kg.B1 - ISO/F2X=Näoga sõidu suunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kg.C - ISO/R3=Seljaga sõidu suunas paiknev lapse turvasüsteem kõige suurematele lastele kaalurühmas kuni 13 kg.D - ISO/R2=Seljaga sõidu suunas paiknev lapse turvasüsteem väiksematele lastele kaalurühmas kuni 13 kg.E - ISO/R1=Seljaga sõidu suunas paiknev lapse turvasüsteem väiksematele lastele kaalurühmas kuni 13 kg.

50Istmed, turvaistmedISOFIXi
lapseturvasüsteemid
Kinnitada sõidukile heakskiidetud
ISOFIX lapseturvasüsteem ISOFIX
kinnitusklambrite külge.
ISOFIX kinnitusklambrid on märgitud seljatoel oleval sildil 0009.
Ülemise kinnitusrihma
kinnitusaasad
Välimiste istekohtade kinnitused
Top-tether asuvad tagumise istme
seljatoe taga. Veenduge, et kasutate
sõiduki sama poole kinnitust istme
asukoha suhtes, kuhu lapse turvaiste paigaldatakse.
Ülemise kinnitusrihma lapseistme kinnitusaasad on tähistatud
sümboliga 001D.
Lisaks ISOFIX kinnitustele kinnitada
ülemise kinnitusrihma rihm
ülemise kinnitusrihma kinnitusaasa
külge. Rihm peab kulgema peatoe
kahe juhtvarda vahelt.

Panipaigad51PanipaigadHoiukohad .................................... 51
Pakiruum ...................................... 53
Koormusteave .............................. 56Hoiukohad
Panipaik armatuurlauas
Hoiukoht asub armatuurlaua
pealmises osas.
Kaugjuhtimispuldi saatja pesa asub
hoiukoha sisemuses.
Kaugjuhtimispult 3 20.
Sõiduki käivitamine ja peatamine
3 107.
Kindalaegas
Kindalaeka avamiseks tuleb hoob
üles tõsta.
Sõidu ajal peab kindalaegas olema
suletud.

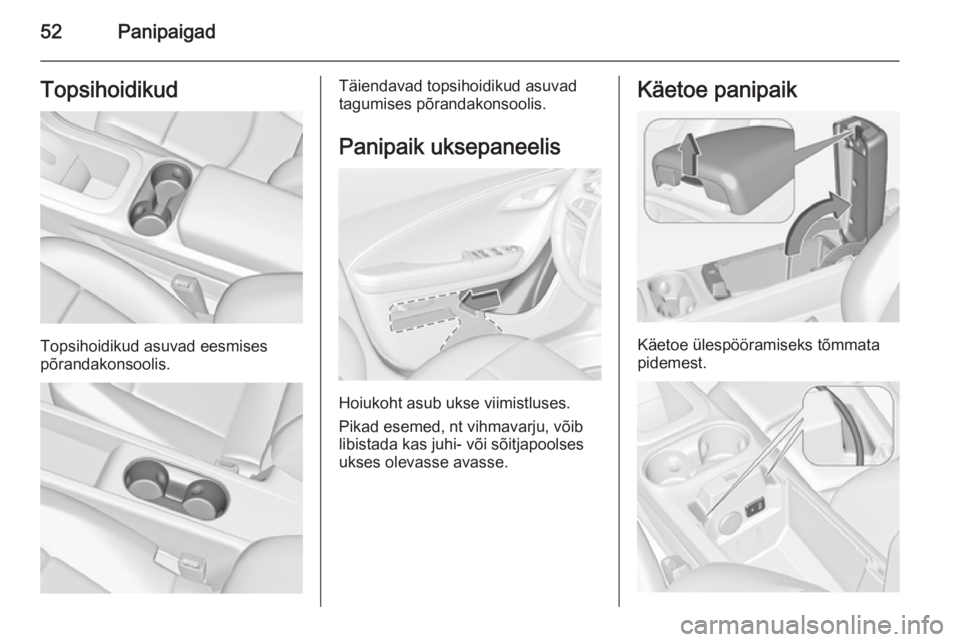

52PanipaigadTopsihoidikud
Topsihoidikud asuvad eesmises
põrandakonsoolis.
Täiendavad topsihoidikud asuvad
tagumises põrandakonsoolis.
Panipaik uksepaneelis
Hoiukoht asub ukse viimistluses.
Pikad esemed, nt vihmavarju, võib
libistada kas juhi- või sõitjapoolses
ukses olevasse avasse.
Käetoe panipaik
Käetoe ülespööramiseks tõmmata
pidemest.

Panipaigad53
Põrandakonsooli eesosas asuvad
USB-port ja välisseadme pesa AUX.
Juhtmed võib juhtida läbi kanalite.
Täiendava teabe saamiseks vt
Infotainment-süsteemi juhendit.
Keskkonsooli hoiulaegas
Hoiukoht asub tagaistmete
keskkonsoolis.
Pakiruum
Istmete seljatugede alla- ja ülespööramine
Istme seljatoe allapööramine MärkusTagaistme seljatoe allapööramine
kui turvavööd on veel kinnitatud võib
kahjustada istet või turvavöösid.
Enne tagaistme seljatoe
allapööramist tuleb turvavööd lahti teha ja panna need tavaasendisse.
1. Vajadusel tuleb eemaldada pakiruumi kaas.
2. Vajutada ja hoida riivi all, seejärel
suruda peatoed alla.
3. Eemaldada turvavöö turvavöö juhiku küljest ja asetada juhik
hoiukohta.

54Panipaigad
4.Tõmmata seljatoe vabastamiseks
seljatoe vabastamise hooba ja
pöörata seljatugi ettepoole.
Istme seljatoe ülespööramine MärkusKui turvavöö jääb tagaistme seljatoe
ja istme seljatoe
lukustusmehhanismi vahele kinni,
siis võib turvavöö või seljatoe
lukustusmehhanism saada
kahjustusi. Turvavöö peab tagumise istme tõstmisel püstiasendisse
(lukustatud asendisse) olema kogu ulatuses välja tõmmatud. Kui
turvavöö on kahjustatud, pöörduge
abi saamiseks hooldustöökotta ja
laske see välja vahetada.9 Hoiatus
Sõita tohib ainult siis, kui seljatoed
on kindlalt kohale fikseerunud.
Vastasel juhul võib avarii korral
tekkida isikuvigastuse ja veose või sõiduki kahjustamise oht.
1. Tõmmata turvavöö ettevaatlikult
hoiukohast välja ja hoida selles
asendis.
2. Tõsta seljatugi üles ja lükata tahapoole, et see lukustuks
ettenähtud kohale.
Jälgida, et istme seljatugi fikseeruks kuuldavalt paigale.
3. Pärast istme seljatoe tõstmist panna turvavöö tagasi turvavöö
juhikusse.
Kui istet ei kasutata, siis tuleb seda
hoida püstasendis lukustatud olekus.
Tagumine panipaik
Hoiukoht asub pakiruumi paremal
küljel katte all.
Katte eemaldamiseks tuleb lingist
lükata.

Panipaigad55Pakiruumi kate
Kate kinnitatakse külgpaneelide
külge nelja silmusega.
Kattele ei tohi asetada esemeid.
Kinnitusaasad
Kinnitusaasad on mõeldud esemete
libisemise vältimiseks, nt
kinnitusrihmade abil.
Ohukolmnurk
Ohukolmnurk asub pakiruumi
põrandakatte all panipaigas.

56PanipaigadEsmaabikomplekt
Esmaabikomplekt asub pakiruumi
põrandakatte all panipaigas.
Koormusteave
■ Rasked esemed pakiruumis tuleb paigutada vastu istmete
seljatugesid. Veenduda, et
seljatoed on kindlalt fikseeritud. Kui
esemeid saab virna laduda, tuleb
raskemad esemed panna kõige
alla.
■ Esemed tuleb kinnitada kinnitusaasade külge haagitud
kinnitusrihmadega.
■ Libisemise vältimiseks tuleb lahtised esemed pakiruumis
kinnitada.
■ Kui pakiruumis veetakse esemeid, ei tohi tagumiste istmete seljatoed
olla kallutatud ettepoole.
■ Pagas ei tohi ulatuda üle seljatugede ülemise serva.
■ Esemeid ei tohi asetada pakiruumi kattele ega armatuurlauale.
Armatuurlaual olevat andurit ei tohi
kinni katta.
■ Pagas ei tohi takistada pedaalide ja
käigukangi tööd ega piirata juhi
liikumisvabadust. Salongis ei tohi
olla kinnitamata esemeid.
■ Sõita ei tohi, kui pakiruum on avatud.9 Hoiatus
Alati tuleb veenduda, et veos
oleks sõidukis turvaliselt
paigutatud. Vastasel juhul võivad
esemed auto sisemuses lahti
pääseda ja põhjustada
inimvigastusi ja veose või sõiduki
kahjustusi.
■ Kandevõime on sõiduki lubatud täismassi ja tühimassi vahe.

Panipaigad57
Kandevõime arvutamiseks
sisestage oma sõiduki andmed
kaalude tabelisse käesoleva
käsiraamatu alguses.
EÜ tühimass sisaldab juhi (68 kg),
pagasi (7 kg) ja kõikide vedelike
(paak täidetud 90 %) massi.
Valikvarustus ja lisaseadmed
suurendavad tühimassi.

58Näidikud ja juhtseadisedNäidikud ja
juhtseadisedJuhtseadised ................................ 58
Hoiatustuled, näidikud ja märgu‐ tuled ............................................. 62
Infonäidikud ................................. 72
Teated sõiduki kohta ...................83
Sõiduki isikupärastamine .............83Juhtseadised
Rooli reguleerimine
Vabastada hoob, reguleerida rooli,
lukustada hoob ja veenduda, et see
on täielikult lukustunud.
Rooli tohib reguleerida ainult siis, kui
sõiduk ei liigu ja roolilukusti on
vabastatud.
Juhtseadised roolil
Infotainment-süsteemi ja püsikiiruse
regulaatorit saab juhtida roolil
paiknevate nuppude abil.
Lisateavet vt infotainment-süsteemi
kasutusjuhendist.
Püsikiiruse regulaator 3 121.
