OPEL AMPERA E 2017.5 Instruksjonsbok

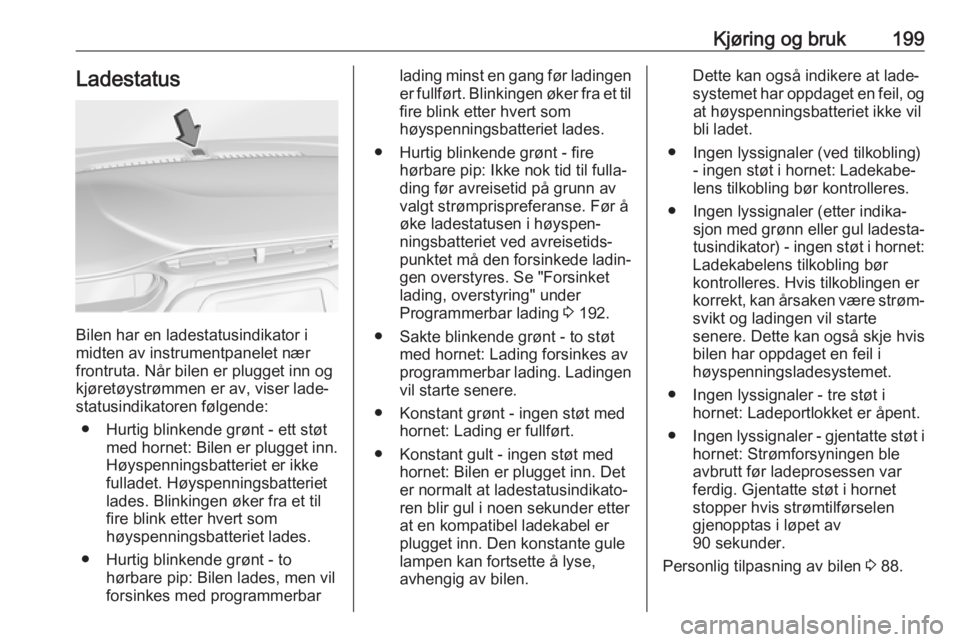

Kjøring og bruk199Ladestatus
Bilen har en ladestatusindikator i
midten av instrumentpanelet nær
frontruta. Når bilen er plugget inn og kjøretøystrømmen er av, viser lade‐
statusindikatoren følgende:
● Hurtig blinkende grønt - ett støt med hornet: Bilen er plugget inn.
Høyspenningsbatteriet er ikke
fulladet. Høyspenningsbatteriet
lades. Blinkingen øker fra et til
fire blink etter hvert som
høyspenningsbatteriet lades.
● Hurtig blinkende grønt - to hørbare pip: Bilen lades, men vil
forsinkes med programmerbar
lading minst en gang før ladingen er fullført. Blinkingen øker fra et til
fire blink etter hvert som
høyspenningsbatteriet lades.
● Hurtig blinkende grønt - fire hørbare pip: Ikke nok tid til fulla‐
ding før avreisetid på grunn av
valgt strømprispreferanse. Før å
øke ladestatusen i høyspen‐ ningsbatteriet ved avreisetids‐
punktet må den forsinkede ladin‐
gen overstyres. Se "Forsinket lading, overstyring" under
Programmerbar lading 3 192.
● Sakte blinkende grønt - to støt med hornet: Lading forsinkes av
programmerbar lading. Ladingen vil starte senere.
● Konstant grønt - ingen støt med hornet: Lading er fullført.
● Konstant gult - ingen støt med hornet: Bilen er plugget inn. Det
er normalt at ladestatusindikato‐
ren blir gul i noen sekunder etter
at en kompatibel ladekabel er
plugget inn. Den konstante gule
lampen kan fortsette å lyse,
avhengig av bilen.Dette kan også indikere at lade‐
systemet har oppdaget en feil, og at høyspenningsbatteriet ikke vil
bli ladet.
● Ingen lyssignaler (ved tilkobling) - ingen støt i hornet: Ladekabe‐
lens tilkobling bør kontrolleres.
● Ingen lyssignaler (etter indika‐ sjon med grønn eller gul ladesta‐tusindikator) - ingen støt i hornet:
Ladekabelens tilkobling bør
kontrolleres. Hvis tilkoblingen er
korrekt, kan årsaken være strøm‐
svikt og ladingen vil starte
senere. Dette kan også skje hvis
bilen har oppdaget en feil i
høyspenningsladesystemet.
● Ingen lyssignaler - tre støt i hornet: Ladeportlokket er åpent.
● Ingen lyssignaler - gjentatte støt i
hornet: Strømforsyningen ble
avbrutt før ladeprosessen var
ferdig. Gjentatte støt i hornet
stopper hvis strømtilførselen
gjenopptas i løpet av
90 sekunder.
Personlig tilpasning av bilen 3 88.

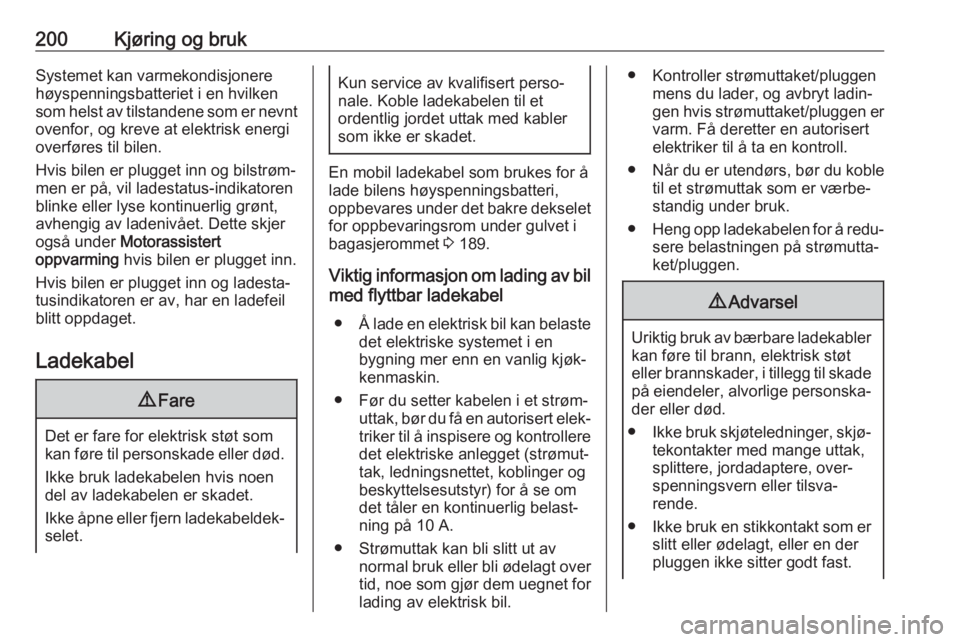

200Kjøring og brukSystemet kan varmekondisjonere
høyspenningsbatteriet i en hvilken
som helst av tilstandene som er nevnt ovenfor, og kreve at elektrisk energi
overføres til bilen.
Hvis bilen er plugget inn og bilstrøm‐ men er på, vil ladestatus-indikatoren
blinke eller lyse kontinuerlig grønt,
avhengig av ladenivået. Dette skjer
også under Motorassistert
oppvarming hvis bilen er plugget inn.
Hvis bilen er plugget inn og ladesta‐
tusindikatoren er av, har en ladefeil
blitt oppdaget.
Ladekabel9 Fare
Det er fare for elektrisk støt som
kan føre til personskade eller død.
Ikke bruk ladekabelen hvis noen
del av ladekabelen er skadet.
Ikke åpne eller fjern ladekabeldek‐ selet.
Kun service av kvalifisert perso‐
nale. Koble ladekabelen til et
ordentlig jordet uttak med kabler
som ikke er skadet.
En mobil ladekabel som brukes for å
lade bilens høyspenningsbatteri,
oppbevares under det bakre dekselet
for oppbevaringsrom under gulvet i
bagasjerommet 3 189.
Viktig informasjon om lading av bil med flyttbar ladekabel
● Å lade en elektrisk bil kan belaste
det elektriske systemet i en
bygning mer enn en vanlig kjøk‐
kenmaskin.
● Før du setter kabelen i et strøm‐ uttak, bør du få en autorisert elek‐
triker til å inspisere og kontrollere det elektriske anlegget (strømut‐
tak, ledningsnettet, koblinger og
beskyttelsesutstyr) for å se om
det tåler en kontinuerlig belast‐
ning på 10 A.
● Strømuttak kan bli slitt ut av normal bruk eller bli ødelagt overtid, noe som gjør dem uegnet forlading av elektrisk bil.
● Kontroller strømuttaket/pluggen mens du lader, og avbryt ladin‐
gen hvis strømuttaket/pluggen er varm. Få deretter en autorisert
elektriker til å ta en kontroll.
● Når du er utendørs, bør du koble
til et strømuttak som er værbe‐
standig under bruk.
● Heng opp ladekabelen for å redu‐
sere belastningen på strømutta‐
ket/pluggen.9 Advarsel
Uriktig bruk av bærbare ladekabler
kan føre til brann, elektrisk støt
eller brannskader, i tillegg til skade
på eiendeler, alvorlige personska‐ der eller død.
● Ikke bruk skjøteledninger, skjø‐
tekontakter med mange uttak,
splittere, jordadaptere, over‐
spenningsvern eller tilsva‐
rende.
● Ikke bruk en stikkontakt som er
slitt eller ødelagt, eller en der
pluggen ikke sitter godt fast.

Kjøring og bruk201● Ikke bruk en stikkontakt somikke er skikkelig jordet.
● Ikke bruk en stikkontakt der kretsen er i bruk av andre
forbrukere.9 Advarsel
Les sikkerhetsvarslingene og
instruksjonene før dette produktet
tas i bruk. Manglende etterfølgelse
av varslinger og instruksjoner kanmedføre elektrisk støt, brann og/
eller alvorlige skader.
Forlat aldri barn uten oppsikt i
nærheten av bilen når bilen lades
og la aldri barn leke med ladeka‐
belen.
Hvis den medfølgende pluggen
ikke passer i den elektriske
kontakten, må pluggen ikke modi‐ fiseres. Avtal med en autorisert
elektriker for inspeksjon av den
elektriske kontakten.
Ikke sett fingrene inn i den elek‐
triske bilkontakten.
9 Advarsel
For å redusere brannfaren skal
installasjoner samsvare med
kravene fra National Electric Code IEC 60364 - Elektriske installasjo‐
ner i bygninger, avhengig av regio‐ nen hvor enheten skal installeres.
Installatøren skal overholde alle
lokale tilleggskrav fra land og/eller
kommune.
Ikke bruk dette produktet hvis den fleksible strømledningen eller den
elektriske billedningen er slitt, eller
viser noen andre tegn på skader.
Ikke bruk dette produktet hvis
boksen for bilpluggen er brutt,
sprukket, åpen eller viser noen
andre tegn på skader.
Pluggen skal settes inn i en
passende elektrisk kontakt som er
korrekt installert i samsvar med
alle lokale regler og forskrifter.
Ikke modifiser pluggen som leve‐
res med produktet. Hvis pluggen
ikke passer i den elektriske
kontakten, må det installeres en
korrekt kontakt av en autorisert
elektriker. Hvis det mangler
jording, vil ladekabelindikatorene
vise en elektrisk systemfeil og
bilen vil kanskje ikke bli ladet.
1. Kjøretøyplugg
2. Beskyttelsesdeksel
3. Status-indikatorer
4. Veggplugg
Statusindikator for ladekabel
Etter innplugging av ladekabelen vil
den gjennomføre en rask selvtest.
Verifiser status for ladekabelen.

202Kjøring og bruk●c lyser grønt og d er av, lade‐
kabelen er klar for lading av bilen.
● c blinker grønt og d er av: Feil i
elektrisk uttak/plugg: Ladekabe‐
len har registrert at elektrisk
uttak/plugg er overopphetet.
Bruk et annet elektrisk uttak eller få undersøkt det elektriske utta‐
ket av en kvalifisert elektriker.
Tilbakestill ladekabelen ved å trekke ut ladekabelen fra det
elektriske uttaket og sette den inn igjen.
● c er av og d blinker rødt: Bilfeil:
Ladekabelens kretsbryter for
jordingsfeil er utløst. Sørg for at
det ikke er noen fysiske skader
på ladekabelen og at pluggen i
bilen er satt helt inn og har god
kontakt. Tilbakestill ladekabelen
ved å trekke den ut fra det elek‐
triske uttaket og sette den inn
igjen. Hvis feilen fortsatt er
tilstede, må et verksted kontaktes
for service
● c fast grønt og d blinker rødt:
Feil i ladekabel: Ladekabelen har
registrert et mulig problem med
ladekabelen. Tilbakestill ladeka‐belen ved å trekke den ut fra det
elektriske uttaket og sette den inn igjen. Hvis feilen vedvarer, må du be om hjelp fra et verksted.
Hvis det ikke lyser noen statusindika‐ torer, må du kontrollere at det er
strøm i det elektriske uttaket.
Valg av lademodus9 Advarsel
Hvis kapasiteten til strømkretsen
eller vekselstrømsuttaket ikke er
kjent, må bare det laveste ladeni‐ vået brukes inntil en godkjent elek‐ triker har inspisert kretsens kapa‐
sitet. Et ladenivå som overstiger
kapasiteten til strømkretsen eller
vekselstrømsuttaket, kan føre til
brann eller skade på strømkret‐
sen.
Les dette
Når du velger et redusert ladenivå,
økes ladetiden.
Valg av ladegrense kan utføres i
Foretrukket ladegrense -skjermen på
informasjonsdisplayet. Valg av lade‐
grense 3 192.
Jordingsinstruksjoner
Dette produktet må være jordet. Hvis
det oppstår funksjonsfeil eller brudd i
dette produktet, vil jordingen gi en vei
med minst motstand for den elek‐
triske strømmen slik at faren for elek‐
trisk støt reduseres. Dette produktet
er utstyrt med en kabel som har en jordingsleder for utstyret og en
jordingskontakt. Pluggen må settes
inn i et passende uttak som er korrekt installert og jordet i samsvar med allelokale regler og forskrifter.9 Advarsel
Feil tilkobling av ladekabelens
jording kan medføre elektrisk støt. Kontroller med en autorisert elek‐
triker hvis det er tvil om ladekret‐
sen er korrekt jodet. Ikke modifiser pluggen som leveres med produk‐
tet. Hvis den ikke passer i den

Kjøring og bruk203elektriske kontakten, må det
installeres en korrekt kontakt av en autorisert elektriker.
Monteringsinstruksjoner for
ladekabel
Velg et passende, stabilt sted for
montering av ladekabelen. Den
riktige høyden for montering av lade‐
kabel er 91 cm fra gulvet.
Fordel hullene med avstand 18,7 cm
fra hverandre.
Sett inn monteringsskruene og la
hodene på skruene stikke ut 5 mm fra
overflaten.
Fest ladekabelen sikkert på skruene.
Koble til veggpluggen i det elektriske uttaket.
Koble til bilpluggen i ladeporten.
Elektriske kravMerk
Ikke bruk bærbart eller stasjonært
reservegenereringsutstyr til å lade bilen. Det kan føre til skade på
bilens ladesystem. Bare lad bilen
med strøm fra strømnettet.
Valg av ladegrense 3 192.
Modus for redusert grense lar deg bruke en ikke-dedikert krets, men
dette øker ladetiden.
Denne bilen kan lades med en stan‐
dard ladekabel for bil, som oppfyller
én eller flere av følgende standarder:
● SAE J1772
● SAE J2847-2
● IEC 61851-1
● IEC 61851-22
● IEC 61851-23
● IEC 61851-24
● IEC 62196-1
● IEC 62196-2
● IEC 62196-3
● ISO 15118
Sørg for at alle lokale elektriske
regler/standarder er tilfredsstilt for en
kontinuerlig lading med 10 ampere.
Følg alltid monteringsinstruksjonene
for ladeutstyret. Kontakt et verksted
for mer informasjon.9 Advarsel
Hvis kapasiteten til strømkretsen
eller vekselstrømsuttaket ikke er
kjent, må bare det laveste ladeni‐ vået brukes inntil en godkjent elek‐ triker har inspisert kretsens kapa‐
sitet. Et ladenivå som overstiger
kapasiteten til strømkretsen eller
vekselstrømsuttaket, kan føre til
brann eller skade på strømkret‐
sen.

204Kjøring og brukTauing
Generell informasjon
Bilen er verken laget eller beregnet
for å slepe en tilhenger eller et annet
kjøretøy.

Pleie av bilen205Pleie av bilenGenerell informasjon..................205
Tilbehør og endringer av bilen . 205
Løfting av bilen ........................ 206
Lagring av bilen .......................206
Kontroll av bilen .........................207
Utføre arbeider ........................ 207
Panser ..................................... 208
Kjølesystem ............................. 209
Spylervæske ............................ 211
Bremser ................................... 211
Bremsevæske ......................... 211
Bilbatteri .................................. 212
Skifte viskerblad ......................213
Hovedlysjustering ....................214
Skifte pære ................................ 214
Halogenpærer ......................... 214
Xenon hovedlys .......................215
Blinklys foran ........................... 215
Baklys ...................................... 215
Blinklys på siden ......................215
Skiltlys ..................................... 216
Elektrisk anlegg ......................... 216
Høyspenningsenheter og ledninger ................................. 216Overbelastning i elektriskesystemer ................................. 216
Sikringer .................................. 217
Sikringsboksen i motorrommet 219
Sikringsboksen i instrumentpanelet ...................222
Verktøy i bilen ............................ 225
Verktøy .................................... 225
Hjul og dekk ............................... 226
Dekk ........................................ 226
Vinterdekk ............................... 226
Dekkbetegnelser .....................226
Dekktrykk ................................. 227
Dekktrykkovervåking ...............228
Mønsterdybde ......................... 230
Dekkskift, og hjuldimensjon .....231
Hjulkapsler ............................... 231
Kjettinger ................................. 231
Bruk av startkabler .....................232
Tauing ........................................ 234
Tauing av bilen ........................ 234
Taue en annen bil ....................235
Utvendig pleie ............................ 235
Innvendig pleie ........................ 237Generell informasjon
Tilbehør og endringer avbilen
Vi anbefaler å bruke originale deler og tilbehør samt fabrikkgodkjente deler
for den spesifikke biltypen. Vi kan ikke vurdere eller garantere påliteligheten
av andre produkter – selv om de har en offentlig eller annen godkjenning.
Modifikasjoner, ombygging eller
andre endringer i forhold til stan‐
dardspesifikasjonene (herunder
modifikasjoner av programvare og
elektroniske kontrollenheter) kan
gjøre garantien fra Opel ugyldig. Slike
endringer kan også påvirke føreras‐
sistansesystemer og medføre at bilen
ikke lenger samsvarer med driftstilla‐
telsen, samt påvirke gyldigheten av
bilens registrering.Merk
Under transport av bilen på tog
eller på bergingsbil, kan skvettlap‐
pene bli skadet.

206Pleie av bilenLøfting av bilen9Advarsel
Feil løfting av bilen kan føre til
alvorlige personskader og skader
på bilen.
Bilen må bare løftes av opplært
personale og i et autorisert verk‐
sted.
Jekkposisjon for løfteplattform
Plassering av den bakre armen til
løfteplattformen på understellet.
Plassering av fremre arm på løfte‐
plattform på understellet.
Det kan være nødvendig med ramper under fronthjulene for å gi nødvendig
klaring for visse løfteplattformer.
Lagring av bilen Parkering i lengre tid
Hvis bilen skal settes bort for flere
måneder:
● Vask og voks bilen.
● Få kontroller voksen i motorrom‐ met og på understellet.
● Rengjør og konserver gummitet‐ ningene.
● Tøm spylervæskebeholderen.
● Kontroller kjølevæskens frost- og
rustbeskyttelse.
● Juster dekktrykket til verdien for full belastning.
● Parker bilen på et tørt sted med god gjennomlufting. Aktiver P.
Sørg for at bilen ikke triller.
● Trekk ikke til håndbremsen.
● Åpne motorpanseret, lukk alle dører og lås bilen.Opp til fire uker
Plugg inn ladekabelen.Fire uker til 12 måneder ● Lad ut høyspenningsbatteriet til det gjenstår to eller tre streker påbatteriområdeindikatoren (batte‐
risymbol) i instrumentgruppen.
● Ikke plugg inn ladekabelen
● Lagre alltid bilen på et sted med temperaturer mellom -10 °C og
30 °C.

Pleie av bilen207● Hvis bilen lagres i ekstremetemperaturer, kan høyspen‐
ningsbatteriet bli skadet.
● Fjern den sorte negative kabelen
(-) fra 12 volt-bilbatteriet og fest
en drypplader til klemmene på
bilbatteriet eller behold 12 volt-
bilbatterikablene tilkoblet og bruk
drypplader på de positive (+) og
negative (-) klemmene i motor‐
rommet.Merk
Bilen er utstyrt med et AGM 12-
volts batteri. Dette batteriet kan
skades ved bruk av feil type
kompensasjonslader.
Det må brukes en AGM-kompati‐ bel lader, og riktig innstilling må
velges.
Følg anvisningene fra produsen‐
ten av kompensasjonsladeren.
Etter at bilbatteriet er gjeninnkoblet,
er det mulig at bilen ikke fungerer.
Hvis dette skjer, kan det hende at
høyspenningsbatteriet trenger lading.
Ta i bruk bilen igjen
Når bilen skal tas i bruk igjen: ● Koble polklemmen til bilbatteriets
minuspol. Aktiver elektronikken
til de elektriske vinduene.
● Kontroller dekktrykket.
● Fyll opp spylervæskebeholde‐ ren.
● Kontroller kjølevæskenivået. ● Monter eventuelt nummerskiltet.Kontroll av bilen
Utføre arbeider9 Fare
Du må aldri forsøke å utføre vedli‐
keholdsarbeid på komponenter til
høyspenningsbatteriet på egen
hånd. Du kan bli skadet, og bilen
kan bli skadet. Service på og repa‐
rasjon av komponentene til disse
høyspenningsbatteriene må kun
utføres av kvalifiserte servicetek‐
nikere med nødvendig kunnskap
og riktig verktøy. Utsetting for høy

208Pleie av bilenspenning kan føre til støt,
brannskader og død. Høyspen‐
ningskomponentene i bilen kan
bare repareres av mekanikere
med spesialopplæring.
Høyspenningskomponentene kan
identifiseres ved hjelp av etiketter.
Ikke demonter, åpne, ta fra
hverandre eller modifiser disse
komponentene. Høyspennings‐
kabler eller -ledninger har oransje overtrekk. Ikke stikk, manipuler,skjær eller modifiser høyspen‐
ningskabler eller -ledninger.9 Advarsel
Kontroller i motorrommet må bare
utføres når bilen er slått av.
Kjøleviften kan begynne å gå også etter at bilen er slått av.
Merk
Selv små mengder urenheter kan
føre til skader på systemer i bilen.
Urenheter må ikke komme i
kontakt med væskene, beholder‐
lokkene eller peilepinnene.
Panser
Åpne
1. Trekk i utløserhendelen, og før den tilbake til utgangsstillingen.
2. Flytt sikkerhetsfestet sidelengsmot bilens venstre side og åpne
panseret.
