Förvaring59föremål i systemet och inte skjuta
det bakåt. Uppsök en verkstad för
att få hjälp.
Dra nummerskyltshållaren uppåt och
sätt in hållarstöden helt i hållarna.
Montera baklyktorna
Ta först ut den bakre ( 1), sedan den
främre ( 2) baklyktan ur deras fack.
Fäll ut glödlampshållaren på baklyk‐
tans baksida helt.
Tryck ner låsspaken och tryck in glöd‐
lampshållaren i hållaren tills det tar
stopp.
Gör likadant med båda lamporna.

60Förvaring
Kontrollera kablarnas och lampornas
lägen så du ser att de är korrekt mon‐ terade och sitter säkert i sina lägen.
Lås det inbyggda
transportsystemet
Vrid först tillbaka det vänstra låsvre‐
det ( 1) och därefter det högra låsvre‐
det ( 2) tills de når sitt stoppläge. Båda
låsvreden måste peka bakåt, annars
finns det risk för att cykelhållaren inte
fungerar säkert.
Observera!
Stäng bakluckan.
Fäll ut pedalaxelhylsorna
Fäll upp pedalaxelhylsan tills diago‐
nalstödet låser fast, eller båda vid be‐ hov.

Förvaring61

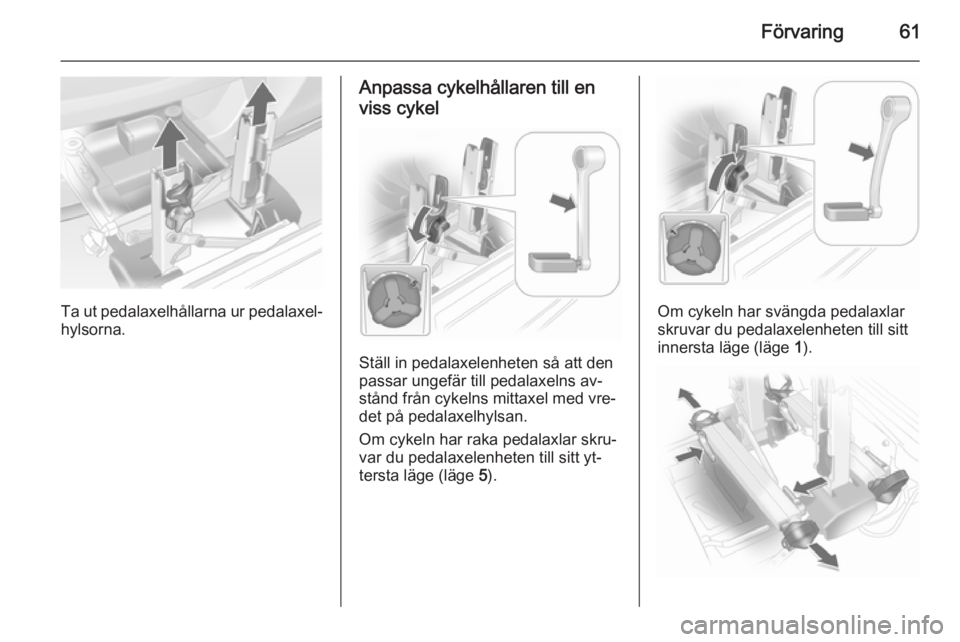

Ta ut pedalaxelhållarna ur pedalaxel‐
hylsorna.
Anpassa cykelhållaren till en
viss cykel
Ställ in pedalaxelenheten så att den
passar ungefär till pedalaxelns av‐ stånd från cykelns mittaxel med vre‐
det på pedalaxelhylsan.
Om cykeln har raka pedalaxlar skru‐
var du pedalaxelenheten till sitt yt‐
tersta läge (läge 5).
Om cykeln har svängda pedalaxlar
skruvar du pedalaxelenheten till sitt
innersta läge (läge 1).

62Förvaring

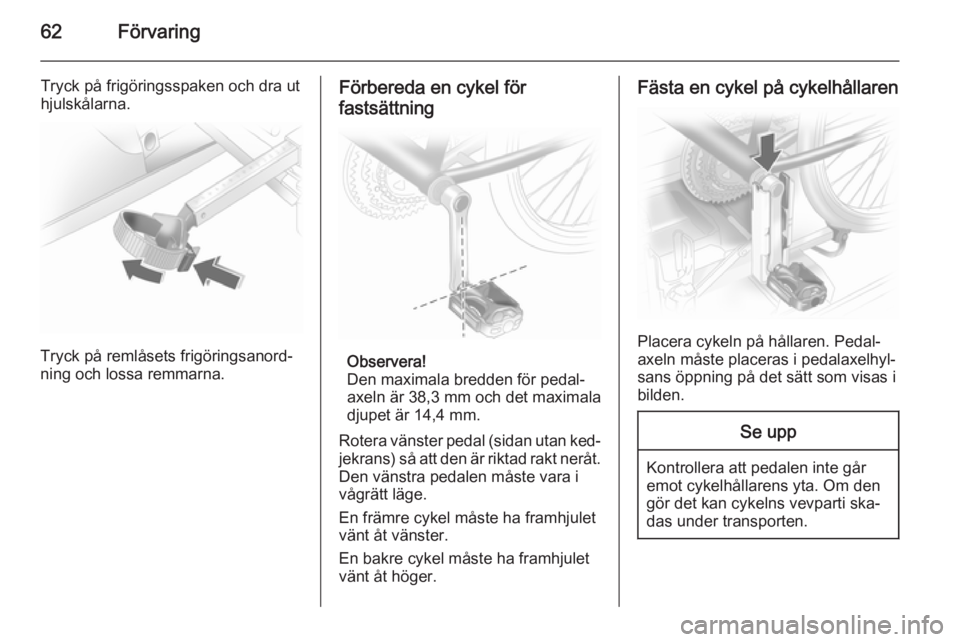

Tryck på frigöringsspaken och dra ut
hjulskålarna.
Tryck på remlåsets frigöringsanord‐
ning och lossa remmarna.
Förbereda en cykel för
fastsättning
Observera!
Den maximala bredden för pedal‐
axeln är 38,3 mm och det maximala
djupet är 14,4 mm.
Rotera vänster pedal (sidan utan ked‐
jekrans) så att den är riktad rakt neråt. Den vänstra pedalen måste vara i
vågrätt läge.
En främre cykel måste ha framhjulet
vänt åt vänster.
En bakre cykel måste ha framhjulet
vänt åt höger.
Fästa en cykel på cykelhållaren
Placera cykeln på hållaren. Pedal‐
axeln måste placeras i pedalaxelhyl‐
sans öppning på det sätt som visas i
bilden.
Se upp
Kontrollera att pedalen inte går
emot cykelhållarens yta. Om den
gör det kan cykelns vevparti ska‐
das under transporten.

Förvaring63

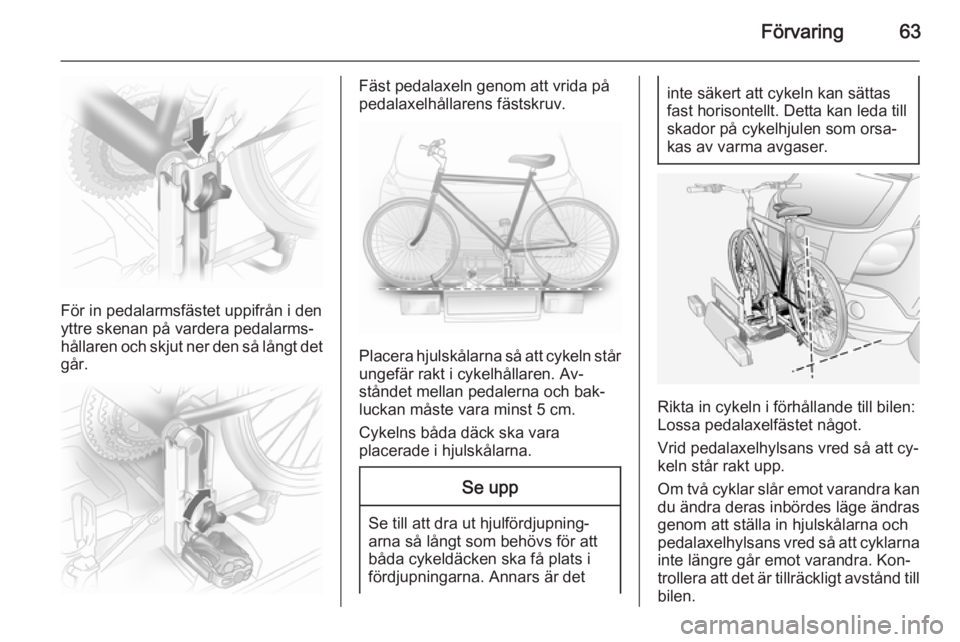

För in pedalarmsfästet uppifrån i den
yttre skenan på vardera pedalarms‐
hållaren och skjut ner den så långt det går.
Fäst pedalaxeln genom att vrida på
pedalaxelhållarens fästskruv.
Placera hjulskålarna så att cykeln står ungefär rakt i cykelhållaren. Av‐
ståndet mellan pedalerna och bak‐
luckan måste vara minst 5 cm.
Cykelns båda däck ska vara
placerade i hjulskålarna.
Se upp
Se till att dra ut hjulfördjupning‐
arna så långt som behövs för att
båda cykeldäcken ska få plats i
fördjupningarna. Annars är det
inte säkert att cykeln kan sättas
fast horisontellt. Detta kan leda till skador på cykelhjulen som orsa‐
kas av varma avgaser.
Rikta in cykeln i förhållande till bilen:
Lossa pedalaxelfästet något.
Vrid pedalaxelhylsans vred så att cy‐
keln står rakt upp.
Om två cyklar slår emot varandra kan du ändra deras inbördes läge ändras
genom att ställa in hjulskålarna och
pedalaxelhylsans vred så att cyklarna
inte längre går emot varandra. Kon‐
trollera att det är tillräckligt avstånd till
bilen.

64Förvaring

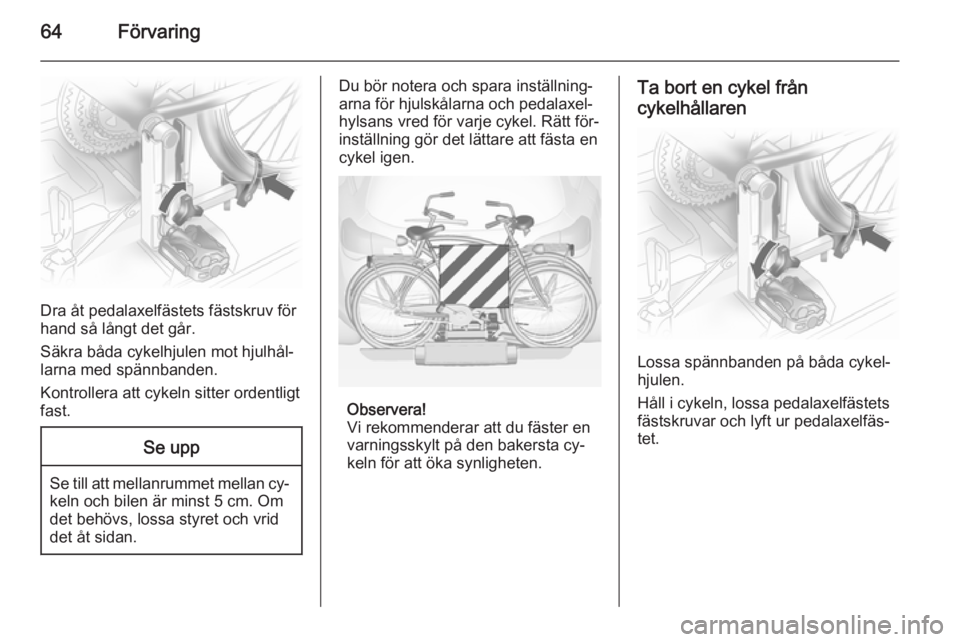

Dra åt pedalaxelfästets fästskruv för
hand så långt det går.
Säkra båda cykelhjulen mot hjulhål‐
larna med spännbanden.
Kontrollera att cykeln sitter ordentligt
fast.
Se upp
Se till att mellanrummet mellan cy‐ keln och bilen är minst 5 cm. Om
det behövs, lossa styret och vrid
det åt sidan.
Du bör notera och spara inställning‐
arna för hjulskålarna och pedalaxel‐
hylsans vred för varje cykel. Rätt för‐
inställning gör det lättare att fästa en
cykel igen.
Observera!
Vi rekommenderar att du fäster en
varningsskylt på den bakersta cy‐
keln för att öka synligheten.
Ta bort en cykel från
cykelhållaren
Lossa spännbanden på båda cykel‐
hjulen.
Håll i cykeln, lossa pedalaxelfästets
fästskruvar och lyft ur pedalaxelfäs‐
tet.

Förvaring65
Skjut in det inbyggda
transportsystemet
Tryck in pedalarmsfästena i pedal‐
armshållarna på det sätt som bilden
visar.
Sätt i fästremmarna i remlåsen och
dra åt så långt som möjligt.
Tryck på frigöringsspaken och tryck in
hjulskålarna så långt det går.
Lossa diagonalstödets låsspak och
fäll ner pedalaxelhylsan, eller båda
om de använts.
9 Varning
Risk för klämskador.

66Förvaring
Vrid först det högra låsvredet (1)
framåt och därefter det vänstra lås‐
vredet ( 2) tills de kan placeras i sina
respektive urtag.
Tryck ner låsspaken och dra båda
lamphållarna ur sina fästen.
Fäll in lamphållarna på baklyktornas
baksidor.
Placera först det främre ( 1) och sedan
det bakre ( 2) bakljuset i förvarings‐
groparna och tryck ner dem så långt
det går. Tryck in alla kablar ordentligt
i sina styrningar, så att de inte skadas.
Dra nummerskyltshållaren uppåt och
fäll ned den i horisontellt läge.
Öppna bakluckan.

Förvaring67
Lyft upp frigöringsspaken och håll
den så. Lyft systemet något och tryck in det i stötfångaren tills det spärras.
Frigöringsspaken ska återgå till sitt
ursprungliga läge.9 Varning
Om systemet inte kan gå i ingrepp
korrekt bör du uppsöka en verk‐stad.
Lastrum
Förvaringsfack i lastrummet
Finns på båda sidor av lastrummets
golv.
Insynsskydd lastrum Lägg inga föremål på skyddet.
Stänga insynsskyddet
Dra insynsskyddet mot bilens bak‐
vagn med handtaget och sätt hållarna i fästena på båda sidor av lastrum‐
met.
Öppna insynsskyddet
Ta bort insynsskyddet från sidohål‐
larna. Insynsskyddet rullas ihop auto‐ matiskt.

68Förvaring
Ta bort insynsskyddet
Öppna insynsskyddet. Dra hållarna
på båda sidor av insynsskyddet mot
mitten av bilen, lyft upp och ta bort in‐ synsskyddet från sidostyrningarna.
Montera i omvänd ordning.
Lucka till
förvaringsutrymme under
lastrumsgolv
Dra golvskyddets handtag uppåt för
att komma åt förvaringsfacket i golvet bak.
För att komma åt förvaringsfacket i la‐
strumsgolvet trycker du, beroende på
version, båda spakarna på golvskyd‐
det mot handtaget och lyfter skyddet i handtaget.
