Säilytys59
Polkupyörän akseliväli ei saa ylittää
1,15 metriä. Muuten polkupyörää ei
voi kiinnittää turvallisesti.
Kun telinettä ei käytetä, se täytyy
työntää takaisin auton lattiaan.
Takakuljetusjärjestelmään on saata‐
vana lisävarusteena monitoimilaa‐
tikko.
Polkupyörissä ei saa olla esineitä,
jotka voivat irrota kuljetuksessa.Huomio
Älä kiinnitä hiilikuituisilla poljin‐ kammilla varustettuja polkupyöriä
pyöräkannattimiin. Polkupyörät
voivat vahingoittua.

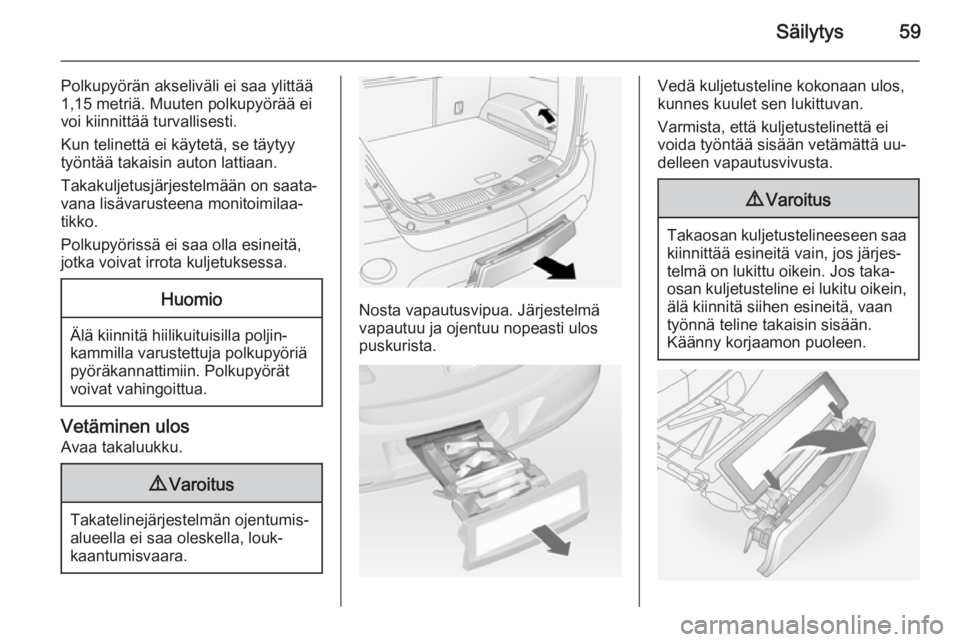

Vetäminen ulos
Avaa takaluukku.
9 Varoitus
Takatelinejärjestelmän ojentumis‐
alueella ei saa oleskella, louk‐
kaantumisvaara.
Nosta vapautusvipua. Järjestelmä
vapautuu ja ojentuu nopeasti ulos
puskurista.
Vedä kuljetusteline kokonaan ulos,
kunnes kuulet sen lukittuvan.
Varmista, että kuljetustelinettä ei
voida työntää sisään vetämättä uu‐
delleen vapautusvivusta.9 Varoitus
Takaosan kuljetustelineeseen saa
kiinnittää esineitä vain, jos järjes‐
telmä on lukittu oikein. Jos taka‐
osan kuljetusteline ei lukitu oikein,
älä kiinnitä siihen esineitä, vaan
työnnä teline takaisin sisään.
Käänny korjaamon puoleen.

60Säilytys

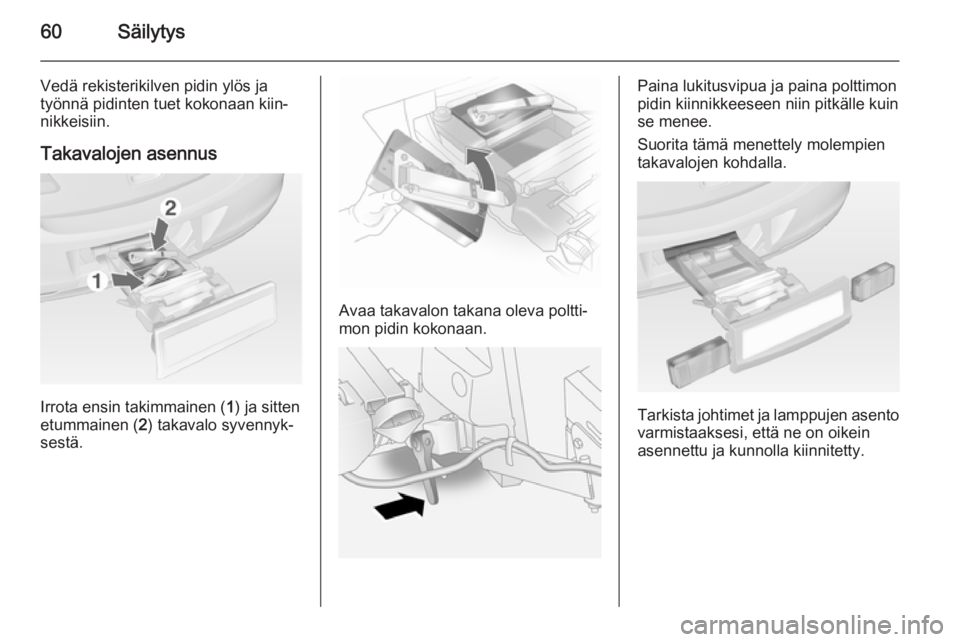

Vedä rekisterikilven pidin ylös ja
työnnä pidinten tuet kokonaan kiin‐
nikkeisiin.
Takavalojen asennus
Irrota ensin takimmainen ( 1) ja sitten
etummainen ( 2) takavalo syvennyk‐
sestä.
Avaa takavalon takana oleva poltti‐
mon pidin kokonaan.
Paina lukitusvipua ja paina polttimon
pidin kiinnikkeeseen niin pitkälle kuin
se menee.
Suorita tämä menettely molempien
takavalojen kohdalla.
Tarkista johtimet ja lamppujen asento
varmistaaksesi, että ne on oikein
asennettu ja kunnolla kiinnitetty.

Säilytys61
Takaosan kuljetustelineen
lukitus

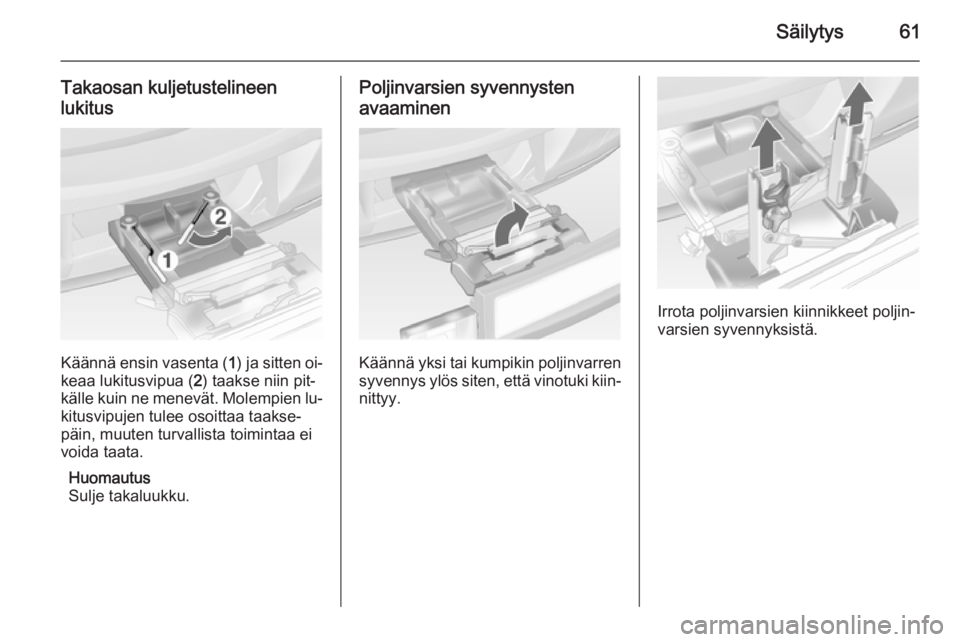

Käännä ensin vasenta ( 1) ja sitten oi‐
keaa lukitusvipua ( 2) taakse niin pit‐
källe kuin ne menevät. Molempien lu‐
kitusvipujen tulee osoittaa taakse‐
päin, muuten turvallista toimintaa ei voida taata.
Huomautus
Sulje takaluukku.
Poljinvarsien syvennysten
avaaminen
Käännä yksi tai kumpikin poljinvarren syvennys ylös siten, että vinotuki kiin‐
nittyy.
Irrota poljinvarsien kiinnikkeet poljin‐
varsien syvennyksistä.

62Säilytys

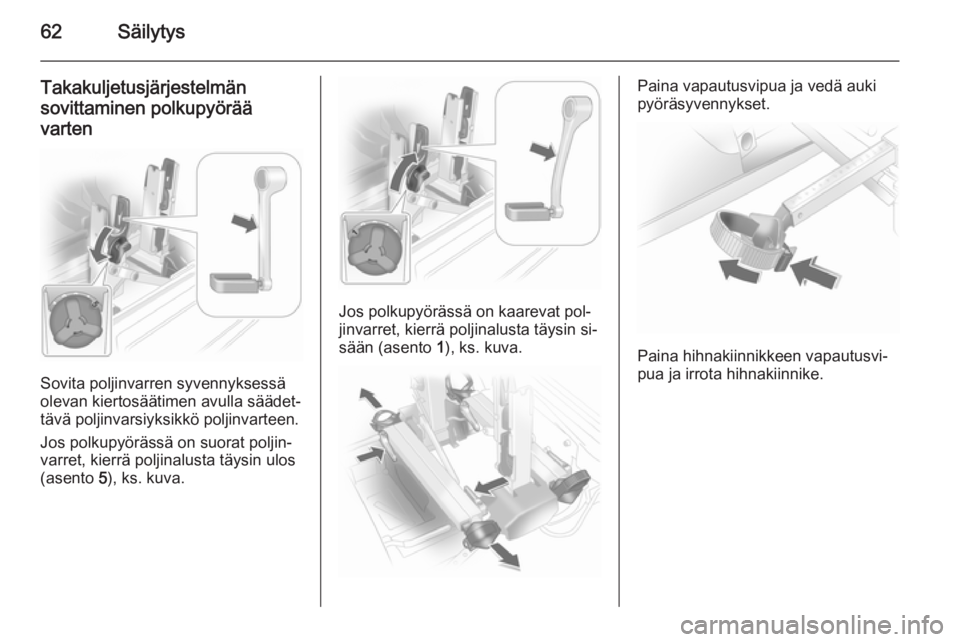

Takakuljetusjärjestelmänsovittaminen polkupyöräävarten
Sovita poljinvarren syvennyksessä
olevan kiertosäätimen avulla säädet‐
tävä poljinvarsiyksikkö poljinvarteen.
Jos polkupyörässä on suorat poljin‐varret, kierrä poljinalusta täysin ulos
(asento 5), ks. kuva.
Jos polkupyörässä on kaarevat pol‐
jinvarret, kierrä poljinalusta täysin si‐ sään (asento 1), ks. kuva.
Paina vapautusvipua ja vedä auki
pyöräsyvennykset.
Paina hihnakiinnikkeen vapautusvi‐
pua ja irrota hihnakiinnike.

Säilytys63
Polkupyörän valmistelu
kiinnitystä varten
Huomautus
Suurin poljinkammen leveys on
38,3 mm ja suurin syvyys on
14,4 mm.
Käännä vasen poljin (ilman ketjuham‐ maspyörää) pystysuuntaan alaspäin.
Vasemman poljinvarren polkimen tu‐
lee olla vaaka-asennossa.
Etummaisen polkupyörän etupyörän
tulee olla suunnattuna vasemmalle.
Takimmaisen polkupyörän etupyörän
tulee olla suunnattuna oikealle.
Polkupyörän kiinnittäminen
takakuljetusjärjestelmään
Aseta polkupyörä paikalleen. Poljin‐
varsi tulee asettaa poljinvarren sy‐
vennykseen kuvan mukaisesti.
Huomio
Varmista, että poljin ei kosketa ta‐ kakuljetusjärjestelmän pintaa.
Muuten polkupyörän kampisarja
voi vaurioitua kuljetuksen aikana.
Aseta poljinpidike yläkautta poljinteli‐
neen ulompaan kiskoon ja paina se
niin alas kuin se menee.

64Säilytys

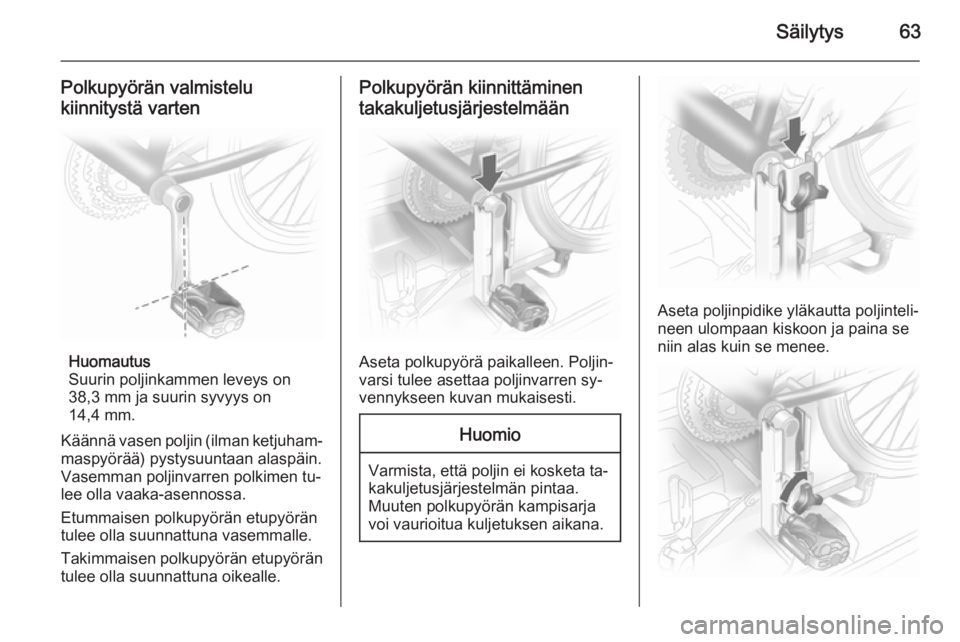

Kiinnitä poljinvarsi kiertämällä poljin‐
varren kiinnikkeen kiinnitysruuvia.
Aseta pyöräsyvennykset siten, että
polkupyörä on suunnilleen vaaka-
asennossa. Tässä polkimien ja taka‐
luukun välisen etäisyyden tulee olla
ainakin 5 cm.
Molempien polkupyörän pyörien tulee
olla syvennyksissä.
Huomio
Vedä kumpikin pyöräsyvennys riit‐ tävän ulos, jotta polkupyörän kum‐ pikin rengas osuu syvennykseen.
Muussa tapauksessa polkupyörän
vaakasuuntainen kiinnitys ei ole
varma. Huomiotta jättäminen
saattaa aiheuttaa polkupyörän
pyörien vahingoittumisen kuu‐
mista pakokaasuista.

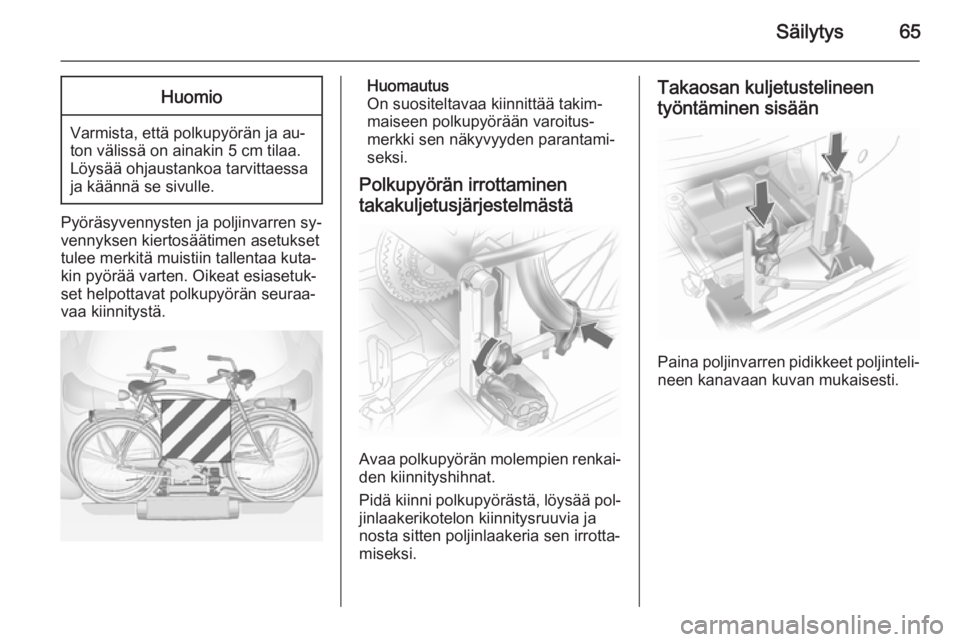

Kohdista polkupyörä siten, että se on auton mittojen sisäpuolelle: Löysää
hiukan poljinkiinnitystä.
Aseta polkupyörä pystyasentoon pol‐
jinvarren syvennyksessä käyttäen
kiertosäädintä.
Jos kaksi polkupyörää osuu toisiinsa,
niiden keskinäistä asentoa voidaan
muuttaa säätämällä pyöräsyvennyk‐
siä ja poljinvarren syvennyksen kier‐
tosäädintä, kunnes polkupyörät eivät
enää kosketa toisiaan. Varmista, että
etäisyys autosta on riittävän suuri.
Kiristä poljinlaakerikotelon kiinnitys‐
ruuvi käsin maksimitiukkuuteen.
Kiinnitä polkupyörän molemmat pyö‐ rät kiinnityshihnoilla pyöräkiinnikkei‐siin.
Tarkista, että polkupyörä on tukevasti
paikallaan.

Säilytys65Huomio
Varmista, että polkupyörän ja au‐
ton välissä on ainakin 5 cm tilaa.
Löysää ohjaustankoa tarvittaessa
ja käännä se sivulle.
Pyöräsyvennysten ja poljinvarren sy‐
vennyksen kiertosäätimen asetukset
tulee merkitä muistiin tallentaa kuta‐
kin pyörää varten. Oikeat esiasetuk‐ set helpottavat polkupyörän seuraa‐
vaa kiinnitystä.
Huomautus
On suositeltavaa kiinnittää takim‐
maiseen polkupyörään varoitus‐ merkki sen näkyvyyden parantami‐
seksi.
Polkupyörän irrottaminen
takakuljetusjärjestelmästä
Avaa polkupyörän molempien renkai‐ den kiinnityshihnat.
Pidä kiinni polkupyörästä, löysää pol‐ jinlaakerikotelon kiinnitysruuvia ja
nosta sitten poljinlaakeria sen irrotta‐
miseksi.
Takaosan kuljetustelineen
työntäminen sisään
Paina poljinvarren pidikkeet poljinteli‐ neen kanavaan kuvan mukaisesti.

66Säilytys

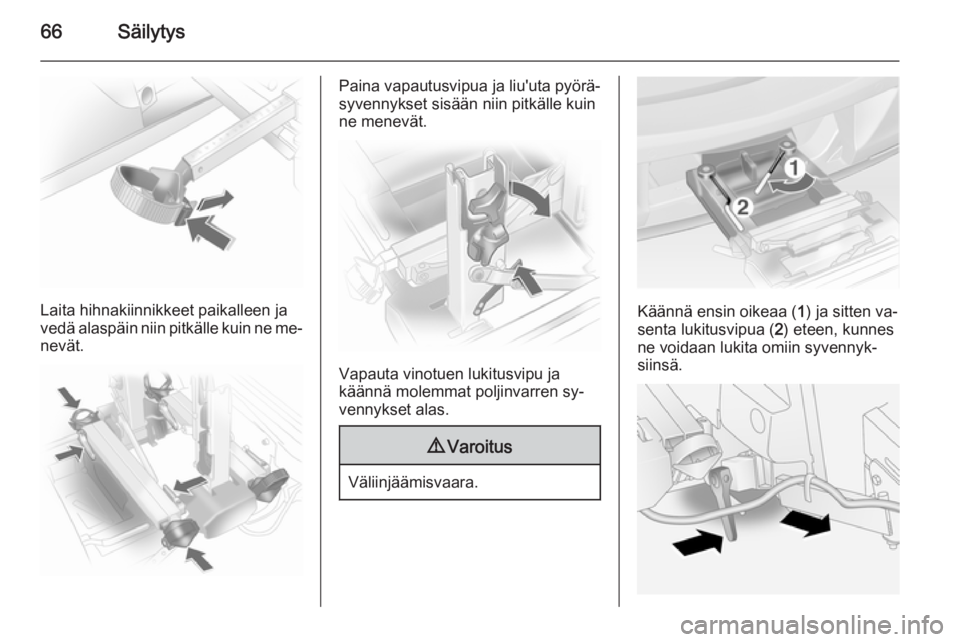

Laita hihnakiinnikkeet paikalleen ja
vedä alaspäin niin pitkälle kuin ne me‐
nevät.
Paina vapautusvipua ja liu'uta pyörä‐
syvennykset sisään niin pitkälle kuin
ne menevät.
Vapauta vinotuen lukitusvipu ja
käännä molemmat poljinvarren sy‐
vennykset alas.
9 Varoitus
Väliinjäämisvaara.
Käännä ensin oikeaa ( 1) ja sitten va‐
senta lukitusvipua ( 2) eteen, kunnes
ne voidaan lukita omiin syvennyk‐
siinsä.

Säilytys67

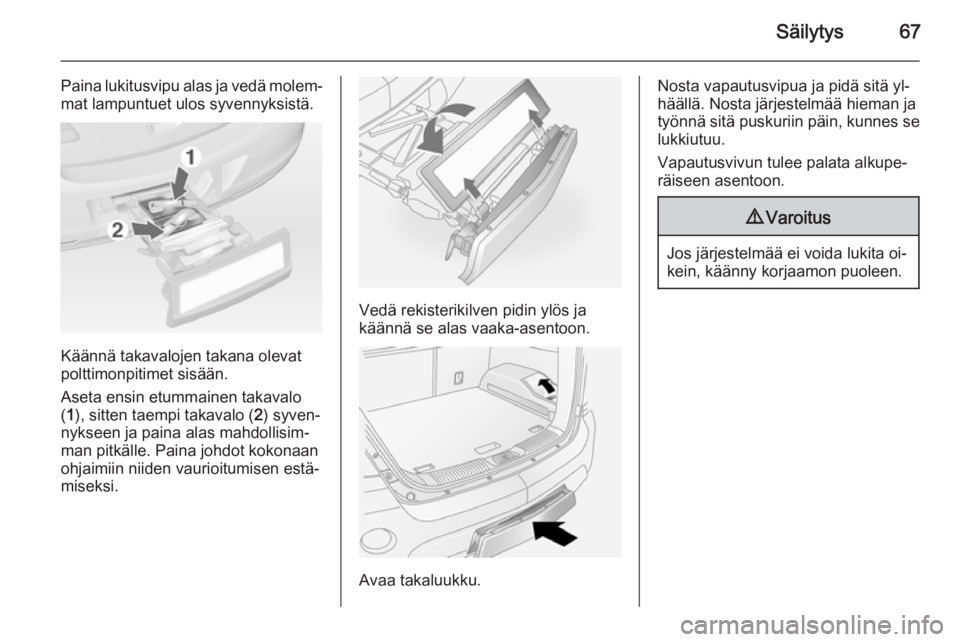

Paina lukitusvipu alas ja vedä molem‐mat lampuntuet ulos syvennyksistä.
Käännä takavalojen takana olevat
polttimonpitimet sisään.
Aseta ensin etummainen takavalo
( 1 ), sitten taempi takavalo ( 2) syven‐
nykseen ja paina alas mahdollisim‐
man pitkälle. Paina johdot kokonaan
ohjaimiin niiden vaurioitumisen estä‐ miseksi.
Vedä rekisterikilven pidin ylös ja
käännä se alas vaaka-asentoon.
Avaa takaluukku.
Nosta vapautusvipua ja pidä sitä yl‐
häällä. Nosta järjestelmää hieman ja
työnnä sitä puskuriin päin, kunnes se
lukkiutuu.
Vapautusvivun tulee palata alkupe‐
räiseen asentoon.9 Varoitus
Jos järjestelmää ei voida lukita oi‐
kein, käänny korjaamon puoleen.

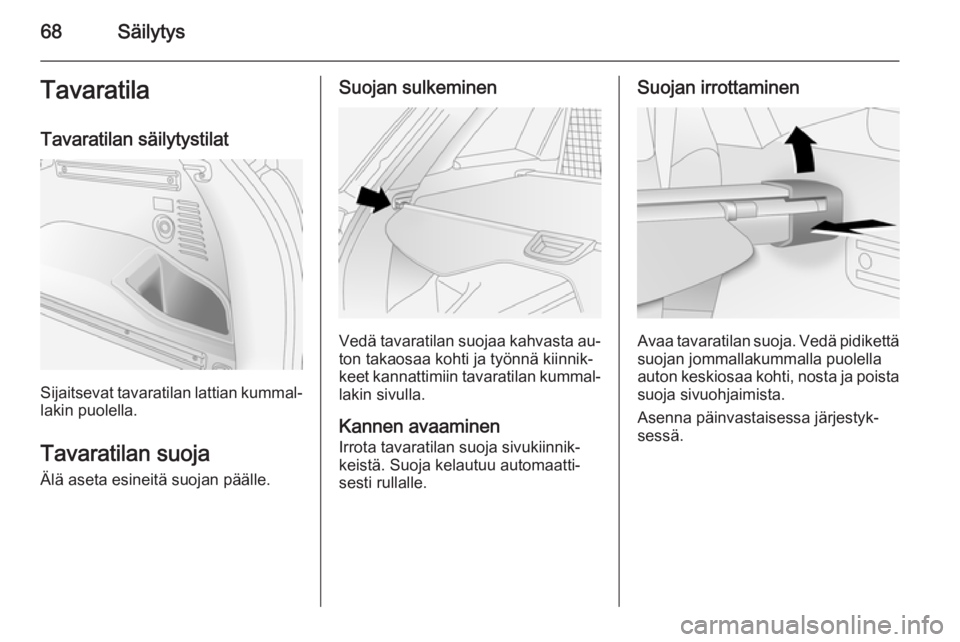

68SäilytysTavaratilaTavaratilan säilytystilat
Sijaitsevat tavaratilan lattian kummal‐lakin puolella.
Tavaratilan suoja
Älä aseta esineitä suojan päälle.
Suojan sulkeminen
Vedä tavaratilan suojaa kahvasta au‐
ton takaosaa kohti ja työnnä kiinnik‐
keet kannattimiin tavaratilan kummal‐ lakin sivulla.
Kannen avaaminen
Irrota tavaratilan suoja sivukiinnik‐
keistä. Suoja kelautuu automaatti‐
sesti rullalle.
Suojan irrottaminen
Avaa tavaratilan suoja. Vedä pidikettä suojan jommallakummalla puolella
auton keskiosaa kohti, nosta ja poista suoja sivuohjaimista.
Asenna päinvastaisessa järjestyk‐
sessä.
