OPEL ANTARA 2014.5 Ohjekirja (in Finnish)

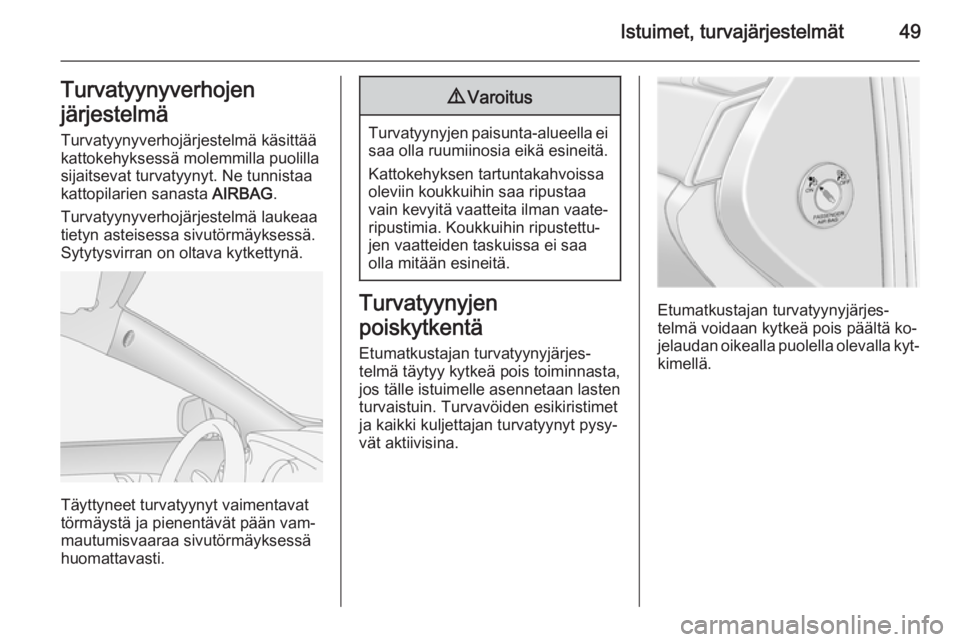

Istuimet, turvajärjestelmät49Turvatyynyverhojen
järjestelmä
Turvatyynyverhojärjestelmä käsittää
kattokehyksessä molemmilla puolilla
sijaitsevat turvatyynyt. Ne tunnistaa kattopilarien sanasta AIRBAG.
Turvatyynyverhojärjestelmä laukeaa
tietyn asteisessa sivutörmäyksessä.
Sytytysvirran on oltava kytkettynä.
Täyttyneet turvatyynyt vaimentavat
törmäystä ja pienentävät pään vam‐
mautumisvaaraa sivutörmäyksessä
huomattavasti.
9 Varoitus
Turvatyynyjen paisunta-alueella ei
saa olla ruumiinosia eikä esineitä.
Kattokehyksen tartuntakahvoissa
oleviin koukkuihin saa ripustaa
vain kevyitä vaatteita ilman vaate‐
ripustimia. Koukkuihin ripustettu‐
jen vaatteiden taskuissa ei saa
olla mitään esineitä.
Turvatyynyjen
poiskytkentä
Etumatkustajan turvatyynyjärjes‐
telmä täytyy kytkeä pois toiminnasta,
jos tälle istuimelle asennetaan lasten
turvaistuin. Turvavöiden esikiristimet
ja kaikki kuljettajan turvatyynyt pysy‐
vät aktiivisina.Etumatkustajan turvatyynyjärjes‐
telmä voidaan kytkeä pois päältä ko‐
jelaudan oikealla puolella olevalla kyt‐ kimellä.

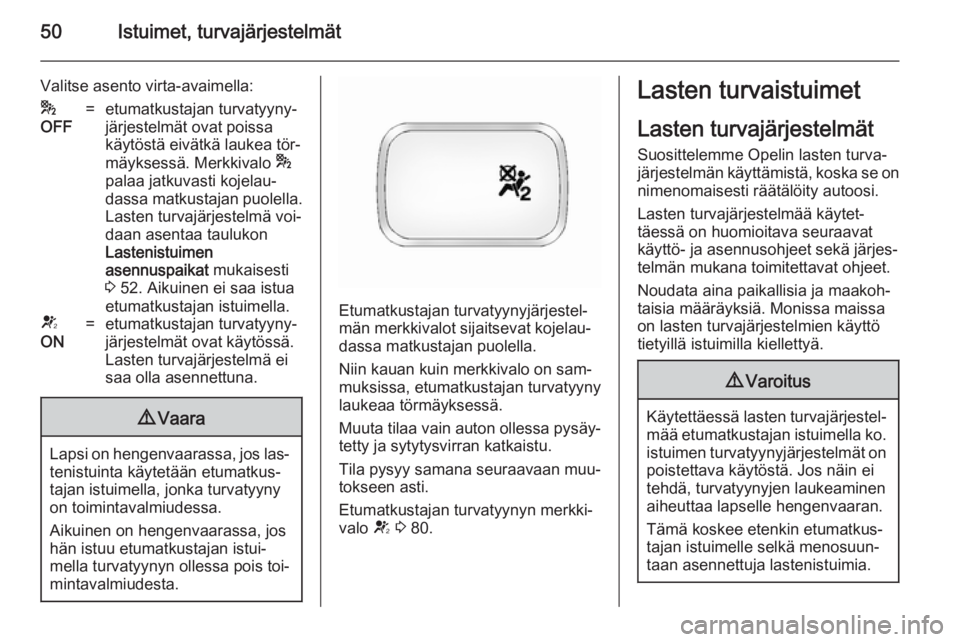

50Istuimet, turvajärjestelmät
Valitse asento virta-avaimella:*
OFF=etumatkustajan turvatyyny‐
järjestelmät ovat poissa
käytöstä eivätkä laukea tör‐
mäyksessä. Merkkivalo *
palaa jatkuvasti kojelau‐
dassa matkustajan puolella. Lasten turvajärjestelmä voi‐
daan asentaa taulukon
Lastenistuimen
asennuspaikat mukaisesti
3 52. Aikuinen ei saa istua
etumatkustajan istuimella.V
ON=etumatkustajan turvatyyny‐
järjestelmät ovat käytössä.
Lasten turvajärjestelmä ei
saa olla asennettuna.9 Vaara
Lapsi on hengenvaarassa, jos las‐
tenistuinta käytetään etumatkus‐
tajan istuimella, jonka turvatyyny
on toimintavalmiudessa.
Aikuinen on hengenvaarassa, jos hän istuu etumatkustajan istui‐
mella turvatyynyn ollessa pois toi‐
mintavalmiudesta.
Etumatkustajan turvatyynyjärjestel‐
män merkkivalot sijaitsevat kojelau‐
dassa matkustajan puolella.
Niin kauan kuin merkkivalo on sam‐
muksissa, etumatkustajan turvatyyny
laukeaa törmäyksessä.
Muuta tilaa vain auton ollessa pysäy‐
tetty ja sytytysvirran katkaistu.
Tila pysyy samana seuraavaan muu‐
tokseen asti.
Etumatkustajan turvatyynyn merkki‐
valo V 3 80.
Lasten turvaistuimet
Lasten turvajärjestelmät Suosittelemme Opelin lasten turva‐
järjestelmän käyttämistä, koska se on
nimenomaisesti räätälöity autoosi.
Lasten turvajärjestelmää käytet‐
täessä on huomioitava seuraavat
käyttö- ja asennusohjeet sekä järjes‐ telmän mukana toimitettavat ohjeet.
Noudata aina paikallisia ja maakoh‐
taisia määräyksiä. Monissa maissa
on lasten turvajärjestelmien käyttö
tietyillä istuimilla kiellettyä.9 Varoitus
Käytettäessä lasten turvajärjestel‐
mää etumatkustajan istuimella ko.
istuimen turvatyynyjärjestelmät on poistettava käytöstä. Jos näin ei
tehdä, turvatyynyjen laukeaminen
aiheuttaa lapselle hengenvaaran.
Tämä koskee etenkin etumatkus‐
tajan istuimelle selkä menosuun‐
taan asennettuja lastenistuimia.

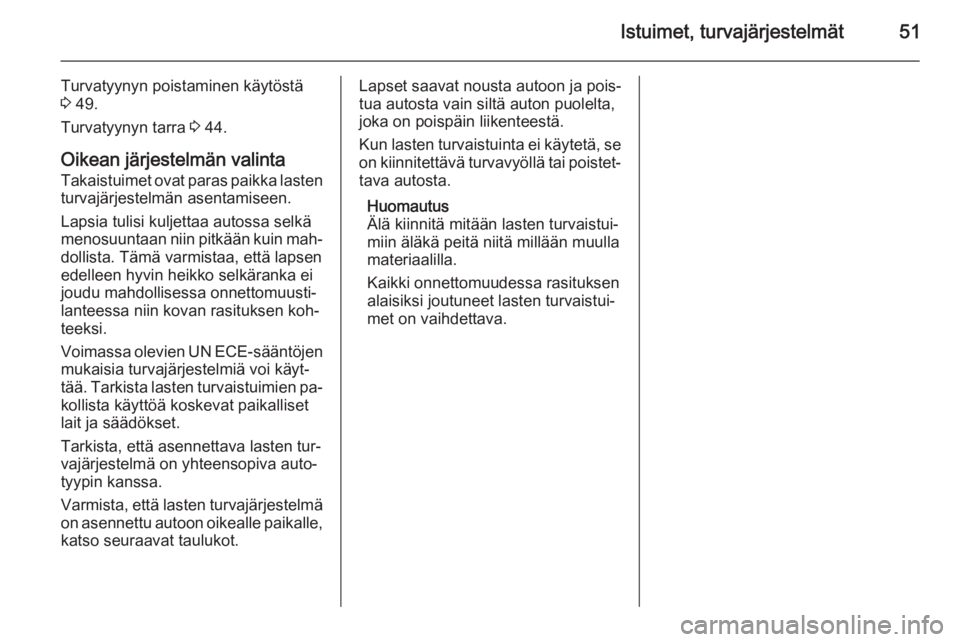

Istuimet, turvajärjestelmät51
Turvatyynyn poistaminen käytöstä
3 49.
Turvatyynyn tarra 3 44.
Oikean järjestelmän valinta
Takaistuimet ovat paras paikka lasten turvajärjestelmän asentamiseen.
Lapsia tulisi kuljettaa autossa selkä
menosuuntaan niin pitkään kuin mah‐ dollista. Tämä varmistaa, että lapsen
edelleen hyvin heikko selkäranka ei joudu mahdollisessa onnettomuusti‐lanteessa niin kovan rasituksen koh‐
teeksi.
Voimassa olevien UN ECE -sääntöjen
mukaisia turvajärjestelmiä voi käyt‐
tää. Tarkista lasten turvaistuimien pa‐
kollista käyttöä koskevat paikalliset
lait ja säädökset.
Tarkista, että asennettava lasten tur‐
vajärjestelmä on yhteensopiva auto‐ tyypin kanssa.
Varmista, että lasten turvajärjestelmä on asennettu autoon oikealle paikalle,katso seuraavat taulukot.Lapset saavat nousta autoon ja pois‐tua autosta vain siltä auton puolelta,
joka on poispäin liikenteestä.
Kun lasten turvaistuinta ei käytetä, se
on kiinnitettävä turvavyöllä tai poistet‐
tava autosta.
Huomautus
Älä kiinnitä mitään lasten turvaistui‐
miin äläkä peitä niitä millään muulla
materiaalilla.
Kaikki onnettomuudessa rasituksen
alaisiksi joutuneet lasten turvaistui‐
met on vaihdettava.

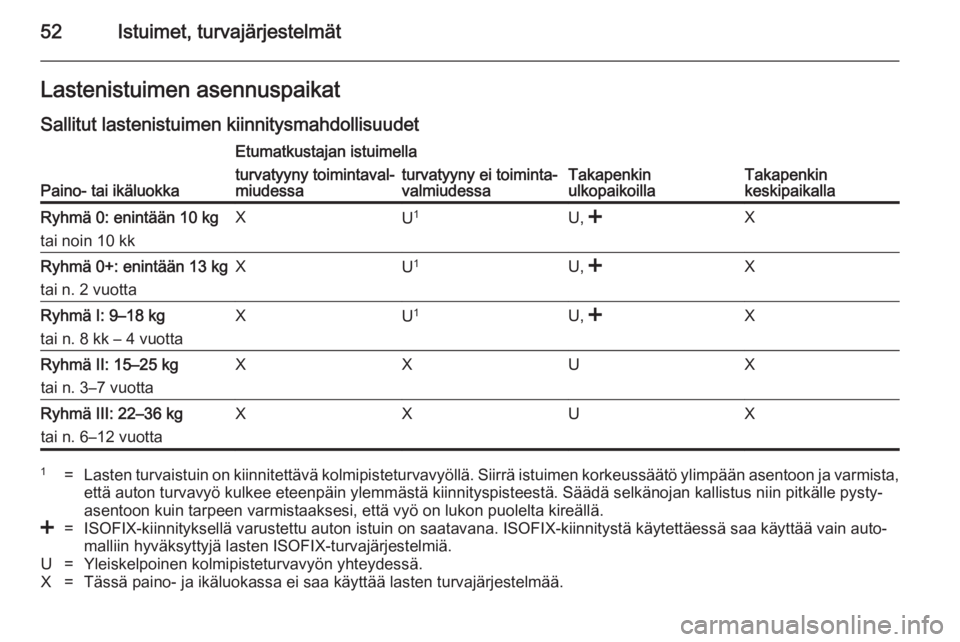

52Istuimet, turvajärjestelmätLastenistuimen asennuspaikatSallitut lastenistuimen kiinnitysmahdollisuudet
Paino- tai ikäluokka
Etumatkustajan istuimella
Takapenkin
ulkopaikoillaTakapenkin
keskipaikalla
turvatyyny toimintaval‐
miudessaturvatyyny ei toiminta‐
valmiudessaRyhmä 0: enintään 10 kg
tai noin 10 kkXU 1U,
tai n. 2 vuottaXU 1U,
tai n. 8 kk – 4 vuottaXU 1U,
tai n. 3–7 vuottaXXUXRyhmä III: 22–36 kg
tai n. 6–12 vuottaXXUX1=Lasten turvaistuin on kiinnitettävä kolmipisteturvavyöllä. Siirrä istuimen korkeussäätö ylimpään asentoon ja varmista, että auton turvavyö kulkee eteenpäin ylemmästä kiinnityspisteestä. Säädä selkänojan kallistus niin pitkälle pysty‐asentoon kuin tarpeen varmistaaksesi, että vyö on lukon puolelta kireällä.<=ISOFIX-kiinnityksellä varustettu auton istuin on saatavana. ISOFIX-kiinnitystä käytettäessä saa käyttää vain auto‐
malliin hyväksyttyjä lasten ISOFIX-turvajärjestelmiä.U=Yleiskelpoinen kolmipisteturvavyön yhteydessä.X=Tässä paino- ja ikäluokassa ei saa käyttää lasten turvajärjestelmää.

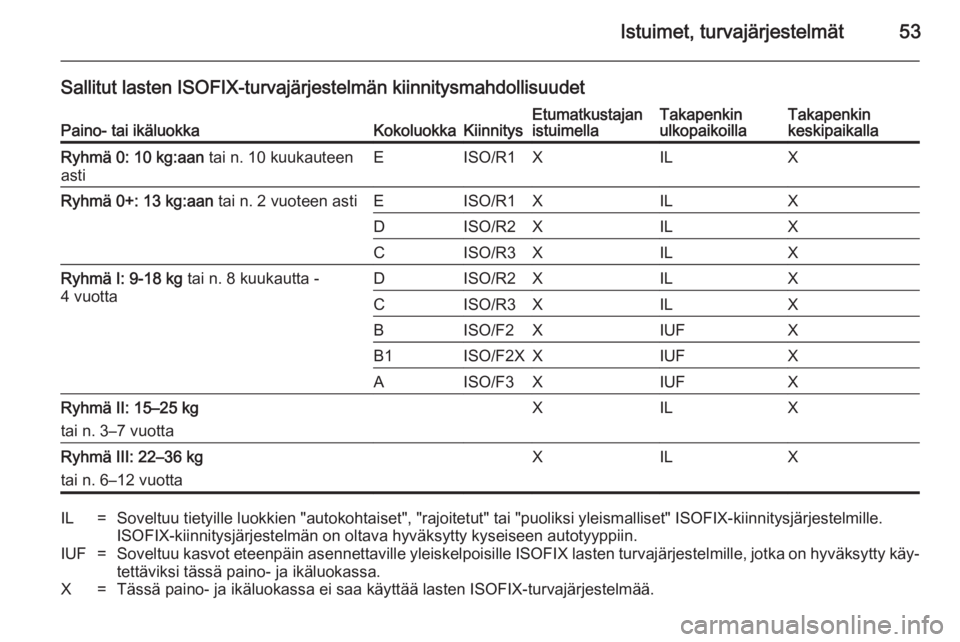

Istuimet, turvajärjestelmät53
Sallitut lasten ISOFIX-turvajärjestelmän kiinnitysmahdollisuudetPaino- tai ikäluokkaKokoluokkaKiinnitysEtumatkustajan
istuimellaTakapenkin
ulkopaikoillaTakapenkin
keskipaikallaRyhmä 0: 10 kg:aan tai n. 10 kuukauteen
astiEISO/R1XILXRyhmä 0+: 13 kg:aan tai n. 2 vuoteen astiEISO/R1XILXDISO/R2XILXCISO/R3XILXRyhmä I: 9-18 kg tai n. 8 kuukautta -
4 vuottaDISO/R2XILXCISO/R3XILXBISO/F2XIUFXB1ISO/F2XXIUFXAISO/F3XIUFXRyhmä II: 15–25 kg
tai n. 3–7 vuottaXILXRyhmä III: 22–36 kg
tai n. 6–12 vuottaXILXIL=Soveltuu tietyille luokkien "autokohtaiset", "rajoitetut" tai "puoliksi yleismalliset" ISOFIX-kiinnitysjärjestelmille.
ISOFIX-kiinnitysjärjestelmän on oltava hyväksytty kyseiseen autotyyppiin.IUF=Soveltuu kasvot eteenpäin asennettaville yleiskelpoisille ISOFIX lasten turvajärjestelmille, jotka on hyväksytty käy‐
tettäviksi tässä paino- ja ikäluokassa.X=Tässä paino- ja ikäluokassa ei saa käyttää lasten ISOFIX-turvajärjestelmää.

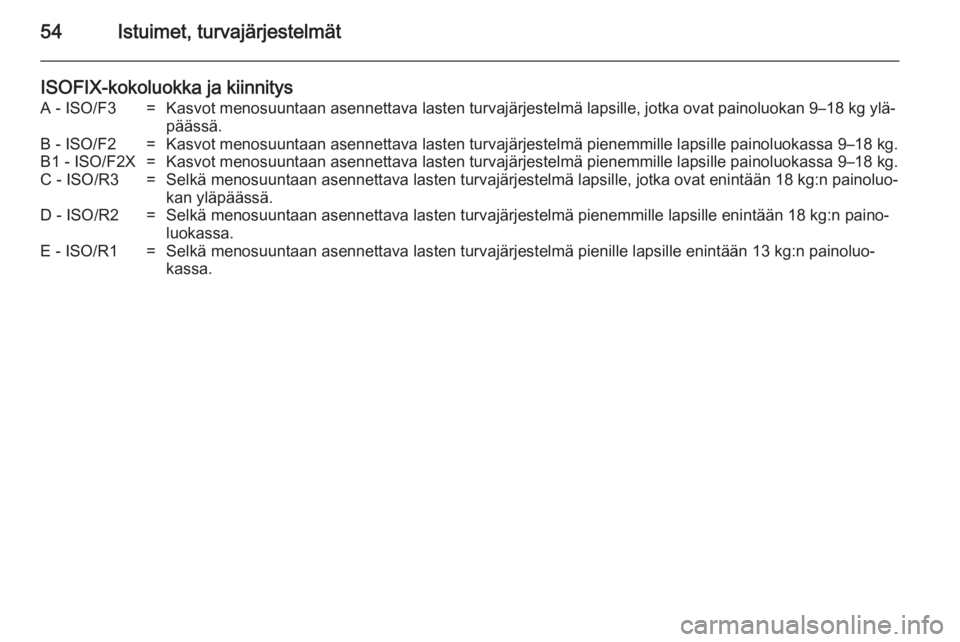

54Istuimet, turvajärjestelmät
ISOFIX-kokoluokka ja kiinnitysA - ISO/F3=Kasvot menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat painoluokan 9–18 kg ylä‐päässä.B - ISO/F2=Kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa 9–18 kg.B1 - ISO/F2X=Kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa 9–18 kg.C - ISO/R3=Selkä menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat enintään 18 kg:n painoluo‐
kan yläpäässä.D - ISO/R2=Selkä menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille enintään 18 kg:n paino‐
luokassa.E - ISO/R1=Selkä menosuuntaan asennettava lasten turvajärjestelmä pienille lapsille enintään 13 kg:n painoluo‐
kassa.

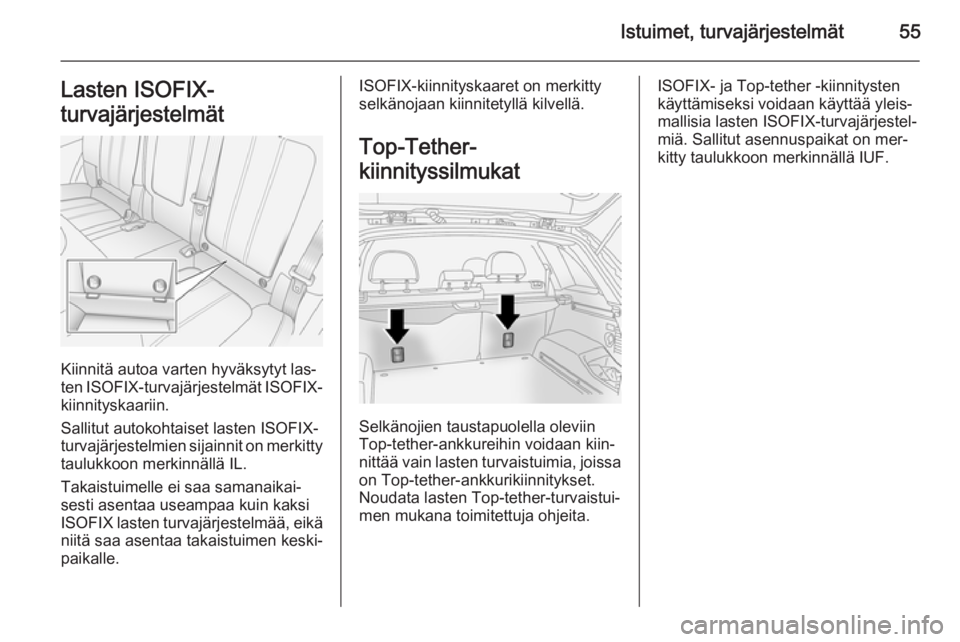

Istuimet, turvajärjestelmät55Lasten ISOFIX-
turvajärjestelmät
Kiinnitä autoa varten hyväksytyt las‐
ten ISOFIX -turvajärjestelmät ISOFIX-
kiinnityskaariin.
Sallitut autokohtaiset lasten ISOFIX-
turvajärjestelmien sijainnit on merkitty taulukkoon merkinnällä IL.
Takaistuimelle ei saa samanaikai‐
sesti asentaa useampaa kuin kaksi
ISOFIX lasten turvajärjestelmää, eikä
niitä saa asentaa takaistuimen keski‐
paikalle.
ISOFIX-kiinnityskaaret on merkitty
selkänojaan kiinnitetyllä kilvellä.
Top-Tether-
kiinnityssilmukat
Selkänojien taustapuolella oleviin
Top-tether-ankkureihin voidaan kiin‐
nittää vain lasten turvaistuimia, joissa on Top-tether-ankkurikiinnitykset.
Noudata lasten Top-tether-turvaistui‐
men mukana toimitettuja ohjeita.
ISOFIX- ja Top-tether -kiinnitysten
käyttämiseksi voidaan käyttää yleis‐
mallisia lasten ISOFIX-turvajärjestel‐
miä. Sallitut asennuspaikat on mer‐
kitty taulukkoon merkinnällä IUF.

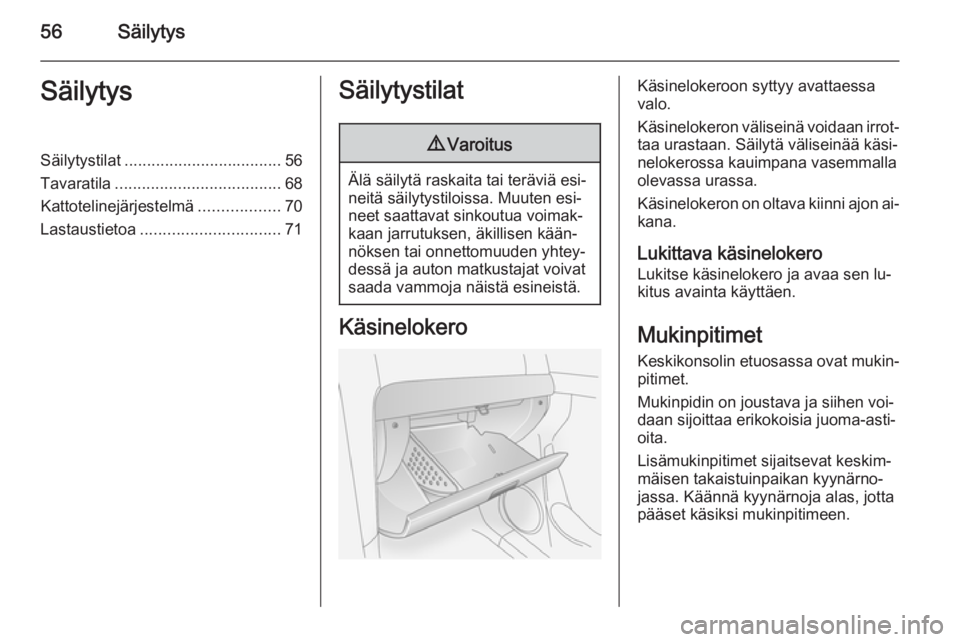

56SäilytysSäilytysSäilytystilat................................... 56
Tavaratila ..................................... 68
Kattotelinejärjestelmä ..................70
Lastaustietoa ............................... 71Säilytystilat9Varoitus
Älä säilytä raskaita tai teräviä esi‐
neitä säilytystiloissa. Muuten esi‐
neet saattavat sinkoutua voimak‐
kaan jarrutuksen, äkillisen kään‐
nöksen tai onnettomuuden yhtey‐
dessä ja auton matkustajat voivat
saada vammoja näistä esineistä.
Käsinelokero
Käsinelokeroon syttyy avattaessa
valo.
Käsinelokeron väliseinä voidaan irrot‐
taa urastaan. Säilytä väliseinää käsi‐
nelokerossa kauimpana vasemmalla
olevassa urassa.
Käsinelokeron on oltava kiinni ajon ai‐
kana.
Lukittava käsinelokero
Lukitse käsinelokero ja avaa sen lu‐
kitus avainta käyttäen.
Mukinpitimet Keskikonsolin etuosassa ovat mukin‐
pitimet.
Mukinpidin on joustava ja siihen voi‐
daan sijoittaa erikokoisia juoma-asti‐
oita.
Lisämukinpitimet sijaitsevat keskim‐
mäisen takaistuinpaikan kyynärno‐
jassa. Käännä kyynärnoja alas, jotta pääset käsiksi mukinpitimeen.

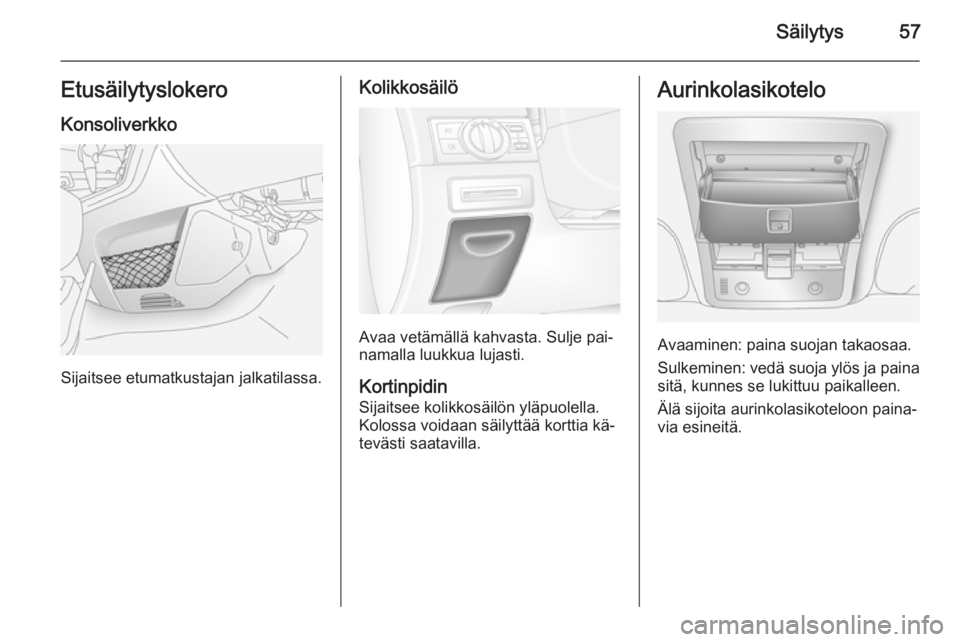

Säilytys57Etusäilytyslokero
Konsoliverkko
Sijaitsee etumatkustajan jalkatilassa.
Kolikkosäilö
Avaa vetämällä kahvasta. Sulje pai‐
namalla luukkua lujasti.
Kortinpidin
Sijaitsee kolikkosäilön yläpuolella.
Kolossa voidaan säilyttää korttia kä‐
tevästi saatavilla.
Aurinkolasikotelo
Avaaminen: paina suojan takaosaa.
Sulkeminen: vedä suoja ylös ja paina sitä, kunnes se lukittuu paikalleen.
Älä sijoita aurinkolasikoteloon paina‐
via esineitä.

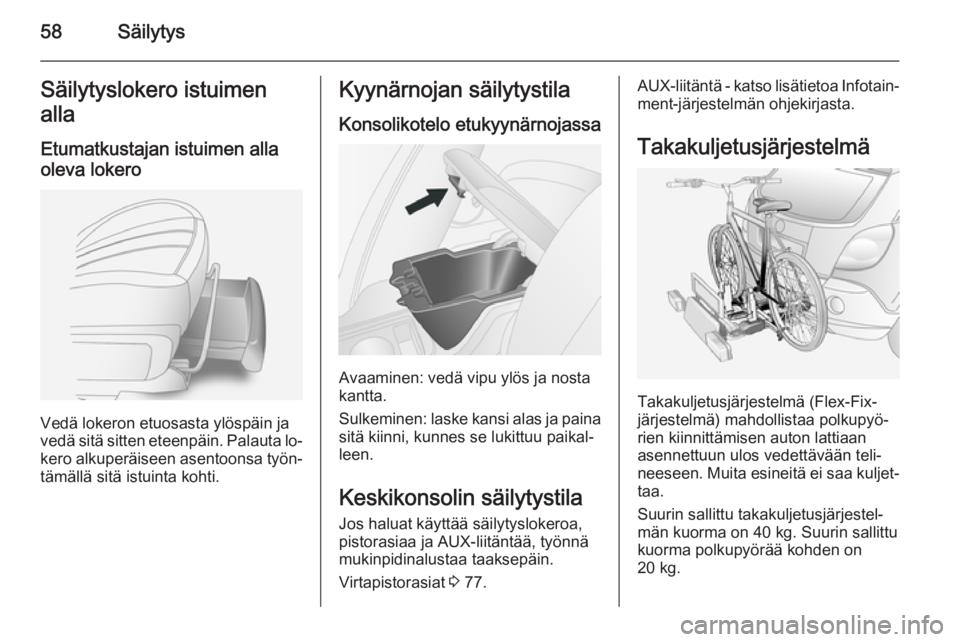

58SäilytysSäilytyslokero istuimen
alla
Etumatkustajan istuimen alla
oleva lokero
Vedä lokeron etuosasta ylöspäin ja
vedä sitä sitten eteenpäin. Palauta lo‐ kero alkuperäiseen asentoonsa työn‐
tämällä sitä istuinta kohti.
Kyynärnojan säilytystila
Konsolikotelo etukyynärnojassa
Avaaminen: vedä vipu ylös ja nosta
kantta.
Sulkeminen: laske kansi alas ja paina sitä kiinni, kunnes se lukittuu paikal‐
leen.
Keskikonsolin säilytystila Jos haluat käyttää säilytyslokeroa,
pistorasiaa ja AUX-liitäntää, työnnä
mukinpidinalustaa taaksepäin.
Virtapistorasiat 3 77.
AUX-liitäntä - katso lisätietoa Infotain‐
ment-järjestelmän ohjekirjasta.
Takakuljetusjärjestelmä
Takakuljetusjärjestelmä (Flex-Fix-
järjestelmä) mahdollistaa polkupyö‐
rien kiinnittämisen auton lattiaan
asennettuun ulos vedettävään teli‐
neeseen. Muita esineitä ei saa kuljet‐
taa.
Suurin sallittu takakuljetusjärjestel‐ män kuorma on 40 kg. Suurin sallittukuorma polkupyörää kohden on
20 kg.
