OPEL ANTARA 2014.5 Sürücü El Kitabı (in Turkish)

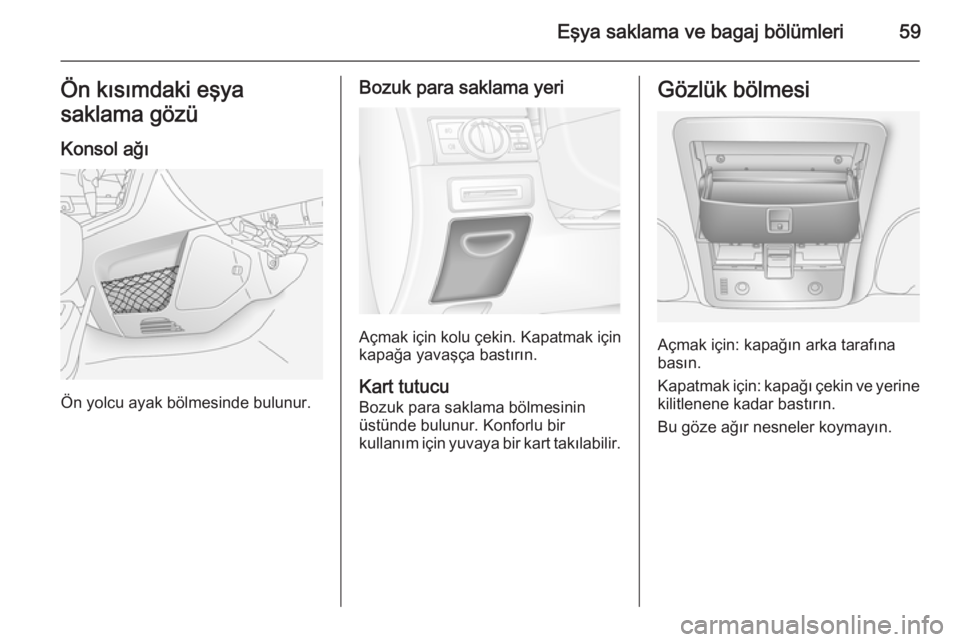

Eşya saklama ve bagaj bölümleri59Ön kısımdaki eşya
saklama gözü
Konsol ağı
Ön yolcu ayak bölmesinde bulunur.
Bozuk para saklama yeri
Açmak için kolu çekin. Kapatmak için kapağa yavaşça bastırın.
Kart tutucu
Bozuk para saklama bölmesinin
üstünde bulunur. Konforlu bir
kullanım için yuvaya bir kart takılabilir.
Gözlük bölmesi
Açmak için: kapağın arka tarafına
basın.
Kapatmak için: kapağı çekin ve yerine kilitlenene kadar bastırın.
Bu göze ağır nesneler koymayın.

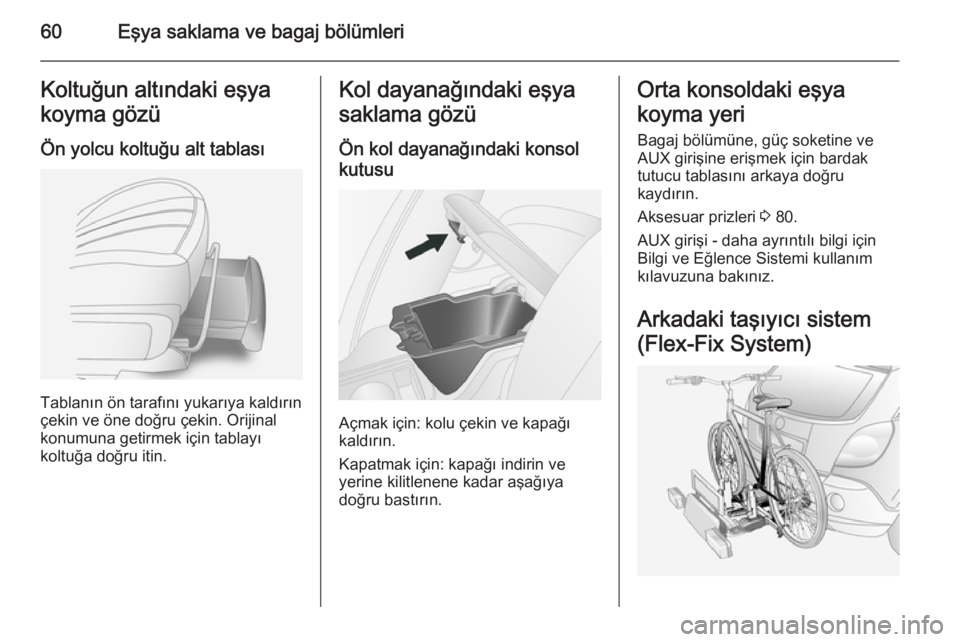

60Eşya saklama ve bagaj bölümleriKoltuğun altındaki eşyakoyma gözü
Ön yolcu koltuğu alt tablası
Tablanın ön tarafını yukarıya kaldırın
çekin ve öne doğru çekin. Orijinal
konumuna getirmek için tablayı
koltuğa doğru itin.
Kol dayanağındaki eşya
saklama gözü
Ön kol dayanağındaki konsolkutusu
Açmak için: kolu çekin ve kapağı
kaldırın.
Kapatmak için: kapağı indirin ve
yerine kilitlenene kadar aşağıya
doğru bastırın.
Orta konsoldaki eşya
koyma yeri Bagaj bölümüne, güç soketine ve
AUX girişine erişmek için bardak
tutucu tablasını arkaya doğru
kaydırın.
Aksesuar prizleri 3 80.
AUX girişi - daha ayrıntılı bilgi için
Bilgi ve Eğlence Sistemi kullanım
kılavuzuna bakınız.
Arkadaki taşıyıcı sistem
(Flex-Fix System)

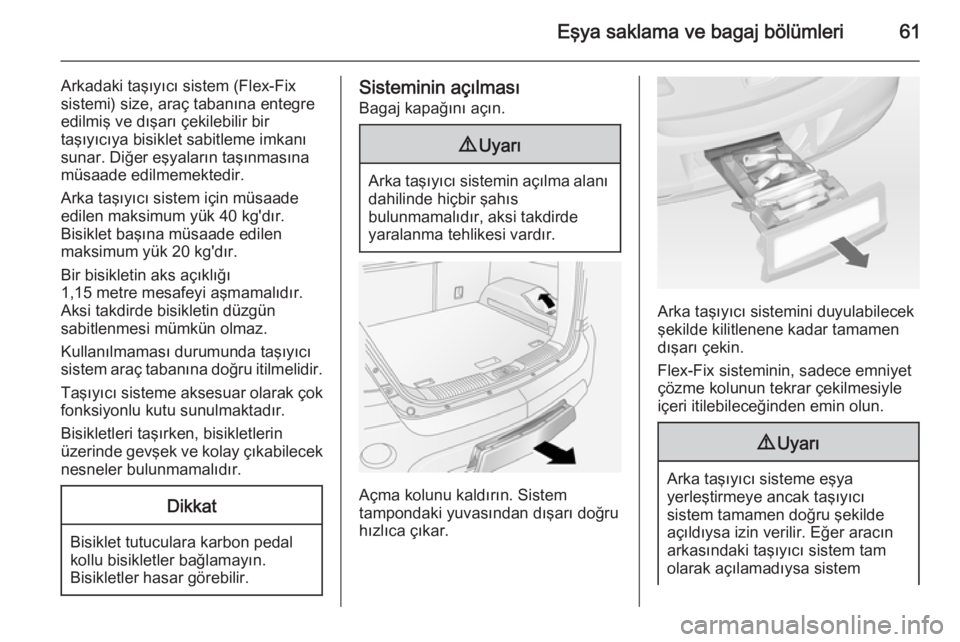

Eşya saklama ve bagaj bölümleri61
Arkadaki taşıyıcı sistem (Flex-Fix
sistemi) size, araç tabanına entegre
edilmiş ve dışarı çekilebilir bir
taşıyıcıya bisiklet sabitleme imkanı
sunar. Diğer eşyaların taşınmasına
müsaade edilmemektedir.
Arka taşıyıcı sistem için müsaade
edilen maksimum yük 40 kg'dır.
Bisiklet başına müsaade edilen
maksimum yük 20 kg'dır.
Bir bisikletin aks açıklığı
1,15 metre mesafeyi aşmamalıdır.
Aksi takdirde bisikletin düzgün
sabitlenmesi mümkün olmaz.
Kullanılmaması durumunda taşıyıcı
sistem araç tabanına doğru itilmelidir.
Taşıyıcı sisteme aksesuar olarak çok fonksiyonlu kutu sunulmaktadır.
Bisikletleri taşırken, bisikletlerin
üzerinde gevşek ve kolay çıkabilecek
nesneler bulunmamalıdır.Dikkat
Bisiklet tutuculara karbon pedal
kollu bisikletler bağlamayın.
Bisikletler hasar görebilir.
Sisteminin açılması
Bagaj kapağını açın.9 Uyarı
Arka taşıyıcı sistemin açılma alanı
dahilinde hiçbir şahıs
bulunmamalıdır, aksi takdirde
yaralanma tehlikesi vardır.
Açma kolunu kaldırın. Sistem
tampondaki yuvasından dışarı doğru
hızlıca çıkar.
Arka taşıyıcı sistemini duyulabilecek
şekilde kilitlenene kadar tamamen
dışarı çekin.
Flex-Fix sisteminin, sadece emniyet
çözme kolunun tekrar çekilmesiyle
içeri itilebileceğinden emin olun.
9 Uyarı
Arka taşıyıcı sisteme eşya
yerleştirmeye ancak taşıyıcı
sistem tamamen doğru şekilde
açıldıysa izin verilir. Eğer aracın
arkasındaki taşıyıcı sistem tam
olarak açılamadıysa sistem

62Eşya saklama ve bagaj bölümleriüzerinde eşya taşımayın ve
taşıyıcı sistemi tekrar geri sürün.
Bir servise başvurun.
Plaka tutucuyu yukarıya kaldırın ve
tutucu desteğini tamamen tespit
elemanları içine yerleştirin.
Arka lambaların montajı
İlk önce arkadaki lambayı, ( 1),
ardından öndeki lambayı ( 2) saklama
yuvasından çıkarın.
Arka lambaların arka tarafındaki
lamba tutucularını tamamen dışarı
çıkarın.

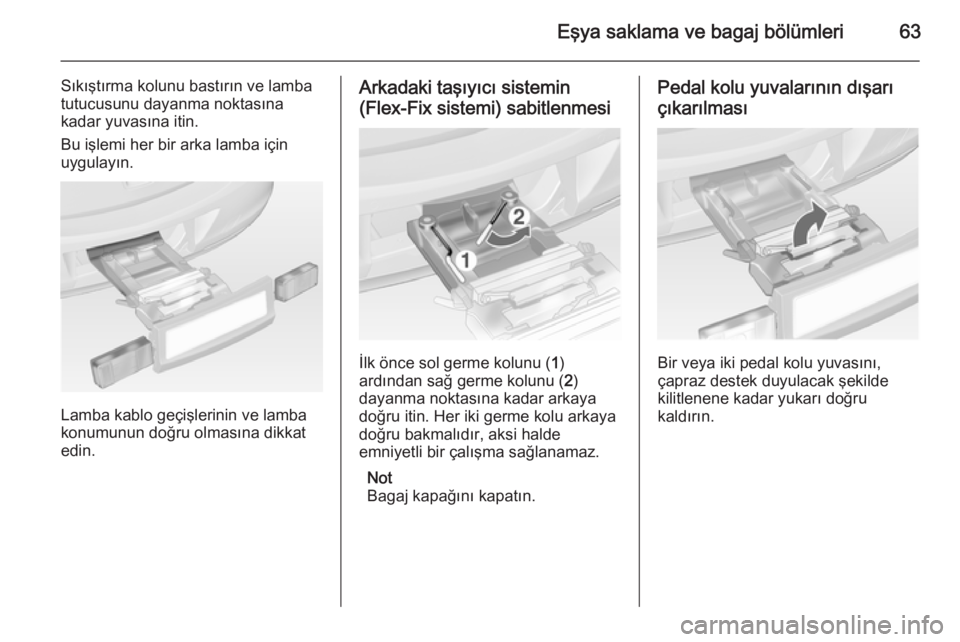

Eşya saklama ve bagaj bölümleri63
Sıkıştırma kolunu bastırın ve lamba
tutucusunu dayanma noktasına
kadar yuvasına itin.
Bu işlemi her bir arka lamba için
uygulayın.
Lamba kablo geçişlerinin ve lamba
konumunun doğru olmasına dikkat
edin.
Arkadaki taşıyıcı sistemin
(Flex-Fix sistemi) sabitlenmesi
İlk önce sol germe kolunu ( 1)
ardından sağ germe kolunu ( 2)
dayanma noktasına kadar arkaya
doğru itin. Her iki germe kolu arkaya
doğru bakmalıdır, aksi halde
emniyetli bir çalışma sağlanamaz.
Not
Bagaj kapağını kapatın.
Pedal kolu yuvalarının dışarı
çıkarılması
Bir veya iki pedal kolu yuvasını,
çapraz destek duyulacak şekilde
kilitlenene kadar yukarı doğru
kaldırın.

64Eşya saklama ve bagaj bölümleri
Pedal kolu tespitlemelerini pedal kolu
yuvalarından çıkarın.
Arkadaki taşıyıcı sistemin
(Flex-Fix Sistemi) bir bisikleteayarlanması
Pedal kolu yuvasındaki döndürme
tutamağı vasıtasıyla, ayarlanabilir
pedal kolu tertibatını pedal kolunun
dirseğine kabaca uyarlayın.
Bisiklet üzerindeki pedal kollarının
düz olması durumunda, pedal kol
tertibatını tamamen (pozisyon 5)
dışarı çevirin.
Bisiklet üzerindeki pedal kollarının
eğik olması durumunda, pedal kol
tertibatını tamamen içeri çevirin
(pozisyon 1) dışarı çevirin.

Eşya saklama ve bagaj bölümleri65
Kilit açma koluna basın ve tekerlek
yuvalarını dışarı çekin.
Germe bandındaki kilit açma koluna
basın ve germe bandını dışarı çekin.
Bisikletin sabitleme işlemi için
hazırlanması
Not
Pedal krankı için azami genişlik
38,3 mm ve azami derinlik
14,4 mmtir.
Sol pedal kolunu (zincir halkası hariç) dikey olarak aşağı doğru çevirin. Sol
pedal kolundaki pedal yatay konumda durmalıdır.
Öndeki bisiklet, ön tekerlek solda
olacak şekilde durmalıdır.
Arkadaki bisiklet, ön tekerlek sağda olacak şekilde durmalıdır.
Bisikletin arkadaki taşıyıcı
sistem (Flex-Fix sistemi) ile
sabitlenmesi
Bisikleti yerleştirin. Bu sırada pedal
kolu resimde gösterildiği gibi, pedal
kolu yuvasındaki kanalın içine
geçmelidir.
Dikkat
Pedalın arka taşıyıcının yüzeyine
değmediğinden emin olun. Aksi
takdirde, bisiklet krank seti taşıma
esnasında hasar görebilir.

66Eşya saklama ve bagaj bölümleri
Pedal kolu sabitlemesini, pedal kolu
yuvasına yukarıdan geçirin ve
dayanana kadar aşağı doğru itin.
Pedal kolunu, pedal kolu
sabitlemesinin sıkma vidasını
çevirerek sabitleyin.
Tekerlek yuvalarını, bisiklet yatay
konumda duracak şekilde ayarlayın.
Bu sırada pedal ile bagaj kapağı arasında en az 5 cm mesafe bırakın.
Her iki bisiklet lastiği tekerlek
yuvalarında durmalıdır.
Dikkat
Her iki bisiklet tekerleğinin de
yuvalara girmesini sağlamak için
tekerlek yuvalarını yeteri kadar
çekin. Aksi takdirde bisikletin
yatay olarak bağlanması
sağlanamaz. Bu uyarının dikkate
alınmaması, sıcak egzoz
gazlarından dolayı bisiklet
tekerleklerinin hasar görmesine
neden olabilir.
Bisikletin araç ölçülerine göre
hizalanması: Pedal kolu
sabitlemesindeki sıkma vidasını biraz gevşetin.
Pedal kolu yuvasındaki döndürme
tutamağı vasıtasıyla, bisikleti dikey
konuma getirin.

Eşya saklama ve bagaj bölümleri67
İki bisiklet birbirlerini engelliyorsa,
tekerlek yuvaları veya pedal kolu
yuvasındaki döndürme tutamağı
ayarlanarak, bisikletlerinin ilgili dikey konumu, bisikletler birbirlerine temas
etmeyecek şekilde ayarlanabilir. Bu
sırada araç ile bisiklet arasında yeterli
bir boşluğun olmasına dikkat edin.
Pedal kolu sabitlemesindeki sıkma
vidasını elle maksimum konuma
kadar sıkın.
Her iki bisiklet lastiğini gerdirme
bantları ile tekerlek yuvalarında
emniyete alın.
Bisikletin sıkı bir şekilde yerleşmiş olmasına dikkat edin.Dikkat
Bisiklet ile araç arasında en az5 cm boşluk kaldığından emin
olun. Gerektiğinde, gidonu
gevşetin ve yana doğru döndürün.
Tekerlek yuvalarındaki ve pedal kolu yuvalarındaki ayar değerleri, her bir
bisiklet için not edilmeli ve
saklanmalıdır. Doğru bir ön ayarlama, bisikletin tekrar monte edilmesini
kolaylaştırır.
Not
Görünmesini kolaylaştırmak için en
arkadaki bisiklete bir uyarı işareti
takılması önerilir.
Bisikletin arka taşıyıcı
sistemden (Flex-Fix sistemi) çıkarılması
Her iki bisiklet lastiğindeki gerdirme
bandını çözün.
Bisikleti sıkı tutun, pedal kolu
sabitlemesindeki sıkma vidasını
çözün ve pedal kolu sabitlemesini
yukarı doğru çıkarın.

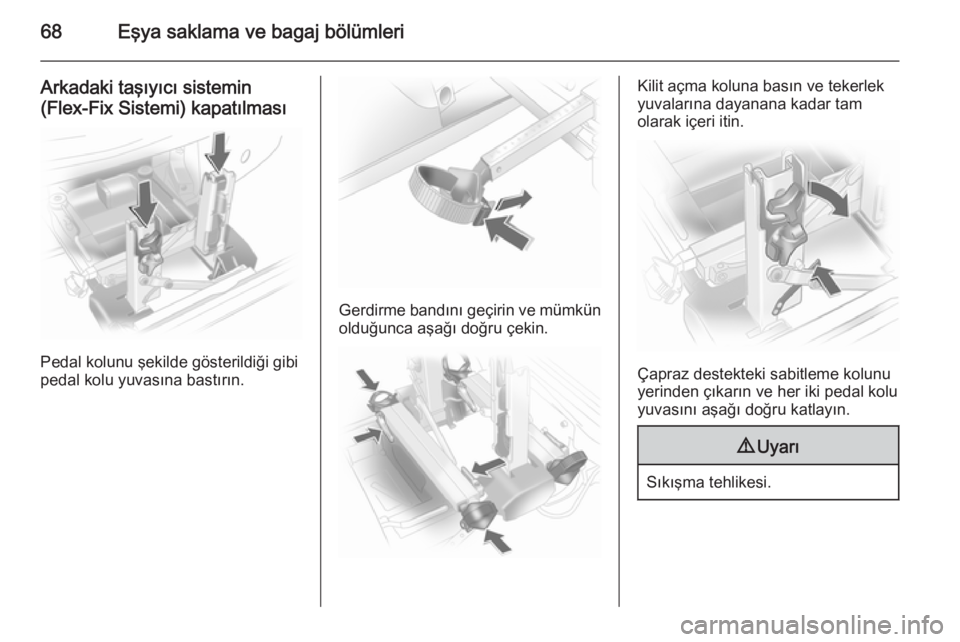

68Eşya saklama ve bagaj bölümleri
Arkadaki taşıyıcı sistemin
(Flex-Fix Sistemi) kapatılması
Pedal kolunu şekilde gösterildiği gibi
pedal kolu yuvasına bastırın.
Gerdirme bandını geçirin ve mümkün olduğunca aşağı doğru çekin.
Kilit açma koluna basın ve tekerlek
yuvalarına dayanana kadar tam
olarak içeri itin.
Çapraz destekteki sabitleme kolunu
yerinden çıkarın ve her iki pedal kolu
yuvasını aşağı doğru katlayın.
9 Uyarı
Sıkışma tehlikesi.
