Page 61 of 227

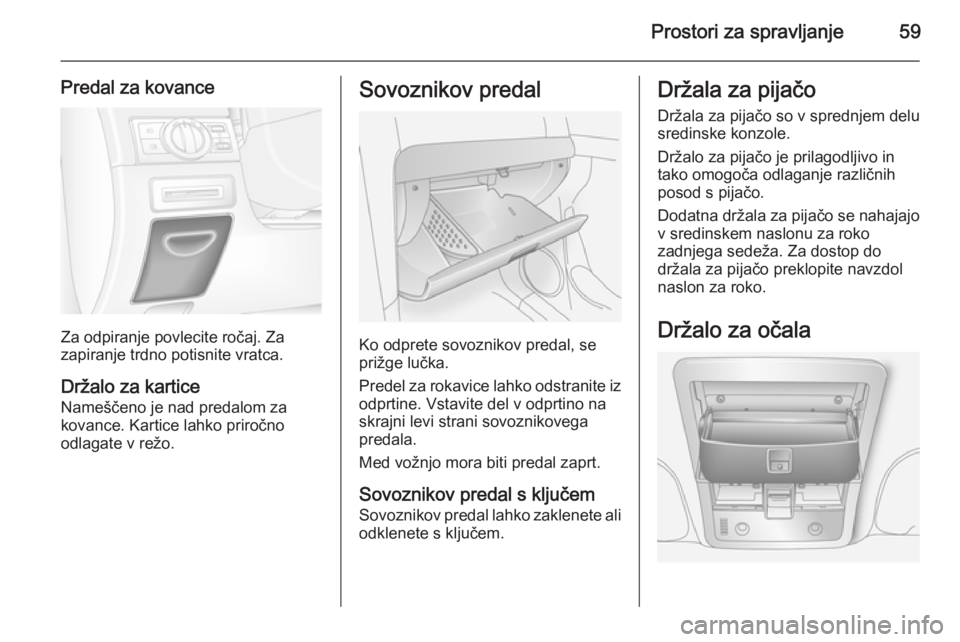

Prostori za spravljanje59
Predal za kovance
Za odpiranje povlecite ročaj. Za
zapiranje trdno potisnite vratca.
Držalo za kartice
Nameščeno je nad predalom za
kovance. Kartice lahko priročno
odlagate v režo.
Sovoznikov predal
Ko odprete sovoznikov predal, se
prižge lučka.
Predel za rokavice lahko odstranite iz
odprtine. Vstavite del v odprtino na
skrajni levi strani sovoznikovega
predala.
Med vožnjo mora biti predal zaprt.
Sovoznikov predal s ključem
Sovoznikov predal lahko zaklenete ali odklenete s ključem.
Držala za pijačo
Držala za pijačo so v sprednjem delu
sredinske konzole.
Držalo za pijačo je prilagodljivo in
tako omogoča odlaganje različnih
posod s pijačo.
Dodatna držala za pijačo se nahajajo v sredinskem naslonu za roko
zadnjega sedeža. Za dostop do
držala za pijačo preklopite navzdol
naslon za roko.
Držalo za očala
Page 62 of 227

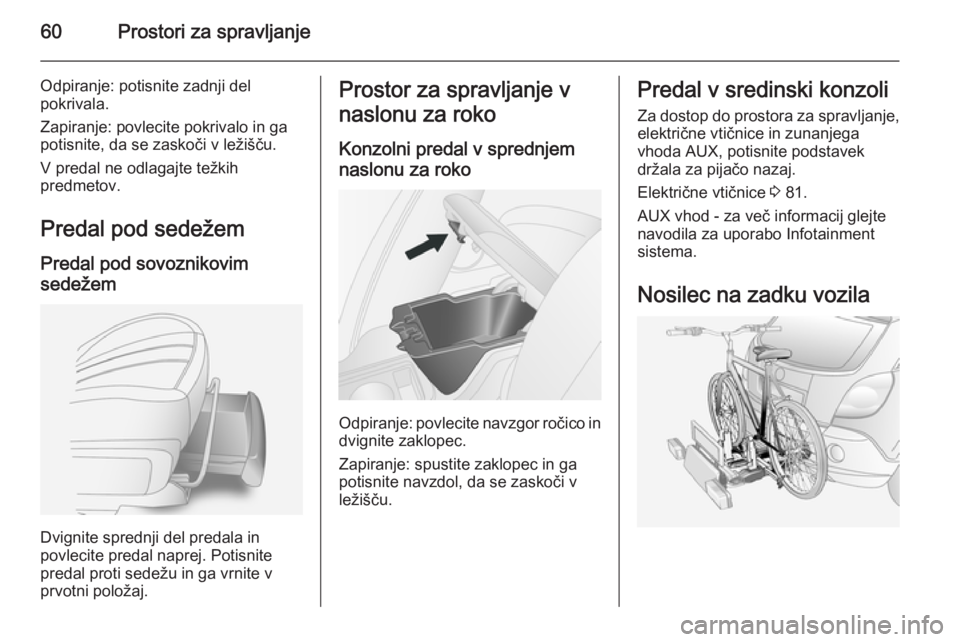

60Prostori za spravljanje
Odpiranje: potisnite zadnji del
pokrivala.
Zapiranje: povlecite pokrivalo in ga
potisnite, da se zaskoči v ležišču.
V predal ne odlagajte težkih
predmetov.
Predal pod sedežem
Predal pod sovoznikovim
sedežem
Dvignite sprednji del predala in
povlecite predal naprej. Potisnite
predal proti sedežu in ga vrnite v prvotni položaj.
Prostor za spravljanje v
naslonu za roko
Konzolni predal v sprednjem naslonu za roko
Odpiranje: povlecite navzgor ročico in
dvignite zaklopec.
Zapiranje: spustite zaklopec in ga
potisnite navzdol, da se zaskoči v
ležišču.
Predal v sredinski konzoli
Za dostop do prostora za spravljanje,
električne vtičnice in zunanjega
vhoda AUX, potisnite podstavek
držala za pijačo nazaj.
Električne vtičnice 3 81.
AUX vhod - za več informacij glejte
navodila za uporabo Infotainment
sistema.
Nosilec na zadku vozila
Page 63 of 227

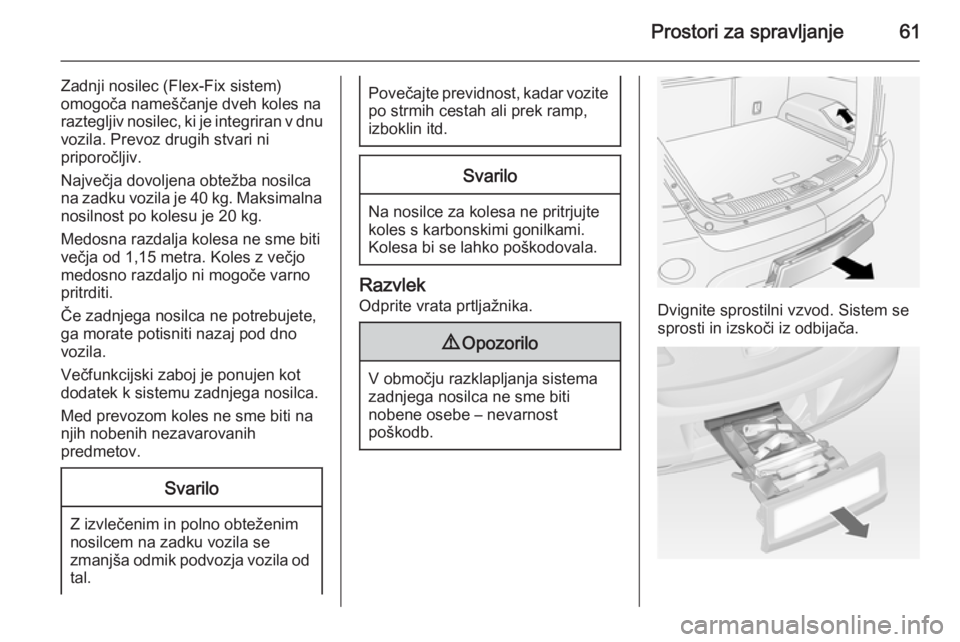

Prostori za spravljanje61
Zadnji nosilec (Flex-Fix sistem)
omogoča nameščanje dveh koles na raztegljiv nosilec, ki je integriran v dnu
vozila. Prevoz drugih stvari ni
priporočljiv.
Največja dovoljena obtežba nosilca
na zadku vozila je 40 kg. Maksimalna
nosilnost po kolesu je 20 kg.
Medosna razdalja kolesa ne sme biti
večja od 1,15 metra. Koles z večjo medosno razdaljo ni mogoče varno
pritrditi.
Če zadnjega nosilca ne potrebujete,
ga morate potisniti nazaj pod dno
vozila.
Večfunkcijski zaboj je ponujen kot dodatek k sistemu zadnjega nosilca.
Med prevozom koles ne sme biti na
njih nobenih nezavarovanih
predmetov.Svarilo
Z izvlečenim in polno obteženim
nosilcem na zadku vozila se
zmanjša odmik podvozja vozila od tal.
Povečajte previdnost, kadar vozite
po strmih cestah ali prek ramp,
izboklin itd.Svarilo
Na nosilce za kolesa ne pritrjujte
koles s karbonskimi gonilkami.
Kolesa bi se lahko poškodovala.
Razvlek
Odprite vrata prtljažnika.
9 Opozorilo
V območju razklapljanja sistema
zadnjega nosilca ne sme biti
nobene osebe – nevarnost
poškodb.
Dvignite sprostilni vzvod. Sistem se
sprosti in izskoči iz odbijača.
Page 64 of 227

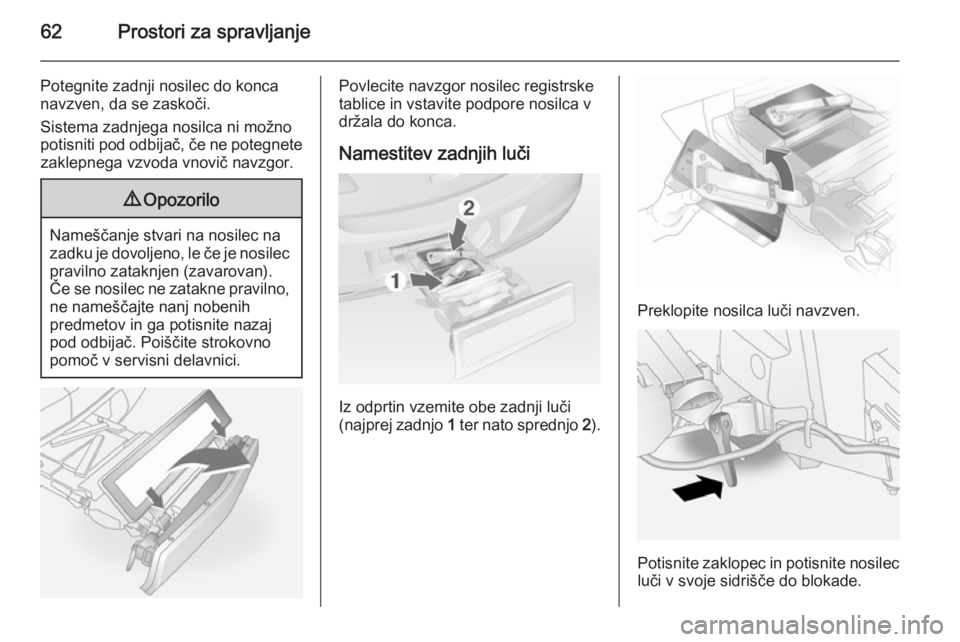

62Prostori za spravljanje
Potegnite zadnji nosilec do konca
navzven, da se zaskoči.
Sistema zadnjega nosilca ni možno
potisniti pod odbijač, če ne potegnete zaklepnega vzvoda vnovič navzgor.9 Opozorilo
Nameščanje stvari na nosilec na
zadku je dovoljeno, le če je nosilec pravilno zataknjen (zavarovan).
Če se nosilec ne zatakne pravilno,
ne nameščajte nanj nobenih
predmetov in ga potisnite nazaj
pod odbijač. Poiščite strokovno
pomoč v servisni delavnici.
Povlecite navzgor nosilec registrske
tablice in vstavite podpore nosilca v
držala do konca.
Namestitev zadnjih luči
Iz odprtin vzemite obe zadnji luči
(najprej zadnjo 1 ter nato sprednjo 2).
Preklopite nosilca luči navzven.
Potisnite zaklopec in potisnite nosilec
luči v svoje sidrišče do blokade.
Page 65 of 227

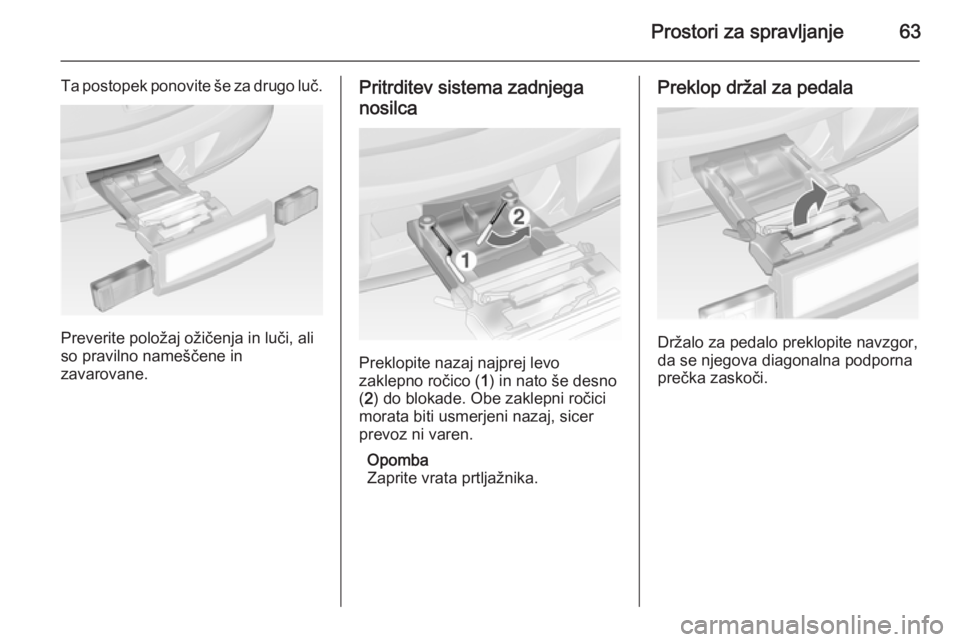

Prostori za spravljanje63
Ta postopek ponovite še za drugo luč.
Preverite položaj ožičenja in luči, ali
so pravilno nameščene in
zavarovane.
Pritrditev sistema zadnjega
nosilca
Preklopite nazaj najprej levo
zaklepno ročico ( 1) in nato še desno
( 2 ) do blokade. Obe zaklepni ročici
morata biti usmerjeni nazaj, sicer prevoz ni varen.
Opomba
Zaprite vrata prtljažnika.
Preklop držal za pedala
Držalo za pedalo preklopite navzgor,
da se njegova diagonalna podporna prečka zaskoči.
Page 66 of 227

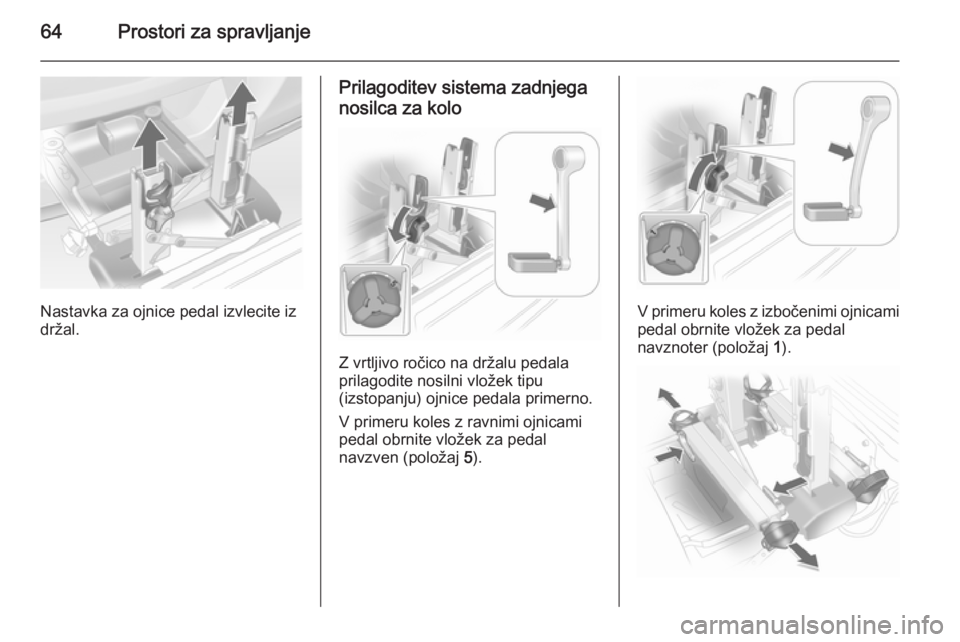

64Prostori za spravljanje
Nastavka za ojnice pedal izvlecite iz
držal.
Prilagoditev sistema zadnjega
nosilca za kolo
Z vrtljivo ročico na držalu pedala
prilagodite nosilni vložek tipu
(izstopanju) ojnice pedala primerno.
V primeru koles z ravnimi ojnicami
pedal obrnite vložek za pedal
navzven (položaj 5).
V primeru koles z izbočenimi ojnicami
pedal obrnite vložek za pedal
navznoter (položaj 1).
Page 67 of 227
Prostori za spravljanje65
Pritisnite sprostilni vzvod in izvlecite
pritrdilna vodila za zračnice.
Pritisnite sponko na držalu jermena in
držalo jermena izvlecite.
Priprava kolesa za namestitev
Opomba
Največja širina za ročico stopalke je
38,3 mm, največja globina pa
14,4 mm.
Zavrtite levo pedalo (ojnico brez
zobatega kolesa) navpično navzdol.
Stopalka levega pedala mora biti
nastavljena vodoravno.
Sprednje kolo mora imeti svojo
sprednjo zračnico obrnjeno v levo.
Zadnje kolo mora imeti svojo zadnjo
zračnico obrnjeno v desno.
Namestitev kolesa na sistem
zadnjega nosilca
Postavite kolo na nosilec. Ojnico
pedala vstavite v odprtino v držalu za pedalo, kot je prikazano na zgornji
sliki.
Svarilo
Pazite, da se pedalo ne stika s
površino zadnjega nosilca. Sicer
se med prevozom lahko
poškoduje sestav gonilke kolesa.
Page 68 of 227

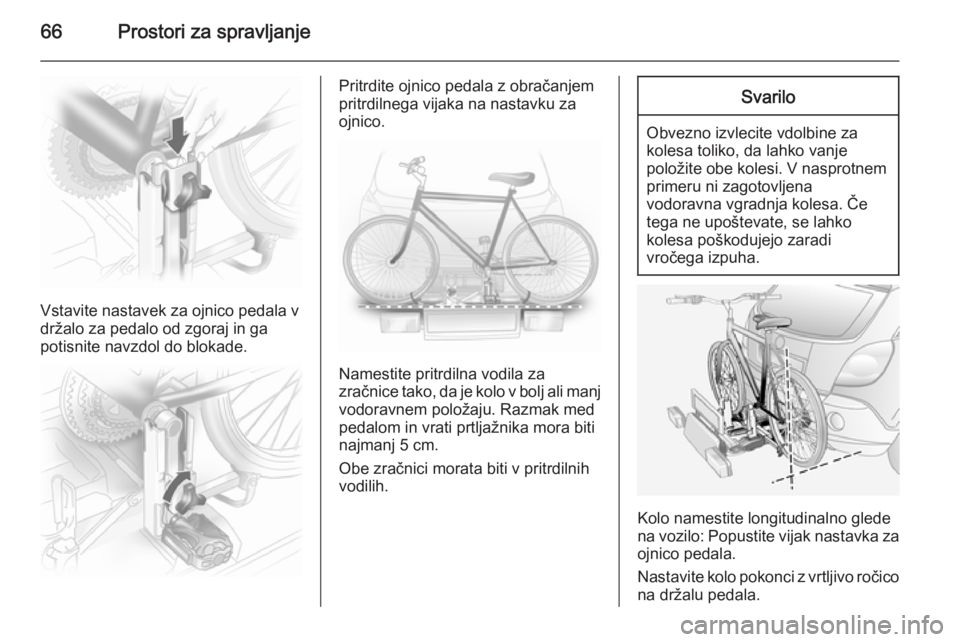

66Prostori za spravljanje
Vstavite nastavek za ojnico pedala v
držalo za pedalo od zgoraj in ga
potisnite navzdol do blokade.
Pritrdite ojnico pedala z obračanjem
pritrdilnega vijaka na nastavku za
ojnico.
Namestite pritrdilna vodila za
zračnice tako, da je kolo v bolj ali manj
vodoravnem položaju. Razmak med
pedalom in vrati prtljažnika mora biti
najmanj 5 cm.
Obe zračnici morata biti v pritrdilnih
vodilih.
Svarilo
Obvezno izvlecite vdolbine za
kolesa toliko, da lahko vanje
položite obe kolesi. V nasprotnem primeru ni zagotovljena
vodoravna vgradnja kolesa. Če
tega ne upoštevate, se lahko
kolesa poškodujejo zaradi
vročega izpuha.
Kolo namestite longitudinalno glede na vozilo: Popustite vijak nastavka za
ojnico pedala.
Nastavite kolo pokonci z vrtljivo ročico na držalu pedala.
Page 69 of 227

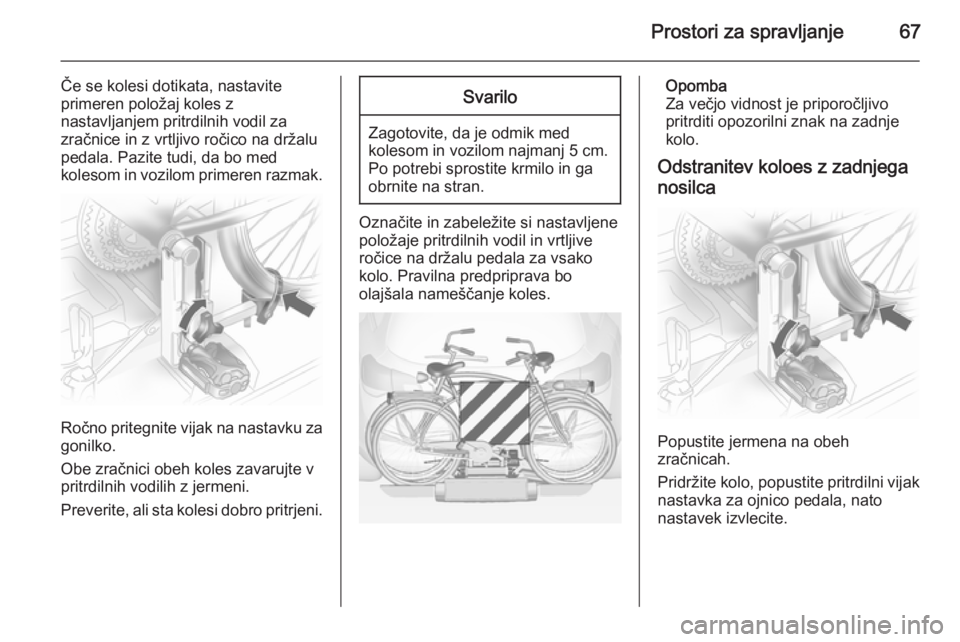

Prostori za spravljanje67
Če se kolesi dotikata, nastavite
primeren položaj koles z
nastavljanjem pritrdilnih vodil za
zračnice in z vrtljivo ročico na držalu
pedala. Pazite tudi, da bo med
kolesom in vozilom primeren razmak.
Ročno pritegnite vijak na nastavku za
gonilko.
Obe zračnici obeh koles zavarujte v
pritrdilnih vodilih z jermeni.
Preverite, ali sta kolesi dobro pritrjeni.
Svarilo
Zagotovite, da je odmik med kolesom in vozilom najmanj 5 cm.
Po potrebi sprostite krmilo in ga
obrnite na stran.
Označite in zabeležite si nastavljene
položaje pritrdilnih vodil in vrtljive
ročice na držalu pedala za vsako
kolo. Pravilna predpriprava bo
olajšala nameščanje koles.
Opomba
Za večjo vidnost je priporočljivo
pritrditi opozorilni znak na zadnje
kolo.
Odstranitev koloes z zadnjega nosilca
Popustite jermena na obeh
zračnicah.
Pridržite kolo, popustite pritrdilni vijak
nastavka za ojnico pedala, nato
nastavek izvlecite.
Page 70 of 227
68Prostori za spravljanje
Zlaganje in pospravljanje
zadnjega nosilca
Nosilca ročic pedal potisnite v odprtini za ročice pedal, kot kaže slika.
Vstavite nosilec jermena in ga
potisnite do konca navzdol.
Pritisnite sprostitveni vzvod in
potisnite pritrdilna vodila za zračnice
do blokade.
Sprostite zaklopec na diagonalni
podporni prečki držala za pedalo in
obe držali preklopite navzdol.
9 Opozorilo
Nevarnost pripiranja!
