Page 61 of 237

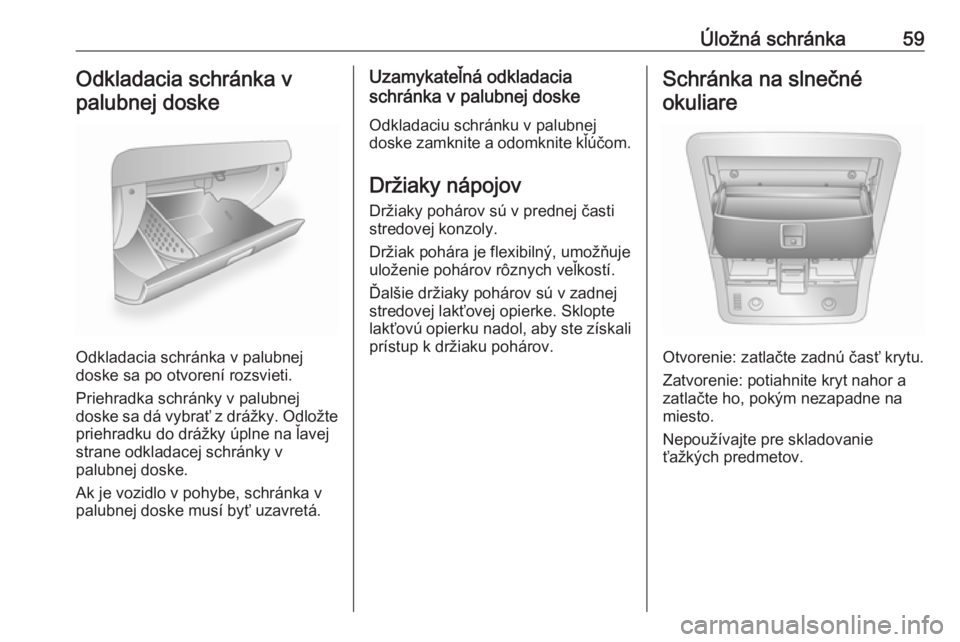

Úložná schránka59Odkladacia schránka v
palubnej doske
Odkladacia schránka v palubnej
doske sa po otvorení rozsvieti.
Priehradka schránky v palubnej
doske sa dá vybrať z drážky. Odložte
priehradku do drážky úplne na ľavej strane odkladacej schránky v
palubnej doske.
Ak je vozidlo v pohybe, schránka v
palubnej doske musí byť uzavretá.
Uzamykateľná odkladacia
schránka v palubnej doske
Odkladaciu schránku v palubnej
doske zamknite a odomknite kľúčom.
Držiaky nápojov
Držiaky pohárov sú v prednej časti
stredovej konzoly.
Držiak pohára je flexibilný, umožňuje
uloženie pohárov rôznych veľkostí.
Ďalšie držiaky pohárov sú v zadnej
stredovej lakťovej opierke. Sklopte
lakťovú opierku nadol, aby ste získali prístup k držiaku pohárov.Schránka na slnečné
okuliare
Otvorenie: zatlačte zadnú časť krytu.
Zatvorenie: potiahnite kryt nahor a
zatlačte ho, pokým nezapadne na
miesto.
Nepoužívajte pre skladovanie
ťažkých predmetov.
Page 62 of 237

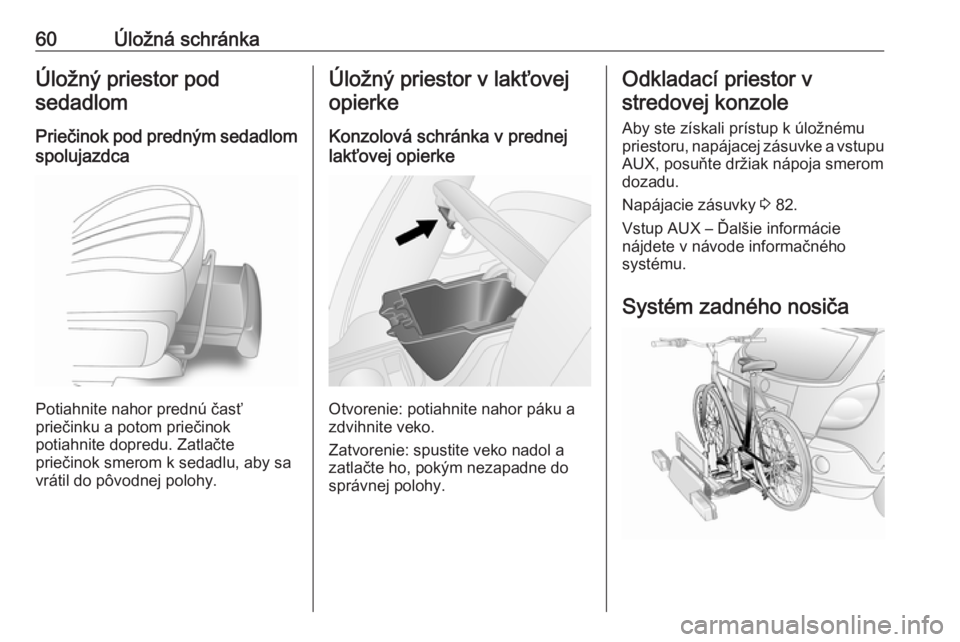

60Úložná schránkaÚložný priestor pod
sedadlom
Priečinok pod predným sedadlom spolujazdca
Potiahnite nahor prednú časť
priečinku a potom priečinok
potiahnite dopredu. Zatlačte
priečinok smerom k sedadlu, aby sa
vrátil do pôvodnej polohy.
Úložný priestor v lakťovej
opierke
Konzolová schránka v prednej
lakťovej opierke
Otvorenie: potiahnite nahor páku a
zdvihnite veko.
Zatvorenie: spustite veko nadol a
zatlačte ho, pokým nezapadne do
správnej polohy.
Odkladací priestor v
stredovej konzole
Aby ste získali prístup k úložnému
priestoru, napájacej zásuvke a vstupu
AUX, posuňte držiak nápoja smerom
dozadu.
Napájacie zásuvky 3 82.
Vstup AUX – Ďalšie informácie nájdete v návode informačného
systému.
Systém zadného nosiča

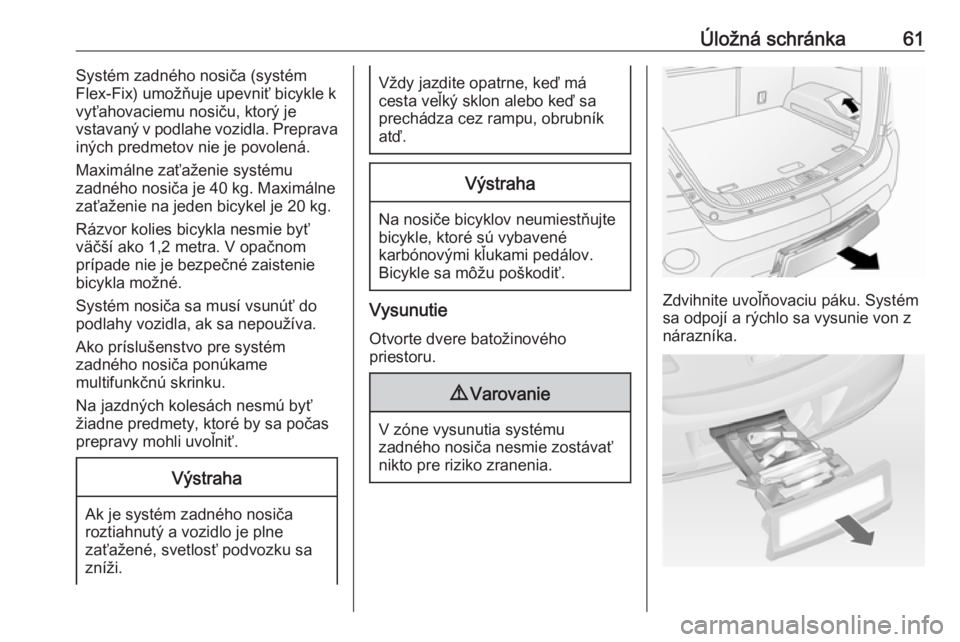

Page 63 of 237
Úložná schránka61Systém zadného nosiča (systém
Flex-Fix) umožňuje upevniť bicykle k
vyťahovaciemu nosiču, ktorý je
vstavaný v podlahe vozidla. Preprava
iných predmetov nie je povolená.
Maximálne zaťaženie systému
zadného nosiča je 40 kg. Maximálne
zaťaženie na jeden bicykel je 20 kg.
Rázvor kolies bicykla nesmie byť
väčší ako 1,2 metra. V opačnom
prípade nie je bezpečné zaistenie
bicykla možné.
Systém nosiča sa musí vsunúť do
podlahy vozidla, ak sa nepoužíva.
Ako príslušenstvo pre systém
zadného nosiča ponúkame
multifunkčnú skrinku.
Na jazdných kolesách nesmú byť
žiadne predmety, ktoré by sa počas
prepravy mohli uvoľniť.Výstraha
Ak je systém zadného nosiča
roztiahnutý a vozidlo je plne
zaťažené, svetlosť podvozku sa
zníži.
Vždy jazdite opatrne, keď má
cesta veľký sklon alebo keď sa
prechádza cez rampu, obrubník
atď.Výstraha
Na nosiče bicyklov neumiestňujte
bicykle, ktoré sú vybavené
karbónovými kľukami pedálov.
Bicykle sa môžu poškodiť.
Vysunutie
Otvorte dvere batožinového
priestoru.
9 Varovanie
V zóne vysunutia systému
zadného nosiča nesmie zostávať
nikto pre riziko zranenia.
Zdvihnite uvoľňovaciu páku. Systém sa odpojí a rýchlo sa vysunie von z
nárazníka.
Page 64 of 237

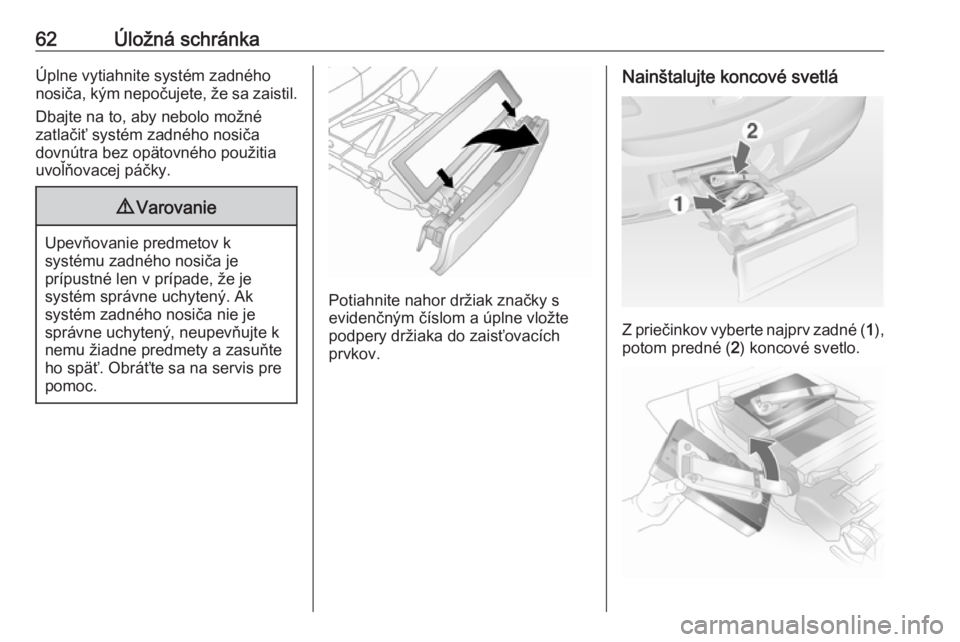

62Úložná schránkaÚplne vytiahnite systém zadného
nosiča, kým nepočujete, že sa zaistil.
Dbajte na to, aby nebolo možné
zatlačiť systém zadného nosiča
dovnútra bez opätovného použitia
uvoľňovacej páčky.9 Varovanie
Upevňovanie predmetov k
systému zadného nosiča je
prípustné len v prípade, že je
systém správne uchytený. Ak
systém zadného nosiča nie je
správne uchytený, neupevňujte k
nemu žiadne predmety a zasuňte
ho späť. Obráťte sa na servis pre
pomoc.
Potiahnite nahor držiak značky s
evidenčným číslom a úplne vložte
podpery držiaka do zaisťovacích
prvkov.
Nainštalujte koncové svetlá
Z priečinkov vyberte najprv zadné ( 1),
potom predné ( 2) koncové svetlo.
Page 65 of 237

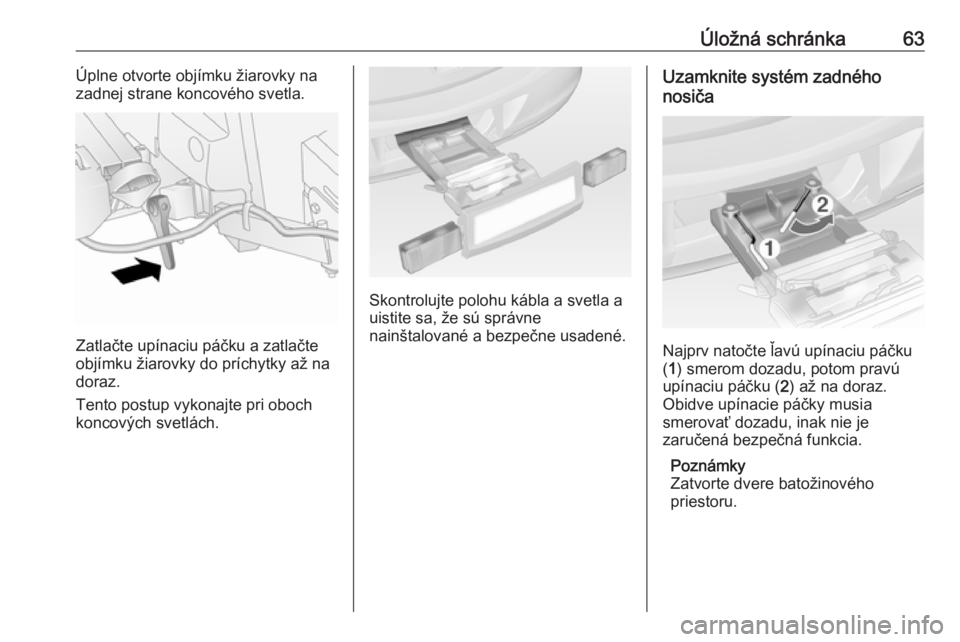

Úložná schránka63Úplne otvorte objímku žiarovky na
zadnej strane koncového svetla.
Zatlačte upínaciu páčku a zatlačte
objímku žiarovky do príchytky až na
doraz.
Tento postup vykonajte pri oboch
koncových svetlách.
Skontrolujte polohu kábla a svetla a uistite sa, že sú správne
nainštalované a bezpečne usadené.
Uzamknite systém zadného
nosiča
Najprv natočte ľavú upínaciu páčku
( 1 ) smerom dozadu, potom pravú
upínaciu páčku ( 2) až na doraz.
Obidve upínacie páčky musia
smerovať dozadu, inak nie je
zaručená bezpečná funkcia.
Poznámky
Zatvorte dvere batožinového
priestoru.
Page 66 of 237

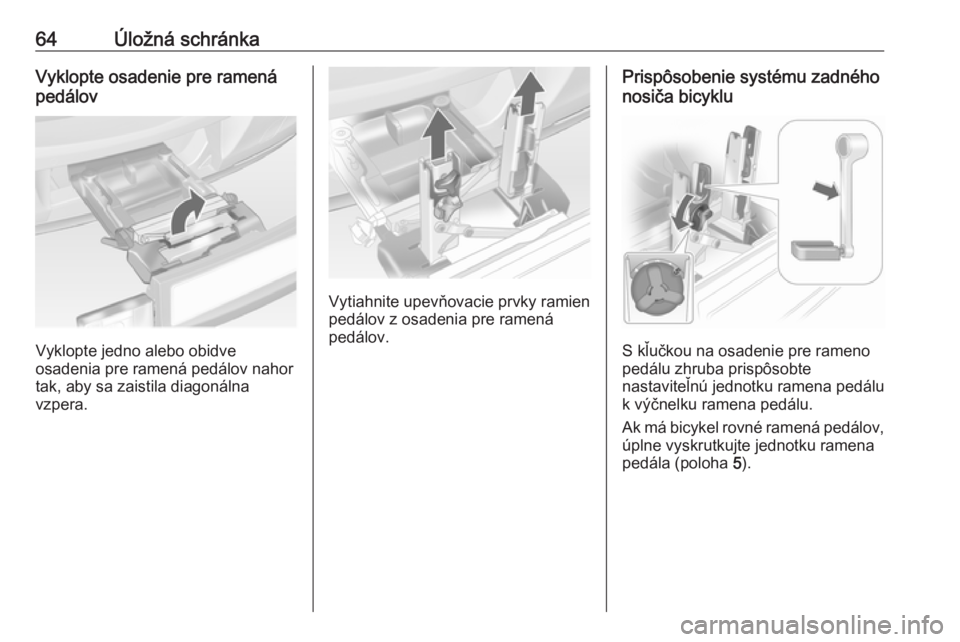

64Úložná schránkaVyklopte osadenie pre ramená
pedálov
Vyklopte jedno alebo obidve
osadenia pre ramená pedálov nahor tak, aby sa zaistila diagonálna
vzpera.
Vytiahnite upevňovacie prvky ramien
pedálov z osadenia pre ramená
pedálov.
Prispôsobenie systému zadného
nosiča bicyklu
S kľučkou na osadenie pre rameno
pedálu zhruba prispôsobte
nastaviteľnú jednotku ramena pedálu
k výčnelku ramena pedálu.
Ak má bicykel rovné ramená pedálov, úplne vyskrutkujte jednotku ramena
pedála (poloha 5).

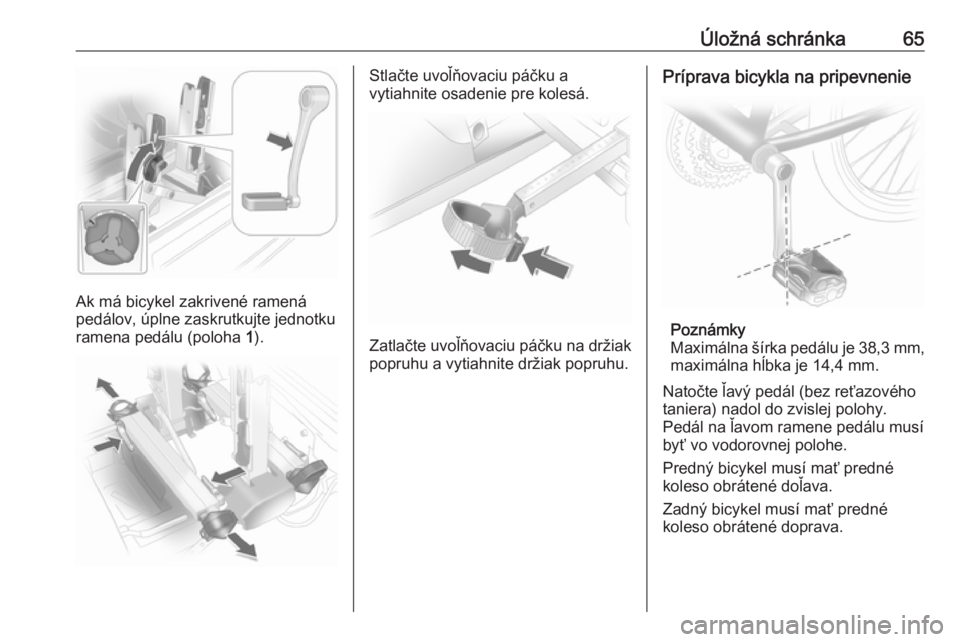

Page 67 of 237
Úložná schránka65
Ak má bicykel zakrivené ramená
pedálov, úplne zaskrutkujte jednotku
ramena pedálu (poloha 1).
Stlačte uvoľňovaciu páčku a
vytiahnite osadenie pre kolesá.
Zatlačte uvoľňovaciu páčku na držiak
popruhu a vytiahnite držiak popruhu.
Príprava bicykla na pripevnenie
Poznámky
Maximálna šírka pedálu je 38,3 mm ,
maximálna hĺbka je 14,4 mm.
Natočte ľavý pedál (bez reťazového taniera) nadol do zvislej polohy.
Pedál na ľavom ramene pedálu musí
byť vo vodorovnej polohe.
Predný bicykel musí mať predné
koleso obrátené doľava.
Zadný bicykel musí mať predné
koleso obrátené doprava.
Page 68 of 237

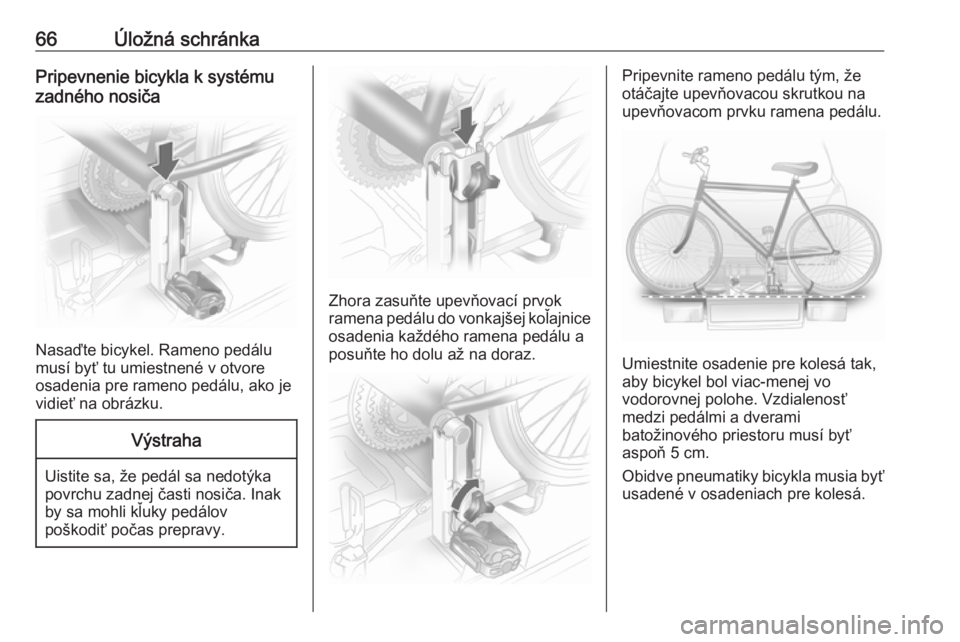

66Úložná schránkaPripevnenie bicykla k systému
zadného nosiča
Nasaďte bicykel. Rameno pedálu
musí byť tu umiestnené v otvore
osadenia pre rameno pedálu, ako je
vidieť na obrázku.
Výstraha
Uistite sa, že pedál sa nedotýka
povrchu zadnej časti nosiča. Inak
by sa mohli kľuky pedálov
poškodiť počas prepravy.
Zhora zasuňte upevňovací prvok ramena pedálu do vonkajšej koľajnice
osadenia každého ramena pedálu a
posuňte ho dolu až na doraz.
Pripevnite rameno pedálu tým, že
otáčajte upevňovacou skrutkou na
upevňovacom prvku ramena pedálu.
Umiestnite osadenie pre kolesá tak,
aby bicykel bol viac-menej vo
vodorovnej polohe. Vzdialenosť
medzi pedálmi a dverami
batožinového priestoru musí byť
aspoň 5 cm.
Obidve pneumatiky bicykla musia byť usadené v osadeniach pre kolesá.
Page 69 of 237

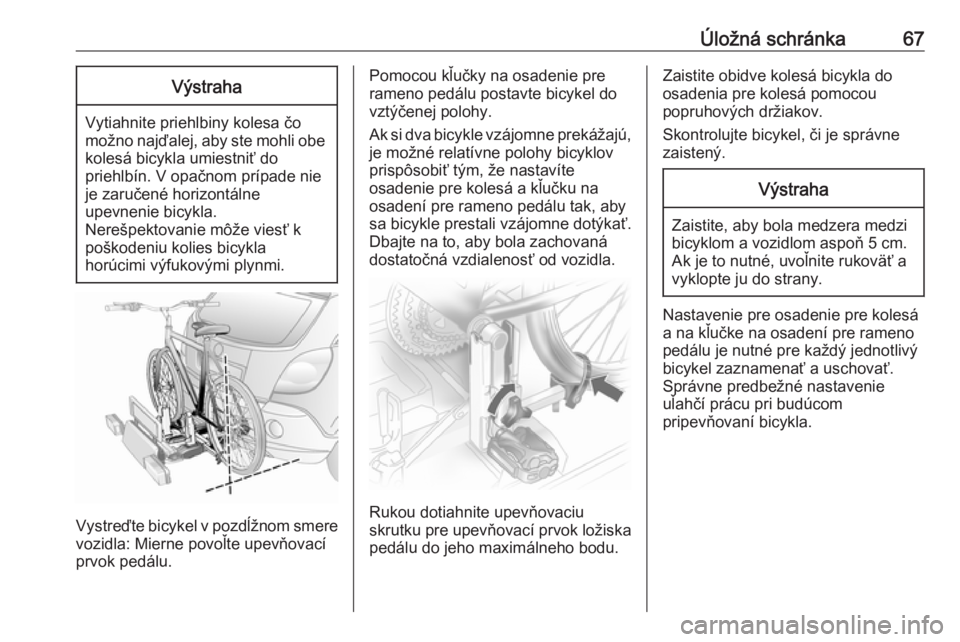

Úložná schránka67Výstraha
Vytiahnite priehlbiny kolesa čomožno najďalej, aby ste mohli obe kolesá bicykla umiestniť do
priehlbín. V opačnom prípade nie
je zaručené horizontálne
upevnenie bicykla.
Nerešpektovanie môže viesť k
poškodeniu kolies bicykla
horúcimi výfukovými plynmi.
Vystreďte bicykel v pozdĺžnom smere
vozidla: Mierne povoľte upevňovací
prvok pedálu.
Pomocou kľučky na osadenie pre
rameno pedálu postavte bicykel do
vztýčenej polohy.
Ak si dva bicykle vzájomne prekážajú, je možné relatívne polohy bicyklov
prispôsobiť tým, že nastavíte
osadenie pre kolesá a kľučku na
osadení pre rameno pedálu tak, aby
sa bicykle prestali vzájomne dotýkať.
Dbajte na to, aby bola zachovaná
dostatočná vzdialenosť od vozidla.
Rukou dotiahnite upevňovaciu
skrutku pre upevňovací prvok ložiska pedálu do jeho maximálneho bodu.
Zaistite obidve kolesá bicykla do
osadenia pre kolesá pomocou
popruhových držiakov.
Skontrolujte bicykel, či je správne
zaistený.Výstraha
Zaistite, aby bola medzera medzi
bicyklom a vozidlom aspoň 5 cm.
Ak je to nutné, uvoľnite rukoväť a
vyklopte ju do strany.
Nastavenie pre osadenie pre kolesá
a na kľučke na osadení pre rameno
pedálu je nutné pre každý jednotlivý
bicykel zaznamenať a uschovať.
Správne predbežné nastavenie
uľahčí prácu pri budúcom
pripevňovaní bicykla.
Page 70 of 237
68Úložná schránka

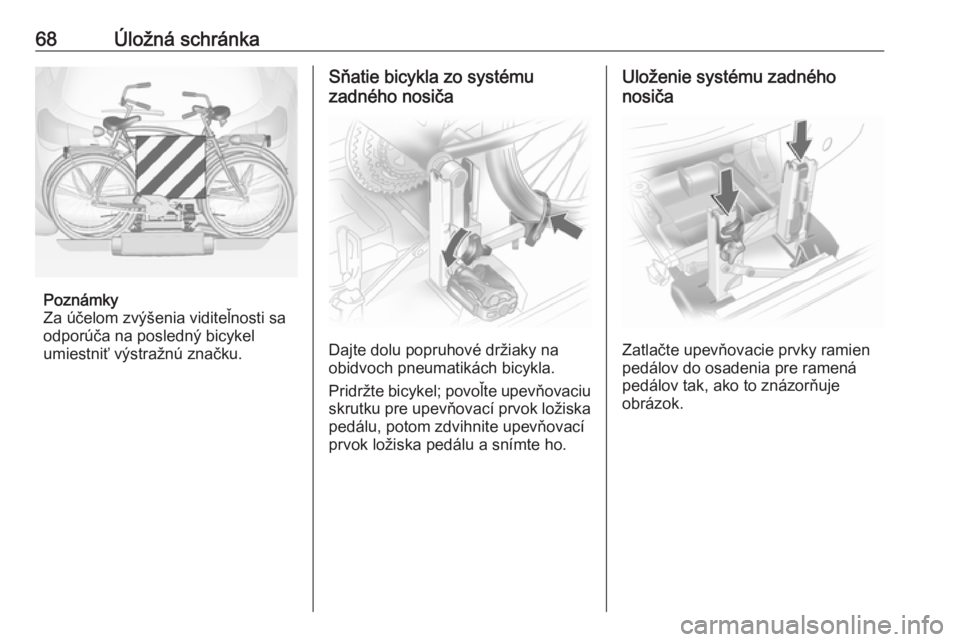

Poznámky
Za účelom zvýšenia viditeľnosti sa
odporúča na posledný bicykel
umiestniť výstražnú značku.
Sňatie bicykla zo systému
zadného nosiča
Dajte dolu popruhové držiaky na
obidvoch pneumatikách bicykla.
Pridržte bicykel; povoľte upevňovaciu
skrutku pre upevňovací prvok ložiska pedálu, potom zdvihnite upevňovací
prvok ložiska pedálu a snímte ho.
Uloženie systému zadného
nosiča
Zatlačte upevňovacie prvky ramien
pedálov do osadenia pre ramená
pedálov tak, ako to znázorňuje
obrázok.
