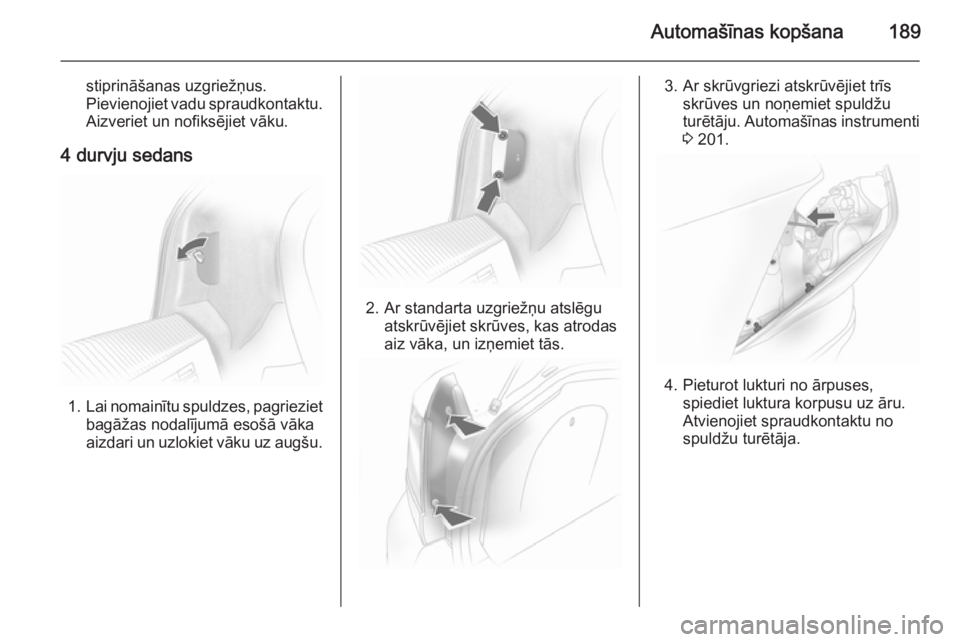

Automašīnas kopšana189
stiprināšanas uzgriežņus.Pievienojiet vadu spraudkontaktu. Aizveriet un nofiksējiet vāku.
4 durvju sedans
1. Lai nomainītu spuldzes, pagrieziet
bagāžas nodalījumā esošā vāka
aizdari un uzlokiet vāku uz augšu.
2. Ar standarta uzgriežņu atslēgu atskrūvējiet skrūves, kas atrodas
aiz vāka, un izņemiet tās.
3. Ar skrūvgriezi atskrūvējiet trīs skrūves un noņemiet spuldžu
turētāju. Automašīnas instrumenti
3 201.
4. Pieturot lukturi no ārpuses,
spiediet luktura korpusu uz āru.
Atvienojiet spraudkontaktu no
spuldžu turētāja.

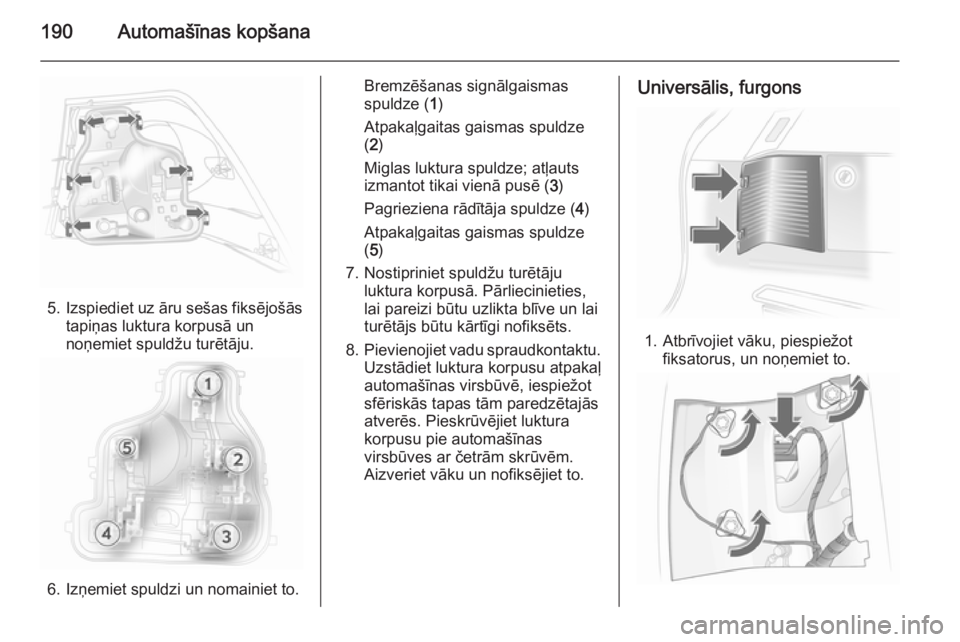

190Automašīnas kopšana
5.Izspiediet uz āru sešas fiksējošās
tapiņas luktura korpusā un
noņemiet spuldžu turētāju.
6. Izņemiet spuldzi un nomainiet to.
Bremzēšanas signālgaismas
spuldze ( 1)
Atpakaļgaitas gaismas spuldze
( 2 )
Miglas luktura spuldze; atļauts
izmantot tikai vienā pusē ( 3)
Pagrieziena rādītāja spuldze ( 4)
Atpakaļgaitas gaismas spuldze
( 5 )
7. Nostipriniet spuldžu turētāju luktura korpusā. Pārliecinieties,
lai pareizi būtu uzlikta blīve un lai
turētājs būtu kārtīgi nofiksēts.
8. Pievienojiet vadu spraudkontaktu.
Uzstādiet luktura korpusu atpakaļ
automašīnas virsbūvē, iespiežot
sfēriskās tapas tām paredzētajās
atverēs. Pieskrūvējiet luktura
korpusu pie automašīnas
virsbūves ar četrām skrūvēm.
Aizveriet vāku un nofiksējiet to.Universālis, furgons
1. Atbrīvojiet vāku, piespiežot fiksatorus, un noņemiet to.

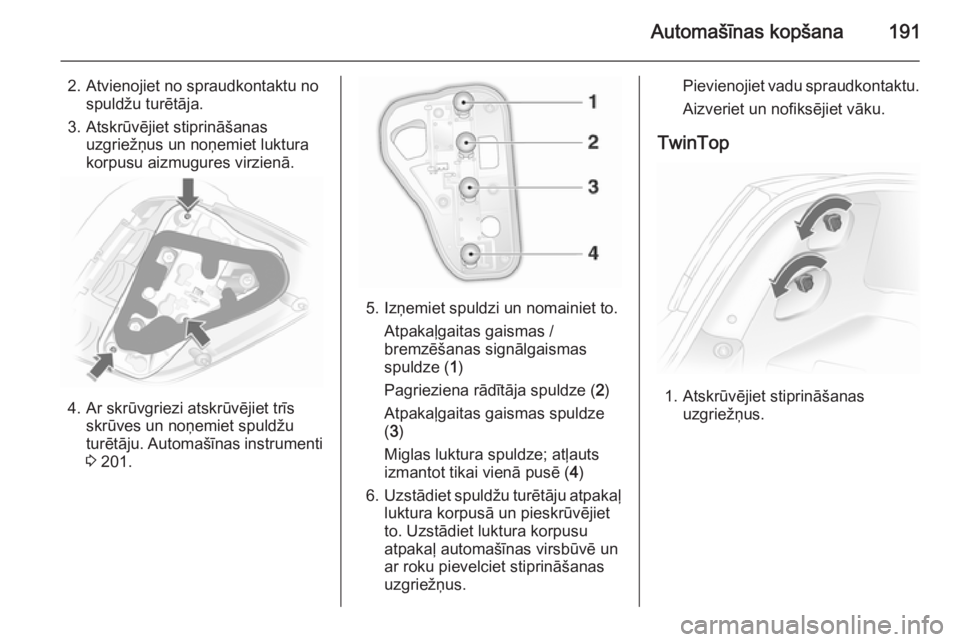

Automašīnas kopšana191
2. Atvienojiet no spraudkontaktu nospuldžu turētāja.
3. Atskrūvējiet stiprināšanas uzgriežņus un noņemiet luktura
korpusu aizmugures virzienā.
4. Ar skrūvgriezi atskrūvējiet trīs skrūves un noņemiet spuldžu
turētāju. Automašīnas instrumenti
3 201.
5. Izņemiet spuldzi un nomainiet to.
Atpakaļgaitas gaismas /
bremzēšanas signālgaismas
spuldze ( 1)
Pagrieziena rādītāja spuldze ( 2)
Atpakaļgaitas gaismas spuldze
( 3 )
Miglas luktura spuldze; atļauts
izmantot tikai vienā pusē ( 4)
6. Uzstādiet spuldžu turētāju atpakaļ
luktura korpusā un pieskrūvējiet
to. Uzstādiet luktura korpusu
atpakaļ automašīnas virsbūvē un
ar roku pievelciet stiprināšanas
uzgriežņus.
Pievienojiet vadu spraudkontaktu.
Aizveriet un nofiksējiet vāku.
TwinTop
1. Atskrūvējiet stiprināšanas uzgriežņus.

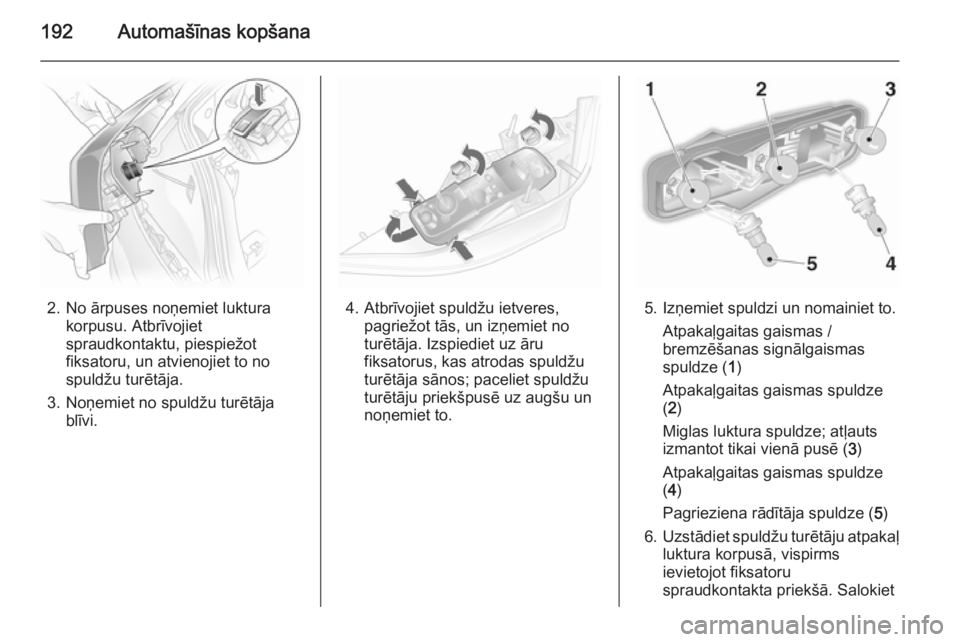

192Automašīnas kopšana
2. No ārpuses noņemiet lukturakorpusu. Atbrīvojiet
spraudkontaktu, piespiežot
fiksatoru, un atvienojiet to no
spuldžu turētāja.
3. Noņemiet no spuldžu turētāja blīvi.4. Atbrīvojiet spuldžu ietveres, pagriežot tās, un izņemiet no
turētāja. Izspiediet uz āru
fiksatorus, kas atrodas spuldžu turētāja sānos; paceliet spuldžu
turētāju priekšpusē uz augšu un
noņemiet to.5. Izņemiet spuldzi un nomainiet to.
Atpakaļgaitas gaismas /
bremzēšanas signālgaismas
spuldze ( 1)
Atpakaļgaitas gaismas spuldze ( 2 )
Miglas luktura spuldze; atļauts
izmantot tikai vienā pusē ( 3)
Atpakaļgaitas gaismas spuldze
( 4 )
Pagrieziena rādītāja spuldze ( 5)
6. Uzstādiet spuldžu turētāju atpakaļ
luktura korpusā, vispirms
ievietojot fiksatoru
spraudkontakta priekšā. Salokiet

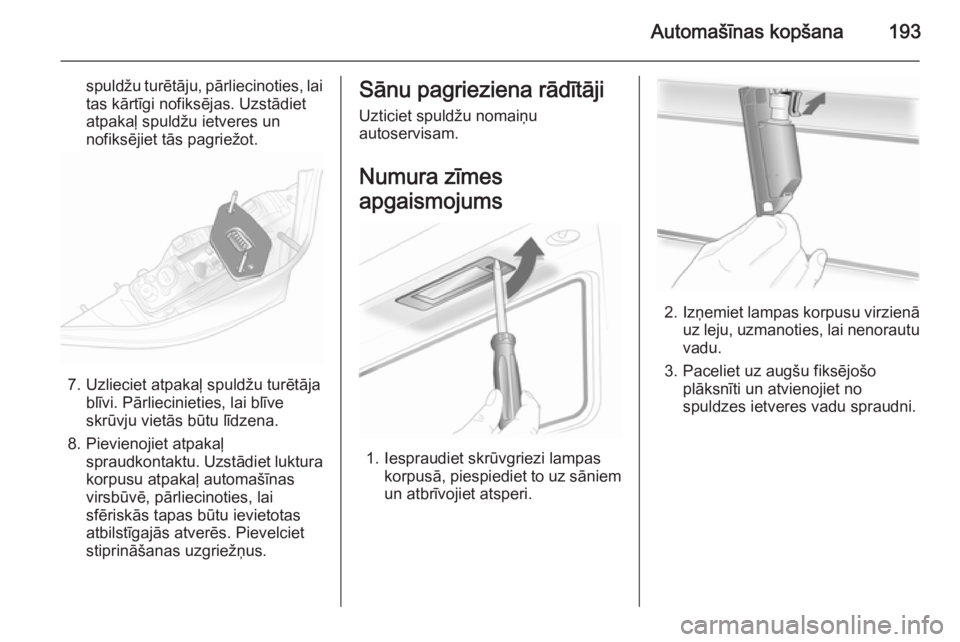

Automašīnas kopšana193
spuldžu turētāju, pārliecinoties, lai
tas kārtīgi nofiksējas. Uzstādiet
atpakaļ spuldžu ietveres un
nofiksējiet tās pagriežot.
7. Uzlieciet atpakaļ spuldžu turētāja blīvi. Pārliecinieties, lai blīve
skrūvju vietās būtu līdzena.
8. Pievienojiet atpakaļ spraudkontaktu. Uzstādiet luktura
korpusu atpakaļ automašīnas
virsbūvē, pārliecinoties, lai
sfēriskās tapas būtu ievietotas
atbilstīgajās atverēs. Pievelciet
stiprināšanas uzgriežņus.
Sānu pagrieziena rādītāji
Uzticiet spuldžu nomaiņu
autoservisam.
Numura zīmes
apgaismojums
1. Iespraudiet skrūvgriezi lampas korpusā, piespiediet to uz sāniem
un atbrīvojiet atsperi.
2. Izņemiet lampas korpusu virzienā
uz leju, uzmanoties, lai nenorautuvadu.
3. Paceliet uz augšu fiksējošo plāksnīti un atvienojiet no
spuldzes ietveres vadu spraudni.

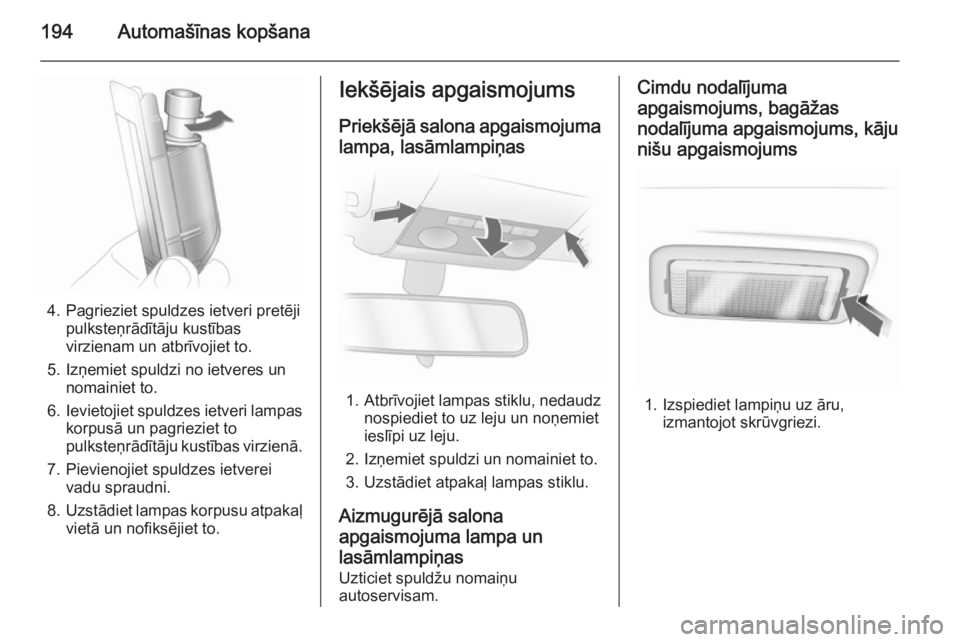

194Automašīnas kopšana
4. Pagrieziet spuldzes ietveri pretējipulksteņrādītāju kustības
virzienam un atbrīvojiet to.
5. Izņemiet spuldzi no ietveres un nomainiet to.
6. Ievietojiet spuldzes ietveri lampas
korpusā un pagrieziet to
pulksteņrādītāju kustības virzienā.
7. Pievienojiet spuldzes ietverei vadu spraudni.
8. Uzstādiet lampas korpusu atpakaļ
vietā un nofiksējiet to.
Iekšējais apgaismojums
Priekšējā salona apgaismojuma
lampa, lasāmlampiņas
1. Atbrīvojiet lampas stiklu, nedaudz
nospiediet to uz leju un noņemiet
ieslīpi uz leju.
2. Izņemiet spuldzi un nomainiet to.
3. Uzstādiet atpakaļ lampas stiklu.
Aizmugurējā salona apgaismojuma lampa unlasāmlampiņas Uzticiet spuldžu nomaiņu
autoservisam.
Cimdu nodalījuma
apgaismojums, bagāžas
nodalījuma apgaismojums, kāju
nišu apgaismojums
1. Izspiediet lampiņu uz āru, izmantojot skrūvgriezi.

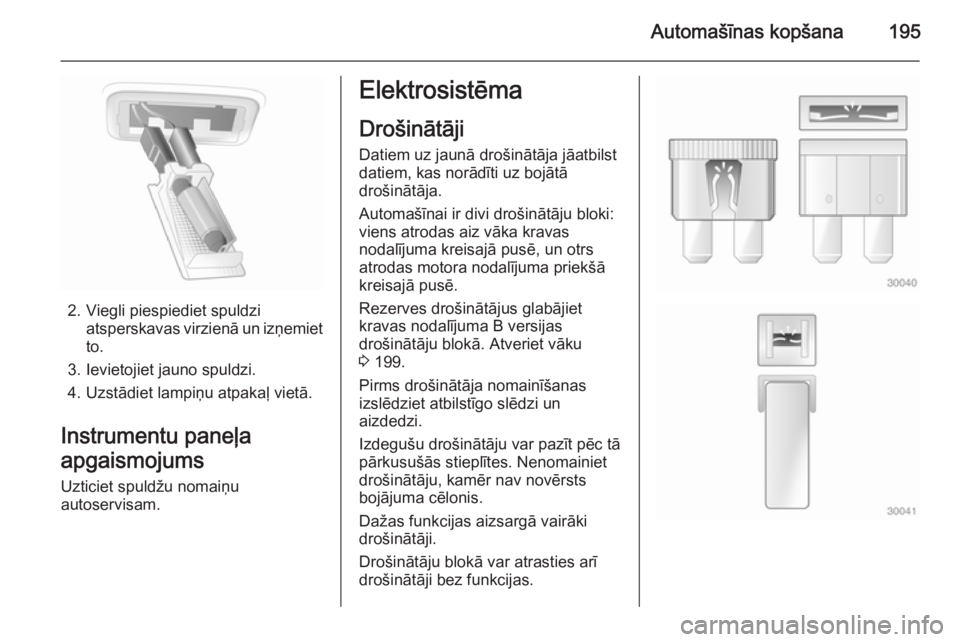

Automašīnas kopšana195
2. Viegli piespiediet spuldziatsperskavas virzienā un izņemietto.
3. Ievietojiet jauno spuldzi.
4. Uzstādiet lampiņu atpakaļ vietā.
Instrumentu paneļa
apgaismojums
Uzticiet spuldžu nomaiņu
autoservisam.
Elektrosistēma
Drošinātāji
Datiem uz jaunā drošinātāja jāatbilst
datiem, kas norādīti uz bojātā
drošinātāja.
Automašīnai ir divi drošinātāju bloki:
viens atrodas aiz vāka kravas
nodalījuma kreisajā pusē, un otrs
atrodas motora nodalījuma priekšā
kreisajā pusē.
Rezerves drošinātājus glabājiet
kravas nodalījuma B versijas
drošinātāju blokā. Atveriet vāku
3 199.
Pirms drošinātāja nomainīšanas
izslēdziet atbilstīgo slēdzi un
aizdedzi.
Izdegušu drošinātāju var pazīt pēc tā pārkusušās stieplītes. Nenomainietdrošinātāju, kamēr nav novērsts
bojājuma cēlonis.
Dažas funkcijas aizsargā vairāki
drošinātāji.
Drošinātāju blokā var atrasties arī
drošinātāji bez funkcijas.

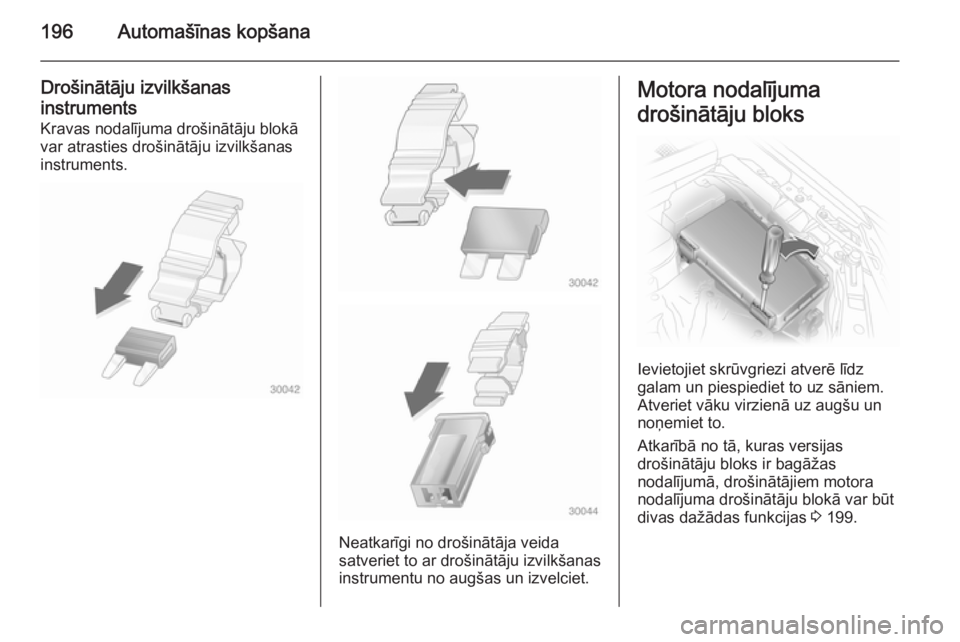

196Automašīnas kopšana
Drošinātāju izvilkšanas
instruments
Kravas nodalījuma drošinātāju blokā
var atrasties drošinātāju izvilkšanas
instruments.
Neatkarīgi no drošinātāja veida
satveriet to ar drošinātāju izvilkšanas
instrumentu no augšas un izvelciet.
Motora nodalījuma
drošinātāju bloks
Ievietojiet skrūvgriezi atverē līdz
galam un piespiediet to uz sāniem.
Atveriet vāku virzienā uz augšu un
noņemiet to.
Atkarībā no tā, kuras versijas
drošinātāju bloks ir bagāžas
nodalījumā, drošinātājiem motora
nodalījuma drošinātāju blokā var būt
divas dažādas funkcijas 3 199.

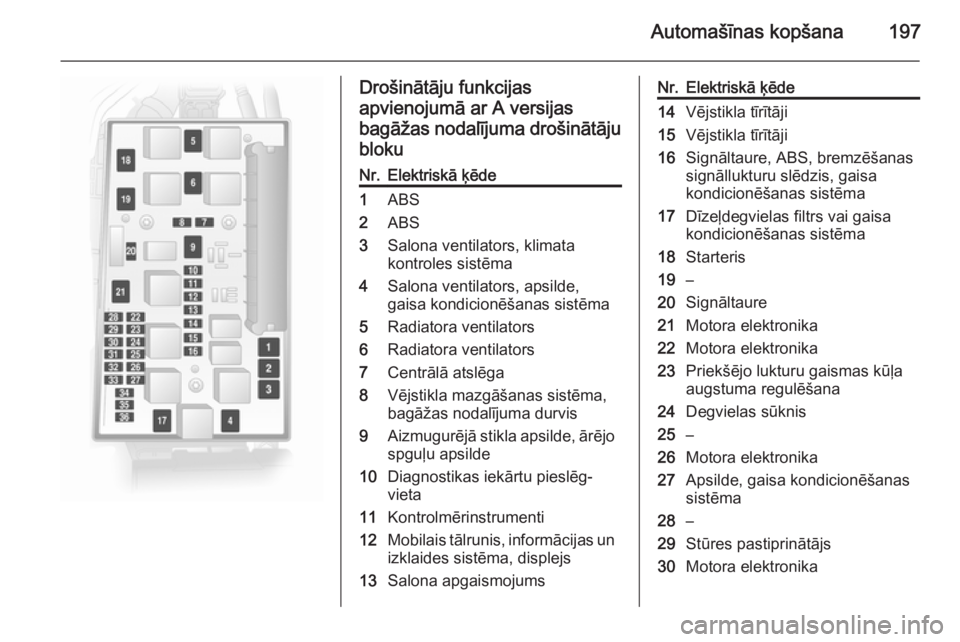

Automašīnas kopšana197
Drošinātāju funkcijasapvienojumā ar A versijas
bagāžas nodalījuma drošinātāju
blokuNr.Elektriskā ķēde1ABS2ABS3Salona ventilators, klimata
kontroles sistēma4Salona ventilators, apsilde, gaisa kondicionēšanas sistēma5Radiatora ventilators6Radiatora ventilators7Centrālā atslēga8Vējstikla mazgāšanas sistēma,
bagāžas nodalījuma durvis9Aizmugurējā stikla apsilde, ārējo
spguļu apsilde10Diagnostikas iekārtu pieslēg‐
vieta11Kontrolmērinstrumenti12Mobilais tālrunis, informācijas un izklaides sistēma, displejs13Salona apgaismojumsNr.Elektriskā ķēde14Vējstikla tīrītāji15Vējstikla tīrītāji16Signāltaure, ABS, bremzēšanas
signāllukturu slēdzis, gaisa
kondicionēšanas sistēma17Dīzeļdegvielas filtrs vai gaisa
kondicionēšanas sistēma18Starteris19–20Signāltaure21Motora elektronika22Motora elektronika23Priekšējo lukturu gaismas kūļa
augstuma regulēšana24Degvielas sūknis25–26Motora elektronika27Apsilde, gaisa kondicionēšanas
sistēma28–29Stūres pastiprinātājs30Motora elektronika

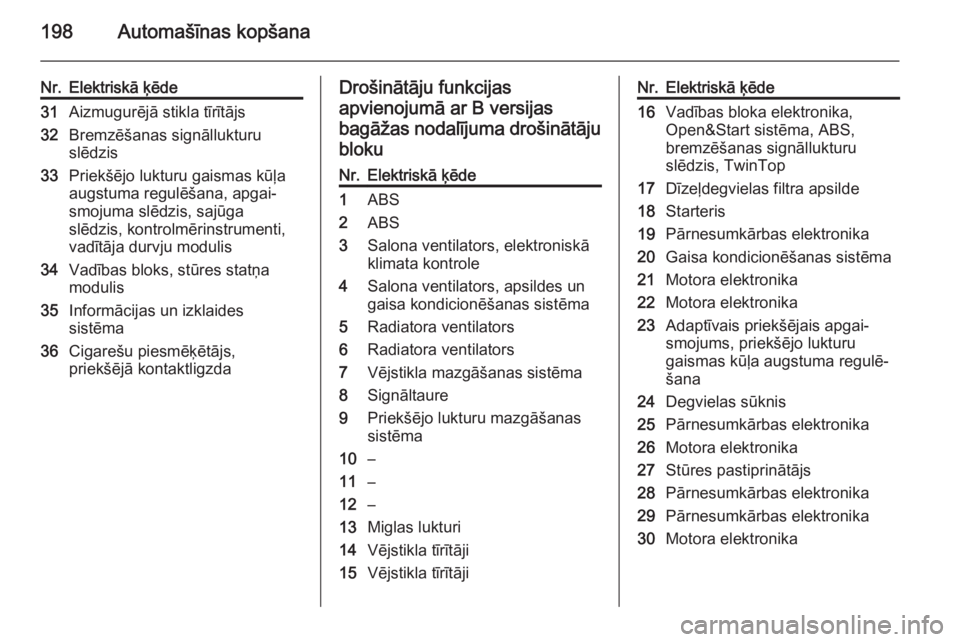

198Automašīnas kopšana
Nr.Elektriskā ķēde31Aizmugurējā stikla tīrītājs32Bremzēšanas signāllukturu
slēdzis33Priekšējo lukturu gaismas kūļa
augstuma regulēšana, apgai‐
smojuma slēdzis, sajūga
slēdzis, kontrolmērinstrumenti,
vadītāja durvju modulis34Vadības bloks, stūres statņa
modulis35Informācijas un izklaides
sistēma36Cigarešu piesmēķētājs,
priekšējā kontaktligzdaDrošinātāju funkcijas
apvienojumā ar B versijas
bagāžas nodalījuma drošinātāju
blokuNr.Elektriskā ķēde1ABS2ABS3Salona ventilators, elektroniskā
klimata kontrole4Salona ventilators, apsildes un
gaisa kondicionēšanas sistēma5Radiatora ventilators6Radiatora ventilators7Vējstikla mazgāšanas sistēma8Signāltaure9Priekšējo lukturu mazgāšanas
sistēma10–11–12–13Miglas lukturi14Vējstikla tīrītāji15Vējstikla tīrītājiNr.Elektriskā ķēde16Vadības bloka elektronika,
Open&Start sistēma, ABS,
bremzēšanas signāllukturu
slēdzis, TwinTop17Dīzeļdegvielas filtra apsilde18Starteris19Pārnesumkārbas elektronika20Gaisa kondicionēšanas sistēma21Motora elektronika22Motora elektronika23Adaptīvais priekšējais apgai‐
smojums, priekšējo lukturu
gaismas kūļa augstuma regulē‐
šana24Degvielas sūknis25Pārnesumkārbas elektronika26Motora elektronika27Stūres pastiprinātājs28Pārnesumkārbas elektronika29Pārnesumkārbas elektronika30Motora elektronika
