Bagāžas novietnes un glabāšanas nodalījumi79

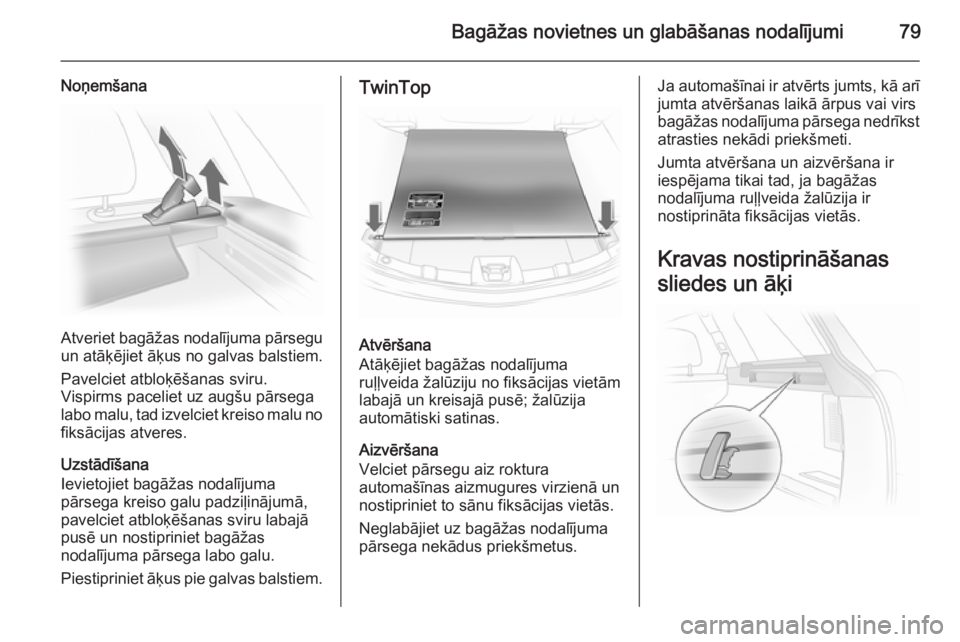

Noņemšana
Atveriet bagāžas nodalījuma pārseguun atāķējiet āķus no galvas balstiem.
Pavelciet atbloķēšanas sviru.
Vispirms paceliet uz augšu pārsega
labo malu, tad izvelciet kreiso malu no
fiksācijas atveres.
Uzstādīšana
Ievietojiet bagāžas nodalījuma
pārsega kreiso galu padziļinājumā,
pavelciet atbloķēšanas sviru labajā pusē un nostipriniet bagāžas
nodalījuma pārsega labo galu.
Piestipriniet āķus pie galvas balstiem.
TwinTop
Atvēršana
Atāķējiet bagāžas nodalījuma
ruļļveida žalūziju no fiksācijas vietām
labajā un kreisajā pusē; žalūzija
automātiski satinas.
Aizvēršana
Velciet pārsegu aiz roktura
automašīnas aizmugures virzienā un
nostipriniet to sānu fiksācijas vietās.
Neglabājiet uz bagāžas nodalījuma
pārsega nekādus priekšmetus.
Ja automašīnai ir atvērts jumts, kā arī jumta atvēršanas laikā ārpus vai virs
bagāžas nodalījuma pārsega nedrīkst
atrasties nekādi priekšmeti.
Jumta atvēršana un aizvēršana ir
iespējama tikai tad, ja bagāžas
nodalījuma ruļļveida žalūzija ir
nostiprināta fiksācijas vietās.
Kravas nostiprināšanas
sliedes un āķi

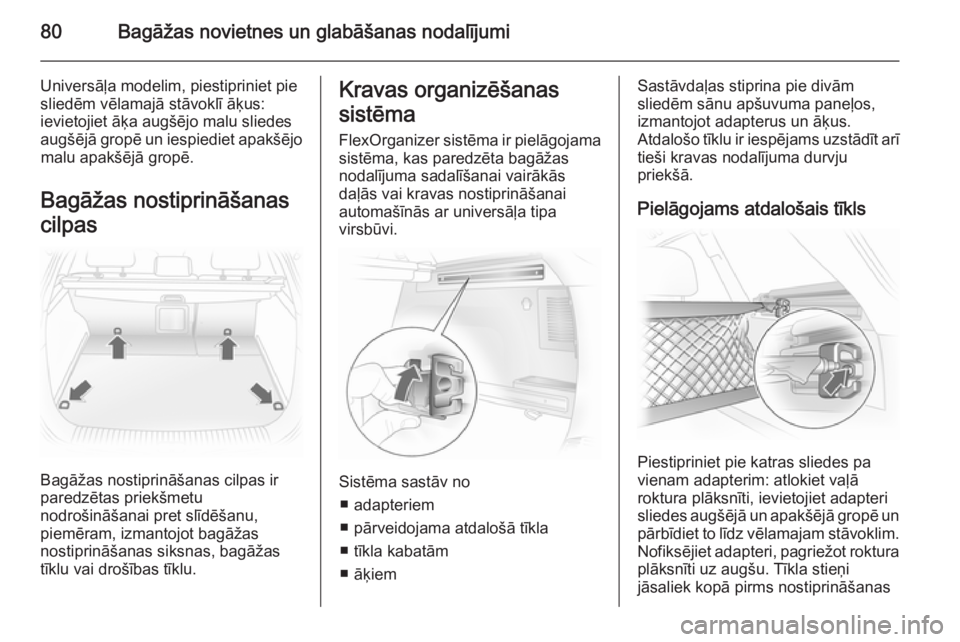

80Bagāžas novietnes un glabāšanas nodalījumi
Universāļa modelim, piestipriniet pie
sliedēm vēlamajā stāvoklī āķus:
ievietojiet āķa augšējo malu sliedes augšējā gropē un iespiediet apakšējo malu apakšējā gropē.
Bagāžas nostiprināšanas
cilpas
Bagāžas nostiprināšanas cilpas ir
paredzētas priekšmetu
nodrošināšanai pret slīdēšanu,
piemēram, izmantojot bagāžas
nostiprināšanas siksnas, bagāžas tīklu vai drošības tīklu.
Kravas organizēšanas
sistēma
FlexOrganizer sistēma ir pielāgojama
sistēma, kas paredzēta bagāžas
nodalījuma sadalīšanai vairākās
daļās vai kravas nostiprināšanai
automašīnās ar universāļa tipa
virsbūvi.
Sistēma sastāv no
■ adapteriem
■ pārveidojama atdalošā tīkla
■ tīkla kabatām
■ āķiem
Sastāvdaļas stiprina pie divām
sliedēm sānu apšuvuma paneļos,
izmantojot adapterus un āķus.
Atdalošo tīklu ir iespējams uzstādīt arī tieši kravas nodalījuma durvju
priekšā.
Pielāgojams atdalošais tīkls
Piestipriniet pie katras sliedes pa
vienam adapterim: atlokiet vaļā
roktura plāksnīti, ievietojiet adapteri
sliedes augšējā un apakšējā gropē un
pārbīdiet to līdz vēlamajam stāvoklim.
Nofiksējiet adapteri, pagriežot roktura
plāksnīti uz augšu. Tīkla stieņi
jāsaliek kopā pirms nostiprināšanas

Bagāžas novietnes un glabāšanas nodalījumi81

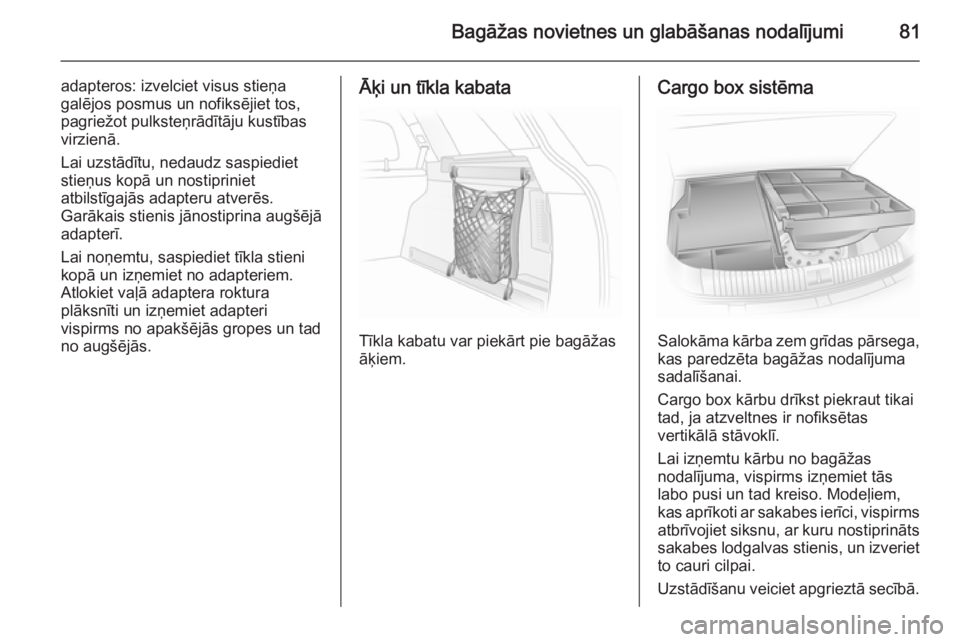

adapteros: izvelciet visus stieņagalējos posmus un nofiksējiet tos,
pagriežot pulksteņrādītāju kustības
virzienā.
Lai uzstādītu, nedaudz saspiediet
stieņus kopā un nostipriniet
atbilstīgajās adapteru atverēs.
Garākais stienis jānostiprina augšējā
adapterī.
Lai noņemtu, saspiediet tīkla stieni kopā un izņemiet no adapteriem.Atlokiet vaļā adaptera roktura
plāksnīti un izņemiet adapteri
vispirms no apakšējās gropes un tad
no augšējās.Āķi un tīkla kabata
Tīkla kabatu var piekārt pie bagāžas
āķiem.
Cargo box sistēma
Salokāma kārba zem grīdas pārsega,
kas paredzēta bagāžas nodalījuma
sadalīšanai.
Cargo box kārbu drīkst piekraut tikai
tad, ja atzveltnes ir nofiksētas
vertikālā stāvoklī.
Lai izņemtu kārbu no bagāžas
nodalījuma, vispirms izņemiet tās
labo pusi un tad kreiso. Modeļiem,
kas aprīkoti ar sakabes ierīci, vispirms atbrīvojiet siksnu, ar kuru nostiprināts
sakabes lodgalvas stienis, un izveriet
to cauri cilpai.
Uzstādīšanu veiciet apgrieztā secībā.

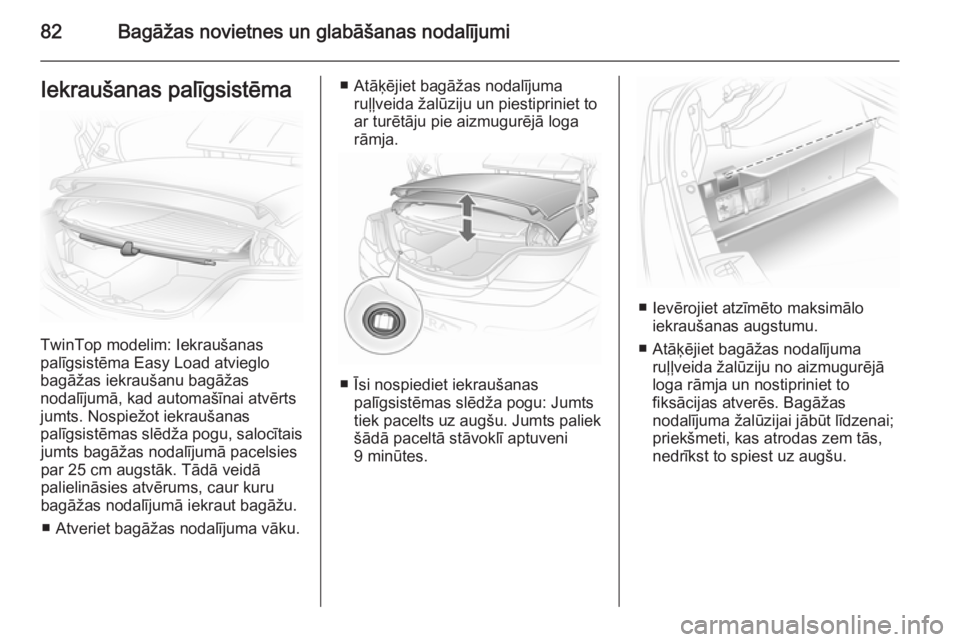

82Bagāžas novietnes un glabāšanas nodalījumiIekraušanas palīgsistēma
TwinTop modelim: Iekraušanas
palīgsistēma Easy Load atvieglo
bagāžas iekraušanu bagāžas
nodalījumā, kad automašīnai atvērts jumts. Nospiežot iekraušanas
palīgsistēmas slēdža pogu, salocītais jumts bagāžas nodalījumā pacelsies
par 25 cm augstāk. Tādā veidā
palielināsies atvērums, caur kuru
bagāžas nodalījumā iekraut bagāžu.
■ Atveriet bagāžas nodalījuma vāku.
■ Atāķējiet bagāžas nodalījuma ruļļveida žalūziju un piestipriniet to
ar turētāju pie aizmugurējā loga
rāmja.
■ Īsi nospiediet iekraušanas palīgsistēmas slēdža pogu: Jumts
tiek pacelts uz augšu. Jumts paliek
šādā paceltā stāvoklī aptuveni
9 minūtes.
■ Ievērojiet atzīmēto maksimālo iekraušanas augstumu.
■ Atāķējiet bagāžas nodalījuma ruļļveida žalūziju no aizmugurējā
loga rāmja un nostipriniet to
fiksācijas atverēs. Bagāžas
nodalījuma žalūzijai jābūt līdzenai;
priekšmeti, kas atrodas zem tās,
nedrīkst to spiest uz augšu.

Bagāžas novietnes un glabāšanas nodalījumi83

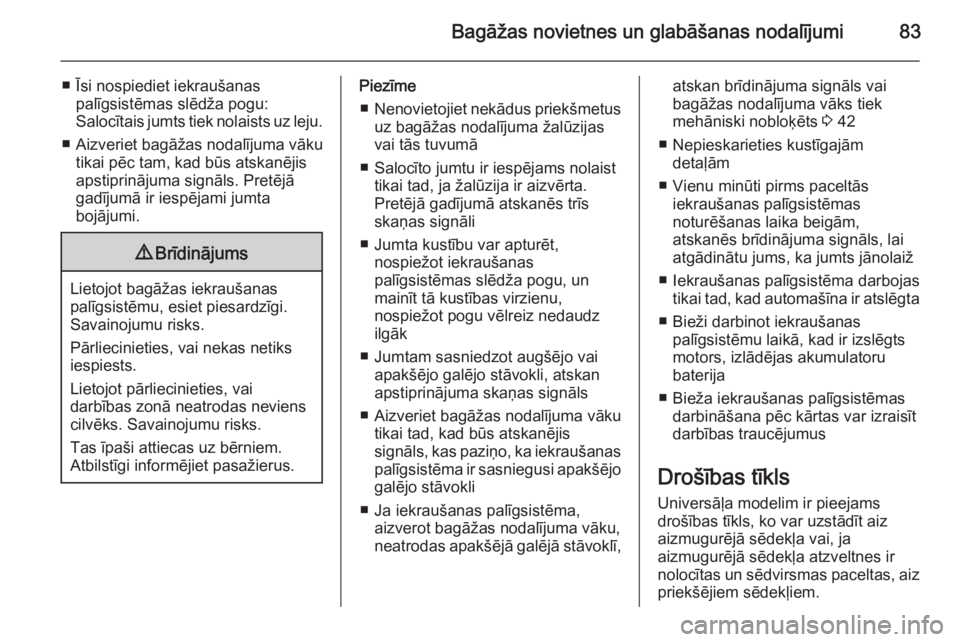

■ Īsi nospiediet iekraušanaspalīgsistēmas slēdža pogu:
Salocītais jumts tiek nolaists uz leju.
■ Aizveriet bagāžas nodalījuma vāku tikai pēc tam, kad būs atskanējis
apstiprinājuma signāls. Pretējā gadījumā ir iespējami jumta
bojājumi.9 Brīdinājums
Lietojot bagāžas iekraušanas
palīgsistēmu, esiet piesardzīgi.
Savainojumu risks.
Pārliecinieties, vai nekas netiks
iespiests.
Lietojot pārliecinieties, vai
darbības zonā neatrodas neviens
cilvēks. Savainojumu risks.
Tas īpaši attiecas uz bērniem.
Atbilstīgi informējiet pasažierus.
Piezīme
■ Nenovietojiet nekādus priekšmetus
uz bagāžas nodalījuma žalūzijas
vai tās tuvumā
■ Salocīto jumtu ir iespējams nolaist tikai tad, ja žalūzija ir aizvērta.
Pretējā gadījumā atskanēs trīs
skaņas signāli
■ Jumta kustību var apturēt, nospiežot iekraušanas
palīgsistēmas slēdža pogu, un
mainīt tā kustības virzienu,
nospiežot pogu vēlreiz nedaudz
ilgāk
■ Jumtam sasniedzot augšējo vai apakšējo galējo stāvokli, atskan
apstiprinājuma skaņas signāls
■ Aizveriet bagāžas nodalījuma vāku tikai tad, kad būs atskanējis
signāls, kas paziņo, ka iekraušanas palīgsistēma ir sasniegusi apakšējo galējo stāvokli
■ Ja iekraušanas palīgsistēma, aizverot bagāžas nodalījuma vāku,
neatrodas apakšējā galējā stāvoklī,atskan brīdinājuma signāls vai
bagāžas nodalījuma vāks tiek
mehāniski nobloķēts 3 42
■ Nepieskarieties kustīgajām detaļām
■ Vienu minūti pirms paceltās iekraušanas palīgsistēmas
noturēšanas laika beigām,
atskanēs brīdinājuma signāls, lai atgādinātu jums, ka jumts jānolaiž
■ Iekraušanas palīgsistēma darbojas tikai tad, kad automašīna ir atslēgta
■ Bieži darbinot iekraušanas palīgsistēmu laikā, kad ir izslēgts
motors, izlādējas akumulatoru
baterija
■ Bieža iekraušanas palīgsistēmas darbināšana pēc kārtas var izraisīt
darbības traucējumus
Drošības tīkls
Universāļa modelim ir pieejams
drošības tīkls, ko var uzstādīt aiz aizmugurējā sēdekļa vai, ja
aizmugurējā sēdekļa atzveltnes ir
nolocītas un sēdvirsmas paceltas, aiz priekšējiem sēdekļiem.

84Bagāžas novietnes un glabāšanas nodalījumi

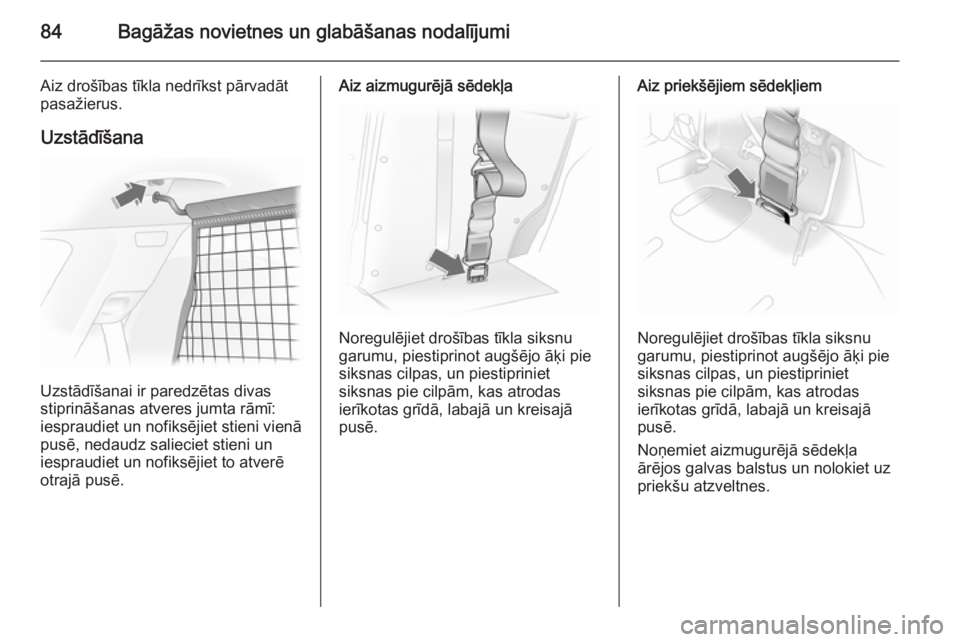

Aiz drošības tīkla nedrīkst pārvadāt
pasažierus.
Uzstādīšana
Uzstādīšanai ir paredzētas divas
stiprināšanas atveres jumta rāmī:
iespraudiet un nofiksējiet stieni vienā
pusē, nedaudz salieciet stieni un
iespraudiet un nofiksējiet to atverē
otrajā pusē.
Aiz aizmugurējā sēdekļa
Noregulējiet drošības tīkla siksnu
garumu, piestiprinot augšējo āķi pie
siksnas cilpas, un piestipriniet
siksnas pie cilpām, kas atrodas
ierīkotas grīdā, labajā un kreisajā
pusē.
Aiz priekšējiem sēdekļiem
Noregulējiet drošības tīkla siksnu
garumu, piestiprinot augšējo āķi pie
siksnas cilpas, un piestipriniet
siksnas pie cilpām, kas atrodas
ierīkotas grīdā, labajā un kreisajā
pusē.
Noņemiet aizmugurējā sēdekļa
ārējos galvas balstus un nolokiet uz
priekšu atzveltnes.

Bagāžas novietnes un glabāšanas nodalījumi85

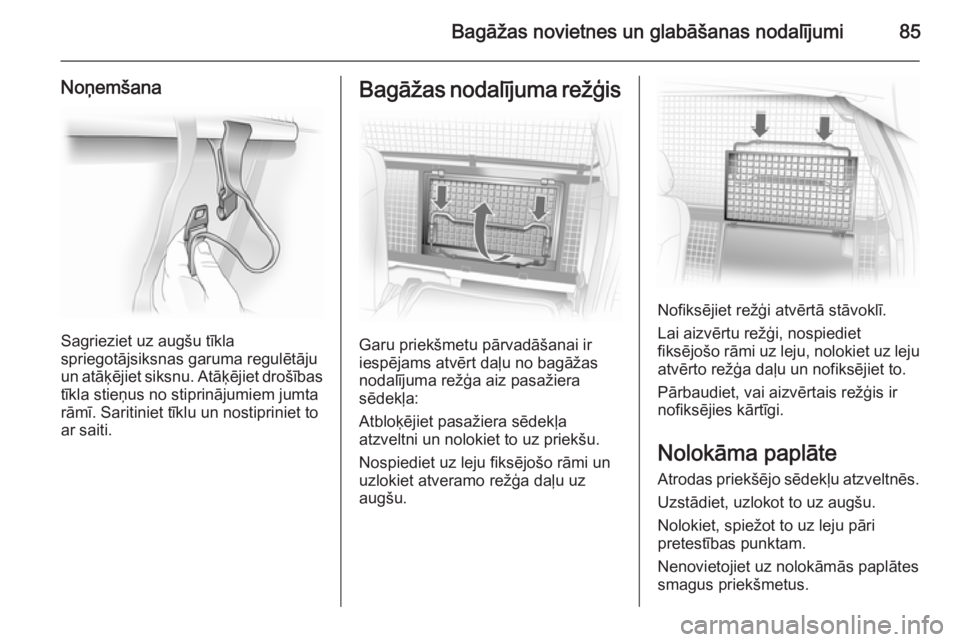

Noņemšana
Sagrieziet uz augšu tīkla
spriegotājsiksnas garuma regulētāju
un atāķējiet siksnu. Atāķējiet drošības tīkla stieņus no stiprinājumiem jumta
rāmī. Saritiniet tīklu un nostipriniet to
ar saiti.
Bagāžas nodalījuma režģis
Garu priekšmetu pārvadāšanai ir
iespējams atvērt daļu no bagāžas
nodalījuma režģa aiz pasažiera
sēdekļa:
Atbloķējiet pasažiera sēdekļa
atzveltni un nolokiet to uz priekšu.
Nospiediet uz leju fiksējošo rāmi un
uzlokiet atveramo režģa daļu uz
augšu.
Nofiksējiet režģi atvērtā stāvoklī.
Lai aizvērtu režģi, nospiediet
fiksējošo rāmi uz leju, nolokiet uz leju
atvērto režģa daļu un nofiksējiet to.
Pārbaudiet, vai aizvērtais režģis ir
nofiksējies kārtīgi.
Nolokāma paplāte
Atrodas priekšējo sēdekļu atzveltnēs. Uzstādiet, uzlokot to uz augšu.
Nolokiet, spiežot to uz leju pāri
pretestības punktam.
Nenovietojiet uz nolokāmās paplātes
smagus priekšmetus.

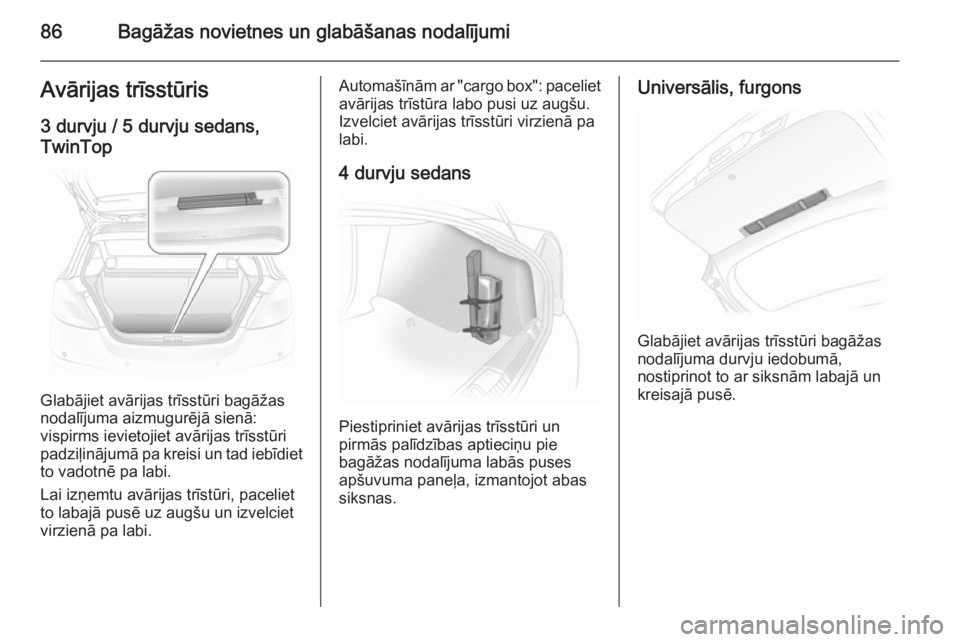

86Bagāžas novietnes un glabāšanas nodalījumiAvārijas trīsstūris3 durvju / 5 durvju sedans,
TwinTop
Glabājiet avārijas trīsstūri bagāžas
nodalījuma aizmugurējā sienā:
vispirms ievietojiet avārijas trīsstūri
padziļinājumā pa kreisi un tad iebīdiet
to vadotnē pa labi.
Lai izņemtu avārijas trīstūri, paceliet
to labajā pusē uz augšu un izvelciet virzienā pa labi.
Automašīnām ar "cargo box": paceliet avārijas trīstūra labo pusi uz augšu.Izvelciet avārijas trīsstūri virzienā pa
labi.
4 durvju sedans
Piestipriniet avārijas trīsstūri un
pirmās palīdzības aptieciņu pie
bagāžas nodalījuma labās puses
apšuvuma paneļa, izmantojot abas
siksnas.
Universālis, furgons
Glabājiet avārijas trīsstūri bagāžas
nodalījuma durvju iedobumā,
nostiprinot to ar siksnām labajā un
kreisajā pusē.

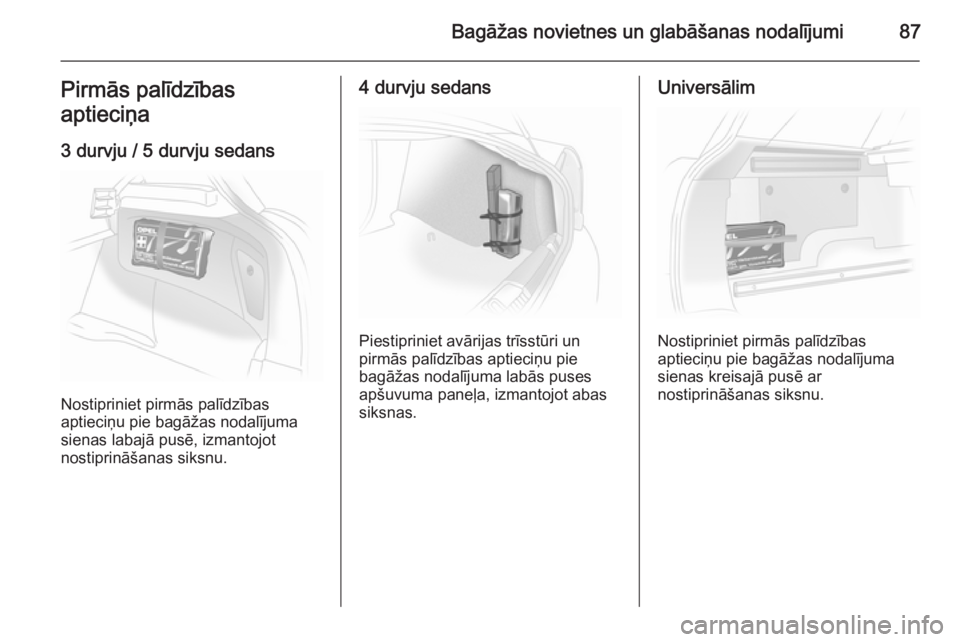

Bagāžas novietnes un glabāšanas nodalījumi87Pirmās palīdzības
aptieciņa
3 durvju / 5 durvju sedans
Nostipriniet pirmās palīdzības
aptieciņu pie bagāžas nodalījuma
sienas labajā pusē, izmantojot
nostiprināšanas siksnu.
4 durvju sedans
Piestipriniet avārijas trīsstūri un
pirmās palīdzības aptieciņu pie
bagāžas nodalījuma labās puses
apšuvuma paneļa, izmantojot abas
siksnas.
Universālim
Nostipriniet pirmās palīdzības
aptieciņu pie bagāžas nodalījuma
sienas kreisajā pusē ar
nostiprināšanas siksnu.

88Bagāžas novietnes un glabāšanas nodalījumi

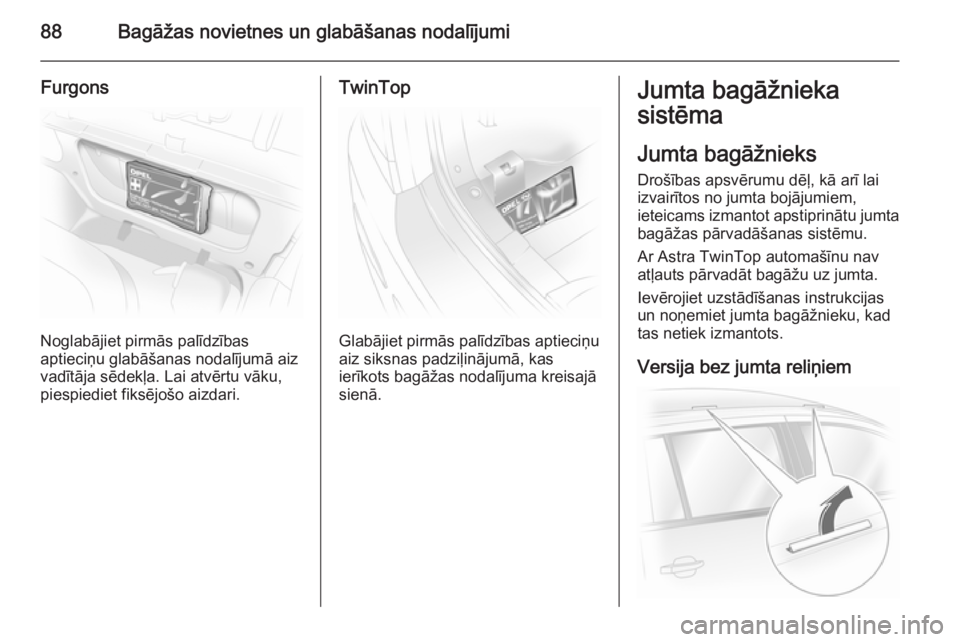

Furgons
Noglabājiet pirmās palīdzības
aptieciņu glabāšanas nodalījumā aiz
vadītāja sēdekļa. Lai atvērtu vāku,
piespiediet fiksējošo aizdari.
TwinTop
Glabājiet pirmās palīdzības aptieciņu
aiz siksnas padziļinājumā, kas
ierīkots bagāžas nodalījuma kreisajā
sienā.
Jumta bagāžnieka
sistēma
Jumta bagāžnieks Drošības apsvērumu dēļ, kā arī lai
izvairītos no jumta bojājumiem,
ieteicams izmantot apstiprinātu jumta
bagāžas pārvadāšanas sistēmu.
Ar Astra TwinTop automašīnu nav
atļauts pārvadāt bagāžu uz jumta.
Ievērojiet uzstādīšanas instrukcijas un noņemiet jumta bagāžnieku, kad
tas netiek izmantots.
Versija bez jumta reliņiem
