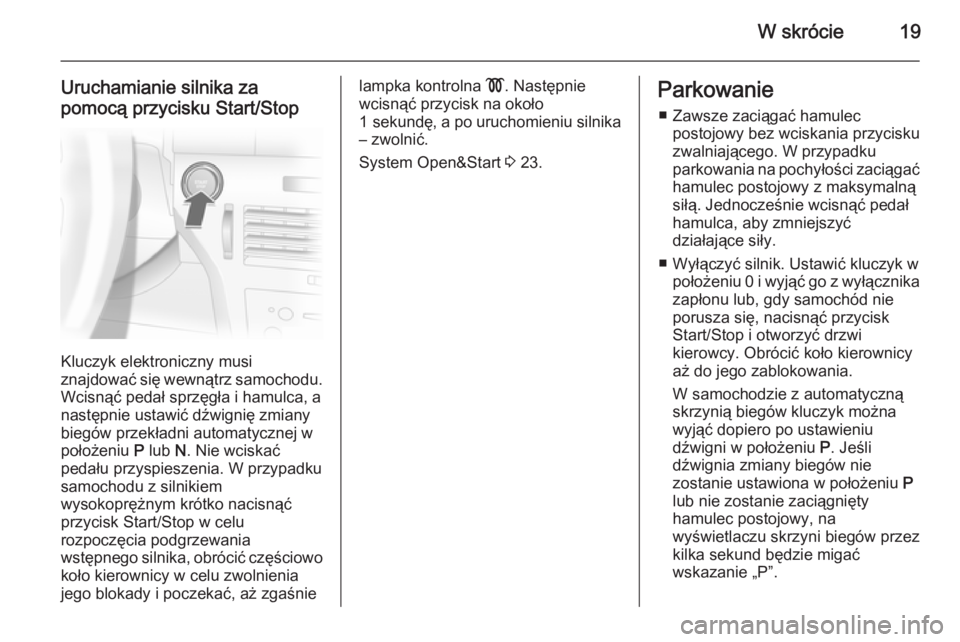

Page 21 of 269
W skrócie19
Uruchamianie silnika za
pomocą przycisku Start/Stop
Kluczyk elektroniczny musi
znajdować się wewnątrz samochodu.
Wcisnąć pedał sprzęgła i hamulca, a
następnie ustawić dźwignię zmiany
biegów przekładni automatycznej w
położeniu P lub N. Nie wciskać
pedału przyspieszenia. W przypadku
samochodu z silnikiem
wysokoprężnym krótko nacisnąć
przycisk Start/Stop w celu
rozpoczęcia podgrzewania
wstępnego silnika, obrócić częściowo koło kierownicy w celu zwolnienia
jego blokady i poczekać, aż zgaśnie
lampka kontrolna !. Następnie
wcisnąć przycisk na około
1 sekundę , a po uruchomieniu silnika
– zwolnić.
System Open&Start 3 23.Parkowanie
■ Zawsze zaciągać hamulec postojowy bez wciskania przycisku
zwalniającego. W przypadku
parkowania na pochyłości zaciągać hamulec postojowy z maksymalną
siłą. Jednocześnie wcisnąć pedał
hamulca, aby zmniejszyć
działające siły.
■ Wyłączyć silnik. Ustawić kluczyk w położeniu 0 i wyjąć go z wyłącznika
zapłonu lub, gdy samochód nie
porusza się, nacisnąć przycisk
Start/Stop i otworzyć drzwi
kierowcy. Obrócić koło kierownicy
aż do jego zablokowania.
W samochodzie z automatyczną
skrzynią biegów kluczyk można
wyjąć dopiero po ustawieniu
dźwigni w położeniu P. Jeśli
dźwignia zmiany biegów nie
zostanie ustawiona w położeniu P
lub nie zostanie zaciągnięty
hamulec postojowy, na
wyświetlaczu skrzyni biegów przez
kilka sekund będzie migać
wskazanie „P”.

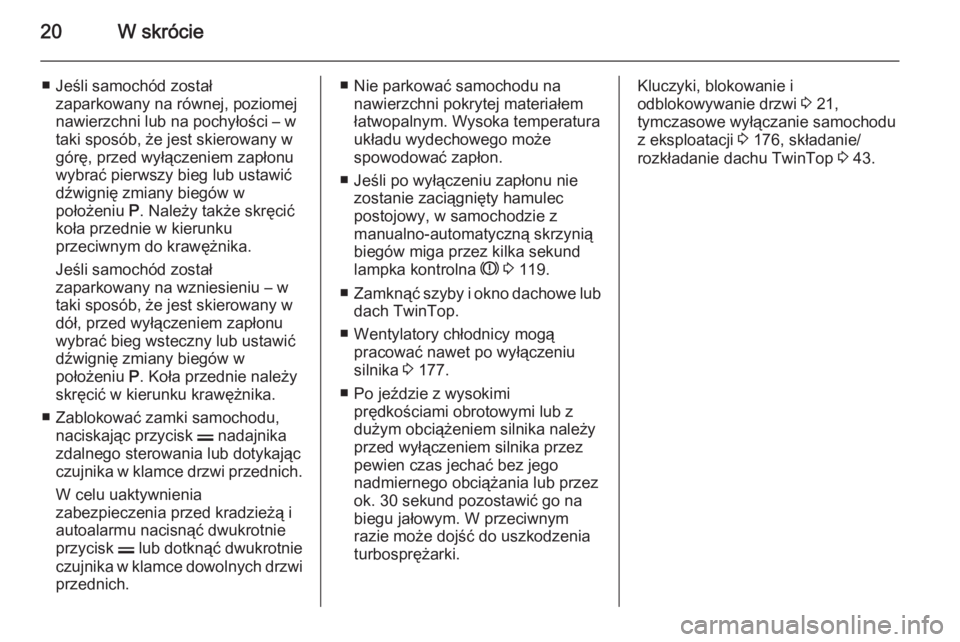

Page 22 of 269
20W skrócie
■ Jeśli samochód zostałzaparkowany na równej, poziomej
nawierzchni lub na pochyłości – w
taki sposób, że jest skierowany w
górę, przed wyłączeniem zapłonu
wybrać pierwszy bieg lub ustawić
dźwignię zmiany biegów w
położeniu P. Należy także skręcić
koła przednie w kierunku przeciwnym do krawężnika.
Jeśli samochód został
zaparkowany na wzniesieniu – w
taki sposób, że jest skierowany w
dół, przed wyłączeniem zapłonu
wybrać bieg wsteczny lub ustawić
dźwignię zmiany biegów w
położeniu P. Koła przednie należy
skręcić w kierunku krawężnika.
■ Zablokować zamki samochodu, naciskając przycisk p nadajnika
zdalnego sterowania lub dotykając czujnika w klamce drzwi przednich.
W celu uaktywnienia
zabezpieczenia przed kradzieżą i
autoalarmu nacisnąć dwukrotnie
przycisk p lub dotknąć dwukrotnie
czujnika w klamce dowolnych drzwi
przednich.■ Nie parkować samochodu na nawierzchni pokrytej materiałemłatwopalnym. Wysoka temperatura
układu wydechowego może
spowodować zapłon.
■ Jeśli po wyłączeniu zapłonu nie zostanie zaciągnięty hamulec
postojowy, w samochodzie z
manualno-automatyczną skrzynią
biegów miga przez kilka sekund
lampka kontrolna R 3 119.
■ Zamknąć szyby i okno dachowe lub
dach TwinTop.
■ Wentylatory chłodnicy mogą pracować nawet po wyłączeniu
silnika 3 177.
■ Po jeździe z wysokimi prędkościami obrotowymi lub z
dużym obciążeniem silnika należy
przed wyłączeniem silnika przez
pewien czas jechać bez jego
nadmiernego obciążania lub przez ok. 30 sekund pozostawić go nabiegu jałowym. W przeciwnym
razie może dojść do uszkodzenia
turbosprężarki.Kluczyki, blokowanie i
odblokowywanie drzwi 3 21,
tymczasowe wyłączanie samochodu z eksploatacji 3 176, składanie/
rozkładanie dachu TwinTop 3 43.

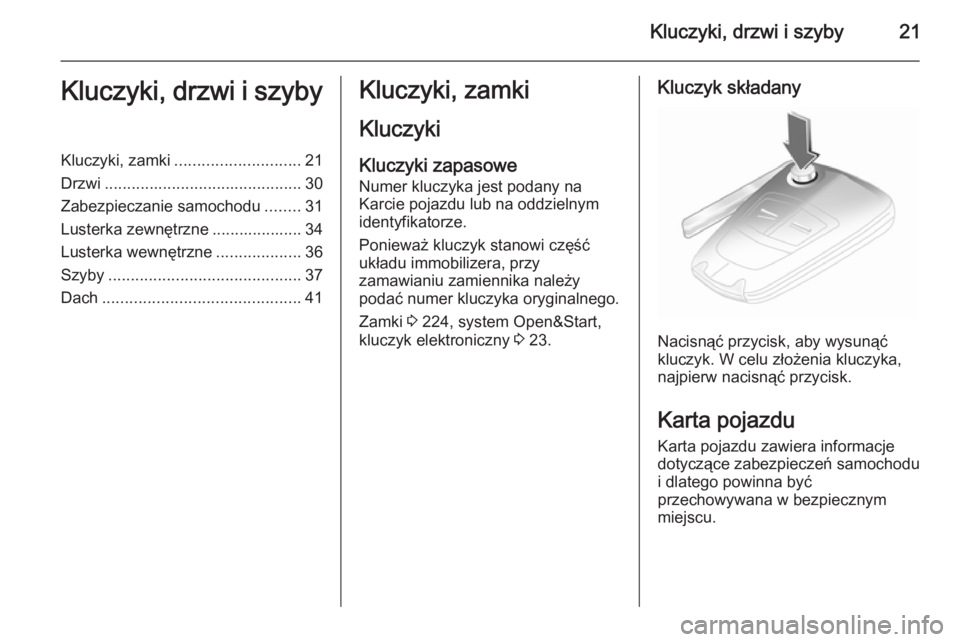

Page 23 of 269
Kluczyki, drzwi i szyby21Kluczyki, drzwi i szybyKluczyki, zamki............................ 21
Drzwi ............................................ 30
Zabezpieczanie samochodu ........31
Lusterka zewnętrzne .................... 34
Lusterka wewnętrzne ...................36
Szyby ........................................... 37
Dach ............................................ 41Kluczyki, zamki
Kluczyki
Kluczyki zapasowe Numer kluczyka jest podany na
Karcie pojazdu lub na oddzielnym
identyfikatorze.
Ponieważ kluczyk stanowi część
układu immobilizera, przy
zamawianiu zamiennika należy
podać numer kluczyka oryginalnego.
Zamki 3 224, system Open&Start,
kluczyk elektroniczny 3 23.Kluczyk składany
Nacisnąć przycisk, aby wysunąć
kluczyk. W celu złożenia kluczyka,
najpierw nacisnąć przycisk.
Karta pojazdu
Karta pojazdu zawiera informacje
dotyczące zabezpieczeń samochodu
i dlatego powinna być
przechowywana w bezpiecznym
miejscu.
Page 24 of 269

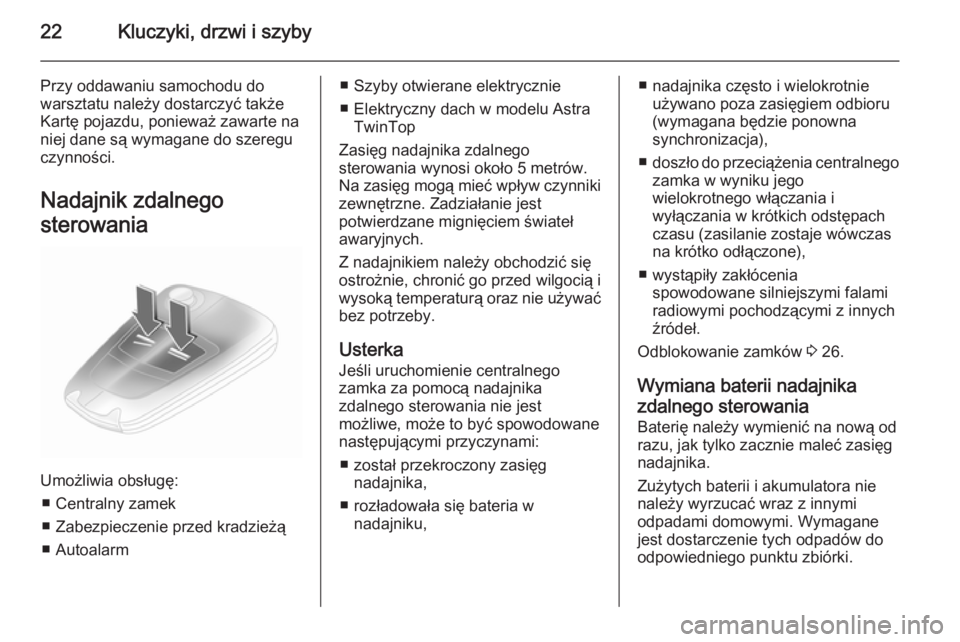

22Kluczyki, drzwi i szyby
Przy oddawaniu samochodu do
warsztatu należy dostarczyć także
Kartę pojazdu, ponieważ zawarte na
niej dane są wymagane do szeregu
czynności.
Nadajnik zdalnego
sterowania
Umożliwia obsługę: ■ Centralny zamek
■ Zabezpieczenie przed kradzieżą
■ Autoalarm
■ Szyby otwierane elektrycznie
■ Elektryczny dach w modelu Astra TwinTop
Zasięg nadajnika zdalnego
sterowania wynosi około 5 metrów.
Na zasięg mogą mieć wpływ czynniki
zewnętrzne. Zadziałanie jest
potwierdzane mignięciem świateł
awaryjnych.
Z nadajnikiem należy obchodzić się
ostrożnie, chronić go przed wilgocią i
wysoką temperaturą oraz nie używać bez potrzeby.
Usterka
Jeśli uruchomienie centralnego
zamka za pomocą nadajnika
zdalnego sterowania nie jest
możliwe, może to być spowodowane
następującymi przyczynami:
■ został przekroczony zasięg nadajnika,
■ rozładowała się bateria w nadajniku,■ nadajnika często i wielokrotnieużywano poza zasięgiem odbioru
(wymagana będzie ponowna
synchronizacja),
■ doszło do przeciążenia centralnego
zamka w wyniku jego
wielokrotnego włączania i
wyłączania w krótkich odstępach
czasu (zasilanie zostaje wówczas
na krótko odłączone),
■ wystąpiły zakłócenia spowodowane silniejszymi falami
radiowymi pochodzącymi z innych
źródeł.
Odblokowanie zamków 3 26.
Wymiana baterii nadajnika
zdalnego sterowania
Baterię należy wymienić na nową od razu, jak tylko zacznie maleć zasięg
nadajnika.
Zużytych baterii i akumulatora nie
należy wyrzucać wraz z innymi
odpadami domowymi. Wymagane
jest dostarczenie tych odpadów do
odpowiedniego punktu zbiórki.

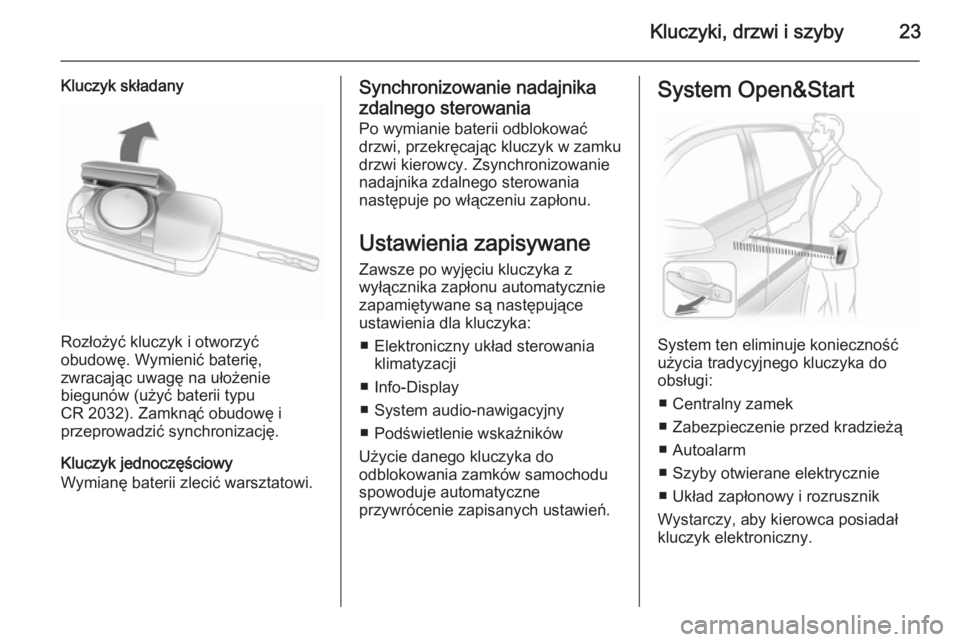

Page 25 of 269
Kluczyki, drzwi i szyby23
Kluczyk składany
Rozłożyć kluczyk i otworzyć
obudowę. Wymienić baterię,
zwracając uwagę na ułożenie
biegunów (użyć baterii typu
CR 2032). Zamknąć obudowę i
przeprowadzić synchronizację.
Kluczyk jednoczęściowy
Wymianę baterii zlecić warsztatowi.
Synchronizowanie nadajnika
zdalnego sterowania Po wymianie baterii odblokować
drzwi, przekręcając kluczyk w zamku
drzwi kierowcy. Zsynchronizowanie
nadajnika zdalnego sterowania
następuje po włączeniu zapłonu.
Ustawienia zapisywane
Zawsze po wyjęciu kluczyka z
wyłącznika zapłonu automatycznie
zapamiętywane są następujące
ustawienia dla kluczyka:
■ Elektroniczny układ sterowania klimatyzacji
■ Info-Display
■ System audio-nawigacyjny
■ Podświetlenie wskaźników
Użycie danego kluczyka do
odblokowania zamków samochodu
spowoduje automatyczne
przywrócenie zapisanych ustawień.System Open&Start
System ten eliminuje konieczność
użycia tradycyjnego kluczyka do
obsługi:
■ Centralny zamek
■ Zabezpieczenie przed kradzieżą
■ Autoalarm
■ Szyby otwierane elektrycznie
■ Układ zapłonowy i rozrusznik
Wystarczy, aby kierowca posiadał
kluczyk elektroniczny.
Page 26 of 269

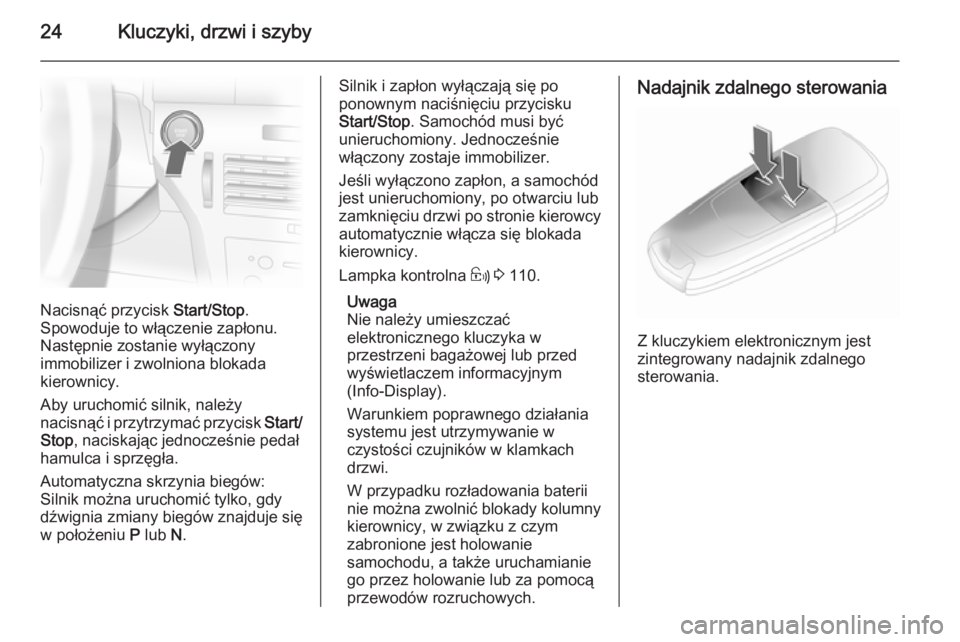

24Kluczyki, drzwi i szyby
Nacisnąć przycisk Start/Stop.
Spowoduje to włączenie zapłonu.
Następnie zostanie wyłączony
immobilizer i zwolniona blokada
kierownicy.
Aby uruchomić silnik, należy
nacisnąć i przytrzymać przycisk Start/
Stop , naciskając jednocześnie pedał
hamulca i sprzęgła.
Automatyczna skrzynia biegów:
Silnik można uruchomić tylko, gdy
dźwignia zmiany biegów znajduje się
w położeniu P lub N.
Silnik i zapłon wyłączają się po
ponownym naciśnięciu przycisku
Start/Stop . Samochód musi być
unieruchomiony. Jednocześnie włączony zostaje immobilizer.
Jeśli wyłączono zapłon, a samochód
jest unieruchomiony, po otwarciu lub zamknięciu drzwi po stronie kierowcy automatycznie włącza się blokada
kierownicy.
Lampka kontrolna 0 3 110.
Uwaga
Nie należy umieszczać
elektronicznego kluczyka w
przestrzeni bagażowej lub przed
wyświetlaczem informacyjnym
(Info-Display).
Warunkiem poprawnego działania
systemu jest utrzymywanie w
czystości czujników w klamkach
drzwi.
W przypadku rozładowania baterii
nie można zwolnić blokady kolumny
kierownicy, w związku z czym
zabronione jest holowanie
samochodu, a także uruchamianie
go przez holowanie lub za pomocą
przewodów rozruchowych.Nadajnik zdalnego sterowania
Z kluczykiem elektronicznym jest
zintegrowany nadajnik zdalnego sterowania.

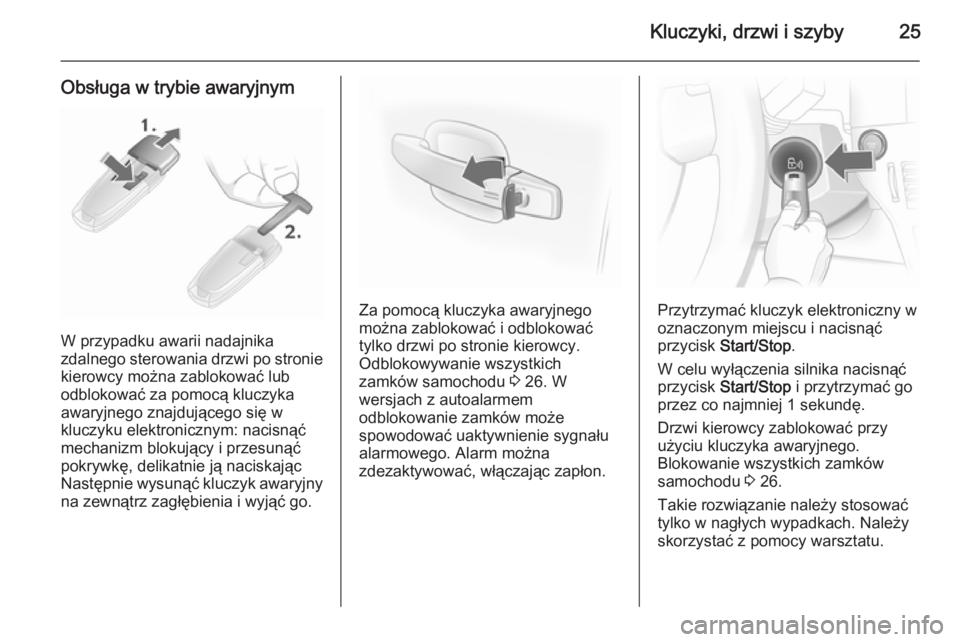

Page 27 of 269
Kluczyki, drzwi i szyby25
Obsługa w trybie awaryjnym
W przypadku awarii nadajnika
zdalnego sterowania drzwi po stronie kierowcy można zablokować lub
odblokować za pomocą kluczyka
awaryjnego znajdującego się w
kluczyku elektronicznym: nacisnąć
mechanizm blokujący i przesunąć
pokrywkę, delikatnie ją naciskając
Następnie wysunąć kluczyk awaryjny
na zewnątrz zagłębienia i wyjąć go.
Za pomocą kluczyka awaryjnego
można zablokować i odblokować
tylko drzwi po stronie kierowcy.
Odblokowywanie wszystkich
zamków samochodu 3 26. W
wersjach z autoalarmem
odblokowanie zamków może
spowodować uaktywnienie sygnału
alarmowego. Alarm można
zdezaktywować, włączając zapłon.Przytrzymać kluczyk elektroniczny w
oznaczonym miejscu i nacisnąć
przycisk Start/Stop .
W celu wyłączenia silnika nacisnąć
przycisk Start/Stop i przytrzymać go
przez co najmniej 1 sekundę.
Drzwi kierowcy zablokować przy
użyciu kluczyka awaryjnego.
Blokowanie wszystkich zamków
samochodu 3 26.
Takie rozwiązanie należy stosować
tylko w nagłych wypadkach. Należy
skorzystać z pomocy warsztatu.

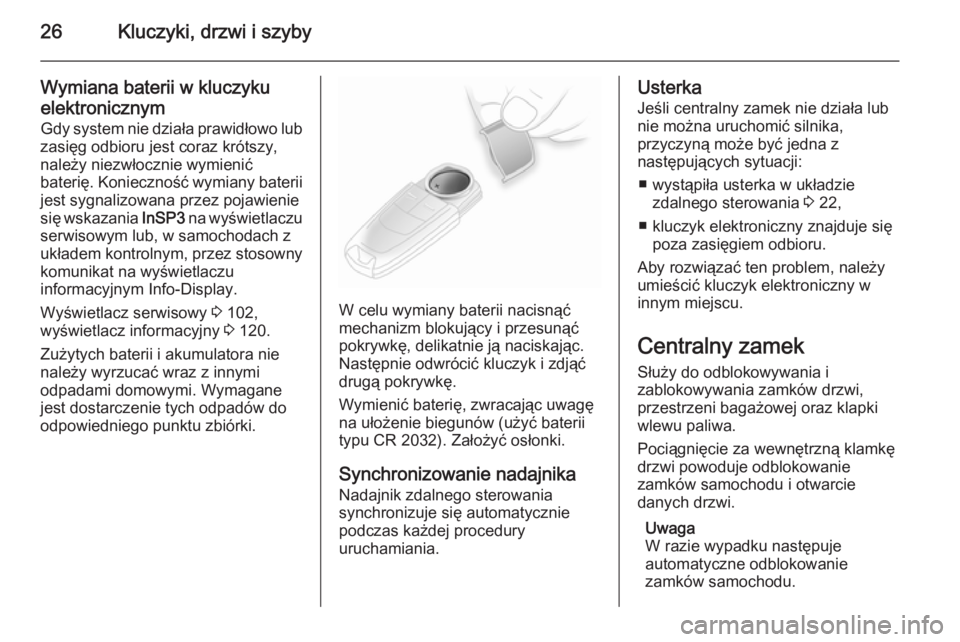

Page 28 of 269
26Kluczyki, drzwi i szyby
Wymiana baterii w kluczykuelektronicznym Gdy system nie działa prawidłowo lub
zasięg odbioru jest coraz krótszy,
należy niezwłocznie wymienić
baterię. Konieczność wymiany baterii
jest sygnalizowana przez pojawienie
się wskazania InSP3 na wyświetlaczu
serwisowym lub, w samochodach z układem kontrolnym, przez stosowny komunikat na wyświetlaczu
informacyjnym Info-Display.
Wyświetlacz serwisowy 3 102,
wyświetlacz informacyjny 3 120.
Zużytych baterii i akumulatora nie
należy wyrzucać wraz z innymi
odpadami domowymi. Wymagane
jest dostarczenie tych odpadów do
odpowiedniego punktu zbiórki.
W celu wymiany baterii nacisnąć
mechanizm blokujący i przesunąć
pokrywkę, delikatnie ją naciskając.
Następnie odwrócić kluczyk i zdjąć
drugą pokrywkę.
Wymienić baterię, zwracając uwagę
na ułożenie biegunów (użyć baterii
typu CR 2032). Założyć osłonki.
Synchronizowanie nadajnika
Nadajnik zdalnego sterowania
synchronizuje się automatycznie
podczas każdej procedury
uruchamiania.
Usterka
Jeśli centralny zamek nie działa lubnie można uruchomić silnika,
przyczyną może być jedna z
następujących sytuacji:
■ wystąpiła usterka w układzie zdalnego sterowania 3 22,
■ kluczyk elektroniczny znajduje się poza zasięgiem odbioru.
Aby rozwiązać ten problem, należy
umieścić kluczyk elektroniczny w
innym miejscu.
Centralny zamek Służy do odblokowywania i
zablokowywania zamków drzwi,
przestrzeni bagażowej oraz klapki
wlewu paliwa.
Pociągnięcie za wewnętrzną klamkę
drzwi powoduje odblokowanie
zamków samochodu i otwarcie
danych drzwi.
Uwaga
W razie wypadku następuje
automatyczne odblokowanie
zamków samochodu.
Page 29 of 269

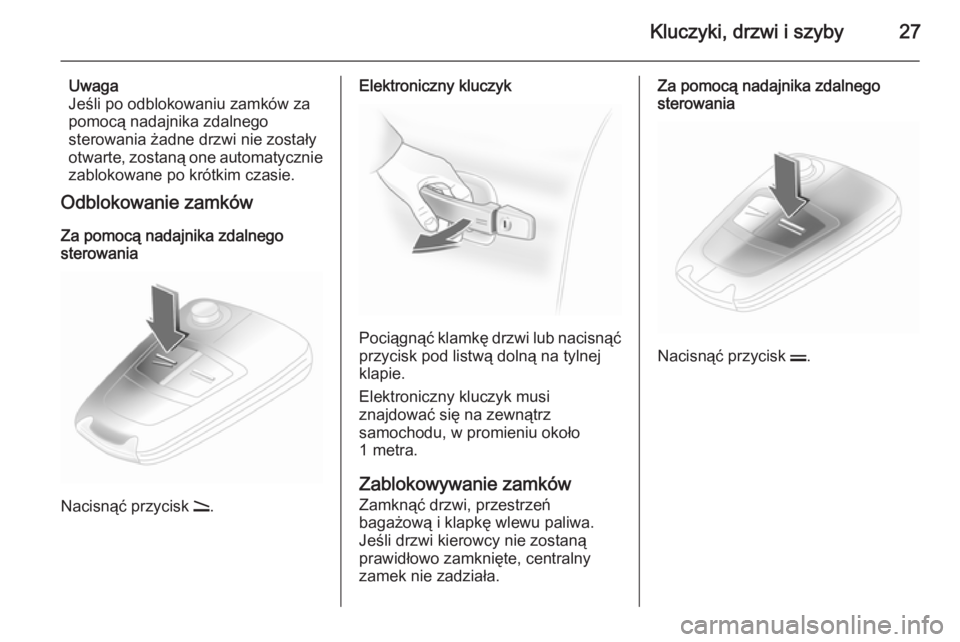

Kluczyki, drzwi i szyby27
Uwaga
Jeśli po odblokowaniu zamków za
pomocą nadajnika zdalnego
sterowania żadne drzwi nie zostały
otwarte, zostaną one automatycznie
zablokowane po krótkim czasie.
Odblokowanie zamków
Za pomocą nadajnika zdalnego
sterowania
Nacisnąć przycisk q.
Elektroniczny kluczyk
Pociągnąć klamkę drzwi lub nacisnąć
przycisk pod listwą dolną na tylnej
klapie.
Elektroniczny kluczyk musi
znajdować się na zewnątrz
samochodu, w promieniu około
1 metra.
Zablokowywanie zamków
Zamknąć drzwi, przestrzeń
bagażową i klapkę wlewu paliwa.
Jeśli drzwi kierowcy nie zostaną
prawidłowo zamknięte, centralny
zamek nie zadziała.
Za pomocą nadajnika zdalnego
sterowania
Nacisnąć przycisk p.
Page 30 of 269

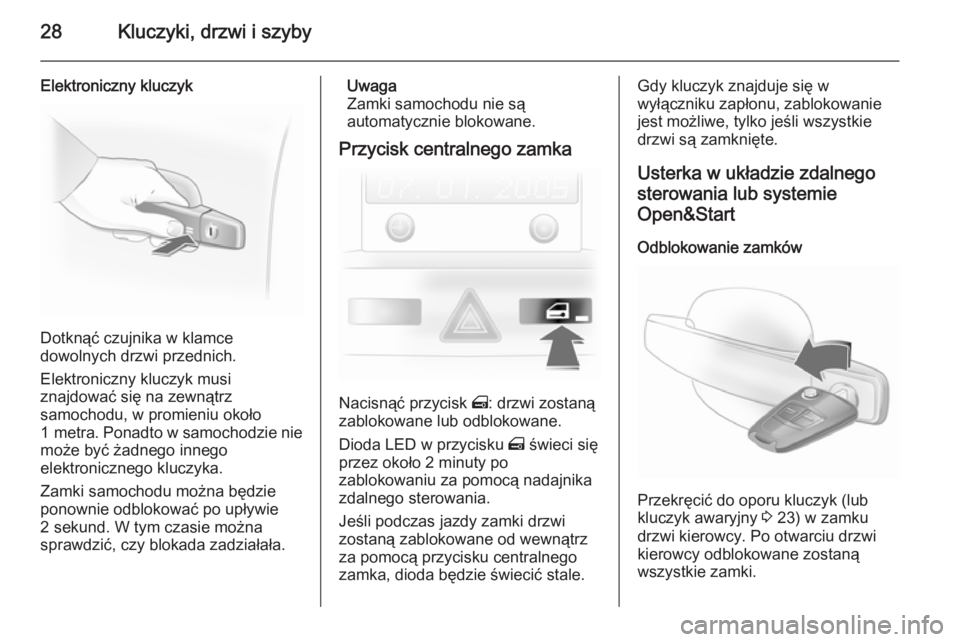

28Kluczyki, drzwi i szyby
Elektroniczny kluczyk
Dotknąć czujnika w klamce
dowolnych drzwi przednich.
Elektroniczny kluczyk musi
znajdować się na zewnątrz
samochodu, w promieniu około
1 metra . Ponadto w samochodzie nie
może być żadnego innego
elektronicznego kluczyka.
Zamki samochodu można będzie
ponownie odblokować po upływie
2 sekund. W tym czasie można
sprawdzić, czy blokada zadziałała.
Uwaga
Zamki samochodu nie są
automatycznie blokowane.
Przycisk centralnego zamka
Nacisnąć przycisk m: drzwi zostaną
zablokowane lub odblokowane.
Dioda LED w przycisku m świeci się
przez około 2 minuty po zablokowaniu za pomocą nadajnika
zdalnego sterowania.
Jeśli podczas jazdy zamki drzwi
zostaną zablokowane od wewnątrz
za pomocą przycisku centralnego
zamka, dioda będzie świecić stale.
Gdy kluczyk znajduje się w
wyłączniku zapłonu, zablokowanie
jest możliwe, tylko jeśli wszystkie
drzwi są zamknięte.
Usterka w układzie zdalnego
sterowania lub systemie Open&Start
Odblokowanie zamków
Przekręcić do oporu kluczyk (lub
kluczyk awaryjny 3 23) w zamku
drzwi kierowcy. Po otwarciu drzwi
kierowcy odblokowane zostaną
wszystkie zamki.
