OPEL ASTRA H 2014 Kezelési útmutató (in Hungarian)

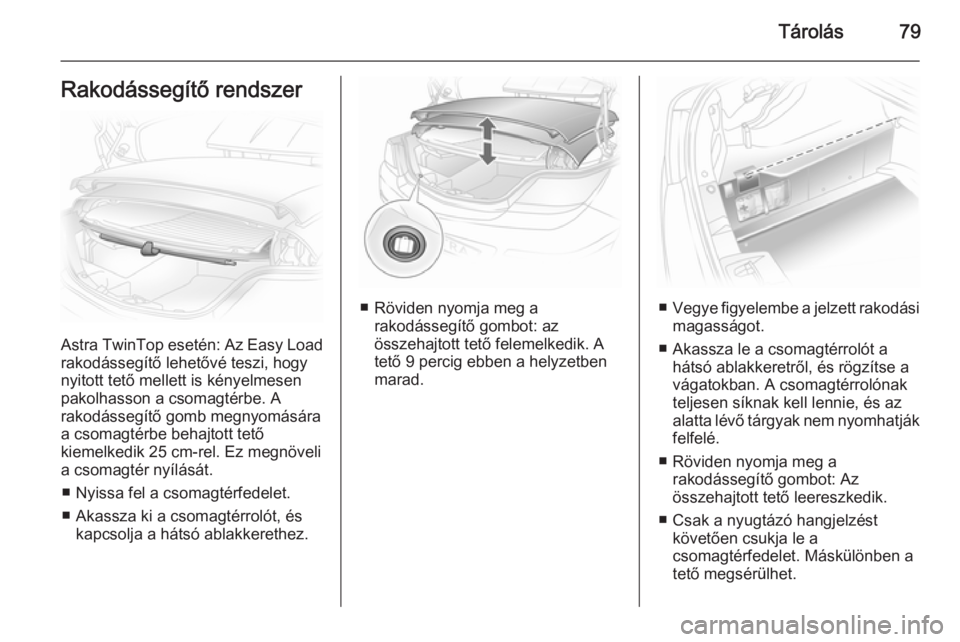

Tárolás79Rakodássegítő rendszer
Astra TwinTop esetén: Az Easy Loadrakodássegítő lehetővé teszi, hogy
nyitott tető mellett is kényelmesen
pakolhasson a csomagtérbe. A
rakodássegítő gomb megnyomására
a csomagtérbe behajtott tető
kiemelkedik 25 cm-rel. Ez megnöveli
a csomagtér nyílását.
■ Nyissa fel a csomagtérfedelet.
■ Akassza ki a csomagtérrolót, és kapcsolja a hátsó ablakkerethez.
■ Röviden nyomja meg arakodássegítő gombot: az
összehajtott tető felemelkedik. A
tető 9 percig ebben a helyzetben
marad.■ Vegye figyelembe a jelzett rakodási
magasságot.
■ Akassza le a csomagtérrolót a hátsó ablakkeretről, és rögzítse a
vágatokban. A csomagtérrolónak
teljesen síknak kell lennie, és az
alatta lévő tárgyak nem nyomhatják
felfelé.
■ Röviden nyomja meg a rakodássegítő gombot: Az
összehajtott tető leereszkedik.
■ Csak a nyugtázó hangjelzést követően csukja le a
csomagtérfedelet. Máskülönben a
tető megsérülhet.

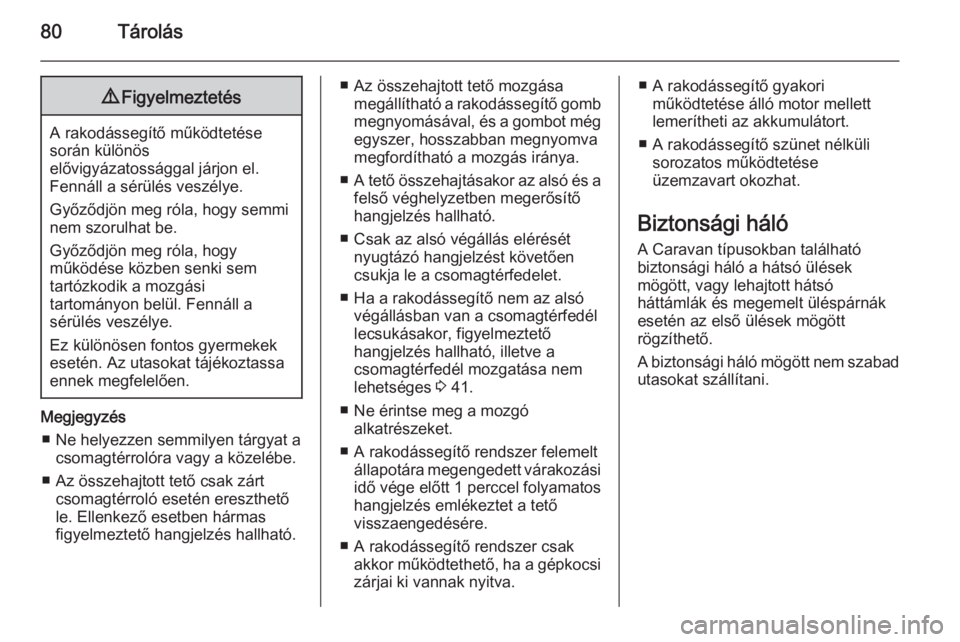

80Tárolás9Figyelmeztetés
A rakodássegítő működtetése
során különös
elővigyázatossággal járjon el.
Fennáll a sérülés veszélye.
Győződjön meg róla, hogy semmi
nem szorulhat be.
Győződjön meg róla, hogy
működése közben senki sem
tartózkodik a mozgási
tartományon belül. Fennáll a
sérülés veszélye.
Ez különösen fontos gyermekek esetén. Az utasokat tájékoztassa
ennek megfelelően.
Megjegyzés
■ Ne helyezzen semmilyen tárgyat a csomagtérrolóra vagy a közelébe.
■ Az összehajtott tető csak zárt csomagtérroló esetén ereszthető
le. Ellenkező esetben hármas
figyelmeztető hangjelzés hallható.
■ Az összehajtott tető mozgása megállítható a rakodássegítő gomb
megnyomásával, és a gombot még egyszer, hosszabban megnyomva
megfordítható a mozgás iránya.
■ A tető összehajtásakor az alsó és a
felső véghelyzetben megerősítő
hangjelzés hallható.
■ Csak az alsó végállás elérését nyugtázó hangjelzést követően
csukja le a csomagtérfedelet.
■ Ha a rakodássegítő nem az alsó végállásban van a csomagtérfedél
lecsukásakor, figyelmeztető
hangjelzés hallható, illetve a
csomagtérfedél mozgatása nem
lehetséges 3 41.
■ Ne érintse meg a mozgó alkatrészeket.
■ A rakodássegítő rendszer felemelt állapotára megengedett várakozási
idő vége előtt 1 perccel folyamatos
hangjelzés emlékeztet a tető
visszaengedésére.
■ A rakodássegítő rendszer csak akkor működtethető, ha a gépkocsi
zárjai ki vannak nyitva.■ A rakodássegítő gyakori működtetése álló motor mellett
lemerítheti az akkumulátort.
■ A rakodássegítő szünet nélküli sorozatos működtetése
üzemzavart okozhat.
Biztonsági háló A Caravan típusokban található
biztonsági háló a hátsó ülések
mögött, vagy lehajtott hátsó
háttámlák és megemelt üléspárnák
esetén az első ülések mögött
rögzíthető.
A biztonsági háló mögött nem szabad utasokat szállítani.

Tárolás81

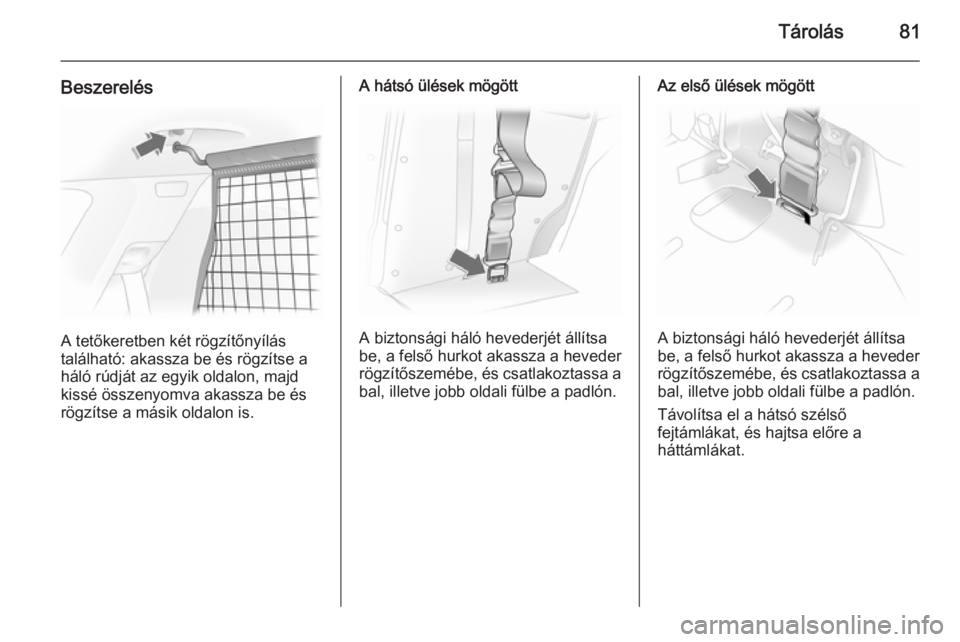

Beszerelés
A tetőkeretben két rögzítőnyílás
található: akassza be és rögzítse a
háló rúdját az egyik oldalon, majd
kissé összenyomva akassza be és
rögzítse a másik oldalon is.
A hátsó ülések mögött
A biztonsági háló hevederjét állítsa
be, a felső hurkot akassza a heveder
rögzítőszemébe, és csatlakoztassa a
bal, illetve jobb oldali fülbe a padlón.
Az első ülések mögött
A biztonsági háló hevederjét állítsa
be, a felső hurkot akassza a heveder
rögzítőszemébe, és csatlakoztassa a
bal, illetve jobb oldali fülbe a padlón.
Távolítsa el a hátsó szélső
fejtámlákat, és hajtsa előre a
háttámlákat.

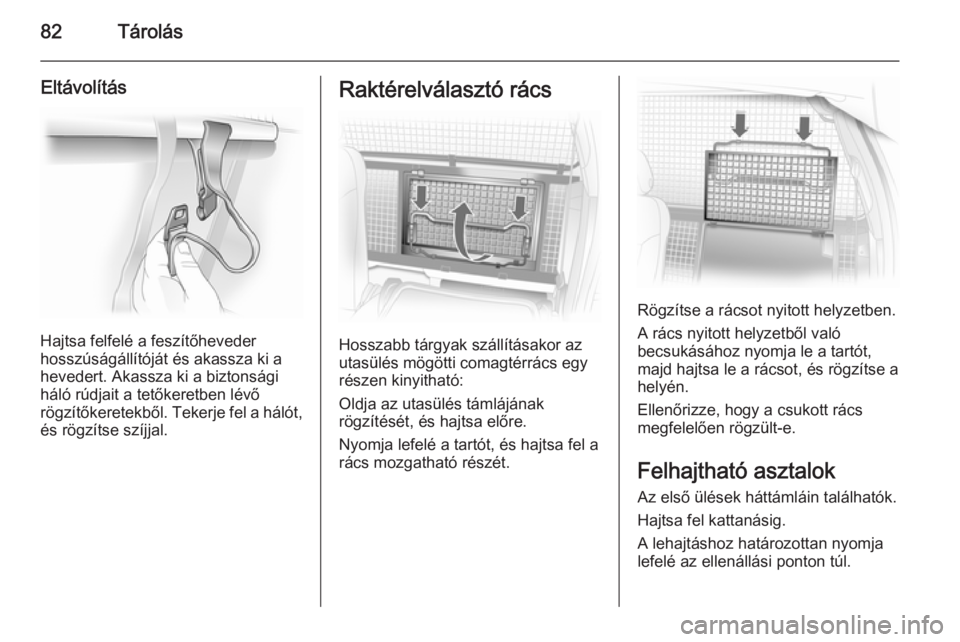

82Tárolás
Eltávolítás
Hajtsa felfelé a feszítőheveder
hosszúságállítóját és akassza ki a
hevedert. Akassza ki a biztonsági
háló rúdjait a tetőkeretben lévő
rögzítőkeretekből. Tekerje fel a hálót,
és rögzítse szíjjal.
Raktérelválasztó rács
Hosszabb tárgyak szállításakor az
utasülés mögötti comagtérrács egy
részen kinyitható:
Oldja az utasülés támlájának
rögzítését, és hajtsa előre.
Nyomja lefelé a tartót, és hajtsa fel a
rács mozgatható részét.
Rögzítse a rácsot nyitott helyzetben.
A rács nyitott helyzetből való
becsukásához nyomja le a tartót,
majd hajtsa le a rácsot, és rögzítse a
helyén.
Ellenőrizze, hogy a csukott rács
megfelelően rögzült-e.
Felhajtható asztalok Az első ülések háttámláin találhatók.
Hajtsa fel kattanásig.
A lehajtáshoz határozottan nyomja
lefelé az ellenállási ponton túl.

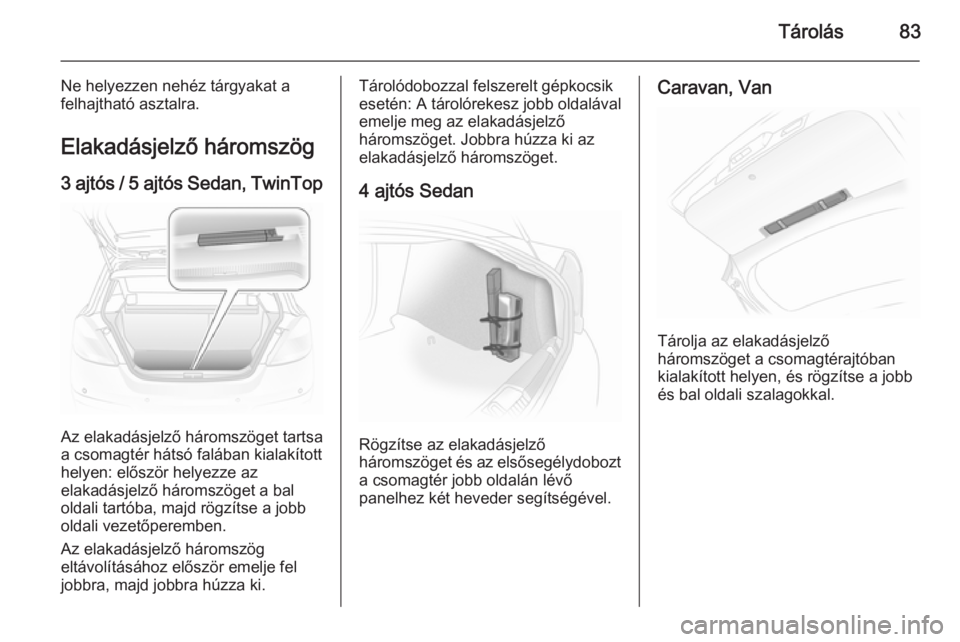

Tárolás83
Ne helyezzen nehéz tárgyakat a
felhajtható asztalra.
Elakadásjelző háromszög3 ajtós / 5 ajtós Sedan, TwinTop
Az elakadásjelző háromszöget tartsa
a csomagtér hátsó falában kialakított
helyen: először helyezze az
elakadásjelző háromszöget a bal
oldali tartóba, majd rögzítse a jobb
oldali vezetőperemben.
Az elakadásjelző háromszög
eltávolításához először emelje fel
jobbra, majd jobbra húzza ki.
Tárolódobozzal felszerelt gépkocsik
esetén: A tárolórekesz jobb oldalával
emelje meg az elakadásjelző
háromszöget. Jobbra húzza ki az
elakadásjelző háromszöget.
4 ajtós Sedan
Rögzítse az elakadásjelző
háromszöget és az elsősegélydobozt
a csomagtér jobb oldalán lévő
panelhez két heveder segítségével.
Caravan, Van
Tárolja az elakadásjelző
háromszöget a csomagtérajtóban
kialakított helyen, és rögzítse a jobb
és bal oldali szalagokkal.

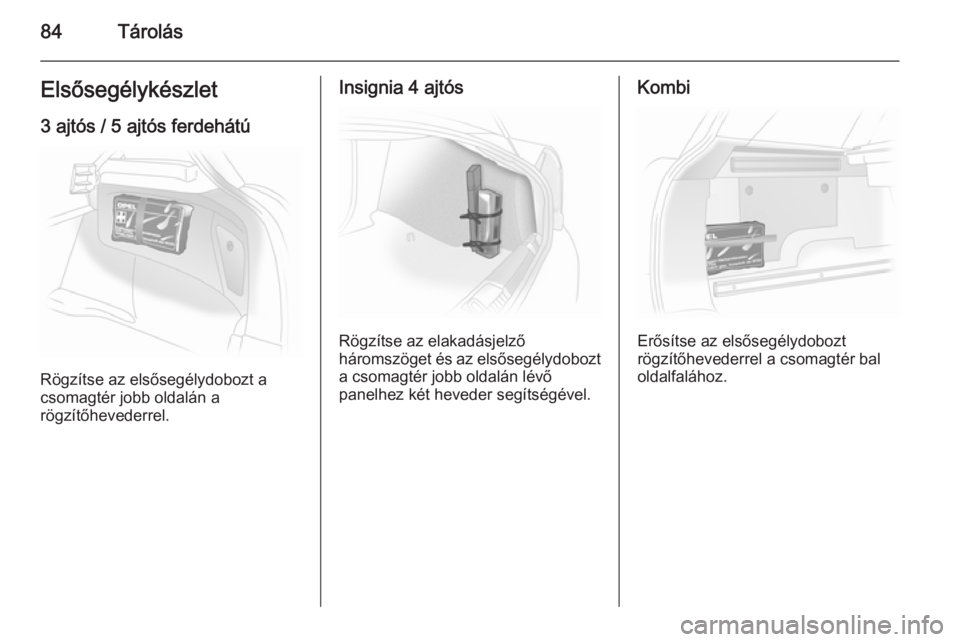

84TárolásElsősegélykészlet
3 ajtós / 5 ajtós ferdehátú
Rögzítse az elsősegélydobozt a
csomagtér jobb oldalán a
rögzítőhevederrel.
Insignia 4 ajtós
Rögzítse az elakadásjelző
háromszöget és az elsősegélydobozt
a csomagtér jobb oldalán lévő
panelhez két heveder segítségével.
Kombi
Erősítse az elsősegélydobozt
rögzítőhevederrel a csomagtér bal oldalfalához.

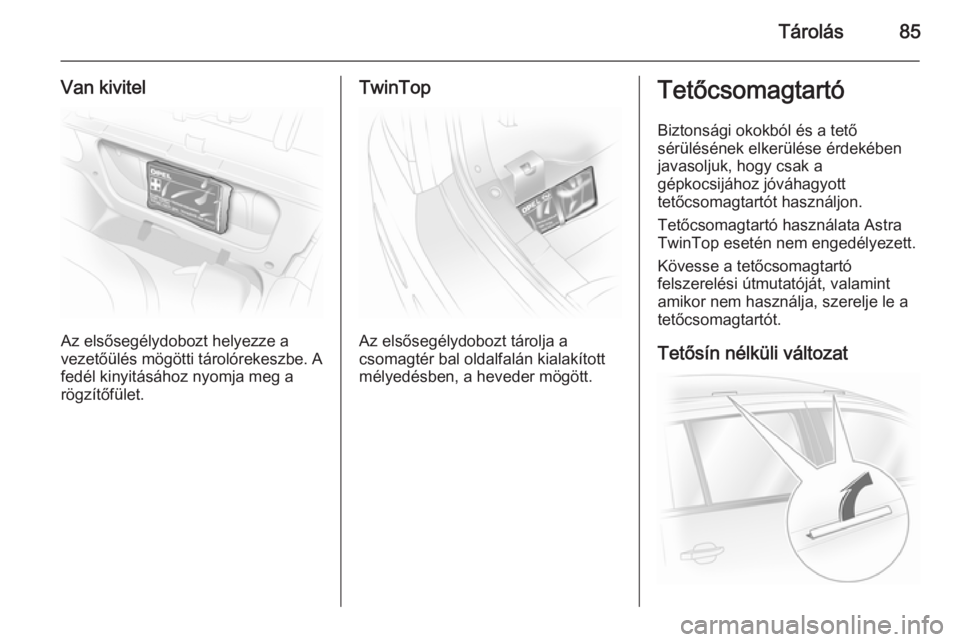

Tárolás85
Van kivitel
Az elsősegélydobozt helyezze a
vezetőülés mögötti tárolórekeszbe. A fedél kinyitásához nyomja meg a
rögzítőfület.
TwinTop
Az elsősegélydobozt tárolja a
csomagtér bal oldalfalán kialakított
mélyedésben, a heveder mögött.
Tetőcsomagtartó
Biztonsági okokból és a tető
sérülésének elkerülése érdekében
javasoljuk, hogy csak a
gépkocsijához jóváhagyott
tetőcsomagtartót használjon.
Tetőcsomagtartó használata Astra
TwinTop esetén nem engedélyezett.
Kövesse a tetőcsomagtartó
felszerelési útmutatóját, valamint
amikor nem használja, szerelje le a
tetőcsomagtartót.
Tetősín nélküli változat

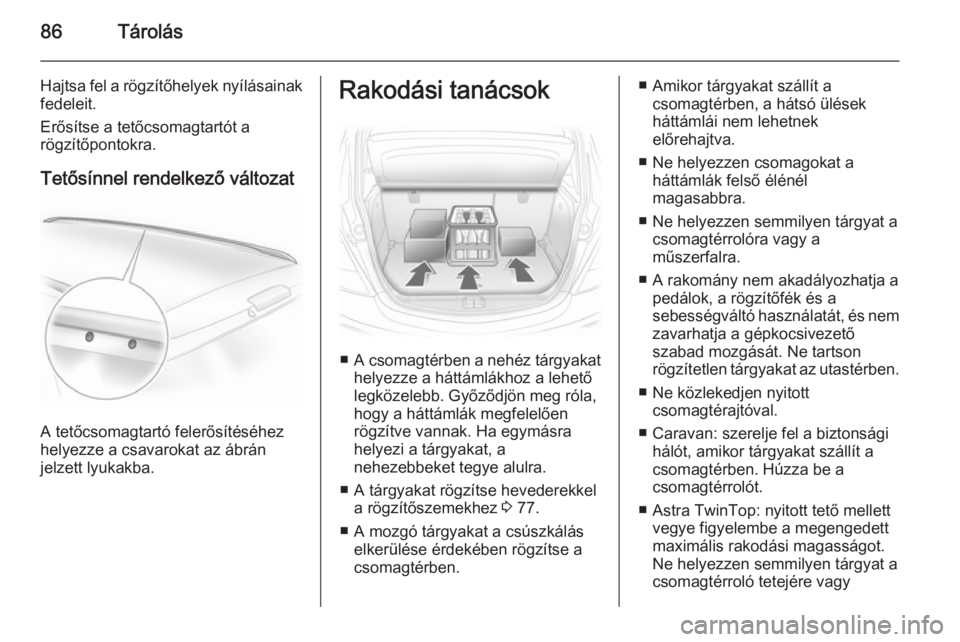

86Tárolás
Hajtsa fel a rögzítőhelyek nyílásainakfedeleit.
Erősítse a tetőcsomagtartót a
rögzítőpontokra.
Tetősínnel rendelkező változat
A tetőcsomagtartó felerősítéséhez
helyezze a csavarokat az ábrán
jelzett lyukakba.
Rakodási tanácsok
■ A csomagtérben a nehéz tárgyakat
helyezze a háttámlákhoz a lehető
legközelebb. Győződjön meg róla,
hogy a háttámlák megfelelően
rögzítve vannak. Ha egymásra helyezi a tárgyakat, a
nehezebbeket tegye alulra.
■ A tárgyakat rögzítse hevederekkel a rögzítőszemekhez 3 77.
■ A mozgó tárgyakat a csúszkálás elkerülése érdekében rögzítse a
csomagtérben.
■ Amikor tárgyakat szállít a csomagtérben, a hátsó ülések
háttámlái nem lehetnek
előrehajtva.
■ Ne helyezzen csomagokat a háttámlák felső élénél
magasabbra.
■ Ne helyezzen semmilyen tárgyat a csomagtérrolóra vagy a
műszerfalra.
■ A rakomány nem akadályozhatja a pedálok, a rögzítőfék és a
sebességváltó használatát, és nem zavarhatja a gépkocsivezető
szabad mozgását. Ne tartson
rögzítetlen tárgyakat az utastérben.
■ Ne közlekedjen nyitott csomagtérajtóval.
■ Caravan: szerelje fel a biztonsági hálót, amikor tárgyakat szállít a
csomagtérben. Húzza be a
csomagtérrolót.
■ Astra TwinTop: nyitott tető mellett vegye figyelembe a megengedett
maximális rakodási magasságot.
Ne helyezzen semmilyen tárgyat a
csomagtérroló tetejére vagy

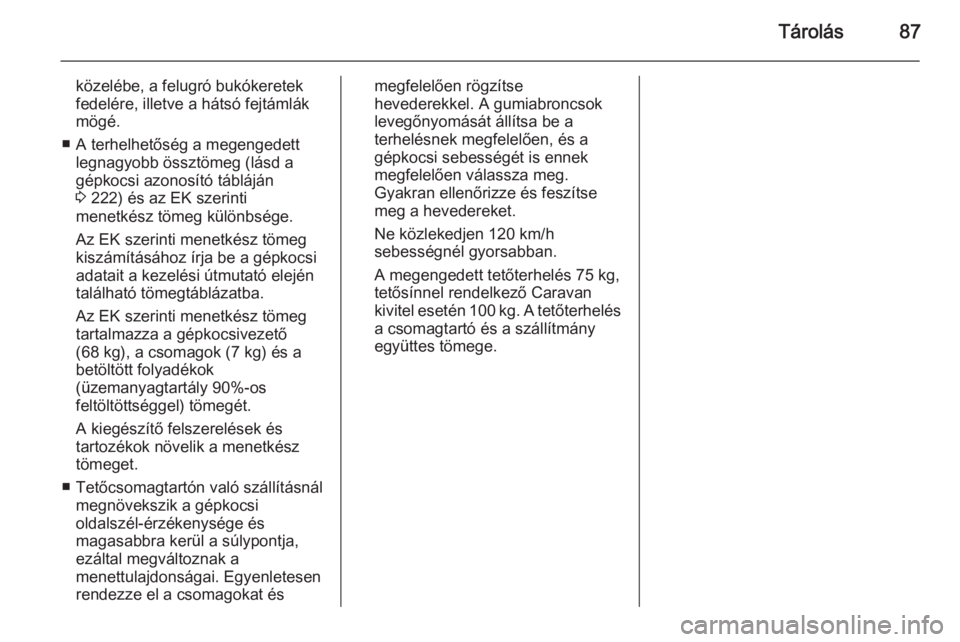

Tárolás87
közelébe, a felugró bukókeretekfedelére, illetve a hátsó fejtámlák
mögé.
■ A terhelhetőség a megengedett legnagyobb össztömeg (lásd a
gépkocsi azonosító tábláján
3 222) és az EK szerinti
menetkész tömeg különbsége.
Az EK szerinti menetkész tömeg
kiszámításához írja be a gépkocsi
adatait a kezelési útmutató elején
található tömegtáblázatba.
Az EK szerinti menetkész tömeg
tartalmazza a gépkocsivezető
(68 kg), a csomagok (7 kg) és a
betöltött folyadékok
(üzemanyagtartály 90%-os
feltöltöttséggel) tömegét.
A kiegészítő felszerelések és
tartozékok növelik a menetkész
tömeget.
■ Tetőcsomagtartón való szállításnál megnövekszik a gépkocsi
oldalszél-érzékenysége és
magasabbra kerül a súlypontja,
ezáltal megváltoznak a
menettulajdonságai. Egyenletesen rendezze el a csomagokat ésmegfelelően rögzítse
hevederekkel. A gumiabroncsok
levegőnyomását állítsa be a
terhelésnek megfelelően, és a
gépkocsi sebességét is ennek
megfelelően válassza meg.
Gyakran ellenőrizze és feszítse
meg a hevedereket.
Ne közlekedjen 120 km/h
sebességnél gyorsabban.
A megengedett tetőterhelés 75 kg,
tetősínnel rendelkező Caravan
kivitel esetén 100 kg. A tetőterhelés
a csomagtartó és a szállítmány
együttes tömege.

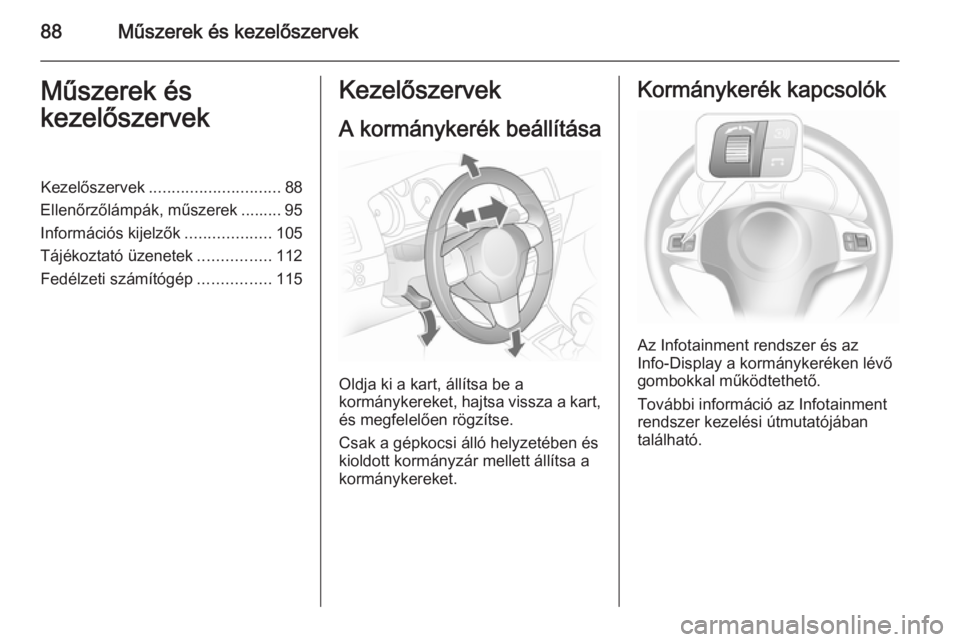

88Műszerek és kezelőszervekMűszerek és
kezelőszervekKezelőszervek ............................. 88
Ellenőrzőlámpák, műszerek ......... 95
Információs kijelzők ...................105
Tájékoztató üzenetek ................112
Fedélzeti számítógép ................115Kezelőszervek
A kormánykerék beállítása
Oldja ki a kart, állítsa be a
kormánykereket, hajtsa vissza a kart, és megfelelően rögzítse.
Csak a gépkocsi álló helyzetében és
kioldott kormányzár mellett állítsa a kormánykereket.
Kormánykerék kapcsolók
Az Infotainment rendszer és az
Info-Display a kormánykeréken lévő
gombokkal működtethető.
További információ az Infotainment
rendszer kezelési útmutatójában
található.
