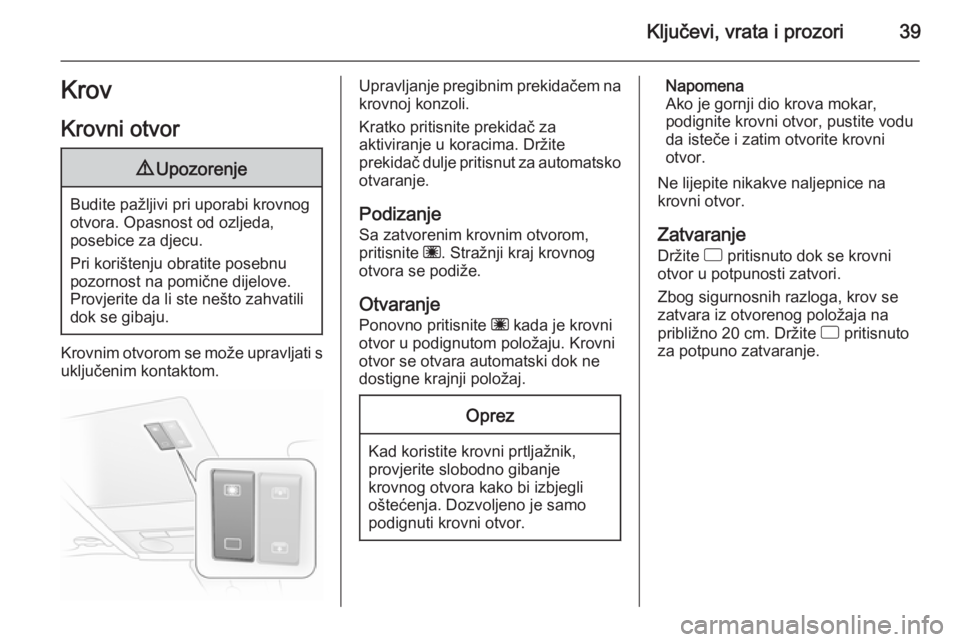

Ključevi, vrata i prozori39Krov
Krovni otvor9 Upozorenje
Budite pažljivi pri uporabi krovnog
otvora. Opasnost od ozljeda,
posebice za djecu.
Pri korištenju obratite posebnu
pozornost na pomične dijelove.
Provjerite da li ste nešto zahvatili
dok se gibaju.
Krovnim otvorom se može upravljati s
uključenim kontaktom.
Upravljanje pregibnim prekidačem na
krovnoj konzoli.
Kratko pritisnite prekidač za
aktiviranje u koracima. Držite
prekidač dulje pritisnut za automatsko
otvaranje.
Podizanje
Sa zatvorenim krovnim otvorom, pritisnite ü. Stražnji kraj krovnog
otvora se podiže.
Otvaranje
Ponovno pritisnite ü kada je krovni
otvor u podignutom položaju. Krovni
otvor se otvara automatski dok ne dostigne krajnji položaj.Oprez
Kad koristite krovni prtljažnik,
provjerite slobodno gibanje
krovnog otvora kako bi izbjegli
oštećenja. Dozvoljeno je samo
podignuti krovni otvor.
Napomena
Ako je gornji dio krova mokar,
podignite krovni otvor, pustite vodu
da isteče i zatim otvorite krovni
otvor.
Ne lijepite nikakve naljepnice na
krovni otvor.
Zatvaranje Držite d pritisnuto dok se krovni
otvor u potpunosti zatvori.
Zbog sigurnosnih razloga, krov se
zatvara iz otvorenog položaja na
približno 20 cm. Držite d pritisnuto
za potpuno zatvaranje.
Page 42 of 247

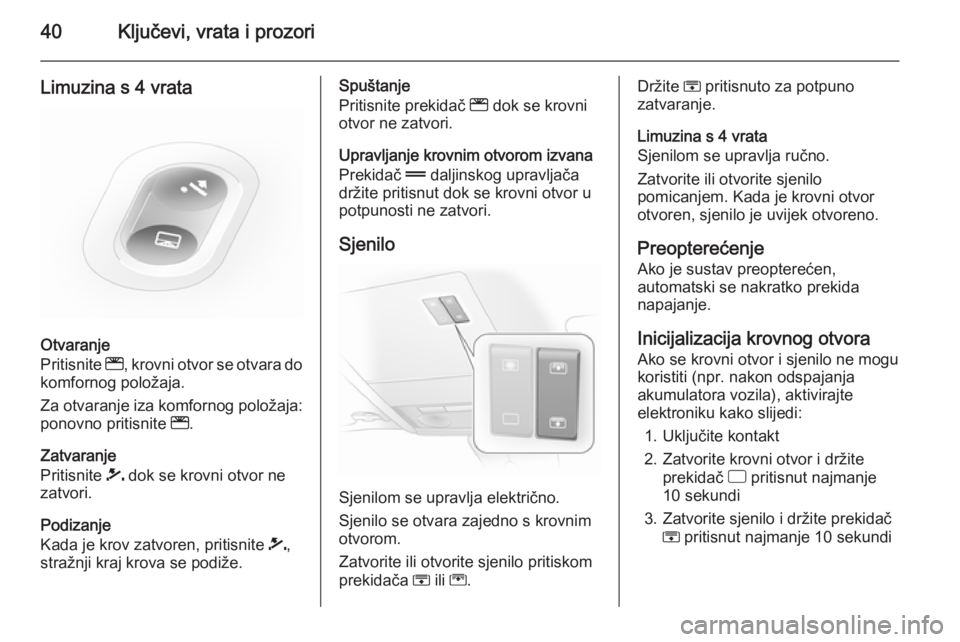

40Ključevi, vrata i prozori
Limuzina s 4 vrata
Otvaranje
Pritisnite l, krovni otvor se otvara do
komfornog položaja.
Za otvaranje iza komfornog položaja:
ponovno pritisnite l.
Zatvaranje
Pritisnite \ dok se krovni otvor ne
zatvori.
Podizanje
Kada je krov zatvoren, pritisnite \,
stražnji kraj krova se podiže.
Spuštanje
Pritisnite prekidač l dok se krovni
otvor ne zatvori.
Upravljanje krovnim otvorom izvana Prekidač & daljinskog upravljača
držite pritisnut dok se krovni otvor u
potpunosti ne zatvori.
Sjenilo
Sjenilom se upravlja električno.
Sjenilo se otvara zajedno s krovnim
otvorom.
Zatvorite ili otvorite sjenilo pritiskom
prekidača H ili G.
Držite
H pritisnuto za potpuno
zatvaranje.
Limuzina s 4 vrata
Sjenilom se upravlja ručno.
Zatvorite ili otvorite sjenilo
pomicanjem. Kada je krovni otvor
otvoren, sjenilo je uvijek otvoreno.
Preopterećenje
Ako je sustav preopterećen,
automatski se nakratko prekida
napajanje.
Inicijalizacija krovnog otvora
Ako se krovni otvor i sjenilo ne mogu
koristiti (npr. nakon odspajanja
akumulatora vozila), aktivirajte
elektroniku kako slijedi:
1. Uključite kontakt
2. Zatvorite krovni otvor i držite prekidač d pritisnut najmanje
10 sekundi
3. Zatvorite sjenilo i držite prekidač H pritisnut najmanje 10 sekundi
Page 43 of 247

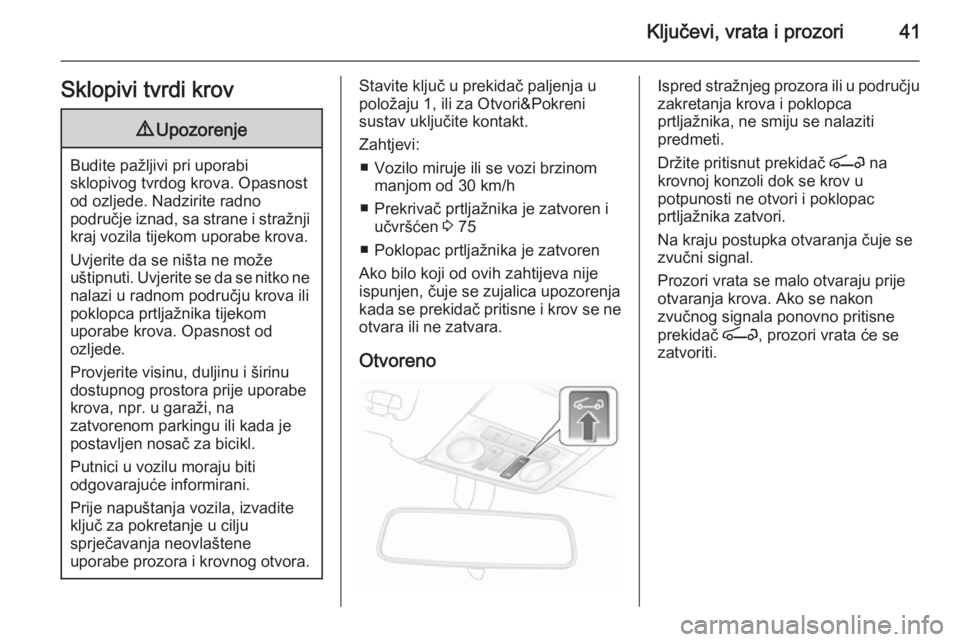

Ključevi, vrata i prozori41Sklopivi tvrdi krov9Upozorenje
Budite pažljivi pri uporabi
sklopivog tvrdog krova. Opasnost
od ozljede. Nadzirite radno
područje iznad, sa strane i stražnji kraj vozila tijekom uporabe krova.
Uvjerite da se ništa ne može
uštipnuti. Uvjerite se da se nitko ne
nalazi u radnom području krova ili
poklopca prtljažnika tijekom
uporabe krova. Opasnost od
ozljede.
Provjerite visinu, duljinu i širinu
dostupnog prostora prije uporabe
krova, npr. u garaži, na
zatvorenom parkingu ili kada je
postavljen nosač za bicikl.
Putnici u vozilu moraju biti
odgovarajuće informirani.
Prije napuštanja vozila, izvadite ključ za pokretanje u cilju
sprječavanja neovlaštene
uporabe prozora i krovnog otvora.
Stavite ključ u prekidač paljenja u
položaju 1, ili za Otvori&Pokreni
sustav uključite kontakt.
Zahtjevi: ■ Vozilo miruje ili se vozi brzinom manjom od 30 km/h
■ Prekrivač prtljažnika je zatvoren i učvršćen 3 75
■ Poklopac prtljažnika je zatvoren
Ako bilo koji od ovih zahtijeva nije
ispunjen, čuje se zujalica upozorenja
kada se prekidač pritisne i krov se ne
otvara ili ne zatvara.
OtvorenoIspred stražnjeg prozora ili u području
zakretanja krova i poklopca
prtljažnika, ne smiju se nalaziti
predmeti.
Držite pritisnut prekidač > na
krovnoj konzoli dok se krov u
potpunosti ne otvori i poklopac
prtljažnika zatvori.
Na kraju postupka otvaranja čuje se
zvučni signal.
Prozori vrata se malo otvaraju prije
otvaranja krova. Ako se nakon
zvučnog signala ponovno pritisne
prekidač >, prozori vrata će se
zatvoriti.
Page 44 of 247

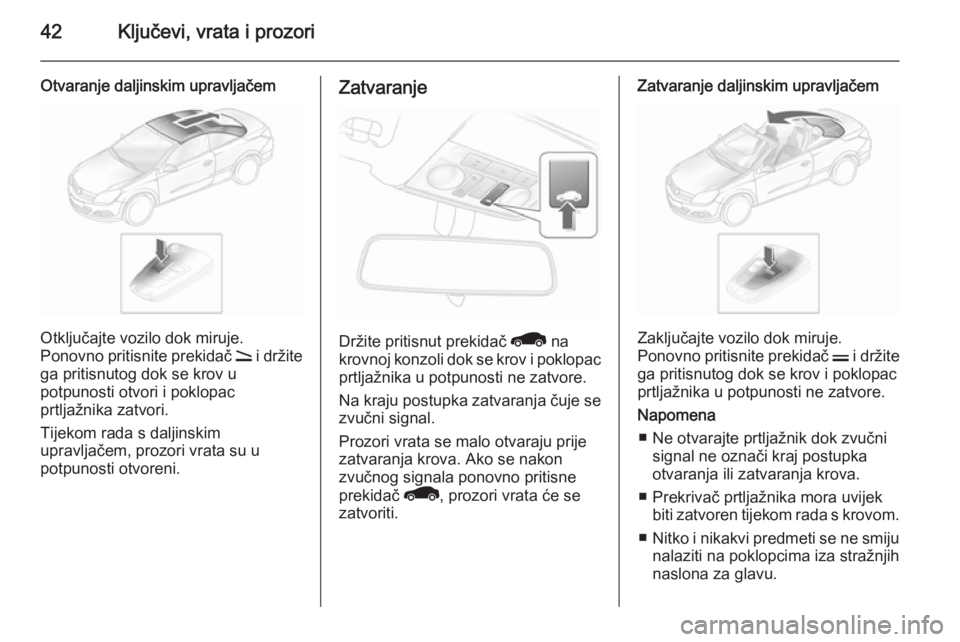

42Ključevi, vrata i prozori
Otvaranje daljinskim upravljačem
Otključajte vozilo dok miruje.
Ponovno pritisnite prekidač q i držite
ga pritisnutog dok se krov u
potpunosti otvori i poklopac
prtljažnika zatvori.
Tijekom rada s daljinskim
upravljačem, prozori vrata su u
potpunosti otvoreni.
Zatvaranje
Držite pritisnut prekidač < na
krovnoj konzoli dok se krov i poklopac
prtljažnika u potpunosti ne zatvore.
Na kraju postupka zatvaranja čuje se
zvučni signal.
Prozori vrata se malo otvaraju prije
zatvaranja krova. Ako se nakon
zvučnog signala ponovno pritisne
prekidač <, prozori vrata će se
zatvoriti.
Zatvaranje daljinskim upravljačem
Zaključajte vozilo dok miruje.
Ponovno pritisnite prekidač p i držite
ga pritisnutog dok se krov i poklopac
prtljažnika u potpunosti ne zatvore.
Napomena ■ Ne otvarajte prtljažnik dok zvučni signal ne označi kraj postupka
otvaranja ili zatvaranja krova.
■ Prekrivač prtljažnika mora uvijek biti zatvoren tijekom rada s krovom.
■ Nitko i nikakvi predmeti se ne smiju
nalaziti na poklopcima iza stražnjih
naslona za glavu.
Page 45 of 247

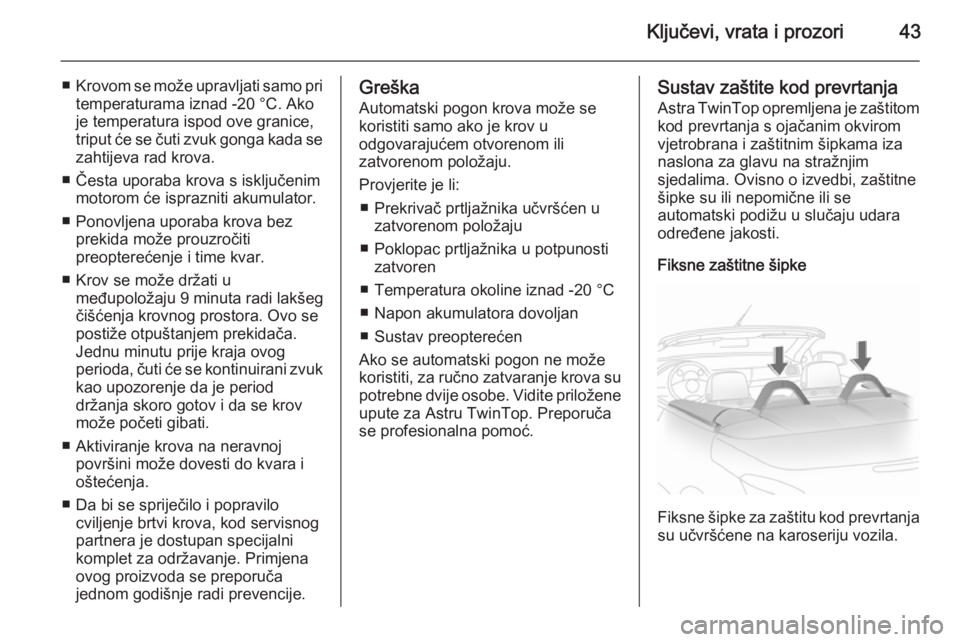

Ključevi, vrata i prozori43
■Krovom se može upravljati samo pri
temperaturama iznad -20 °C. Ako
je temperatura ispod ove granice,
triput će se čuti zvuk gonga kada se zahtijeva rad krova.
■ Česta uporaba krova s isključenim motorom će isprazniti akumulator.
■ Ponovljena uporaba krova bez prekida može prouzročiti
preopterećenje i time kvar.
■ Krov se može držati u međupoložaju 9 minuta radi lakšeg
čišćenja krovnog prostora. Ovo se
postiže otpuštanjem prekidača.
Jednu minutu prije kraja ovog
perioda, čuti će se kontinuirani zvuk kao upozorenje da je period
držanja skoro gotov i da se krov
može početi gibati.
■ Aktiviranje krova na neravnoj površini može dovesti do kvara i
oštećenja.
■ Da bi se spriječilo i popravilo cviljenje brtvi krova, kod servisnog
partnera je dostupan specijalni
komplet za održavanje. Primjena
ovog proizvoda se preporuča
jednom godišnje radi prevencije.Greška
Automatski pogon krova može se
koristiti samo ako je krov u
odgovarajućem otvorenom ili
zatvorenom položaju.
Provjerite je li: ■ Prekrivač prtljažnika učvršćen u zatvorenom položaju
■ Poklopac prtljažnika u potpunosti zatvoren
■ Temperatura okoline iznad -20 °C
■ Napon akumulatora dovoljan
■ Sustav preopterećen
Ako se automatski pogon ne može
koristiti, za ručno zatvaranje krova su potrebne dvije osobe. Vidite priložene
upute za Astru TwinTop. Preporuča se profesionalna pomoć.Sustav zaštite kod prevrtanja
Astra TwinTop opremljena je zaštitom
kod prevrtanja s ojačanim okvirom
vjetrobrana i zaštitnim šipkama iza
naslona za glavu na stražnjim
sjedalima. Ovisno o izvedbi, zaštitne
šipke su ili nepomične ili se
automatski podižu u slučaju udara
određene jakosti.
Fiksne zaštitne šipke
Fiksne šipke za zaštitu kod prevrtanja
su učvršćene na karoseriju vozila.
Page 46 of 247

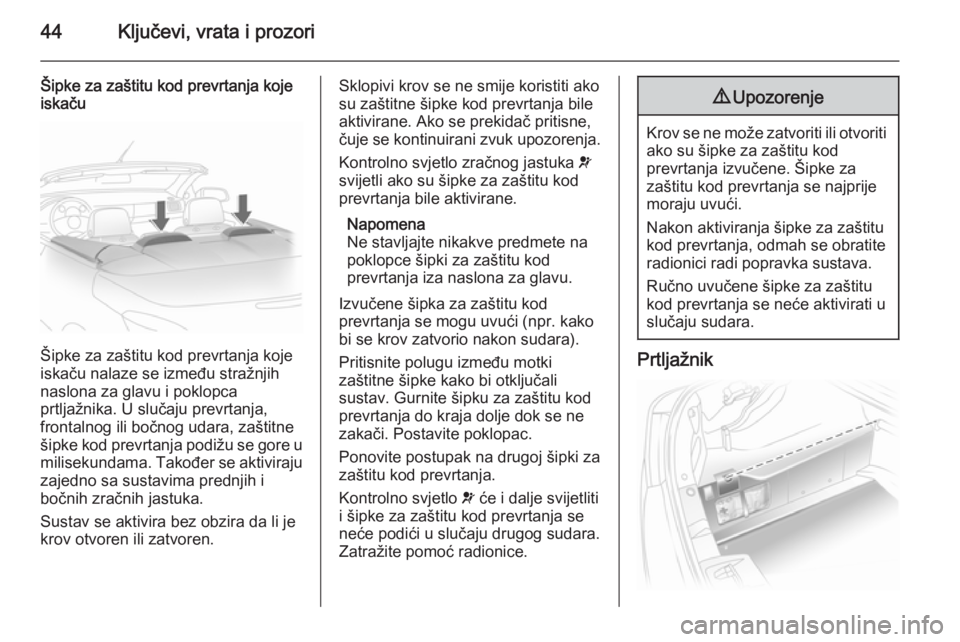

44Ključevi, vrata i prozori
Šipke za zaštitu kod prevrtanja kojeiskaču
Šipke za zaštitu kod prevrtanja koje
iskaču nalaze se između stražnjih naslona za glavu i poklopca
prtljažnika. U slučaju prevrtanja,
frontalnog ili bočnog udara, zaštitne šipke kod prevrtanja podižu se gore u
milisekundama. Također se aktiviraju
zajedno sa sustavima prednjih i
bočnih zračnih jastuka.
Sustav se aktivira bez obzira da li je
krov otvoren ili zatvoren.
Sklopivi krov se ne smije koristiti ako
su zaštitne šipke kod prevrtanja bile
aktivirane. Ako se prekidač pritisne,
čuje se kontinuirani zvuk upozorenja.
Kontrolno svjetlo zračnog jastuka v
svijetli ako su šipke za zaštitu kod prevrtanja bile aktivirane.
Napomena
Ne stavljajte nikakve predmete na
poklopce šipki za zaštitu kod
prevrtanja iza naslona za glavu.
Izvučene šipka za zaštitu kod
prevrtanja se mogu uvući (npr. kako
bi se krov zatvorio nakon sudara).
Pritisnite polugu između motki
zaštitne šipke kako bi otključali
sustav. Gurnite šipku za zaštitu kod
prevrtanja do kraja dolje dok se ne
zakači. Postavite poklopac.
Ponovite postupak na drugoj šipki za
zaštitu kod prevrtanja.
Kontrolno svjetlo v će i dalje svijetliti
i šipke za zaštitu kod prevrtanja se neće podići u slučaju drugog sudara.
Zatražite pomoć radionice.9 Upozorenje
Krov se ne može zatvoriti ili otvoriti
ako su šipke za zaštitu kod
prevrtanja izvučene. Šipke za
zaštitu kod prevrtanja se najprije
moraju uvući.
Nakon aktiviranja šipke za zaštitu
kod prevrtanja, odmah se obratite
radionici radi popravka sustava.
Ručno uvučene šipke za zaštitu
kod prevrtanja se neće aktivirati u
slučaju sudara.
Prtljažnik
Page 47 of 247

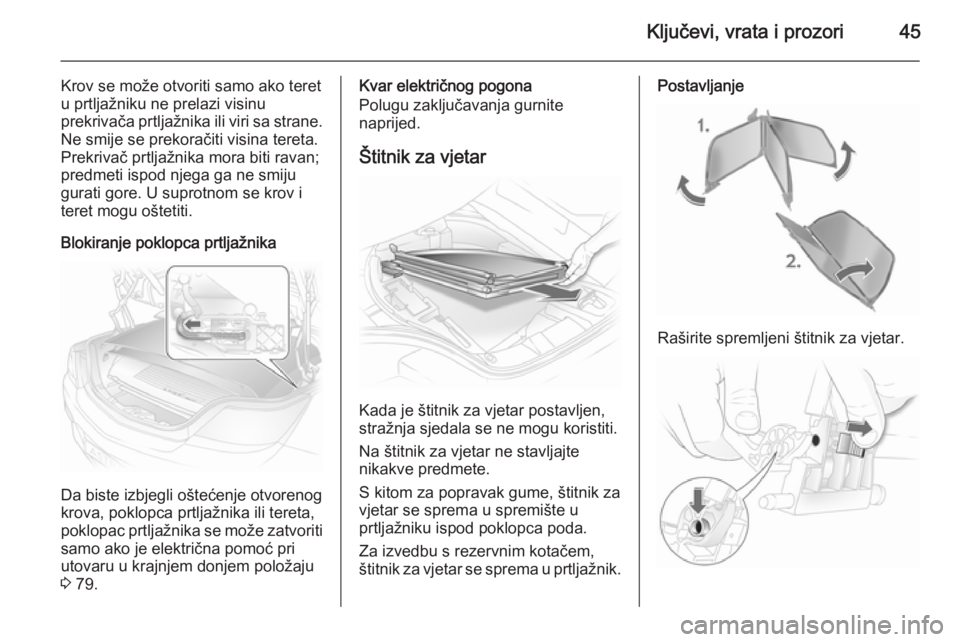

Ključevi, vrata i prozori45
Krov se može otvoriti samo ako teret
u prtljažniku ne prelazi visinu
prekrivača prtljažnika ili viri sa strane.
Ne smije se prekoračiti visina tereta.
Prekrivač prtljažnika mora biti ravan;
predmeti ispod njega ga ne smiju
gurati gore. U suprotnom se krov i
teret mogu oštetiti.
Blokiranje poklopca prtljažnika
Da biste izbjegli oštećenje otvorenog
krova, poklopca prtljažnika ili tereta,
poklopac prtljažnika se može zatvoriti
samo ako je električna pomoć pri
utovaru u krajnjem donjem položaju
3 79.
Kvar električnog pogona
Polugu zaključavanja gurnite
naprijed.
Štitnik za vjetar
Kada je štitnik za vjetar postavljen,
stražnja sjedala se ne mogu koristiti.
Na štitnik za vjetar ne stavljajte
nikakve predmete.
S kitom za popravak gume, štitnik za
vjetar se sprema u spremište u
prtljažniku ispod poklopca poda.
Za izvedbu s rezervnim kotačem,
štitnik za vjetar se sprema u prtljažnik.
Postavljanje
Raširite spremljeni štitnik za vjetar.
Page 48 of 247

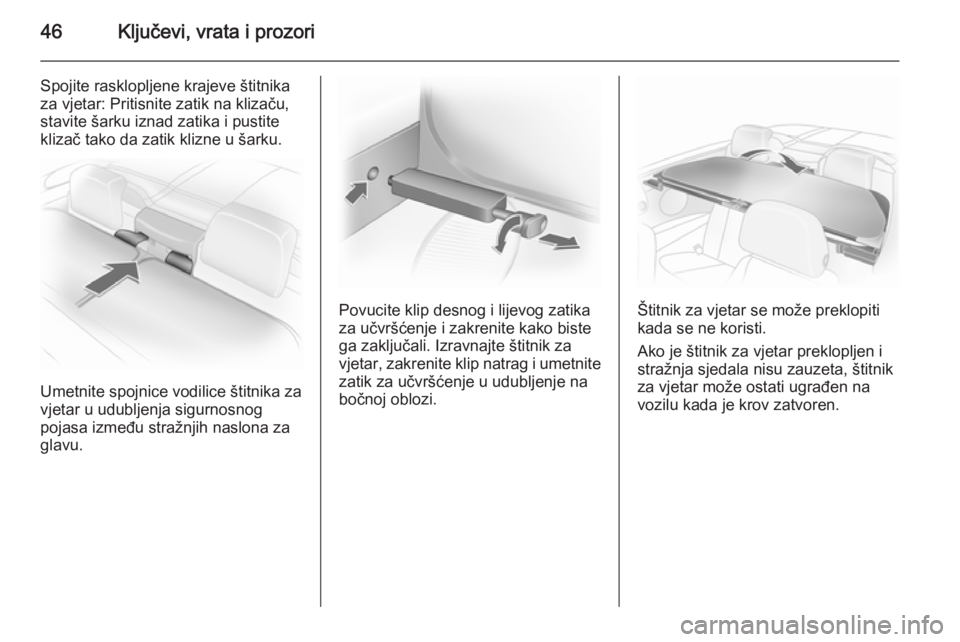

46Ključevi, vrata i prozori
Spojite rasklopljene krajeve štitnika
za vjetar: Pritisnite zatik na klizaču,
stavite šarku iznad zatika i pustite
klizač tako da zatik klizne u šarku.
Umetnite spojnice vodilice štitnika za
vjetar u udubljenja sigurnosnog
pojasa između stražnjih naslona za
glavu.
Povucite klip desnog i lijevog zatika
za učvršćenje i zakrenite kako biste
ga zaključali. Izravnajte štitnik za
vjetar, zakrenite klip natrag i umetnite zatik za učvršćenje u udubljenje na
bočnoj oblozi.Štitnik za vjetar se može preklopiti kada se ne koristi.
Ako je štitnik za vjetar preklopljen i
stražnja sjedala nisu zauzeta, štitnik
za vjetar može ostati ugrađen na
vozilu kada je krov zatvoren.
Page 49 of 247

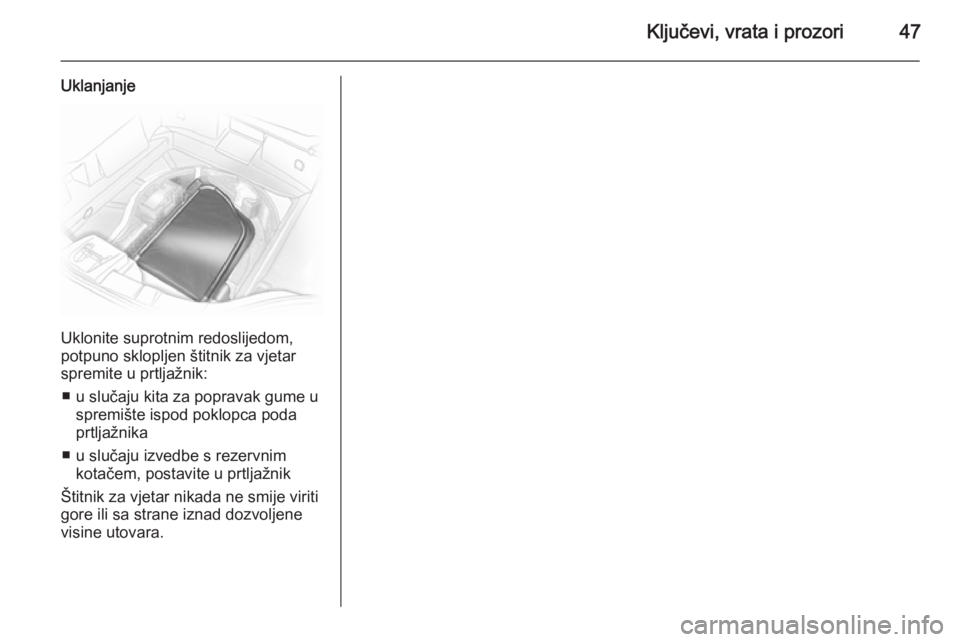

Ključevi, vrata i prozori47
Uklanjanje
Uklonite suprotnim redoslijedom,
potpuno sklopljen štitnik za vjetar
spremite u prtljažnik:
■ u slučaju kita za popravak gume u spremište ispod poklopca poda
prtljažnika
■ u slučaju izvedbe s rezervnim kotačem, postavite u prtljažnik
Štitnik za vjetar nikada ne smije viriti
gore ili sa strane iznad dozvoljene
visine utovara.
Page 50 of 247

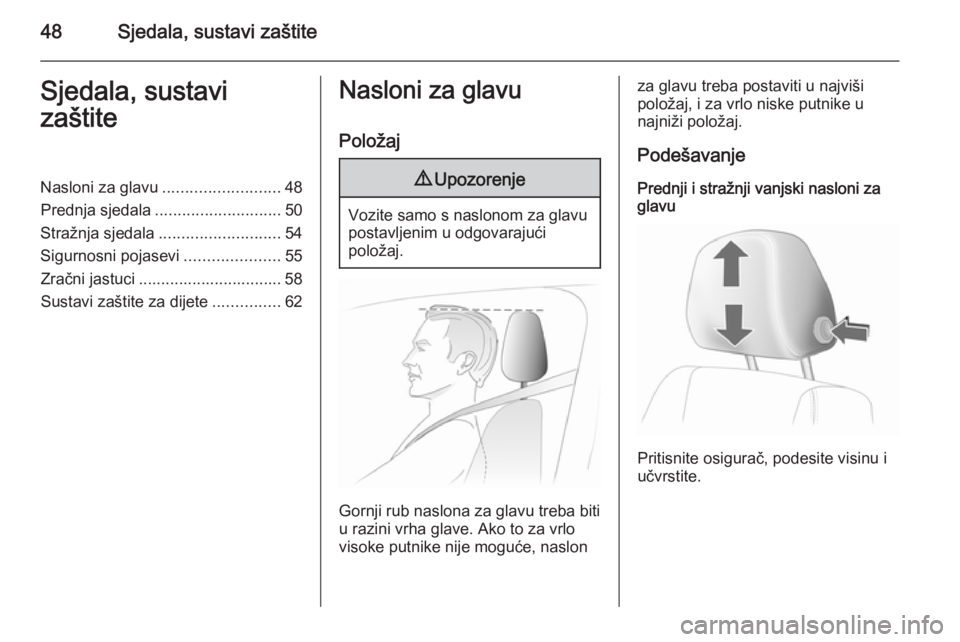

48Sjedala, sustavi zaštiteSjedala, sustavi
zaštiteNasloni za glavu .......................... 48
Prednja sjedala ............................ 50
Stražnja sjedala ........................... 54
Sigurnosni pojasevi .....................55
Zračni jastuci ................................ 58
Sustavi zaštite za dijete ...............62Nasloni za glavu
Položaj9 Upozorenje
Vozite samo s naslonom za glavu
postavljenim u odgovarajući
položaj.
Gornji rub naslona za glavu treba biti u razini vrha glave. Ako to za vrlo
visoke putnike nije moguće, naslon
za glavu treba postaviti u najviši
položaj, i za vrlo niske putnike u
najniži položaj.
Podešavanje
Prednji i stražnji vanjski nasloni za glavu
Pritisnite osigurač, podesite visinu i
učvrstite.
