OPEL ASTRA H 2014 Priručnik za vlasnika (in Croatian)

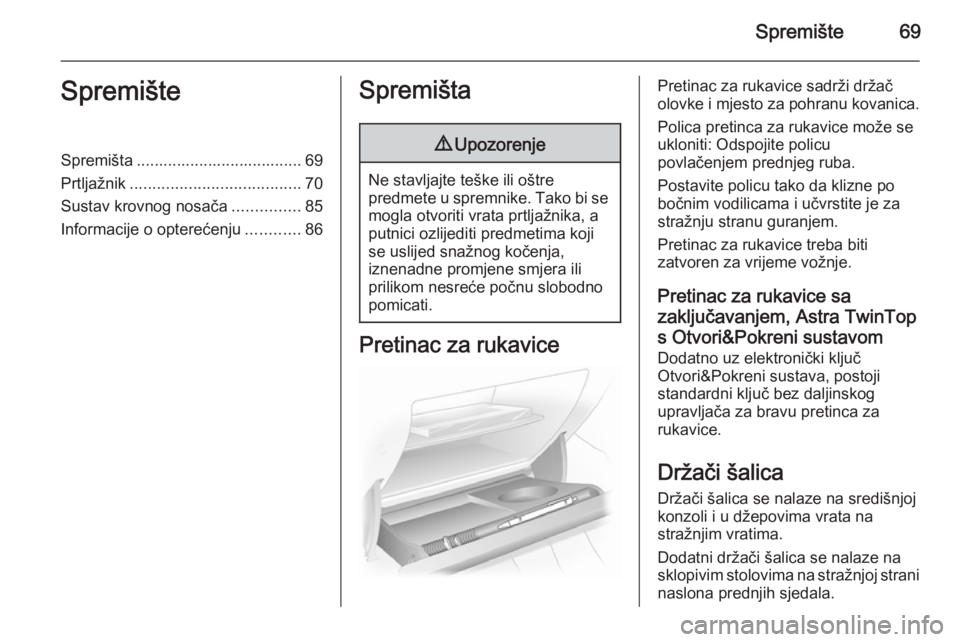

Spremište69SpremišteSpremišta ..................................... 69
Prtljažnik ...................................... 70
Sustav krovnog nosača ...............85
Informacije o opterećenju ............86Spremišta9Upozorenje
Ne stavljajte teške ili oštre
predmete u spremnike. Tako bi se
mogla otvoriti vrata prtljažnika, a putnici ozlijediti predmetima kojise uslijed snažnog kočenja,
iznenadne promjene smjera ili
prilikom nesreće počnu slobodno
pomicati.
Pretinac za rukavice
Pretinac za rukavice sadrži držač
olovke i mjesto za pohranu kovanica.
Polica pretinca za rukavice može se
ukloniti: Odspojite policu
povlačenjem prednjeg ruba.
Postavite policu tako da klizne po
bočnim vodilicama i učvrstite je za
stražnju stranu guranjem.
Pretinac za rukavice treba biti
zatvoren za vrijeme vožnje.
Pretinac za rukavice sa
zaključavanjem, Astra TwinTop
s Otvori&Pokreni sustavom
Dodatno uz elektronički ključ
Otvori&Pokreni sustava, postoji
standardni ključ bez daljinskog
upravljača za bravu pretinca za
rukavice.
Držači šalica
Držači šalica se nalaze na središnjoj
konzoli i u džepovima vrata na
stražnjim vratima.
Dodatni držači šalica se nalaze na sklopivim stolovima na stražnjoj strani naslona prednjih sjedala.

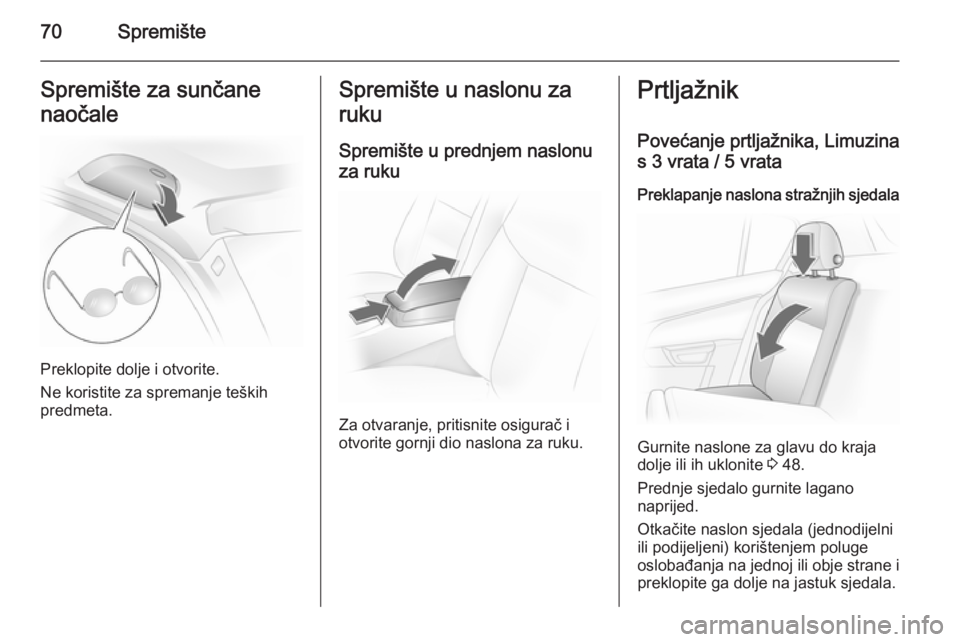

70SpremišteSpremište za sunčane
naočale
Preklopite dolje i otvorite.
Ne koristite za spremanje teških
predmeta.
Spremište u naslonu za
ruku
Spremište u prednjem naslonu
za ruku
Za otvaranje, pritisnite osigurač i
otvorite gornji dio naslona za ruku.
Prtljažnik
Povećanje prtljažnika, Limuzina s 3 vrata / 5 vrata
Preklapanje naslona stražnjih sjedala
Gurnite naslone za glavu do kraja
dolje ili ih uklonite 3 48.
Prednje sjedalo gurnite lagano
naprijed.
Otkačite naslon sjedala (jednodijelni ili podijeljeni) korištenjem poluge
oslobađanja na jednoj ili obje strane i
preklopite ga dolje na jastuk sjedala.

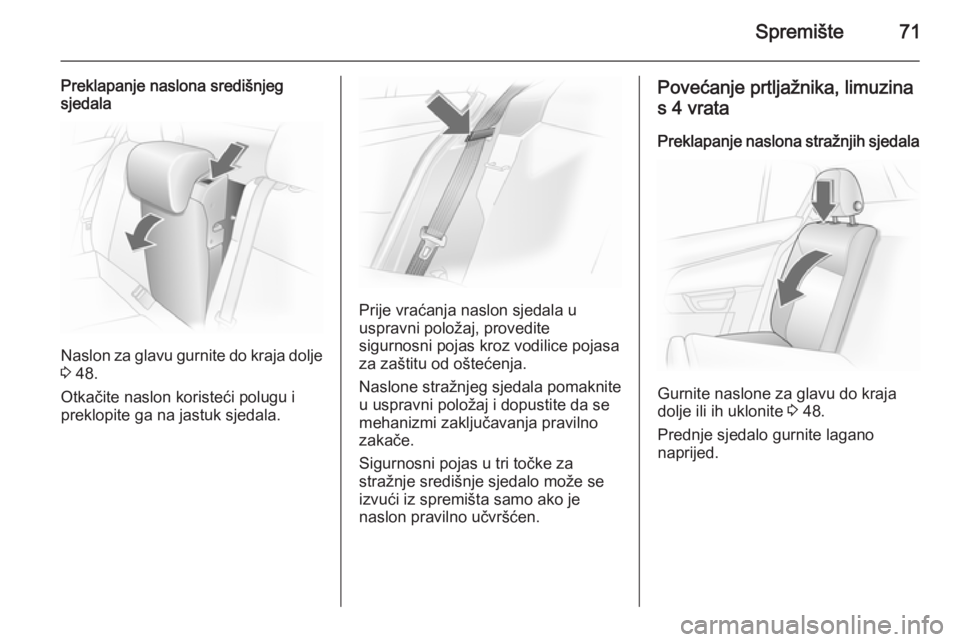

Spremište71
Preklapanje naslona središnjeg
sjedala
Naslon za glavu gurnite do kraja dolje
3 48.
Otkačite naslon koristeći polugu i
preklopite ga na jastuk sjedala.
Prije vraćanja naslon sjedala u
uspravni položaj, provedite
sigurnosni pojas kroz vodilice pojasa
za zaštitu od oštećenja.
Naslone stražnjeg sjedala pomaknite
u uspravni položaj i dopustite da se
mehanizmi zaključavanja pravilno
zakače.
Sigurnosni pojas u tri točke za
stražnje središnje sjedalo može se
izvući iz spremišta samo ako je
naslon pravilno učvršćen.
Povećanje prtljažnika, limuzina
s 4 vrata
Preklapanje naslona stražnjih sjedala
Gurnite naslone za glavu do kraja
dolje ili ih uklonite 3 48.
Prednje sjedalo gurnite lagano
naprijed.

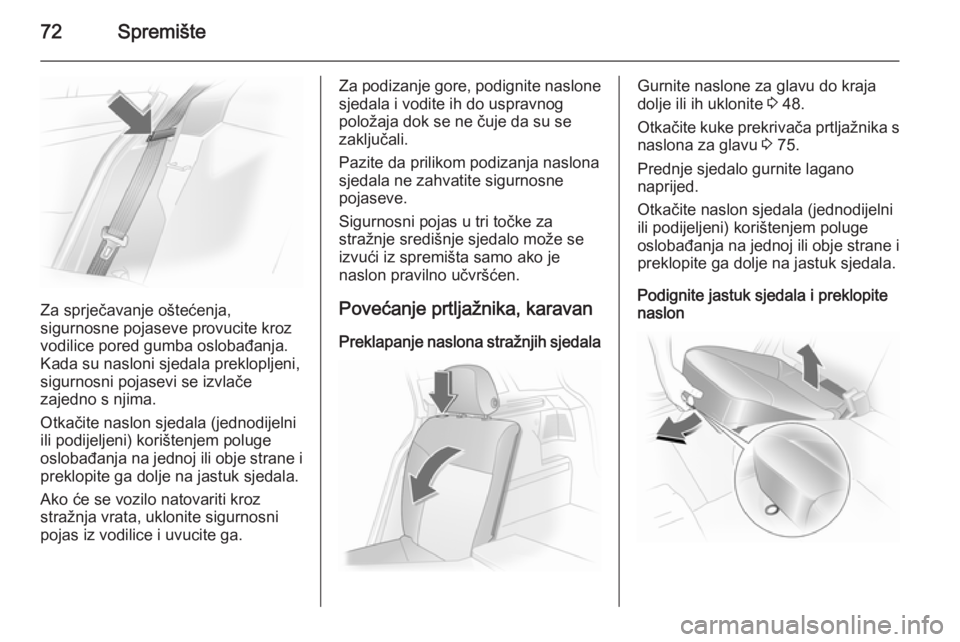

72Spremište
Za sprječavanje oštećenja,
sigurnosne pojaseve provucite kroz
vodilice pored gumba oslobađanja.
Kada su nasloni sjedala preklopljeni,
sigurnosni pojasevi se izvlače
zajedno s njima.
Otkačite naslon sjedala (jednodijelni
ili podijeljeni) korištenjem poluge
oslobađanja na jednoj ili obje strane i
preklopite ga dolje na jastuk sjedala.
Ako će se vozilo natovariti kroz
stražnja vrata, uklonite sigurnosni
pojas iz vodilice i uvucite ga.
Za podizanje gore, podignite naslone sjedala i vodite ih do uspravnog
položaja dok se ne čuje da su se
zaključali.
Pazite da prilikom podizanja naslona sjedala ne zahvatite sigurnosne
pojaseve.
Sigurnosni pojas u tri točke za
stražnje središnje sjedalo može se
izvući iz spremišta samo ako je
naslon pravilno učvršćen.
Povećanje prtljažnika, karavanPreklapanje naslona stražnjih sjedalaGurnite naslone za glavu do kraja
dolje ili ih uklonite 3 48.
Otkačite kuke prekrivača prtljažnika s
naslona za glavu 3 75.
Prednje sjedalo gurnite lagano
naprijed.
Otkačite naslon sjedala (jednodijelni ili podijeljeni) korištenjem poluge
oslobađanja na jednoj ili obje strane i preklopite ga dolje na jastuk sjedala.
Podignite jastuk sjedala i preklopite
naslon

Spremište73

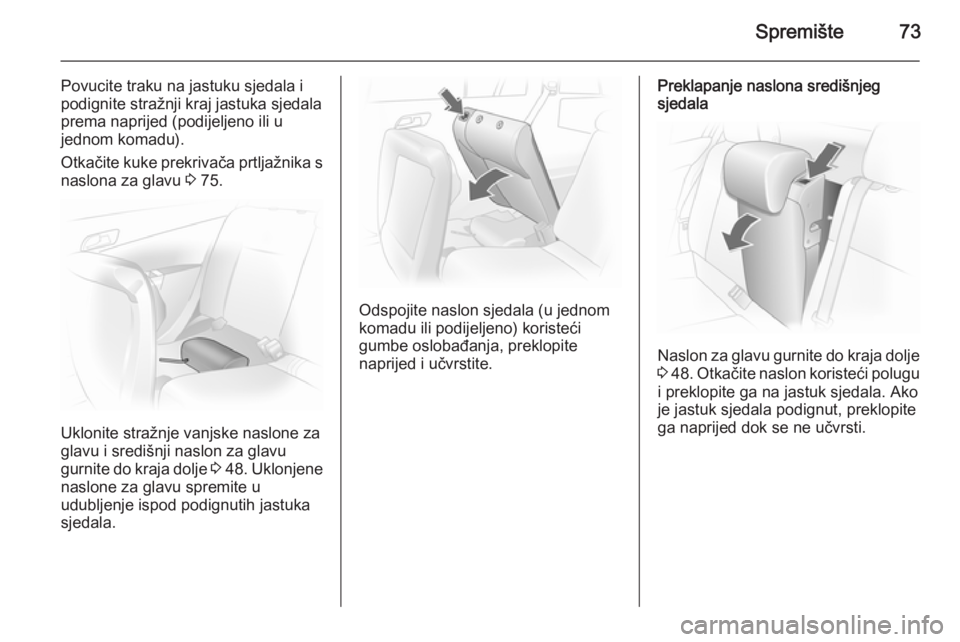

Povucite traku na jastuku sjedala i
podignite stražnji kraj jastuka sjedala
prema naprijed (podijeljeno ili u
jednom komadu).
Otkačite kuke prekrivača prtljažnika s
naslona za glavu 3 75.
Uklonite stražnje vanjske naslone za
glavu i središnji naslon za glavu
gurnite do kraja dolje 3 48 . Uklonjene
naslone za glavu spremite u udubljenje ispod podignutih jastuka
sjedala.
Odspojite naslon sjedala (u jednom
komadu ili podijeljeno) koristeći
gumbe oslobađanja, preklopite
naprijed i učvrstite.
Preklapanje naslona središnjeg
sjedala
Naslon za glavu gurnite do kraja dolje
3 48 . Otkačite naslon koristeći polugu
i preklopite ga na jastuk sjedala. Ako
je jastuk sjedala podignut, preklopite
ga naprijed dok se ne učvrsti.

74Spremište

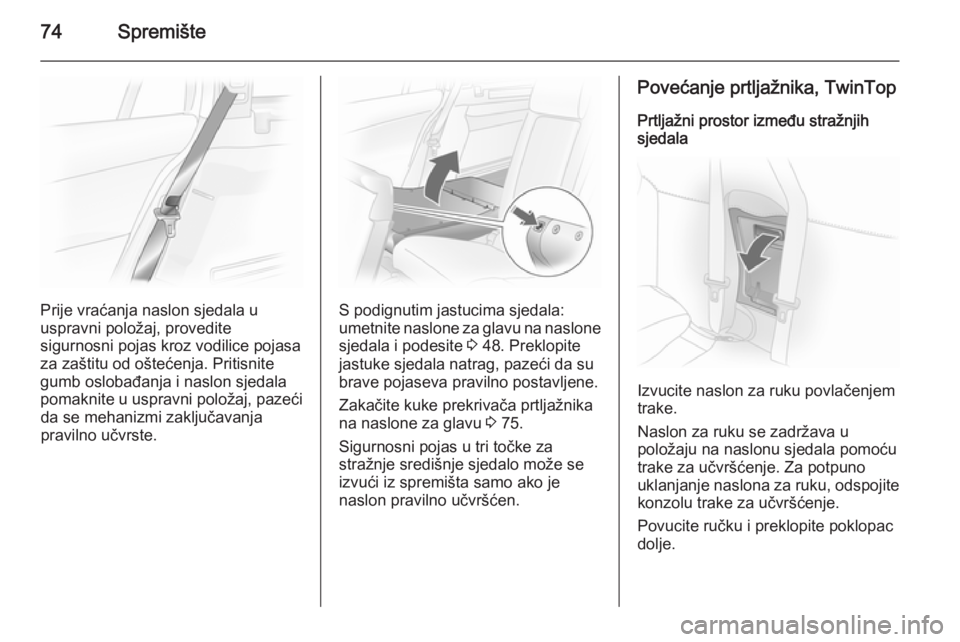

Prije vraćanja naslon sjedala u
uspravni položaj, provedite
sigurnosni pojas kroz vodilice pojasa
za zaštitu od oštećenja. Pritisnite
gumb oslobađanja i naslon sjedala
pomaknite u uspravni položaj, pazeći da se mehanizmi zaključavanja
pravilno učvrste.S podignutim jastucima sjedala:
umetnite naslone za glavu na naslone
sjedala i podesite 3 48. Preklopite
jastuke sjedala natrag, pazeći da su
brave pojaseva pravilno postavljene.
Zakačite kuke prekrivača prtljažnika
na naslone za glavu 3 75.
Sigurnosni pojas u tri točke za
stražnje središnje sjedalo može se
izvući iz spremišta samo ako je
naslon pravilno učvršćen.
Povećanje prtljažnika, TwinTop
Prtljažni prostor između stražnjih
sjedala
Izvucite naslon za ruku povlačenjem
trake.
Naslon za ruku se zadržava u
položaju na naslonu sjedala pomoću
trake za učvršćenje. Za potpuno
uklanjanje naslona za ruku, odspojite konzolu trake za učvršćenje.
Povucite ručku i preklopite poklopac
dolje.

Spremište75

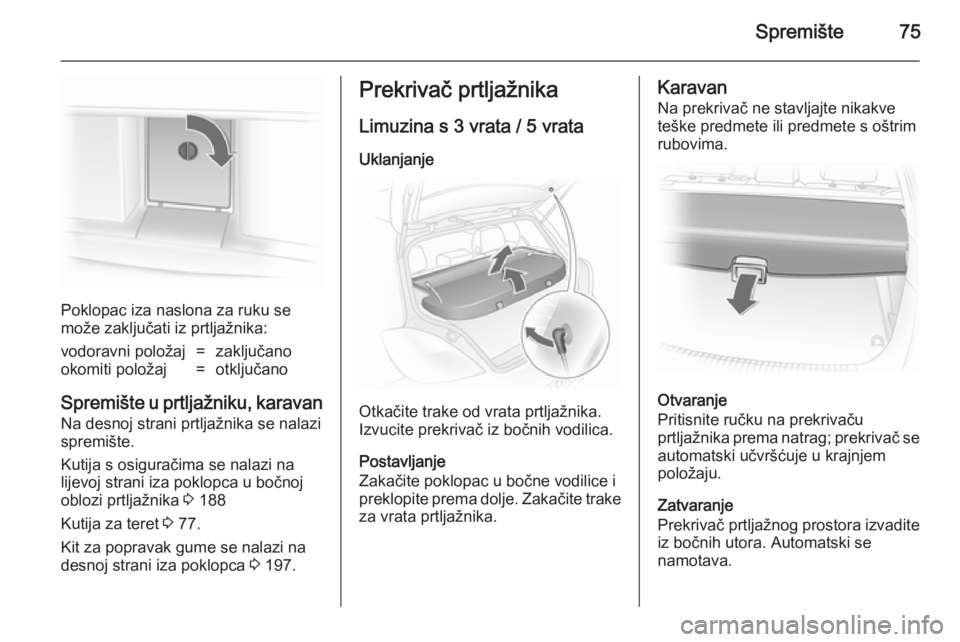

Poklopac iza naslona za ruku se
može zaključati iz prtljažnika:
vodoravni položaj=zaključanookomiti položaj=otključano
Spremište u prtljažniku, karavan
Na desnoj strani prtljažnika se nalazi
spremište.
Kutija s osiguračima se nalazi na
lijevoj strani iza poklopca u bočnoj
oblozi prtljažnika 3 188
Kutija za teret 3 77.
Kit za popravak gume se nalazi na
desnoj strani iza poklopca 3 197.
Prekrivač prtljažnika
Limuzina s 3 vrata / 5 vrata
Uklanjanje
Otkačite trake od vrata prtljažnika.
Izvucite prekrivač iz bočnih vodilica.
Postavljanje
Zakačite poklopac u bočne vodilice i preklopite prema dolje. Zakačite trake za vrata prtljažnika.
Karavan
Na prekrivač ne stavljajte nikakve
teške predmete ili predmete s oštrim rubovima.
Otvaranje
Pritisnite ručku na prekrivaču
prtljažnika prema natrag; prekrivač se automatski učvršćuje u krajnjem
položaju.
Zatvaranje
Prekrivač prtljažnog prostora izvadite
iz bočnih utora. Automatski se
namotava.

76Spremište

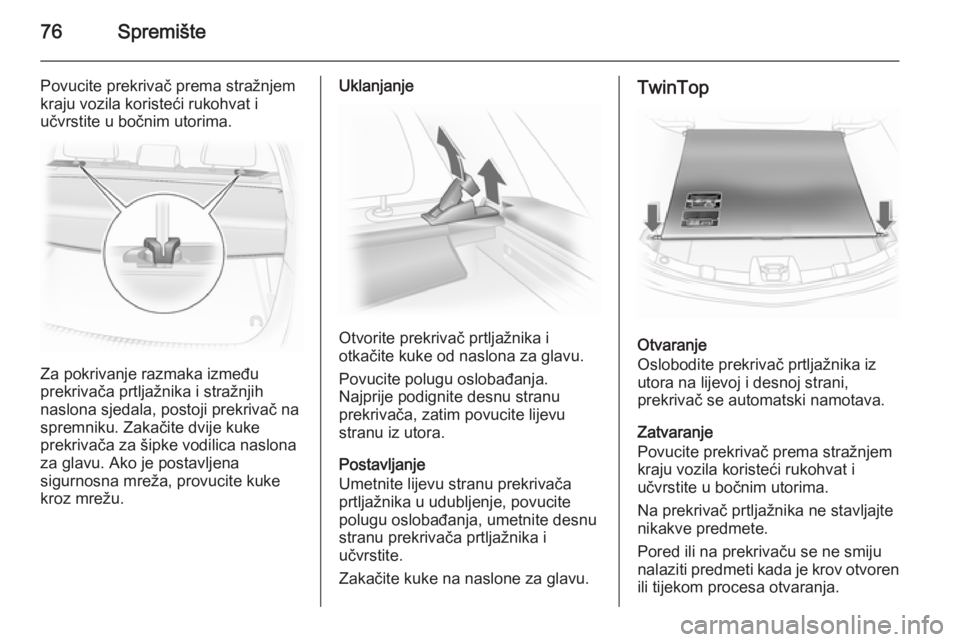

Povucite prekrivač prema stražnjem
kraju vozila koristeći rukohvat i
učvrstite u bočnim utorima.
Za pokrivanje razmaka između
prekrivača prtljažnika i stražnjih
naslona sjedala, postoji prekrivač na
spremniku. Zakačite dvije kuke
prekrivača za šipke vodilica naslona
za glavu. Ako je postavljena
sigurnosna mreža, provucite kuke
kroz mrežu.
Uklanjanje
Otvorite prekrivač prtljažnika i
otkačite kuke od naslona za glavu.
Povucite polugu oslobađanja.
Najprije podignite desnu stranu
prekrivača, zatim povucite lijevu
stranu iz utora.
Postavljanje
Umetnite lijevu stranu prekrivača
prtljažnika u udubljenje, povucite polugu oslobađanja, umetnite desnu
stranu prekrivača prtljažnika i
učvrstite.
Zakačite kuke na naslone za glavu.
TwinTop
Otvaranje
Oslobodite prekrivač prtljažnika iz
utora na lijevoj i desnoj strani,
prekrivač se automatski namotava.
Zatvaranje
Povucite prekrivač prema stražnjem
kraju vozila koristeći rukohvat i
učvrstite u bočnim utorima.
Na prekrivač prtljažnika ne stavljajte
nikakve predmete.
Pored ili na prekrivaču se ne smiju
nalaziti predmeti kada je krov otvoren
ili tijekom procesa otvaranja.

Spremište77

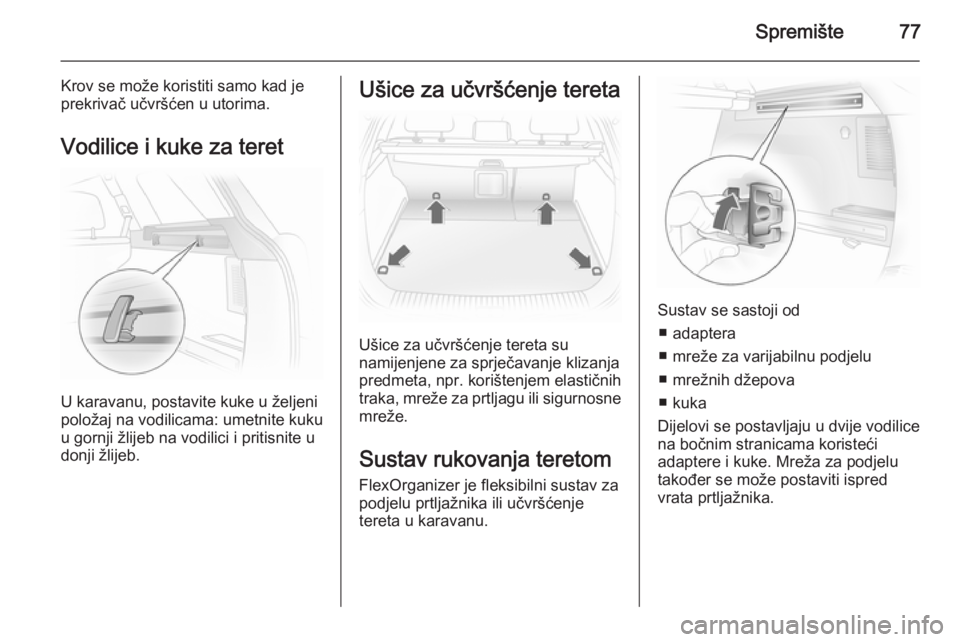

Krov se može koristiti samo kad je
prekrivač učvršćen u utorima.
Vodilice i kuke za teret
U karavanu, postavite kuke u željeni
položaj na vodilicama: umetnite kuku
u gornji žlijeb na vodilici i pritisnite u
donji žlijeb.
Ušice za učvršćenje tereta
Ušice za učvršćenje tereta su
namijenjene za sprječavanje klizanja
predmeta, npr. korištenjem elastičnih
traka, mreže za prtljagu ili sigurnosne
mreže.
Sustav rukovanja teretom
FlexOrganizer je fleksibilni sustav za podjelu prtljažnika ili učvršćenje
tereta u karavanu.
Sustav se sastoji od
■ adaptera
■ mreže za varijabilnu podjelu
■ mrežnih džepova
■ kuka
Dijelovi se postavljaju u dvije vodilice
na bočnim stranicama koristeći
adaptere i kuke. Mreža za podjelu također se može postaviti ispred
vrata prtljažnika.

78Spremište

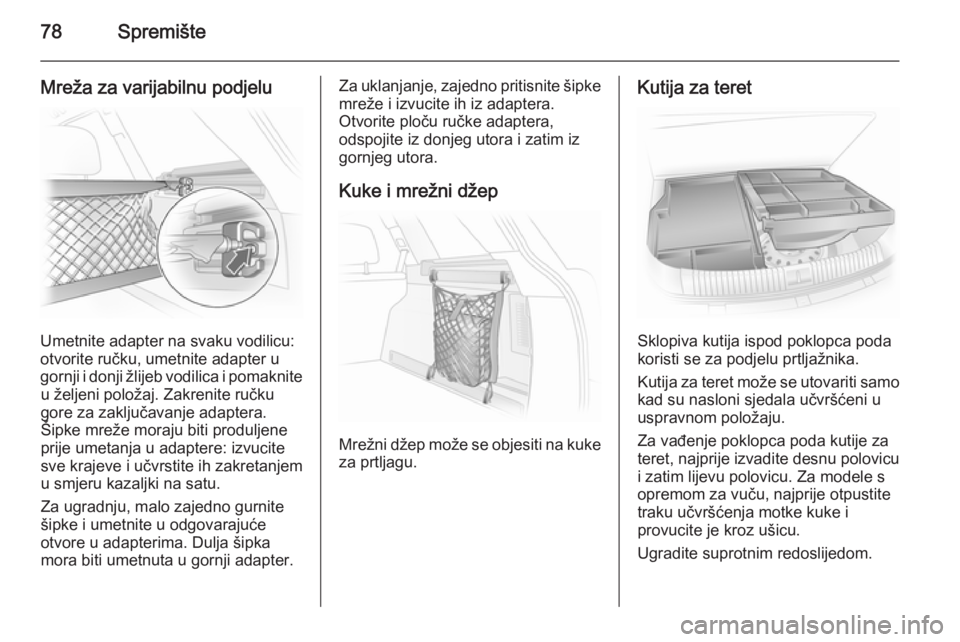

Mreža za varijabilnu podjelu
Umetnite adapter na svaku vodilicu:
otvorite ručku, umetnite adapter u
gornji i donji žlijeb vodilica i pomaknite u željeni položaj. Zakrenite ručku
gore za zaključavanje adaptera.
Šipke mreže moraju biti produljene
prije umetanja u adaptere: izvucite
sve krajeve i učvrstite ih zakretanjem
u smjeru kazaljki na satu.
Za ugradnju, malo zajedno gurnite
šipke i umetnite u odgovarajuće
otvore u adapterima. Dulja šipka
mora biti umetnuta u gornji adapter.
Za uklanjanje, zajedno pritisnite šipke
mreže i izvucite ih iz adaptera.
Otvorite ploču ručke adaptera,
odspojite iz donjeg utora i zatim iz
gornjeg utora.
Kuke i mrežni džep
Mrežni džep može se objesiti na kukeza prtljagu.
Kutija za teret
Sklopiva kutija ispod poklopca poda
koristi se za podjelu prtljažnika.
Kutija za teret može se utovariti samo kad su nasloni sjedala učvršćeni u
uspravnom položaju.
Za vađenje poklopca poda kutije za
teret, najprije izvadite desnu polovicu
i zatim lijevu polovicu. Za modele s
opremom za vuču, najprije otpustite
traku učvršćenja motke kuke i
provucite je kroz ušicu.
Ugradite suprotnim redoslijedom.
