Araç bakımı199

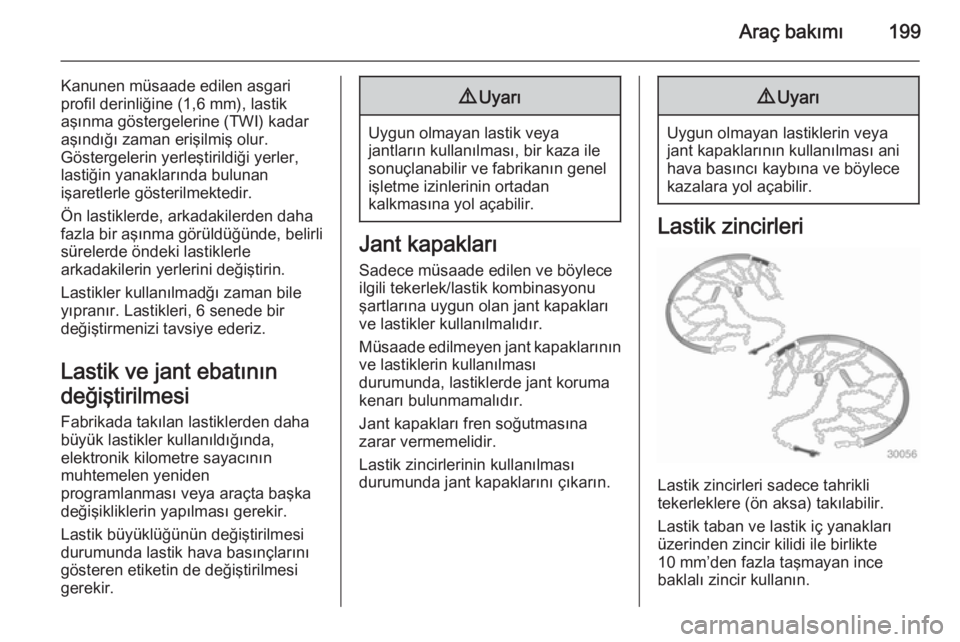

Kanunen müsaade edilen asgari
profil derinliğine (1,6 mm), lastik
aşınma göstergelerine (TWI) kadar
aşındığı zaman erişilmiş olur.
Göstergelerin yerleştirildiği yerler,
lastiğin yanaklarında bulunan
işaretlerle gösterilmektedir.
Ön lastiklerde, arkadakilerden daha
fazla bir aşınma görüldüğünde, belirli
sürelerde öndeki lastiklerle
arkadakilerin yerlerini değiştirin.
Lastikler kullanılmadğı zaman bile
yıpranır. Lastikleri, 6 senede bir
değiştirmenizi tavsiye ederiz.
Lastik ve jant ebatının
değiştirilmesi
Fabrikada takılan lastiklerden daha
büyük lastikler kullanıldığında,
elektronik kilometre sayacının
muhtemelen yeniden
programlanması veya araçta başka
değişikliklerin yapılması gerekir.
Lastik büyüklüğünün değiştirilmesi
durumunda lastik hava basınçlarını
gösteren etiketin de değiştirilmesi
gerekir.9 Uyarı
Uygun olmayan lastik veya
jantların kullanılması, bir kaza ile
sonuçlanabilir ve fabrikanın genel
işletme izinlerinin ortadan
kalkmasına yol açabilir.
Jant kapakları
Sadece müsaade edilen ve böylece
ilgili tekerlek/lastik kombinasyonu
şartlarına uygun olan jant kapakları
ve lastikler kullanılmalıdır.
Müsaade edilmeyen jant kapaklarının
ve lastiklerin kullanılması
durumunda, lastiklerde jant koruma
kenarı bulunmamalıdır.
Jant kapakları fren soğutmasına
zarar vermemelidir.
Lastik zincirlerinin kullanılması
durumunda jant kapaklarını çıkarın.
9 Uyarı
Uygun olmayan lastiklerin veya
jant kapaklarının kullanılması ani
hava basıncı kaybına ve böylece kazalara yol açabilir.
Lastik zincirleri
Lastik zincirleri sadece tahrikli
tekerleklere (ön aksa) takılabilir.
Lastik taban ve lastik iç yanakları
üzerinden zincir kilidi ile birlikte
10 mm’den fazla taşmayan ince
baklalı zincir kullanın.

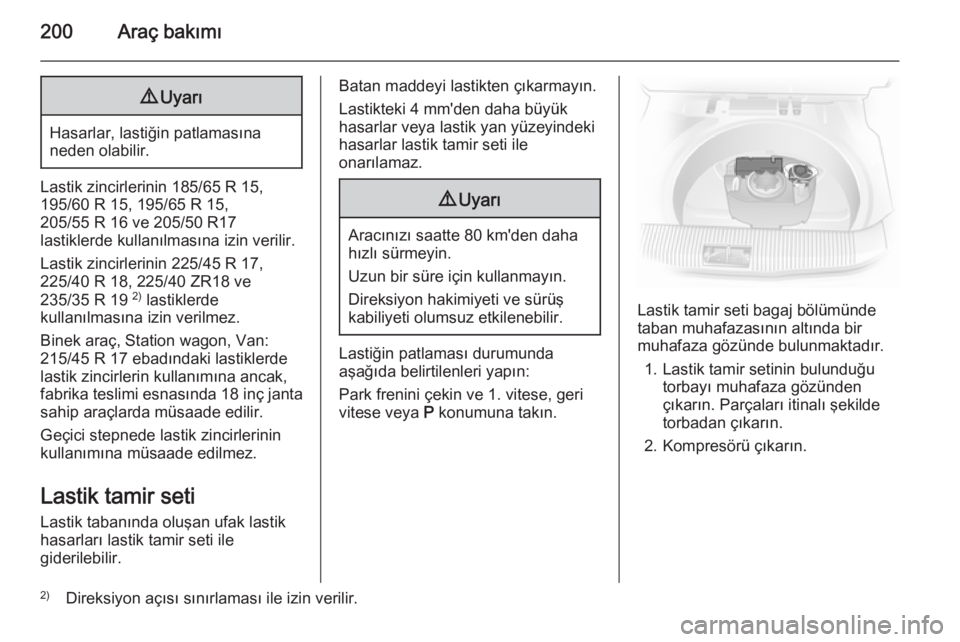

200Araç bakımı9Uyarı
Hasarlar, lastiğin patlamasına
neden olabilir.
Lastik zincirlerinin 185/65 R 15, 195/60 R 15, 195/65 R 15,
205/55 R 16 ve 205/50 R17
lastiklerde kullanılmasına izin verilir.
Lastik zincirlerinin 225/45 R 17,
225/40 R 18, 225/40 ZR18 ve
235/35 R 19 2)
lastiklerde
kullanılmasına izin verilmez.
Binek araç, Station wagon, Van:
215/45 R 17 ebadındaki lastiklerde
lastik zincirlerin kullanımına ancak,
fabrika teslimi esnasında 18 inç janta
sahip araçlarda müsaade edilir.
Geçici stepnede lastik zincirlerinin
kullanımına müsaade edilmez.
Lastik tamir seti
Lastik tabanında oluşan ufak lastik
hasarları lastik tamir seti ile
giderilebilir.
Batan maddeyi lastikten çıkarmayın.
Lastikteki 4 mm'den daha büyük
hasarlar veya lastik yan yüzeyindeki
hasarlar lastik tamir seti ile
onarılamaz.9 Uyarı
Aracınızı saatte 80 km'den daha
hızlı sürmeyin.
Uzun bir süre için kullanmayın.
Direksiyon hakimiyeti ve sürüş
kabiliyeti olumsuz etkilenebilir.
Lastiğin patlaması durumunda
aşağıda belirtilenleri yapın:
Park frenini çekin ve 1. vitese, geri
vitese veya P konumuna takın.
Lastik tamir seti bagaj bölümünde
taban muhafazasının altında bir
muhafaza gözünde bulunmaktadır.
1. Lastik tamir setinin bulunduğu torbayı muhafaza gözünden
çıkarın. Parçaları itinalı şekilde
torbadan çıkarın.
2. Kompresörü çıkarın.
2) Direksiyon açısı sınırlaması ile izin verilir.

Araç bakımı201

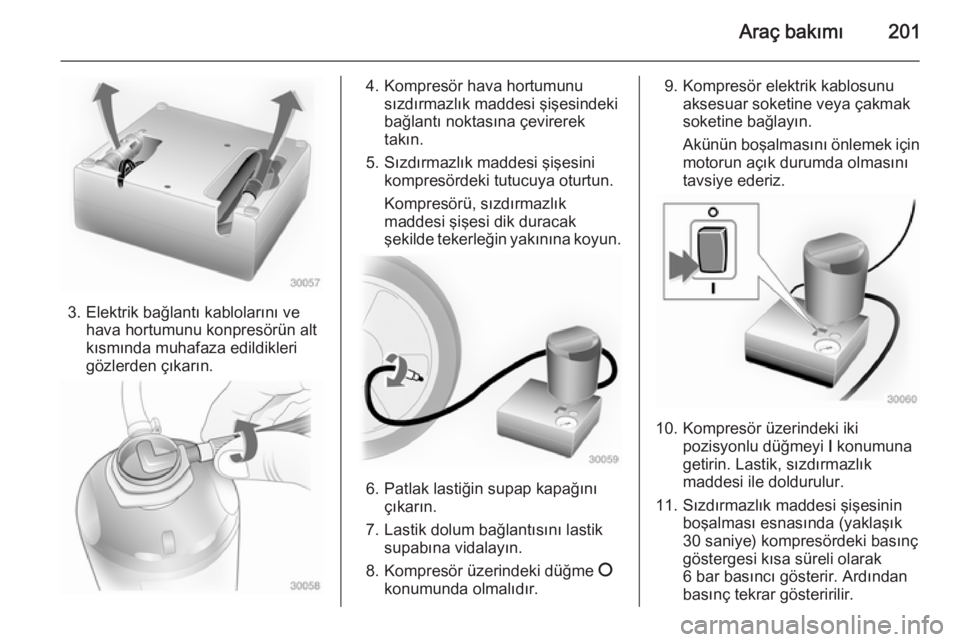

3. Elektrik bağlantı kablolarını vehava hortumunu konpresörün alt
kısmında muhafaza edildikleri
gözlerden çıkarın.
4. Kompresör hava hortumunu sızdırmazlık maddesi şişesindekibağlantı noktasına çevirerek
takın.
5. Sızdırmazlık maddesi şişesini kompresördeki tutucuya oturtun.
Kompresörü, sızdırmazlık
maddesi şişesi dik duracak
şekilde tekerleğin yakınına koyun.
6. Patlak lastiğin supap kapağını çıkarın.
7. Lastik dolum bağlantısını lastik supabına vidalayın.
8. Kompresör üzerindeki düğme §
konumunda olmalıdır.
9. Kompresör elektrik kablosunu aksesuar soketine veya çakmak
soketine bağlayın.
Akünün boşalmasını önlemek için motorun açık durumda olmasını
tavsiye ederiz.
10. Kompresör üzerindeki iki pozisyonlu düğmeyi I konumuna
getirin. Lastik, sızdırmazlık
maddesi ile doldurulur.
11. Sızdırmazlık maddesi şişesinin boşalması esnasında (yaklaşık
30 saniye) kompresördeki basınç
göstergesi kısa süreli olarak 6 bar basıncı gösterir. Ardından
basınç tekrar gösteririlir.

202Araç bakımı

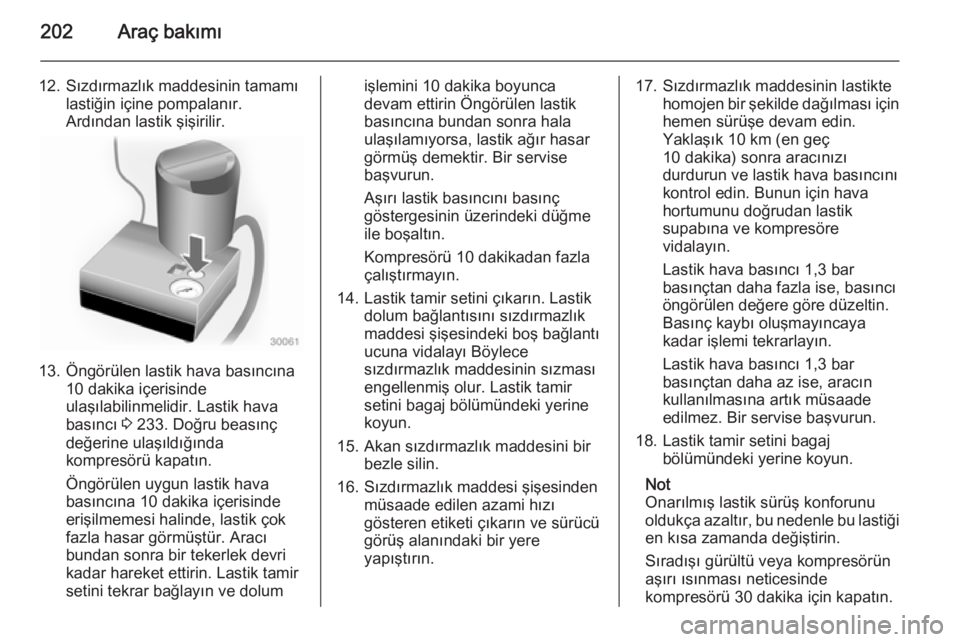

12. Sızdırmazlık maddesinin tamamılastiğin içine pompalanır.
Ardından lastik şişirilir.
13. Öngörülen lastik hava basıncına 10 dakika içerisinde
ulaşılabilinmelidir. Lastik hava
basıncı 3 233. Doğru beasınç
değerine ulaşıldığında
kompresörü kapatın.
Öngörülen uygun lastik hava
basıncına 10 dakika içerisinde
erişilmemesi halinde, lastik çok
fazla hasar görmüştür. Aracı
bundan sonra bir tekerlek devri kadar hareket ettirin. Lastik tamir
setini tekrar bağlayın ve dolum
işlemini 10 dakika boyunca
devam ettirin Öngörülen lastik
basıncına bundan sonra hala
ulaşılamıyorsa, lastik ağır hasar
görmüş demektir. Bir servise
başvurun.
Aşırı lastik basıncını basınç
göstergesinin üzerindeki düğme
ile boşaltın.
Kompresörü 10 dakikadan fazla
çalıştırmayın.
14. Lastik tamir setini çıkarın. Lastik dolum bağlantısını sızdırmazlık
maddesi şişesindeki boş bağlantı
ucuna vidalayı Böylece
sızdırmazlık maddesinin sızması
engellenmiş olur. Lastik tamir
setini bagaj bölümündeki yerine
koyun.
15. Akan sızdırmazlık maddesini bir bezle silin.
16. Sızdırmazlık maddesi şişesinden müsaade edilen azami hızı
gösteren etiketi çıkarın ve sürücü görüş alanındaki bir yere
yapıştırın.17. Sızdırmazlık maddesinin lastikte homojen bir şekilde dağılması için
hemen sürüşe devam edin.
Yaklaşık 10 km (en geç
10 dakika) sonra aracınızı
durdurun ve lastik hava basıncını
kontrol edin. Bunun için hava
hortumunu doğrudan lastik
supabına ve kompresöre
vidalayın.
Lastik hava basıncı 1,3 bar
basınçtan daha fazla ise, basıncı öngörülen değere göre düzeltin.
Basınç kaybı oluşmayıncaya
kadar işlemi tekrarlayın.
Lastik hava basıncı 1,3 bar
basınçtan daha az ise, aracın
kullanılmasına artık müsaade
edilmez. Bir servise başvurun.
18. Lastik tamir setini bagaj bölümündeki yerine koyun.
Not
Onarılmış lastik sürüş konforunu
oldukça azaltır, bu nedenle bu lastiği en kısa zamanda değiştirin.
Sıradışı gürültü veya kompresörün
aşırı ısınması neticesinde
kompresörü 30 dakika için kapatın.

Araç bakımı203

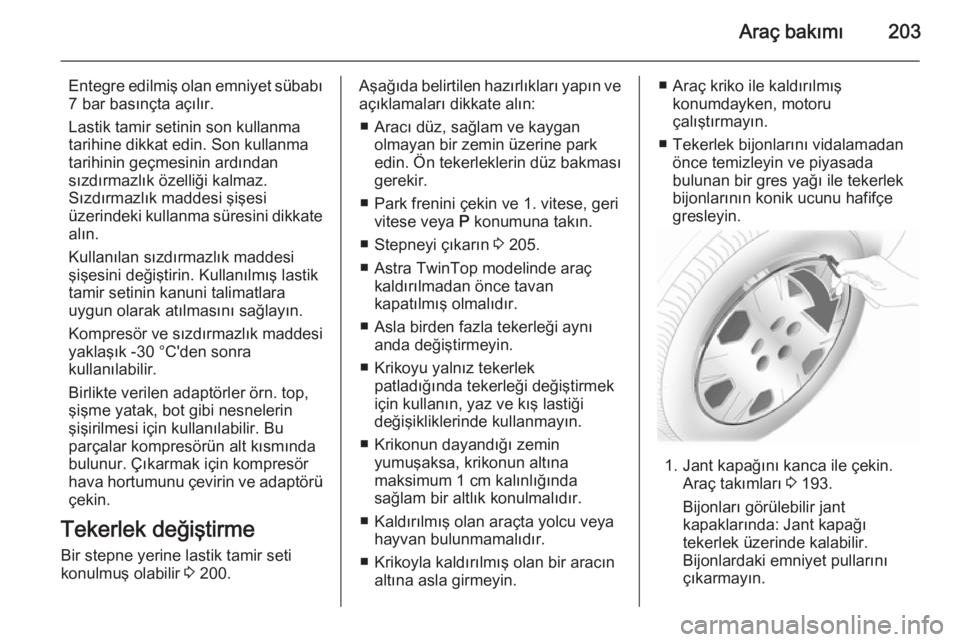

Entegre edilmiş olan emniyet sübabı
7 bar basınçta açılır.
Lastik tamir setinin son kullanma
tarihine dikkat edin. Son kullanma
tarihinin geçmesinin ardından
sızdırmazlık özelliği kalmaz.
Sızdırmazlık maddesi şişesi
üzerindeki kullanma süresini dikkate alın.
Kullanılan sızdırmazlık maddesi şişesini değiştirin. Kullanılmış lastik
tamir setinin kanuni talimatlara
uygun olarak atılmasını sağlayın.
Kompresör ve sızdırmazlık maddesi
yaklaşık -30 °C'den sonra
kullanılabilir.
Birlikte verilen adaptörler örn. top,
şişme yatak, bot gibi nesnelerin
şişirilmesi için kullanılabilir. Bu
parçalar kompresörün alt kısmında
bulunur. Çıkarmak için kompresör
hava hortumunu çevirin ve adaptörü
çekin.
Tekerlek değiştirme
Bir stepne yerine lastik tamir seti
konulmuş olabilir 3 200.Aşağıda belirtilen hazırlıkları yapın ve
açıklamaları dikkate alın:
■ Aracı düz, sağlam ve kaygan olmayan bir zemin üzerine park
edin. Ön tekerleklerin düz bakması
gerekir.
■ Park frenini çekin ve 1. vitese, geri vitese veya P konumuna takın.
■ Stepneyi çıkarın 3 205.
■ Astra TwinTop modelinde araç kaldırılmadan önce tavan
kapatılmış olmalıdır.
■ Asla birden fazla tekerleği aynı anda değiştirmeyin.
■ Krikoyu yalnız tekerlek patladığında tekerleği değiştirmek
için kullanın, yaz ve kış lastiği
değişikliklerinde kullanmayın.
■ Krikonun dayandığı zemin yumuşaksa, krikonun altına
maksimum 1 cm kalınlığında
sağlam bir altlık konulmalıdır.
■ Kaldırılmış olan araçta yolcu veya hayvan bulunmamalıdır.
■ Krikoyla kaldırılmış olan bir aracın altına asla girmeyin.■ Araç kriko ile kaldırılmışkonumdayken, motoru
çalıştırmayın.
■ Tekerlek bijonlarını vidalamadan önce temizleyin ve piyasada
bulunan bir gres yağı ile tekerlek
bijonlarının konik ucunu hafifçe
gresleyin.
1. Jant kapağını kanca ile çekin. Araç takımları 3 193.
Bijonları görülebilir jant
kapaklarında: Jant kapağı
tekerlek üzerinde kalabilir.
Bijonlardaki emniyet pullarını
çıkarmayın.

204Araç bakımı

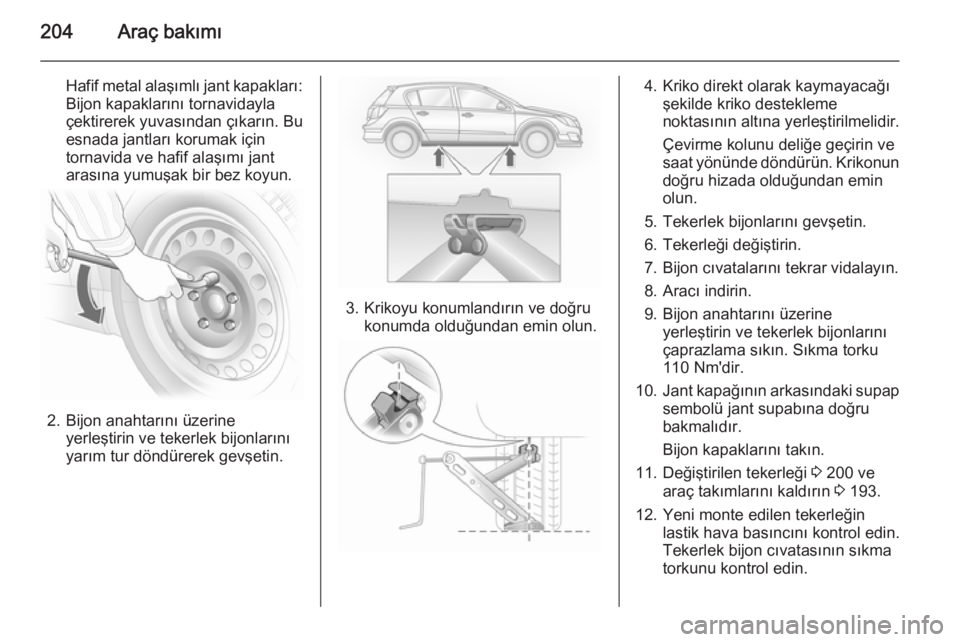

Hafif metal alaşımlı jant kapakları:Bijon kapaklarını tornavidayla
çektirerek yuvasından çıkarın. Bu
esnada jantları korumak için
tornavida ve hafif alaşımı jant
arasına yumuşak bir bez koyun.
2. Bijon anahtarını üzerine yerleştirin ve tekerlek bijonlarını
yarım tur döndürerek gevşetin.
3. Krikoyu konumlandırın ve doğru konumda olduğundan emin olun.
4. Kriko direkt olarak kaymayacağı şekilde kriko destekleme
noktasının altına yerleştirilmelidir.
Çevirme kolunu deliğe geçirin ve
saat yönünde döndürün. Krikonun
doğru hizada olduğundan emin
olun.
5. Tekerlek bijonlarını gevşetin.
6. Tekerleği değiştirin.
7. Bijon cıvatalarını tekrar vidalayın.
8. Aracı indirin.
9. Bijon anahtarını üzerine yerleştirin ve tekerlek bijonlarını
çaprazlama sıkın. Sıkma torku
110 Nm'dir.
10. Jant kapağının arkasındaki supap
sembolü jant supabına doğru
bakmalıdır.
Bijon kapaklarını takın.
11. Değiştirilen tekerleği 3 200 ve
araç takımlarını kaldırın 3 193.
12. Yeni monte edilen tekerleğin lastik hava basıncını kontrol edin.
Tekerlek bijon cıvatasının sıkma
torkunu kontrol edin.

Araç bakımı205

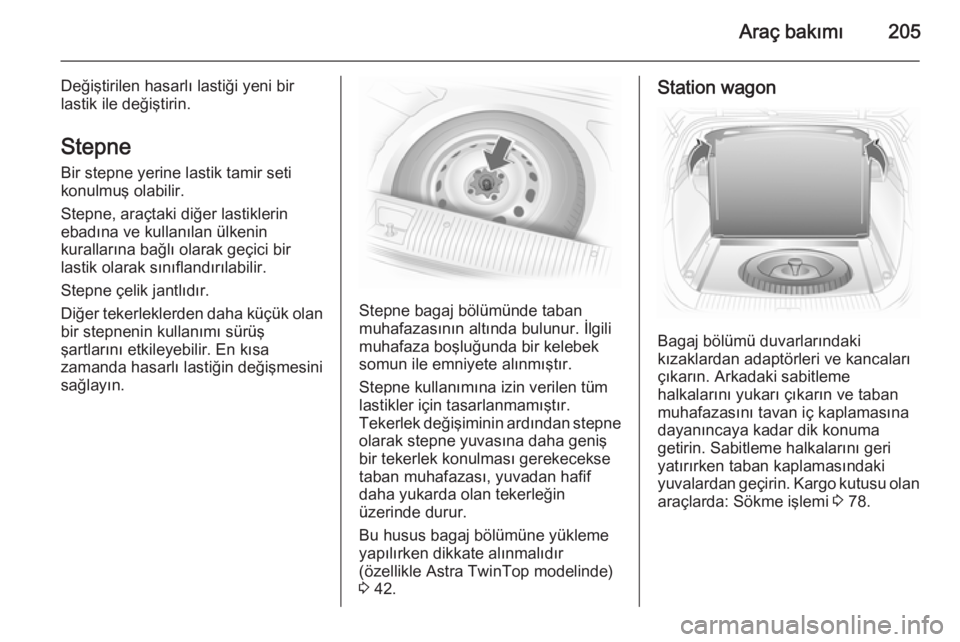

Değiştirilen hasarlı lastiği yeni bir
lastik ile değiştirin.
Stepne
Bir stepne yerine lastik tamir seti
konulmuş olabilir.
Stepne, araçtaki diğer lastiklerin
ebadına ve kullanılan ülkenin
kurallarına bağlı olarak geçici bir
lastik olarak sınıflandırılabilir.
Stepne çelik jantlıdır.
Diğer tekerleklerden daha küçük olan bir stepnenin kullanımı sürüş
şartlarını etkileyebilir. En kısa
zamanda hasarlı lastiğin değişmesini
sağlayın.
Stepne bagaj bölümünde taban
muhafazasının altında bulunur. İlgili
muhafaza boşluğunda bir kelebek
somun ile emniyete alınmıştır.
Stepne kullanımına izin verilen tüm
lastikler için tasarlanmamıştır.
Tekerlek değişiminin ardından stepne olarak stepne yuvasına daha geniş
bir tekerlek konulması gerekecekse
taban muhafazası, yuvadan hafif
daha yukarda olan tekerleğin
üzerinde durur.
Bu husus bagaj bölümüne yükleme
yapılırken dikkate alınmalıdır
(özellikle Astra TwinTop modelinde)
3 42.
Station wagon
Bagaj bölümü duvarlarındaki
kızaklardan adaptörleri ve kancaları
çıkarın. Arkadaki sabitleme
halkalarını yukarı çıkarın ve taban muhafazasını tavan iç kaplamasına
dayanıncaya kadar dik konuma
getirin. Sabitleme halkalarını geri
yatırırken taban kaplamasındaki
yuvalardan geçirin. Kargo kutusu olan
araçlarda: Sökme işlemi 3 78.

206Araç bakımı

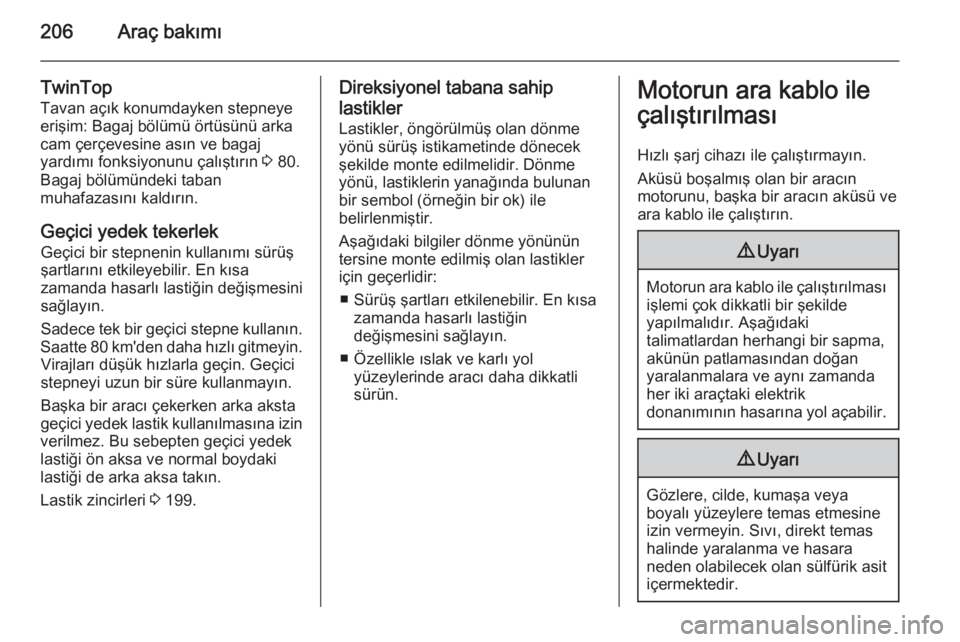

TwinTop
Tavan açık konumdayken stepneye erişim: Bagaj bölümü örtüsünü arka
cam çerçevesine asın ve bagaj
yardımı fonksiyonunu çalıştırın 3 80.
Bagaj bölümündeki taban
muhafazasını kaldırın.
Geçici yedek tekerlek Geçici bir stepnenin kullanımı sürüş
şartlarını etkileyebilir. En kısa
zamanda hasarlı lastiğin değişmesini
sağlayın.
Sadece tek bir geçici stepne kullanın.
Saatte 80 km'den daha hızlı gitmeyin. Virajları düşük hızlarla geçin. Geçici
stepneyi uzun bir süre kullanmayın.
Başka bir aracı çekerken arka aksta
geçici yedek lastik kullanılmasına izin
verilmez. Bu sebepten geçici yedek lastiği ön aksa ve normal boydaki
lastiği de arka aksa takın.
Lastik zincirleri 3 199.Direksiyonel tabana sahip
lastikler
Lastikler, öngörülmüş olan dönme yönü sürüş istikametinde dönecek
şekilde monte edilmelidir. Dönme
yönü, lastiklerin yanağında bulunan
bir sembol (örneğin bir ok) ile
belirlenmiştir.
Aşağıdaki bilgiler dönme yönünün
tersine monte edilmiş olan lastikler
için geçerlidir:
■ Sürüş şartları etkilenebilir. En kısa zamanda hasarlı lastiğin
değişmesini sağlayın.
■ Özellikle ıslak ve karlı yol yüzeylerinde aracı daha dikkatlisürün.Motorun ara kablo ile
çalıştırılması
Hızlı şarj cihazı ile çalıştırmayın.
Aküsü boşalmış olan bir aracın
motorunu, başka bir aracın aküsü ve
ara kablo ile çalıştırın.9 Uyarı
Motorun ara kablo ile çalıştırılması
işlemi çok dikkatli bir şekilde
yapılmalıdır. Aşağıdaki
talimatlardan herhangi bir sapma,
akünün patlamasından doğan
yaralanmalara ve aynı zamanda
her iki araçtaki elektrik
donanımının hasarına yol açabilir.
9 Uyarı
Gözlere, cilde, kumaşa veya
boyalı yüzeylere temas etmesine
izin vermeyin. Sıvı, direkt temas
halinde yaralanma ve hasara
neden olabilecek olan sülfürik asit içermektedir.

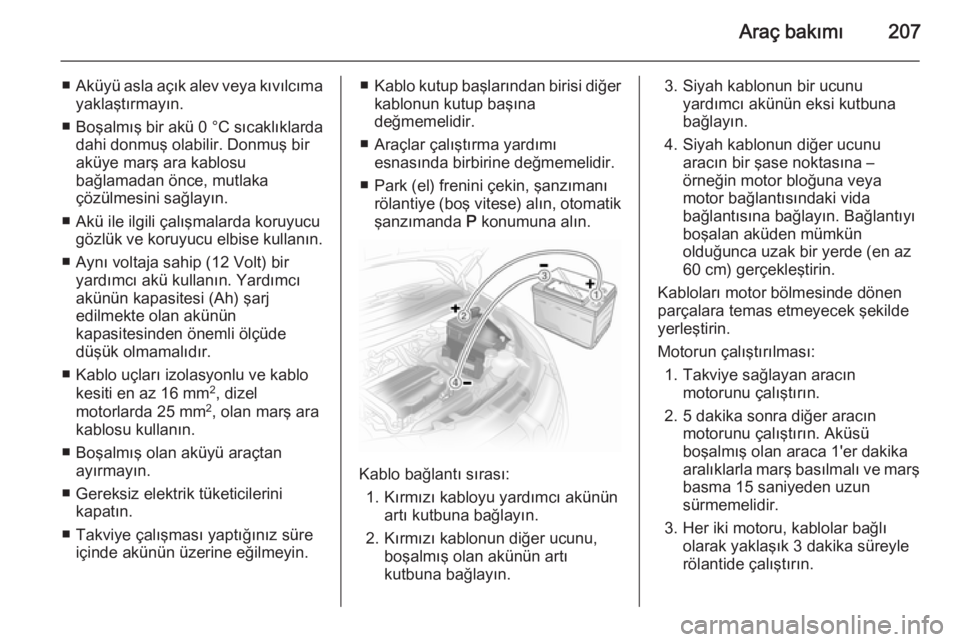

Araç bakımı207
■Aküyü asla açık alev veya kıvılcıma
yaklaştırmayın.
■ Boşalmış bir akü 0 °C sıcaklıklarda
dahi donmuş olabilir. Donmuş bir
aküye marş ara kablosu
bağlamadan önce, mutlaka
çözülmesini sağlayın.
■ Akü ile ilgili çalışmalarda koruyucu gözlük ve koruyucu elbise kullanın.
■ Aynı voltaja sahip (12 Volt) bir yardımcı akü kullanın. Yardımcı
akünün kapasitesi (Ah) şarj
edilmekte olan akünün
kapasitesinden önemli ölçüde
düşük olmamalıdır.
■ Kablo uçları izolasyonlu ve kablo kesiti en az 16 mm 2
, dizel
motorlarda 25 mm 2
, olan marş ara
kablosu kullanın.
■ Boşalmış olan aküyü araçtan ayırmayın.
■ Gereksiz elektrik tüketicilerini kapatın.
■ Takviye çalışması yaptığınız süre içinde akünün üzerine eğilmeyin.■Kablo kutup başlarından birisi diğer
kablonun kutup başına
değmemelidir.
■ Araçlar çalıştırma yardımı esnasında birbirine değmemelidir.
■ Park (el) frenini çekin, şanzımanı rölantiye (boş vitese) alın, otomatik
şanzımanda P konumuna alın.
Kablo bağlantı sırası:
1. Kırmızı kabloyu yardımcı akünün artı kutbuna bağlayın.
2. Kırmızı kablonun diğer ucunu, boşalmış olan akünün artıkutbuna bağlayın.
3. Siyah kablonun bir ucunu yardımcı akünün eksi kutbuna
bağlayın.
4. Siyah kablonun diğer ucunu aracın bir şase noktasına –
örneğin motor bloğuna veya
motor bağlantısındaki vida
bağlantısına bağlayın. Bağlantıyı
boşalan aküden mümkün
olduğunca uzak bir yerde (en az 60 cm) gerçekleştirin.
Kabloları motor bölmesinde dönen
parçalara temas etmeyecek şekilde yerleştirin.
Motorun çalıştırılması: 1. Takviye sağlayan aracın motorunu çalıştırın.
2. 5 dakika sonra diğer aracın motorunu çalıştırın. Aküsü
boşalmış olan araca 1'er dakika
aralıklarla marş basılmalı ve marş
basma 15 saniyeden uzun
sürmemelidir.
3. Her iki motoru, kablolar bağlı olarak yaklaşık 3 dakika süreyle
rölantide çalıştırın.

208Araç bakımı
4. Akım yüklenen araçtaki birelektrik tüketicisini (örneğin
aydınlatma, arka cam ısıtıcısı)
açın.
5. Kabloları sökerken yukarıdaki işlem sırasının tam tersini

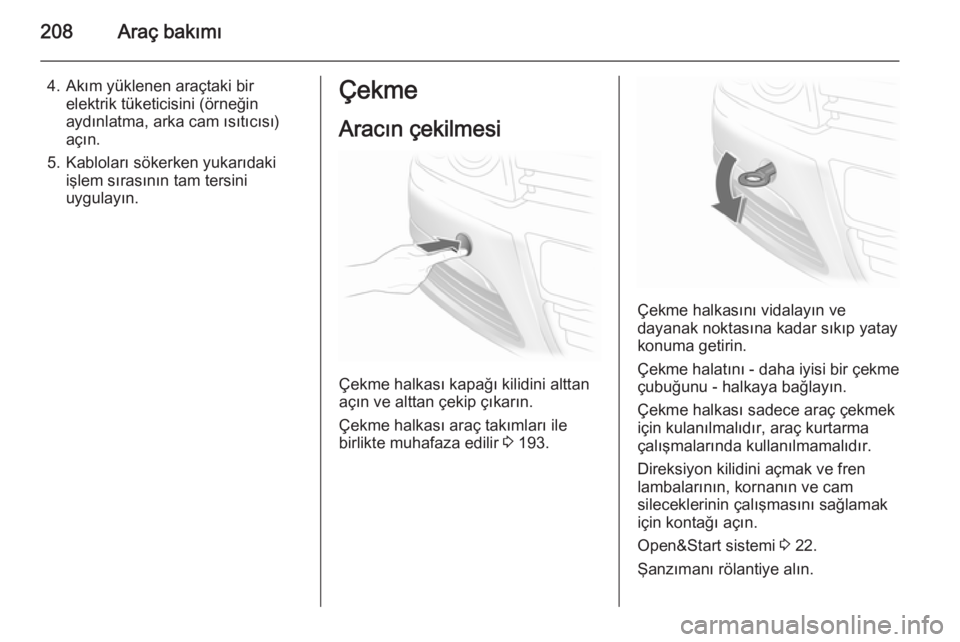

uygulayın.Çekme
Aracın çekilmesi
Çekme halkası kapağı kilidini alttan
açın ve alttan çekip çıkarın.
Çekme halkası araç takımları ile
birlikte muhafaza edilir 3 193.
Çekme halkasını vidalayın ve
dayanak noktasına kadar sıkıp yatay
konuma getirin.
Çekme halatını - daha iyisi bir çekme çubuğunu - halkaya bağlayın.
Çekme halkası sadece araç çekmek
için kulanılmalıdır, araç kurtarma
çalışmalarında kullanılmamalıdır.
Direksiyon kilidini açmak ve fren
lambalarının, kornanın ve cam
sileceklerinin çalışmasını sağlamak
için kontağı açın.
Open&Start sistemi 3 22.
Şanzımanı rölantiye alın.
