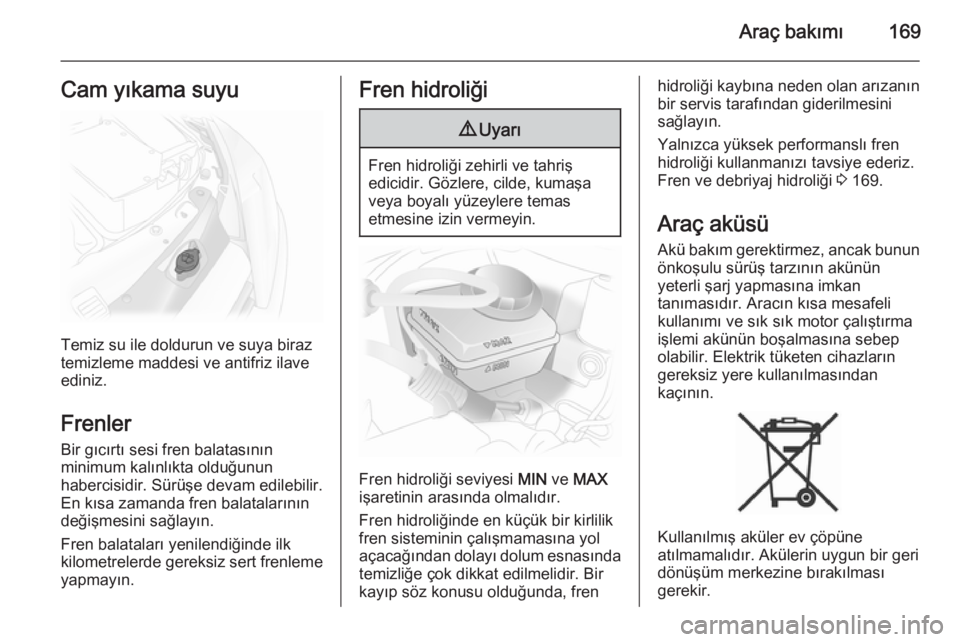

Araç bakımı169Cam yıkama suyu
Temiz su ile doldurun ve suya biraz
temizleme maddesi ve antifriz ilave
ediniz.
Frenler Bir gıcırtı sesi fren balatasının
minimum kalınlıkta olduğunun
habercisidir. Sürüşe devam edilebilir.
En kısa zamanda fren balatalarının değişmesini sağlayın.
Fren balataları yenilendiğinde ilk
kilometrelerde gereksiz sert frenleme
yapmayın.
Fren hidroliği9 Uyarı
Fren hidroliği zehirli ve tahriş
edicidir. Gözlere, cilde, kumaşa
veya boyalı yüzeylere temas
etmesine izin vermeyin.
Fren hidroliği seviyesi MIN
ve MAX
işaretinin arasında olmalıdır.
Fren hidroliğinde en küçük bir kirlilik fren sisteminin çalışmamasına yol
açacağından dolayı dolum esnasında
temizliğe çok dikkat edilmelidir. Bir
kayıp söz konusu olduğunda, fren
hidroliği kaybına neden olan arızanın
bir servis tarafından giderilmesini
sağlayın.
Yalnızca yüksek performanslı fren
hidroliği kullanmanızı tavsiye ederiz.
Fren ve debriyaj hidroliği 3 169.
Araç aküsü Akü bakım gerektirmez, ancak bunun
önkoşulu sürüş tarzının akünün
yeterli şarj yapmasına imkan
tanımasıdır. Aracın kısa mesafeli
kullanımı ve sık sık motor çalıştırma
işlemi akünün boşalmasına sebep
olabilir. Elektrik tüketen cihazların
gereksiz yere kullanılmasından
kaçının.
Kullanılmış aküler ev çöpüne
atılmamalıdır. Akülerin uygun bir geri
dönüşüm merkezine bırakılması
gerekir.

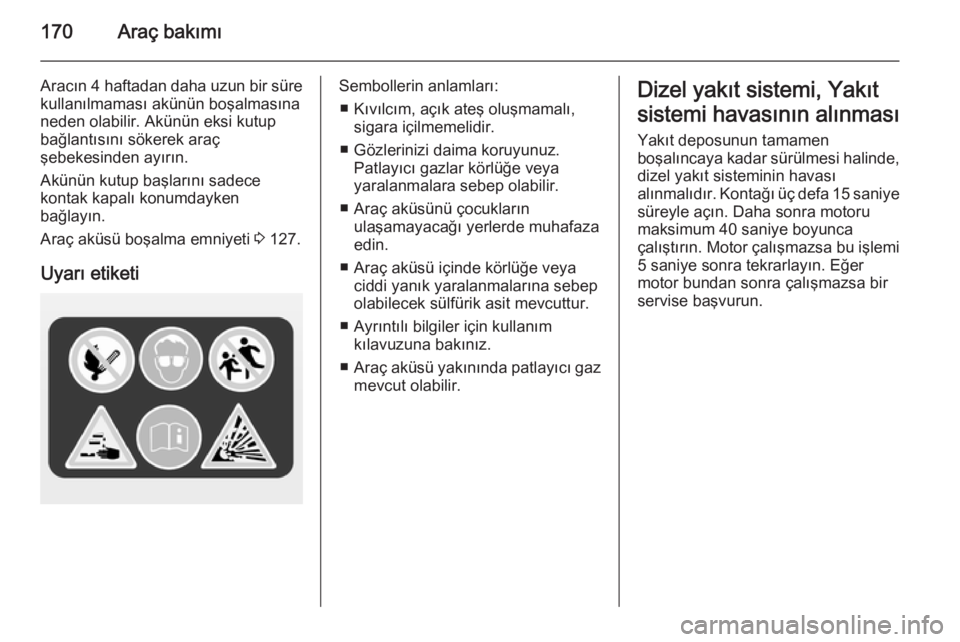

170Araç bakımı
Aracın 4 haftadan daha uzun bir süre
kullanılmaması akünün boşalmasına
neden olabilir. Akünün eksi kutup
bağlantısını sökerek araç
şebekesinden ayırın.
Akünün kutup başlarını sadece
kontak kapalı konumdayken
bağlayın.
Araç aküsü boşalma emniyeti 3 127.
Uyarı etiketiSembollerin anlamları: ■ Kıvılcım, açık ateş oluşmamalı, sigara içilmemelidir.
■ Gözlerinizi daima koruyunuz. Patlayıcı gazlar körlüğe veya
yaralanmalara sebep olabilir.
■ Araç aküsünü çocukların ulaşamayacağı yerlerde muhafaza
edin.
■ Araç aküsü içinde körlüğe veya ciddi yanık yaralanmalarına sebepolabilecek sülfürik asit mevcuttur.
■ Ayrıntılı bilgiler için kullanım kılavuzuna bakınız.
■ Araç aküsü yakınında patlayıcı gaz
mevcut olabilir.Dizel yakıt sistemi, Yakıt
sistemi havasının alınması Yakıt deposunun tamamen
boşalıncaya kadar sürülmesi halinde,
dizel yakıt sisteminin havası
alınmalıdır. Kontağı üç defa 15 saniye
süreyle açın. Daha sonra motoru
maksimum 40 saniye boyunca
çalıştırın. Motor çalışmazsa bu işlemi
5 saniye sonra tekrarlayın. Eğer
motor bundan sonra çalışmazsa bir
servise başvurun.

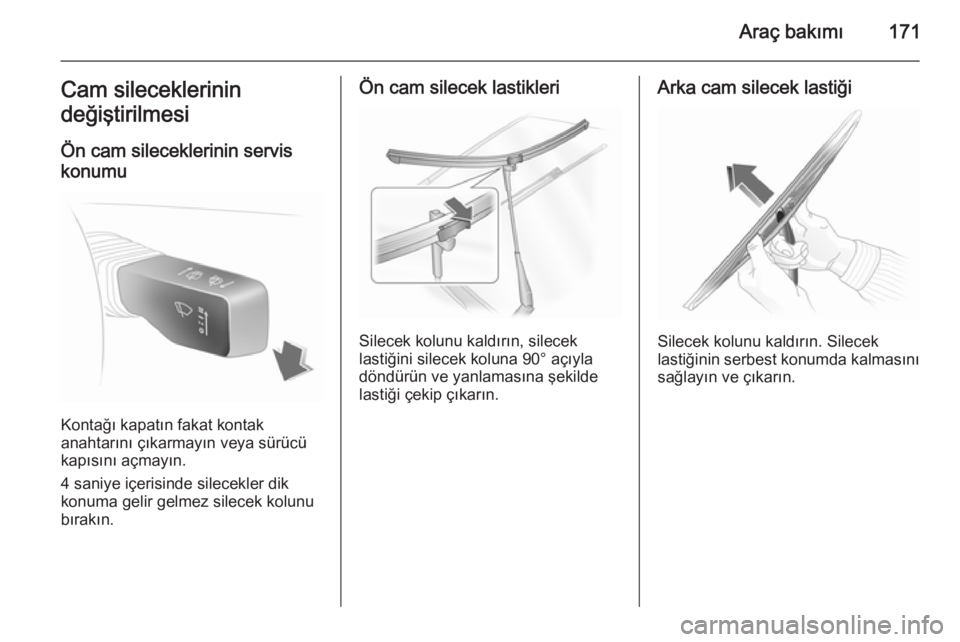

Araç bakımı171Cam sileceklerinin
değiştirilmesi
Ön cam sileceklerinin servis
konumu
Kontağı kapatın fakat kontak
anahtarını çıkarmayın veya sürücü
kapısını açmayın.
4 saniye içerisinde silecekler dik
konuma gelir gelmez silecek kolunu
bırakın.
Ön cam silecek lastikleri
Silecek kolunu kaldırın, silecek
lastiğini silecek koluna 90° açıyla
döndürün ve yanlamasına şekilde
lastiği çekip çıkarın.
Arka cam silecek lastiği
Silecek kolunu kaldırın. Silecek
lastiğinin serbest konumda kalmasını
sağlayın ve çıkarın.

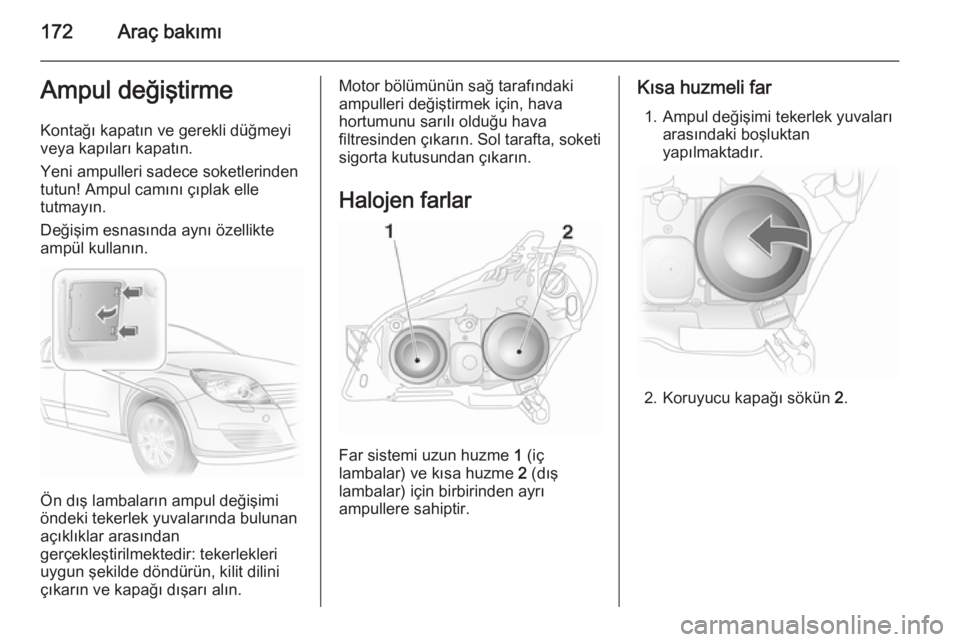

172Araç bakımıAmpul değiştirmeKontağı kapatın ve gerekli düğmeyi
veya kapıları kapatın.
Yeni ampulleri sadece soketlerinden
tutun! Ampul camını çıplak elle
tutmayın.
Değişim esnasında aynı özellikte
ampül kullanın.
Ön dış lambaların ampul değişimi
öndeki tekerlek yuvalarında bulunan
açıklıklar arasından
gerçekleştirilmektedir: tekerlekleri
uygun şekilde döndürün, kilit dilini
çıkarın ve kapağı dışarı alın.
Motor bölümünün sağ tarafındaki
ampulleri değiştirmek için, hava
hortumunu sarılı olduğu hava
filtresinden çıkarın. Sol tarafta, soketi sigorta kutusundan çıkarın.
Halojen farlar
Far sistemi uzun huzme 1 (iç
lambalar) ve kısa huzme 2 (dış
lambalar) için birbirinden ayrı
ampullere sahiptir.
Kısa huzmeli far
1. Ampul değişimi tekerlek yuvaları arasındaki boşluktan
yapılmaktadır.
2. Koruyucu kapağı sökün 2.

Araç bakımı173
3. Ampul tutucusunu saat yönününtersine döndürün ve yuvadan
çıkmasını sağlayın. Ampul
tutucusunu reflektörden çıkarıp
alın.4. Ampulü lamba taşıyıcısından çekip çıkarın. Yeni ampulü lamba
taşıyıcısına takın.
5. Ampul tutucusunu, tespit kulakları
reflektördeki kanallara oturacak
şekilde takın, saat yönünde
çevirerek sabitleyin.
6. Lamba duyunu dayanak noktasına kadar sağa doğru
çevirin.
7. Koruyucu kapağı takın.
8. Kapağı tekerlek yuvasındaki boşluğa yerleştirin ve yerineoturtun.
Uzun huzmeli far 1. Ampul değişimi motor bölmesinden doğru
yapılmaktadır.

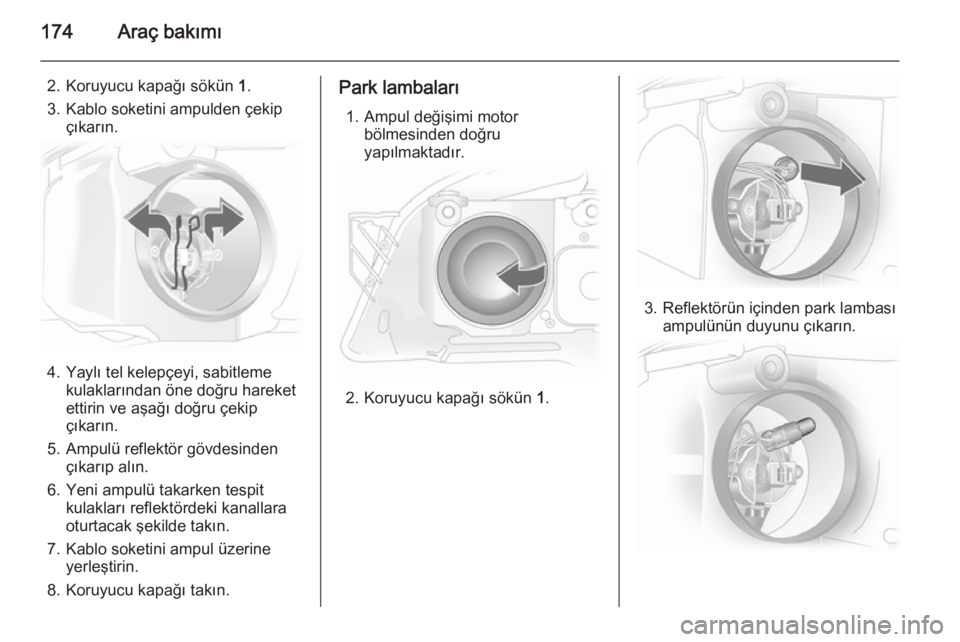

174Araç bakımı
2. Koruyucu kapağı sökün 1.
3. Kablo soketini ampulden çekip çıkarın.
4. Yaylı tel kelepçeyi, sabitlemekulaklarından öne doğru hareket
ettirin ve aşağı doğru çekip çıkarın.
5. Ampulü reflektör gövdesinden çıkarıp alın.
6. Yeni ampulü takarken tespit kulakları reflektördeki kanallara
oturtacak şekilde takın.
7. Kablo soketini ampul üzerine yerleştirin.
8. Koruyucu kapağı takın.
Park lambaları
1. Ampul değişimi motor bölmesinden doğru
yapılmaktadır.
2. Koruyucu kapağı sökün 1.
3. Reflektörün içinden park lambası
ampulünün duyunu çıkarın.

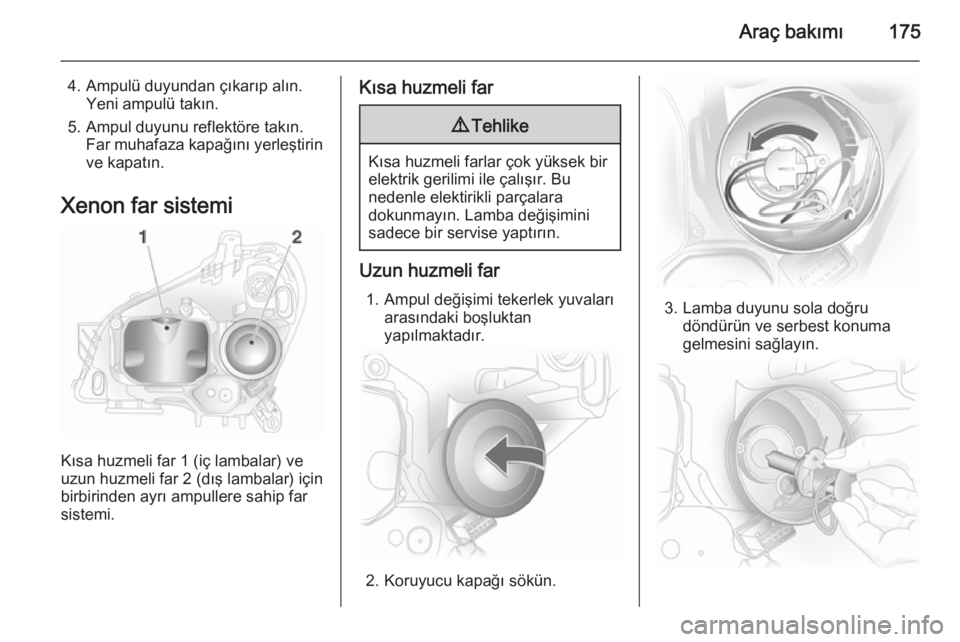

Araç bakımı175
4. Ampulü duyundan çıkarıp alın.Yeni ampulü takın.
5. Ampul duyunu reflektöre takın. Far muhafaza kapağını yerleştirin
ve kapatın.
Xenon far sistemi
Kısa huzmeli far 1 (iç lambalar) ve
uzun huzmeli far 2 (dış lambalar) için
birbirinden ayrı ampullere sahip far
sistemi.
Kısa huzmeli far9 Tehlike
Kısa huzmeli farlar çok yüksek bir
elektrik gerilimi ile çalışır. Bu
nedenle elektirikli parçalara
dokunmayın. Lamba değişimini
sadece bir servise yaptırın.
Uzun huzmeli far
1. Ampul değişimi tekerlek yuvaları arasındaki boşluktan
yapılmaktadır.
2. Koruyucu kapağı sökün.
3. Lamba duyunu sola doğru döndürün ve serbest konuma
gelmesini sağlayın.

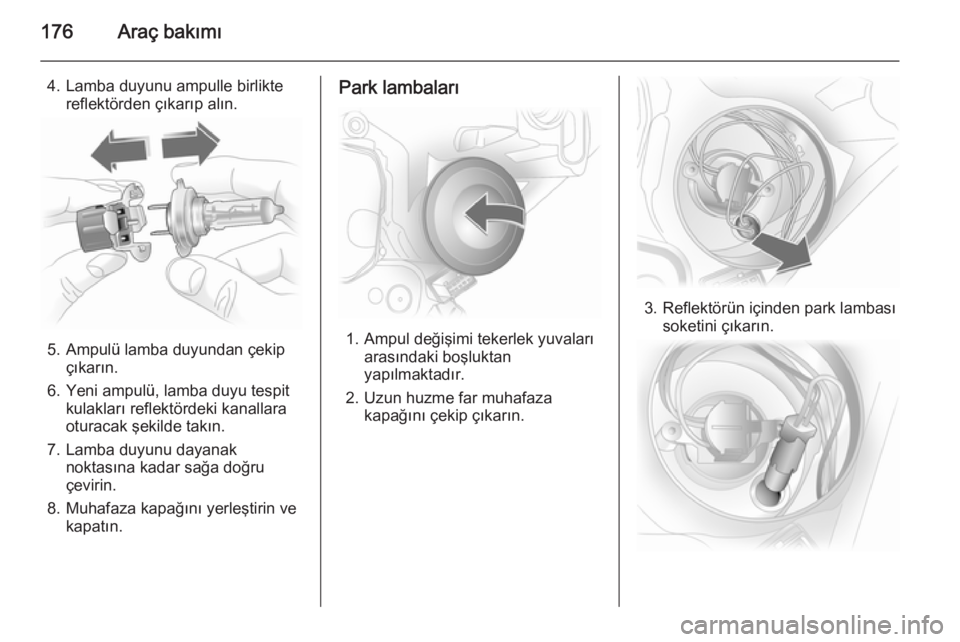

176Araç bakımı
4. Lamba duyunu ampulle birliktereflektörden çıkarıp alın.
5. Ampulü lamba duyundan çekipçıkarın.
6. Yeni ampulü, lamba duyu tespit kulakları reflektördeki kanallara
oturacak şekilde takın.
7. Lamba duyunu dayanak noktasına kadar sağa doğru
çevirin.
8. Muhafaza kapağını yerleştirin ve kapatın.
Park lambaları
1. Ampul değişimi tekerlek yuvaları arasındaki boşluktanyapılmaktadır.
2. Uzun huzme far muhafaza kapağını çekip çıkarın.
3. Reflektörün içinden park lambasısoketini çıkarın.

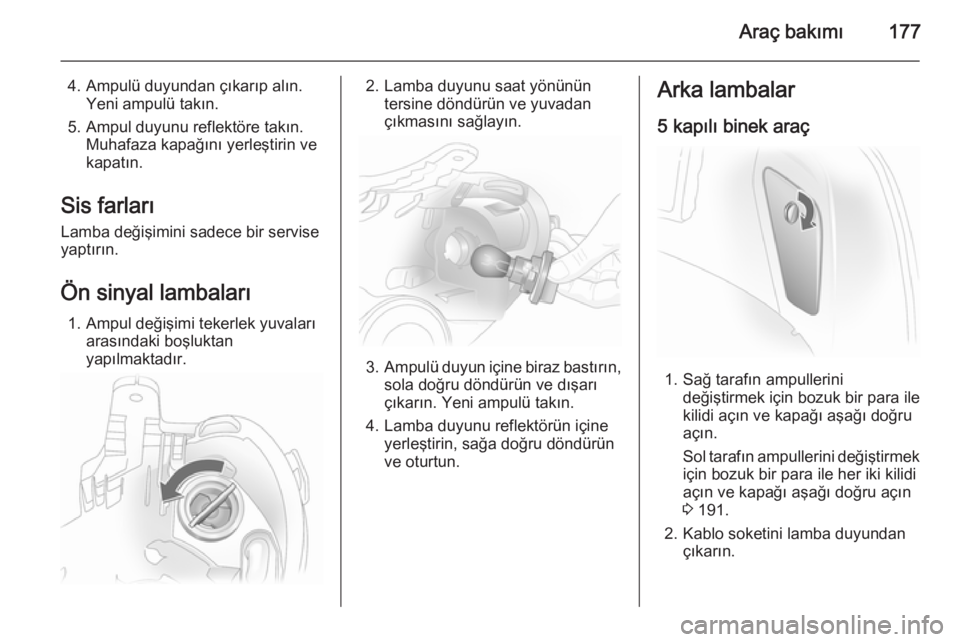

Araç bakımı177
4. Ampulü duyundan çıkarıp alın.Yeni ampulü takın.
5. Ampul duyunu reflektöre takın. Muhafaza kapağını yerleştirin ve
kapatın.
Sis farları Lamba değişimini sadece bir servise
yaptırın.
Ön sinyal lambaları 1. Ampul değişimi tekerlek yuvaları arasındaki boşluktan
yapılmaktadır.2. Lamba duyunu saat yönünün tersine döndürün ve yuvadan
çıkmasını sağlayın.
3. Ampulü duyun içine biraz bastırın,
sola doğru döndürün ve dışarı
çıkarın. Yeni ampulü takın.
4. Lamba duyunu reflektörün içine yerleştirin, sağa doğru döndürün
ve oturtun.
Arka lambalar
5 kapılı binek araç
1. Sağ tarafın ampullerini değiştirmek için bozuk bir para ile
kilidi açın ve kapağı aşağı doğru
açın.
Sol tarafın ampullerini değiştirmek için bozuk bir para ile her iki kilidiaçın ve kapağı aşağı doğru açın
3 191.
2. Kablo soketini lamba duyundan çıkarın.

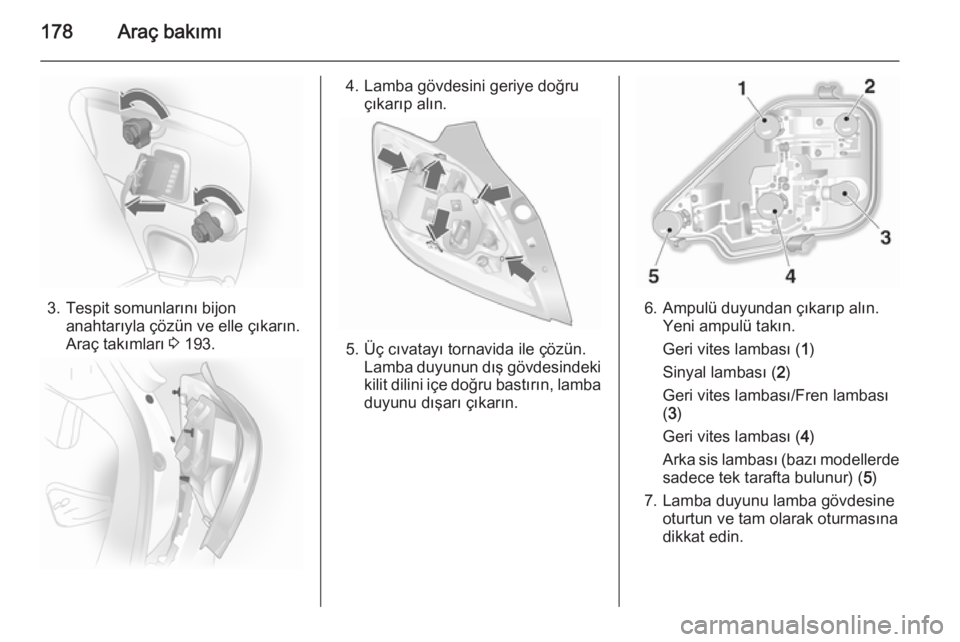

178Araç bakımı
3. Tespit somunlarını bijonanahtarıyla çözün ve elle çıkarın.
Araç takımları 3 193.
4. Lamba gövdesini geriye doğru
çıkarıp alın.
5. Üç cıvatayı tornavida ile çözün.Lamba duyunun dış gövdesindeki
kilit dilini içe doğru bastırın, lamba duyunu dışarı çıkarın.
6. Ampulü duyundan çıkarıp alın. Yeni ampulü takın.
Geri vites lambası ( 1)
Sinyal lambası ( 2)
Geri vites lambası/Fren lambası ( 3 )
Geri vites lambası ( 4)
Arka sis lambası (bazı modellerde
sadece tek tarafta bulunur) ( 5)
7. Lamba duyunu lamba gövdesine oturtun ve tam olarak oturmasınadikkat edin.
