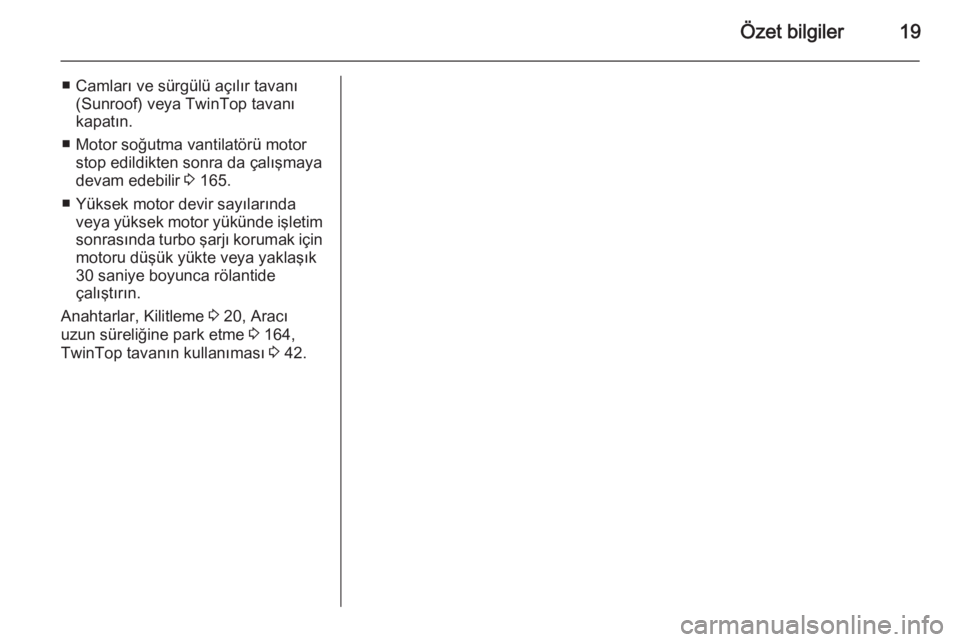

Özet bilgiler19
■ Camları ve sürgülü açılır tavanı(Sunroof) veya TwinTop tavanı
kapatın.
■ Motor soğutma vantilatörü motor stop edildikten sonra da çalışmaya
devam edebilir 3 165.
■ Yüksek motor devir sayılarında veya yüksek motor yükünde işletim
sonrasında turbo şarjı korumak için motoru düşük yükte veya yaklaşık
30 saniye boyunca rölantide
çalıştırın.
Anahtarlar, Kilitleme 3 20, Aracı
uzun süreliğine park etme 3 164,
TwinTop tavanın kullanıması 3 42.
Page 22 of 253

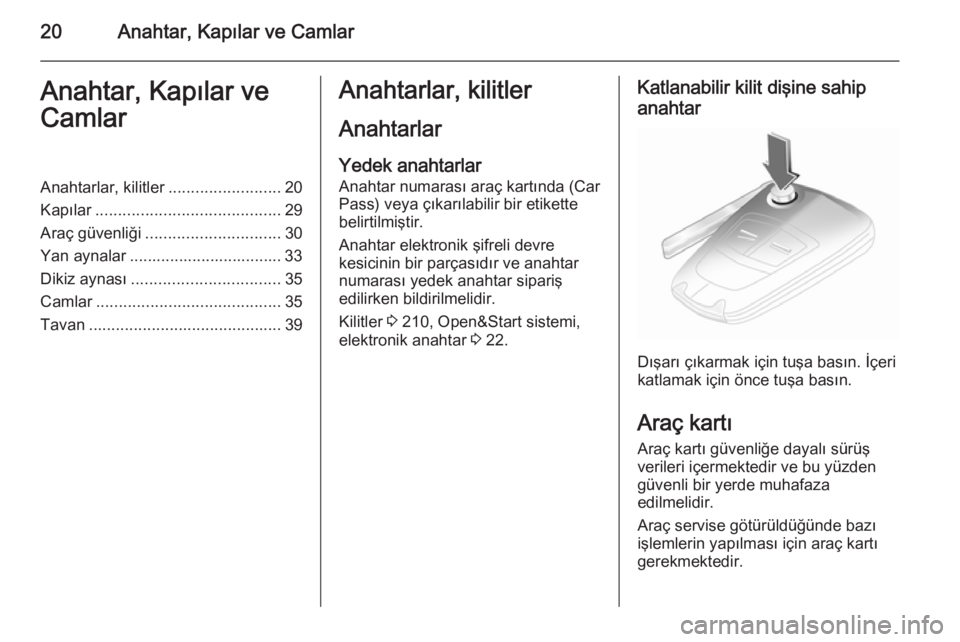

20Anahtar, Kapılar ve CamlarAnahtar, Kapılar ve
CamlarAnahtarlar, kilitler .........................20
Kapılar ......................................... 29
Araç güvenliği .............................. 30
Yan aynalar .................................. 33
Dikiz aynası ................................. 35
Camlar ......................................... 35
Tavan ........................................... 39Anahtarlar, kilitler
Anahtarlar
Yedek anahtarlar Anahtar numarası araç kartında (Car
Pass) veya çıkarılabilir bir etikette
belirtilmiştir.
Anahtar elektronik şifreli devre
kesicinin bir parçasıdır ve anahtar
numarası yedek anahtar sipariş
edilirken bildirilmelidir.
Kilitler 3 210, Open&Start sistemi,
elektronik anahtar 3 22.Katlanabilir kilit dişine sahip
anahtar
Dışarı çıkarmak için tuşa basın. İçeri
katlamak için önce tuşa basın.
Araç kartı
Araç kartı güvenliğe dayalı sürüş
verileri içermektedir ve bu yüzden
güvenli bir yerde muhafaza
edilmelidir.
Araç servise götürüldüğünde bazı
işlemlerin yapılması için araç kartı
gerekmektedir.
Page 23 of 253

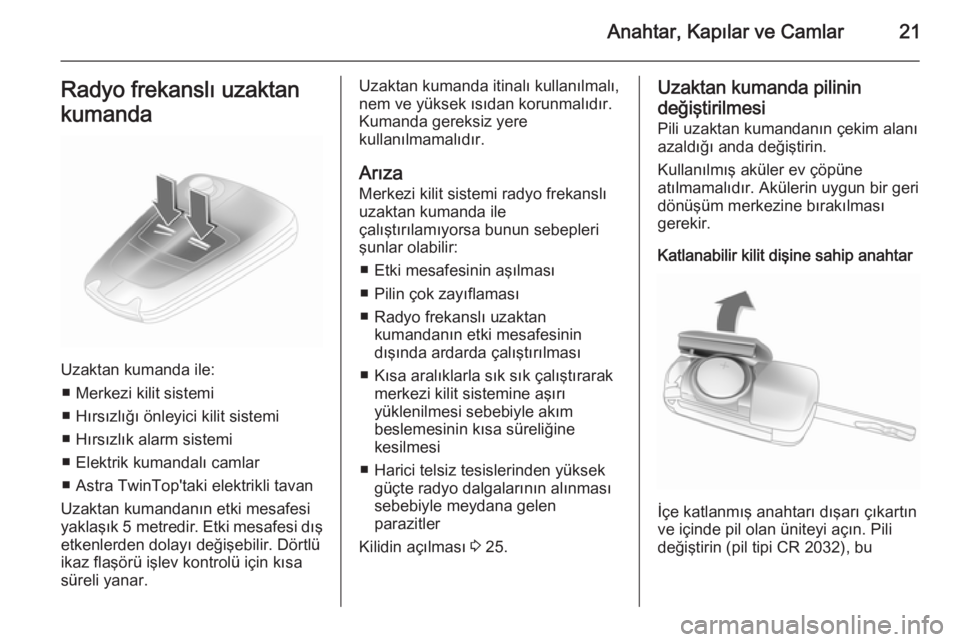

Anahtar, Kapılar ve Camlar21Radyo frekanslı uzaktan
kumanda
Uzaktan kumanda ile: ■ Merkezi kilit sistemi
■ Hırsızlığı önleyici kilit sistemi
■ Hırsızlık alarm sistemi
■ Elektrik kumandalı camlar
■ Astra TwinTop'taki elektrikli tavan
Uzaktan kumandanın etki mesafesi
yaklaşık 5 metredir . Etki mesafesi dış
etkenlerden dolayı değişebilir. Dörtlü ikaz flaşörü işlev kontrolü için kısa
süreli yanar.
Uzaktan kumanda itinalı kullanılmalı,
nem ve yüksek ısıdan korunmalıdır.
Kumanda gereksiz yere
kullanılmamalıdır.
Arıza
Merkezi kilit sistemi radyo frekanslı
uzaktan kumanda ile
çalıştırılamıyorsa bunun sebepleri
şunlar olabilir:
■ Etki mesafesinin aşılması
■ Pilin çok zayıflaması
■ Radyo frekanslı uzaktan kumandanın etki mesafesinin
dışında ardarda çalıştırılması
■ Kısa aralıklarla sık sık çalıştırarak merkezi kilit sistemine aşırı
yüklenilmesi sebebiyle akım
beslemesinin kısa süreliğine
kesilmesi
■ Harici telsiz tesislerinden yüksek güçte radyo dalgalarının alınması
sebebiyle meydana gelen
parazitler
Kilidin açılması 3 25.Uzaktan kumanda pilinin
değiştirilmesi
Pili uzaktan kumandanın çekim alanı
azaldığı anda değiştirin.
Kullanılmış aküler ev çöpüne
atılmamalıdır. Akülerin uygun bir geri
dönüşüm merkezine bırakılması
gerekir.
Katlanabilir kilit dişine sahip anahtar
İçe katlanmış anahtarı dışarı çıkartın
ve içinde pil olan üniteyi açın. Pili
değiştirin (pil tipi CR 2032), bu
Page 24 of 253
22Anahtar, Kapılar ve Camlar
esnada takma konumuna dikkat edin.
Üniteyi kapatın ve uzaktan
kumandayı senkronize edin.
Sabit kilit dişine sahip anahtar
Akü değişimini bir servise yaptırın.
Radyo frekanslı uzaktan
kumandayı senkronize edin Pil değişiminden sonra sürücü
kapısının kilidini kontak anahtarı ile
açın. Kontağın açılması ile radyo
frekanslı uzaktan kumanda
senkronize edilir.
Kayıtlı ayarlar Anahtarın kontak kilidinden
çıkarılmasının ardından aşağıdaki ayarlar anahtar tarafından otomatik
olarak tanınır:
■ Elektronik klima sistemi
■ Info-Display
■ Infotainment sistemi
■ Gösterge paneli aydınlatmasıKaydedilen ayarlar, anahtarın araç
kilidini açmak için bir sonraki
kullanımında otomatik olarak geri
yüklenir.
Open&Start sistemi
Bu sistem ile, mekanik anahtar
olmadan aşağıdaki fonksiyonların
uygulanması sağlanır:
■ Merkezi kilit sistemi
■ Hırsızlığı önleyici kilit sistemi
■ Hırsızlık alarm sistemi
■ Elektrik kumandalı camlar
■ Kontak ve marş motoru
Elektronik anahtar sürücünün
üzerinde bulunmalıdır.
Start/Stop tuşuna basın. Kontak açık
konumda. Elektronik şifreli devre
kesici ve direksiyon kilidi etkinliği
kaldırılmıştır.
Motoru çalıştırmak için, hem fren hem de debriyaj pedalına aynı anda
basarken Start/Stop tuşunu basılı
tutun.
Otomatik şanzıman: Motor ancak
vites kolu P veya N konumunda iken
çalıştırılabilir.
Page 25 of 253
Anahtar, Kapılar ve Camlar23
Motor ve kontak Start/Stop
düğmesine tekrar basıldığında
kapatılır. Araç hareketsiz duruyor
olmalıdır. Eş zamanlı olarak
elektronik şifreli devre kesici
etkinleştirilir.
Kontak kapalı ve araç sabit
konumdayken direksiyon kilidi sürücü kapısının açılması veya kapatılması
sırasında otomatik olarak etkinleşir.
Kontrol lambası 0 3 104.
Not
Elektronik anahtar bagaj
bölmesinde veya bilgi ekranının
(Info-Display) önünde
bırakılmamalıdır.
Fonksiyonların kısıtlanmadan
kullanılabilmesi için kapı kolundaki
sensör temiz tutulmalıdır.
Akü boşalmış konumdayken araç
çekilmemelidir, çekerek veya iterek
çalıştırılmamalıdır. Çünkü
direksiyon kilidi açılamaz.Radyo frekanslı uzaktan
kumanda
Elektronik anahtar da uzaktan
kumanda özelliğine sahiptir.
Acil durum işlemi
Uzaktan kumandanın da devre dışı
kalması durumunda sürücü kapısı
elektronik anahtarın içinde bulunan
acil durum anahtarı ile kilitlenebilir
veya açılabilir: kilitleme
mekanizmasına basın ve koruyucu
kapağın üzerine hafif basınç
uygulayarak kapağı çıkarın. Acil
durum anahtarını mandal ile dışarı itin ve çıkarın.
Page 26 of 253
24Anahtar, Kapılar ve Camlar
Acil durum anahtarı ile sadece sürücü
kapısı kilitlenebilir ve kilidi çözülebilir.
Aracın tüm kilitlerinin çözülmesi
3 25. Hırsızlık alarm sistemine
sahip modelde kilidi açma esnasında
alarm çalabilir. Kontağı çalıştırarak
alarmı devre dışı bırakın.Elektronik anahtarı işaretli yerde
tutun ve Start/Stop düğmesine basın.
Motoru durdurmak için Start/Stop
düğmesine en az 1 saniye basın.
Sürücü kapısını acil durum
anahtarıyla kilitleyin. Aracın tümüyle
kilitlenmesi 3 25.
Bu opsiyon sadece acil durumlar için
düşünülmüştür. Bir servise başvurun.
Elektronik anahtarın pilinin
değiştirilmesi
Sistem verimli şekilde çalışmıyorsa veya uzaktan kumandanın etki
mesafesi kısaldığında pilini derhal
yenisi ile değiştirin. Elektronik
anahtarın pilinin değiştirilmesinin
gerektiği servis ekranındaki InSP3
sembolüyle veya sistem kontrolü bilgi
ekranındaki Info-Display mesajı ile
gösterilir.
Servis ekranı 3 97, Bilgi ekranı
3 114.
Kullanılmış aküler ev çöpüne
atılmamalıdır. Akülerin uygun bir geri
dönüşüm merkezine bırakılması
gerekir.
Pilleri değiştirmek için kilit
mekanizmasına bastırın ve koruyucu
kapağın üzerine hafif basınç
Page 27 of 253

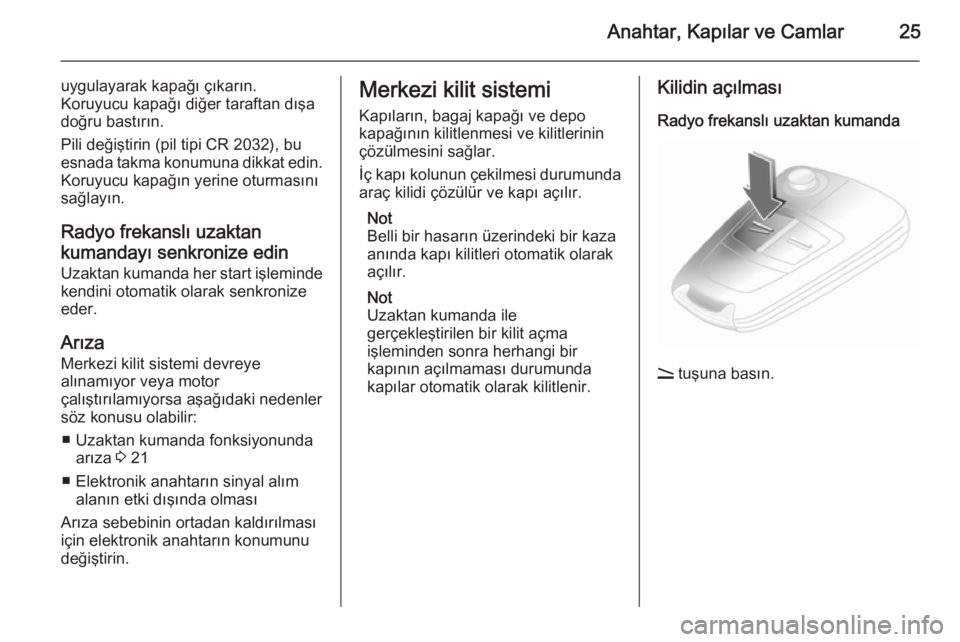

Anahtar, Kapılar ve Camlar25
uygulayarak kapağı çıkarın.
Koruyucu kapağı diğer taraftan dışa
doğru bastırın.
Pili değiştirin (pil tipi CR 2032), bu
esnada takma konumuna dikkat edin.
Koruyucu kapağın yerine oturmasını
sağlayın.
Radyo frekanslı uzaktan
kumandayı senkronize edin
Uzaktan kumanda her start işleminde kendini otomatik olarak senkronize
eder.
Arıza Merkezi kilit sistemi devreye
alınamıyor veya motor
çalıştırılamıyorsa aşağıdaki nedenler
söz konusu olabilir:
■ Uzaktan kumanda fonksiyonunda arıza 3 21
■ Elektronik anahtarın sinyal alım alanın etki dışında olması
Arıza sebebinin ortadan kaldırılması
için elektronik anahtarın konumunu
değiştirin.Merkezi kilit sistemi
Kapıların, bagaj kapağı ve depo
kapağının kilitlenmesi ve kilitlerinin
çözülmesini sağlar.
İç kapı kolunun çekilmesi durumunda
araç kilidi çözülür ve kapı açılır.
Not
Belli bir hasarın üzerindeki bir kaza
anında kapı kilitleri otomatik olarak
açılır.
Not
Uzaktan kumanda ile
gerçekleştirilen bir kilit açma
işleminden sonra herhangi bir
kapının açılmaması durumunda
kapılar otomatik olarak kilitlenir.Kilidin açılması
Radyo frekanslı uzaktan kumanda
q tuşuna basın.
Page 28 of 253
26Anahtar, Kapılar ve Camlar
Elektronik anahtar
Kapı kollarından birinin çekilmesi
veya bagaj kapağı tutamağının
altındaki düğmenin çekilmesi ile
aracın kilitleri çözülü konuma gelir.
Bunun mümkün olması için elektronik
anahtar aracın dışında bulunmak
zorundadır. Çekim alanı yaklaşık
1 metredir.
Kilitlemek
Kapıları, bagaj kapağını ve yakıt
deposu kapağını kapatın. Sürücü
kapısı düzgün kapanmadıysa
merkezi kilit sistemi çalışmaz.
Radyo frekanslı uzaktan kumanda
p tuşuna basın.
Elektronik anahtar
Ön kapılardan birinin kapı kolundaki
sensör alanına dokunun.
Bunun mümkün olması için elektronik
anahtar aracın dışında bulunmak
zorundadır. Çekim alanı yaklaşık
1 metredir. Diğer elektronik anahtar
aracın içinde olmamalıdır.
Aracın kilitlerinin çözülmesi için
aradan 2 saniye geçmelidir. Bu süre
içerisinde aracın kilitli olduğunu
kontrol etmek mümkündür.
Not
Araç otomatik olarak kilitlenmiş
konumda değildir.
Merkezi kilit tuşu
Page 29 of 253

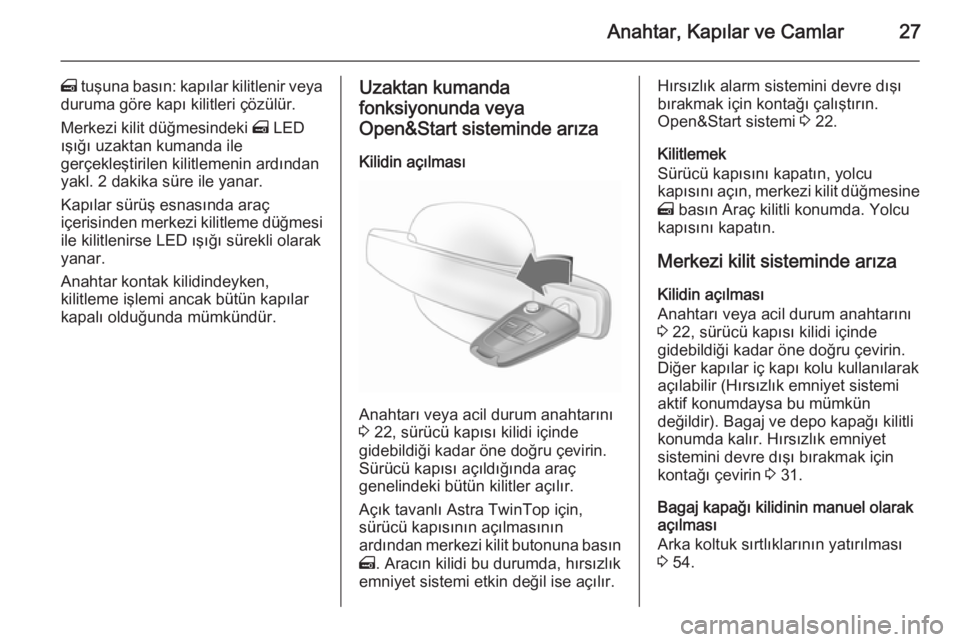

Anahtar, Kapılar ve Camlar27
m tuşuna basın: kapılar kilitlenir veya
duruma göre kapı kilitleri çözülür.
Merkezi kilit düğmesindeki m LED
ışığı uzaktan kumanda ile
gerçekleştirilen kilitlemenin ardından yakl. 2 dakika süre ile yanar.
Kapılar sürüş esnasında araç
içerisinden merkezi kilitleme düğmesi ile kilitlenirse LED ışığı sürekli olarak
yanar.
Anahtar kontak kilidindeyken,
kilitleme işlemi ancak bütün kapılar
kapalı olduğunda mümkündür.Uzaktan kumanda
fonksiyonunda veya Open&Start sisteminde arıza
Kilidin açılması
Anahtarı veya acil durum anahtarını
3 22, sürücü kapısı kilidi içinde
gidebildiği kadar öne doğru çevirin.
Sürücü kapısı açıldığında araç
genelindeki bütün kilitler açılır.
Açık tavanlı Astra TwinTop için,
sürücü kapısının açılmasının
ardından merkezi kilit butonuna basın
m . Aracın kilidi bu durumda, hırsızlık
emniyet sistemi etkin değil ise açılır.
Hırsızlık alarm sistemini devre dışı
bırakmak için kontağı çalıştırın.
Open&Start sistemi 3 22.
Kilitlemek
Sürücü kapısını kapatın, yolcu
kapısını açın, merkezi kilit düğmesine
m basın Araç kilitli konumda. Yolcu
kapısını kapatın.
Merkezi kilit sisteminde arızaKilidin açılması
Anahtarı veya acil durum anahtarını
3 22, sürücü kapısı kilidi içinde
gidebildiği kadar öne doğru çevirin.
Diğer kapılar iç kapı kolu kullanılarak
açılabilir (Hırsızlık emniyet sistemi
aktif konumdaysa bu mümkün
değildir). Bagaj ve depo kapağı kilitli
konumda kalır. Hırsızlık emniyet
sistemini devre dışı bırakmak için
kontağı çevirin 3 31.
Bagaj kapağı kilidinin manuel olarak
açılması
Arka koltuk sırtlıklarının yatırılması
3 54.
Page 30 of 253

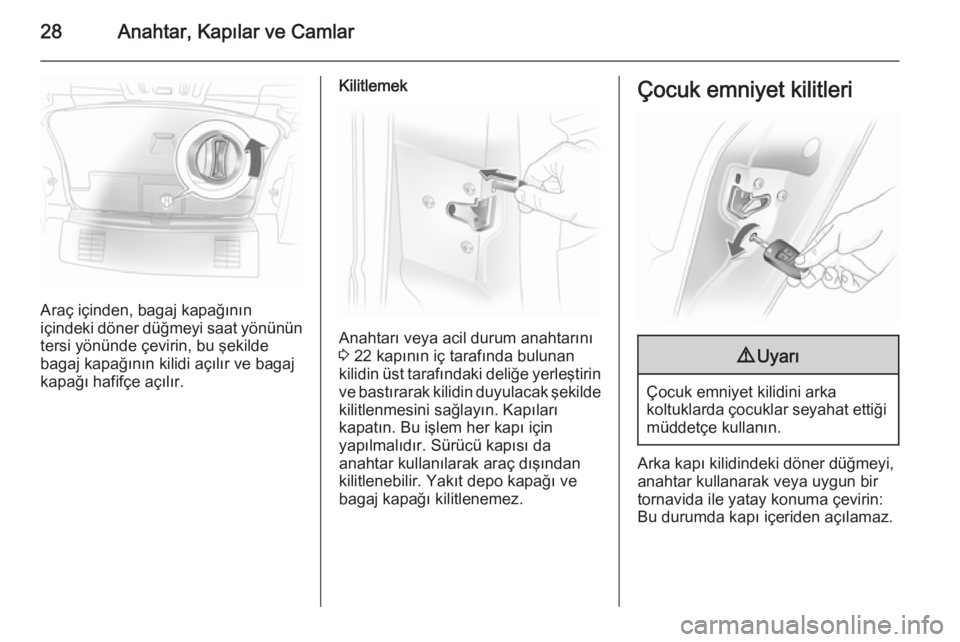

28Anahtar, Kapılar ve Camlar
Araç içinden, bagaj kapağının
içindeki döner düğmeyi saat yönünün tersi yönünde çevirin, bu şekilde
bagaj kapağının kilidi açılır ve bagaj
kapağı hafifçe açılır.
Kilitlemek
Anahtarı veya acil durum anahtarını
3 22 kapının iç tarafında bulunan
kilidin üst tarafındaki deliğe yerleştirin ve bastırarak kilidin duyulacak şekilde
kilitlenmesini sağlayın. Kapıları
kapatın. Bu işlem her kapı için
yapılmalıdır. Sürücü kapısı da
anahtar kullanılarak araç dışından
kilitlenebilir. Yakıt depo kapağı ve
bagaj kapağı kilitlenemez.
Çocuk emniyet kilitleri9 Uyarı
Çocuk emniyet kilidini arka
koltuklarda çocuklar seyahat ettiği müddetçe kullanın.
Arka kapı kilidindeki döner düğmeyi,
anahtar kullanarak veya uygun bir
tornavida ile yatay konuma çevirin:
Bu durumda kapı içeriden açılamaz.
