Péče o vozidlo199
3. Vyjměte elektrický připojovacíkabel a hadičku z úložného
prostoru na spodní straně
kompresoru.
4. Našroubujte hadičku kompresoru na nádobku s těsnicí hmotou.
5. Nasaďte nádobku s těsnicí hmotou do držáku na
kompresoru.
Postavte kompresor blízko
pneumatiky tak, aby nádobka
s těsnicí hmotou byla svisle.
6. Odšroubujte čepičku ventilu na defektní pneumatice.
7. Našroubujte hadici na ventilek.
8. Spínač na kompresoru musí být v poloze §.
9. Zasuňte zástrčku kompresoru do
zásuvky příslušenství nebo
zásuvky zapalovače cigaret.
Aby se zabránilo vybití
akumulátoru, doporučujeme
nechávat běžet motor.
10. Kolébkový spínač na kompresoru nastavte do polohy I. Pneumatika
je plněna těsnicí hmotou.
11. Tlakoměr kompresoru krátce ukazuje až 6 barů během
vyprazdňování nádobky s těsnicí
hmotou (přibližně 30 sekund).
Potom začne tlak klesat.

200Péče o vozidlo
12. Všechna těsnicí hmota jenapumpována do pneumatiky.
Potom se pneumatika nahustí.
13. Předepsaný tlak v pneumatice by měl být dosažen během 10 minut .
Tlak vzduchu v pneumatikách
3 231. Po dosažení
požadovaného tlaku kompresor
vypněte.
Pokud není předepsaného tlaku
v pneumatice dosaženo během
10 minut, odpojte soupravu na
opravu pneumatik. Popojeďte
s vozidlem o jednu otáčku
pneumatik. Opět připojte
soupravu na opravu pneumatik
a pokračujte ještě 10 minut
v plnění pneumatiky. Pokud požadovaného tlaku není stále
ještě dosaženo, pneumatika je
příliš poškozená. Vyhledejte pomoc v servisu.
Přebytečný tlak v pneumatice
vypusťte pomocí tlačítka nad
manometrem.
Nepoužívejte kompresor déle než 10 minut.
14. Odpojte soupravu na opravu pneumatik. Našroubujte plnicí
hadičku na volnou přípojku na
nádobce s těsnicí hmotou.
Předejdete tím úniku těsnicí
hmoty. Soupravu na opravu
pneumatik uložte do
zavazadlového prostoru.
15. Odstraňte zbytky těsnicí hmoty hadrem.
16. Sejměte nálepku s vyznačenou maximální povolenou rychlostí
z nádobky s těsnicí hmotou
a upevněte ji do zorného pole
řidiče.17. Okamžitě se rozjeďte, aby se těsnicí hmota rovnoměrně
rozmístila v pneumatice. Po ujetí
přibližně 10 km (ale ne déle než
10 za minut) zastavte
a zkontrolujte tlak vzduchu
v pneumatice. Hadici kompresoru našroubujte přímo na ventilek
a kompresor.
Pokud je tlak vzduchu vyšší než
1,3 bar, upravte jej na správnou
hodnotu. Opakujte postup, dokud
nedochází ke ztrátě tlaku.
Pokud tlak poklesl pod 1,3 baru,
vozidlo nemůžete dál používat.
Vyhledejte pomoc v servisu.
18. Soupravu na opravu pneumatik uložte do zavazadlového
prostoru.
Poznámky
Jízdní vlastnosti při jízdě
s opravenou pneumatikou jsou
výrazně ovlivněny, nechte proto tuto
pneumatiku vyměnit.
Pokud uslyšíte neobvyklý zvuk nebo kompresor bude horký, vypněte
kompresor na dobu nejméně
30 minut.

Péče o vozidlo201
Bezpečnostní přetlakový ventil se
otvírá při tlaku 7 barů.
Všimněte si datumu použitelnosti
soupravy. Po uplynutí této lhůty již
nemohou být zaručeny těsnicí
vlastnosti prostředku. Věnujte
pozornost informacím o skladování
na nádobce s těsnící hmotou.
Použitou nádobku vyměňte.
Nádobku zlikvidujte podle
příslušných zákonných nařízení.
Kompresor a těsnicí hmotu je možné
používat od teploty přibližně -30 °C.
Dodané adaptéry je možné používat
k nafukování jiných předmětů, např.
kopacích míčů, vzduchových
matrací, nafukovacích člunů, atd.
Nachází se na spodní straně
kompresoru. Chcete-li jej vyjmout,
odšroubujte vzduchovou hadičku
kompresoru a vytáhněte adaptér.
Výměna kola
Některá vozidla jsou vybavena
soupravou pro opravu pneumatik
namísto rezervního kola 3 198.Proveďte následující přípravy
a dodržujte následující pokyny:
■ Zaparkujte vozidlo na rovině, na pevném a neklouzavém povrchu.
Přední kola musejí být v přímočaré poloze.
■ Zatáhněte parkovací brzdu a zařaďte první převodový stupeň,
zpátečku nebo P.
■ Vyjměte rezervní kolo 3 203.
■ U modelu Astra TwinTop musí být před zvedáním vozidla zavřena
střecha.
■ Nikdy neměňte zároveň více než jedno kolo.
■ Zvedák používejte pouze pro výměnu kol v případě píchnutí, ne
pro sezónní výměnu zimních nebo
letních pneumatik.
■ Je-li povrch pod vozidlem měkký, musíte pod zvedák položit pevnou
podložku (síla max. 1 cm).
■ Ve vozidle, které je zvedáno, nesmí
být žádné osoby ani zvířata.
■ Nikdy nepracujte pod vozidlem na zvedáku.■ Nestartujte vozidlo, pokud jezvednuté na zvedáku.
■ Dříve než zašroubujete šrouby kola
je vyčistěte a na kužel každého
šroubu kola naneste tenkou vrstvu
komerčně dostupného mazacího tuku.
1. Stáhněte ozdobný kryt kola pomocí háčku. Nářadí vozidla
3 191.
Kryty kol s viditelnými šrouby kol:
Kryt může zůstat na kole.
Nesnímejte přídržné kroužky ze
šroubů kol.

202Péče o vozidlo
Ráfky z lehké slitiny: Uvolněte
kryty šroubů kol pomocí
šroubováku a sejměte je. Chraňte
ozdobný kryt tím, že umístěte
měkkou tkaninu mezi šroubovák
a ráfek z lehké slitiny.
2. Pevně nasaďte klíč na kola a ujistěte se, že je správně
nasazen a poté povolte každý
šroub o polovinu otáčky.
3. Dbejte na to, aby byl zvedák správně umístěný na bodu pro
zvedání vozidla.
4. Nastavte zvedák na potřebnou výšku a potom jej umístěte přímo
pod zvedací bod takovým
způsobem, aby nemohl
sklouznout.
Připojte rukojeť zvedáku a se
správně vystředěným zvedákem otáčejte rukojetí tak dlouho,
dokud se kolo nezvedne od země.
5. Odšroubujte šrouby kola.
6. Vyměňte kolo.
7. Našroubujte šrouby kola.
8. Vozidlo spusťte na zem.
9. Pevně nasaďte klíč na kola a ujistěte se, že je správně
nasazen, poté utáhněte každý
šroub v křížovém sledu.
Utahovací moment je 110 Nm.
10. Před nainstalováním krytu kola nastavte otvor pro ventil na
ventilek pneumatiky.
Namontujte kryty šroubů kola.

Péče o vozidlo203
11. Uložte vyměněné kolo 3 198
a nářadí vozidla 3 191.
12. Co možno nejdříve zkontrolujte tlak vzduchu nainstalované
pneumatiky a také utahovací
moment šroubů kola.
Vadnou pneumatiku nechte vyměnit
nebo opravit.
Rezervní kolo
Některá vozidla jsou vybavena
soupravou pro opravu pneumatik
namísto rezervního kola.
Rezervní kolo může být klasifikované jako nouzové rezervní kolo
v závislosti na jeho velikosti
v porovnání s ostatními
nainstalovanými koly a předpisy dané země.
Rezervní kolo má ocelový ráfek.
Použití rezervního kola, které je
menší než ostatní kola, nebo
společně se zimními pneumatikami,
může mít nepříznivý vliv na jízdní
vlastnosti. Vadnou pneumatiku
nechte co možná nejdříve vyměnit.
Rezervní kolo je umístěno
v zavazadlovém prostoru pod
krytinou podlahy. V prohlubni je
zajištěno pomocí křídlové matice.
Prohlubeň rezervního kola není
navržena pro všechny schválené
rozměry pneumatik. Pokud musí být
větší kolo po výměně uloženo do
prostoru pro rezervní kolo, položte
kryt podlahy na přečnívající kolo.
Toto je třeba vzít v úvahu při
nakládání zavazadlového prostoru,
obzvláště u Astra TwinTop 3 41.
Kombi
Vyjměte adaptér a háčky z kolejniček
ve stěnách zavazadlového prostoru.
Zdvihněte zadní poutací oka
a zvedněte krytinu podlahy do svislé
polohy tak, aby byla držena
čalouněním střechy. Při zavírání
veďte poutací oka otvory v krytině
podlahy zavazadlového prostoru.
Vozidla s organizérem nákladu:
demontáž 3 76.

204Péče o vozidlo
TwinTop
Přístup k rezervnímu kolu, když je
střecha otevřená: Upevněte kryt
zavazadlového prostoru na rám
zadního okna a zapněte podporu
nakládání 3 78. Zvedněte krytinu
podlahy v zavazadlovém prostoru.
Nouzové náhradní kolo
Použití nouzového rezervního kola
může mít nepříznivý vliv na jízdní
vlastnosti. Vadnou pneumatiku
nechte co možná nejdříve vyměnit
nebo opravit.
Vždy instalujte pouze jedno nouzové
rezervní kolo. Při jízdě nepřekračujte
rychlost 80 km/h. Zatáčky projíždějte
pomalu. Nepoužívejte po delší dobu.
Použití nouzového rezervního kola na zadní nápravě není při tažení jiného
vozidla povoleno. Proto se nouzové rezervní kolo smí montovat pouze na
přední nápravu. Na zadní nápravu se musí namontovat plnohodnotná
pneumatika.
Sněhové řetězy 3 197.Směrové pneumatiky
Směrové pneumatiky musíte nasadit
tak, aby se otáčely ve směru jízdy.
Směr otáčení je vyznačen symbolem
(např. šipkou) na boku pneumatiky.
Následující platí pro pneumatiky
instalované proti směru otáčení:
■ Jízdní vlastnosti mohou být nepříznivě ovlivněny. Vadnou
pneumatiku nechte co možná
nejdříve vyměnit nebo opravit.
■ Jezděte zvlášť opatrně na vlhké vozovce a vozovce pokryté
sněhem.Startování pomocí
startovacích kabelů
Nestartujte s rychlonabíječkou.
Vozidlo s vybitým akumulátorem
můžete nastartovat pomocí
startovacích kabelů a akumulátoru
jiného vozidla.9 Varování
Při startování motoru pomocí
startovacích kabelů buďte
extrémně opatrní. Jakékoli
odchýlení se od následujících
pokynů může vést ke zraněním
nebo poškození následkem
výbuchu akumulátoru nebo
k poškození elektrického systému
obou vozidel.
9 Varování
Vyvarujte se kontaktu s očima,
pokožkou, tkaninami a lakovanými povrchy. Kapalina obsahuje

Péče o vozidlo205kyselinou sírovou, která může připřímém kontaktu způsobit zranění a hmotné škody.
■ Nikdy se nepohybujte v blízkosti akumulátoru s otevřeným ohněm
nebo zdrojem jisker.
■ Vybitý akumulátor může již zamrznout při poklesu teploty
k 0 °C. Před připojením kabelů
nechte zamrzlý akumulátor
rozmrznout.
■ Při manipulaci s akumulátorem používejte ochranné brýle
a ochranný oděv.
■ Ujistěte se, že pomocný akumulátor má stejné napětí jako
akumulátor Vašeho vozidla (12 V).
Jeho kapacita (Ah) nesmí být
výrazně nižší, než je kapacita
vybitého akumulátoru.
■ Používejte startovací kabely s izolovanými svorkami a průřezem
minimálně 16 mm 2
(25 mm 2
pro
vznětové motory).
■ Neodpojujte vybitý akumulátor z vozidla.
■ Vypněte veškeré nepotřebné elektrické spotřebiče.
■ Při nouzovém startování se nenaklánějte nad akumulátor.
■ Svorky jednoho pomocného kabelu
se nesmějí dotýkat druhého kabelu.
■ Během procesu startování pomocí startovacích kabelů se vozidla
nesmějí vzájemně dotýkat.
■ Zatáhněte parkovací brzdu, zařaďte převodovku do neutrálu,
automatickou převodovku do P.Pořadí připojení kabelů:
1. Připojte červený kabel ke kladnému vývodu pomocného
akumulátoru.
2. Připojte druhý konec červeného kabelu ke kladnému vývodu
vybitého akumulátoru.
3. Připojte černý kabel k zápornému
vývodu pomocného akumulátoru.
4. Připojte druhý konec černého kabelu ke kostřicímu bodu
vozidla, jako např. k bloku motoru
nebo upevňovacímu šroubu
motoru. Připojte co možno
nejdále od vybitého akumulátoru,
avšak alespoň 60 cm.
Veďte startovací kabely tak, aby se
nemohly dotknout pohyblivých částí
v motorovém prostoru.
Startování motoru: 1. Nastartujte motor vozidla s pomocným akumulátorem.
2. Po 5 minutách nastartujte druhý motor. Pokusy o nastartování by
měly být prováděny v intervalech
1 minuty a neměly by být delší než 15 sekund.

206Péče o vozidlo
3. Nechte oba motory běžet navolnoběh přibližně 3 minuty,
s připojenými kabely.
4. Zapněte elektrické spotřebiče (např. světlomety, vyhřívání
zadního okna) vozidla, které je
nouzově startováno.
5. Při odpojování kabelů postupujte opačně.Tažení
Tažení vozidla
Kryt odjistěte stiskem jeho dolní části
a vyjměte ho směrem dolů.
Tažné oko je uložené spolu s nářadím
vozidla 3 191.
Zašroubujte tažné oko až nadoraz
tak, aby se zastavilo v horizontální
poloze.
Tažné lano - nebo lépe tažnou tyč -
připojte do tažného oka.
Tažné oko se smí používat pouze pro odtahování a nikoliv pro vyprošťování vozidla.
Zapněte zapalování, abyste odemkli zámek řízení a aby fungovala
brzdová světla, houkačka a stěrače
čelního skla.
Open&Start systém 3 22.
Zařaďte neutrál.

Péče o vozidlo207Výstraha
Jeďte pomalu. Nejezděte trhavě.
Příliš veké tažné síly mohou
poškodit vozidlo.
Pokud motor neběží, budete muset
při brzdění a řízení vyvinout mnohem
větší sílu.
Předejděte pronikání výfukových
plynů z prvního vozidla zapnutím
recirkulace vzduchu a zavřením
oken.
Vozidla s automatickou převodovkou
musejí být odtahována obrácená směrem dopředu, rychlostí
maximálně 80 km/h a do vzdálenosti
maximálně 100 km. Ve všech
ostatních případech a pokud má
převodovka závadu, musí být přední
náprava zvednuta od země.
Vyhledejte pomoc v servisu.
Automatizovaná mechanická
převodovka 3 145.
Po odtažení vyšroubujte tažné oko
a nainstalujte zpět kryt.
Tažení jiného vozidla

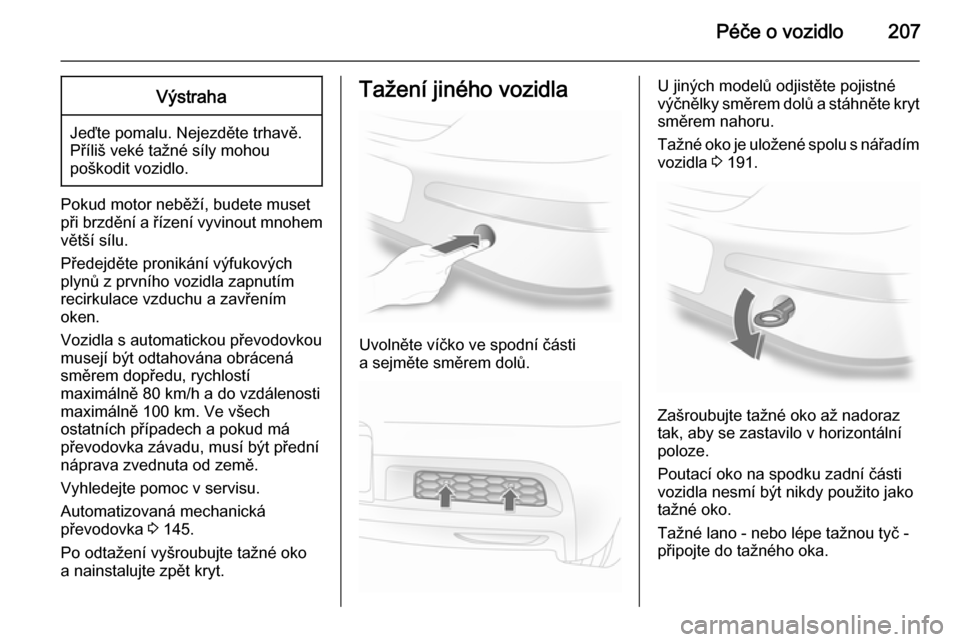

Uvolněte víčko ve spodní části
a sejměte směrem dolů.
U jiných modelů odjistěte pojistné
výčnělky směrem dolů a stáhněte kryt
směrem nahoru.
Tažné oko je uložené spolu s nářadím
vozidla 3 191.
Zašroubujte tažné oko až nadoraz
tak, aby se zastavilo v horizontální
poloze.
Poutací oko na spodku zadní části
vozidla nesmí být nikdy použito jako
tažné oko.
Tažné lano - nebo lépe tažnou tyč -
připojte do tažného oka.

208Péče o vozidlo
Tažné oko se smí používat pouze proodtahování a nikoliv pro vyprošťování vozidla.Výstraha
Jeďte pomalu. Nejezděte trhavě.
Příliš veké tažné síly mohou
poškodit vozidlo.
Po odtažení vyšroubujte tažné oko
a nainstalujte zpět kryt.
Verze s krytem: kryt nainstalujte
vložením dolních patek do nárazníku, přiklopením a potom zatlačením
patek nahoře na své místo.
Péče o vzhled
Péče o exteriér
Zámky
Zámky jsou před opuštěním
výrobního závodu namazány vysoce
kvalitním mazivem na zámky.
Rozmrazovací prostředek používejte
pouze v případě, že je to nezbytně
nutné, neboť odstraňuje mazivo a má
nepříznivý vliv na funkčnost zámků.
Po použití rozmrazovacího
prostředku dejte zámky znovu
promazat v servisní dílně.
Mytí vozidla
Lak Vašeho vozidla je vystavený vlivům okolního prostředí. Pravidelně
vozidlo myjte a voskujte. Myjete-li
vozidlo v automatické myčce, vyberte
program zahrnující voskování.
Trus ptáků, mrtvý hmyz, pryskyřice,
pyl apod. musíte ihned odstranit,
neboť obsahují agresivní složky
poškozující lak.Pokud používáte myčku vozidel,
dodržujte vždy pokyny výrobce
myčky. Stěrače čelního skla a stěrač
zadního skla musí být vypnuty.
Odmontujte anténu a vnější
příslušenství, jako např. střešní
nosiče, atd.
Při ručním mytí vozidla zajistěte také
důkladné umytí vnitřní strany
podběhů.
Vyčistěte hrany a drážky otevřených
dveří a kapoty a rovněž oblasti, které
zakrývají.Výstraha
Vždy používejte čisticí prostředek
s pH od 4 do 9.
Nepoužívejte čisticí prostředky na horkém povrchu.
Motorový prostor nečistěte proudem
páry nebo čisticím zařízením
s vysokotlakou tryskou.
Vozidlo důkladně opláchněte
a osušte jelenicí. Jelenici často
proplachujte. Na lak a sklo použijte
