OPEL ASTRA H 2014 Uporabniški priročnik

Instrumenti in upravni elementi99
Če lučka utripa med
obratovanjem motorja Prišlo je do motnje, ki utegne
poškodovati katalizator. Odvzemite
plin, dokler lučka ne preneha utripati.
Nemudoma poiščite servisno
delavnico.
Kontrolna lučka
elektronike motorja
A sveti ali utripa rumeno.
Če lučka zasveti med
obratovanjem motorja
Motnje v sistemu elektronike motorja
ali menjalnika 3 143, 3 148.
Elektronski sistem preklopi delovanje motorja na zasilni program. Lahko se
poveča poraba goriva in poslabšajo vozne zmogljivosti vozila.
V primeru pojava motenj po
ponovnem zagonu motorja poiščite
servisno delavnico.Sveti skupaj s simbolom InSP4
na prikazovalniku servisnihintervalov
Za spuščanje vode iz filtra goriva
poiščite strokovno pomoč v servisni
delavnici 3 112.
Utripa pri vključenem kontaktu Motnje v sistemu zapore zagona.
Motorja ni mogoče zagnati 3 32.
Izključite kontakt in nato ponovite
postopek zagona.
Če kontrolna lučka še vedno utripa,
poskusite zagnati motor z
nadomestnim ključem ter poiščite
strokovno pomoč v servisni delavnici.
Zavorni sistem in sistemsklopke R sveti ali utripa rdeče.
Lučka sveti
Sveti pri vključenem kontaktu, če je
zategnjena ročna zavora 3 150.Če sveti pri sproščeni ročni zavori, je
nivo zavorne tekočine in tekočine
sklopke prenizek 3 168.9 Opozorilo
Ustavite vozilo. Prekinite vožnjo.
Poiščite servisno delavnico.
Utripa
Če ni zategnjena ročna zavora pri vozilih z robotiziranim ročnim
menjalnikom, utripa kontrolna lučka
nekaj sekund po izključitvi kontakta.
Pri vozilih z robotiziranim ročnim
menjalnikom utripa kontrolna lučka,
če so odprta voznikova vrata, ni
vklopljena nobena prestava in ni
zategnjena ročna zavora.
Sistem proti blokiranju
koles (ABS)
u sveti rdeče.
Prižge se za nekaj sekund po
vključitvi kontakta. Ko kontrolna lučka ugasne, je sistem pripravljen na
delovanje.

100Instrumenti in upravni elementi
Če kontrolna lučka po nekaj
sekundah ne ugasne ali zasveti med
vožnjo, gre za motnjo v ABS sistemu. Zavorni sistem še vedno deluje,
vendar brez ABS regulacije.
Protiblokirni zavorni sistem 3 150
Športni režim
1 sveti rumeno.
Simbol sveti pri vključenem športnem režimu 3 142, 3 147.
Zimski režim
T sveti rumeno.
Simbol sveti pri vključenem zimskem
režimu 3 142, 3 147.
Ultrazvočni parkirni
pomočnik
r sveti ali utripa rumeno.
Sveti
Motnje v sistemu. Napako dajte nemudoma odpraviti strokovnjakom v
servisni delavnici.Utripa
Motnje v delovanju senzorjev, ki so
prekriti s snegom ali umazanijo
ali
motnje zaradi močnih zunanjih virov
ultra zvoka Ko je tovrstna motnja
odpravljena, sistem spet brezhibno
deluje.
Ultrazvočni parkirni senzorji 3 154.
Elektronski stabilnostni
program
v sveti ali utripa rumeno.
Prižge se za nekaj sekund po
vključitvi kontakta.
Kontrolna lučka utripa med
vožnjo
Sistem je vklopljen in dejaven.
Utegne se zmanjšati navor motorja;
priti utegne tudi do rahlega
samodejnega zaviranja vozila 3 151.Sveti med vožnjo
Sistem je izklopljen ali pa je prišlo do
motnje v delovanju sistema - sistem ne deluje. Vožnjo lahko nadaljujete.
Stabilnost vozila se utegne zaradi
slabših razmer na vozišču poslabšati.
Napako dajte nemudoma odpraviti
strokovnjakom v servisni delavnici.
ESP® Plus
3 151.
Temperatura hladilne
tekočine motorja W sveti rdeče.
Če lučka zasveti med
obratovanjem motorja
Zaustavite vozilo in izključite motor.Svarilo
Previsoka temperatura hladilne
tekočine.
Nemudoma preverite nivo hladilne tekočine 3 167.

Instrumenti in upravni elementi101
Če je nivo hladilne tekočine zadosten,poiščite strokovno pomoč.
Predgretje in filter sajastih
delcev
! sveti ali utripa rumeno.
Sveti
Vključeno predgretje valjev. Deluje le pri nizkih zunanjih temperaturah.
Utripa
(pri vozilih s filtrom sajastih delcev)
Če potrebuje filter čiščenje in
predhodne vozne razmere niso
dopuščale samočiščenja, utripa
kontrolna lučka !. Nadaljujte z
vožnjo; število vrtljajev naj med
postopkom samočiščenja ne pade
pod 2.000 obr/min.
Kontrolna lučka ! ugasne takoj, ko
je samočiščenje dovršeno.
Filter sajastih delcev 3 138.Sistem za nadzor uhajanja
zraka iz pnevmatik, sistem
za nadzor tlaka v
pnevmatikah
w sveti ali utripa rumeno ali rdeče.
Kontrolna lučka sveti rdeče
Padec tlaka v pnevmatiki.
Nemudoma ustavite vozilo in
preverite tlak pnevmatik. V primeru
samopodpornih (RFT) pnevmatik je
dovoljena maksimalna hitrost 80 km/h
3 193.
Kontrolna lučka sveti rumeno
Motnje v sistemu ali pnevmatika brez senzorja tlaka (npr. rezervno kolo).
Poiščite servisno delavnico.
Utripa Trikrat utripne za prikaz ponastavitve
sistema.
Sistem za nadzor uhajanja zraka iz
pnevmatik 3 197, sistem za nadzor
tlaka v pnevmatikah 3 196.Interaktivni vozni sistem,
elektronski nadzor
vzmetenja, športni režim
IDS+ sveti rumeno.
Kontrolna lučka sveti pri vključenem kontaktu in po zagonu motorja
ugasne. Če se prižge med vožnjo, gre za motnje v sistemu. Napako dajte
nemudoma odpraviti strokovnjakom v
servisni delavnici.
IDS Plus
3 152, CDC 3 152, Športni
režim 3 152.
Tlak motornega olja
I sveti rdeče.
Kontrolna lučka sveti pri vključenem
kontaktu in po zagonu motorja
ugasne.

102Instrumenti in upravni elementi
Če lučka zasveti medobratovanjem motorjaSvarilo
Podmazovanje motorja utegnejo
biti moteno. To lahko povzroči
okvare motorja in/ali blokiranje
pogona.
1. Pritisnite pedal sklopke.
2. Preklopite v prosti tek - ročico menjalnika pretaknite v N.
3. Kar se da hitro zavijte iz prometa,
ne da bi ovirali ostala vozila.
4. Izključite kontakt.
9 Opozorilo
Pri izključenem kontaktu je za
zaviranje in krmiljenje vozila
potrebno precej več moči.
Ključ izvlecite šele, ko se vozilo
popolnoma ustavi, sicer se utegne volan nepričakovano zakleniti.
Preden odpeljete vozilo v servisno
delavnio, preverite nivo motornega
olja 3 166.
Nizek nivo motornega olja.
S sveti rumeno.
Nivo motornega olja nadzira
elektronski sistem samodejno.
Če lučka zasveti med obratovanjem motorja
Nizek nivo motornega olja. Preverite
nivo motornega olja in po potrebi olje
dolijte 3 166.
Nizek nivo goriva
Y sveti ali utripa rumeno.
Sveti
Prenizek nivo goriva.
Utripa
Zaloga goriva je pošla. Nemudoma
dotočite gorivo. Rezervoarja goriva
nikoli ne izpraznite do suhega!
Katalizator 3 139.Odzračevanje, sistem dizelskega
goriva 3 169.
Sistem Open&Start
(vstop / zagon brez ključa)
0 sveti ali utripa rumeno.
Utripa
Elektronski ključ (oddajnik) ni v
dometu notranjega sprejema antene.
Motorja ni mogoče zagnati. Za
izključitev kontakta zadržite pritisnjen
gumb Start/Stop nekoliko dlje
ali
okvara elektronskega ključa.
Delovanje je možno le v zasilnem režimu.
Sveti Motnje v sistemu. Poskusite z
nadomestnim ključem, daljinskim
upravljalnikom ali v zasilnem režimu.
Za izključitev kontakta zadržite
pritisnjen gumb Start/Stop nekoliko
dlje Poiščite strokovno pomoč v
servisni delavnici.
ali

Instrumenti in upravni elementi103
volan ostane zaklenjen. Rahlo obrnitevolan in pritisnite gumb Start/Stop.
Sistem Open&Start (vstop / zagon
brez ključa) 3 22.
Pritisnite zavorni pedal.
j sveti rumeno.
Motor v vozilu z robotiziranim ročnim
menjalnikom je možno zagnati le s
pritisnjenim zavornim pedalom. Če ne
pritisnete zavornega pedala, sveti
kontrolna lučka 3 146.
Zunanje luči 8 sveti zeleno.
Sveti pri prižganih zunanjih lučeh
3 120.
Dolge luči C sveti modro.
Sveti pri prižganih dolgih lučeh in pri
vključitvi svetlobnega bliska 3 121.Prilagodljivi žarometi
B sveti ali utripa rumeno.
Sveti
Motnje v sistemu.
Če funkcija obračanja žarometov ne
deluje, samodejno ugasne tudi kratka luč na isti strani; namesto te se
samodejno prižge meglenka na isti
strani.
Poiščite strokovno pomoč v servisni delavnici.
Utripa Motnje v sistemu. Posvetujte se s
strokovnjaki v servisni delavnici.
Kot opozorilo, da so žarometi
nastavljeni na simetrični met
svetlobnega snopa, utripa kontrolna
lučka B 4 sekunde po vključitvi
kontakta 3 121.
Prilagodljivi žarometi (AFL) 3 122.
Prednje meglenke > sveti zeleno.Sveti pri prižganih prednjih
meglenkah 3 123.
Zadnja meglenka r sveti rumeno.
Sveti pri prižgani zadnji meglenki
3 123.
Tempomat
m sveti zeleno.
Sveti pri vklopljenem sistemu 3 153.
Odprta vrata Q sveti rdeče.
Sveti pri odprtih vratih ali pri odprtem
prtljažniku.

104Instrumenti in upravni elementiInformacijski
prikazovalniki
Trojni informacijski
prikazovalnik
Prikaz ure, zunanje temperature in
datuma ali Infotainment sistema (če
je vklopljen).
Pri izključenem kontaktu
prikazovalnik izpiše uro, zunanjo
temperaturo in datum s pritiskom ene
izmed tipk pod zaslonom.
Večinformacijski
prikazovalnik
Prikaz ure, zunanje temperature in
datuma ali informacij vklopljenega
Infotainment sistema.
Izbiranje funkcij
Funkcije in nastavitve Infotainment
sistema izbirate prek
večinformacijskega prikazovalnika.
To izvedete prek menijev in s
pomočjo tipk na Infotainment aparatu.
Če v roku 5-ih sekund ne izberete
ničesar, meni samodejno izgine.
Izbiranje prek tipk na Infotainment
aparatu
V meniju Settings (Nastavitve)
uporabite tipko OK za priklic želene funkcije. Za spremembo nastavitve
uporabite smerne tipke.
V meniju BC uporabite tipko OK za
priklic želene funkcije. V tem primeru
služi OK tipka za rokovanje s
stoparico in za ponastavitev meritve
ali izračunavanja.

Instrumenti in upravni elementi105
Rokovanje z levim narebričenim
kolescem na volanu
Pritisk na narebričeno kolesce prikliče
meni potovalnega računalnika BC. V
meniju BC služi za rokovanje s
stoparico in za ponastavitev meritve
ali izračunavanja.
Z obračanjem narebričenega kolesca
prikličete želene opcije.
Nastavitve sistema
Pritisnite tipko Settings na
Infotainment aparatu. Na zaslonu se pojavi postavka menija Audio.
Za priklic menija System (sistem)
pritisnite levo smerno tipko in potrdite s tipko OK.
Samodejno sinhroniziranje ure
RDS signal večine VHF oddajnikov
nastavi uro samodejno. To je
označeno na zaslonu s simbolom }.
Nekateri oddajniki ne pošiljajo
točnega časovnega signala. V teh
primerih priporočamo, da izključite
samodejno nastavitev ure.
Za izklop ( Clock Sync.Off (izključeno
samodejno sinhroniziranje časa) ) ali
vklop ( Clock Sync.On (vključeno
samodejno sinhroniziranje ure) )
samodejnega sinhroniziranja
uporabite smerne tipke.

106Instrumenti in upravni elementi

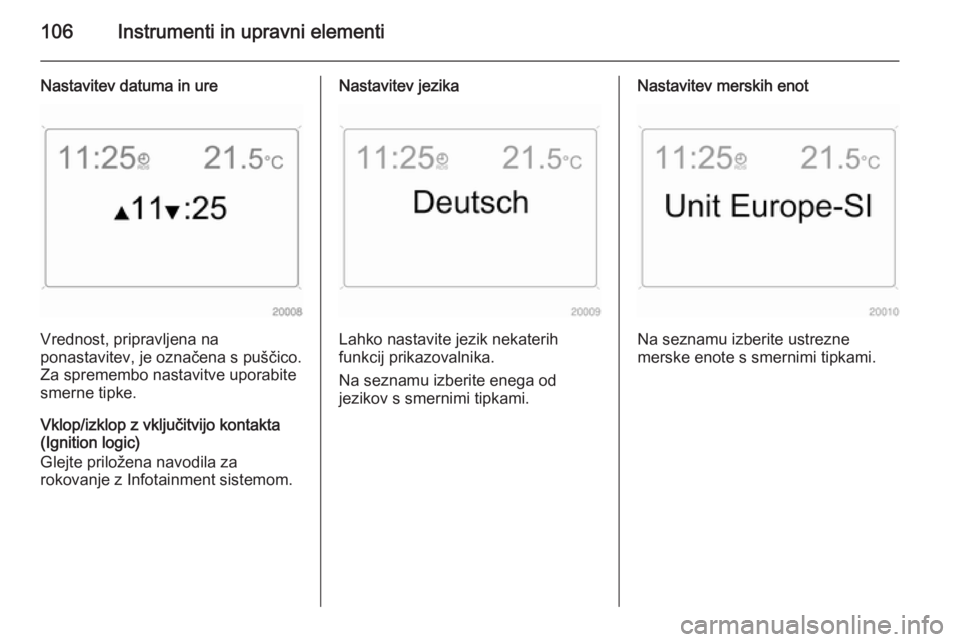

Nastavitev datuma in ure
Vrednost, pripravljena na
ponastavitev, je označena s puščico.
Za spremembo nastavitve uporabite smerne tipke.
Vklop/izklop z vključitvijo kontakta
(Ignition logic)
Glejte priložena navodila za
rokovanje z Infotainment sistemom.
Nastavitev jezika
Lahko nastavite jezik nekaterih
funkcij prikazovalnika.
Na seznamu izberite enega od
jezikov s smernimi tipkami.
Nastavitev merskih enot
Na seznamu izberite ustrezne
merske enote s smernimi tipkami.

Instrumenti in upravni elementi107Grafični informacijski
prikazovalnik, barvni
informacijski prikazovalnik
Prikazuje čas, zunanjo temperaturo,
datum oz. informacije Infotainment
sistema (če je le-ta vklopljen) in
informacije elektronske klimatske
naprave.
Color-Info-Display prikazuje informacije v barvah.
Prikazovanje informacij je odvisno od stopnje opremljenosti vozila in od
nastavitev.
Izbiranje funkcij
Funkcije in nastavitve Infotaiment
sistema in elektronske klimatske naprave izbirate prek informacijskega prikazovalnika.
Izbiranje in nastavitve izvajate lahko
s pomočjo menijev, s tipkami in
večfunkcijskim gumbom na
Infotainment aparatu ter prek levega narebričenega kolesca na volanu.
Izbiranje prek tipk na Infotainment
aparatuIzbiranje postavk prek menijev in s
pomočjo tipk na Infotainment aparatu. Tipka OK služi za izbiro ali potrditev
označene postavke oz. funkcije.
Za izhod iz menija pritisnite levo ali
desno puščico, da označite postavko
Return (nazaj) ali Main (glavni
zaslon) in potrdite.
Rokovanje z večfunkcijskim gumbom
Za označitev postavke, funkcije ali
podmenija obračajte večfunkcijski gumb.
Pritisnite gumb za izbiro označene
postavke ali potrditev opcije/funkcije.

108Instrumenti in upravni elementi
Za izhod iz menija obrnite gumb v
levo ali v desno, da označite postavko Return (nazaj) ali Main (glavni
zaslon) in potrdite.
Rokovanje z levim narebričenim
kolescem na volanu
Za označitev postavke oz. funkcije
obrnite kolesce.
Pritisnite kolesce za izbiro označene
postavke ali potrditev opcije/funkcije.
Funkcijska območja
Vsako funkcijsko področje ima svoj
glavni (Main) meni, katerega lahko
izberete v zgornjem kotu zaslona (ne
pri Infotainment sistemu CD 30 ali
Mobile Phone Portal-u – vhod
mobilnega telefona):
■ Avdio,
■ Navigacija,
■ Telefon,
■ Potovalni računalnik.
Nastavitve sistema
Pritisnite tipko Main na Infotainment
aparatu.
Pritisnite tipko Settings na
Infotainment aparatu. V primeru
Infotainment sistema CD 30 ni
mogoče izbrati nobenega menija.
