OPEL ASTRA H 2014 Uporabniški priročnik

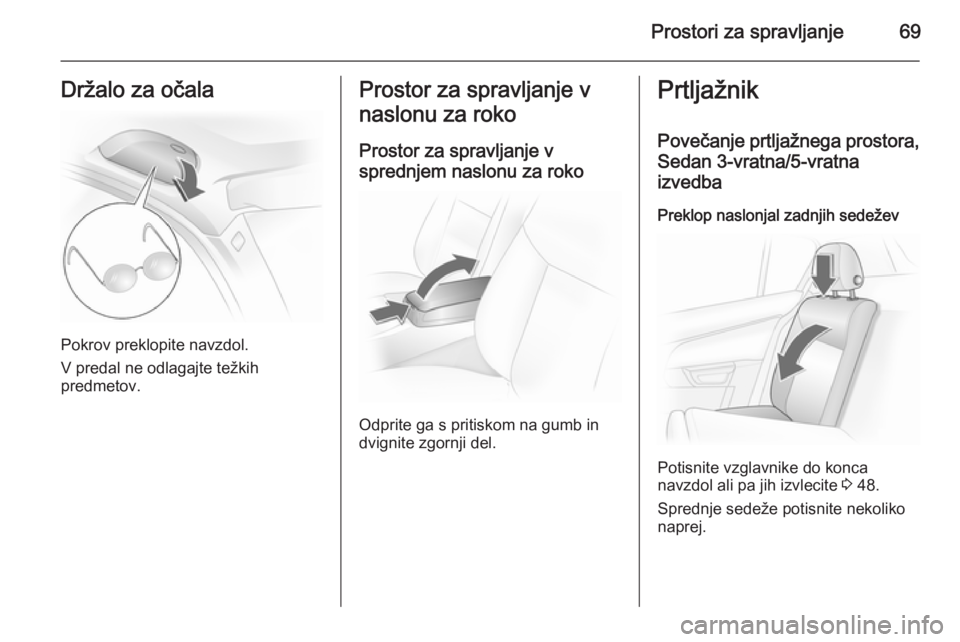

Prostori za spravljanje69Držalo za očala
Pokrov preklopite navzdol.
V predal ne odlagajte težkih
predmetov.
Prostor za spravljanje v
naslonu za roko
Prostor za spravljanje v
sprednjem naslonu za roko
Odprite ga s pritiskom na gumb in
dvignite zgornji del.
Prtljažnik
Povečanje prtljažnega prostora,
Sedan 3-vratna/5-vratna
izvedba
Preklop naslonjal zadnjih sedežev
Potisnite vzglavnike do konca
navzdol ali pa jih izvlecite 3 48.
Sprednje sedeže potisnite nekoliko
naprej.

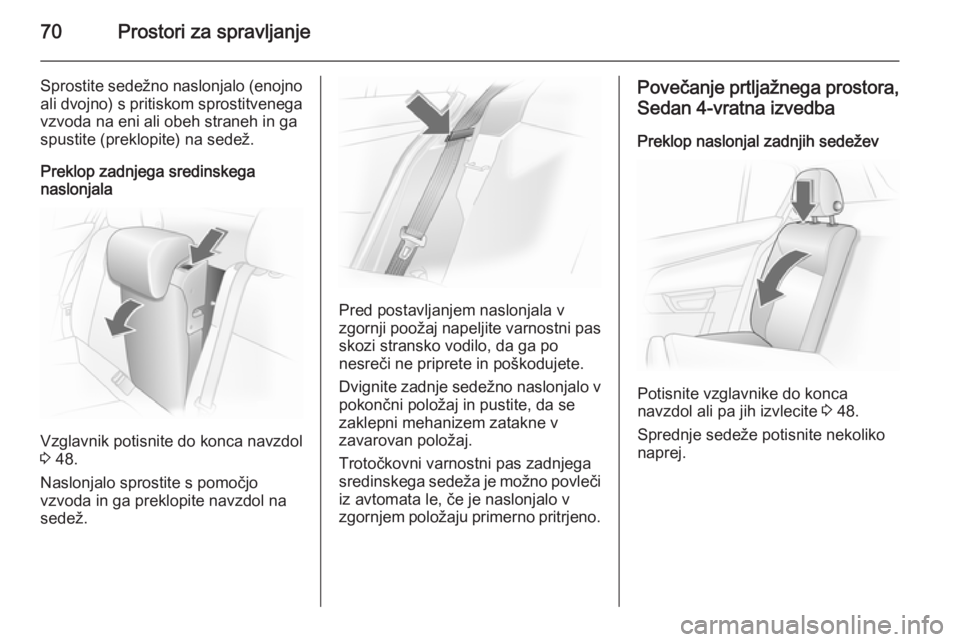

70Prostori za spravljanje
Sprostite sedežno naslonjalo (enojnoali dvojno) s pritiskom sprostitvenega
vzvoda na eni ali obeh straneh in ga
spustite (preklopite) na sedež.
Preklop zadnjega sredinskega
naslonjala
Vzglavnik potisnite do konca navzdol
3 48.
Naslonjalo sprostite s pomočjo
vzvoda in ga preklopite navzdol na
sedež.
Pred postavljanjem naslonjala v
zgornji poožaj napeljite varnostni pas
skozi stransko vodilo, da ga po
nesreči ne priprete in poškodujete.
Dvignite zadnje sedežno naslonjalo v
pokončni položaj in pustite, da se zaklepni mehanizem zatakne v
zavarovan položaj.
Trotočkovni varnostni pas zadnjega
sredinskega sedeža je možno povleči iz avtomata le, če je naslonjalo v
zgornjem položaju primerno pritrjeno.
Povečanje prtljažnega prostora,
Sedan 4-vratna izvedba
Preklop naslonjal zadnjih sedežev
Potisnite vzglavnike do konca
navzdol ali pa jih izvlecite 3 48.
Sprednje sedeže potisnite nekoliko
naprej.

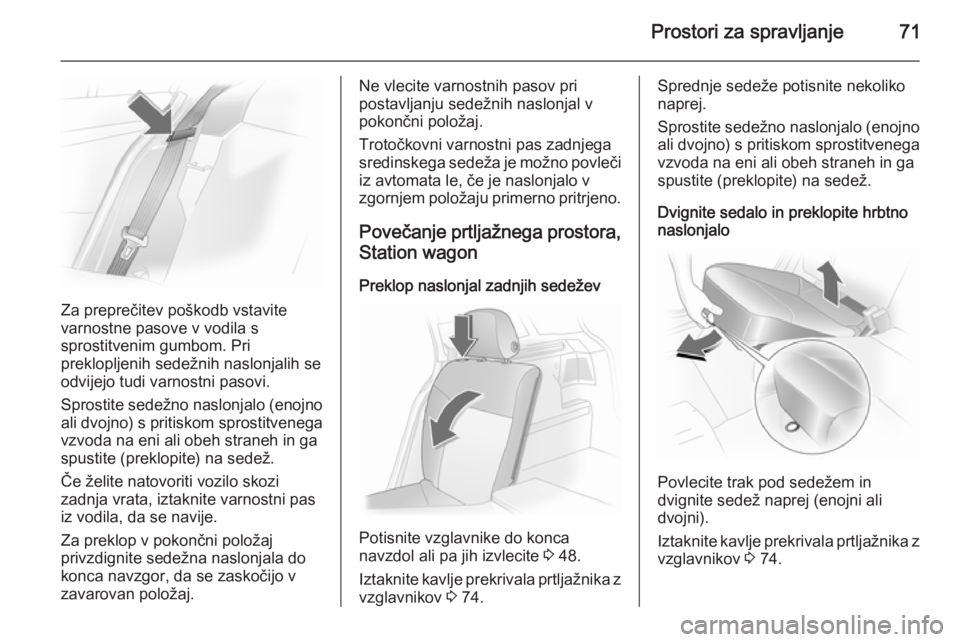

Prostori za spravljanje71
Za preprečitev poškodb vstavite
varnostne pasove v vodila s
sprostitvenim gumbom. Pri
preklopljenih sedežnih naslonjalih se
odvijejo tudi varnostni pasovi.
Sprostite sedežno naslonjalo (enojno ali dvojno) s pritiskom sprostitvenega
vzvoda na eni ali obeh straneh in ga
spustite (preklopite) na sedež.
Če želite natovoriti vozilo skozi
zadnja vrata, iztaknite varnostni pas
iz vodila, da se navije.
Za preklop v pokončni položaj
privzdignite sedežna naslonjala do
konca navzgor, da se zaskočijo v
zavarovan položaj.
Ne vlecite varnostnih pasov pri
postavljanju sedežnih naslonjal v
pokončni položaj.
Trotočkovni varnostni pas zadnjega
sredinskega sedeža je možno povleči iz avtomata le, če je naslonjalo v
zgornjem položaju primerno pritrjeno.
Povečanje prtljažnega prostora,
Station wagon
Preklop naslonjal zadnjih sedežev
Potisnite vzglavnike do konca
navzdol ali pa jih izvlecite 3 48.
Iztaknite kavlje prekrivala prtljažnika z
vzglavnikov 3 74.
Sprednje sedeže potisnite nekoliko
naprej.
Sprostite sedežno naslonjalo (enojno ali dvojno) s pritiskom sprostitvenega
vzvoda na eni ali obeh straneh in ga
spustite (preklopite) na sedež.
Dvignite sedalo in preklopite hrbtno
naslonjalo
Povlecite trak pod sedežem in
dvignite sedež naprej (enojni ali
dvojni).
Iztaknite kavlje prekrivala prtljažnika z
vzglavnikov 3 74.

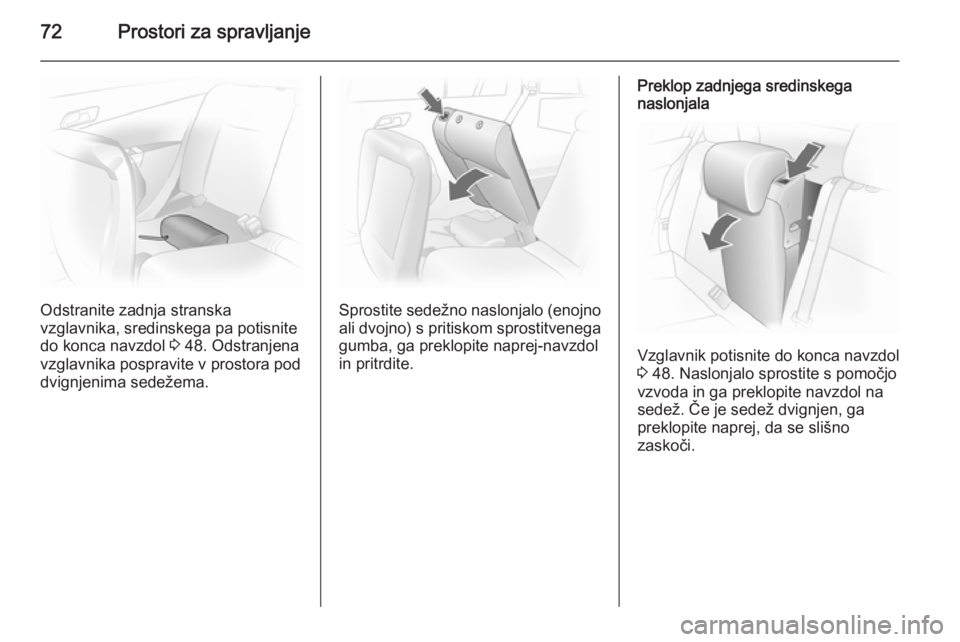

72Prostori za spravljanje
Odstranite zadnja stranska
vzglavnika, sredinskega pa potisnite
do konca navzdol 3 48. Odstranjena
vzglavnika pospravite v prostora pod dvignjenima sedežema.Sprostite sedežno naslonjalo (enojno ali dvojno) s pritiskom sprostitvenega
gumba, ga preklopite naprej-navzdol
in pritrdite.
Preklop zadnjega sredinskega
naslonjala
Vzglavnik potisnite do konca navzdol
3 48. Naslonjalo sprostite s pomočjo
vzvoda in ga preklopite navzdol na
sedež. Če je sedež dvignjen, ga
preklopite naprej, da se slišno
zaskoči.

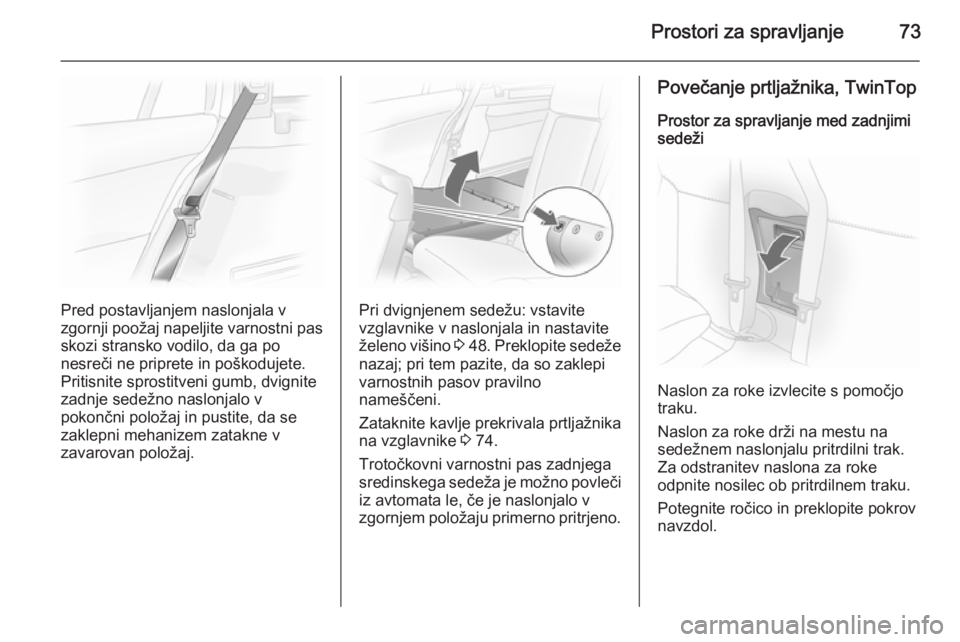

Prostori za spravljanje73
Pred postavljanjem naslonjala v
zgornji poožaj napeljite varnostni pas
skozi stransko vodilo, da ga po
nesreči ne priprete in poškodujete.
Pritisnite sprostitveni gumb, dvignite zadnje sedežno naslonjalo v
pokončni položaj in pustite, da se zaklepni mehanizem zatakne v
zavarovan položaj.Pri dvignjenem sedežu: vstavite
vzglavnike v naslonjala in nastavite
želeno višino 3 48 . Preklopite sedeže
nazaj; pri tem pazite, da so zaklepi
varnostnih pasov pravilno
nameščeni.
Zataknite kavlje prekrivala prtljažnika na vzglavnike 3 74.
Trotočkovni varnostni pas zadnjega
sredinskega sedeža je možno povleči iz avtomata le, če je naslonjalo v
zgornjem položaju primerno pritrjeno.
Povečanje prtljažnika, TwinTop
Prostor za spravljanje med zadnjimi
sedeži
Naslon za roke izvlecite s pomočjo
traku.
Naslon za roke drži na mestu na
sedežnem naslonjalu pritrdilni trak.
Za odstranitev naslona za roke
odpnite nosilec ob pritrdilnem traku.
Potegnite ročico in preklopite pokrov
navzdol.

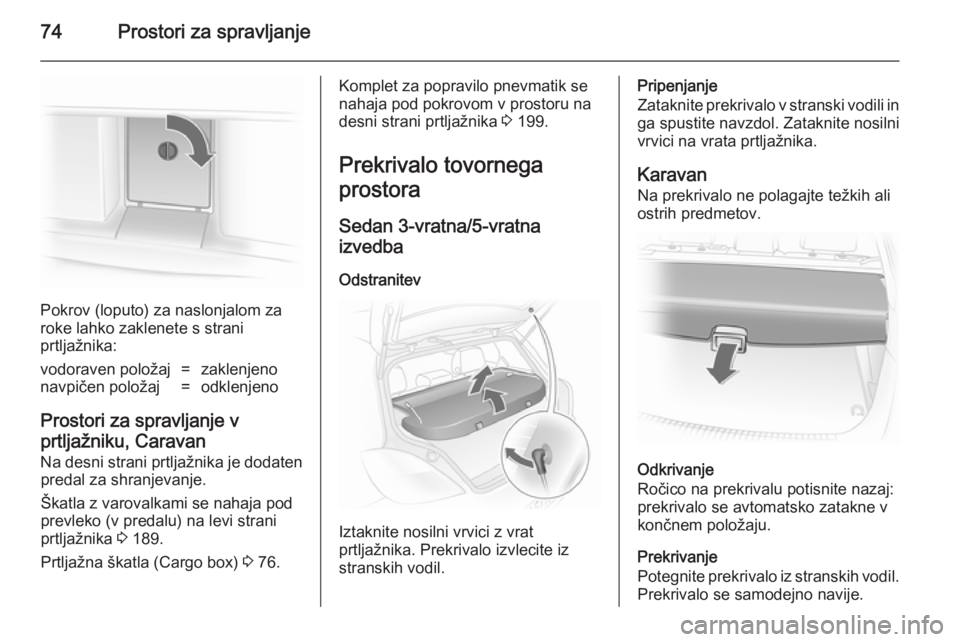

74Prostori za spravljanje
Pokrov (loputo) za naslonjalom za
roke lahko zaklenete s strani
prtljažnika:
vodoraven položaj=zaklenjenonavpičen položaj=odklenjeno
Prostori za spravljanje v
prtljažniku, Caravan
Na desni strani prtljažnika je dodaten predal za shranjevanje.
Škatla z varovalkami se nahaja pod
prevleko (v predalu) na levi strani
prtljažnika 3 189.
Prtljažna škatla (Cargo box) 3 76.
Komplet za popravilo pnevmatik se
nahaja pod pokrovom v prostoru na
desni strani prtljažnika 3 199.
Prekrivalo tovornega
prostora
Sedan 3-vratna/5-vratna
izvedba
Odstranitev
Iztaknite nosilni vrvici z vrat
prtljažnika. Prekrivalo izvlecite iz
stranskih vodil.
Pripenjanje
Zataknite prekrivalo v stranski vodili in ga spustite navzdol. Zataknite nosilni
vrvici na vrata prtljažnika.
Karavan
Na prekrivalo ne polagajte težkih ali
ostrih predmetov.
Odkrivanje
Ročico na prekrivalu potisnite nazaj:
prekrivalo se avtomatsko zatakne v
končnem položaju.
Prekrivanje
Potegnite prekrivalo iz stranskih vodil.
Prekrivalo se samodejno navije.

Prostori za spravljanje75
Povlecite prekrivalo proti zadnjemu
delu vozila (uporabite prijemek) in
prekrivalo zataknite v stranska vodila.
Za prekrivanje razmika med
prekrivalom prtljažnika in naslonjali
zadnjih sedežev se na kaseti nahaja
pokriv. Dva kavlja pokriva zataknite v vodili vzglavnikov. Pri nameščeni
varnostni mreži napeljite kavlja skozi
mrežo.
Odstranitev
Odkrijte (navijte) prekrivalo
prtljažnika in iztaknite kavlja z
vzglavnikov.
Potegnite sprostitveno ročico. Nato odstranite prekrivalo iz vodil: najprejna desni strani in potem na levi strani.
Pripenjanje
Vstavite prekrivalo prtljažnika v levo
vodilo, potegnite zaklepni vzvod
prekrivala, prekrivalo vstavite v držalo na desni strani in pritrdite.
Kavlja zataknite na vodili vzglavnikov.
TwinTop
Odkrivanje
Prekrivalo prtljažnika iztaknite iz držal
na levi in desni strani; prekrivalo se
navije samodejno.
Prekrivanje
Povlecite prekrivalo proti zadnjemu
delu vozila (uporabite prijemek) in
prekrivalo zataknite v stranska vodila.
Na prekrivalo prtljažnika ne odlagajte
predmetov.

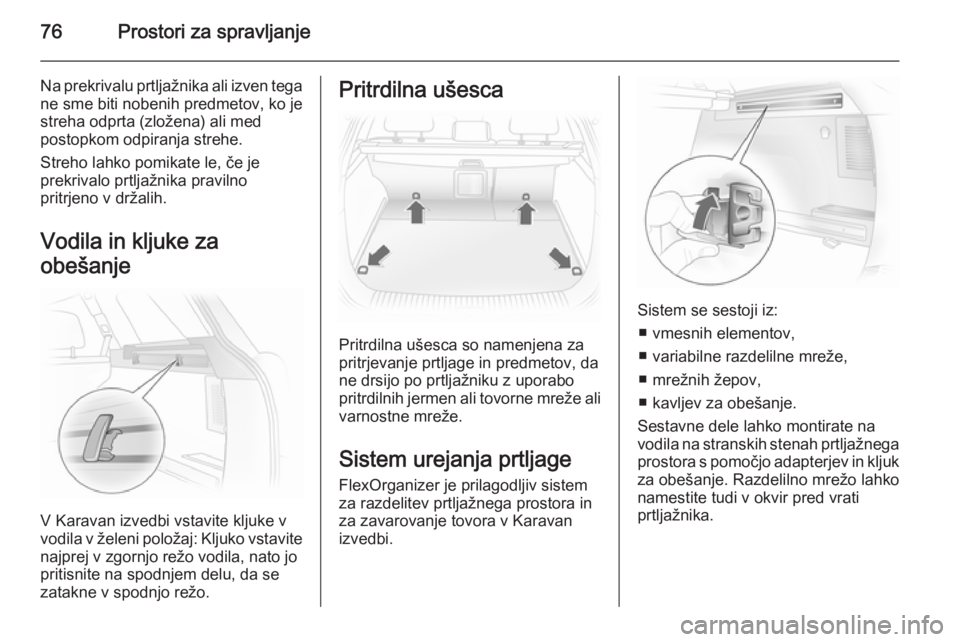

76Prostori za spravljanje
Na prekrivalu prtljažnika ali izven tegane sme biti nobenih predmetov, ko je
streha odprta (zložena) ali med
postopkom odpiranja strehe.
Streho lahko pomikate le, če je
prekrivalo prtljažnika pravilno
pritrjeno v držalih.
Vodila in kljuke za
obešanje
V Karavan izvedbi vstavite kljuke v
vodila v želeni položaj: Kljuko vstavite
najprej v zgornjo režo vodila, nato jo
pritisnite na spodnjem delu, da se
zatakne v spodnjo režo.
Pritrdilna ušesca
Pritrdilna ušesca so namenjena za
pritrjevanje prtljage in predmetov, da
ne drsijo po prtljažniku z uporabo pritrdilnih jermen ali tovorne mreže ali varnostne mreže.
Sistem urejanja prtljage FlexOrganizer je prilagodljiv sistem
za razdelitev prtljažnega prostora in
za zavarovanje tovora v Karavan
izvedbi.
Sistem se sestoji iz:
■ vmesnih elementov,
■ variabilne razdelilne mreže,
■ mrežnih žepov,
■ kavljev za obešanje.
Sestavne dele lahko montirate na
vodila na stranskih stenah prtljažnega
prostora s pomočjo adapterjev in kljuk
za obešanje. Razdelilno mrežo lahko
namestite tudi v okvir pred vrati
prtljažnika.

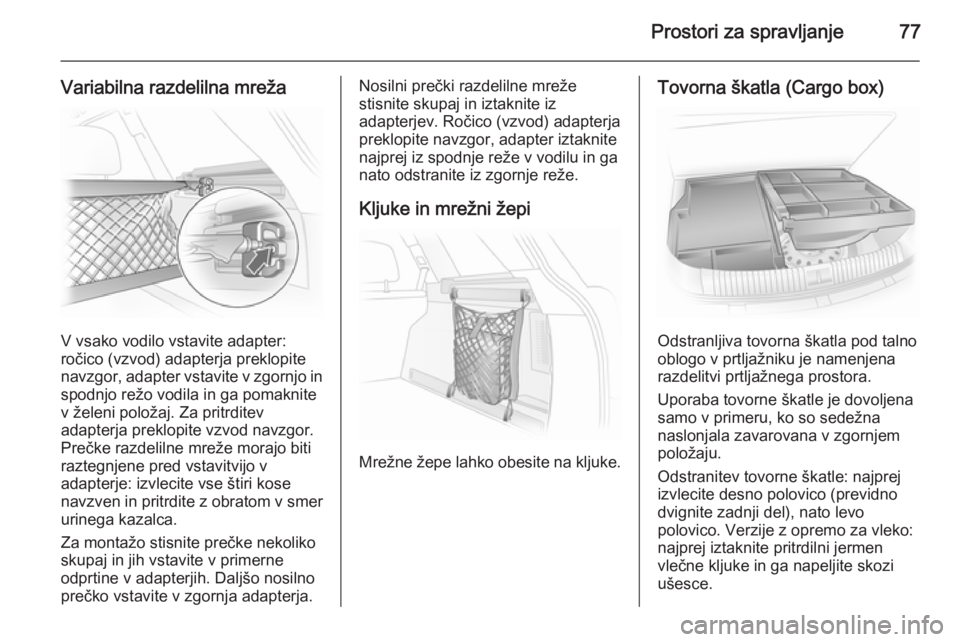

Prostori za spravljanje77
Variabilna razdelilna mreža
V vsako vodilo vstavite adapter:
ročico (vzvod) adapterja preklopite
navzgor, adapter vstavite v zgornjo in spodnjo režo vodila in ga pomaknite
v želeni položaj. Za pritrditev
adapterja preklopite vzvod navzgor.
Prečke razdelilne mreže morajo biti
raztegnjene pred vstavitvijo v
adapterje: izvlecite vse štiri kose
navzven in pritrdite z obratom v smer
urinega kazalca.
Za montažo stisnite prečke nekoliko
skupaj in jih vstavite v primerne
odprtine v adapterjih. Daljšo nosilno
prečko vstavite v zgornja adapterja.
Nosilni prečki razdelilne mreže
stisnite skupaj in iztaknite iz
adapterjev. Ročico (vzvod) adapterja
preklopite navzgor, adapter iztaknite
najprej iz spodnje reže v vodilu in ga
nato odstranite iz zgornje reže.
Kljuke in mrežni žepi
Mrežne žepe lahko obesite na kljuke.
Tovorna škatla (Cargo box)
Odstranljiva tovorna škatla pod talno
oblogo v prtljažniku je namenjena
razdelitvi prtljažnega prostora.
Uporaba tovorne škatle je dovoljena
samo v primeru, ko so sedežna
naslonjala zavarovana v zgornjem
položaju.
Odstranitev tovorne škatle: najprej
izvlecite desno polovico (previdno dvignite zadnji del), nato levo
polovico. Verzije z opremo za vleko:
najprej iztaknite pritrdilni jermen
vlečne kljuke in ga napeljite skozi
ušesce.

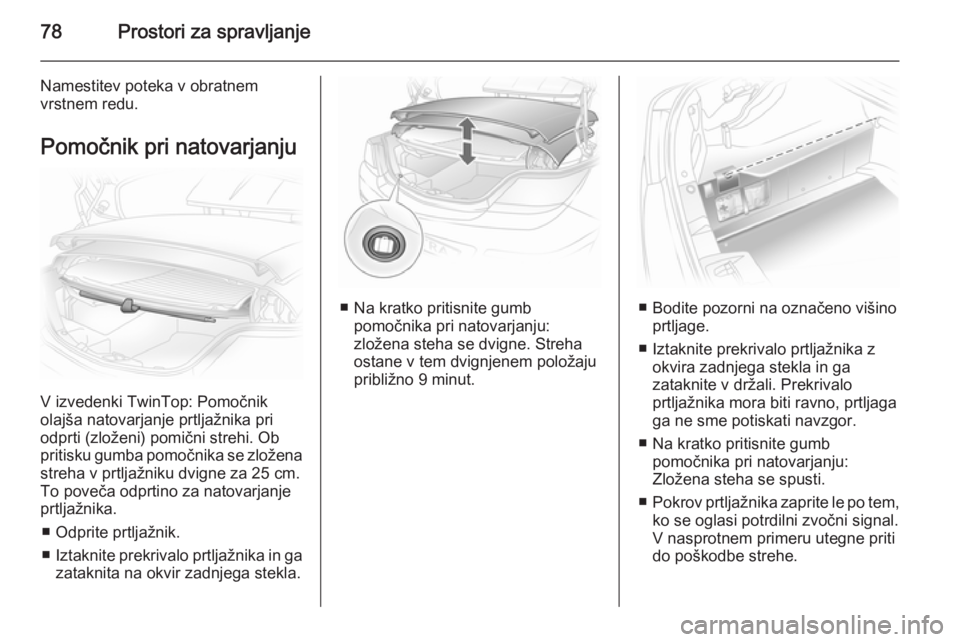

78Prostori za spravljanje
Namestitev poteka v obratnem
vrstnem redu.
Pomočnik pri natovarjanju
V izvedenki TwinTop: Pomočnik
olajša natovarjanje prtljažnika pri
odprti (zloženi) pomični strehi. Ob
pritisku gumba pomočnika se zložena
streha v prtljažniku dvigne za 25 cm.
To poveča odprtino za natovarjanje
prtljažnika.
■ Odprite prtljažnik.
■ Iztaknite prekrivalo prtljažnika in ga
zataknita na okvir zadnjega stekla.
■ Na kratko pritisnite gumb pomočnika pri natovarjanju:
zložena steha se dvigne. Streha
ostane v tem dvignjenem položaju
približno 9 minut.■ Bodite pozorni na označeno višino prtljage.
■ Iztaknite prekrivalo prtljažnika z okvira zadnjega stekla in ga
zataknite v držali. Prekrivalo
prtljažnika mora biti ravno, prtljaga
ga ne sme potiskati navzgor.
■ Na kratko pritisnite gumb pomočnika pri natovarjanju:
Zložena steha se spusti.
■ Pokrov prtljažnika zaprite le po tem,
ko se oglasi potrdilni zvočni signal.
V nasprotnem primeru utegne priti
do poškodbe strehe.
