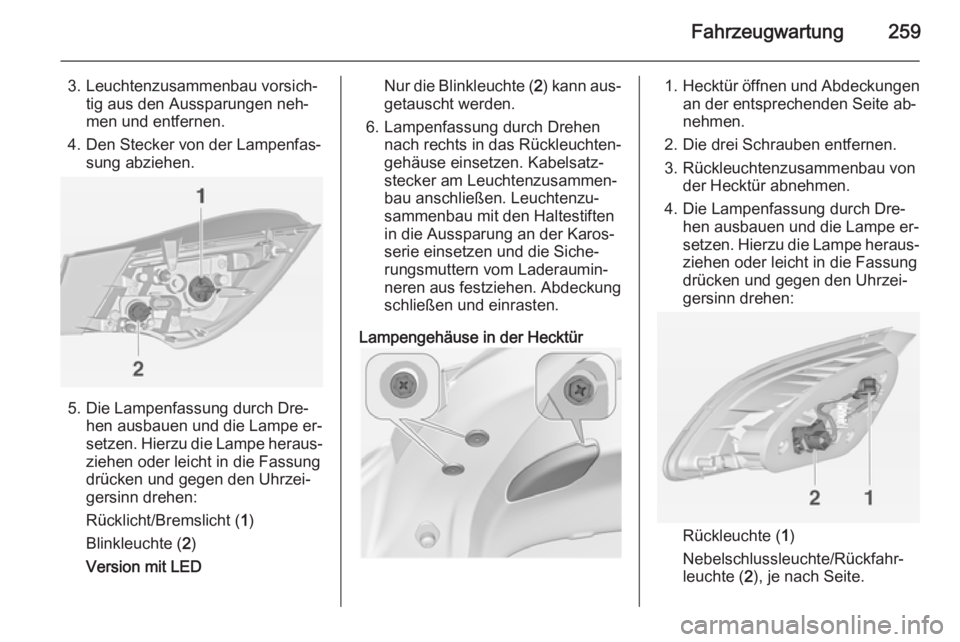

Fahrzeugwartung259
3. Leuchtenzusammenbau vorsich‐tig aus den Aussparungen neh‐
men und entfernen.
4. Den Stecker von der Lampenfas‐ sung abziehen.
5. Die Lampenfassung durch Dre‐hen ausbauen und die Lampe er‐
setzen. Hierzu die Lampe heraus‐ ziehen oder leicht in die Fassung
drücken und gegen den Uhrzei‐
gersinn drehen:
Rücklicht/Bremslicht ( 1)
Blinkleuchte ( 2)
Version mit LED
Nur die Blinkleuchte ( 2) kann aus‐
getauscht werden.
6. Lampenfassung durch Drehen nach rechts in das Rückleuchten‐
gehäuse einsetzen. Kabelsatz‐
stecker am Leuchtenzusammen‐
bau anschließen. Leuchtenzu‐
sammenbau mit den Haltestiften
in die Aussparung an der Karos‐
serie einsetzen und die Siche‐
rungsmuttern vom Laderaumin‐
neren aus festziehen. Abdeckung schließen und einrasten.
Lampengehäuse in der Hecktür1. Hecktür öffnen und Abdeckungen
an der entsprechenden Seite ab‐
nehmen.
2. Die drei Schrauben entfernen.
3. Rückleuchtenzusammenbau von der Hecktür abnehmen.
4. Die Lampenfassung durch Dre‐ hen ausbauen und die Lampe er‐
setzen. Hierzu die Lampe heraus‐ ziehen oder leicht in die Fassung
drücken und gegen den Uhrzei‐
gersinn drehen:
Rückleuchte ( 1)
Nebelschlussleuchte/Rückfahr‐
leuchte ( 2), je nach Seite.

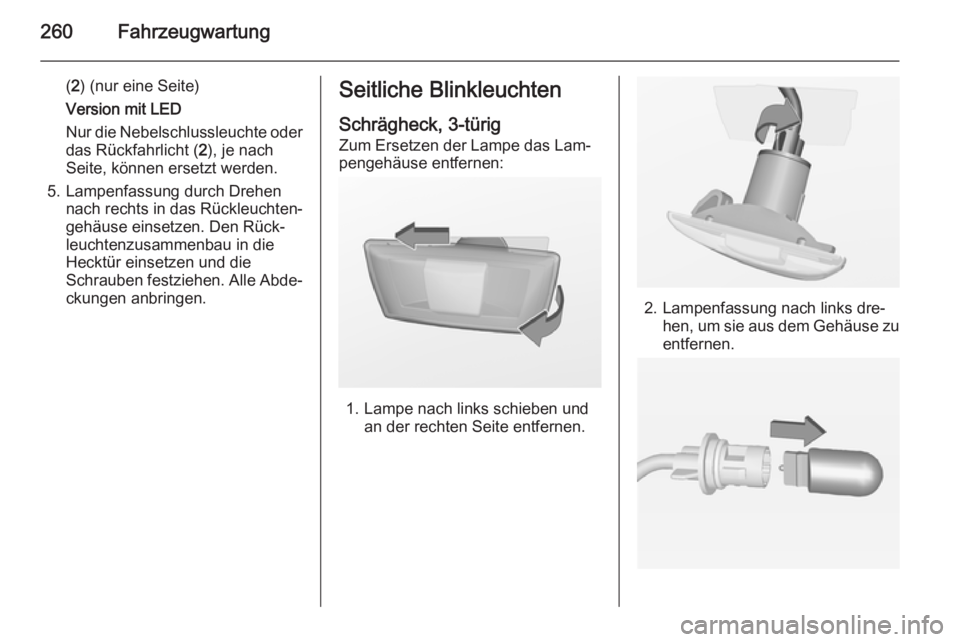

260Fahrzeugwartung
(2 ) (nur eine Seite)
Version mit LED
Nur die Nebelschlussleuchte oder
das Rückfahrlicht ( 2), je nach
Seite, können ersetzt werden.
5. Lampenfassung durch Drehen nach rechts in das Rückleuchten‐
gehäuse einsetzen. Den Rück‐
leuchtenzusammenbau in die
Hecktür einsetzen und die
Schrauben festziehen. Alle Abde‐ ckungen anbringen.Seitliche Blinkleuchten
Schrägheck, 3-türig
Zum Ersetzen der Lampe das Lam‐
pengehäuse entfernen:
1. Lampe nach links schieben und an der rechten Seite entfernen.
2. Lampenfassung nach links dre‐hen, um sie aus dem Gehäuse zu
entfernen.

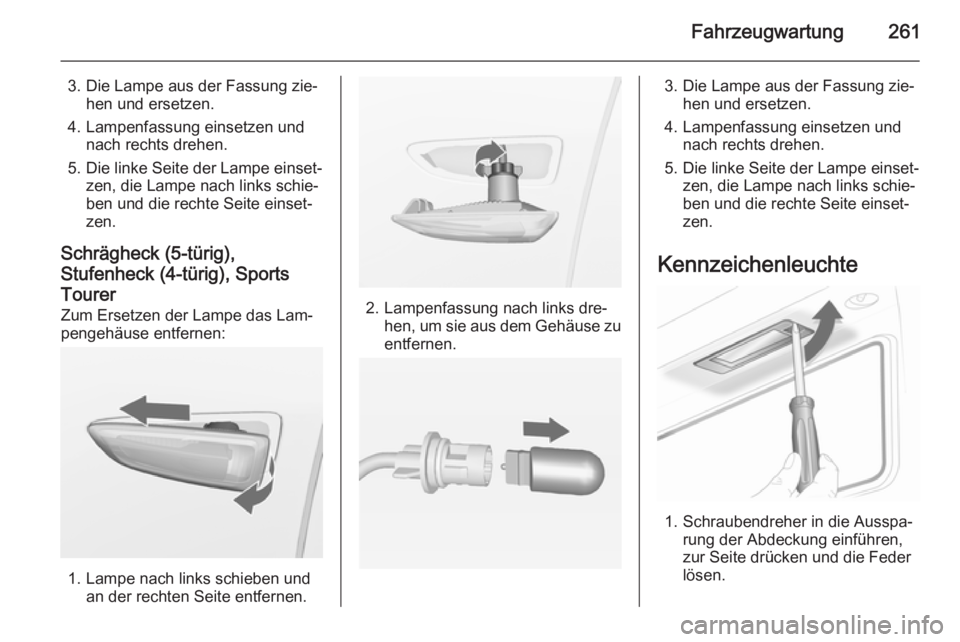

Fahrzeugwartung261
3. Die Lampe aus der Fassung zie‐hen und ersetzen.
4. Lampenfassung einsetzen und nach rechts drehen.
5. Die linke Seite der Lampe einset‐ zen, die Lampe nach links schie‐
ben und die rechte Seite einset‐
zen.
Schrägheck (5-türig),
Stufenheck (4-türig), Sports Tourer
Zum Ersetzen der Lampe das Lam‐ pengehäuse entfernen:
1. Lampe nach links schieben und an der rechten Seite entfernen.
2. Lampenfassung nach links dre‐hen, um sie aus dem Gehäuse zu
entfernen.
3. Die Lampe aus der Fassung zie‐ hen und ersetzen.
4. Lampenfassung einsetzen und nach rechts drehen.
5. Die linke Seite der Lampe einset‐ zen, die Lampe nach links schie‐
ben und die rechte Seite einset‐
zen.
Kennzeichenleuchte
1. Schraubendreher in die Ausspa‐ rung der Abdeckung einführen,
zur Seite drücken und die Feder
lösen.

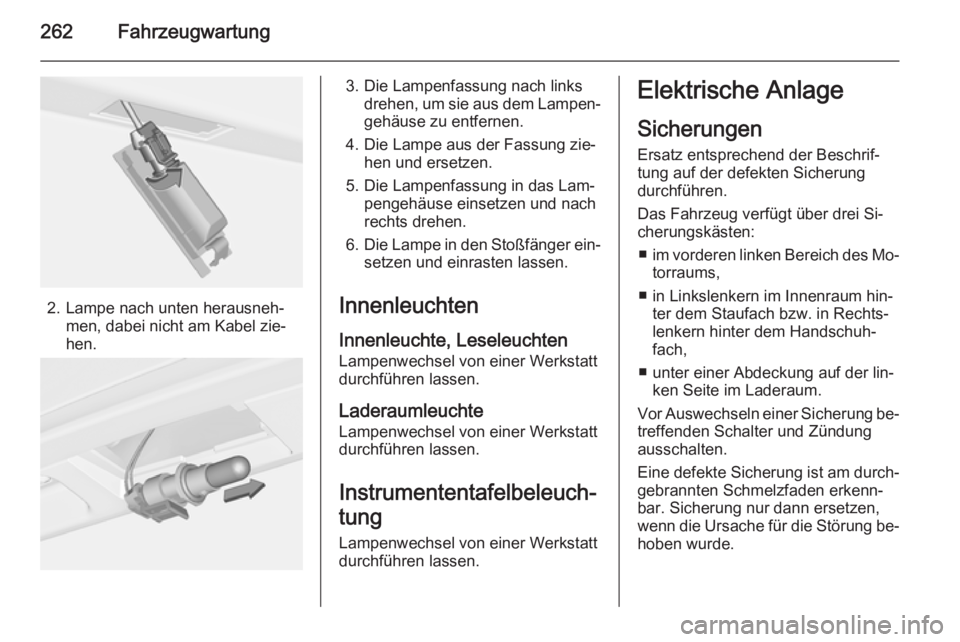

262Fahrzeugwartung
2. Lampe nach unten herausneh‐men, dabei nicht am Kabel zie‐
hen.
3. Die Lampenfassung nach links drehen, um sie aus dem Lampen‐
gehäuse zu entfernen.
4. Die Lampe aus der Fassung zie‐ hen und ersetzen.
5. Die Lampenfassung in das Lam‐ pengehäuse einsetzen und nach
rechts drehen.
6. Die Lampe in den Stoßfänger ein‐
setzen und einrasten lassen.
Innenleuchten Innenleuchte, Leseleuchten
Lampenwechsel von einer Werkstatt
durchführen lassen.
Laderaumleuchte
Lampenwechsel von einer Werkstatt
durchführen lassen.
Instrumententafelbeleuch‐
tung
Lampenwechsel von einer Werkstatt
durchführen lassen.Elektrische Anlage
Sicherungen Ersatz entsprechend der Beschrif‐
tung auf der defekten Sicherung
durchführen.
Das Fahrzeug verfügt über drei Si‐
cherungskästen:
■ im vorderen linken Bereich des Mo‐
torraums,
■ in Linkslenkern im Innenraum hin‐ ter dem Staufach bzw. in Rechts‐
lenkern hinter dem Handschuh‐ fach,
■ unter einer Abdeckung auf der lin‐ ken Seite im Laderaum.
Vor Auswechseln einer Sicherung be‐
treffenden Schalter und Zündung
ausschalten.
Eine defekte Sicherung ist am durch‐ gebrannten Schmelzfaden erkenn‐
bar. Sicherung nur dann ersetzen,
wenn die Ursache für die Störung be‐
hoben wurde.

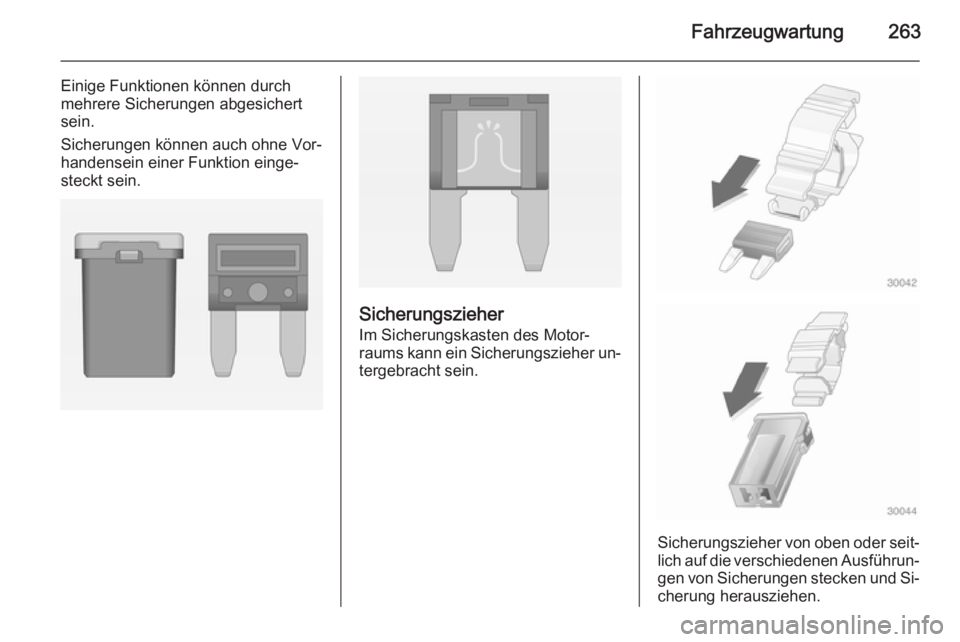

Fahrzeugwartung263
Einige Funktionen können durch
mehrere Sicherungen abgesichert
sein.
Sicherungen können auch ohne Vor‐
handensein einer Funktion einge‐
steckt sein.
Sicherungszieher
Im Sicherungskasten des Motor‐ raums kann ein Sicherungszieher un‐ tergebracht sein.
Sicherungszieher von oben oder seit‐ lich auf die verschiedenen Ausführun‐
gen von Sicherungen stecken und Si‐
cherung herausziehen.

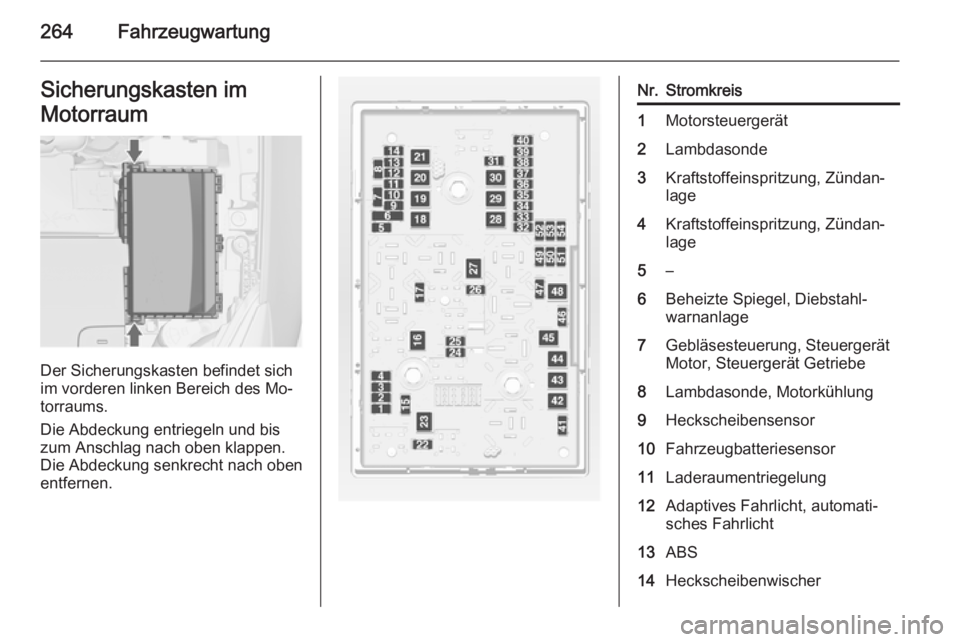

264FahrzeugwartungSicherungskasten im
Motorraum
Der Sicherungskasten befindet sich
im vorderen linken Bereich des Mo‐
torraums.
Die Abdeckung entriegeln und bis
zum Anschlag nach oben klappen. Die Abdeckung senkrecht nach oben
entfernen.
Nr.Stromkreis1Motorsteuergerät2Lambdasonde3Kraftstoffeinspritzung, Zündan‐
lage4Kraftstoffeinspritzung, Zündan‐
lage5–6Beheizte Spiegel, Diebstahl‐
warnanlage7Gebläsesteuerung, Steuergerät
Motor, Steuergerät Getriebe8Lambdasonde, Motorkühlung9Heckscheibensensor10Fahrzeugbatteriesensor11Laderaumentriegelung12Adaptives Fahrlicht, automati‐
sches Fahrlicht13ABS14Heckscheibenwischer

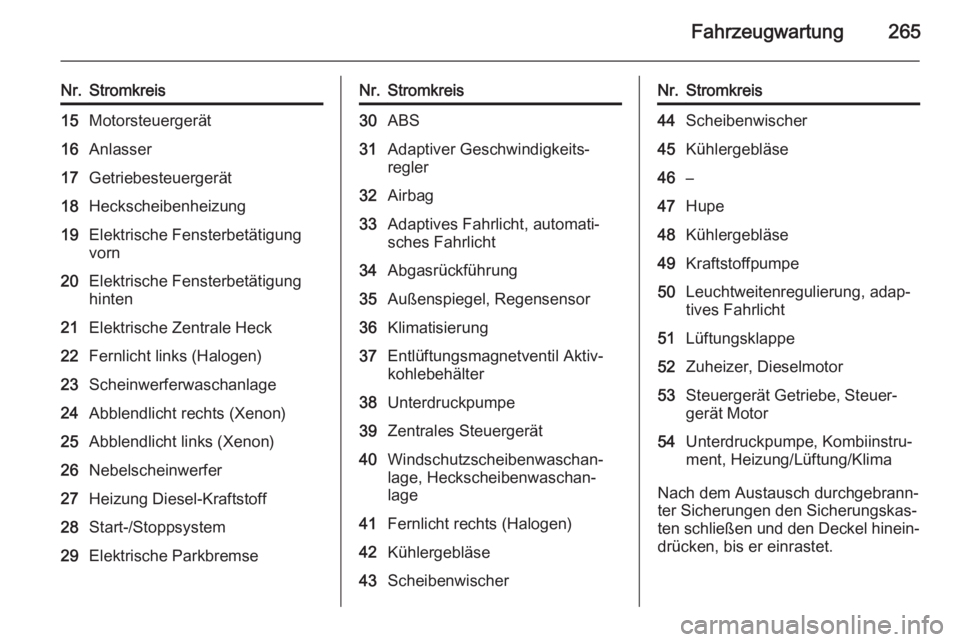

Fahrzeugwartung265
Nr.Stromkreis15Motorsteuergerät16Anlasser17Getriebesteuergerät18Heckscheibenheizung19Elektrische Fensterbetätigung
vorn20Elektrische Fensterbetätigung
hinten21Elektrische Zentrale Heck22Fernlicht links (Halogen)23Scheinwerferwaschanlage24Abblendlicht rechts (Xenon)25Abblendlicht links (Xenon)26Nebelscheinwerfer27Heizung Diesel-Kraftstoff28Start-/Stoppsystem29Elektrische ParkbremseNr.Stromkreis30ABS31Adaptiver Geschwindigkeits‐
regler32Airbag33Adaptives Fahrlicht, automati‐
sches Fahrlicht34Abgasrückführung35Außenspiegel, Regensensor36Klimatisierung37Entlüftungsmagnetventil Aktiv‐
kohlebehälter38Unterdruckpumpe39Zentrales Steuergerät40Windschutzscheibenwaschan‐
lage, Heckscheibenwaschan‐
lage41Fernlicht rechts (Halogen)42Kühlergebläse43ScheibenwischerNr.Stromkreis44Scheibenwischer45Kühlergebläse46–47Hupe48Kühlergebläse49Kraftstoffpumpe50Leuchtweitenregulierung, adap‐
tives Fahrlicht51Lüftungsklappe52Zuheizer, Dieselmotor53Steuergerät Getriebe, Steuer‐
gerät Motor54Unterdruckpumpe, Kombiinstru‐
ment, Heizung/Lüftung/Klima
Nach dem Austausch durchgebrann‐
ter Sicherungen den Sicherungskas‐
ten schließen und den Deckel hinein‐ drücken, bis er einrastet.

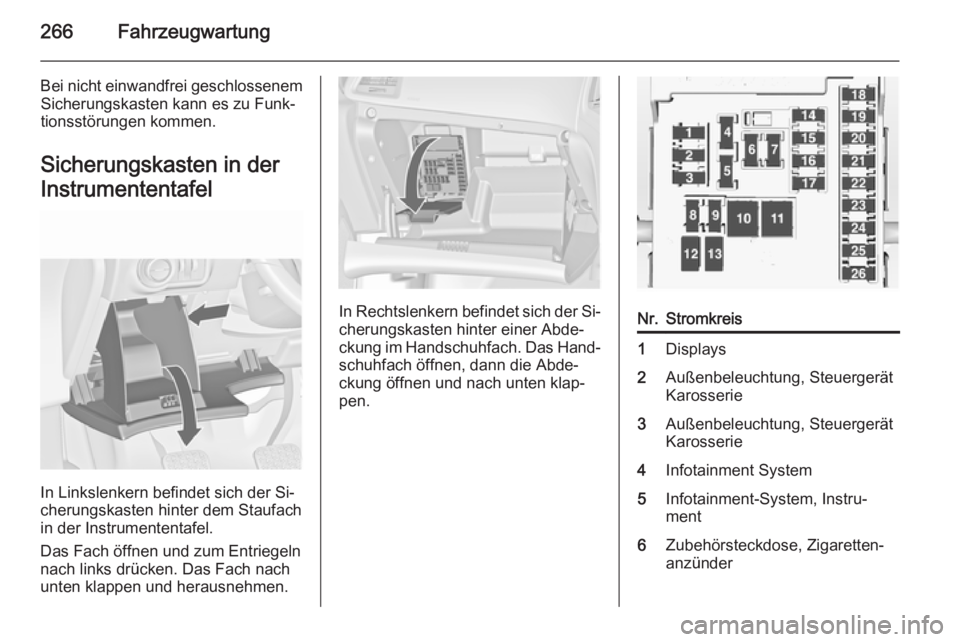

266Fahrzeugwartung
Bei nicht einwandfrei geschlossenemSicherungskasten kann es zu Funk‐
tionsstörungen kommen.
Sicherungskasten in der
Instrumententafel
In Linkslenkern befindet sich der Si‐
cherungskasten hinter dem Staufach
in der Instrumententafel.
Das Fach öffnen und zum Entriegeln nach links drücken. Das Fach nach
unten klappen und herausnehmen.
In Rechtslenkern befindet sich der Si‐ cherungskasten hinter einer Abde‐
ckung im Handschuhfach. Das Hand‐
schuhfach öffnen, dann die Abde‐
ckung öffnen und nach unten klap‐
pen.
Nr.Stromkreis1Displays2Außenbeleuchtung, Steuergerät
Karosserie3Außenbeleuchtung, Steuergerät
Karosserie4Infotainment System5Infotainment-System, Instru‐
ment6Zubehörsteckdose, Zigaretten‐
anzünder

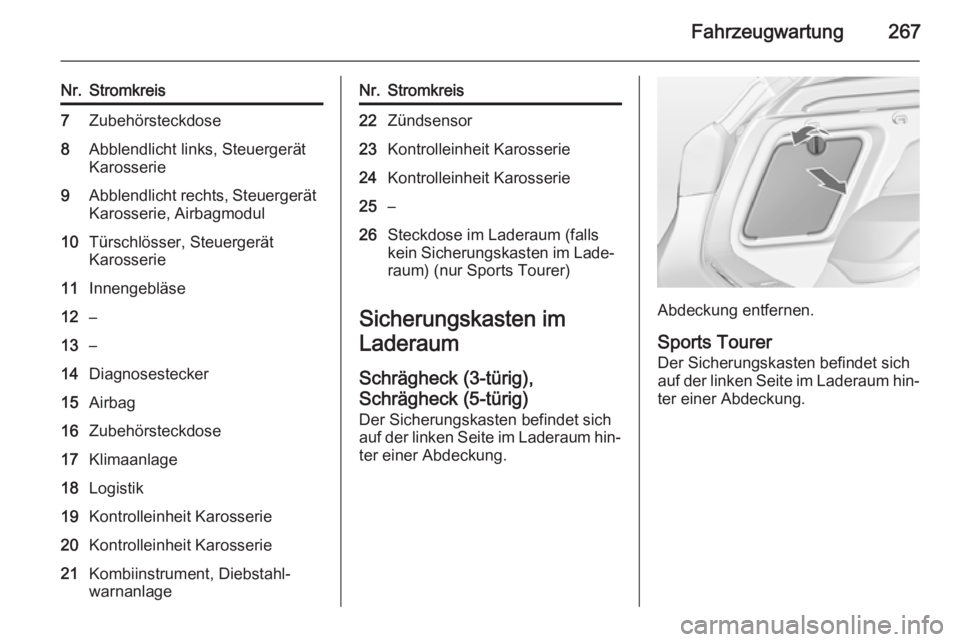

Fahrzeugwartung267
Nr.Stromkreis7Zubehörsteckdose8Abblendlicht links, Steuergerät
Karosserie9Abblendlicht rechts, Steuergerät
Karosserie, Airbagmodul10Türschlösser, Steuergerät
Karosserie11Innengebläse12–13–14Diagnosestecker15Airbag16Zubehörsteckdose17Klimaanlage18Logistik19Kontrolleinheit Karosserie20Kontrolleinheit Karosserie21Kombiinstrument, Diebstahl‐
warnanlageNr.Stromkreis22Zündsensor23Kontrolleinheit Karosserie24Kontrolleinheit Karosserie25–26Steckdose im Laderaum (falls
kein Sicherungskasten im Lade‐ raum) (nur Sports Tourer)
Sicherungskasten im
Laderaum
Schrägheck (3-türig),
Schrägheck (5-türig) Der Sicherungskasten befindet sich
auf der linken Seite im Laderaum hin‐
ter einer Abdeckung.Abdeckung entfernen.
Sports Tourer
Der Sicherungskasten befindet sich auf der linken Seite im Laderaum hin‐
ter einer Abdeckung.

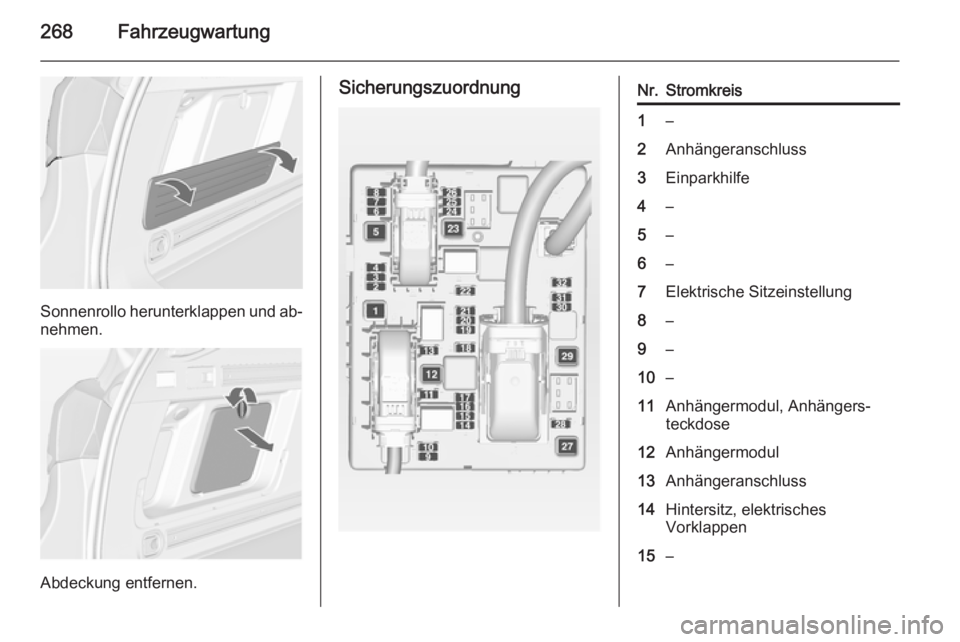

268Fahrzeugwartung
Sonnenrollo herunterklappen und ab‐
nehmen.
Abdeckung entfernen.
SicherungszuordnungNr.Stromkreis1–2Anhängeranschluss3Einparkhilfe4–5–6–7Elektrische Sitzeinstellung8–9–10–11Anhängermodul, Anhängers‐
teckdose12Anhängermodul13Anhängeranschluss14Hintersitz, elektrisches
Vorklappen15–
