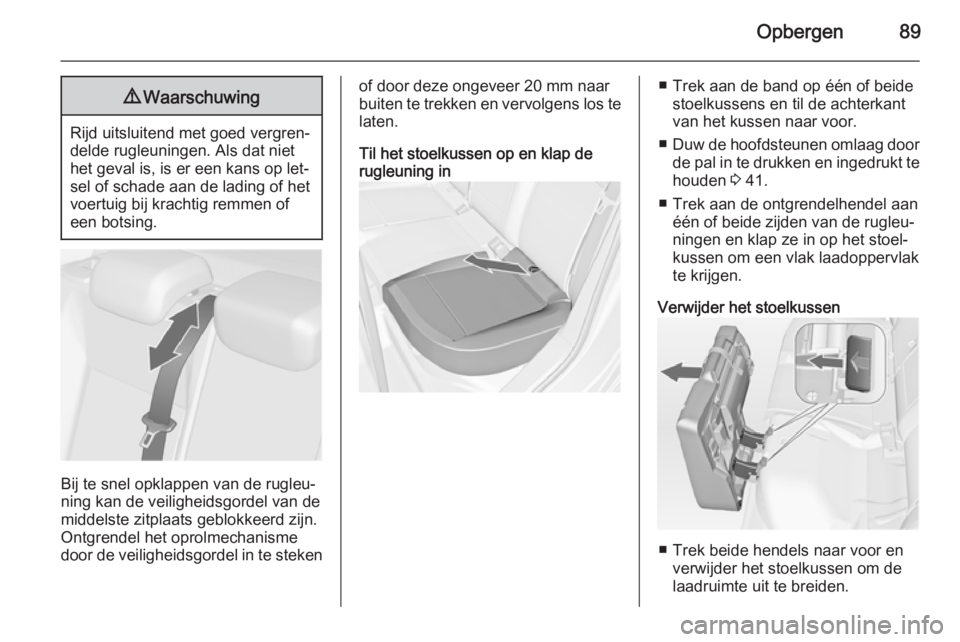

Opbergen899Waarschuwing
Rijd uitsluitend met goed vergren‐
delde rugleuningen. Als dat niet
het geval is, is er een kans op let‐
sel of schade aan de lading of het
voertuig bij krachtig remmen of
een botsing.
Bij te snel opklappen van de rugleu‐
ning kan de veiligheidsgordel van de
middelste zitplaats geblokkeerd zijn.
Ontgrendel het oprolmechanisme
door de veiligheidsgordel in te steken
of door deze ongeveer 20 mm naar
buiten te trekken en vervolgens los te
laten.
Til het stoelkussen op en klap de
rugleuning in■ Trek aan de band op één of beide
stoelkussens en til de achterkant
van het kussen naar voor.
■ Duw de hoofdsteunen omlaag door
de pal in te drukken en ingedrukt te houden 3 41.
■ Trek aan de ontgrendelhendel aan één of beide zijden van de rugleu‐
ningen en klap ze in op het stoel‐
kussen om een vlak laadoppervlak
te krijgen.
Verwijder het stoelkussen
■ Trek beide hendels naar voor en verwijder het stoelkussen om de
laadruimte uit te breiden.

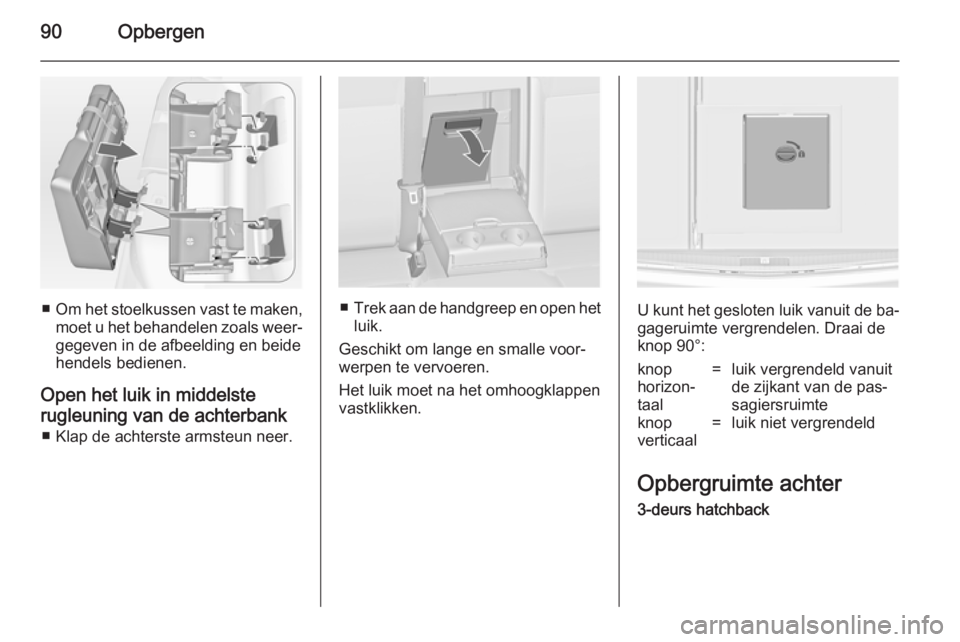

90Opbergen
■Om het stoelkussen vast te maken,
moet u het behandelen zoals weer‐
gegeven in de afbeelding en beide
hendels bedienen.
Open het luik in middelste
rugleuning van de achterbank ■ Klap de achterste armsteun neer.■ Trek aan de handgreep en open het
luik.
Geschikt om lange en smalle voor‐
werpen te vervoeren.
Het luik moet na het omhoogklappen
vastklikken.U kunt het gesloten luik vanuit de ba‐ gageruimte vergrendelen. Draai de
knop 90°:
knop
horizon‐
taal=luik vergrendeld vanuit
de zijkant van de pas‐
sagiersruimteknop
verticaal=luik niet vergrendeld
Opbergruimte achter
3-deurs hatchback

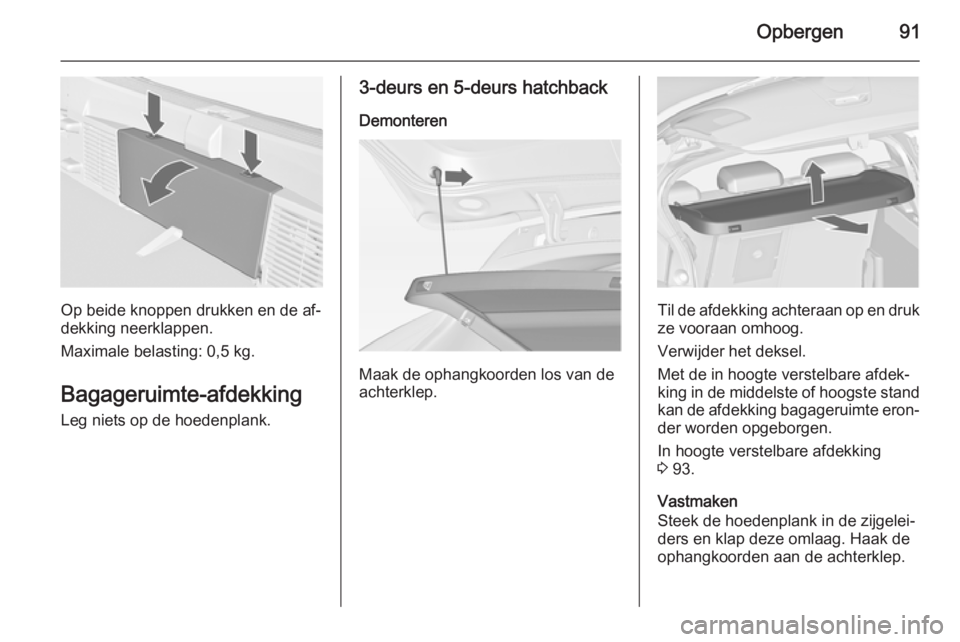

Opbergen91
Op beide knoppen drukken en de af‐
dekking neerklappen.
Maximale belasting: 0,5 kg.
Bagageruimte-afdekking Leg niets op de hoedenplank.
3-deurs en 5-deurs hatchback
Demonteren
Maak de ophangkoorden los van de
achterklep.
Til de afdekking achteraan op en druk ze vooraan omhoog.
Verwijder het deksel.
Met de in hoogte verstelbare afdek‐
king in de middelste of hoogste stand kan de afdekking bagageruimte eron‐
der worden opgeborgen.
In hoogte verstelbare afdekking
3 93.
Vastmaken
Steek de hoedenplank in de zijgelei‐
ders en klap deze omlaag. Haak de ophangkoorden aan de achterklep.

92Opbergen
Sports tourerDe afdekking sluiten
Trek de afdekking aan de handgreep
zover naar achteren dat deze in de
zijdelingse houders valt.
De afdekking openen
Trek de hendel aan de achterkant van de afdekking naar achteren en om‐
laag. Deze rolt automatisch op.
Afdekking in bovenste stand
Duw de handgreep aan het uiteinde
van de afdekking omlaag. De achter‐
kant van de afdekking wordt automa‐ tisch omhooggeleid.
De afdekking verwijderen
Bagagerolhoes bagageruimte ope‐
nen.
Trek de ontgrendelingshendel aan de rechterkant omhoog en houd deze
vast. Afdekking eerst rechts optillen en uit de houders verwijderen.

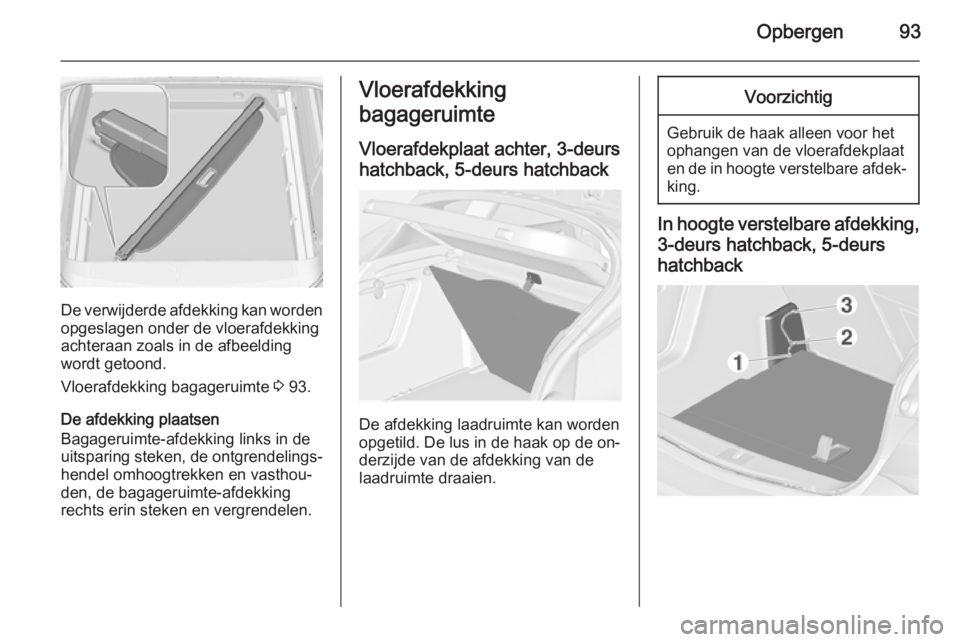

Opbergen93
De verwijderde afdekking kan wordenopgeslagen onder de vloerafdekking
achteraan zoals in de afbeelding
wordt getoond.
Vloerafdekking bagageruimte 3 93.
De afdekking plaatsen
Bagageruimte-afdekking links in de
uitsparing steken, de ontgrendelings‐
hendel omhoogtrekken en vasthou‐
den, de bagageruimte-afdekking
rechts erin steken en vergrendelen.
Vloerafdekking
bagageruimte
Vloerafdekplaat achter, 3-deurs
hatchback, 5-deurs hatchback
De afdekking laadruimte kan worden
opgetild. De lus in de haak op de on‐
derzijde van de afdekking van de
laadruimte draaien.
Voorzichtig
Gebruik de haak alleen voor het ophangen van de vloerafdekplaat
en de in hoogte verstelbare afdek‐ king.
In hoogte verstelbare afdekking,
3-deurs hatchback, 5-deurs
hatchback

94Opbergen
De in hoogte verstelbare afdekking
kan in drie posities worden geplaatst:
■ direct boven de vloerafdekplaat ( 1),
■ in de middelste stand ( 2),
■ in de bovenste stand ( 3).Voorzichtig
Zorg ervoor dat voor- en achter‐
zijde van de in hoogte verstelbare
afdekking op hetzelfde niveau
worden bevestigd.
Hoger plaatsen
Om de afdekking in een hogere stand te zetten moet de lus naar achteren
getrokken worden en de achterrand van de afdekking op de overeenkom‐
stige steunen getild worden.
Lager plaatsen
Om de afdekking omlaag te brengen
moet het bandje naar achteren wor‐
den getrokken en het gedeelte mid‐
denvoor van de afdekking tegelijker‐
tijd omlaaggeduwd worden.
Voorzichtig
In auto's uitgerust met een sub‐
woofer mag de in hoogte verstel‐
bare afdekking niet in de laagste
stand (1) worden geplaatst. Hier‐
door zou de subwoofer kunnen
beschadigen.
Let op ■ Bij plaatsing in stand 2 of 3, kan de
ruimte tussen de vloerafdekplaat
en de in hoogte verstelbare afdek‐ king als bergruimte worden ge‐
bruikt.
■ De in hoogte verstelbare afdek‐ king kan worden opgetild en met
een band worden vastgehaakt als
deze in stand 1 of 2 wordt ge‐
plaatst.
■ Bij plaatsing in stand 2 wordt een
vrijwel vlakke laadvloer gecreëerd indien de rugleuningen van de
achterbank voorover zijn geklapt.
■ Het openen van de zijdeksels (bv.
voor het vervangen van een gloei‐
lamp van de achterverlichting) is

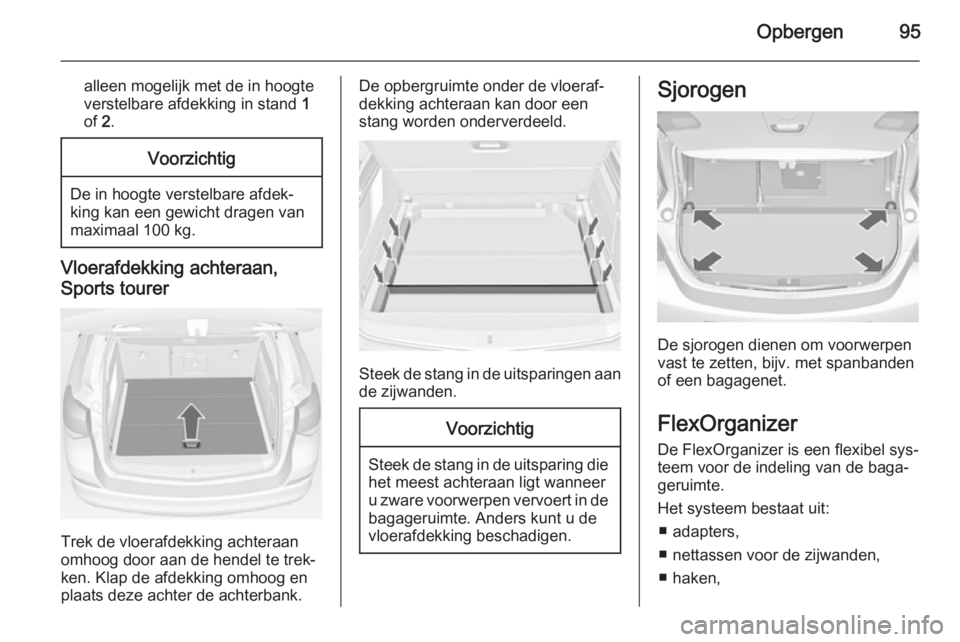

Opbergen95
alleen mogelijk met de in hoogte
verstelbare afdekking in stand 1
of 2.Voorzichtig
De in hoogte verstelbare afdek‐
king kan een gewicht dragen van
maximaal 100 kg.
Vloerafdekking achteraan,
Sports tourer
Trek de vloerafdekking achteraan
omhoog door aan de hendel te trek‐
ken. Klap de afdekking omhoog en
plaats deze achter de achterbank.
De opbergruimte onder de vloeraf‐
dekking achteraan kan door een
stang worden onderverdeeld.
Steek de stang in de uitsparingen aan
de zijwanden.
Voorzichtig
Steek de stang in de uitsparing die het meest achteraan ligt wanneer
u zware voorwerpen vervoert in de bagageruimte. Anders kunt u de
vloerafdekking beschadigen.
Sjorogen
De sjorogen dienen om voorwerpen
vast te zetten, bijv. met spanbanden
of een bagagenet.
FlexOrganizer De FlexOrganizer is een flexibel sys‐teem voor de indeling van de baga‐
geruimte.
Het systeem bestaat uit: ■ adapters,
■ nettassen voor de zijwanden,
■ haken,

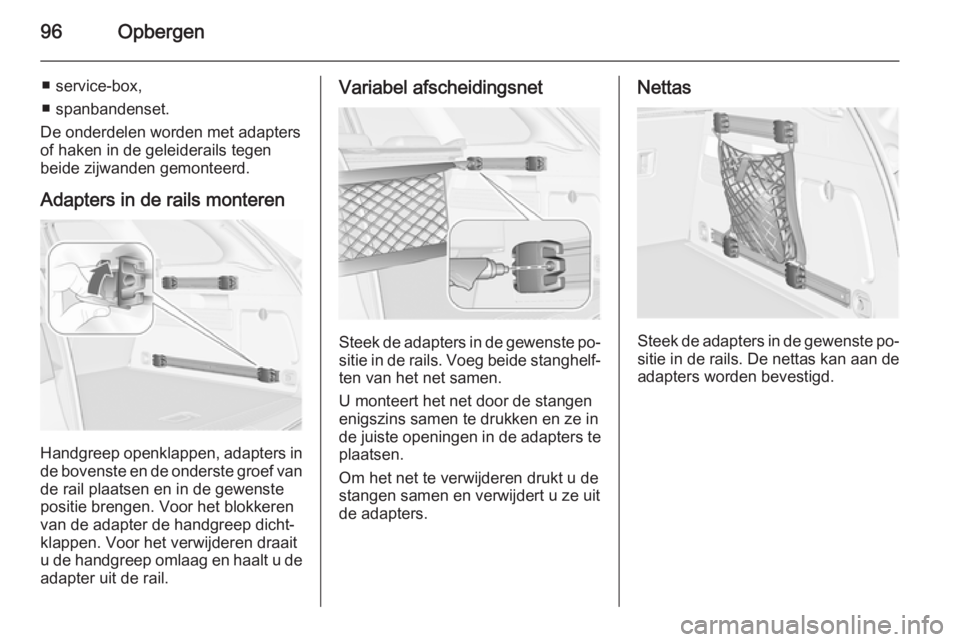

96Opbergen
■ service-box,
■ spanbandenset.
De onderdelen worden met adapters
of haken in de geleiderails tegen
beide zijwanden gemonteerd.
Adapters in de rails monteren
Handgreep openklappen, adapters in
de bovenste en de onderste groef van de rail plaatsen en in de gewenste
positie brengen. Voor het blokkeren
van de adapter de handgreep dicht‐
klappen. Voor het verwijderen draait
u de handgreep omlaag en haalt u de
adapter uit de rail.
Variabel afscheidingsnet
Steek de adapters in de gewenste po‐ sitie in de rails. Voeg beide stanghelf‐
ten van het net samen.
U monteert het net door de stangen
enigszins samen te drukken en ze in
de juiste openingen in de adapters te
plaatsen.
Om het net te verwijderen drukt u de
stangen samen en verwijdert u ze uit
de adapters.
Nettas
Steek de adapters in de gewenste po‐ sitie in de rails. De nettas kan aan de
adapters worden bevestigd.

Opbergen97

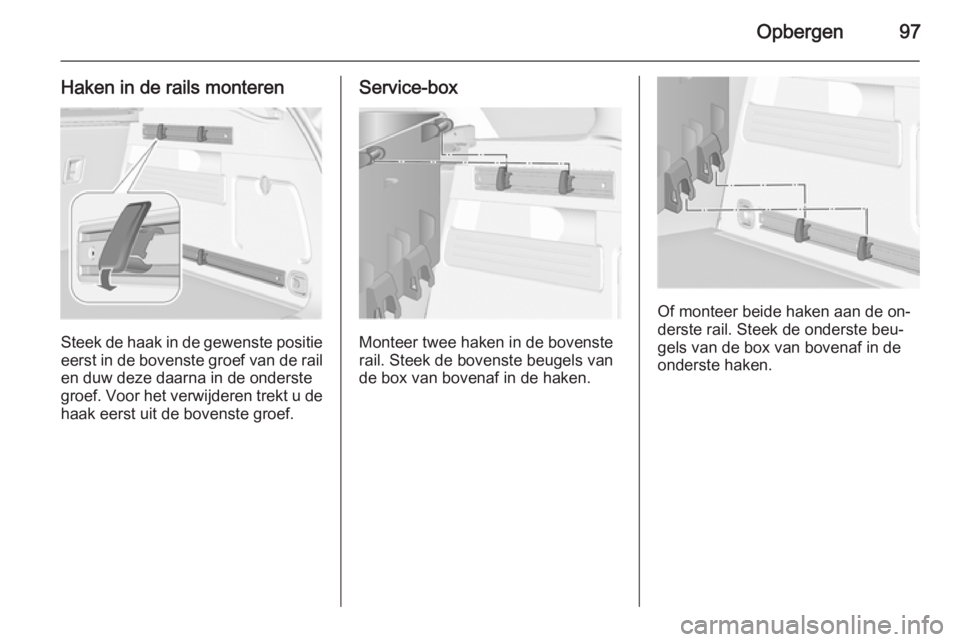

Haken in de rails monteren
Steek de haak in de gewenste positieeerst in de bovenste groef van de rail en duw deze daarna in de onderste
groef. Voor het verwijderen trekt u de
haak eerst uit de bovenste groef.
Service-box
Monteer twee haken in de bovenste
rail. Steek de bovenste beugels van de box van bovenaf in de haken.
Of monteer beide haken aan de on‐
derste rail. Steek de onderste beu‐
gels van de box van bovenaf in de
onderste haken.

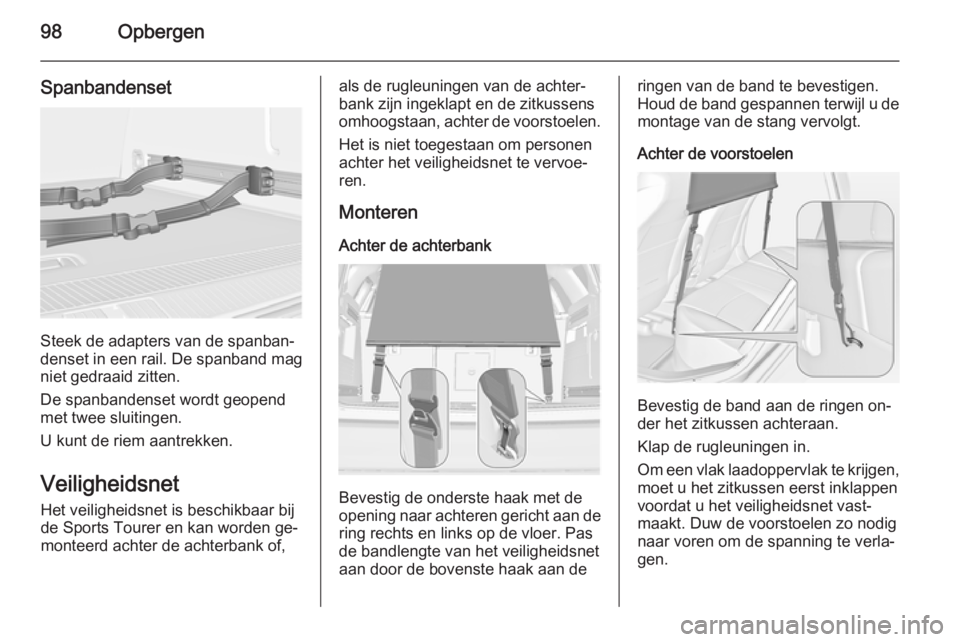

98Opbergen
Spanbandenset
Steek de adapters van de spanban‐
denset in een rail. De spanband mag niet gedraaid zitten.
De spanbandenset wordt geopend
met twee sluitingen.
U kunt de riem aantrekken.
Veiligheidsnet Het veiligheidsnet is beschikbaar bij
de Sports Tourer en kan worden ge‐
monteerd achter de achterbank of,
als de rugleuningen van de achter‐
bank zijn ingeklapt en de zitkussens
omhoogstaan, achter de voorstoelen.
Het is niet toegestaan om personen
achter het veiligheidsnet te vervoe‐ ren.
Monteren
Achter de achterbank
Bevestig de onderste haak met de
opening naar achteren gericht aan de
ring rechts en links op de vloer. Pas
de bandlengte van het veiligheidsnet
aan door de bovenste haak aan de
ringen van de band te bevestigen.
Houd de band gespannen terwijl u de montage van de stang vervolgt.
Achter de voorstoelen
Bevestig de band aan de ringen on‐
der het zitkussen achteraan.
Klap de rugleuningen in.
Om een vlak laadoppervlak te krijgen,
moet u het zitkussen eerst inklappen
voordat u het veiligheidsnet vast‐
maakt. Duw de voorstoelen zo nodig
naar voren om de spanning te verla‐
gen.
