OPEL ASTRA J 2014.5 Gebruikershandleiding (in Dutch)

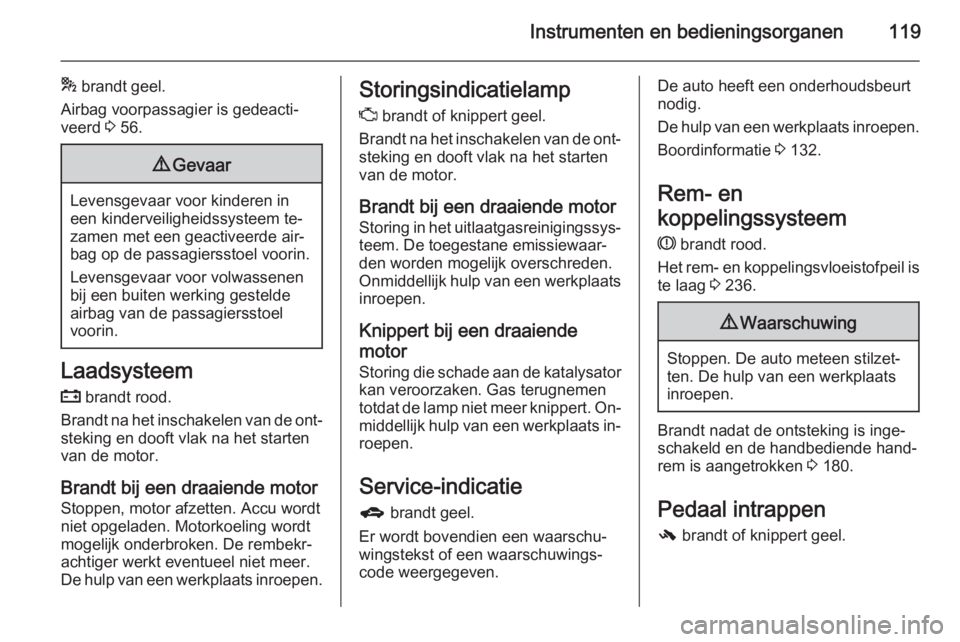

Instrumenten en bedieningsorganen119
* brandt geel.
Airbag voorpassagier is gedeacti‐
veerd 3 56.9 Gevaar
Levensgevaar voor kinderen in
een kinderveiligheidssysteem te‐
zamen met een geactiveerde air‐
bag op de passagiersstoel voorin.
Levensgevaar voor volwassenen
bij een buiten werking gestelde
airbag van de passagiersstoel
voorin.
Laadsysteem
p brandt rood.
Brandt na het inschakelen van de ont‐
steking en dooft vlak na het starten
van de motor.
Brandt bij een draaiende motorStoppen, motor afzetten. Accu wordt
niet opgeladen. Motorkoeling wordt
mogelijk onderbroken. De rembekr‐
achtiger werkt eventueel niet meer.
De hulp van een werkplaats inroepen.
Storingsindicatielamp
Z brandt of knippert geel.
Brandt na het inschakelen van de ont‐
steking en dooft vlak na het starten
van de motor.
Brandt bij een draaiende motor
Storing in het uitlaatgasreinigingssys‐ teem. De toegestane emissiewaar‐
den worden mogelijk overschreden.
Onmiddellijk hulp van een werkplaats inroepen.
Knippert bij een draaiende
motor Storing die schade aan de katalysatorkan veroorzaken. Gas terugnemen
totdat de lamp niet meer knippert. On‐
middellijk hulp van een werkplaats in‐
roepen.
Service-indicatie
g brandt geel.
Er wordt bovendien een waarschu‐
wingstekst of een waarschuwings‐
code weergegeven.De auto heeft een onderhoudsbeurt
nodig.
De hulp van een werkplaats inroepen. Boordinformatie 3 132.
Rem- en
koppelingssysteem R brandt rood.
Het rem- en koppelingsvloeistofpeil is
te laag 3 236.9 Waarschuwing
Stoppen. De auto meteen stilzet‐
ten. De hulp van een werkplaats
inroepen.
Brandt nadat de ontsteking is inge‐
schakeld en de handbediende hand‐
rem is aangetrokken 3 180.
Pedaal intrappen
- brandt of knippert geel.

120Instrumenten en bedieningsorganen
Brandt
Rempedaal moet worden ingetrapt
om de elektrische handrem los te zet‐
ten 3 180.
Trap het koppelingspedaal in om de
motor in de stand Autostop te starten.
Stop/Start-systeem 3 171.
Knippert
Trap het koppelingspedaal in om de
motor in het algemeen te starten 3 20,
3 169.
Bij sommige versies verschijnt het be‐ richt Pedaal intrappen op het bestuur‐dersinformatiedisplay 3 132.
Elektrische handrem
m brandt of knippert rood.
Brandt
Elektrische handrem is aangetrokken
3 180.Knippert
Elektrische handrem is niet helemaal
aangetrokken of losgezet. Schakel de ontsteking in, trap het rempedaal in
en probeer het systeem te resetten
door de elektrische handrem eerst los
te zetten en daarna aan te trekken.
Blijft m knipperen, rijd dan niet door
en roep de hulp van een werkplaats
in.
Storing elektrische
handrem
j brandt of knippert geel.
Brandt
Elektrische handrem werkt niet opti‐ maal 3 180.
Knippert
Elektrische handrem staat in de ser‐
vicemodus. Stop de auto, trek de
elektrische handrem aan en zet deze
los om de rem te resetten.9 Waarschuwing
Oorzaak van de storing onmiddel‐
lijk door een werkplaats laten ver‐
helpen.
Antiblokkeersysteem
(ABS) u brandt geel.
Brandt na het inschakelen van de ont‐
steking enkele seconden. Het sys‐
teem is na het doven van het contro‐
lelampje klaar voor gebruik.
Als de controlelamp na enkele secon‐ den niet dooft of als deze tijdens de rit
gaat branden, dan zit er een storing in het ABS-systeem. Het remsysteem
blijft normaal werken, maar zonder
ABS-regeling.
Antiblokkeersysteem 3 179.
Opschakelen
[ brandt groen als controlelamp of
verschijnt als een symbool op het Dri‐ ver Information Center met Uplevel-Display of Uplevel-Combi-Display

Instrumenten en bedieningsorganen121
wanneer opschakelen onwille van
een zuinig verbruik wordt aanbevo‐
len.
Bij sommige versies verschijnt de in‐
geschakelde versnelling als pop-up
op het Driver Information Center.
Rijhulp EcoFlex 3 135.
Stuurbekrachtiging c brandt geel.
Gaat branden met verminderde
stuurbekrachtiging
De stuurbekrachtiging wordt vermin‐
derd door oververhitting van het sys‐
teem. De controlelamp gaat uit wan‐
neer het systeem is afgekoeld.
Stop-startsysteem 3 171.
Gaat branden met
uitgeschakelde
stuurbekrachtiging Storing in het stuurbekrachtigings‐
systeem. De hulp van een werkplaats
inroepen.Lane Departure Warning
) brandt groen of knippert geel.
Brandt groen Systeem wordt ingeschakeld en is
gebruiksklaar.
Knippert geel
Systeem herkent een onbedoelde
verandering van rijstrook.
Ultrasoonparkeerhulp r brandt geel.
Storing in het systeem
of
Storing door vervuilde of met sneeuw of ijs bedekte sensoren
of
Storingen door externe bronnen van
ultrasoon geluid. Als de storingsbron
wordt verwijderd, dan werkt het sys‐
teem weer normaal.
Oorzaak van de systeemstoring on‐
middellijk door een werkplaats laten
verhelpen.
Ultrasoonparkeerhulp 3 204.Elektronische
stabiliteitsregeling UIT
n brandt geel.
Het systeem wordt gedeactiveerd.
Elektronische
stabiliteitsregeling (ESC)
en Traction Control-
systeem
b brandt of knippert geel.
Brandt
Er zit een storing in het systeem. Ver‐
der rijden is mogelijk. De rijstabiliteit
kan echter afhankelijk van de staat
van het wegdek verslechteren.
Oorzaak van de storing onmiddellijk
door een werkplaats laten verhelpen.
Knippert
Het systeem is actief ingeschakeld.
Het motorvermogen kan worden be‐
grensd en de auto kan automatisch
iets worden afgeremd.

122Instrumenten en bedieningsorganen
Elektronische stabiliteitsregeling
(ESC) 3 183, Traction Control-sys‐
teem 3 182.
Traction Control-systeem
UIT
k brandt geel.
Het systeem wordt gedeactiveerd.
Voorverwarming
! brandt geel.
De voorverwarming is geactiveerd.
Wordt alleen bij lage buitentempera‐
turen ingeschakeld.
Roetfilter
% brandt of knippert geel.
Het dieselpartikelfilter moet gerege‐
nereerd worden.
Blijven rijden totdat % dooft. Laat het
motortoerental zo mogelijk niet onder
2000 omw/min dalen.Brandt
Het dieselpartikelfilter is vol. Start het
regeneratieproces zo spoedig moge‐
lijk.
Knippert
Het maximale vulniveau van het filter
is bereikt. Start het regeneratieproces
onmiddellijk om schade aan de motor te voorkomen.
Roetfilter 3 174, Stop-startsysteem
3 171.
Bandenspanningscontro‐
lesysteem
w brandt of knippert geel.
Brandt
Banden verliezen spanning. Meteen
stoppen en bandenspanning contro‐
leren.
Knippert Storing in het systeem of montage
van een wiel zonder druksensor (bijv.
reservewiel). Na 60–90 seconden
brandt de controlelamp continu. De
hulp van een werkplaats inroepen.Motoroliedruk
I brandt rood.
Brandt na het inschakelen van de ont‐ steking en dooft vlak na het starten
van de motor.
Brandt bij een draaiende motorVoorzichtig
Motorsmering wordt mogelijk on‐
derbroken. Dit kan aanleiding ge‐
ven tot motorschade en/of tot het
blokkeren van de aandrijfwielen.
1. Koppelingspedaal intrappen.
2. Versnellingsbak in neutrale stand zetten, keuzehendel in stand N
zetten.
3. Zo spoedig mogelijk de verkeers‐ stroom verlaten zonder hierbij an‐dere weggebruikers te hinderen.
4. Ontsteking uitschakelen.

Instrumenten en bedieningsorganen1239Waarschuwing
Bij uitgeschakelde motor gaat
remmen en sturen aanmerkelijk zwaarder. Tijdens een Autostop
werkt de rembekrachtigingseen‐
heid nog altijd.
Verwijder de sleutel niet voordat de auto stilstaat, anders kan het
stuurslot onverwacht ingescha‐
keld worden.
Het oliepeil controleren alvorens de hulp van een werkplaats in te roepen
3 233.
Te laag brandstofpeil i brandt of knippert geel.
Brandt
Peil in brandstoftank is te laag.
Knippert
Brandstofvoorraad opgebruikt. On‐
middellijk bijtanken. Tank nooit leeg‐
rijden.
Katalysator 3 175.
Dieselbrandstofsysteem ontluchten
3 238.
Startbeveiliging d knippert geel.
Storing in de startbeveiliging. De mo‐
tor kan niet worden gestart.
Motorvermogen
verminderd
# brandt geel.
Het motorvermogen is beperkt. De
hulp van een werkplaats inroepen.
Rijverlichting
8 brandt groen.
De rijverlichting is ingeschakeld
3 144.
Grootlicht
C brandt blauw.Brandt wanneer het grootlicht aan is
of tijdens een lichtsignaal 3 145 of
wanneer het grootlicht aan is met
grootlichtassistentie of intelligent ver‐
lichtingssysteem 3 147.
Grootlichtassistentie l brandt groen.
De grootlichtassistentie of het intelli‐
gent verlichtingssysteem is geacti‐
veerd 3 145, 3 147.
Adaptive Forward Lighting f brandt of knippert geel.
Brandt
Storing in het systeem.
De hulp van een werkplaats inroepen.
Knippert
Systeem overgeschakeld op symme‐ trisch dimlicht.

124Instrumenten en bedieningsorganen
Controlelamp f knippert na het in‐
schakelen van de ontsteking ca.
4 seconden om u eraan te herinneren dat het systeem is geactiveerd
3 147.
Automatische verlichting 3 145.
Mistlamp > brandt groen.
De voorste mistlampen zijn ingescha‐
keld 3 152.
Mistachterlicht
r brandt geel.
Het mistachterlicht is ingeschakeld
3 152.
Niveau sproeiervloeistof te
laag
G brandt geel.
Het niveau van de sproeiervloeistof is
te laag.
Sproeiervloeistof 3 236.Cruise control
m brandt wit of groen.
Brandt wit
Het systeem is ingeschakeld.
Brandt groen
De cruise control is actief.
Cruise control 3 187.
Adaptieve cruise control m brandt wit of groen.
Brandt wit
Het systeem is ingeschakeld.
Brandt groen Adaptieve cruise control is actief.
Adaptieve cruise control 3 190.
Voorligger gedetecteerd
A brandt groen.
Er is een voertuig in dezelfde rijstrook gedetecteerd.
Adaptieve cruise control 3 190, fron‐
taanrijdingswaarschuwing 3 197.Portier open
h brandt rood.
Een portier of de achterklep is ge‐
opend.

Instrumenten en bedieningsorganen125Informatiedisplays
Driver Information Center
Het Driver Information Centre (DIC)
zit in de instrumentengroep tussen
snelheidsmeter en toerenteller. Be‐
schikbaar als Midlevel-, Uplevel- of
Uplevel-Combi-display.
Midlevel-Display bevat:
■ dagteller algemeen
■ dagteller
■ een aantal controlelampen
■ boordinformatie
■ informatiemenu dagteller/brandstof
■ boordinformatie, in de vorm van cij‐
fercodes 3 132.
In het Uplevel-Display kunnen via het
indrukken van de knop MENU de vol‐
gende hoofdmenu's worden geselec‐
teerd:
■ Informatie- menu voertuig
■ Informatiemenu dagteller/brandst.
■ Menu prestaties
In het Uplevel-Combi-Display kunt u
menupagina's selecteren met de
toets MENU , bovenin het display ver‐
schijnen menusymbolen:
■ X Informatie- menu voertuig
■ W Informatiemenu dagteller/
brandst.
■ s Informatiemenu ECO
■ C Menu prestaties
Sommige functies op het display ver‐
schillen tussen onderweg of in stil‐
stand. Sommige functies zijn alleen
onderweg beschikbaar.
Persoonlijke instellingen 3 138. Op‐
geslagen instellingen 3 25.

126Instrumenten en bedieningsorganen
Menu’s en functies selecteren
U selecteert de menu's en functies
met de toetsen op de richtingaanwij‐
zerhendel.
Druk op de toets MENU om tussen de
menu's te schakelen of om vanuit een
submenu één niveau terug te gaan.
Draai aan het stelwiel om een menu-
optie te markeren of om een nume‐
rieke waarde in te stellen.
Druk op de toets SET/CLR om een
functie te kiezen of om een melding te
bevestigen.
Informatie- menu voertuig
Druk op de knop MENU om de
Informatie- menu voertuig te selecte‐
ren, of selecteer X op het Uplevel-
Combi-display.
Draai aan het stelwiel om een sub‐
menu te kiezen. Druk ter bevestiging
op de toets SET/CLR.
Volg de instructies in de submenu's.
Afhankelijk van de versie zijn moge‐
lijke submenu's:
■ Eenheid : u kunt de weergegeven
eenheden veranderen
■ Bandenspanning : controleert de
bandenspanning van alle banden onder het rijden 3 269
■ Bandenbelasting : selecteer de
bandenspanningscategorie vol‐
gens de huidige bandenspanning
3 269

Instrumenten en bedieningsorganen127
■Resterende levensduur olie : geeft
aan wanneer de motorolie ververst
en het filter vervangen moet wor‐
den 3 115
■ Snelheidswaarschuwing : bij over‐
schrijden van de ingestelde snel‐
heidslimiet klinkt er een geluidssig‐ naal
■ Verkeersbordherkenning : geeft
herkende verkeersborden weer
voor het huidige gedeelte van de
route 3 214
■ Volgafstand : geeft de afstand tot
een rijdende voorligger weer
3 202
Selectie en aanduiding kunnen afwij‐
ken in Midlevel-, Uplevel-, en Uplevel- Combi-display.
Informatiemenu dagteller/
brandst. Druk op de knop MENU om de
Informatiemenu dagteller/brandst. te
selecteren, of selecteer W op het
Uplevel-Combi-display.
Draai aan het stelwiel om een sub‐
menu te kiezen. Druk ter bevestiging op de toets SET/CLR.
■ Dagteller 1
■ Dagteller 2
■ Digitale snelheid

128Instrumenten en bedieningsorganen
Dagteller 2 en digitale snelheid zijn
alleen beschikbaar bij auto’s met een Uplevel- of Uplevel-Combi-display.
Zet de dagteller terug door gedu‐
rende enkele seconden op de knop
SET/CLR op de richtingaanwijzer‐
hendel te drukken of door met het
contact aan op de resetknop tussen
de snelheidsmeter en het Driver In‐
formation Center te drukken.
Bij auto’s met een boordcomputer zijn
meer submenu’s beschikbaar.
Selectie en aanduiding kunnen afwij‐
ken in Midlevel-, Uplevel-, en Uplevel- Combi-display.
Informatiemenu dagteller/brandstof,
tripcomputer 3 135.
Informatiemenu ECO Druk op de knop MENU om de s
op de bovenste regel op het Uplevel-
Combi-Display te selecteren.
Draai aan het stelwiel om een sub‐
menu te kiezen. Druk ter bevestiging
op de toets SET/CLR.Submenu's zijn:
■Schakelindicatie : De huidige ver‐
snelling wordt aangegeven binnen
een pijl. Het cijfer erboven geeft
aan dat de bestuurder omwille van
het brandstofverbruik moet op‐
schakelen.
Eco-indexdisplay : Het actuele
brandstofverbruik wordt aangege‐
ven op een segmentdisplay. Voor
zuinig rijden pas u uw rijeigen‐
schappen aan om de volle segmen‐
ten binnen het ECO-gebied te hou‐ den. Hoe meer segmenten er ge‐vuld zijn, hoe hoger het brandstof‐
verbruik. Tegelijkertijd wordt het ac‐
tuele brandstofverbruik aangege‐
ven.
■ Grootverbruikers : lijst met de groot‐
ste comfortverbruikers die momen‐
teel zijn ingeschakeld, worden
weergegeven in afnemende volg‐
orde. De mogelijke brandstofbe‐
sparing wordt aangegeven. Een uit‐
geschakelde verbruiker verdwijnt
van de lijst en de verbruikswaarde
wordt bijgewerkt.
Onder bepaalde omstandigheden
activeert de motor de achterruitver‐ warming automatisch om de motorzwaarder te belasten. In dat gevalwordt de achterruitverwarming
