OPEL ASTRA J 2014.5 Instruksjonsbok
Manufacturer: OPEL, Model Year: 2014.5, Model line: ASTRA J, Model: OPEL ASTRA J 2014.5Pages: 321, PDF Size: 10.11 MB
Page 41 of 321
Seter og sikkerhetsutstyr39
Horisontal justering
Dra hodestøtten framover for å ju‐
stere den horisontalt. Den låser seg i
flere posisjoner.
Hodestøtten settes i bakerste stilling
igjen ved å trekke den forover og
slippe den.
Hodestøtter på baksetene
Høydejustering
Trekk hodestøttene oppover eller
trykk på låsefjærene for å frigjøre og
skyve hodestøtten nedover.
Demontere
Trykk på begge låsehakene, trekk
hodestøtten opp og ta den ut.
Aktive hodestøtter
Ved påkjørsel bakfra beveger de
fremre delene av de aktive hodestøt‐
tene seg litt forover. Dermed støttes
hodet slik at faren for nakkeslengska‐ der reduseres.
Les dette
Godkjent tilbehør skal bare festes
når setet ikke er i bruk.

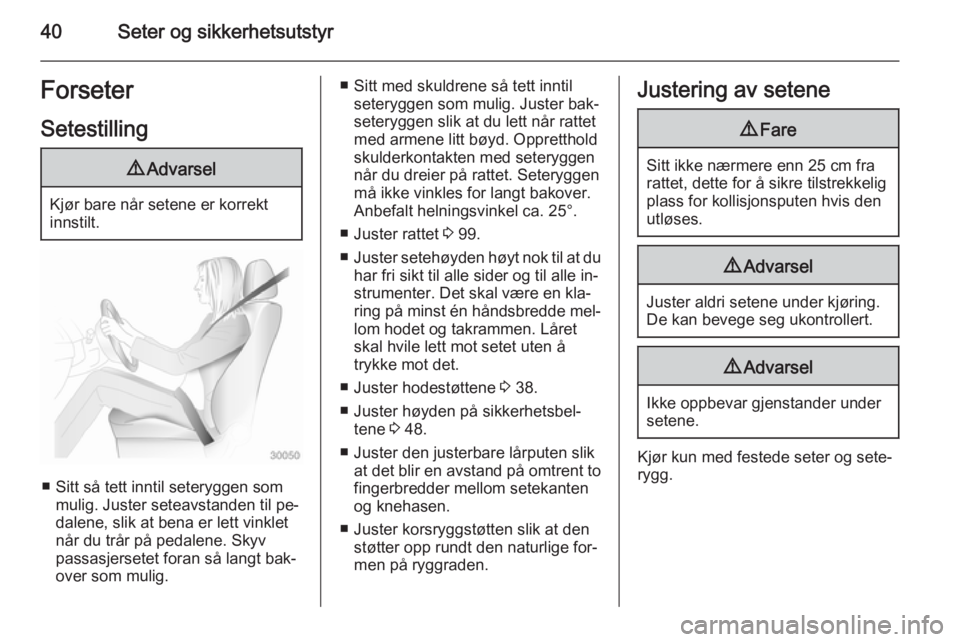

Page 42 of 321
40Seter og sikkerhetsutstyrForseter
Setestilling9 Advarsel
Kjør bare når setene er korrekt
innstilt.
■ Sitt så tett inntil seteryggen som mulig. Juster seteavstanden til pe‐
dalene, slik at bena er lett vinklet
når du trår på pedalene. Skyv
passasjersetet foran så langt bak‐ over som mulig.
■ Sitt med skuldrene så tett inntil seteryggen som mulig. Juster bak‐
seteryggen slik at du lett når rattet
med armene litt bøyd. Oppretthold
skulderkontakten med seteryggen
når du dreier på rattet. Seteryggen
må ikke vinkles for langt bakover.
Anbefalt helningsvinkel ca. 25°.
■ Juster rattet 3 99.
■ Juster setehøyden høyt nok til at du
har fri sikt til alle sider og til alle in‐
strumenter. Det skal være en kla‐
ring på minst én håndsbredde mel‐
lom hodet og takrammen. Låret
skal hvile lett mot setet uten å
trykke mot det.
■ Juster hodestøttene 3 38.
■ Juster høyden på sikkerhetsbel‐ tene 3 48.
■ Juster den justerbare lårputen slik at det blir en avstand på omtrent tofingerbredder mellom setekanten
og knehasen.
■ Juster korsryggstøtten slik at den støtter opp rundt den naturlige for‐
men på ryggraden.Justering av setene9 Fare
Sitt ikke nærmere enn 25 cm fra
rattet, dette for å sikre tilstrekkelig
plass for kollisjonsputen hvis den
utløses.
9 Advarsel
Juster aldri setene under kjøring.
De kan bevege seg ukontrollert.
9 Advarsel
Ikke oppbevar gjenstander under
setene.
Kjør kun med festede seter og sete‐
rygg.

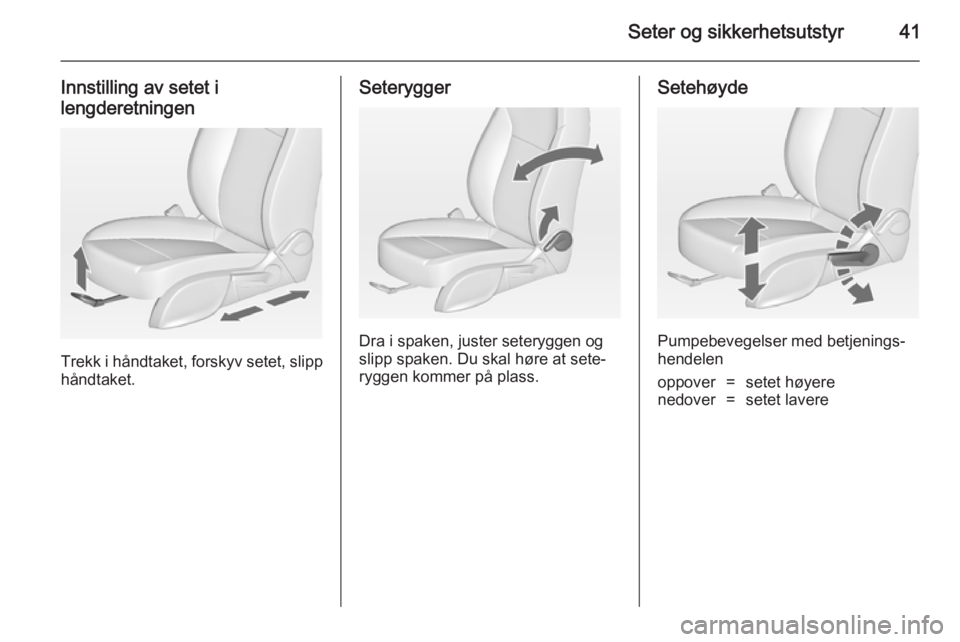

Page 43 of 321
Seter og sikkerhetsutstyr41
Innstilling av setet ilengderetningen
Trekk i håndtaket, forskyv setet, slipp
håndtaket.
Seterygger
Dra i spaken, juster seteryggen og
slipp spaken. Du skal høre at sete‐
ryggen kommer på plass.
Setehøyde
Pumpebevegelser med betjenings‐
hendelen
oppover=setet høyerenedover=setet lavere

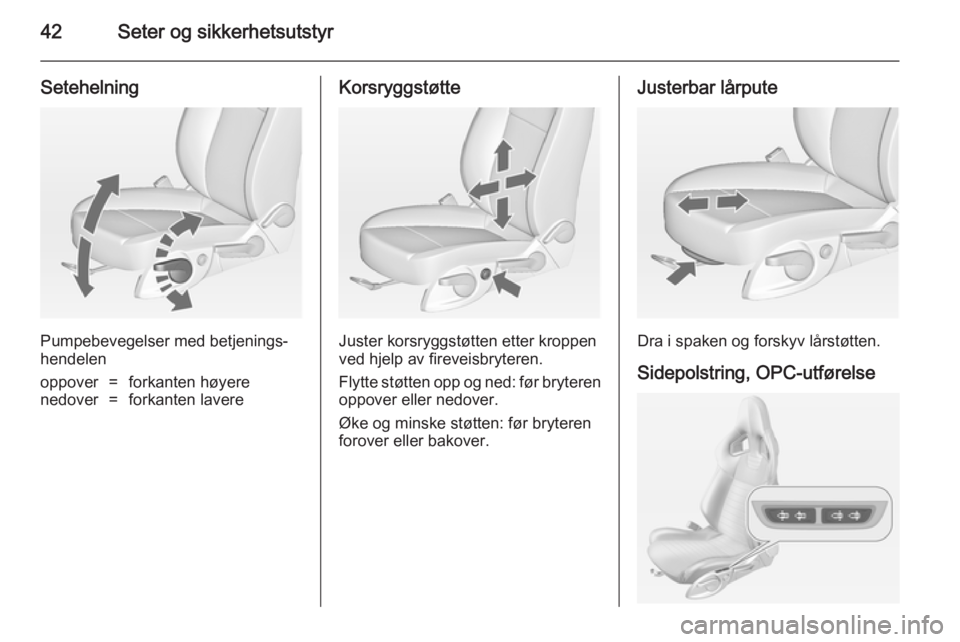

Page 44 of 321
42Seter og sikkerhetsutstyr
Setehelning
Pumpebevegelser med betjenings‐
hendelen
oppover=forkanten høyerenedover=forkanten lavereKorsryggstøtte
Juster korsryggstøtten etter kroppen
ved hjelp av fireveisbryteren.
Flytte støtten opp og ned: før bryteren oppover eller nedover.
Øke og minske støtten: før bryteren
forover eller bakover.
Justerbar lårpute
Dra i spaken og forskyv lårstøtten.
Sidepolstring, OPC-utførelse

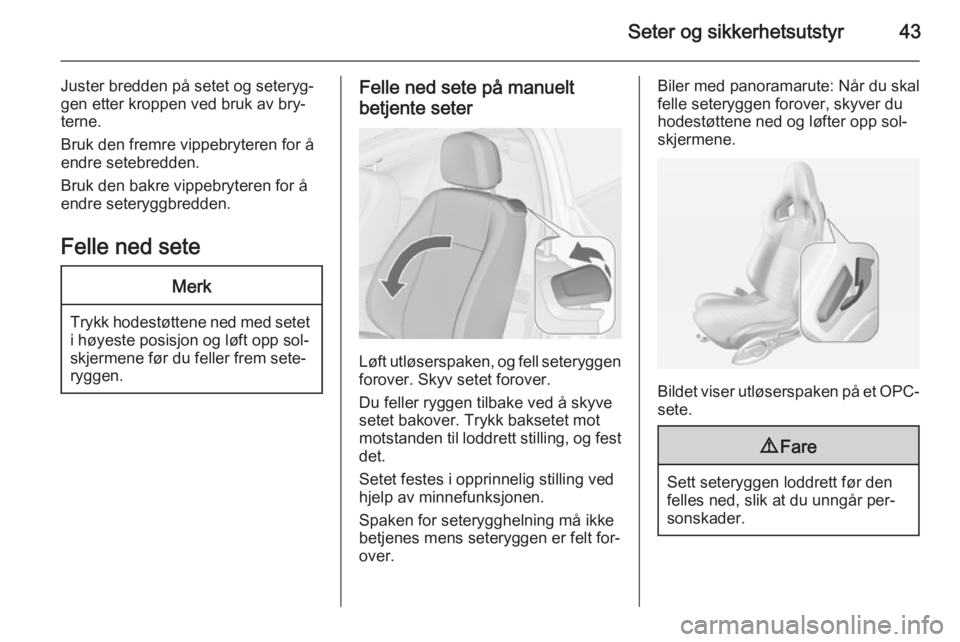

Page 45 of 321
Seter og sikkerhetsutstyr43
Juster bredden på setet og seteryg‐
gen etter kroppen ved bruk av bry‐
terne.
Bruk den fremre vippebryteren for å
endre setebredden.
Bruk den bakre vippebryteren for å
endre seteryggbredden.
Felle ned seteMerk
Trykk hodestøttene ned med setet i høyeste posisjon og løft opp sol‐
skjermene før du feller frem sete‐
ryggen.
Felle ned sete på manuelt
betjente seter
Løft utløserspaken, og fell seteryggen
forover. Skyv setet forover.
Du feller ryggen tilbake ved å skyve
setet bakover. Trykk baksetet mot
motstanden til loddrett stilling, og fest
det.
Setet festes i opprinnelig stilling ved
hjelp av minnefunksjonen.
Spaken for seterygghelning må ikke
betjenes mens seteryggen er felt for‐
over.
Biler med panoramarute: Når du skal
felle seteryggen forover, skyver du
hodestøttene ned og løfter opp sol‐
skjermene.
Bildet viser utløserspaken på et OPC-
sete.
9 Fare
Sett seteryggen loddrett før den
felles ned, slik at du unngår per‐ sonskader.

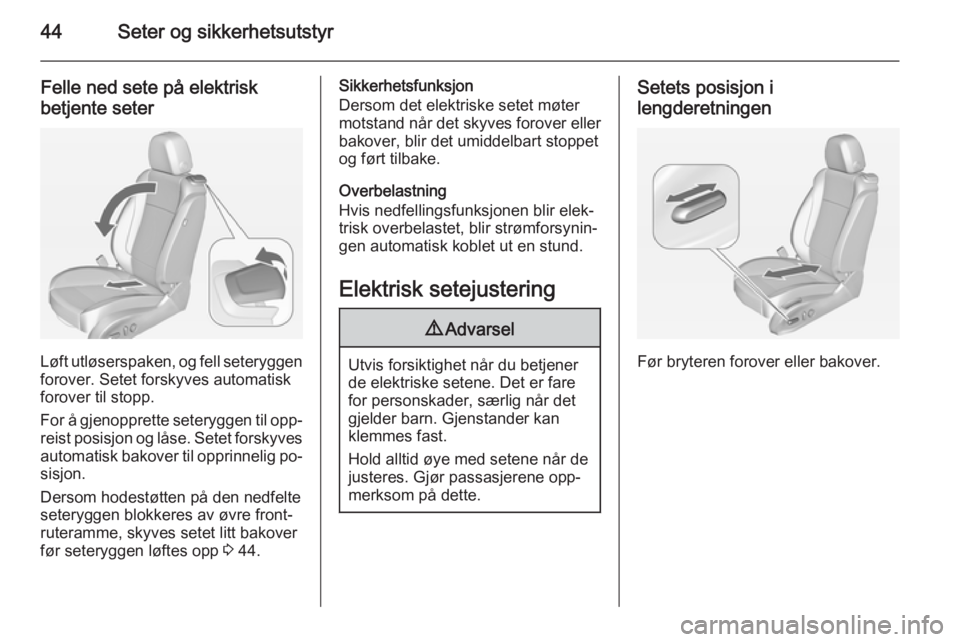

Page 46 of 321
44Seter og sikkerhetsutstyr
Felle ned sete på elektriskbetjente seter
Løft utløserspaken, og fell seteryggen
forover. Setet forskyves automatisk
forover til stopp.
For å gjenopprette seteryggen til opp‐ reist posisjon og låse. Setet forskyves
automatisk bakover til opprinnelig po‐
sisjon.
Dersom hodestøtten på den nedfelte
seteryggen blokkeres av øvre front‐
ruteramme, skyves setet litt bakover
før seteryggen løftes opp 3 44.
Sikkerhetsfunksjon
Dersom det elektriske setet møter
motstand når det skyves forover eller bakover, blir det umiddelbart stoppet
og ført tilbake.
Overbelastning
Hvis nedfellingsfunksjonen blir elek‐
trisk overbelastet, blir strømforsynin‐
gen automatisk koblet ut en stund.
Elektrisk setejustering9 Advarsel
Utvis forsiktighet når du betjener
de elektriske setene. Det er fare
for personskader, særlig når det gjelder barn. Gjenstander kan
klemmes fast.
Hold alltid øye med setene når de justeres. Gjør passasjerene opp‐
merksom på dette.
Setets posisjon i
lengderetningen
Før bryteren forover eller bakover.

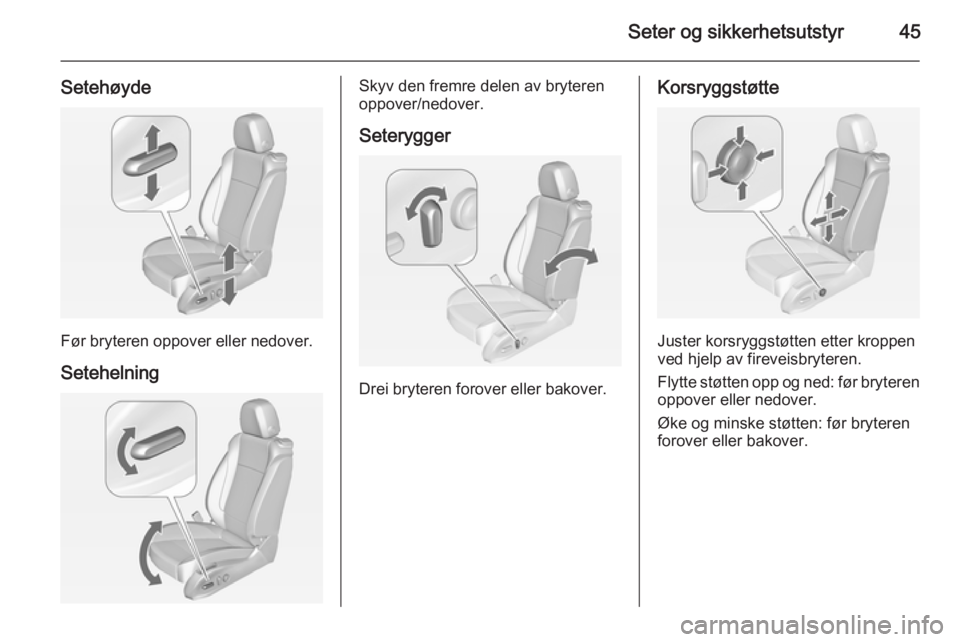

Page 47 of 321
Seter og sikkerhetsutstyr45
Setehøyde
Før bryteren oppover eller nedover.Setehelning
Skyv den fremre delen av bryteren
oppover/nedover.
Seterygger
Drei bryteren forover eller bakover.
Korsryggstøtte
Juster korsryggstøtten etter kroppen
ved hjelp av fireveisbryteren.
Flytte støtten opp og ned: før bryteren oppover eller nedover.
Øke og minske støtten: før bryteren
forover eller bakover.
Page 48 of 321
46Seter og sikkerhetsutstyr
Justerbar lårpute
Dra i spaken og forskyv lårstøtten.
Overbelastning
Hvis setene blir elektrisk overbelas‐
tet, blir strømforsyningen automatisk
koblet ut en stund.
Armlene
Armlenet kan skyves 10 cm frem. Un‐
der armlenet er det et oppbevarings‐
rom.
Oppbevaringsplass under armlenet
3 62.
Oppvarming
Avhengig av ønsket varmeeffekt tryk‐
ker du på knappen ß for det enkelte
setet én eller flere ganger. Kontrol‐
lampen i knappen viser innstillingen.
Langvarig innstilling på det høyeste
nivået anbefales ikke for personer
med ømfintlig hud.
Seteoppvarmingen virker når mo‐ toren er i gang og ved Autostopp.
Stopp/start-system 3 159.

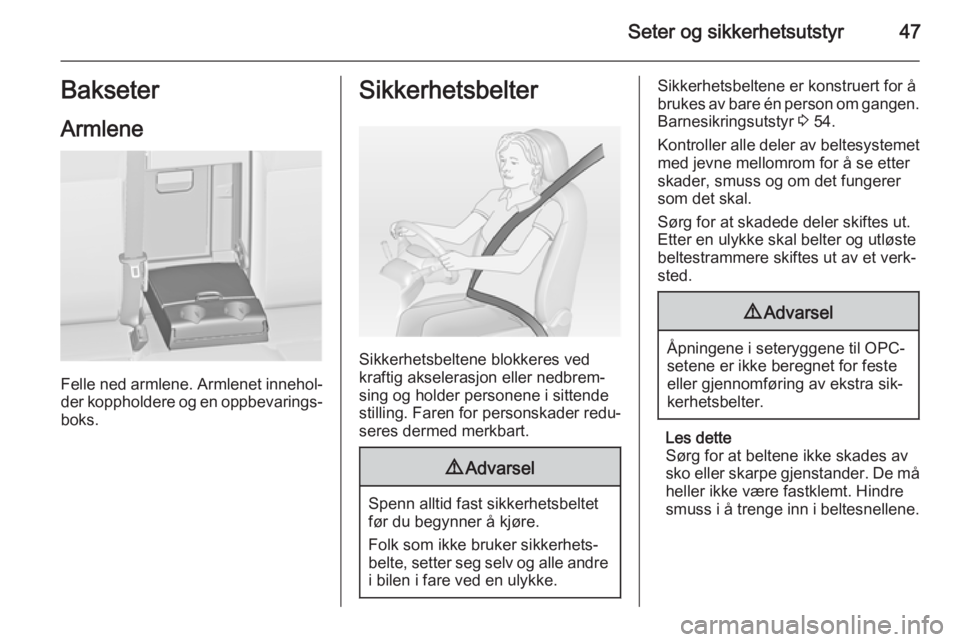

Page 49 of 321
Seter og sikkerhetsutstyr47Bakseter
Armlene
Felle ned armlene. Armlenet innehol‐ der koppholdere og en oppbevarings‐
boks.
Sikkerhetsbelter
Sikkerhetsbeltene blokkeres ved
kraftig akselerasjon eller nedbrem‐
sing og holder personene i sittende stilling. Faren for personskader redu‐
seres dermed merkbart.
9 Advarsel
Spenn alltid fast sikkerhetsbeltet
før du begynner å kjøre.
Folk som ikke bruker sikkerhets‐
belte, setter seg selv og alle andre i bilen i fare ved en ulykke.
Sikkerhetsbeltene er konstruert for å
brukes av bare én person om gangen. Barnesikringsutstyr 3 54.
Kontroller alle deler av beltesystemet
med jevne mellomrom for å se etter
skader, smuss og om det fungerer
som det skal.
Sørg for at skadede deler skiftes ut.
Etter en ulykke skal belter og utløste
beltestrammere skiftes ut av et verk‐
sted.9 Advarsel
Åpningene i seteryggene til OPC-
setene er ikke beregnet for feste
eller gjennomføring av ekstra sik‐
kerhetsbelter.
Les dette
Sørg for at beltene ikke skades av
sko eller skarpe gjenstander. De må heller ikke være fastklemt. Hindre
smuss i å trenge inn i beltesnellene.

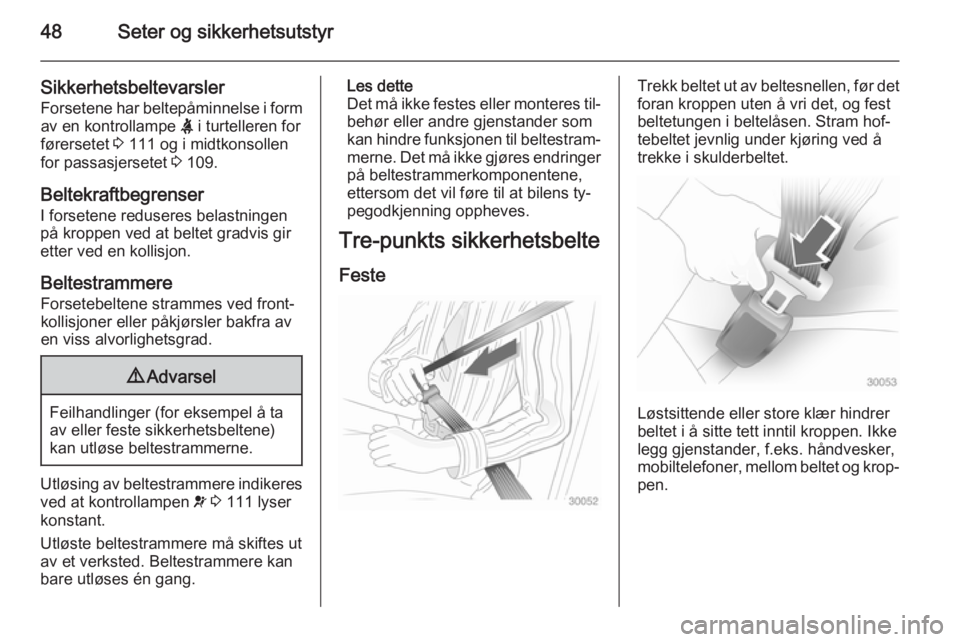

Page 50 of 321
48Seter og sikkerhetsutstyr
SikkerhetsbeltevarslerForsetene har beltepåminnelse i form
av en kontrollampe X i turtelleren for
førersetet 3 111 og i midtkonsollen
for passasjersetet 3 109.
Beltekraftbegrenser I forsetene reduseres belastningen
på kroppen ved at beltet gradvis gir
etter ved en kollisjon.
BeltestrammereForsetebeltene strammes ved front‐
kollisjoner eller påkjørsler bakfra av
en viss alvorlighetsgrad.9 Advarsel
Feilhandlinger (for eksempel å ta
av eller feste sikkerhetsbeltene) kan utløse beltestrammerne.
Utløsing av beltestrammere indikeres
ved at kontrollampen v 3 111 lyser
konstant.
Utløste beltestrammere må skiftes ut
av et verksted. Beltestrammere kan
bare utløses én gang.
Les dette
Det må ikke festes eller monteres til‐ behør eller andre gjenstander som
kan hindre funksjonen til beltestram‐
merne. Det må ikke gjøres endringer på beltestrammerkomponentene,
ettersom det vil føre til at bilens ty‐
pegodkjenning oppheves.
Tre-punkts sikkerhetsbelte
FesteTrekk beltet ut av beltesnellen, før det foran kroppen uten å vri det, og fest
beltetungen i beltelåsen. Stram hof‐
tebeltet jevnlig under kjøring ved å trekke i skulderbeltet.
Løstsittende eller store klær hindrer
beltet i å sitte tett inntil kroppen. Ikke
legg gjenstander, f.eks. håndvesker,
mobiltelefoner, mellom beltet og krop‐
pen.
