OPEL ASTRA J 2014.5 Instruksjonsbok

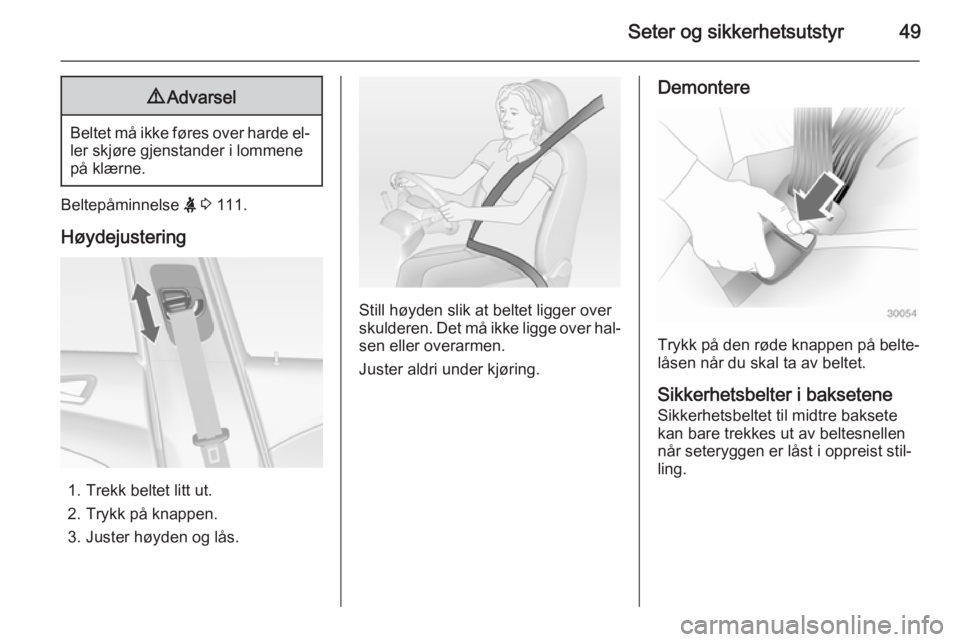

Seter og sikkerhetsutstyr499Advarsel
Beltet må ikke føres over harde el‐
ler skjøre gjenstander i lommene
på klærne.
Beltepåminnelse X 3 111.
Høydejustering
1. Trekk beltet litt ut.
2. Trykk på knappen.
3. Juster høyden og lås.
Still høyden slik at beltet ligger over
skulderen. Det må ikke ligge over hal‐
sen eller overarmen.
Juster aldri under kjøring.
Demontere
Trykk på den røde knappen på belte‐ låsen når du skal ta av beltet.
Sikkerhetsbelter i baksetene
Sikkerhetsbeltet til midtre baksete kan bare trekkes ut av beltesnellen
når seteryggen er låst i oppreist stil‐
ling.

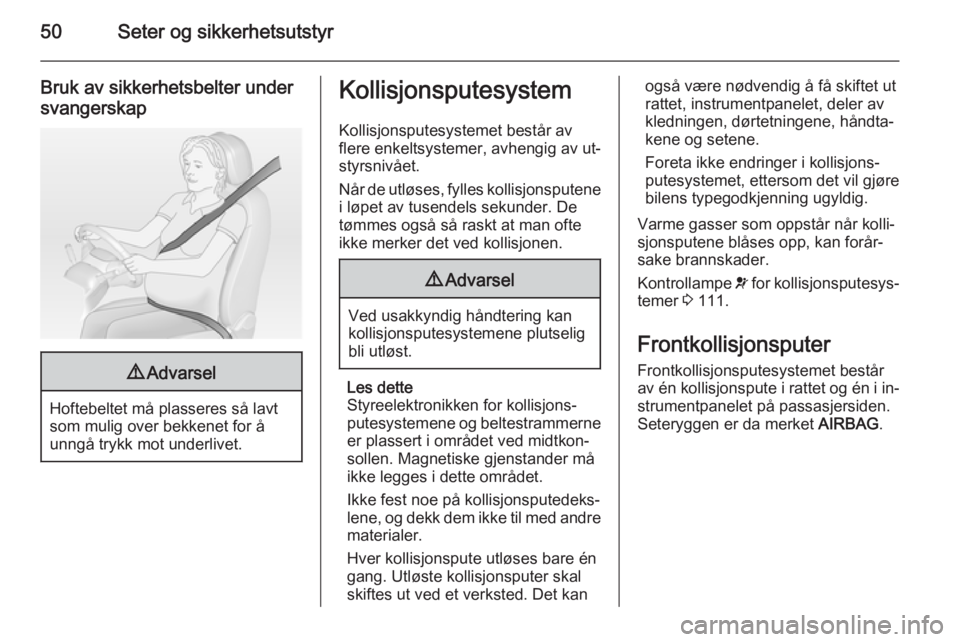

50Seter og sikkerhetsutstyr
Bruk av sikkerhetsbelter undersvangerskap9 Advarsel
Hoftebeltet må plasseres så lavt
som mulig over bekkenet for å
unngå trykk mot underlivet.
Kollisjonsputesystem
Kollisjonsputesystemet består av
flere enkeltsystemer, avhengig av ut‐
styrsnivået.
Når de utløses, fylles kollisjonsputene
i løpet av tusendels sekunder. De
tømmes også så raskt at man ofte
ikke merker det ved kollisjonen.9 Advarsel
Ved usakkyndig håndtering kan
kollisjonsputesystemene plutselig
bli utløst.
Les dette
Styreelektronikken for kollisjons‐ putesystemene og beltestrammerne er plassert i området ved midtkon‐
sollen. Magnetiske gjenstander må ikke legges i dette området.
Ikke fest noe på kollisjonsputedeks‐
lene, og dekk dem ikke til med andre
materialer.
Hver kollisjonspute utløses bare én
gang. Utløste kollisjonsputer skal
skiftes ut ved et verksted. Det kan
også være nødvendig å få skiftet ut
rattet, instrumentpanelet, deler av
kledningen, dørtetningene, håndta‐
kene og setene.
Foreta ikke endringer i kollisjons‐
putesystemet, ettersom det vil gjøre
bilens typegodkjenning ugyldig.
Varme gasser som oppstår når kolli‐
sjonsputene blåses opp, kan forår‐
sake brannskader.
Kontrollampe v for kollisjonsputesys‐
temer 3 111.
Frontkollisjonsputer Frontkollisjonsputesystemet består
av én kollisjonspute i rattet og én i in‐ strumentpanelet på passasjersiden.
Seteryggen er da merket AIRBAG.

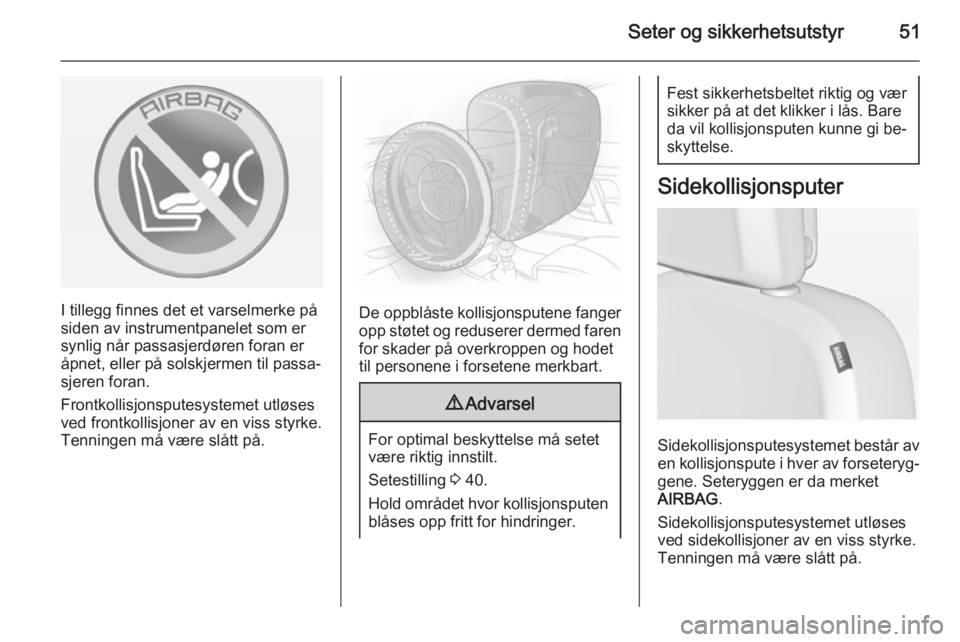

Seter og sikkerhetsutstyr51
I tillegg finnes det et varselmerke på
siden av instrumentpanelet som er
synlig når passasjerdøren foran er
åpnet, eller på solskjermen til passa‐
sjeren foran.
Frontkollisjonsputesystemet utløses
ved frontkollisjoner av en viss styrke.
Tenningen må være slått på.De oppblåste kollisjonsputene fanger opp støtet og reduserer dermed faren
for skader på overkroppen og hodet
til personene i forsetene merkbart.
9 Advarsel
For optimal beskyttelse må setet
være riktig innstilt.
Setestilling 3 40.
Hold området hvor kollisjonsputen blåses opp fritt for hindringer.
Fest sikkerhetsbeltet riktig og vær
sikker på at det klikker i lås. Bare
da vil kollisjonsputen kunne gi be‐ skyttelse.
Sidekollisjonsputer
Sidekollisjonsputesystemet består av
en kollisjonspute i hver av forseteryg‐ gene. Seteryggen er da merket
AIRBAG .
Sidekollisjonsputesystemet utløses
ved sidekollisjoner av en viss styrke.
Tenningen må være slått på.

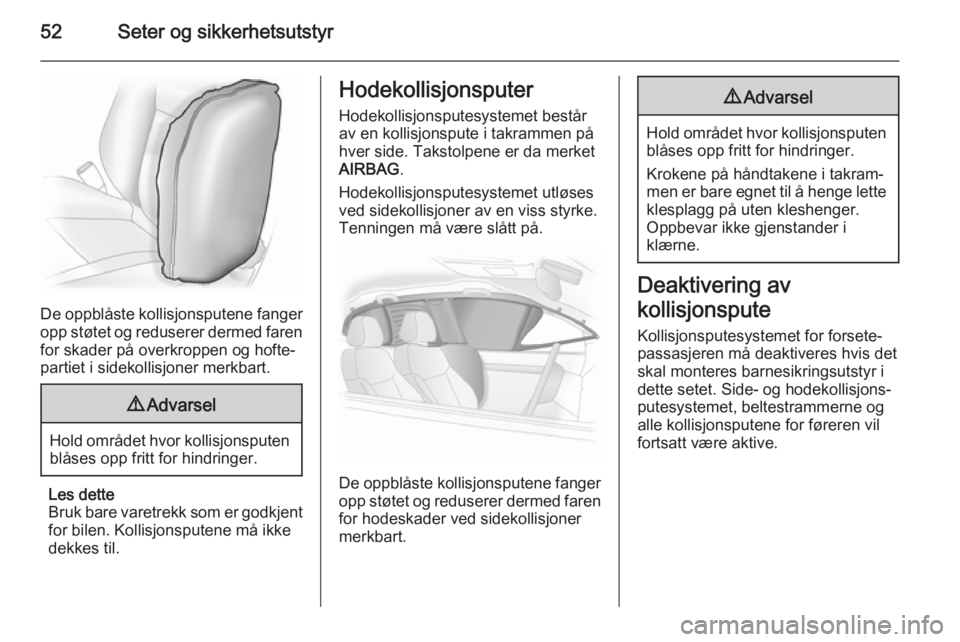

52Seter og sikkerhetsutstyr
De oppblåste kollisjonsputene fangeropp støtet og reduserer dermed faren
for skader på overkroppen og hofte‐
partiet i sidekollisjoner merkbart.
9 Advarsel
Hold området hvor kollisjonsputen
blåses opp fritt for hindringer.
Les dette
Bruk bare varetrekk som er godkjent for bilen. Kollisjonsputene må ikke
dekkes til.
Hodekollisjonsputer
Hodekollisjonsputesystemet består
av en kollisjonspute i takrammen på
hver side. Takstolpene er da merket AIRBAG .
Hodekollisjonsputesystemet utløses
ved sidekollisjoner av en viss styrke.
Tenningen må være slått på.
De oppblåste kollisjonsputene fanger opp støtet og reduserer dermed faren
for hodeskader ved sidekollisjoner
merkbart.
9 Advarsel
Hold området hvor kollisjonsputen
blåses opp fritt for hindringer.
Krokene på håndtakene i takram‐
men er bare egnet til å henge lette
klesplagg på uten kleshenger.
Oppbevar ikke gjenstander i
klærne.
Deaktivering av
kollisjonspute
Kollisjonsputesystemet for forsete‐
passasjeren må deaktiveres hvis det skal monteres barnesikringsutstyr i
dette setet. Side- og hodekollisjons‐
putesystemet, beltestrammerne og
alle kollisjonsputene for føreren vil fortsatt være aktive.

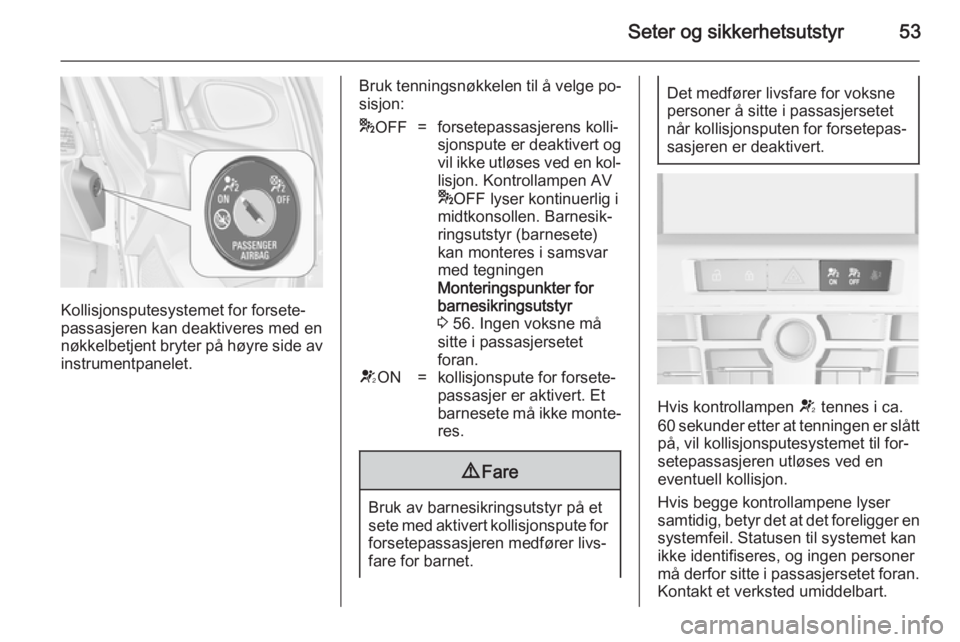

Seter og sikkerhetsutstyr53
Kollisjonsputesystemet for forsete‐
passasjeren kan deaktiveres med en
nøkkelbetjent bryter på høyre side av
instrumentpanelet.
Bruk tenningsnøkkelen til å velge po‐
sisjon:* OFF=forsetepassasjerens kolli‐
sjonspute er deaktivert og
vil ikke utløses ved en kol‐ lisjon. Kontrollampen AV
* OFF lyser kontinuerlig i
midtkonsollen. Barnesik‐
ringsutstyr (barnesete)
kan monteres i samsvar
med tegningen
Monteringspunkter for
barnesikringsutstyr
3 56. Ingen voksne må
sitte i passasjersetet
foran.V ON=kollisjonspute for forsete‐
passasjer er aktivert. Et
barnesete må ikke monte‐
res.9 Fare
Bruk av barnesikringsutstyr på et
sete med aktivert kollisjonspute for forsetepassasjeren medfører livs‐
fare for barnet.
Det medfører livsfare for voksne
personer å sitte i passasjersetet når kollisjonsputen for forsetepas‐
sasjeren er deaktivert.
Hvis kontrollampen V tennes i ca.
60 sekunder etter at tenningen er slått
på, vil kollisjonsputesystemet til for‐
setepassasjeren utløses ved en
eventuell kollisjon.
Hvis begge kontrollampene lyser
samtidig, betyr det at det foreligger en systemfeil. Statusen til systemet kan
ikke identifiseres, og ingen personer
må derfor sitte i passasjersetet foran.
Kontakt et verksted umiddelbart.

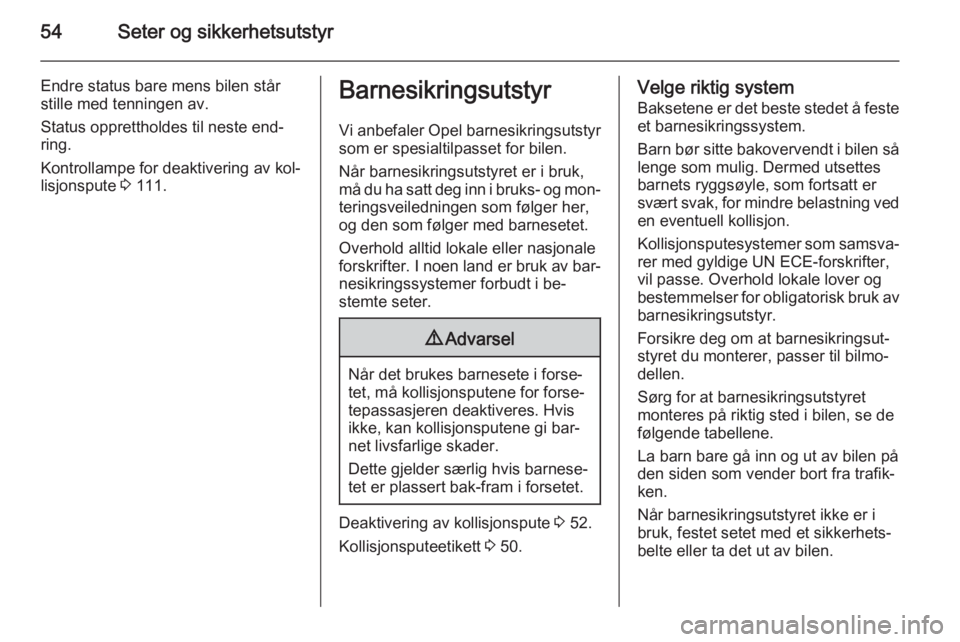

54Seter og sikkerhetsutstyr
Endre status bare mens bilen står
stille med tenningen av.
Status opprettholdes til neste end‐
ring.
Kontrollampe for deaktivering av kol‐
lisjonspute 3 111.Barnesikringsutstyr
Vi anbefaler Opel barnesikringsutstyr
som er spesialtilpasset for bilen.
Når barnesikringsutstyret er i bruk,
må du ha satt deg inn i bruks- og mon‐ teringsveiledningen som følger her,
og den som følger med barnesetet.
Overhold alltid lokale eller nasjonale
forskrifter. I noen land er bruk av bar‐
nesikringssystemer forbudt i be‐
stemte seter.9 Advarsel
Når det brukes barnesete i forse‐
tet, må kollisjonsputene for forse‐
tepassasjeren deaktiveres. Hvis ikke, kan kollisjonsputene gi bar‐
net livsfarlige skader.
Dette gjelder særlig hvis barnese‐
tet er plassert bak-fram i forsetet.
Deaktivering av kollisjonspute 3 52.
Kollisjonsputeetikett 3 50.
Velge riktig system
Baksetene er det beste stedet å feste
et barnesikringssystem.
Barn bør sitte bakovervendt i bilen så lenge som mulig. Dermed utsettes
barnets ryggsøyle, som fortsatt er
svært svak, for mindre belastning ved
en eventuell kollisjon.
Kollisjonsputesystemer som samsva‐ rer med gyldige UN ECE-forskrifter,
vil passe. Overhold lokale lover og
bestemmelser for obligatorisk bruk av
barnesikringsutstyr.
Forsikre deg om at barnesikringsut‐
styret du monterer, passer til bilmo‐
dellen.
Sørg for at barnesikringsutstyret
monteres på riktig sted i bilen, se de
følgende tabellene.
La barn bare gå inn og ut av bilen på
den siden som vender bort fra trafik‐
ken.
Når barnesikringsutstyret ikke er i
bruk, festet setet med et sikkerhets‐
belte eller ta det ut av bilen.

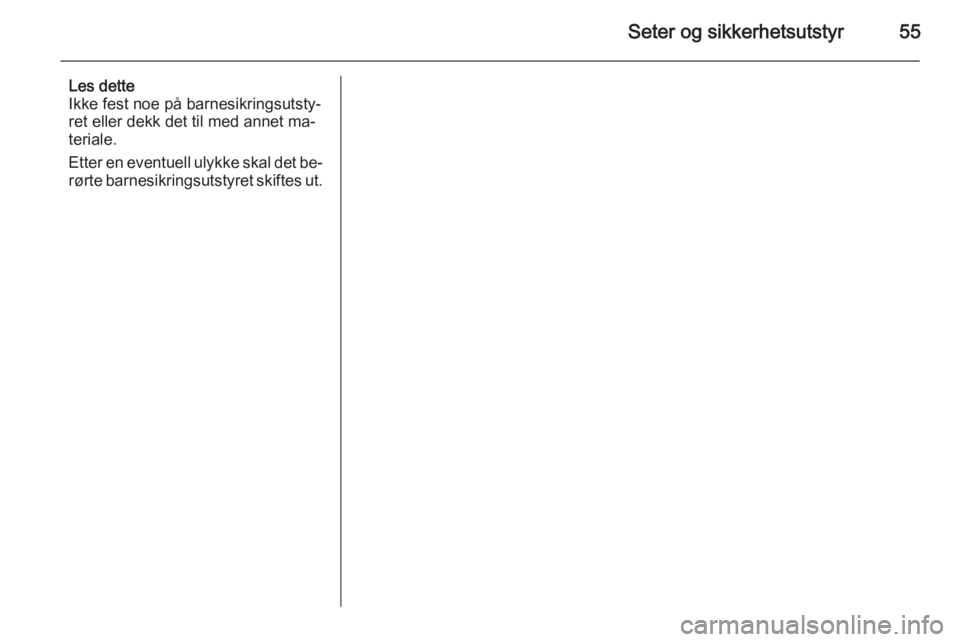

Seter og sikkerhetsutstyr55
Les dette
Ikke fest noe på barnesikringsutsty‐
ret eller dekk det til med annet ma‐
teriale.
Etter en eventuell ulykke skal det be‐
rørte barnesikringsutstyret skiftes ut.

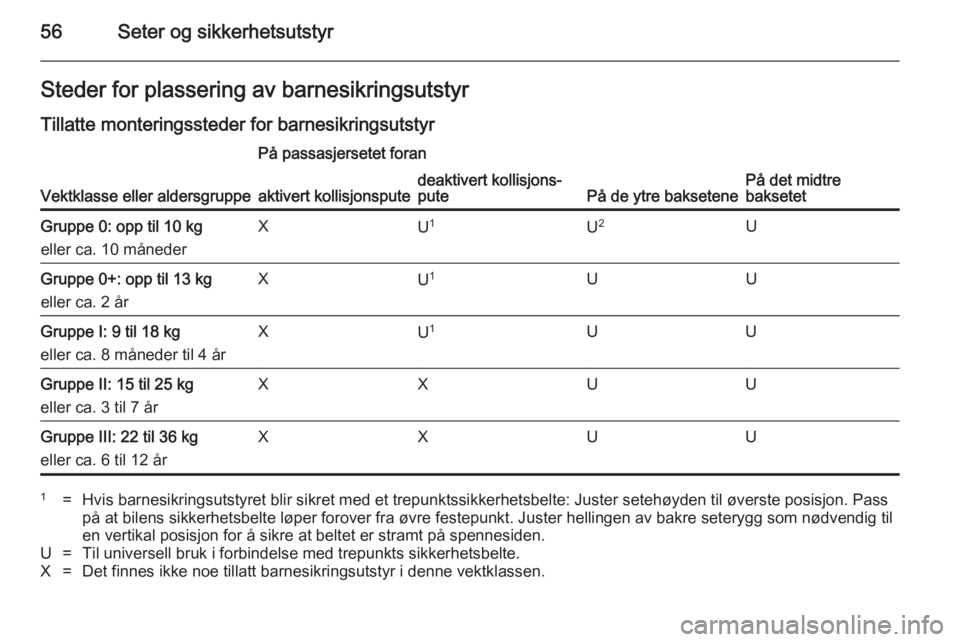

56Seter og sikkerhetsutstyrSteder for plassering av barnesikringsutstyrTillatte monteringssteder for barnesikringsutstyr
Vektklasse eller aldersgruppe
På passasjersetet foran
På de ytre baksetenePå det midtre
baksetetaktivert kollisjonsputedeaktivert kollisjons‐
puteGruppe 0: opp til 10 kg
eller ca. 10 månederXU 1U2UGruppe 0+: opp til 13 kg
eller ca. 2 årXU 1UUGruppe I: 9 til 18 kg
eller ca. 8 måneder til 4 årXU 1UUGruppe II: 15 til 25 kg
eller ca. 3 til 7 årXXUUGruppe III: 22 til 36 kg
eller ca. 6 til 12 årXXUU1=Hvis barnesikringsutstyret blir sikret med et trepunktssikkerhetsbelte: Juster setehøyden til øverste posisjon. Pass
på at bilens sikkerhetsbelte løper forover fra øvre festepunkt. Juster hellingen av bakre seterygg som nødvendig til
en vertikal posisjon for å sikre at beltet er stramt på spennesiden.U=Til universell bruk i forbindelse med trepunkts sikkerhetsbelte.X=Det finnes ikke noe tillatt barnesikringsutstyr i denne vektklassen.

Seter og sikkerhetsutstyr57

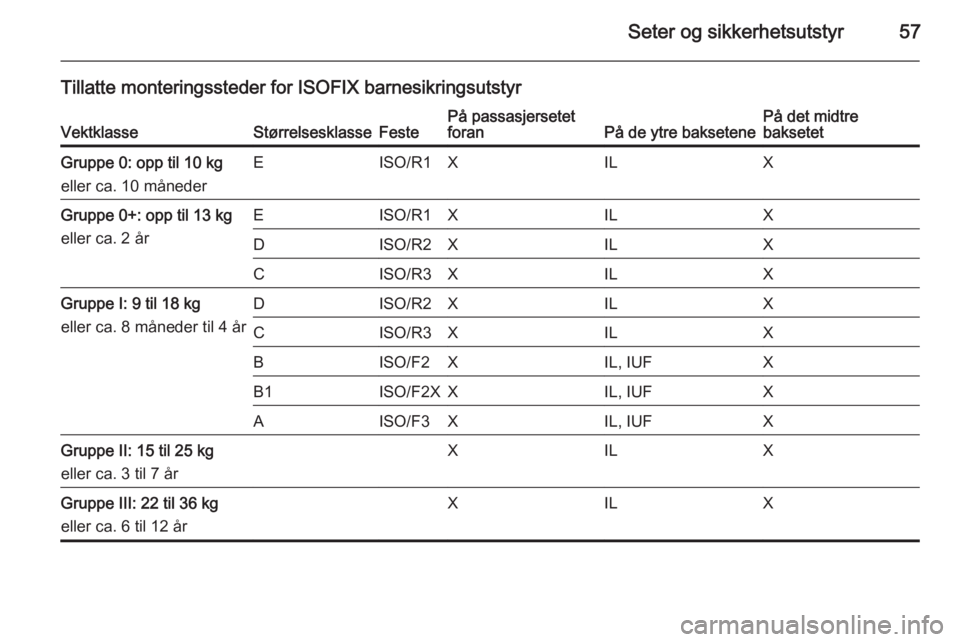

Tillatte monteringssteder for ISOFIX barnesikringsutstyrVektklasseStørrelsesklasseFestePå passasjersetet
foranPå de ytre baksetenePå det midtre
baksetetGruppe 0: opp til 10 kg
eller ca. 10 månederEISO/R1XILXGruppe 0+: opp til 13 kg
eller ca. 2 årEISO/R1XILXDISO/R2XILXCISO/R3XILXGruppe I: 9 til 18 kg
eller ca. 8 måneder til 4 årDISO/R2XILXCISO/R3XILXBISO/F2XIL, IUFXB1ISO/F2XXIL, IUFXAISO/F3XIL, IUFXGruppe II: 15 til 25 kg
eller ca. 3 til 7 årXILXGruppe III: 22 til 36 kg
eller ca. 6 til 12 årXILX

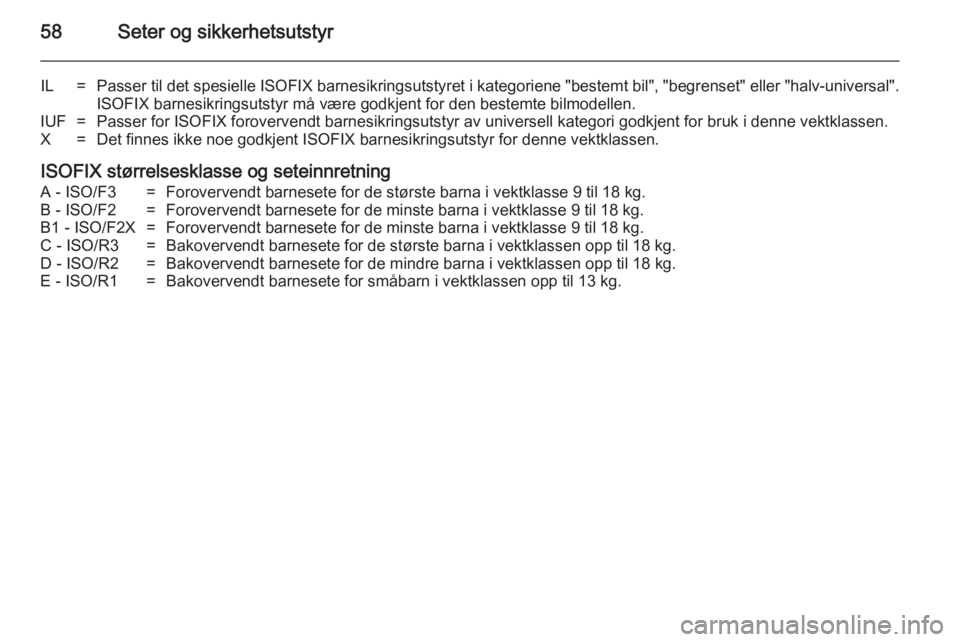

58Seter og sikkerhetsutstyr
IL=Passer til det spesielle ISOFIX barnesikringsutstyret i kategoriene "bestemt bil", "begrenset" eller "halv-universal".
ISOFIX barnesikringsutstyr må være godkjent for den bestemte bilmodellen.IUF=Passer for ISOFIX forovervendt barnesikringsutstyr av universell kategori godkjent for bruk i denne vektklassen.X=Det finnes ikke noe godkjent ISOFIX barnesikringsutstyr for denne vektklassen.
ISOFIX størrelsesklasse og seteinnretning
A - ISO/F3=Forovervendt barnesete for de største barna i vektklasse 9 til 18 kg.B - ISO/F2=Forovervendt barnesete for de minste barna i vektklasse 9 til 18 kg.B1 - ISO/F2X=Forovervendt barnesete for de minste barna i vektklasse 9 til 18 kg.C - ISO/R3=Bakovervendt barnesete for de største barna i vektklassen opp til 18 kg.D - ISO/R2=Bakovervendt barnesete for de mindre barna i vektklassen opp til 18 kg.E - ISO/R1=Bakovervendt barnesete for småbarn i vektklassen opp til 13 kg.
