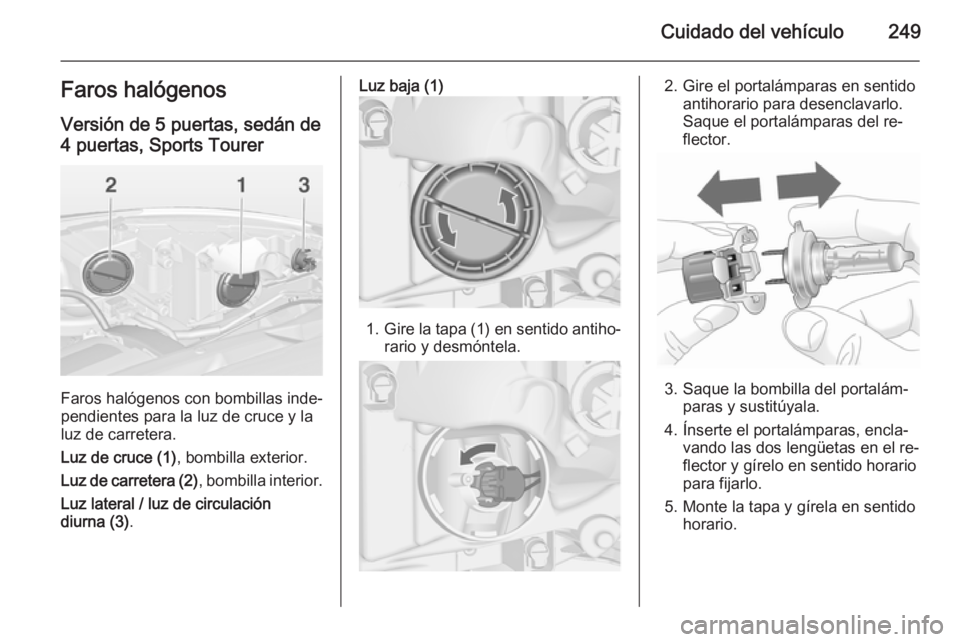

Cuidado del vehículo249Faros halógenos
Versión de 5 puertas, sedán de
4 puertas, Sports Tourer
Faros halógenos con bombillas inde‐
pendientes para la luz de cruce y la
luz de carretera.
Luz de cruce (1) , bombilla exterior.
Luz de carretera (2) , bombilla interior.
Luz lateral / luz de circulación
diurna (3) .
Luz baja (1)
1.Gire la tapa (1) en sentido antiho‐
rario y desmóntela.
2. Gire el portalámparas en sentido antihorario para desenclavarlo.
Saque el portalámparas del re‐
flector.
3. Saque la bombilla del portalám‐ paras y sustitúyala.
4. Ínserte el portalámparas, encla‐ vando las dos lengüetas en el re‐flector y gírelo en sentido horario
para fijarlo.
5. Monte la tapa y gírela en sentido horario.

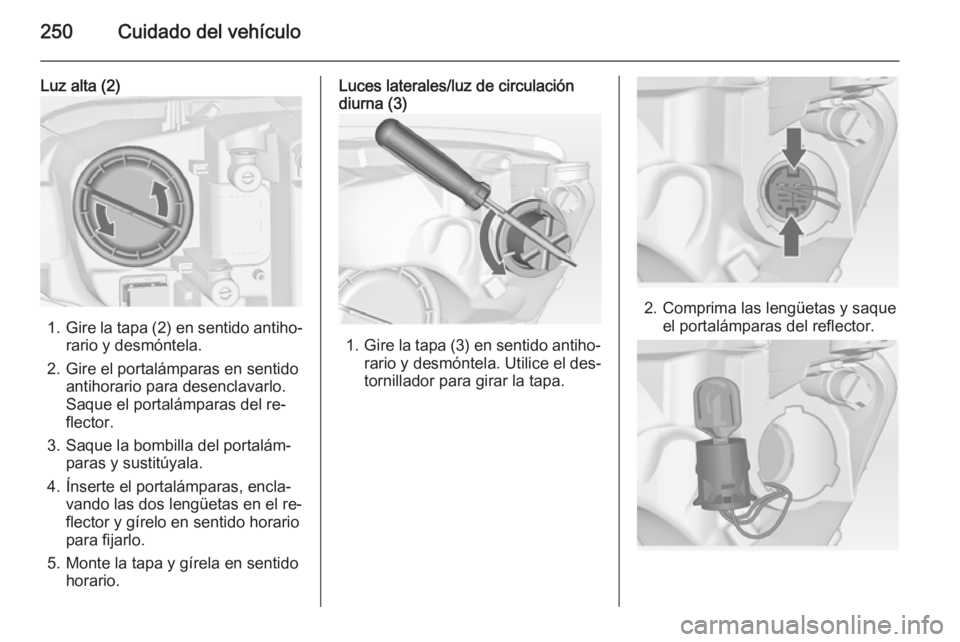

250Cuidado del vehículo
Luz alta (2)
1.Gire la tapa (2) en sentido antiho‐
rario y desmóntela.
2. Gire el portalámparas en sentido antihorario para desenclavarlo.
Saque el portalámparas del re‐
flector.
3. Saque la bombilla del portalám‐ paras y sustitúyala.
4. Ínserte el portalámparas, encla‐ vando las dos lengüetas en el re‐
flector y gírelo en sentido horario
para fijarlo.
5. Monte la tapa y gírela en sentido horario.
Luces laterales/luz de circulacióndiurna (3)
1. Gire la tapa (3) en sentido antiho‐
rario y desmóntela. Utilice el des‐
tornillador para girar la tapa.
2. Comprima las lengüetas y saque el portalámparas del reflector.

Cuidado del vehículo251

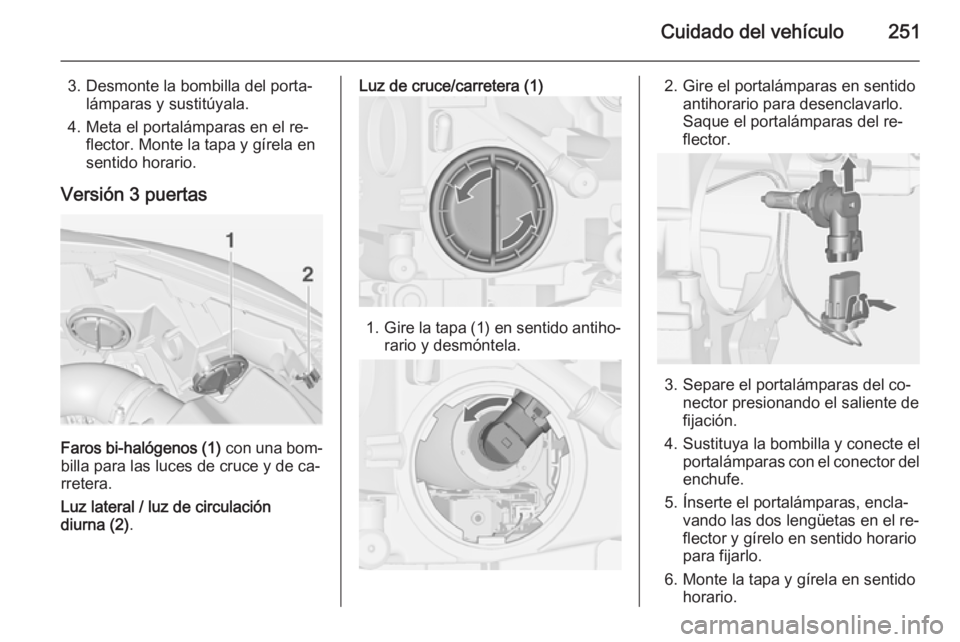

3. Desmonte la bombilla del porta‐lámparas y sustitúyala.
4. Meta el portalámparas en el re‐ flector. Monte la tapa y gírela en
sentido horario.
Versión 3 puertas
Faros bi-halógenos (1) con una bom‐
billa para las luces de cruce y de ca‐
rretera.
Luz lateral / luz de circulación
diurna (2) .
Luz de cruce/carretera (1)
1.Gire la tapa (1) en sentido antiho‐
rario y desmóntela.
2. Gire el portalámparas en sentido antihorario para desenclavarlo.
Saque el portalámparas del re‐
flector.
3. Separe el portalámparas del co‐ nector presionando el saliente de
fijación.
4. Sustituya la bombilla y conecte el portalámparas con el conector delenchufe.
5. Ínserte el portalámparas, encla‐ vando las dos lengüetas en el re‐
flector y gírelo en sentido horario
para fijarlo.
6. Monte la tapa y gírela en sentido horario.

252Cuidado del vehículo

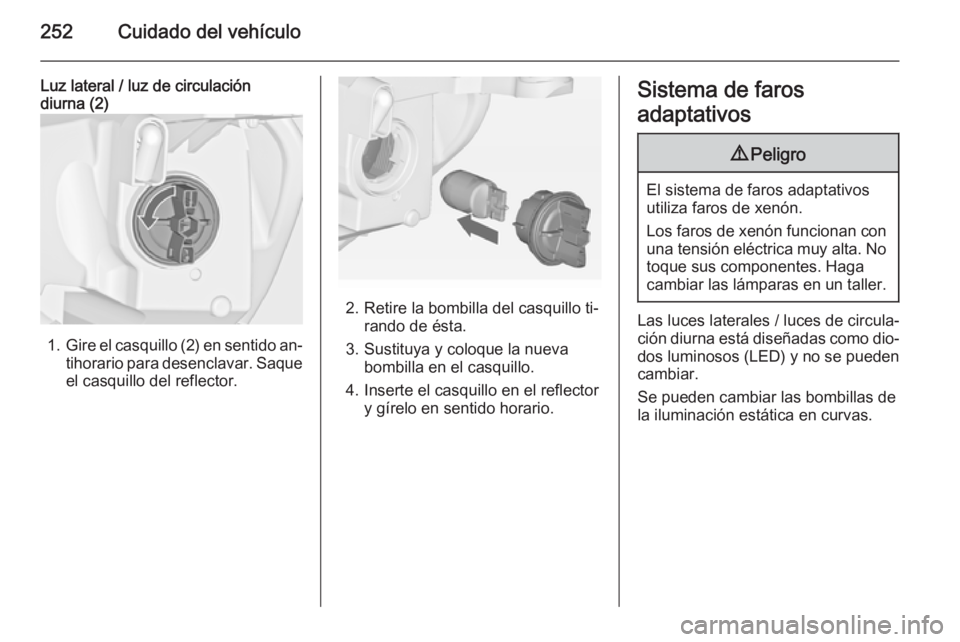

Luz lateral / luz de circulación
diurna (2)
1. Gire el casquillo (2) en sentido an‐
tihorario para desenclavar. Saque
el casquillo del reflector.
2. Retire la bombilla del casquillo ti‐ rando de ésta.
3. Sustituya y coloque la nueva bombilla en el casquillo.
4. Inserte el casquillo en el reflector y gírelo en sentido horario.
Sistema de faros
adaptativos9 Peligro
El sistema de faros adaptativos
utiliza faros de xenón.
Los faros de xenón funcionan con una tensión eléctrica muy alta. No
toque sus componentes. Haga
cambiar las lámparas en un taller.
Las luces laterales / luces de circula‐
ción diurna está diseñadas como dio‐
dos luminosos (LED) y no se pueden cambiar.
Se pueden cambiar las bombillas de
la iluminación estática en curvas.

Cuidado del vehículo253

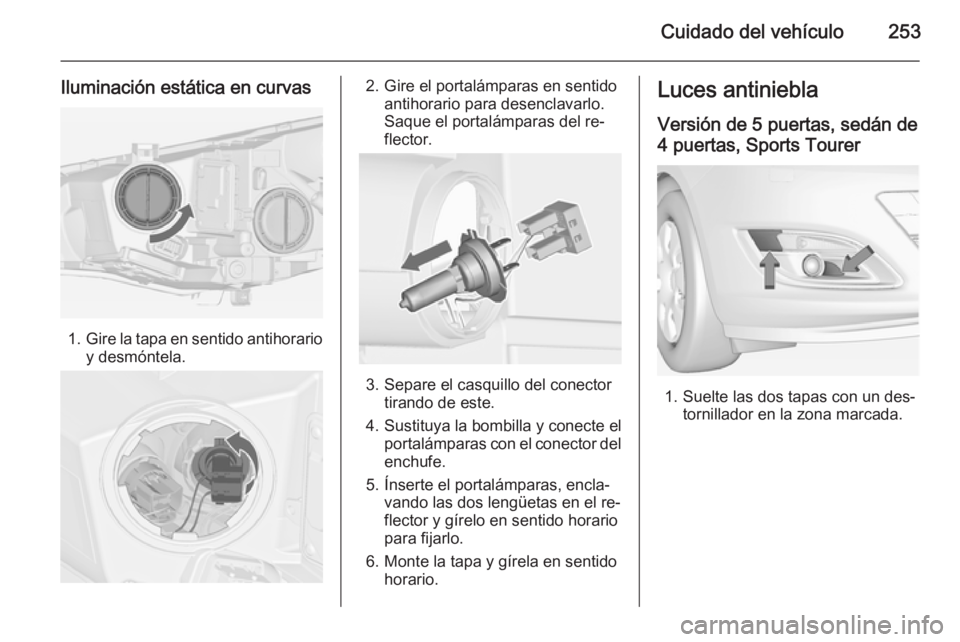

Iluminación estática en curvas
1.Gire la tapa en sentido antihorario
y desmóntela.
2. Gire el portalámparas en sentido antihorario para desenclavarlo.
Saque el portalámparas del re‐
flector.
3. Separe el casquillo del conector tirando de este.
4. Sustituya la bombilla y conecte el portalámparas con el conector delenchufe.
5. Ínserte el portalámparas, encla‐ vando las dos lengüetas en el re‐
flector y gírelo en sentido horario
para fijarlo.
6. Monte la tapa y gírela en sentido horario.
Luces antiniebla
Versión de 5 puertas, sedán de4 puertas, Sports Tourer
1. Suelte las dos tapas con un des‐ tornillador en la zona marcada.

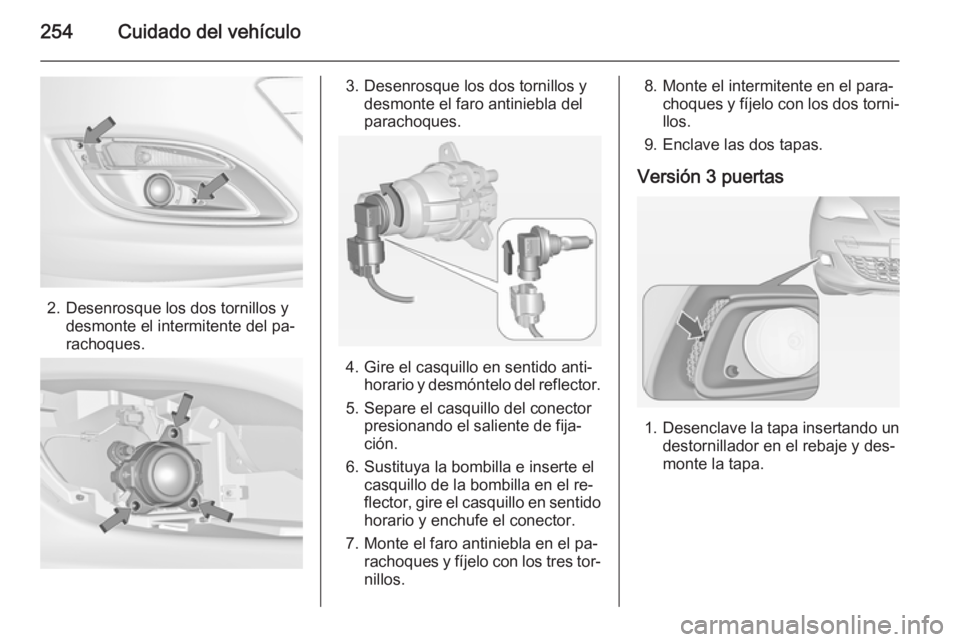

254Cuidado del vehículo
2. Desenrosque los dos tornillos ydesmonte el intermitente del pa‐
rachoques.
3. Desenrosque los dos tornillos y desmonte el faro antiniebla del
parachoques.
4. Gire el casquillo en sentido anti‐ horario y desmóntelo del reflector.
5. Separe el casquillo del conector presionando el saliente de fija‐
ción.
6. Sustituya la bombilla e inserte el casquillo de la bombilla en el re‐
flector, gire el casquillo en sentido horario y enchufe el conector.
7. Monte el faro antiniebla en el pa‐ rachoques y fíjelo con los tres tor‐nillos.
8. Monte el intermitente en el para‐ choques y fíjelo con los dos torni‐
llos.
9. Enclave las dos tapas.
Versión 3 puertas
1. Desenclave la tapa insertando un
destornillador en el rebaje y des‐
monte la tapa.

Cuidado del vehículo255

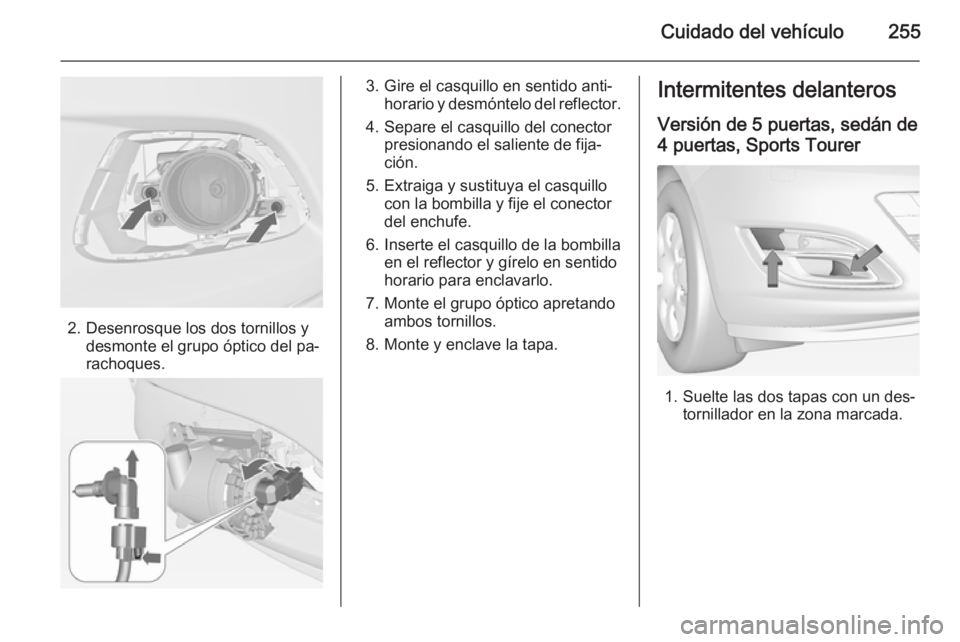

2. Desenrosque los dos tornillos ydesmonte el grupo óptico del pa‐
rachoques.
3. Gire el casquillo en sentido anti‐ horario y desmóntelo del reflector.
4. Separe el casquillo del conector presionando el saliente de fija‐
ción.
5. Extraiga y sustituya el casquillo con la bombilla y fije el conector
del enchufe.
6. Inserte el casquillo de la bombilla en el reflector y gírelo en sentido
horario para enclavarlo.
7. Monte el grupo óptico apretando ambos tornillos.
8. Monte y enclave la tapa.Intermitentes delanteros
Versión de 5 puertas, sedán de4 puertas, Sports Tourer
1. Suelte las dos tapas con un des‐ tornillador en la zona marcada.

256Cuidado del vehículo

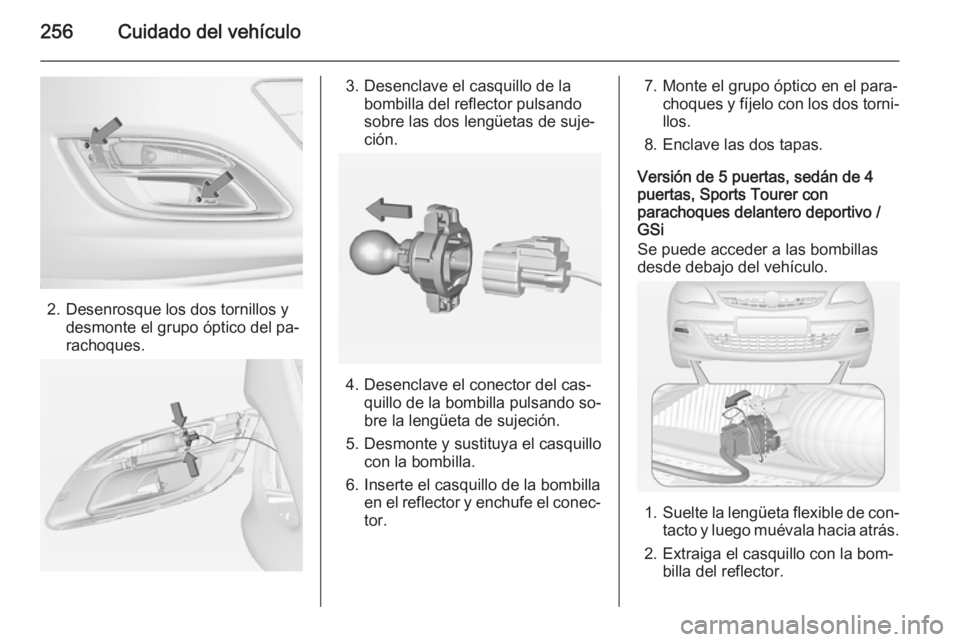

2. Desenrosque los dos tornillos ydesmonte el grupo óptico del pa‐
rachoques.
3. Desenclave el casquillo de la bombilla del reflector pulsando
sobre las dos lengüetas de suje‐
ción.
4. Desenclave el conector del cas‐ quillo de la bombilla pulsando so‐
bre la lengüeta de sujeción.
5. Desmonte y sustituya el casquillo con la bombilla.
6. Inserte el casquillo de la bombilla en el reflector y enchufe el conec‐
tor.
7. Monte el grupo óptico en el para‐ choques y fíjelo con los dos torni‐
llos.
8. Enclave las dos tapas.
Versión de 5 puertas, sedán de 4
puertas, Sports Tourer con
parachoques delantero deportivo /
GSi
Se puede acceder a las bombillas
desde debajo del vehículo.
1. Suelte la lengüeta flexible de con‐
tacto y luego muévala hacia atrás.
2. Extraiga el casquillo con la bom‐ billa del reflector.

Cuidado del vehículo257

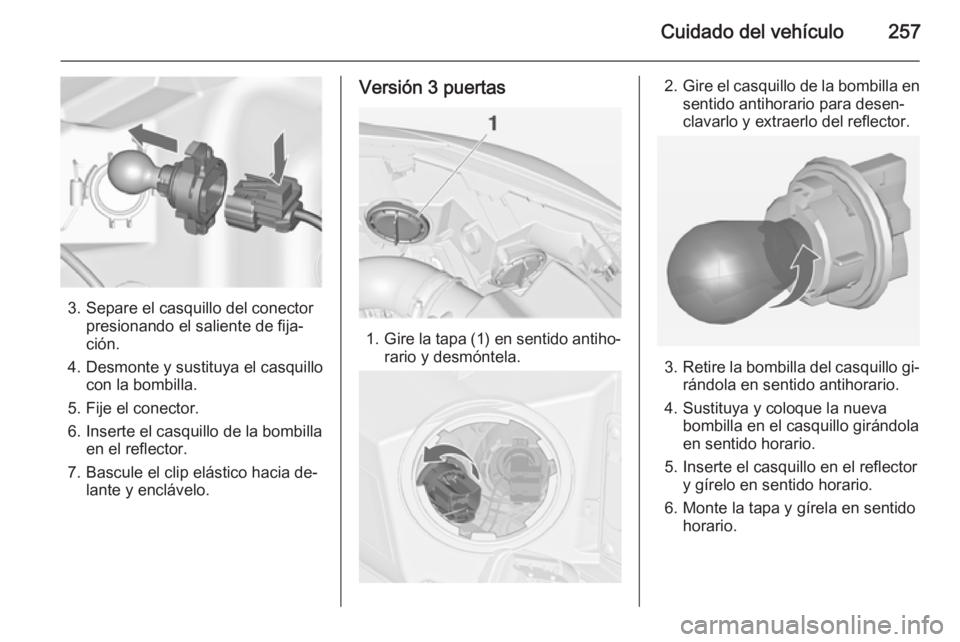

3. Separe el casquillo del conectorpresionando el saliente de fija‐
ción.
4. Desmonte y sustituya el casquillo con la bombilla.
5. Fije el conector.
6. Inserte el casquillo de la bombilla en el reflector.
7. Bascule el clip elástico hacia de‐ lante y enclávelo.
Versión 3 puertas
1.Gire la tapa (1) en sentido antiho‐
rario y desmóntela.
2. Gire el casquillo de la bombilla en
sentido antihorario para desen‐
clavarlo y extraerlo del reflector.
3. Retire la bombilla del casquillo gi‐
rándola en sentido antihorario.
4. Sustituya y coloque la nueva bombilla en el casquillo girándola
en sentido horario.
5. Inserte el casquillo en el reflector y gírelo en sentido horario.
6. Monte la tapa y gírela en sentido horario.

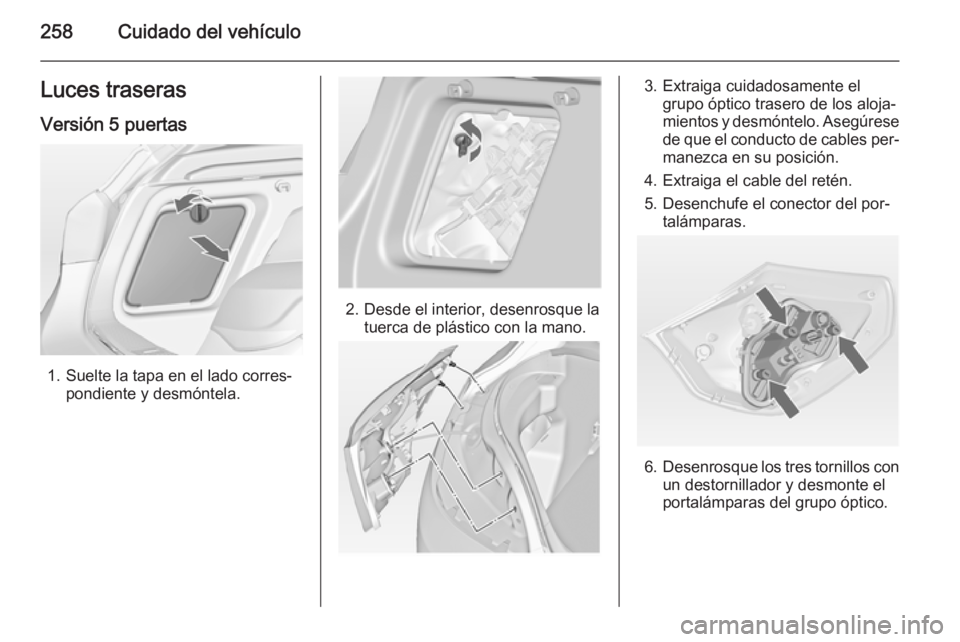

258Cuidado del vehículoLuces traseras
Versión 5 puertas
1. Suelte la tapa en el lado corres‐ pondiente y desmóntela.
2. Desde el interior, desenrosque la tuerca de plástico con la mano.
3. Extraiga cuidadosamente elgrupo óptico trasero de los aloja‐
mientos y desmóntelo. Asegúrese
de que el conducto de cables per‐ manezca en su posición.
4. Extraiga el cable del retén.
5. Desenchufe el conector del por‐ talámparas.
6. Desenrosque los tres tornillos con
un destornillador y desmonte el
portalámparas del grupo óptico.
