Cuidado del vehículo269
Algunas funciones pueden estar pro‐
tegidas por varios fusibles.
Puede haber fusibles insertados sin
que la función esté disponible en el
vehículo.
Extractor de fusibles
Puede haber un extractor de fusibles
en la caja de fusibles del comparti‐
mento del motor.
Coloque el extractor de fusibles en la
parte superior o lateral del fusible co‐ rrespondiente y extráigalo.

270Cuidado del vehículoCaja de fusibles del
compartimento del motor
La caja de fusibles está en la parte
delantera izquierda del comparti‐
mento del motor.
Desenclave la tapa y levántela hasta
el tope. Desmonte la tapa en posición vertical tirando hacia arriba.
N.ºCircuito1Módulo de control del motor2Sensor Lambda3Inyección de combustible,
sistema de encendido4Inyección de combustible,
sistema de encendido5–6Calefacción del espejo retro‐
visor, sistema de alarma anti‐
rrobo7Mando del ventilador, módulo de
control del motor, módulo de
control del cambio8Sensor Lambda, refrigeración
del motor9Sensor de luneta trasera10Sensor de la batería del vehículo11Apertura del maletero12Sistema de faros adaptativos,
control automático de las luces

Cuidado del vehículo271
N.ºCircuito13ABS14Limpialuneta trasero15Módulo de control del motor16Motor de arranque17Módulo de control del cambio18Luneta térmica trasera19Elevalunas eléctricos delan‐
teros20Elevalunas eléctricos traseros21Central trasero eléctrico22Luz de carretera izquierda (haló‐
gena)23Lavafaros24La luz de cruce derecha (xenón)25La luz de cruce izquierda
(xenón)26Faros antinieblaN.ºCircuito27Calefacción de combustible
diésel28Sistema Start-Stop29Freno de estacionamiento eléc‐
trico30ABS31Control de velocidad adaptable32Airbag33Sistema de faros adaptativos,
control automático de las luces34Recirculación de los gases de
escape35Retrovisor exterior, sensor de
lluvia36Climatización37Solenoide de ventilación del
cánister38Bomba de vacío39Módulo de control centralN.ºCircuito40Lavaparabrisas, sistema de
lavaluneta trasera41Luz de carretera derecha (haló‐
gena)42Ventilador del radiador43Limpiaparabrisas44Limpiaparabrisas45Ventilador del radiador46–47Bocina48Ventilador del radiador49Bomba de combustible50Reglaje de faros, sistema de
faros adaptativos51Toma de aire52Calefactor auxiliar, motor diésel

272Cuidado del vehículo
N.ºCircuito53Módulo de control del cambio,
módulo de control del motor54Bomba de vacío, cuadro del
panel de instrumentos, sistema
de calefacción, ventilación y aire
acondicionado
Después de cambiar los fusibles de‐
fectuosos, cierre la tapa de la caja de fusibles y apriete hasta que se en‐
clave.
Si la tapa de la caja de fusibles no
está cerrada correctamente, pueden
producirse fallos.

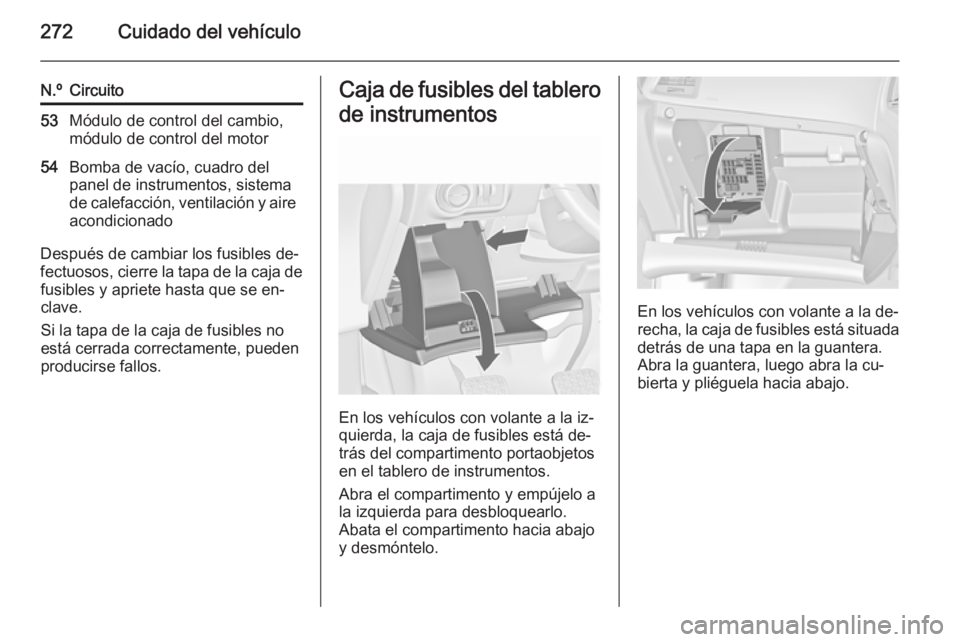

Caja de fusibles del tablero
de instrumentos
En los vehículos con volante a la iz‐
quierda, la caja de fusibles está de‐
trás del compartimento portaobjetos en el tablero de instrumentos.
Abra el compartimento y empújelo a
la izquierda para desbloquearlo.
Abata el compartimento hacia abajo
y desmóntelo.
En los vehículos con volante a la de‐ recha, la caja de fusibles está situada detrás de una tapa en la guantera.
Abra la guantera, luego abra la cu‐
bierta y pliéguela hacia abajo.

Cuidado del vehículo273
N.ºCircuito1Pantallas2Luces exteriores, módulo de
control de carrocería3Luces exteriores, módulo de
control de carrocería4Sistema de infoentretenimiento5Sistema de infoentretenimiento,
instrumento6Toma de corriente, encendedor
de cigarrillos7Toma de corrienteN.ºCircuito8Luz de cruce izquierda, módulo
de control de la carrocería9Luz de cruce derecha, módulo
de control de la carrocería,
módulo del airbag10Bloqueo de puertas, módulo de
control de la carrocería11Ventilador del habitáculo12–13–14Conector de diagnosis15Airbag16Toma de corriente17Aire acondicionado18Logística19Módulo de control de la carro‐
cería20Módulo de control de la carro‐
ceríaN.ºCircuito21Cuadro del panel de instru‐
mentos, sistema de alarma anti‐
rrobo22Sensor de encendido23Módulo de control de la carro‐
cería24Módulo de control de la carro‐
cería25–26Toma de potencia, comparti‐
mento de carga (si éste no
incluye caja de fusibles) (sólo
Sports Tourer)
Caja de fusibles del
compartimento de carga
Versión de 3 puertas, versión de 5 puertas
La caja de fusibles está en el lado iz‐
quierdo del compartimento de carga,
detrás de una tapa.

274Cuidado del vehículo

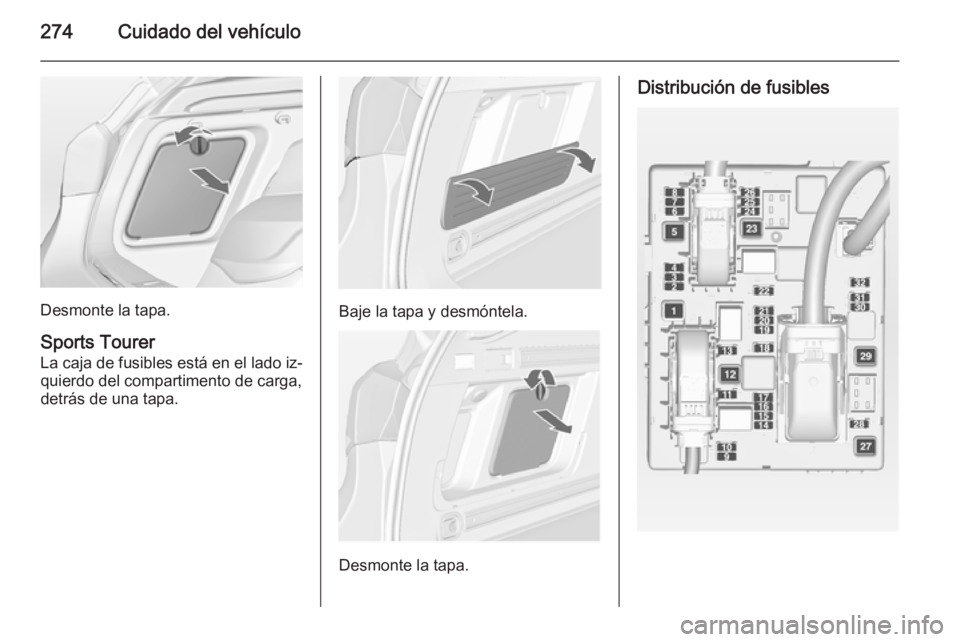

Desmonte la tapa.
Sports Tourer
La caja de fusibles está en el lado iz‐ quierdo del compartimento de carga,
detrás de una tapa.Baje la tapa y desmóntela.
Desmonte la tapa.
Distribución de fusibles

Cuidado del vehículo275
N.ºCircuito1–2Toma del remolque3Asistente de aparcamiento4–5–6–7Asiento eléctrico8–9–10–11Módulo de remolque, conexión
de remolque12Módulo del remolque13Toma del remolque14Asiento trasero, abatimiento
eléctrico15–N.ºCircuito16Espejo retrovisor interior,
cámara de visión trasera17Toma de corriente18–19Calefacción del volante20Techo solar21Asientos delanteros calefac‐
tados22–23–24–25–26–27–28–29–30–N.ºCircuito31Amplificador, altavoz de graves32Sistema de amortiguación
activo, aviso de cambio de carril
En el ensamblaje, inserte la persiana en las arandelas de goma para una
máxima fuerza de retención.

276Cuidado del vehículoHerramientas del
vehículo

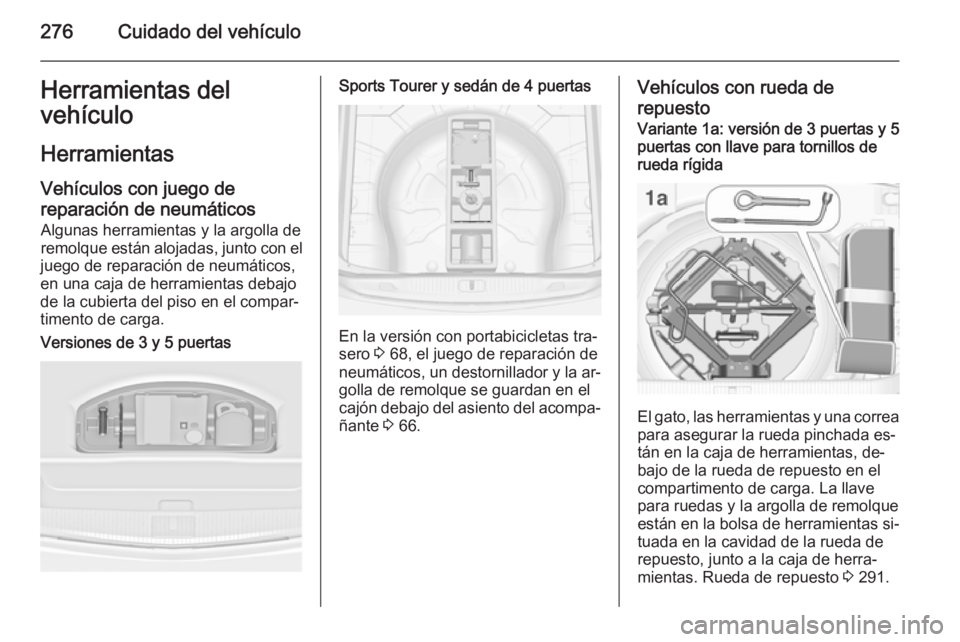

Herramientas Vehículos con juego de
reparación de neumáticos Algunas herramientas y la argolla de
remolque están alojadas, junto con el
juego de reparación de neumáticos,
en una caja de herramientas debajo
de la cubierta del piso en el compar‐
timento de carga.Versiones de 3 y 5 puertasSports Tourer y sedán de 4 puertas
En la versión con portabicicletas tra‐
sero 3 68, el juego de reparación de
neumáticos, un destornillador y la ar‐
golla de remolque se guardan en el
cajón debajo del asiento del acompa‐ ñante 3 66.
Vehículos con rueda de
repuestoVariante 1a: versión de 3 puertas y 5
puertas con llave para tornillos de
rueda rígida
El gato, las herramientas y una correa para asegurar la rueda pinchada es‐
tán en la caja de herramientas, de‐
bajo de la rueda de repuesto en el
compartimento de carga. La llave
para ruedas y la argolla de remolque
están en la bolsa de herramientas si‐
tuada en la cavidad de la rueda de
repuesto, junto a la caja de herra‐
mientas. Rueda de repuesto 3 291.

Cuidado del vehículo277

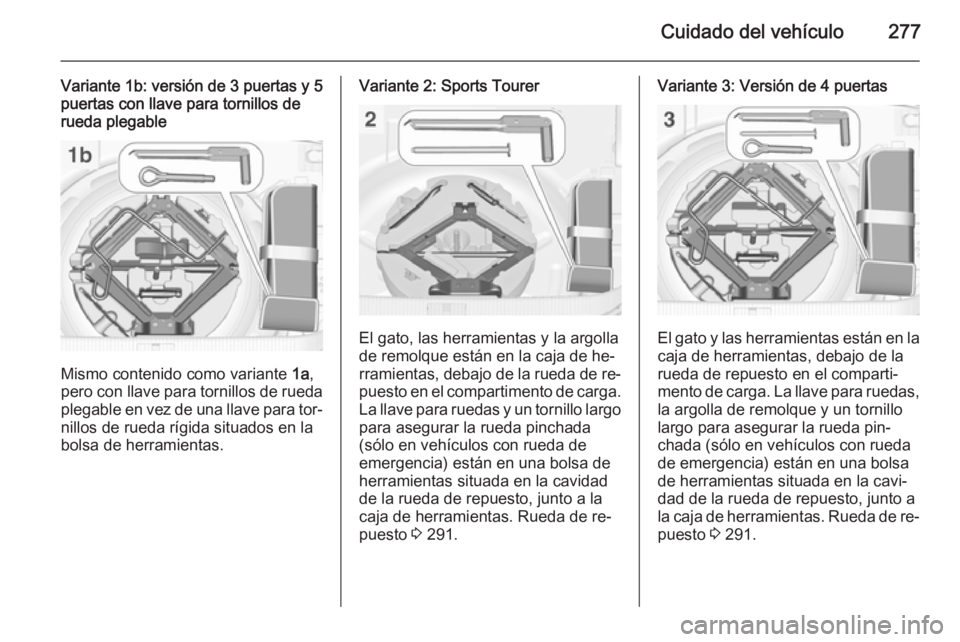

Variante 1b: versión de 3 puertas y 5
puertas con llave para tornillos de rueda plegable
Mismo contenido como variante 1a,
pero con llave para tornillos de rueda plegable en vez de una llave para tor‐
nillos de rueda rígida situados en la
bolsa de herramientas.
Variante 2: Sports Tourer
El gato, las herramientas y la argolla
de remolque están en la caja de he‐
rramientas, debajo de la rueda de re‐
puesto en el compartimento de carga. La llave para ruedas y un tornillo largo para asegurar la rueda pinchada
(sólo en vehículos con rueda de
emergencia) están en una bolsa de
herramientas situada en la cavidad
de la rueda de repuesto, junto a la
caja de herramientas. Rueda de re‐
puesto 3 291.
Variante 3: Versión de 4 puertas
El gato y las herramientas están en la
caja de herramientas, debajo de la
rueda de repuesto en el comparti‐
mento de carga. La llave para ruedas,
la argolla de remolque y un tornillo
largo para asegurar la rueda pin‐
chada (sólo en vehículos con rueda
de emergencia) están en una bolsa
de herramientas situada en la cavi‐
dad de la rueda de repuesto, junto a
la caja de herramientas. Rueda de re‐ puesto 3 291.

278Cuidado del vehículoLlantas y neumáticos
Estado de los neumáticos,
estado de las llantas Conduzca lentamente sobre los bor‐
dillos y, si es posible, en ángulo recto. Rodar sobre superficies con bordes
agudos puede dañar los neumáticos
y las llantas. Al aparcar, no aprisione
los neumáticos contra el bordillo.
Compruebe periódicamente si las
llantas están dañadas. En caso de
daños o desgaste excesivo, recurra a
la ayuda de un taller.
Neumáticos de invierno Los neumáticos de invierno ofrecen
mayor seguridad a temperaturas in‐
feriores a 7 °C y, por tanto, deberían
montarse en todas las ruedas.
La pegatina con el límite de veloci‐
dad, según las normas de tráfico del
país, debe colocarse en el campo vi‐
sual del conductor.Versión OPC: Sólo se permite el uso
de neumáticos de tamaño 235/45
R18 como neumáticos de invierno.
Designaciones de los
neumáticos
p. ej., 215/60 R 16 95 H215=Anchura del neumático,
en mm60=Relación de sección (altura
del neumático respecto a la
anchura) en %R=Tipo de cubierta: RadialRF=Tipo: RunFlat16=Diámetro de la llanta, en pul‐
gadas95=Índice de carga; p. ej., 95 es
equivalente a 690 kgH=Letra del código de velocidad
Letra del código de velocidad:
Q=hasta 160 km/hS=hasta 180 km/hT=hasta 190 km/hH=hasta 210 km/hV=hasta 240 km/hW=hasta 270 km/hPresión de los neumáticos
Compruebe la presión de los neumá‐ ticos en frío, al menos cada 14 días y
antes de cualquier viaje largo. No ol‐
vide la rueda de repuesto. Esto es
aplicable también a los vehículos con
sistema de control de presión de los
neumáticos.
Desenrosque el tapón de la válvula.
Presión de los neumáticos 3 330 y
en la etiqueta colocada en el marco
de la puerta delantera izquierda o de‐
recha.
