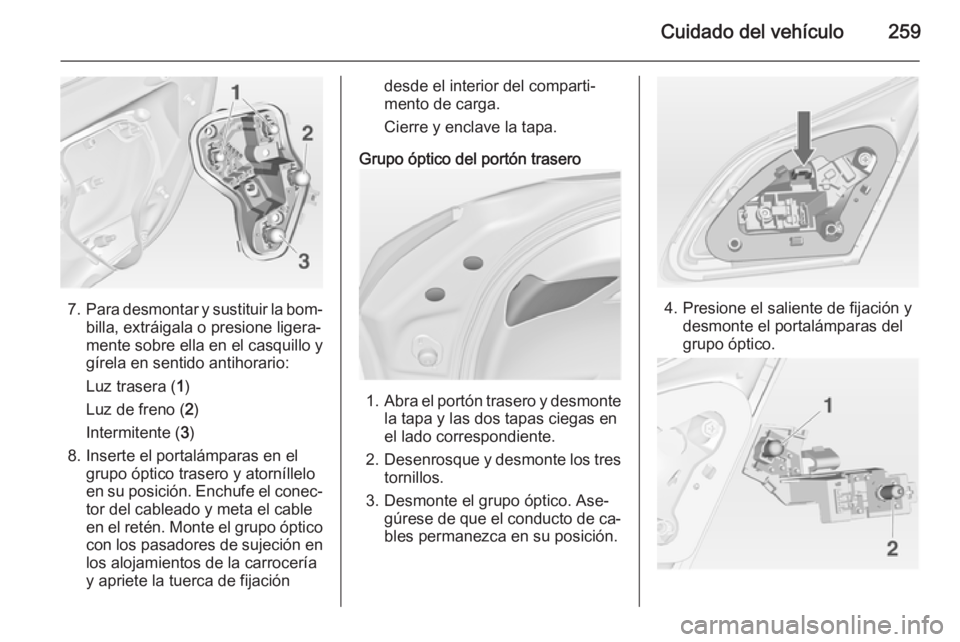

Cuidado del vehículo259
7.Para desmontar y sustituir la bom‐
billa, extráigala o presione ligera‐
mente sobre ella en el casquillo y
gírela en sentido antihorario:
Luz trasera ( 1)
Luz de freno ( 2)
Intermitente ( 3)
8. Inserte el portalámparas en el grupo óptico trasero y atorníllelo
en su posición. Enchufe el conec‐
tor del cableado y meta el cable
en el retén. Monte el grupo óptico con los pasadores de sujeción en
los alojamientos de la carrocería
y apriete la tuerca de fijación
desde el interior del comparti‐
mento de carga.
Cierre y enclave la tapa.
Grupo óptico del portón trasero
1. Abra el portón trasero y desmonte
la tapa y las dos tapas ciegas en el lado correspondiente.
2. Desenrosque y desmonte los tres
tornillos.
3. Desmonte el grupo óptico. Ase‐ gúrese de que el conducto de ca‐bles permanezca en su posición.
4. Presione el saliente de fijación y desmonte el portalámparas del
grupo óptico.

260Cuidado del vehículo
5.Para desmontar y sustituir la bom‐
billa, extráigala o presione ligera‐
mente sobre ella en el casquillo y
gírela en sentido antihorario:
Luz trasera ( 1)
Piloto antiniebla / luz de marcha
atrás ( 2), dependiendo del lado.
6. Inserte el portalámparas en el grupo óptico trasero. Monte el
grupo óptico en el portón trasero
y apriete los tornillos desde el in‐
terior. Acople todas las tapas.
Versión 4 puertas1. Desmonte la tapa del lado corres‐
pondiente.
2. Desde el interior, desenrosque las dos tuercas de plástico con la
mano.
3. Extraiga cuidadosamente el grupo óptico trasero de los aloja‐
mientos y desmóntelo. Asegúrese
de que el conducto de cables per‐ manezca en su posición.
4. Desenchufe el conector del por‐ talámparas.

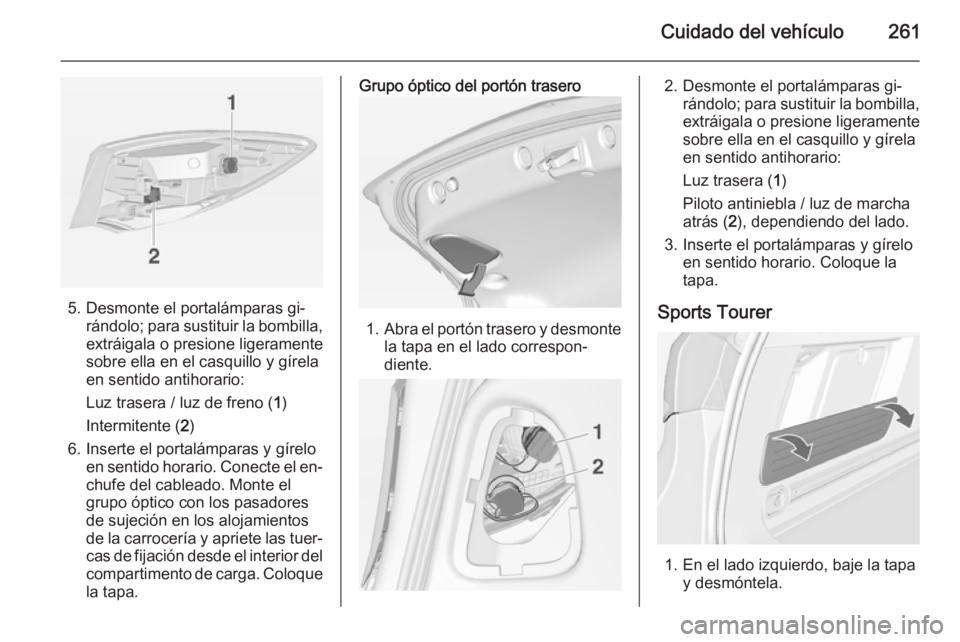

Cuidado del vehículo261
5. Desmonte el portalámparas gi‐rándolo; para sustituir la bombilla,
extráigala o presione ligeramente
sobre ella en el casquillo y gírela
en sentido antihorario:
Luz trasera / luz de freno ( 1)
Intermitente ( 2)
6. Inserte el portalámparas y gírelo en sentido horario. Conecte el en‐chufe del cableado. Monte el
grupo óptico con los pasadores
de sujeción en los alojamientos
de la carrocería y apriete las tuer‐
cas de fijación desde el interior del
compartimento de carga. Coloque la tapa.
Grupo óptico del portón trasero
1. Abra el portón trasero y desmonte
la tapa en el lado correspon‐
diente.
2. Desmonte el portalámparas gi‐ rándolo; para sustituir la bombilla,
extráigala o presione ligeramente
sobre ella en el casquillo y gírela
en sentido antihorario:
Luz trasera ( 1)
Piloto antiniebla / luz de marcha
atrás ( 2), dependiendo del lado.
3. Inserte el portalámparas y gírelo en sentido horario. Coloque la
tapa.
Sports Tourer
1. En el lado izquierdo, baje la tapa y desmóntela.

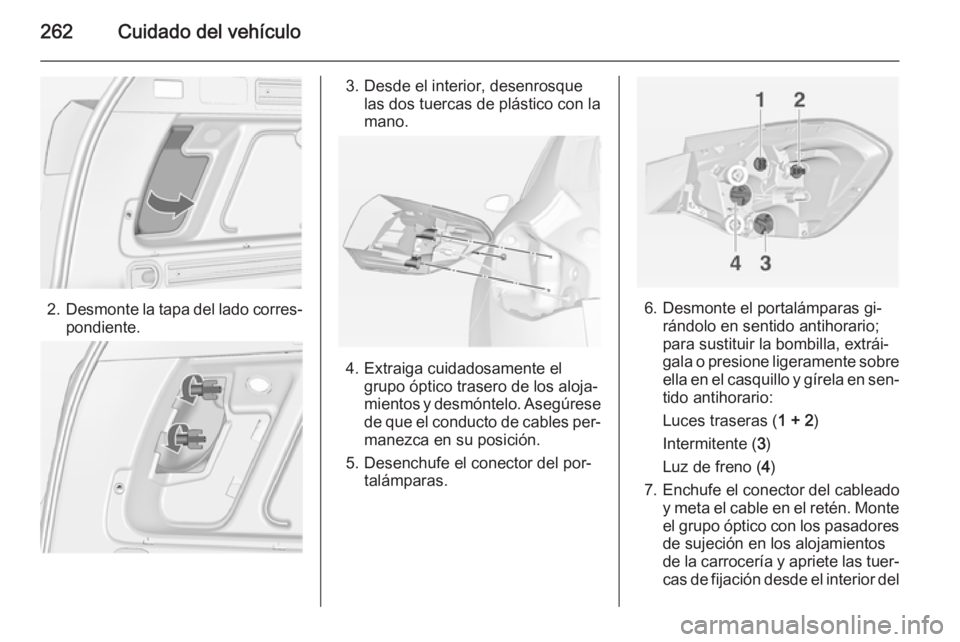

262Cuidado del vehículo
2.Desmonte la tapa del lado corres‐
pondiente.
3. Desde el interior, desenrosque las dos tuercas de plástico con la
mano.
4. Extraiga cuidadosamente el grupo óptico trasero de los aloja‐
mientos y desmóntelo. Asegúrese
de que el conducto de cables per‐ manezca en su posición.
5. Desenchufe el conector del por‐ talámparas.
6. Desmonte el portalámparas gi‐ rándolo en sentido antihorario;
para sustituir la bombilla, extrái‐
gala o presione ligeramente sobre
ella en el casquillo y gírela en sen‐ tido antihorario:
Luces traseras ( 1 + 2)
Intermitente ( 3)
Luz de freno ( 4)
7. Enchufe el conector del cableado y meta el cable en el retén. Monte
el grupo óptico con los pasadores de sujeción en los alojamientos
de la carrocería y apriete las tuer‐ cas de fijación desde el interior del

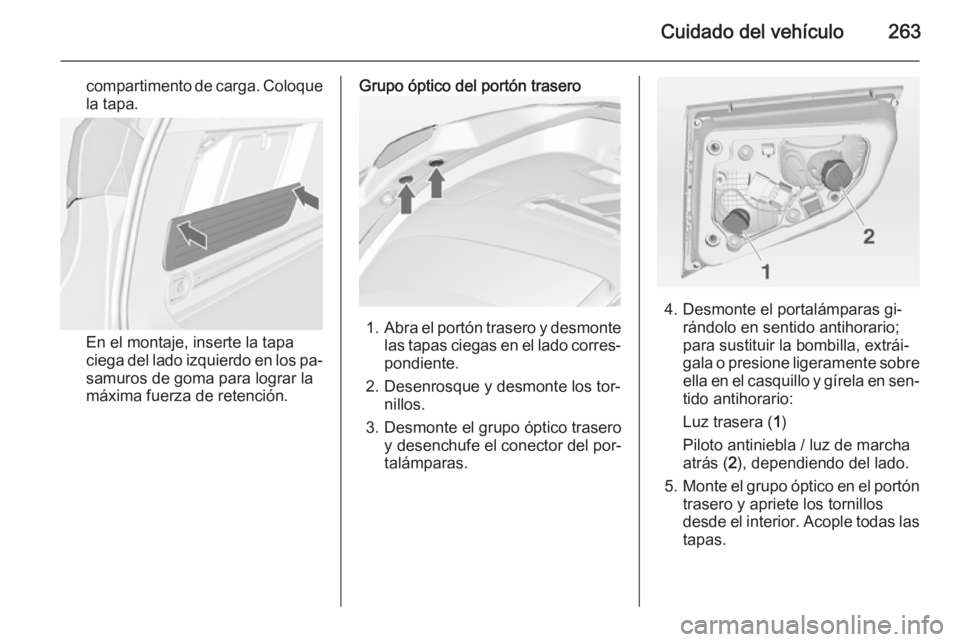

Cuidado del vehículo263
compartimento de carga. Coloquela tapa.
En el montaje, inserte la tapa
ciega del lado izquierdo en los pa‐
samuros de goma para lograr la
máxima fuerza de retención.
Grupo óptico del portón trasero
1. Abra el portón trasero y desmonte
las tapas ciegas en el lado corres‐ pondiente.
2. Desenrosque y desmonte los tor‐ nillos.
3. Desmonte el grupo óptico trasero y desenchufe el conector del por‐
talámparas.
4. Desmonte el portalámparas gi‐ rándolo en sentido antihorario;
para sustituir la bombilla, extrái‐
gala o presione ligeramente sobre
ella en el casquillo y gírela en sen‐
tido antihorario:
Luz trasera ( 1)
Piloto antiniebla / luz de marcha
atrás ( 2), dependiendo del lado.
5. Monte el grupo óptico en el portón
trasero y apriete los tornillos
desde el interior. Acople todas las
tapas.

264Cuidado del vehículo
El piloto antiniebla o la luz de marchaatrás ( 2), dependiendo del lado, pue‐
den sustituirse mediante una tapa en el portón trasero sin tener que des‐
montar el grupo óptico: desmonte la
tapa, gire el portalámparas y susti‐
tuya la bombilla girándola en sentido
antihorario.Versión 3 puertas
1. Suelte la tapa en el lado corres‐ pondiente y desmóntela.
2. Desde el interior, desenrosqueambas tuercas de plástico con la
mano.

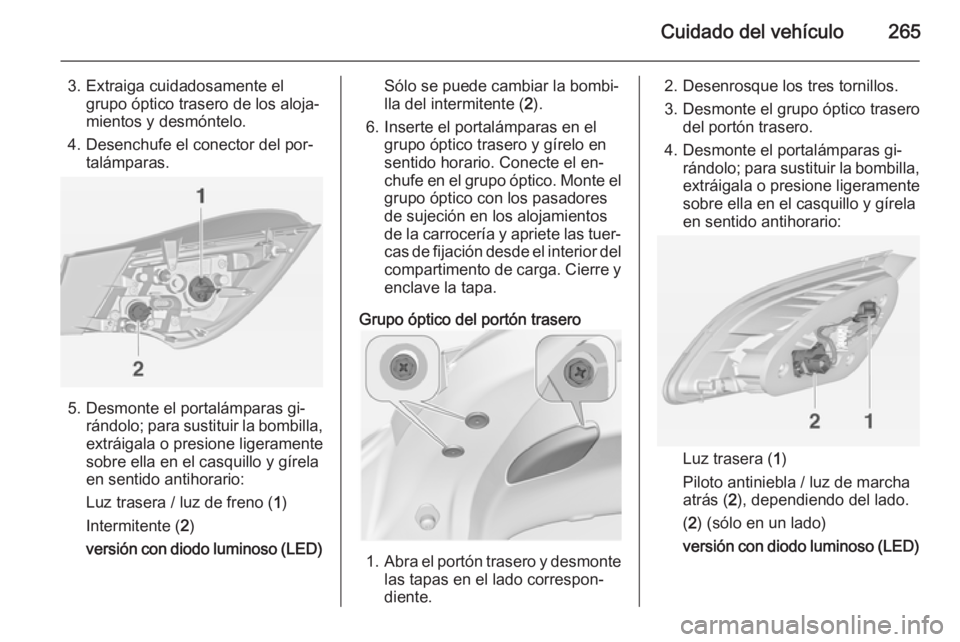

Cuidado del vehículo265
3. Extraiga cuidadosamente elgrupo óptico trasero de los aloja‐
mientos y desmóntelo.
4. Desenchufe el conector del por‐ talámparas.
5. Desmonte el portalámparas gi‐ rándolo; para sustituir la bombilla,
extráigala o presione ligeramente
sobre ella en el casquillo y gírela
en sentido antihorario:
Luz trasera / luz de freno ( 1)
Intermitente ( 2)
versión con diodo luminoso (LED)
Sólo se puede cambiar la bombi‐
lla del intermitente ( 2).
6. Inserte el portalámparas en el grupo óptico trasero y gírelo en
sentido horario. Conecte el en‐
chufe en el grupo óptico. Monte el
grupo óptico con los pasadores
de sujeción en los alojamientos
de la carrocería y apriete las tuer‐
cas de fijación desde el interior del compartimento de carga. Cierre y
enclave la tapa.
Grupo óptico del portón trasero
1. Abra el portón trasero y desmonte
las tapas en el lado correspon‐
diente.
2. Desenrosque los tres tornillos.
3. Desmonte el grupo óptico trasero del portón trasero.
4. Desmonte el portalámparas gi‐ rándolo; para sustituir la bombilla,
extráigala o presione ligeramente
sobre ella en el casquillo y gírela
en sentido antihorario:
Luz trasera ( 1)
Piloto antiniebla / luz de marcha
atrás ( 2), dependiendo del lado.
( 2 ) (sólo en un lado)
versión con diodo luminoso (LED)

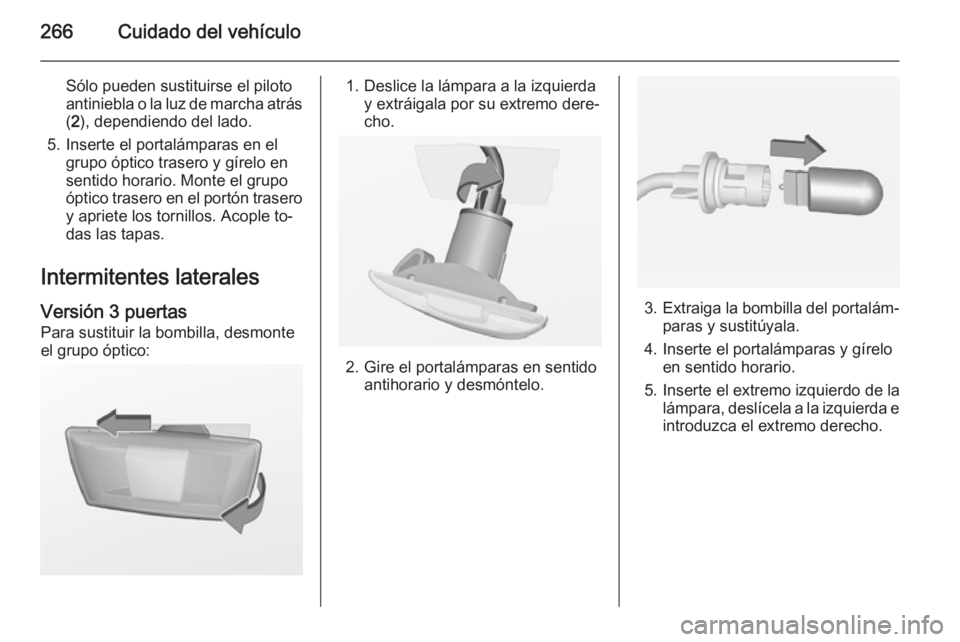

266Cuidado del vehículo
Sólo pueden sustituirse el piloto
antiniebla o la luz de marcha atrás ( 2 ), dependiendo del lado.
5. Inserte el portalámparas en el grupo óptico trasero y gírelo en
sentido horario. Monte el grupo
óptico trasero en el portón trasero
y apriete los tornillos. Acople to‐
das las tapas.
Intermitentes laterales
Versión 3 puertas Para sustituir la bombilla, desmonte
el grupo óptico:1. Deslice la lámpara a la izquierda y extráigala por su extremo dere‐
cho.
2. Gire el portalámparas en sentido antihorario y desmóntelo.
3.Extraiga la bombilla del portalám‐
paras y sustitúyala.
4. Inserte el portalámparas y gírelo en sentido horario.
5. Inserte el extremo izquierdo de la lámpara, deslícela a la izquierda e
introduzca el extremo derecho.

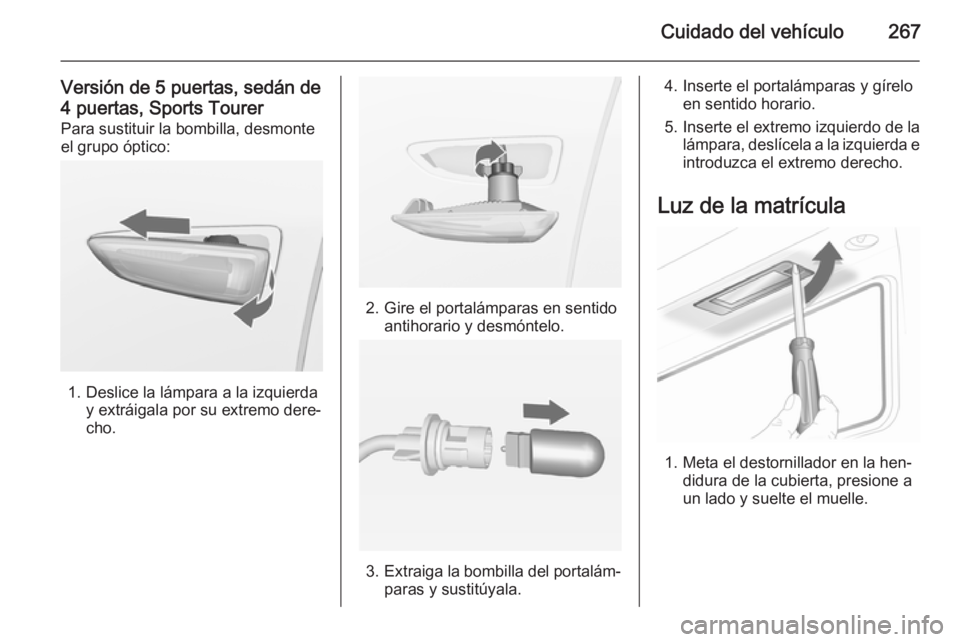

Cuidado del vehículo267
Versión de 5 puertas, sedán de
4 puertas, Sports Tourer Para sustituir la bombilla, desmonte
el grupo óptico:
1. Deslice la lámpara a la izquierda y extráigala por su extremo dere‐
cho.
2. Gire el portalámparas en sentido antihorario y desmóntelo.
3.Extraiga la bombilla del portalám‐
paras y sustitúyala.
4. Inserte el portalámparas y gírelo en sentido horario.
5. Inserte el extremo izquierdo de la lámpara, deslícela a la izquierda e
introduzca el extremo derecho.
Luz de la matrícula
1. Meta el destornillador en la hen‐ didura de la cubierta, presione a
un lado y suelte el muelle.

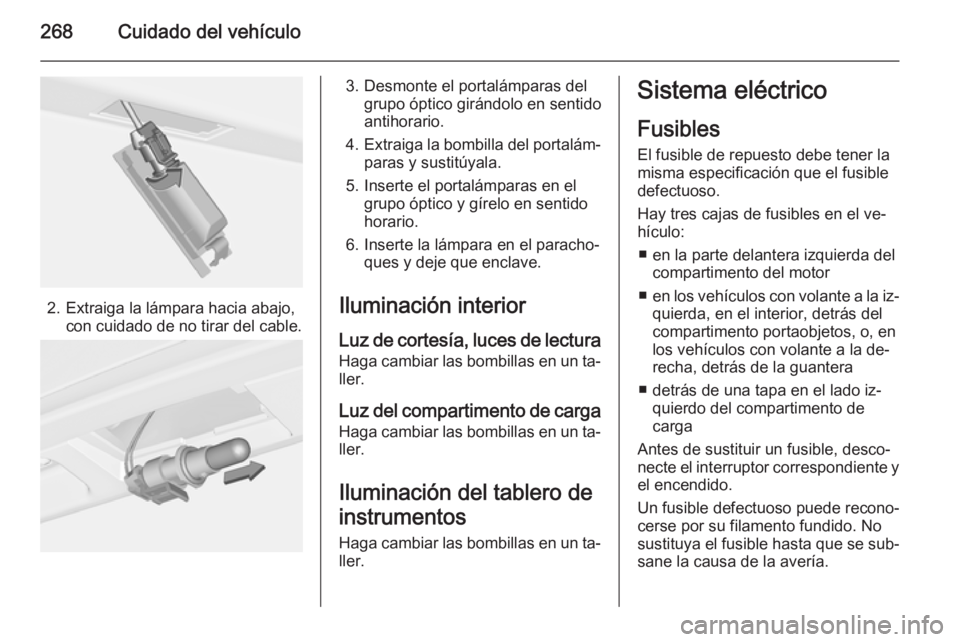

268Cuidado del vehículo
2. Extraiga la lámpara hacia abajo,con cuidado de no tirar del cable.
3. Desmonte el portalámparas delgrupo óptico girándolo en sentido
antihorario.
4. Extraiga la bombilla del portalám‐
paras y sustitúyala.
5. Inserte el portalámparas en el grupo óptico y gírelo en sentido
horario.
6. Inserte la lámpara en el paracho‐ ques y deje que enclave.
Iluminación interior
Luz de cortesía, luces de lectura
Haga cambiar las bombillas en un ta‐ ller.
Luz del compartimento de carga
Haga cambiar las bombillas en un ta‐
ller.
Iluminación del tablero de instrumentos
Haga cambiar las bombillas en un ta‐ ller.Sistema eléctrico
Fusibles
El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
Hay tres cajas de fusibles en el ve‐
hículo:
■ en la parte delantera izquierda del compartimento del motor
■ en los vehículos con volante a la iz‐
quierda, en el interior, detrás del
compartimento portaobjetos, o, en
los vehículos con volante a la de‐
recha, detrás de la guantera
■ detrás de una tapa en el lado iz‐ quierdo del compartimento de
carga
Antes de sustituir un fusible, desco‐
necte el interruptor correspondiente y
el encendido.
Un fusible defectuoso puede recono‐
cerse por su filamento fundido. No
sustituya el fusible hasta que se sub‐ sane la causa de la avería.
