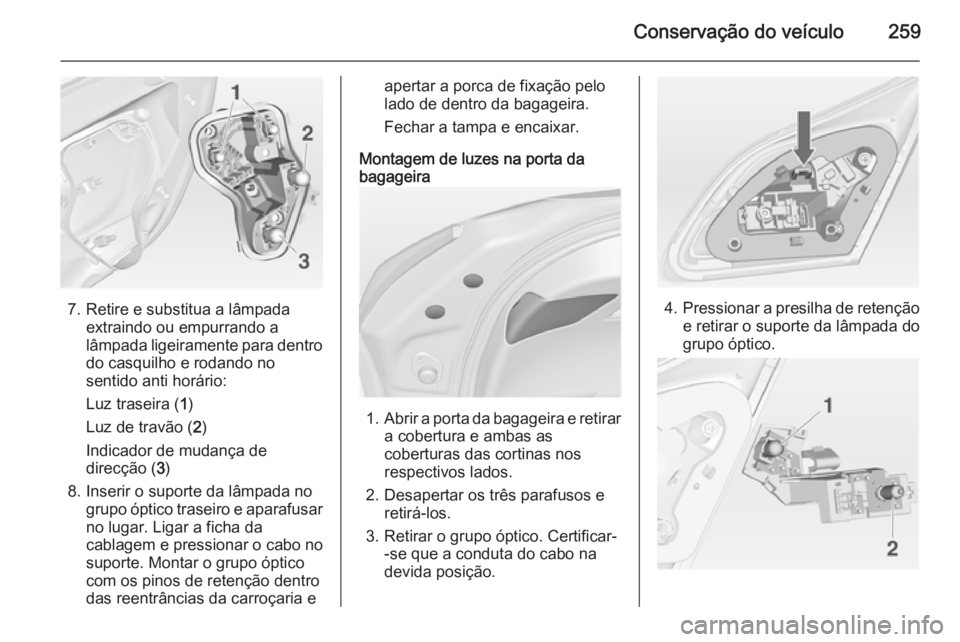

7. Retire e substitua a lâmpadaextraindo ou empurrando alâmpada ligeiramente para dentro
do casquilho e rodando no
sentido anti horário:
Luz traseira ( 1)
Luz de travão ( 2)
Indicador de mudança de
direcção ( 3)
8. Inserir o suporte da lâmpada no grupo óptico traseiro e aparafusarno lugar. Ligar a ficha da
cablagem e pressionar o cabo no
suporte. Montar o grupo óptico
com os pinos de retenção dentro
das reentrâncias da carroçaria e
apertar a porca de fixação pelo
lado de dentro da bagageira.
Fechar a tampa e encaixar.
Montagem de luzes na porta da
bagageira
1. Abrir a porta da bagageira e retirar
a cobertura e ambas as
coberturas das cortinas nos
respectivos lados.
2. Desapertar os três parafusos e retirá-los.
3. Retirar o grupo óptico. Certificar- -se que a conduta do cabo na
devida posição.
4. Pressionar a presilha de retenção
e retirar o suporte da lâmpada do
grupo óptico.

260Conservação do veículo

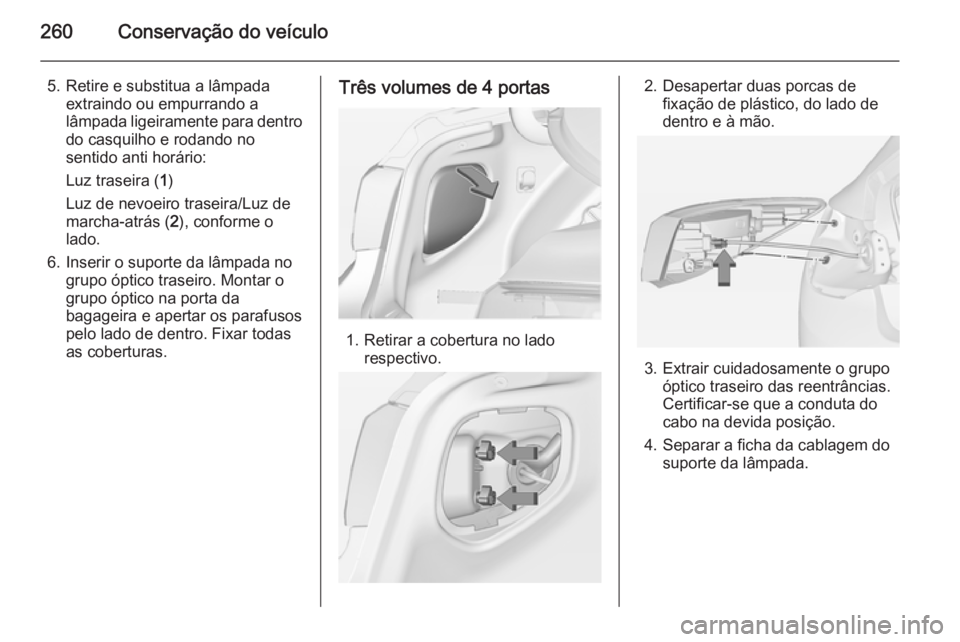

5. Retire e substitua a lâmpadaextraindo ou empurrando a
lâmpada ligeiramente para dentro do casquilho e rodando no
sentido anti horário:
Luz traseira ( 1)
Luz de nevoeiro traseira/Luz de
marcha-atrás ( 2), conforme o
lado.
6. Inserir o suporte da lâmpada no grupo óptico traseiro. Montar o
grupo óptico na porta da
bagageira e apertar os parafusos
pelo lado de dentro. Fixar todas
as coberturas.Três volumes de 4 portas
1. Retirar a cobertura no lado respectivo.
2. Desapertar duas porcas defixação de plástico, do lado de
dentro e à mão.
3. Extrair cuidadosamente o grupo óptico traseiro das reentrâncias.
Certificar-se que a conduta do
cabo na devida posição.
4. Separar a ficha da cablagem do suporte da lâmpada.

Conservação do veículo261

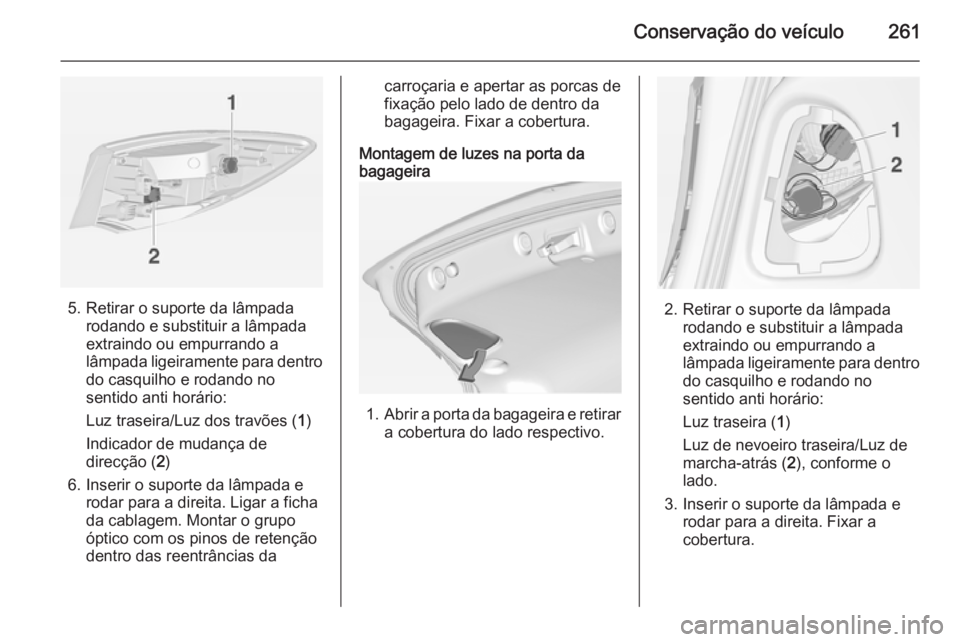

5. Retirar o suporte da lâmpadarodando e substituir a lâmpada
extraindo ou empurrando a
lâmpada ligeiramente para dentro
do casquilho e rodando no
sentido anti horário:
Luz traseira/Luz dos travões ( 1)
Indicador de mudança de
direcção ( 2)
6. Inserir o suporte da lâmpada e rodar para a direita. Ligar a ficha
da cablagem. Montar o grupo
óptico com os pinos de retenção
dentro das reentrâncias da
carroçaria e apertar as porcas de
fixação pelo lado de dentro da
bagageira. Fixar a cobertura.
Montagem de luzes na porta da
bagageira
1. Abrir a porta da bagageira e retirar
a cobertura do lado respectivo.
2. Retirar o suporte da lâmpada rodando e substituir a lâmpada
extraindo ou empurrando a
lâmpada ligeiramente para dentro do casquilho e rodando no
sentido anti horário:
Luz traseira ( 1)
Luz de nevoeiro traseira/Luz de
marcha-atrás ( 2), conforme o
lado.
3. Inserir o suporte da lâmpada e rodar para a direita. Fixar a
cobertura.

262Conservação do veículo
Carrinha

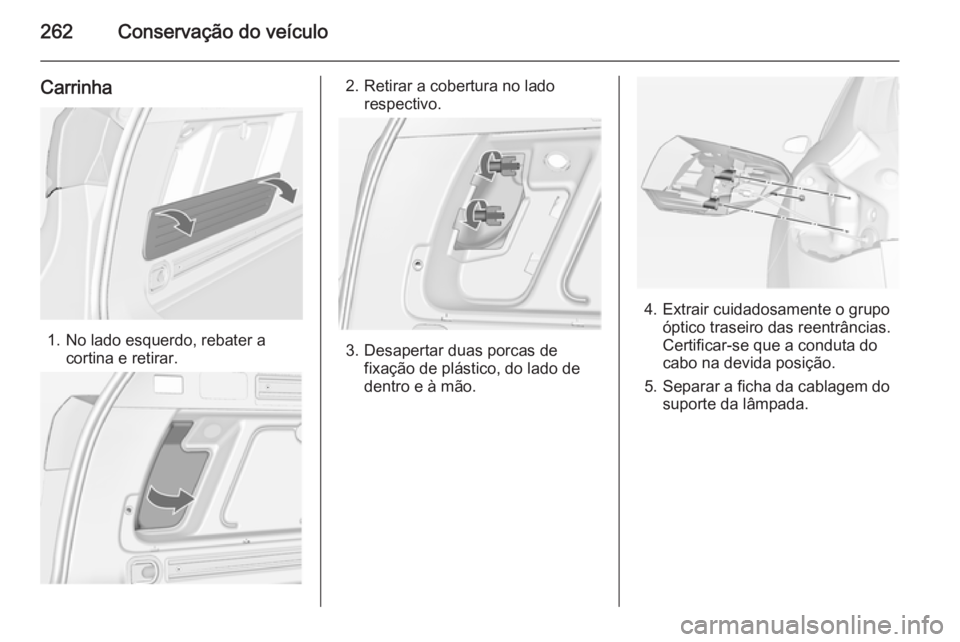

1. No lado esquerdo, rebater acortina e retirar.
2. Retirar a cobertura no ladorespectivo.
3. Desapertar duas porcas defixação de plástico, do lado de
dentro e à mão.
4. Extrair cuidadosamente o grupo óptico traseiro das reentrâncias.
Certificar-se que a conduta do
cabo na devida posição.
5. Separar a ficha da cablagem do suporte da lâmpada.

Conservação do veículo263

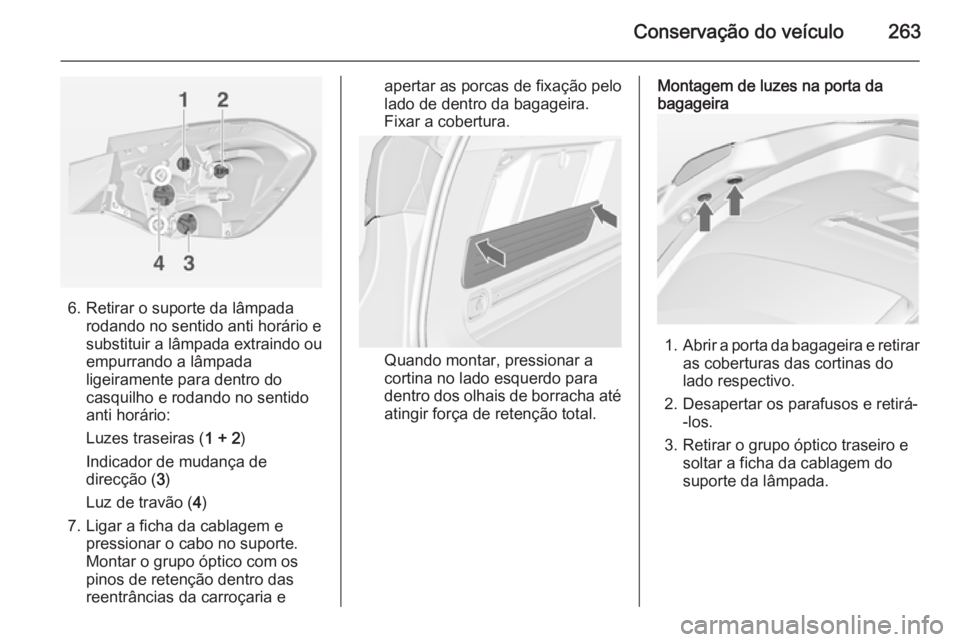

6. Retirar o suporte da lâmpadarodando no sentido anti horário e
substituir a lâmpada extraindo ou
empurrando a lâmpada
ligeiramente para dentro do
casquilho e rodando no sentido
anti horário:
Luzes traseiras ( 1 + 2)
Indicador de mudança de
direcção ( 3)
Luz de travão ( 4)
7. Ligar a ficha da cablagem e pressionar o cabo no suporte.
Montar o grupo óptico com os
pinos de retenção dentro das
reentrâncias da carroçaria e
apertar as porcas de fixação pelo
lado de dentro da bagageira.
Fixar a cobertura.
Quando montar, pressionar a
cortina no lado esquerdo para
dentro dos olhais de borracha até atingir força de retenção total.
Montagem de luzes na porta da
bagageira
1. Abrir a porta da bagageira e retirar
as coberturas das cortinas do
lado respectivo.
2. Desapertar os parafusos e retirá- -los.
3. Retirar o grupo óptico traseiro e soltar a ficha da cablagem do
suporte da lâmpada.

264Conservação do veículo

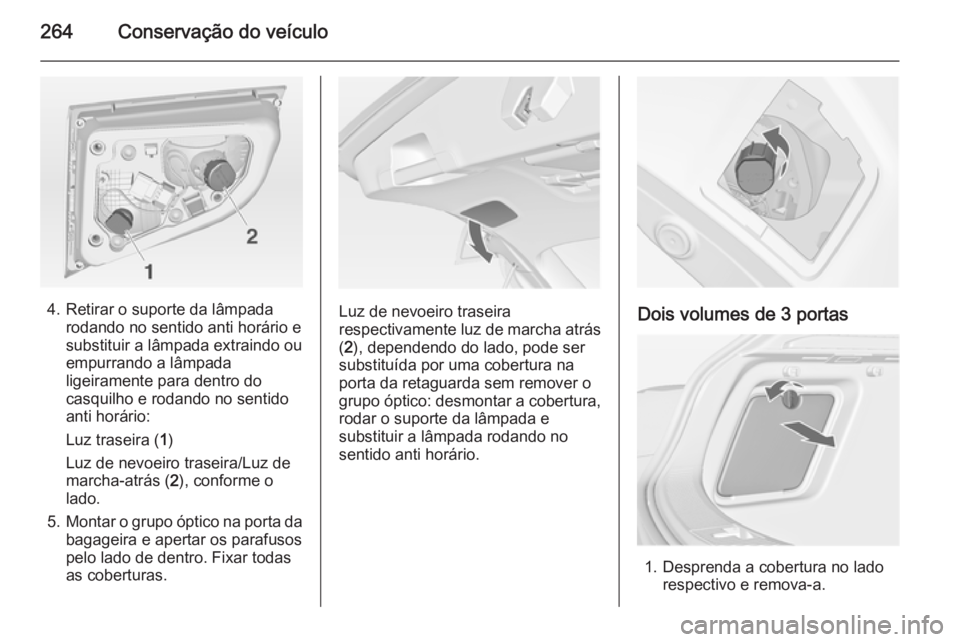

4. Retirar o suporte da lâmpadarodando no sentido anti horário e
substituir a lâmpada extraindo ou
empurrando a lâmpada
ligeiramente para dentro do
casquilho e rodando no sentido
anti horário:
Luz traseira ( 1)
Luz de nevoeiro traseira/Luz de
marcha-atrás ( 2), conforme o
lado.
5. Montar o grupo óptico na porta da
bagageira e apertar os parafusos
pelo lado de dentro. Fixar todas
as coberturas.Luz de nevoeiro traseira
respectivamente luz de marcha atrás ( 2 ), dependendo do lado, pode ser
substituída por uma cobertura na
porta da retaguarda sem remover o
grupo óptico: desmontar a cobertura,
rodar o suporte da lâmpada e
substituir a lâmpada rodando no
sentido anti horário.Dois volumes de 3 portas
1. Desprenda a cobertura no lado respectivo e remova-a.

Conservação do veículo265

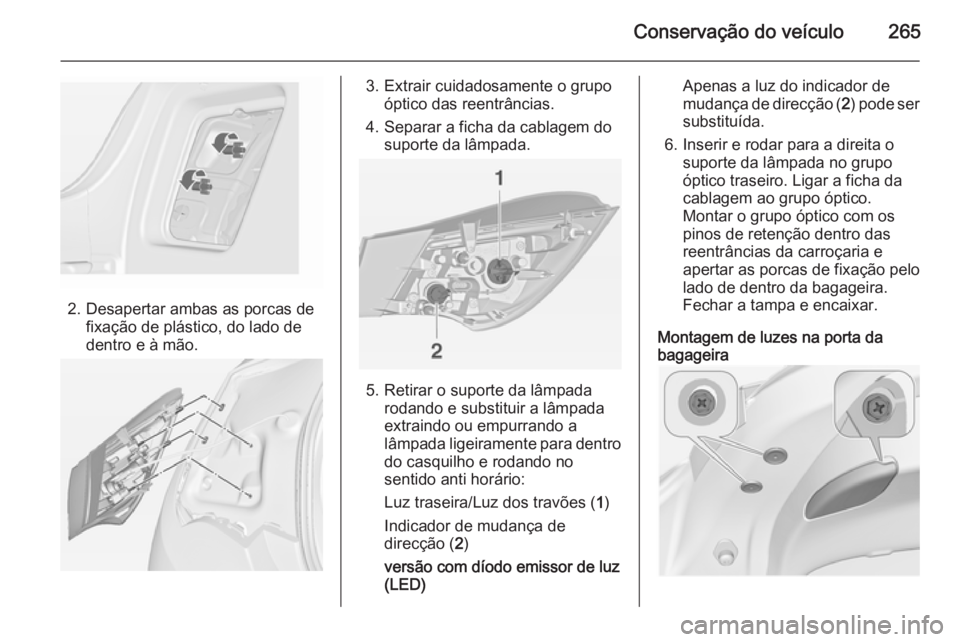

2. Desapertar ambas as porcas defixação de plástico, do lado de
dentro e à mão.
3. Extrair cuidadosamente o grupo óptico das reentrâncias.
4. Separar a ficha da cablagem do suporte da lâmpada.
5. Retirar o suporte da lâmpada rodando e substituir a lâmpada
extraindo ou empurrando a
lâmpada ligeiramente para dentro
do casquilho e rodando no
sentido anti horário:
Luz traseira/Luz dos travões ( 1)
Indicador de mudança de
direcção ( 2)
versão com díodo emissor de luz
(LED)
Apenas a luz do indicador de
mudança de direcção ( 2) pode ser
substituída.
6. Inserir e rodar para a direita o suporte da lâmpada no grupo
óptico traseiro. Ligar a ficha da
cablagem ao grupo óptico.
Montar o grupo óptico com os
pinos de retenção dentro das
reentrâncias da carroçaria e
apertar as porcas de fixação pelo
lado de dentro da bagageira.
Fechar a tampa e encaixar.
Montagem de luzes na porta da
bagageira

266Conservação do veículo

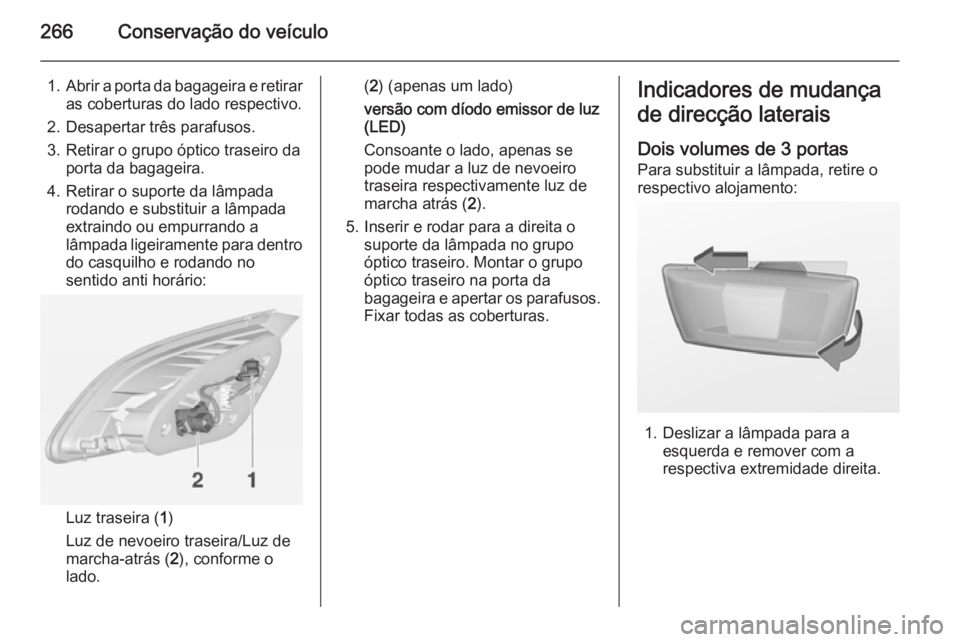

1.Abrir a porta da bagageira e retirar
as coberturas do lado respectivo.
2. Desapertar três parafusos.
3. Retirar o grupo óptico traseiro da porta da bagageira.
4. Retirar o suporte da lâmpada rodando e substituir a lâmpada
extraindo ou empurrando a
lâmpada ligeiramente para dentro
do casquilho e rodando no sentido anti horário:
Luz traseira ( 1)
Luz de nevoeiro traseira/Luz de
marcha-atrás ( 2), conforme o
lado.
( 2 ) (apenas um lado)
versão com díodo emissor de luz
(LED)
Consoante o lado, apenas se
pode mudar a luz de nevoeiro
traseira respectivamente luz de
marcha atrás ( 2).
5. Inserir e rodar para a direita o suporte da lâmpada no grupo
óptico traseiro. Montar o grupo
óptico traseiro na porta da
bagageira e apertar os parafusos.
Fixar todas as coberturas.Indicadores de mudança
de direcção laterais
Dois volumes de 3 portas
Para substituir a lâmpada, retire o
respectivo alojamento:
1. Deslizar a lâmpada para a esquerda e remover com arespectiva extremidade direita.

Conservação do veículo267
2.Rodar o casquilho da lâmpada no
sentido contrário dos ponteiros do relógio e remover do alojamento.
3. Retirar a lâmpada do casquilho e substituí-la.
4. Inserir o suporte da lâmpada e rodar para a direita.
5. Inserir a extremidade esquerda da lâmpada, deslizar para a
esquerda e inserir a extremidade
direita.
Dois volumes de 5 portas, três
volumes de 4 portas, Sports
Tourer
Para substituir a lâmpada, retire o
respectivo alojamento:1. Deslizar a lâmpada para a esquerda e remover com arespectiva extremidade direita.
2. Rodar o casquilho da lâmpada no
sentido contrário dos ponteiros do relógio e remover do alojamento.

268Conservação do veículo

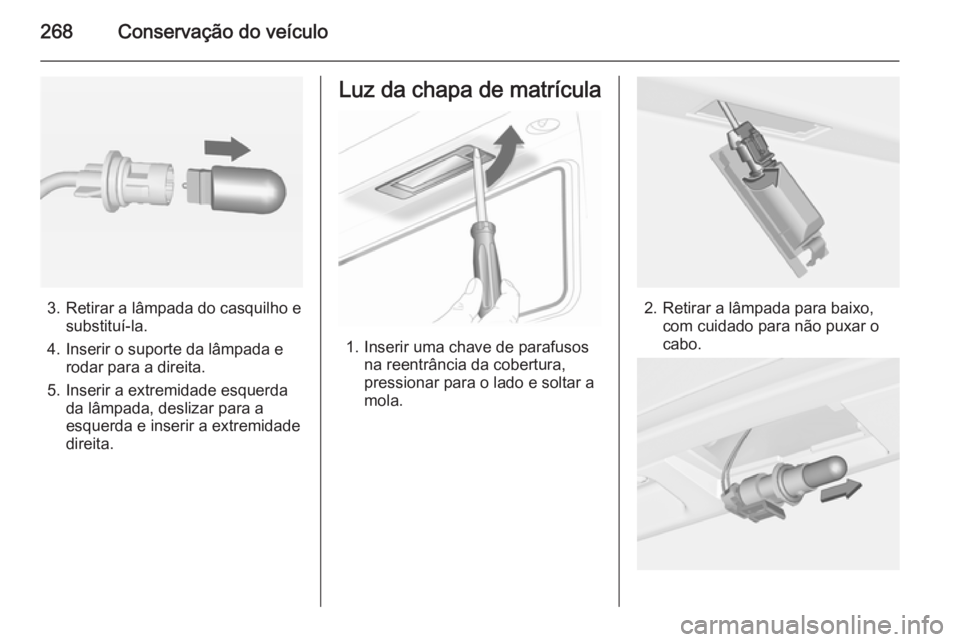

3. Retirar a lâmpada do casquilho esubstituí-la.
4. Inserir o suporte da lâmpada e rodar para a direita.
5. Inserir a extremidade esquerda da lâmpada, deslizar para a
esquerda e inserir a extremidade
direita.
Luz da chapa de matrícula
1. Inserir uma chave de parafusos na reentrância da cobertura,
pressionar para o lado e soltar a
mola.
2. Retirar a lâmpada para baixo, com cuidado para não puxar o
cabo.
