Conservação do veículo249Faróis de halogéneoDois volumes de 5 portas, trêsvolumes de 4 portas, SportsTourer
Faróis de halogéneo com lâmpadas
separadas para luzes de médios e de
máximos.
Lâmpada exterior das luzes de
médios (1) .
Lâmpada interior das luzes de
máximos (2) .
Luzes laterais/luzes de condução
diurna (3) .
Luzes de médios (1)
1. Rodar a tampa (1) para a
esquerda e retirá-la.
2.Rodar o suporte da lâmpada para
a esquerda para desengatar.
Afastar o suporte da lâmpada do
reflector.
3. Separar a lâmpada do casquilho e substituí-la.
4. Colocar o suporte da lâmpada, encaixando as duas patilhas no
reflector, e rodar no sentido dos
ponteiros do relógio para fixar.
5. Encaixar a tampa e rodar para a direita.

250Conservação do veículo

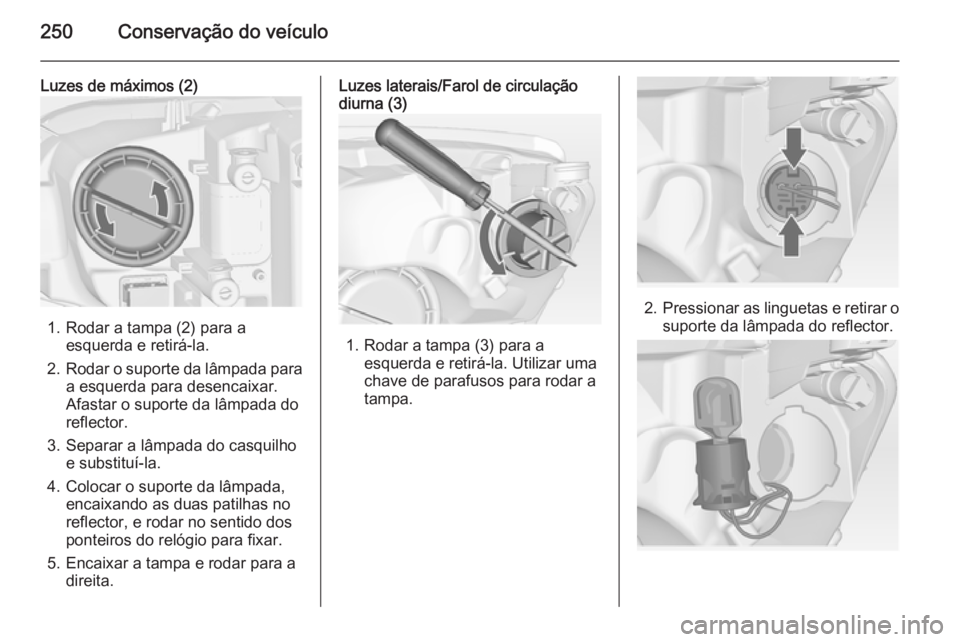

Luzes de máximos (2)
1. Rodar a tampa (2) para aesquerda e retirá-la.
2. Rodar o suporte da lâmpada para
a esquerda para desencaixar.
Afastar o suporte da lâmpada do
reflector.
3. Separar a lâmpada do casquilho e substituí-la.
4. Colocar o suporte da lâmpada, encaixando as duas patilhas no
reflector, e rodar no sentido dos
ponteiros do relógio para fixar.
5. Encaixar a tampa e rodar para a direita.
Luzes laterais/Farol de circulaçãodiurna (3)
1. Rodar a tampa (3) para a
esquerda e retirá-la. Utilizar uma
chave de parafusos para rodar a
tampa.
2. Pressionar as linguetas e retirar o
suporte da lâmpada do reflector.

Conservação do veículo251
3. Retirar a lâmpada do casquilho esubstituí-la.
4. Inserir o casquilho da lâmpada no
reflector. Encaixar a tampa e
rodar para a direita.
Dois volumes de 3 portas

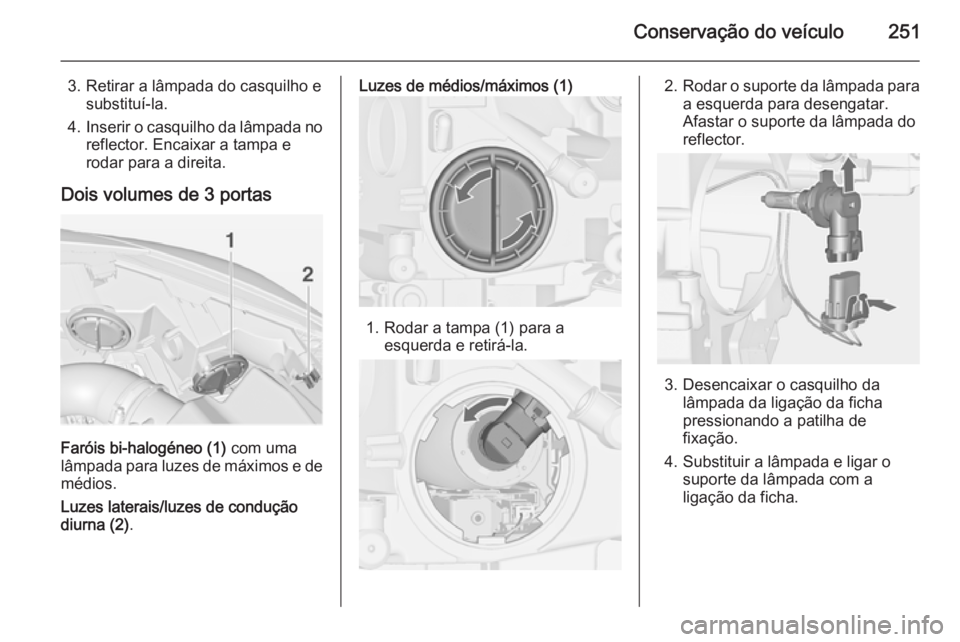

Faróis bi-halogéneo (1) com uma
lâmpada para luzes de máximos e de
médios.
Luzes laterais/luzes de condução
diurna (2) .
Luzes de médios/máximos (1)
1. Rodar a tampa (1) para a
esquerda e retirá-la.
2.Rodar o suporte da lâmpada para
a esquerda para desengatar.
Afastar o suporte da lâmpada do
reflector.
3. Desencaixar o casquilho da lâmpada da ligação da ficha
pressionando a patilha de
fixação.
4. Substituir a lâmpada e ligar o suporte da lâmpada com a
ligação da ficha.

252Conservação do veículo
5. Colocar o suporte da lâmpada,encaixando as duas patilhas no
reflector, e rodar no sentido dos
ponteiros do relógio para fixar.
6. Encaixar a tampa e rodar para a direita.
Luzes laterais/Luzes de condução
diurna (2)
1. Rodar o casquilho da lâmpada (2)
para a esquerda para desengatar. Remover o casquilho da lâmpada
do reflector.
2. Remover a lâmpada do casquilho, puxando.
3. Substituir e introduzir a nova lâmpada no casquilho.
4. Inserir o casquilho da lâmpada no
reflector e rodar para a direita.
Iluminação dianteira
adaptativa9 Perigo
A iluminação dianteira adaptativa
utiliza faróis de xénon.
Os faróis de xénon funcionam com uma grande tensão eléctrica. Não tocar. Substituir as lâmpadas
numa oficina.
As luzes laterais/luzes de condução
diurna foram concebidas como
díodos emissores de luz (LED) e não
podem ser substituídas.
As lâmpadas para a iluminação de
canto podem ser alteradas.

Conservação do veículo253
Iluminação de cantos

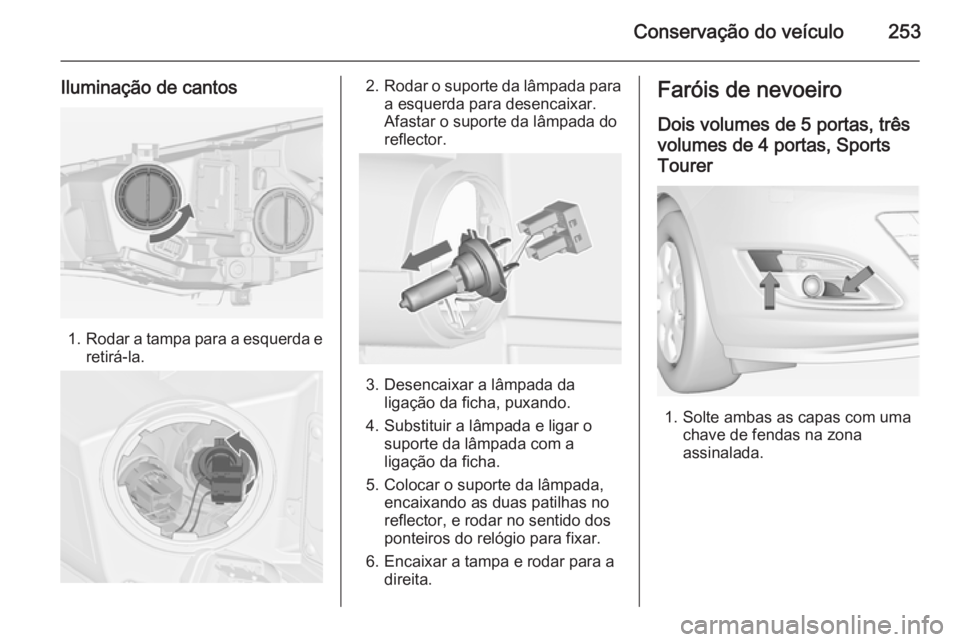

1.Rodar a tampa para a esquerda e
retirá-la.
2. Rodar o suporte da lâmpada para
a esquerda para desencaixar.
Afastar o suporte da lâmpada do reflector.
3. Desencaixar a lâmpada da ligação da ficha, puxando.
4. Substituir a lâmpada e ligar o suporte da lâmpada com a
ligação da ficha.
5. Colocar o suporte da lâmpada, encaixando as duas patilhas no
reflector, e rodar no sentido dos
ponteiros do relógio para fixar.
6. Encaixar a tampa e rodar para a direita.
Faróis de nevoeiro
Dois volumes de 5 portas, trêsvolumes de 4 portas, SportsTourer
1. Solte ambas as capas com uma chave de fendas na zona
assinalada.

254Conservação do veículo

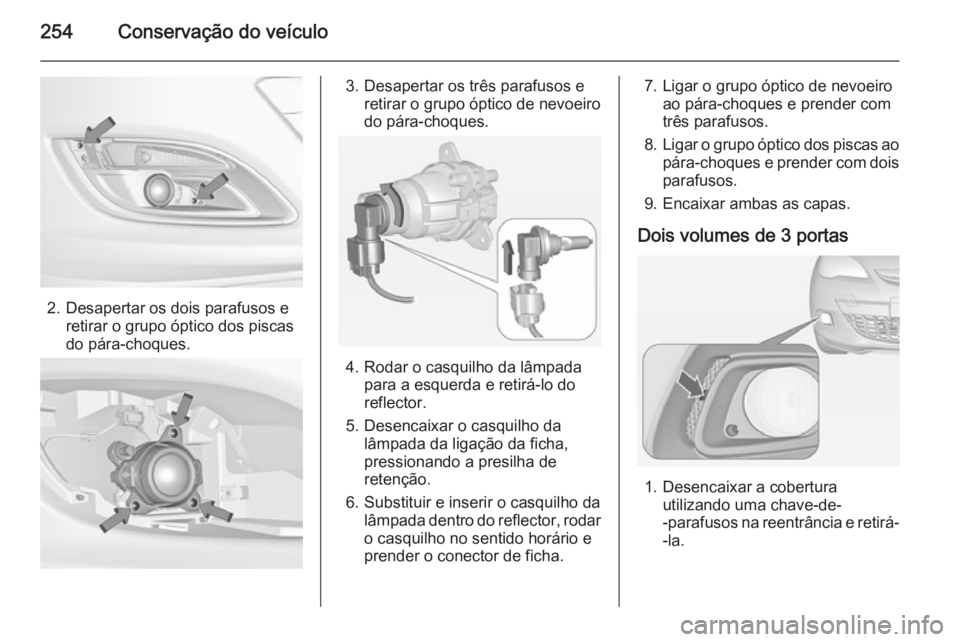

2. Desapertar os dois parafusos eretirar o grupo óptico dos piscas
do pára-choques.
3. Desapertar os três parafusos e retirar o grupo óptico de nevoeiro
do pára-choques.
4. Rodar o casquilho da lâmpada para a esquerda e retirá-lo do
reflector.
5. Desencaixar o casquilho da lâmpada da ligação da ficha,
pressionando a presilha de
retenção.
6. Substituir e inserir o casquilho da lâmpada dentro do reflector, rodar
o casquilho no sentido horário e
prender o conector de ficha.
7. Ligar o grupo óptico de nevoeiro ao pára-choques e prender com
três parafusos.
8. Ligar o grupo óptico dos piscas ao
pára-choques e prender com dois
parafusos.
9. Encaixar ambas as capas.
Dois volumes de 3 portas

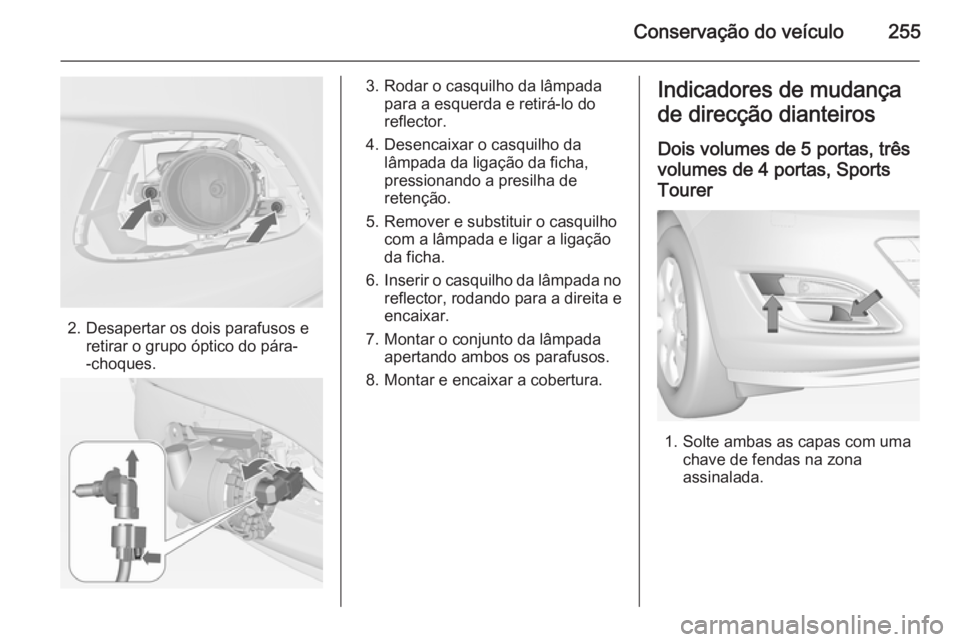

1. Desencaixar a cobertura utilizando uma chave-de--parafusos na reentrância e retirá-
-la.

Conservação do veículo255
2. Desapertar os dois parafusos eretirar o grupo óptico do pára-
-choques.
3. Rodar o casquilho da lâmpada para a esquerda e retirá-lo do
reflector.
4. Desencaixar o casquilho da lâmpada da ligação da ficha,
pressionando a presilha de
retenção.
5. Remover e substituir o casquilho com a lâmpada e ligar a ligação
da ficha.
6. Inserir o casquilho da lâmpada no
reflector, rodando para a direita e
encaixar.
7. Montar o conjunto da lâmpada apertando ambos os parafusos.
8. Montar e encaixar a cobertura.Indicadores de mudança
de direcção dianteiros
Dois volumes de 5 portas, trêsvolumes de 4 portas, Sports
Tourer
1. Solte ambas as capas com uma chave de fendas na zona
assinalada.

256Conservação do veículo
2. Desapertar os dois parafusos eretirar o grupo óptico do pára-
-choques.
3. Desencaixar o casquilho da lâmpada do reflector,
pressionando as duas presilhas
de retenção.
4. Desencaixar o conector da ficha do casquilho da lâmpada,
pressionando a presilha de
retenção.
5. Retirar e substituir o casquilho da
lâmpada com a lâmpada.
6. Inserir o casquilho da lâmpada dentro do reflector e ligar o
conector de ficha.
7. Ligar o grupo óptico ao pára- -choques e prender com os dois
parafusos.
8. Encaixar ambas as capas.
Dois volumes de 5 portas, três
volumes de 4 portas, Sports Tourer com pára-choques dianteiro Sport/
GSi
As lâmpadas são acessíveis pela
parte de baixo do veículo.

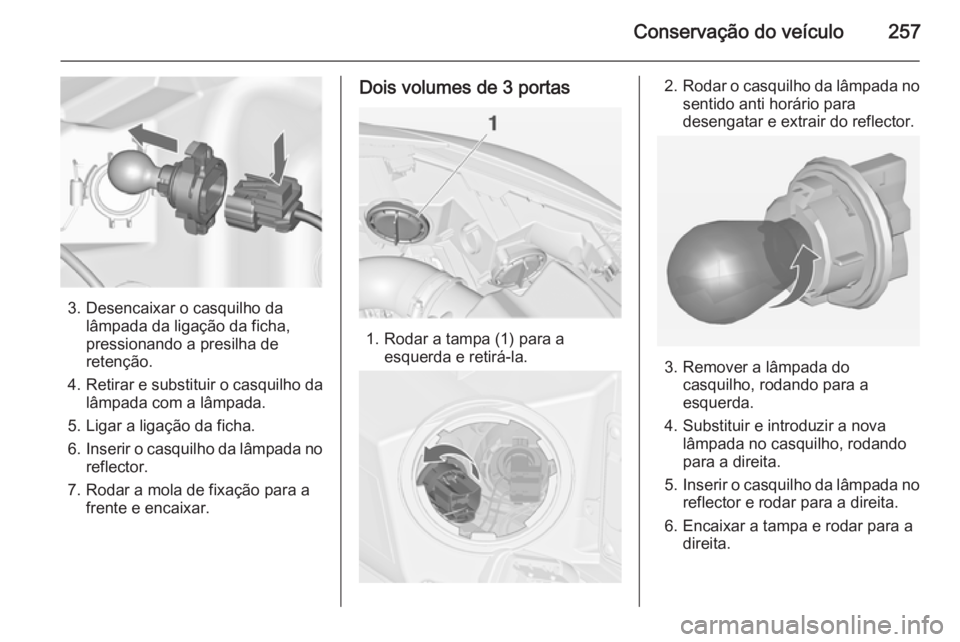

1. Desencaixar a mola de fixação e
depois rodá-la para trás.
2. Puxar o casquilho da lâmpada com a lâmpada para fora doreflector.

Conservação do veículo257
3. Desencaixar o casquilho dalâmpada da ligação da ficha,
pressionando a presilha de
retenção.
4. Retirar e substituir o casquilho da
lâmpada com a lâmpada.
5. Ligar a ligação da ficha.
6. Inserir o casquilho da lâmpada no
reflector.
7. Rodar a mola de fixação para a frente e encaixar.
Dois volumes de 3 portas
1. Rodar a tampa (1) para a esquerda e retirá-la.
2.Rodar o casquilho da lâmpada no
sentido anti horário para
desengatar e extrair do reflector.
3. Remover a lâmpada do casquilho, rodando para a
esquerda.
4. Substituir e introduzir a nova lâmpada no casquilho, rodando
para a direita.
5. Inserir o casquilho da lâmpada no
reflector e rodar para a direita.
6. Encaixar a tampa e rodar para a direita.

258Conservação do veículoLuzes traseiras2 volumes de 5 portas
1. Desprenda a cobertura no lado respectivo e remova-a.
2.Desapertar a porca de fixação em
plástico, pelo lado de dentro e à
mão.
3. Extraia cuidadosamente o grupo óptico traseiro das reentrâncias.
Certificar-se que a conduta do
cabo na devida posição.
4. Separar o cabo do suporte.
5. Separar a ficha da cablagem do suporte da lâmpada.
6. Desenrosque os três parafusoscom uma chave de fendas e retire
o suporte da lâmpada do grupo
óptico.
