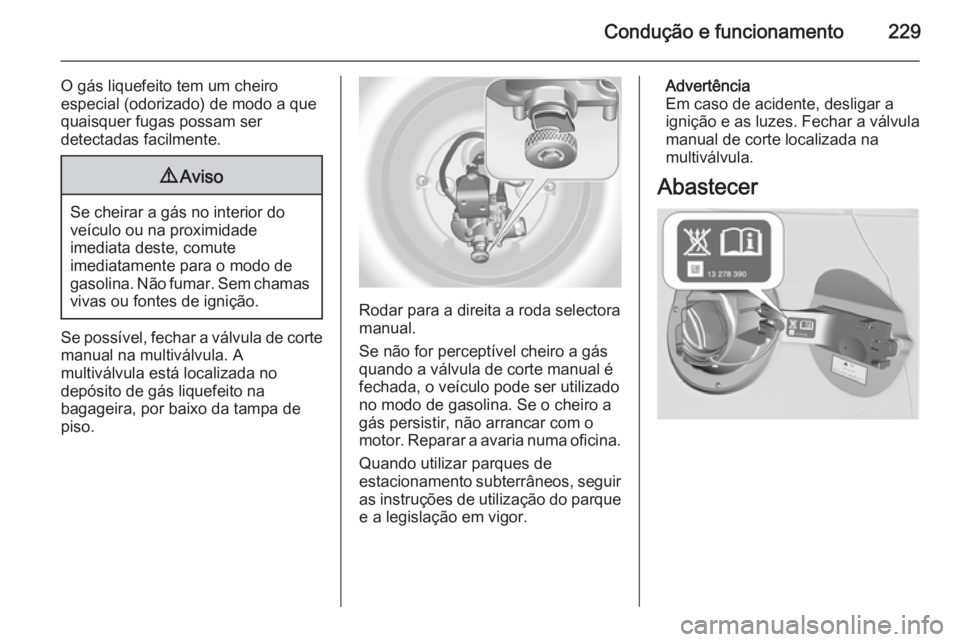

Condução e funcionamento229
O gás liquefeito tem um cheiro
especial (odorizado) de modo a que
quaisquer fugas possam ser
detectadas facilmente.9 Aviso
Se cheirar a gás no interior do
veículo ou na proximidade
imediata deste, comute
imediatamente para o modo de
gasolina. Não fumar. Sem chamas
vivas ou fontes de ignição.
Se possível, fechar a válvula de corte manual na multiválvula. A
multiválvula está localizada no
depósito de gás liquefeito na
bagageira, por baixo da tampa de
piso.
Rodar para a direita a roda selectora
manual.
Se não for perceptível cheiro a gás
quando a válvula de corte manual é
fechada, o veículo pode ser utilizado
no modo de gasolina. Se o cheiro a
gás persistir, não arrancar com o
motor. Reparar a avaria numa oficina.
Quando utilizar parques de
estacionamento subterrâneos, seguir
as instruções de utilização do parque e a legislação em vigor.
Advertência
Em caso de acidente, desligar a ignição e as luzes. Fechar a válvula
manual de corte localizada na
multiválvula.
Abastecer

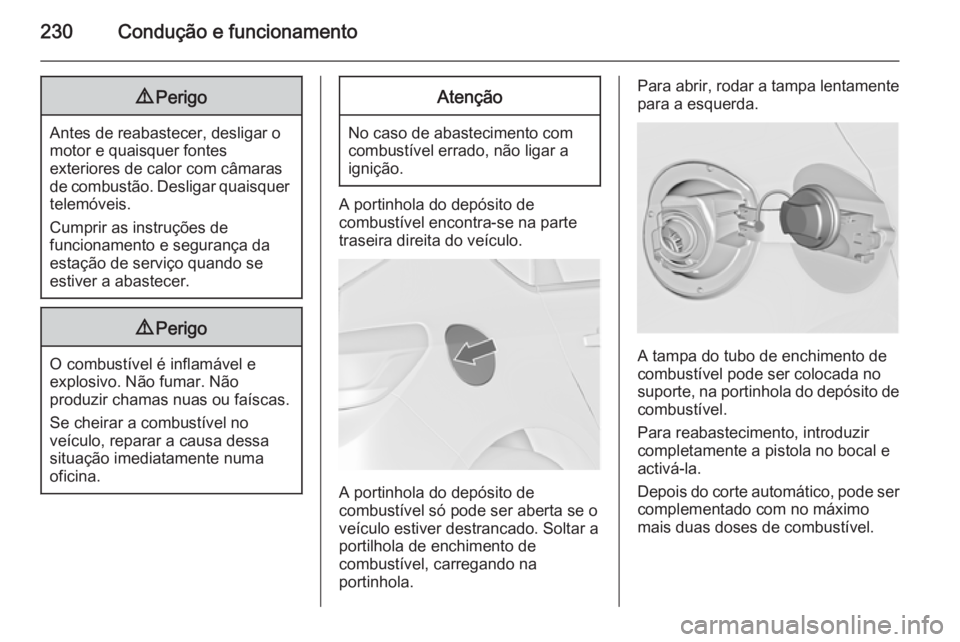

230Condução e funcionamento9Perigo
Antes de reabastecer, desligar o
motor e quaisquer fontes
exteriores de calor com câmaras
de combustão. Desligar quaisquer telemóveis.
Cumprir as instruções de
funcionamento e segurança da
estação de serviço quando se
estiver a abastecer.
9 Perigo
O combustível é inflamável e
explosivo. Não fumar. Não
produzir chamas nuas ou faíscas.
Se cheirar a combustível no
veículo, reparar a causa dessa situação imediatamente numa
oficina.
Atenção
No caso de abastecimento com
combustível errado, não ligar a
ignição.
A portinhola do depósito de
combustível encontra-se na parte
traseira direita do veículo.
A portinhola do depósito de
combustível só pode ser aberta se o
veículo estiver destrancado. Soltar a
portilhola de enchimento de
combustível, carregando na
portinhola.
Para abrir, rodar a tampa lentamente para a esquerda.
A tampa do tubo de enchimento de
combustível pode ser colocada no
suporte, na portinhola do depósito de
combustível.
Para reabastecimento, introduzir
completamente a pistola no bocal e activá-la.
Depois do corte automático, pode ser complementado com no máximo
mais duas doses de combustível.

Condução e funcionamento231Atenção
Limpe imediatamente qualquer
combustível derramado.
Para fechar, rodar a tampa do tubo de
enchimento de combustível para a
direita até engatar audivelmente.
Fechar a portinhola e deixá-la
engatar.
Abastecimento com gás liquefeito
Cumprir as instruções de
funcionamento e segurança da
estação de serviço quando se estiver a abastecer.
A válvula de enchimento para gás
liquefeito situa-se atrás da tampa do
bocal de enchimento de gasolina.
Desenroscar a tampa protectora do
gargalo de enchimento.
Enrosque o adaptador necessário
manualmente no gargalo de
enchimento.
Adaptador ACME: Enroscar a porca
da ponteira de enchimento no
adaptador. Pressionar para baixo o
gatilho de bloqueio na ponteira de
enchimento.
Gargalo de enchimento DISH
(Itália): Colocar o ponteira de
enchimento no adaptador.
Pressionar para baixo o gatilho de
bloqueio na ponteira de enchimento.
Gargalo de enchimento com encaixe
de baioneta: Colocar a ponteira de
enchimento no adaptador e rodar

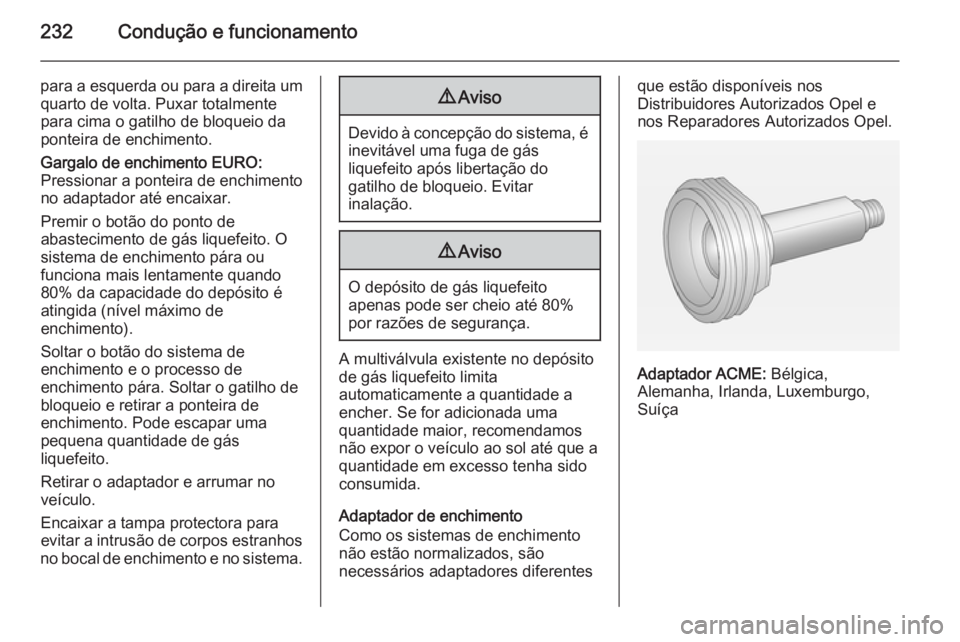

232Condução e funcionamento
para a esquerda ou para a direita umquarto de volta. Puxar totalmentepara cima o gatilho de bloqueio da
ponteira de enchimento.
Gargalo de enchimento EURO:
Pressionar a ponteira de enchimento
no adaptador até encaixar.
Premir o botão do ponto de
abastecimento de gás liquefeito. O
sistema de enchimento pára ou
funciona mais lentamente quando
80% da capacidade do depósito é
atingida (nível máximo de
enchimento).
Soltar o botão do sistema de
enchimento e o processo de
enchimento pára. Soltar o gatilho de
bloqueio e retirar a ponteira de
enchimento. Pode escapar uma
pequena quantidade de gás
liquefeito.
Retirar o adaptador e arrumar no
veículo.
Encaixar a tampa protectora para
evitar a intrusão de corpos estranhos
no bocal de enchimento e no sistema.9 Aviso
Devido à concepção do sistema, é
inevitável uma fuga de gás
liquefeito após libertação do
gatilho de bloqueio. Evitar
inalação.
9 Aviso
O depósito de gás liquefeito
apenas pode ser cheio até 80%
por razões de segurança.
A multiválvula existente no depósito
de gás liquefeito limita
automaticamente a quantidade a
encher. Se for adicionada uma
quantidade maior, recomendamos
não expor o veículo ao sol até que a
quantidade em excesso tenha sido
consumida.
Adaptador de enchimento
Como os sistemas de enchimento
não estão normalizados, são
necessários adaptadores diferentes
que estão disponíveis nos
Distribuidores Autorizados Opel e
nos Reparadores Autorizados Opel.
Adaptador ACME: Bélgica,
Alemanha, Irlanda, Luxemburgo,
Suíça

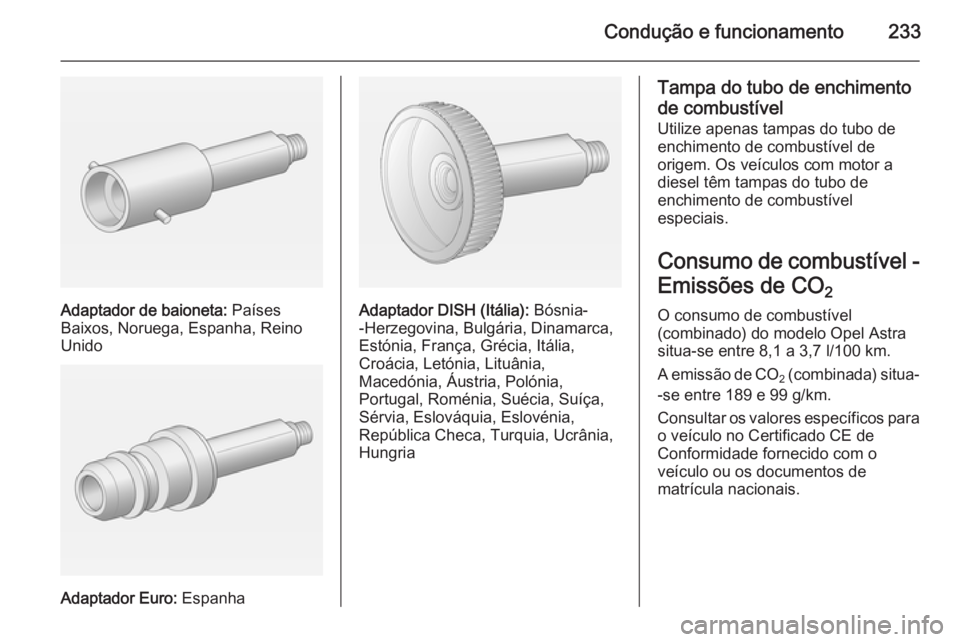

Condução e funcionamento233
Adaptador de baioneta: Países
Baixos, Noruega, Espanha, Reino
Unido
Adaptador Euro: Espanha
Adaptador DISH (Itália): Bósnia-
-Herzegovina, Bulgária, Dinamarca,
Estónia, França, Grécia, Itália,
Croácia, Letónia, Lituânia,
Macedónia, Áustria, Polónia,
Portugal, Roménia, Suécia, Suíça,
Sérvia, Eslováquia, Eslovénia,
República Checa, Turquia, Ucrânia,
Hungria
Tampa do tubo de enchimento
de combustível
Utilize apenas tampas do tubo de
enchimento de combustível de
origem. Os veículos com motor a
diesel têm tampas do tubo de
enchimento de combustível
especiais.
Consumo de combustível - Emissões de CO 2
O consumo de combustível
(combinado) do modelo Opel Astra
situa-se entre 8,1 a 3,7 l/100 km.
A emissão de CO 2 (combinada) situa-
-se entre 189 e 99 g/km.
Consultar os valores específicos para o veículo no Certificado CE de
Conformidade fornecido com o
veículo ou os documentos de
matrícula nacionais.

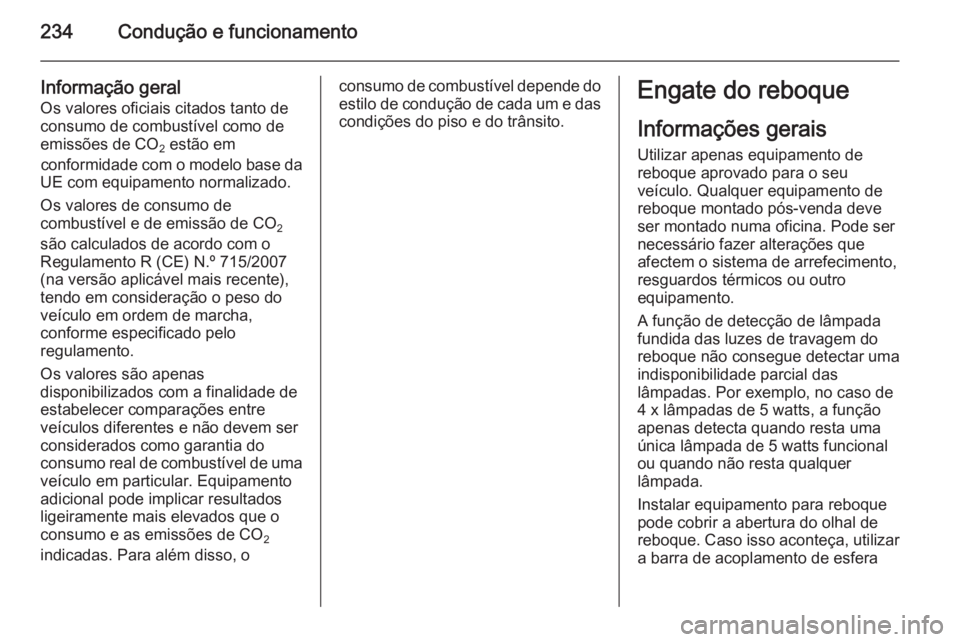

234Condução e funcionamento
Informação geral
Os valores oficiais citados tanto de
consumo de combustível como de
emissões de CO 2 estão em
conformidade com o modelo base da
UE com equipamento normalizado.
Os valores de consumo de
combustível e de emissão de CO 2
são calculados de acordo com o
Regulamento R (CE) N.º 715/2007
(na versão aplicável mais recente),
tendo em consideração o peso do
veículo em ordem de marcha,
conforme especificado pelo
regulamento.
Os valores são apenas
disponibilizados com a finalidade de
estabelecer comparações entre
veículos diferentes e não devem ser
considerados como garantia do
consumo real de combustível de uma veículo em particular. Equipamento
adicional pode implicar resultados
ligeiramente mais elevados que o
consumo e as emissões de CO 2
indicadas. Para além disso, oconsumo de combustível depende do
estilo de condução de cada um e dascondições do piso e do trânsito.Engate do reboque
Informações gerais
Utilizar apenas equipamento de
reboque aprovado para o seu
veículo. Qualquer equipamento de
reboque montado pós-venda deve
ser montado numa oficina. Pode ser
necessário fazer alterações que
afectem o sistema de arrefecimento,
resguardos térmicos ou outro
equipamento.
A função de detecção de lâmpada
fundida das luzes de travagem do
reboque não consegue detectar uma
indisponibilidade parcial das
lâmpadas. Por exemplo, no caso de
4 x lâmpadas de 5 watts, a função
apenas detecta quando resta uma
única lâmpada de 5 watts funcional ou quando não resta qualquer
lâmpada.
Instalar equipamento para reboque
pode cobrir a abertura do olhal de reboque. Caso isso aconteça, utilizar
a barra de acoplamento de esfera

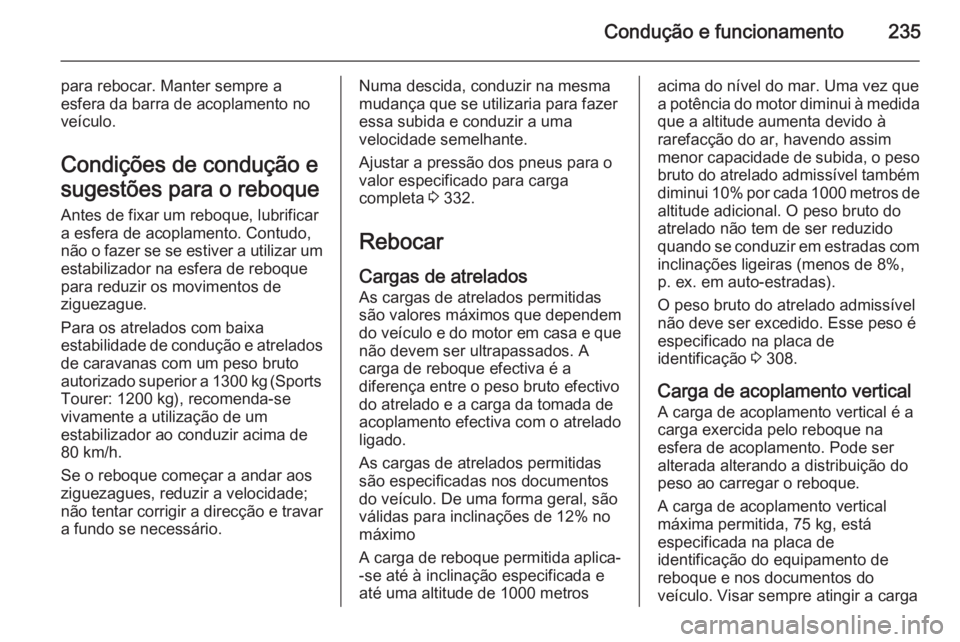

Condução e funcionamento235
para rebocar. Manter sempre a
esfera da barra de acoplamento no
veículo.
Condições de condução e
sugestões para o reboque Antes de fixar um reboque, lubrificar
a esfera de acoplamento. Contudo,
não o fazer se se estiver a utilizar um
estabilizador na esfera de reboque
para reduzir os movimentos de
ziguezague.
Para os atrelados com baixa
estabilidade de condução e atrelados de caravanas com um peso bruto
autorizado superior a 1300 kg (Sports
Tourer: 1200 kg), recomenda-se
vivamente a utilização de um
estabilizador ao conduzir acima de
80 km/h.
Se o reboque começar a andar aos
ziguezagues, reduzir a velocidade;
não tentar corrigir a direcção e travar
a fundo se necessário.Numa descida, conduzir na mesma
mudança que se utilizaria para fazer
essa subida e conduzir a uma
velocidade semelhante.
Ajustar a pressão dos pneus para o
valor especificado para carga
completa 3 332.
Rebocar Cargas de atrelados
As cargas de atrelados permitidas
são valores máximos que dependem
do veículo e do motor em casa e que
não devem ser ultrapassados. A
carga de reboque efectiva é a
diferença entre o peso bruto efectivo
do atrelado e a carga da tomada de
acoplamento efectiva com o atrelado
ligado.
As cargas de atrelados permitidas
são especificadas nos documentos
do veículo. De uma forma geral, são
válidas para inclinações de 12% no
máximo
A carga de reboque permitida aplica- -se até à inclinação especificada e
até uma altitude de 1000 metrosacima do nível do mar. Uma vez que
a potência do motor diminui à medida
que a altitude aumenta devido à
rarefacção do ar, havendo assim
menor capacidade de subida, o peso
bruto do atrelado admissível também diminui 10% por cada 1000 metros de
altitude adicional. O peso bruto do
atrelado não tem de ser reduzido
quando se conduzir em estradas com inclinações ligeiras (menos de 8%,
p. ex. em auto-estradas).
O peso bruto do atrelado admissível
não deve ser excedido. Esse peso é
especificado na placa de
identificação 3 308.
Carga de acoplamento vertical
A carga de acoplamento vertical é a
carga exercida pelo reboque na
esfera de acoplamento. Pode ser alterada alterando a distribuição do
peso ao carregar o reboque.
A carga de acoplamento vertical
máxima permitida, 75 kg, está
especificada na placa de
identificação do equipamento de
reboque e nos documentos do
veículo. Visar sempre atingir a carga

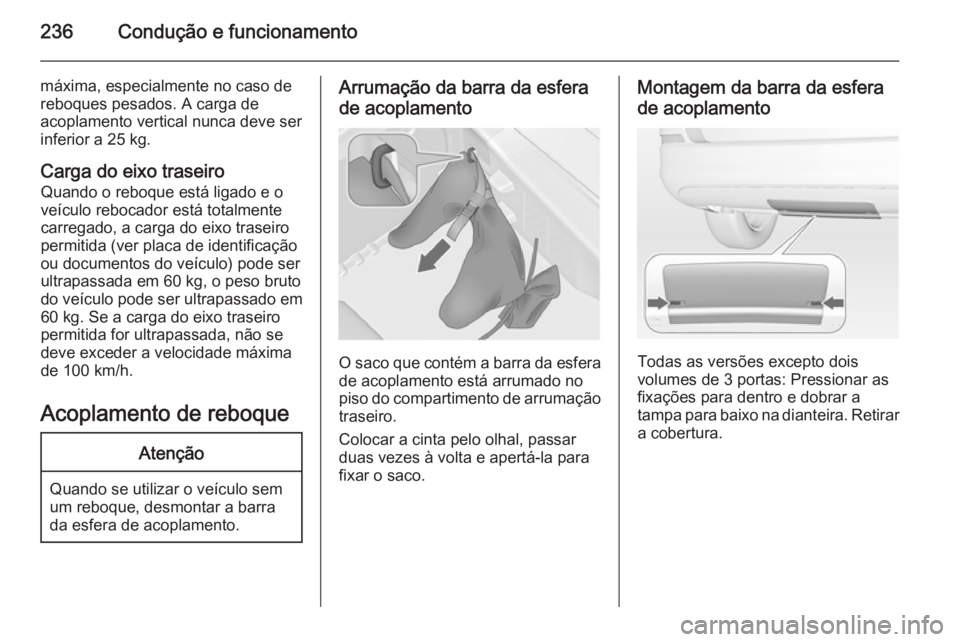

236Condução e funcionamento
máxima, especialmente no caso de
reboques pesados. A carga de
acoplamento vertical nunca deve ser
inferior a 25 kg.
Carga do eixo traseiro Quando o reboque está ligado e o
veículo rebocador está totalmente
carregado, a carga do eixo traseiro
permitida (ver placa de identificação
ou documentos do veículo) pode ser
ultrapassada em 60 kg, o peso bruto
do veículo pode ser ultrapassado em
60 kg. Se a carga do eixo traseiro
permitida for ultrapassada, não se
deve exceder a velocidade máxima de 100 km/h.
Acoplamento de reboqueAtenção
Quando se utilizar o veículo sem
um reboque, desmontar a barra
da esfera de acoplamento.
Arrumação da barra da esfera
de acoplamento
O saco que contém a barra da esfera
de acoplamento está arrumado no
piso do compartimento de arrumação
traseiro.
Colocar a cinta pelo olhal, passar
duas vezes à volta e apertá-la para
fixar o saco.
Montagem da barra da esfera
de acoplamento
Todas as versões excepto dois
volumes de 3 portas: Pressionar as
fixações para dentro e dobrar a
tampa para baixo na dianteira. Retirar
a cobertura.

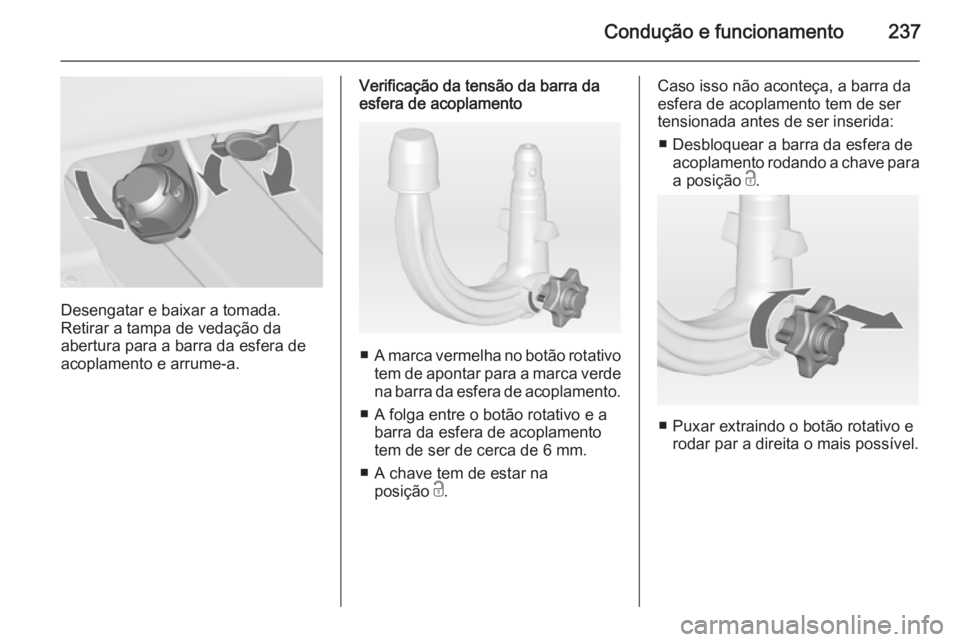

Condução e funcionamento237
Desengatar e baixar a tomada.
Retirar a tampa de vedação da
abertura para a barra da esfera de
acoplamento e arrume-a.
Verificação da tensão da barra da esfera de acoplamento
■ A marca vermelha no botão rotativo
tem de apontar para a marca verde
na barra da esfera de acoplamento.
■ A folga entre o botão rotativo e a barra da esfera de acoplamentotem de ser de cerca de 6 mm.
■ A chave tem de estar na posição c.
Caso isso não aconteça, a barra da
esfera de acoplamento tem de ser
tensionada antes de ser inserida:
■ Desbloquear a barra da esfera de acoplamento rodando a chave para
a posição c.
■ Puxar extraindo o botão rotativo e
rodar par a direita o mais possível.

238Condução e funcionamento
Inserir a barra da esfera de
acoplamento
Insira a barra da esfera de
acoplamento sob tensão na abertura
e empurrar firmemente para cima até
se ouvir a engatar.
O manípulo rotativo encaixa de novo
na posição original apoiando-se
contra a barra da esfera de
acoplamento sem qualquer folga.
9 Aviso
Não tocar no manípulo rotativo
durante a instalação.
Bloquear a barra da esfera de
acoplamento rodando a chave para a
posição e. Retirar a chave e fechar a
aba de protecção.
Olhal para cabo anti-desengate
Fixar o cabo anti-desengate ao olhal.
Verificar que a barra da esfera de
acoplamento está correctamente
instalada
■ A marca verde no botão rotativo tem de apontar para a marca verde
na barra da esfera de acoplamento.
■ Não deve haver qualquer folga entre o manípulo rotativo e a barra
da esfera de acoplamento.
■ A barra da esfera de acoplamento tem de estar bem encaixada na
abertura.
■ A barra da esfera de acoplamento tem de estar bloqueada e a chave
tem de ser retirada.9 Aviso
Apenas é permitido rebocar um
atrelado quando a barra da esfera
de acoplamento está bem
montada. Se a barra da esfera de
acoplamento não engatar bem,
recorrer à ajuda de uma oficina.
