Lampa de semnalizare (2)
6. Introduceţi suportul becului şi răsuciţi-l în sens orar. Fixaţi fişa
de conectare. Fixaţi ansamblul de
iluminat cu pinii de prindere în
locaşul din caroserie şi strângeţi
piuliţele de fixare din interiorul
portbagajului. Fixaţi capacul.

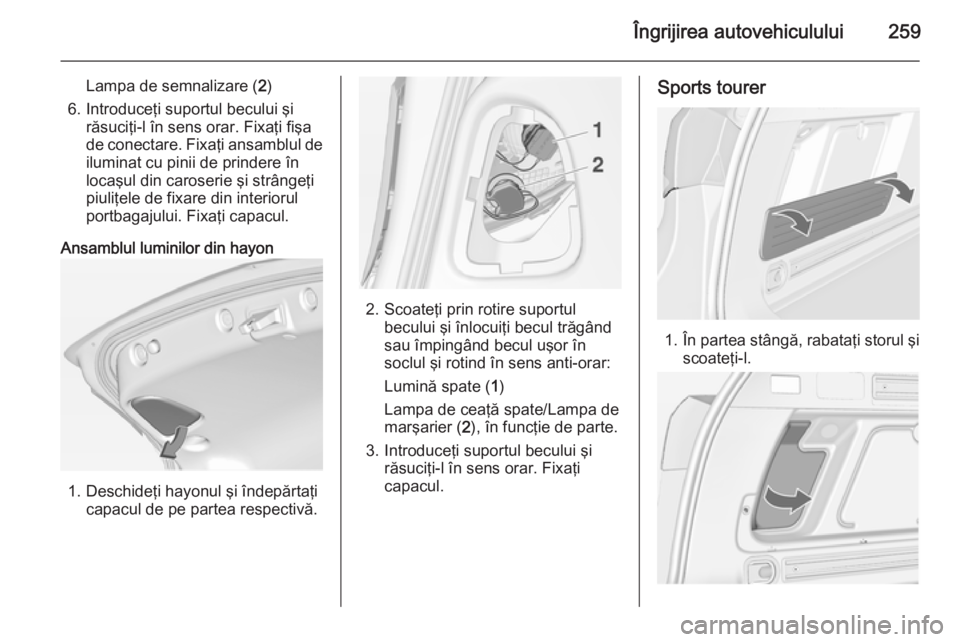

Ansamblul luminilor din hayon
1. Deschideţi hayonul şi îndepărtaţi capacul de pe partea respectivă.
2. Scoateţi prin rotire suportulbecului şi înlocuiţi becul trăgând
sau împingând becul uşor în
soclul şi rotind în sens anti-orar:
Lumină spate ( 1)
Lampa de ceaţă spate/Lampa de marşarier ( 2), în funcţie de parte.
3. Introduceţi suportul becului şi răsuciţi-l în sens orar. Fixaţi
capacul.
Sports tourer
1. În partea stângă, rabataţi storul şi
scoateţi-l.

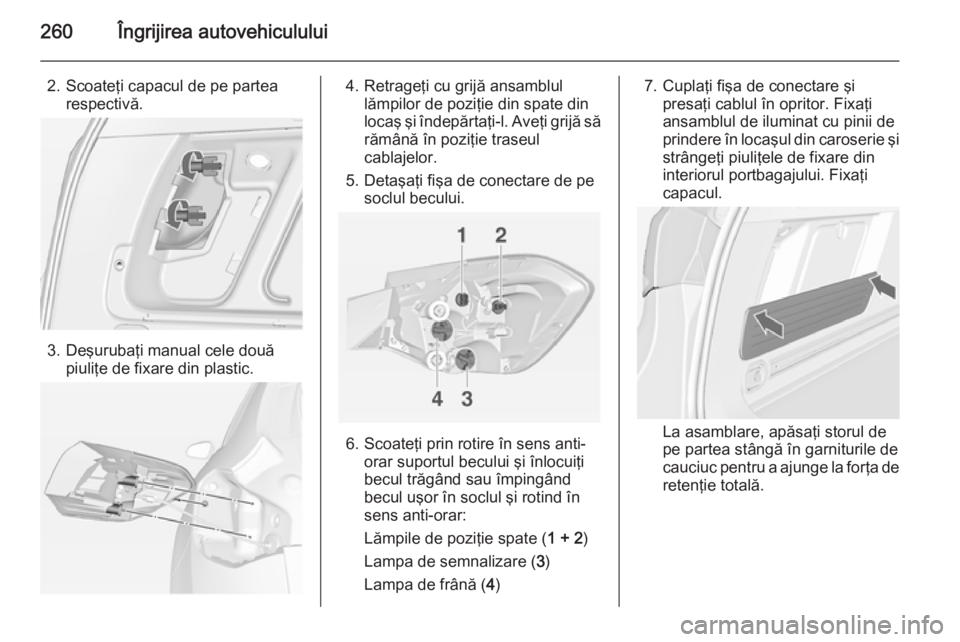

260Îngrijirea autovehiculului
2. Scoateţi capacul de pe partearespectivă.
3. Deşurubaţi manual cele două piuliţe de fixare din plastic.
4. Retrageţi cu grijă ansamblul lămpilor de poziţie din spate din
locaş şi îndepărtaţi-l. Aveţi grijă să
rămână în poziţie traseul
cablajelor.
5. Detaşaţi fişa de conectare de pe soclul becului.
6. Scoateţi prin rotire în sens anti-orar suportul becului şi înlocuiţi
becul trăgând sau împingând
becul uşor în soclul şi rotind în
sens anti-orar:
Lămpile de poziţie spate ( 1 + 2)
Lampa de semnalizare ( 3)
Lampa de frână ( 4)
7. Cuplaţi fişa de conectare şi
presaţi cablul în opritor. Fixaţi
ansamblul de iluminat cu pinii de
prindere în locaşul din caroserie şi
strângeţi piuliţele de fixare din
interiorul portbagajului. Fixaţi
capacul.
La asamblare, apăsaţi storul de
pe partea stângă în garniturile de
cauciuc pentru a ajunge la forţa de
retenţie totală.

Îngrijirea autovehiculului261

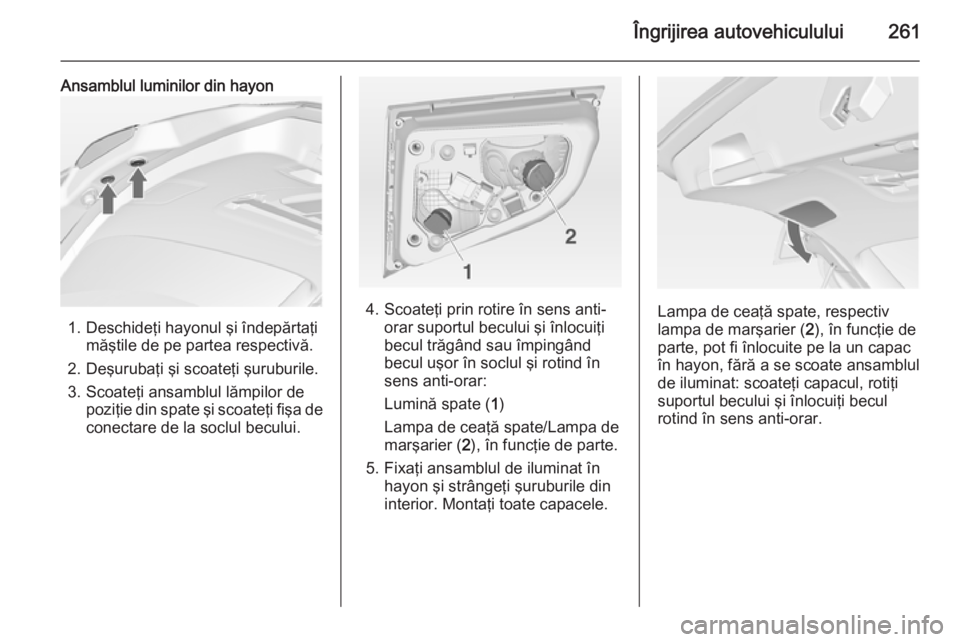

Ansamblul luminilor din hayon
1. Deschideţi hayonul şi îndepărtaţimăştile de pe partea respectivă.
2. Deşurubaţi şi scoateţi şuruburile.
3. Scoateţi ansamblul lămpilor de poziţie din spate şi scoateţi fişa de
conectare de la soclul becului.
4. Scoateţi prin rotire în sens anti- orar suportul becului şi înlocuiţi
becul trăgând sau împingând
becul uşor în soclul şi rotind în
sens anti-orar:
Lumină spate ( 1)
Lampa de ceaţă spate/Lampa de
marşarier ( 2), în funcţie de parte.
5. Fixaţi ansamblul de iluminat în hayon şi strângeţi şuruburile din
interior. Montaţi toate capacele.Lampa de ceaţă spate, respectiv
lampa de marşarier ( 2), în funcţie de
parte, pot fi înlocuite pe la un capac
în hayon, fără a se scoate ansamblul
de iluminat: scoateţi capacul, rotiţi
suportul becului şi înlocuiţi becul
rotind în sens anti-orar.

262Îngrijirea autovehiculului

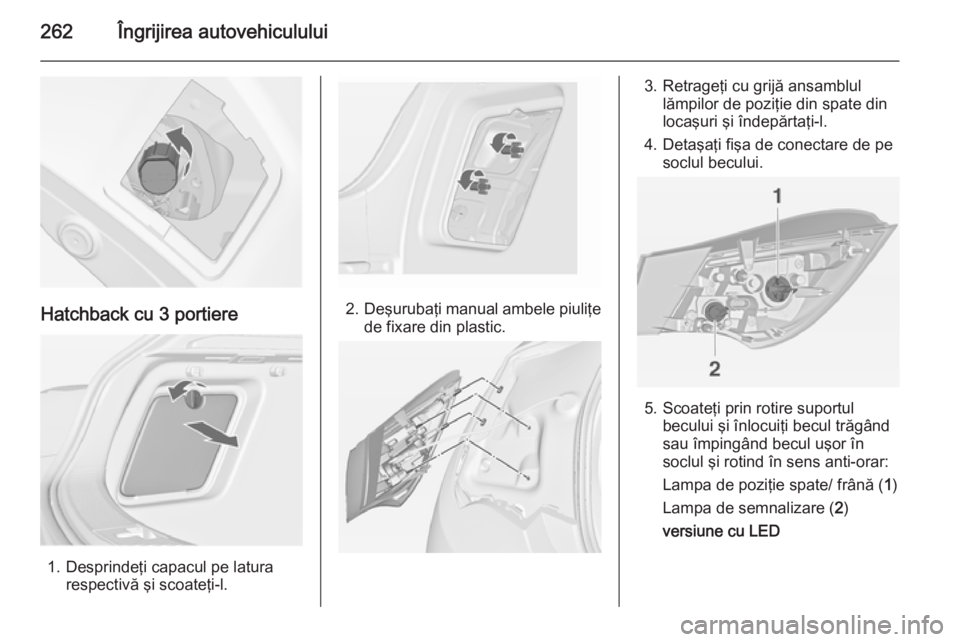

Hatchback cu 3 portiere
1. Desprindeţi capacul pe laturarespectivă şi scoateţi-l.
2.Deşurubaţi manual ambele piuliţe
de fixare din plastic.
3. Retrageţi cu grijă ansamblul lămpilor de poziţie din spate din
locaşuri şi îndepărtaţi-l.
4. Detaşaţi fişa de conectare de pe soclul becului.
5. Scoateţi prin rotire suportulbecului şi înlocuiţi becul trăgând
sau împingând becul uşor în
soclul şi rotind în sens anti-orar:
Lampa de poziţie spate/ frână ( 1)
Lampa de semnalizare ( 2)
versiune cu LED

Îngrijirea autovehiculului263
Doar lampa de semnalizare a
direcţiei ( 2) poate fi schimbată.
6. Introduceţi şi rotiţi soclul becului în
sens orar în blocul optic spate.
Conectaţi fişa de conectare cu
ansamblul lămpii. Fixaţi
ansamblul de iluminat cu pinii de
prindere în locaşul din caroserie şi
strângeţi piuliţele de fixare din
interiorul portbagajului. Închideţi
şi cuplaţi capacul.
Ansamblul luminilor din hayon
1. Deschideţi hayonul şi îndepărtaţi capacele de pe partea respectivă.
2. Deşurubaţi cele trei şuruburi.
3. Scoateţi ansamblul lămpilor de poziţie din spate de la hayon.
4. Scoateţi prin rotire suportul becului şi înlocuiţi becul trăgând
sau împingând becul uşor în
soclul şi rotind în sens anti-orar:
Lumină spate ( 1)
Lampa de ceaţă spate/Lampa de marşarier ( 2), în funcţie de parte.
( 2 ) (pe o singură parte)
versiune cu LED
Se pot înlocui doar lampa de
ceaţă spate, respectiv lampa de
marşarier ( 2), în funcţie de parte.
5. Introduceţi şi rotiţi soclul becului în
sens orar în blocul optic spate.
Fixaţi corpul lămpii de poziţie din
spate în hayon şi strângeţi
şuruburile. Montaţi toate
capacele.

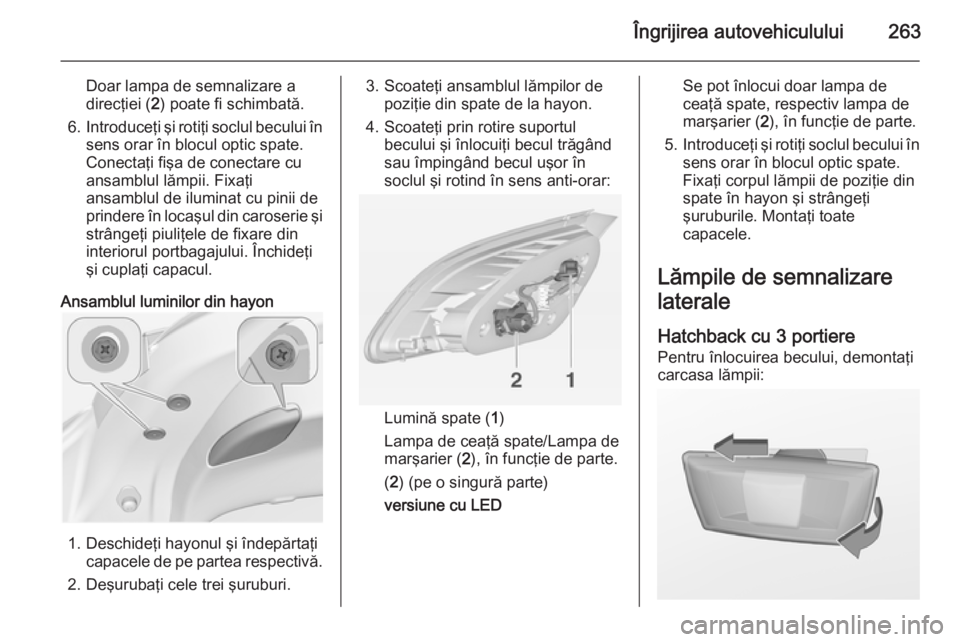

Lămpile de semnalizare laterale
Hatchback cu 3 portiere
Pentru înlocuirea becului, demontaţi
carcasa lămpii:

264Îngrijirea autovehiculului

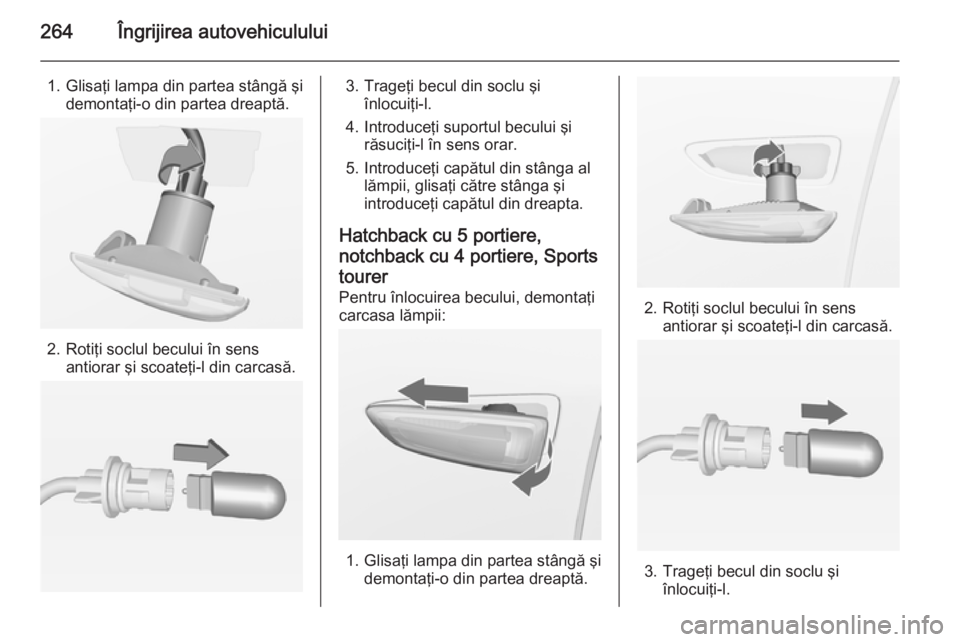

1. Glisaţi lampa din partea stângă şidemontaţi-o din partea dreaptă.
2. Rotiţi soclul becului în sensantiorar şi scoateţi-l din carcasă.
3. Trageţi becul din soclu şiînlocuiţi-l.
4. Introduceţi suportul becului şi răsuciţi-l în sens orar.
5. Introduceţi capătul din stânga al lămpii, glisaţi către stânga şi
introduceţi capătul din dreapta.
Hatchback cu 5 portiere, notchback cu 4 portiere, Sportstourer Pentru înlocuirea becului, demontaţi
carcasa lămpii:
1. Glisaţi lampa din partea stângă şi demontaţi-o din partea dreaptă.
2. Rotiţi soclul becului în sensantiorar şi scoateţi-l din carcasă.
3. Trageţi becul din soclu şi înlocuiţi-l.

Îngrijirea autovehiculului265
4. Introduceţi suportul becului şirăsuciţi-l în sens orar.
5. Introduceţi capătul din stânga al lămpii, glisaţi către stânga şi
introduceţi capătul din dreapta.

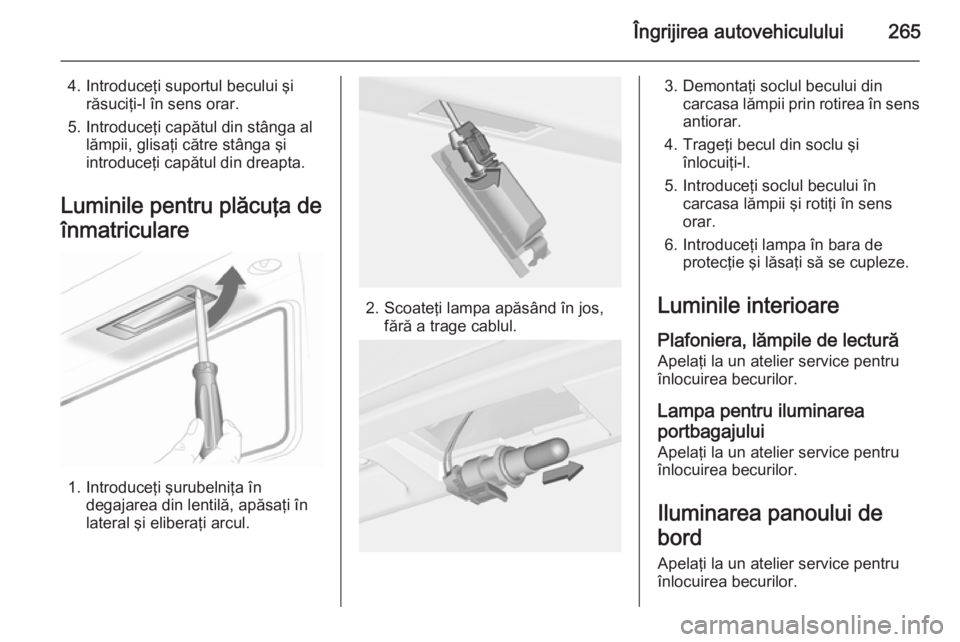

Luminile pentru plăcuţa de
înmatriculare
1. Introduceţi şurubelniţa în degajarea din lentilă, apăsaţi în
lateral şi eliberaţi arcul.
2. Scoateţi lampa apăsând în jos, fără a trage cablul.
3. Demontaţi soclul becului dincarcasa lămpii prin rotirea în sens
antiorar.
4. Trageţi becul din soclu şi înlocuiţi-l.
5. Introduceţi soclul becului în carcasa lămpii şi rotiţi în sens
orar.
6. Introduceţi lampa în bara de protecţie şi lăsaţi să se cupleze.
Luminile interioare
Plafoniera, lămpile de lectură
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Lampa pentru iluminarea
portbagajului
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Iluminarea panoului de
bord Apelaţi la un atelier service pentru
înlocuirea becurilor.

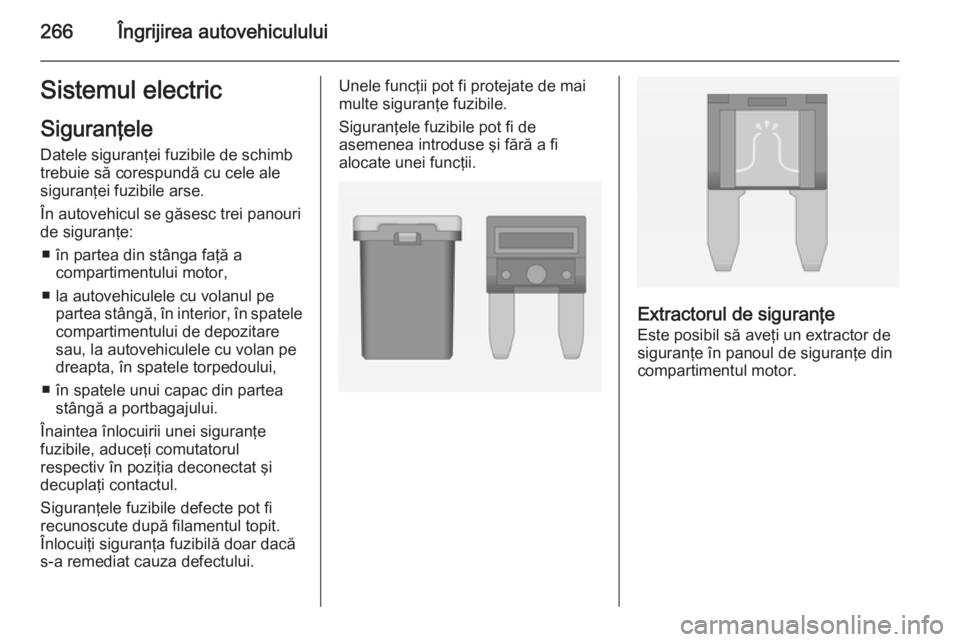

266Îngrijirea autovehicululuiSistemul electricSiguranţele
Datele siguranţei fuzibile de schimb
trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
În autovehicul se găsesc trei panouri de siguranţe:
■ în partea din stânga faţă a compartimentului motor,
■ la autovehiculele cu volanul pe partea stângă, în interior, în spatelecompartimentului de depozitare
sau, la autovehiculele cu volan pe
dreapta, în spatele torpedoului,
■ în spatele unui capac din partea stângă a portbagajului.
Înaintea înlocuirii unei siguranţe
fuzibile, aduceţi comutatorul
respectiv în poziţia deconectat şi
decuplaţi contactul.
Siguranţele fuzibile defecte pot fi
recunoscute după filamentul topit.
Înlocuiţi siguranţa fuzibilă doar dacă
s-a remediat cauza defectului.Unele funcţii pot fi protejate de mai
multe siguranţe fuzibile.
Siguranţele fuzibile pot fi de
asemenea introduse şi fără a fi
alocate unei funcţii.
Extractorul de siguranţe
Este posibil să aveţi un extractor de
siguranţe în panoul de siguranţe din
compartimentul motor.

Îngrijirea autovehiculului267

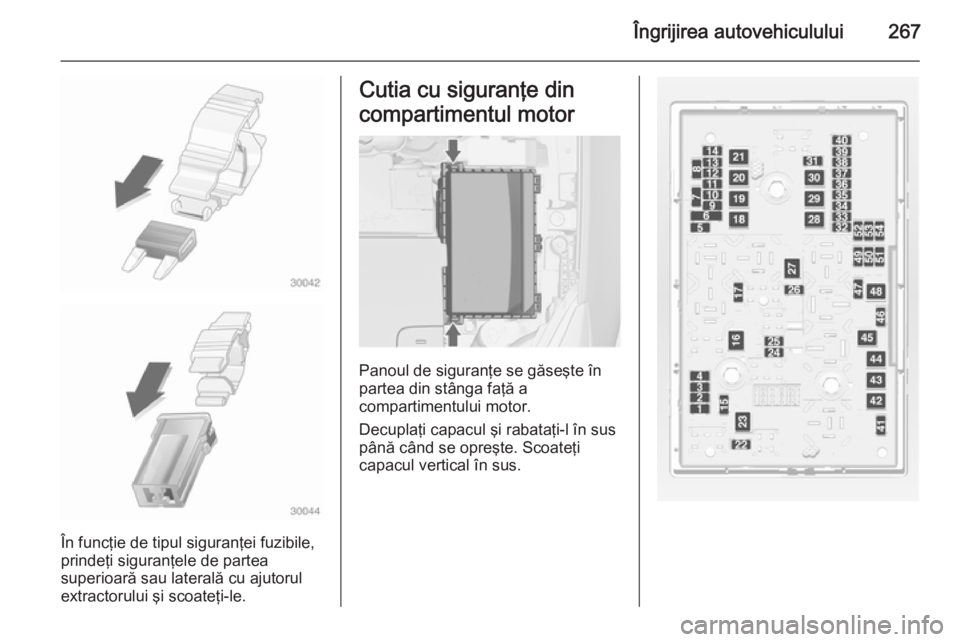

În funcţie de tipul siguranţei fuzibile,
prindeţi siguranţele de partea
superioară sau laterală cu ajutorul
extractorului şi scoateţi-le.
Cutia cu siguranţe din
compartimentul motor
Panoul de siguranţe se găseşte în
partea din stânga faţă a
compartimentului motor.
Decuplaţi capacul şi rabataţi-l în sus
până când se opreşte. Scoateţi
capacul vertical în sus.

268Îngrijirea autovehiculului

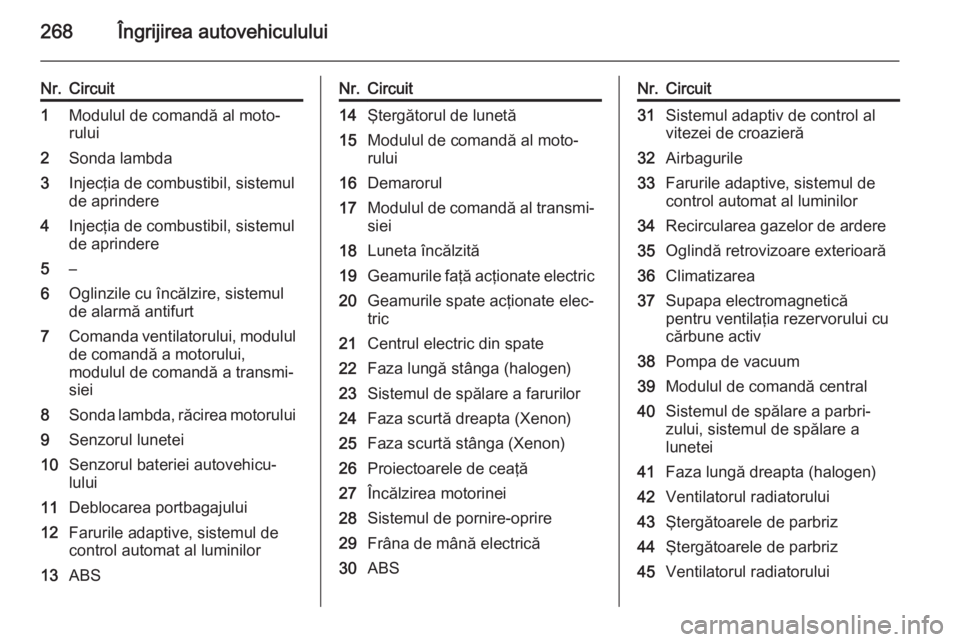

Nr.Circuit1Modulul de comandă al moto‐
rului2Sonda lambda3Injecţia de combustibil, sistemul
de aprindere4Injecţia de combustibil, sistemul
de aprindere5–6Oglinzile cu încălzire, sistemul
de alarmă antifurt7Comanda ventilatorului, modulul de comandă a motorului,
modulul de comandă a transmi‐
siei8Sonda lambda, răcirea motorului9Senzorul lunetei10Senzorul bateriei autovehicu‐
lului11Deblocarea portbagajului12Farurile adaptive, sistemul de
control automat al luminilor13ABSNr.Circuit14Ştergătorul de lunetă15Modulul de comandă al moto‐
rului16Demarorul17Modulul de comandă al transmi‐ siei18Luneta încălzită19Geamurile faţă acţionate electric20Geamurile spate acţionate elec‐
tric21Centrul electric din spate22Faza lungă stânga (halogen)23Sistemul de spălare a farurilor24Faza scurtă dreapta (Xenon)25Faza scurtă stânga (Xenon)26Proiectoarele de ceaţă27Încălzirea motorinei28Sistemul de pornire-oprire29Frâna de mână electrică30ABSNr.Circuit31Sistemul adaptiv de control al
vitezei de croazieră32Airbagurile33Farurile adaptive, sistemul de
control automat al luminilor34Recircularea gazelor de ardere35Oglindă retrovizoare exterioară36Climatizarea37Supapa electromagnetică
pentru ventilaţia rezervorului cu
cărbune activ38Pompa de vacuum39Modulul de comandă central40Sistemul de spălare a parbri‐
zului, sistemul de spălare a
