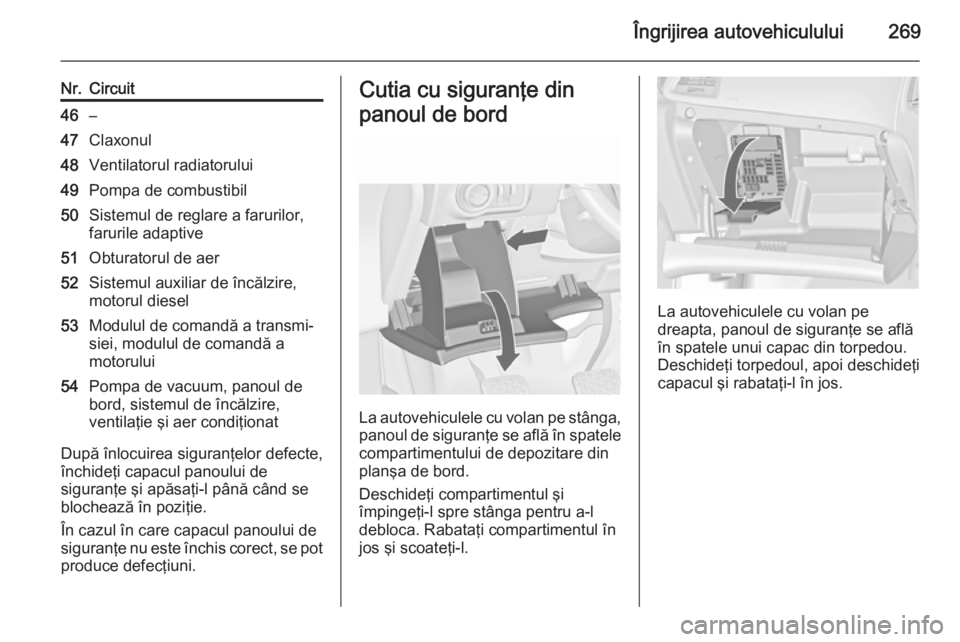

Îngrijirea autovehiculului269
Nr.Circuit46–47Claxonul48Ventilatorul radiatorului49Pompa de combustibil50Sistemul de reglare a farurilor,
farurile adaptive51Obturatorul de aer52Sistemul auxiliar de încălzire,
motorul diesel53Modulul de comandă a transmi‐
siei, modulul de comandă a
motorului54Pompa de vacuum, panoul de
bord, sistemul de încălzire,
ventilaţie şi aer condiţionat
După înlocuirea siguranţelor defecte,
închideţi capacul panoului de
siguranţe şi apăsaţi-l până când se
blochează în poziţie.
În cazul în care capacul panoului de
siguranţe nu este închis corect, se pot produce defecţiuni.
Cutia cu siguranţe din
panoul de bord
La autovehiculele cu volan pe stânga,
panoul de siguranţe se află în spatele compartimentului de depozitare din
planşa de bord.
Deschideţi compartimentul şi
împingeţi-l spre stânga pentru a-l
debloca. Rabataţi compartimentul în jos şi scoateţi-l.
La autovehiculele cu volan pe
dreapta, panoul de siguranţe se află
în spatele unui capac din torpedou.
Deschideţi torpedoul, apoi deschideţi
capacul şi rabataţi-l în jos.

270Îngrijirea autovehiculului
Nr.Circuit1Afişajele2Luminile exterioare, modulul de
control al autovehiculului3Luminile exterioare, modulul de
control al autovehiculului4Sistemul Infotainment5Sistemul Infotainment, instru‐
ment6Priza de curent, bricheta7Priză de alimentare8Faza scurtă stânga, modulul de
control al autovehicululuiNr.Circuit9Faza scurtă dreapta, modulul de
control al autovehiculului,
modulul airbag10Încuietorile portierelor, modulul de control al autovehiculului11Ventilatorul interior12–13–14Mufa de diagnosticare15Airbagurile16Priză de alimentare17Sistemul de aer condiţionat18Modulul logistic19Modulul de control al autovehi‐
culului20Modulul de control al autovehi‐
culului21Panoul de bord, sistemul de
alarmă antifurt22Senzorul contactului23Modulul de control al autovehi‐
cululuiNr.Circuit24Modulul de control al autovehi‐
culului25–26Priza de curent portbagaj (dacă
nu există panou de siguranţe din
portbagaj) (numai Sports tourer)
Cutia de siguranţe din
portbagaj
Hatchback cu 3 portiere şi cu
5 portiere
Panoul de siguranţe se află în partea stângă a portbagajului, în spatele
unui capac.

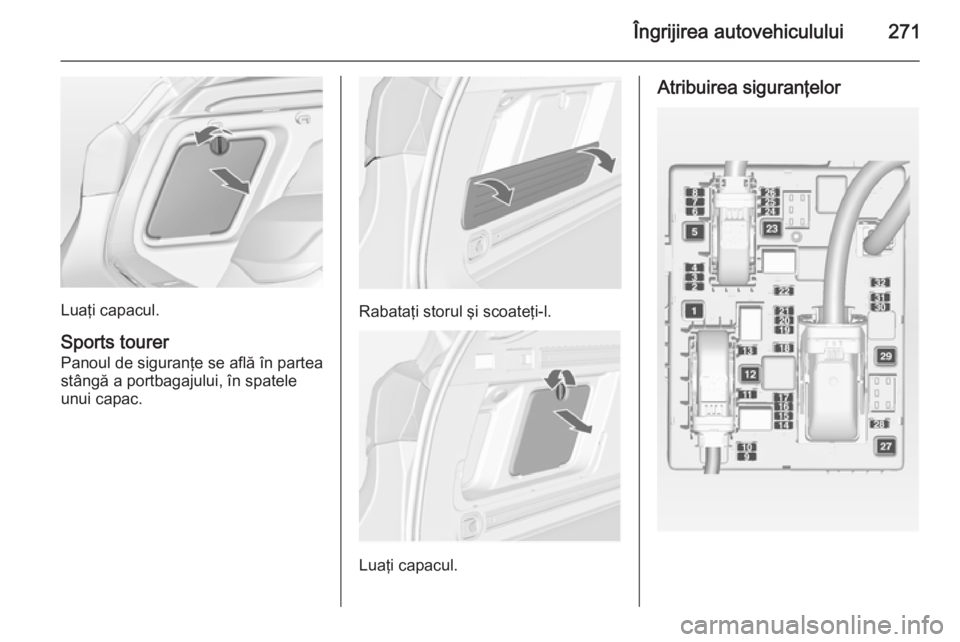

Îngrijirea autovehiculului271
Luaţi capacul.
Sports tourer Panoul de siguranţe se află în parteastângă a portbagajului, în spatele
unui capac.Rabataţi storul şi scoateţi-l.
Luaţi capacul.
Atribuirea siguranţelor

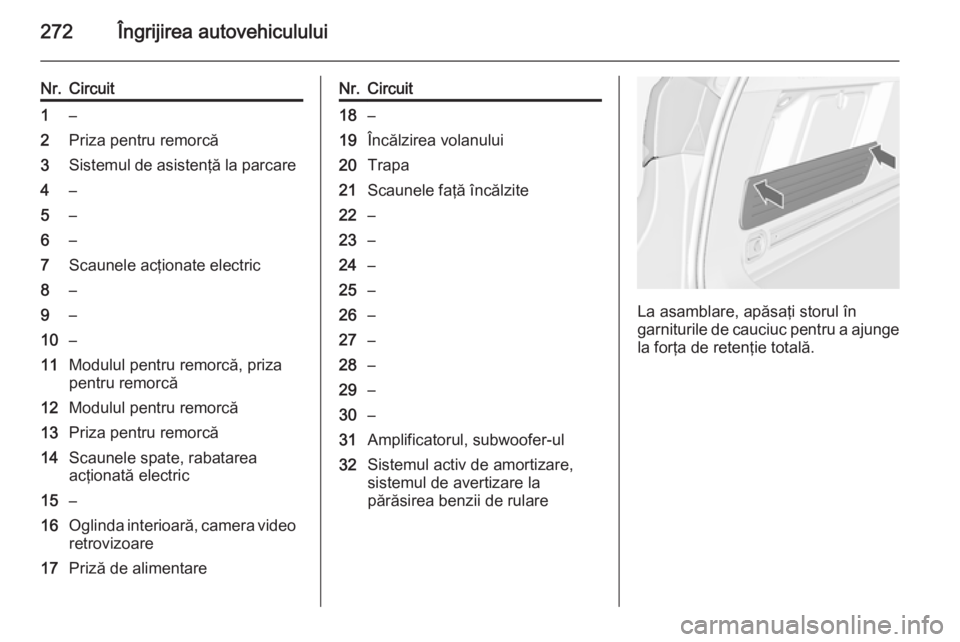

272Îngrijirea autovehiculului
Nr.Circuit1–2Priza pentru remorcă3Sistemul de asistenţă la parcare4–5–6–7Scaunele acţionate electric8–9–10–11Modulul pentru remorcă, priza
pentru remorcă12Modulul pentru remorcă13Priza pentru remorcă14Scaunele spate, rabatarea
acţionată electric15–16Oglinda interioară, camera video
retrovizoare17Priză de alimentareNr.Circuit18–19Încălzirea volanului20Trapa21Scaunele faţă încălzite22–23–24–25–26–27–28–29–30–31Amplificatorul, subwoofer-ul32Sistemul activ de amortizare,
sistemul de avertizare la
părăsirea benzii de rulare
La asamblare, apăsaţi storul în
garniturile de cauciuc pentru a ajunge la forţa de retenţie totală.

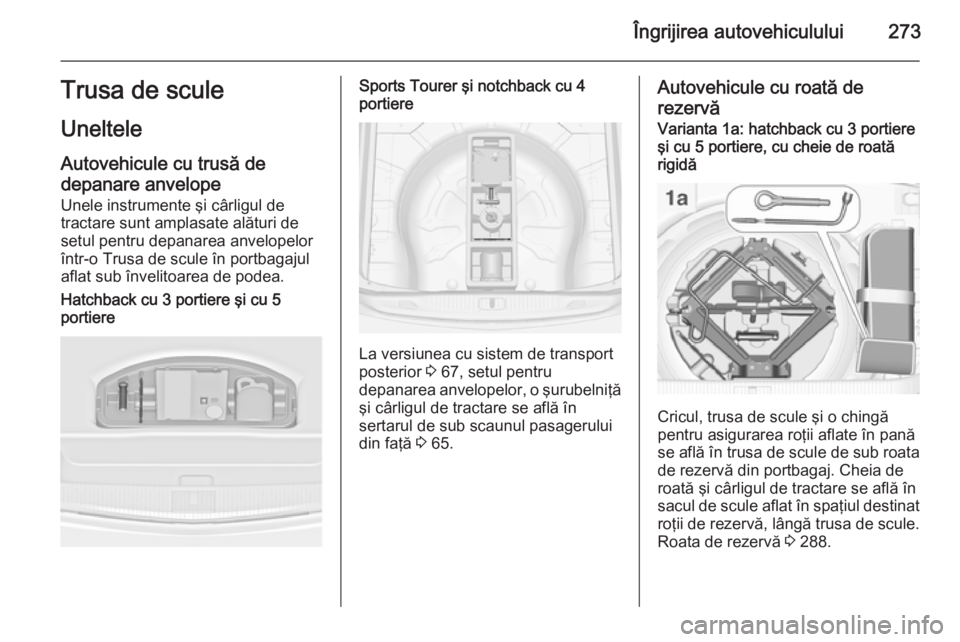

Îngrijirea autovehiculului273Trusa de scule
Uneltele
Autovehicule cu trusă de
depanare anvelope
Unele instrumente şi cârligul de
tractare sunt amplasate alături de
setul pentru depanarea anvelopelor
într-o Trusa de scule în portbagajul
aflat sub învelitoarea de podea.Hatchback cu 3 portiere şi cu 5
portiereSports Tourer şi notchback cu 4
portiere
La versiunea cu sistem de transport
posterior 3 67, setul pentru
depanarea anvelopelor, o şurubelniţă
şi cârligul de tractare se află în
sertarul de sub scaunul pasagerului
din faţă 3 65.
Autovehicule cu roată de
rezervăVarianta 1a: hatchback cu 3 portiere şi cu 5 portiere, cu cheie de roată
rigidă
Cricul, trusa de scule şi o chingă
pentru asigurarea roţii aflate în pană se află în trusa de scule de sub roata
de rezervă din portbagaj. Cheia de
roată şi cârligul de tractare se află în
sacul de scule aflat în spaţiul destinat roţii de rezervă, lângă trusa de scule.
Roata de rezervă 3 288.

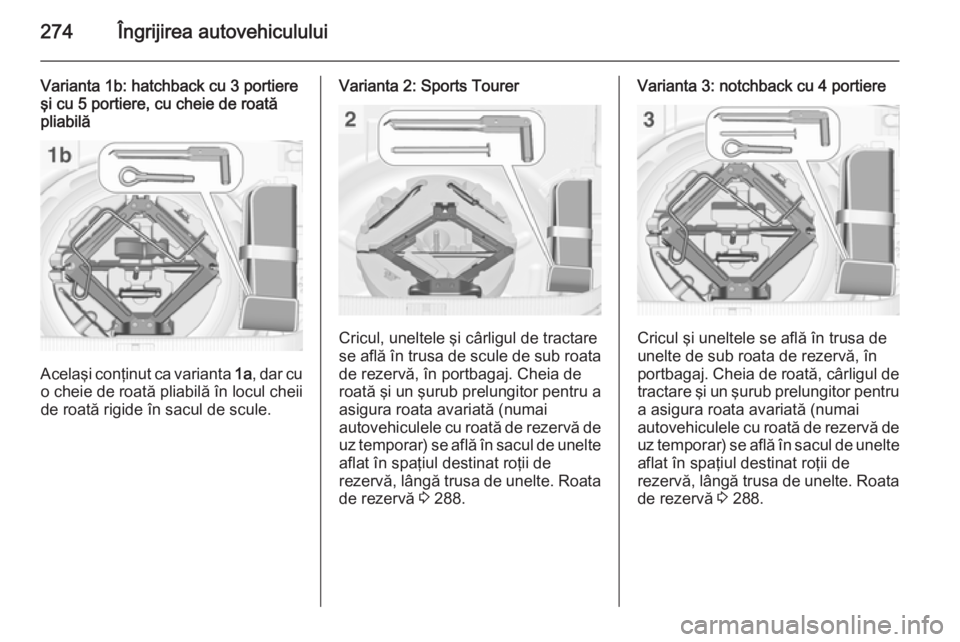

274Îngrijirea autovehiculului
Varianta 1b: hatchback cu 3 portiere
şi cu 5 portiere, cu cheie de roată
pliabilă
Acelaşi conţinut ca varianta 1a, dar cu
o cheie de roată pliabilă în locul cheii
de roată rigide în sacul de scule.
Varianta 2: Sports Tourer
Cricul, uneltele şi cârligul de tractare
se află în trusa de scule de sub roata
de rezervă, în portbagaj. Cheia de
roată şi un şurub prelungitor pentru a
asigura roata avariată (numai
autovehiculele cu roată de rezervă de
uz temporar) se află în sacul de unelte aflat în spaţiul destinat roţii de
rezervă, lângă trusa de unelte. Roata
de rezervă 3 288.
Varianta 3: notchback cu 4 portiere
Cricul şi uneltele se află în trusa de
unelte de sub roata de rezervă, în
portbagaj. Cheia de roată, cârligul de
tractare şi un şurub prelungitor pentru a asigura roata avariată (numai
autovehiculele cu roată de rezervă de uz temporar) se află în sacul de unelte
aflat în spaţiul destinat roţii de
rezervă, lângă trusa de unelte. Roata de rezervă 3 288.

Îngrijirea autovehiculului275Jantele şi anvelopele
Starea anvelopelor, starea
jantelor
Conduceţi încet peste borduri şi într-
un unghi drept dacă se poate.
Trecerea peste muchii ascuţite poate provoca deteriorări ale anvelopelor şi
jantelor. La parcare, aveţi grijă ca
anvelopele să nu fie strivite de
borduri.
Verificaţi periodic jantele pentru
depistarea eventualelor deteriorări.
Apelaţi la un atelier service pentru
asistenţă în caz de defecţiuni sau
uzură neobişnuită.
Anvelopele de iarnă
Anvelopele de iarnă îmbunătăţesc
siguranţa de deplasare la temperaturi
mai mici de 7 grade C, de aceea este indicată montarea lor pe toate roţile.
Conform reglementărilor specifice
ţării, lipiţi eticheta pentru viteză în
câmpul vizual al şoferului.Versiunea OPC: Anvelopele de
dimensiunea 235/45 R18 nu sunt
admise ca anvelope de iarnă.
Marcarea anvelopelor De ex. 215/60 R 16 95 H215=Lăţimea anvelopei, în mm60=Raportul în secţiune
(înălţimea/ lăţimea
anvelopei), în %R=Tipul benzii de rulare: RadialRF=Tipul: RunFlat (cu flancuri
întărite)16=Diametrul jantei, în inch95=Indicele de sarcină, de ex. 95
corespunde unei sarcini de
690 kgH=Indicele de viteză
Indicele de viteză:
Q=până la 160 km/hS=până la 180 km/hT=până la 190 km/hH=până la 210 km/hV=până la 240 km/hW=până la 270 km/hPresiunea în anvelope
Verificaţi la rece presiunea în
anvelope cel puţin o dată la 14 zile,
precum şi înaintea unei călătorii mai
lungi. Nu uitaţi roata de rezervă.
Regula se aplică şi pentru
autovehiculele cu sistem de
monitorizare a presiunii în anvelope.
Deşurubaţi capacul de ventil.
Presiunea anvelopelor 3 323 şi pe
eticheta de pe rama portierei stânga
sau dreapta faţă.

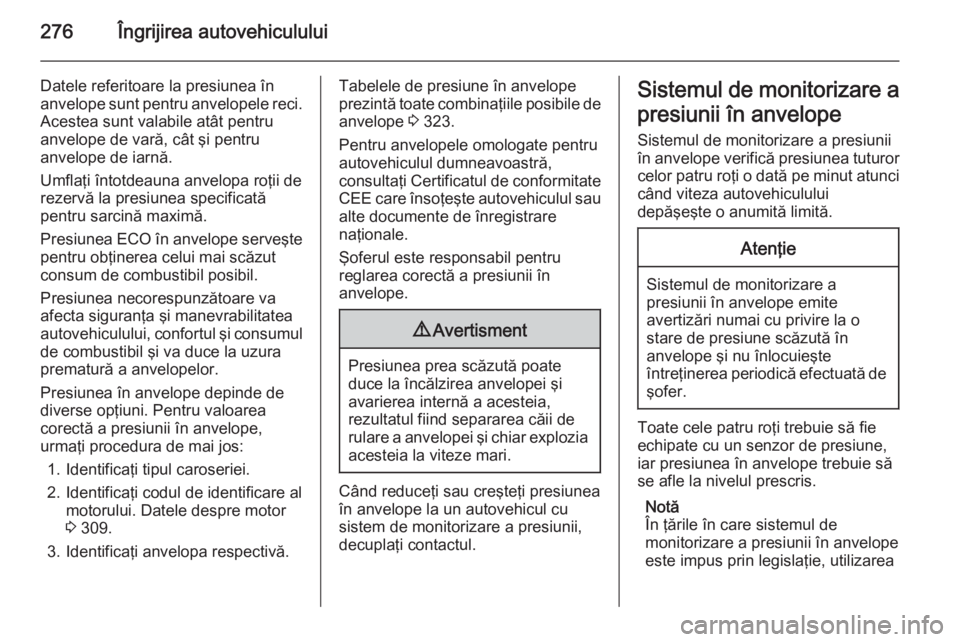

276Îngrijirea autovehiculului
Datele referitoare la presiunea în
anvelope sunt pentru anvelopele reci. Acestea sunt valabile atât pentru
anvelope de vară, cât şi pentru
anvelope de iarnă.
Umflaţi întotdeauna anvelopa roţii de
rezervă la presiunea specificată
pentru sarcină maximă.
Presiunea ECO în anvelope serveşte pentru obţinerea celui mai scăzutconsum de combustibil posibil.
Presiunea necorespunzătoare va
afecta siguranţa şi manevrabilitatea
autovehiculului, confortul şi consumul
de combustibil şi va duce la uzura
prematură a anvelopelor.
Presiunea în anvelope depinde de
diverse opţiuni. Pentru valoarea
corectă a presiunii în anvelope,
urmaţi procedura de mai jos:
1. Identificaţi tipul caroseriei.
2. Identificaţi codul de identificare al motorului. Datele despre motor
3 309.
3. Identificaţi anvelopa respectivă.Tabelele de presiune în anvelope
prezintă toate combinaţiile posibile de anvelope 3 323.
Pentru anvelopele omologate pentru autovehiculul dumneavoastră,
consultaţi Certificatul de conformitate CEE care însoţeşte autovehiculul sau
alte documente de înregistrare
naţionale.
Şoferul este responsabil pentru
reglarea corectă a presiunii în
anvelope.9 Avertisment
Presiunea prea scăzută poate
duce la încălzirea anvelopei şi
avarierea internă a acesteia,
rezultatul fiind separarea căii de
rulare a anvelopei şi chiar explozia acesteia la viteze mari.
Când reduceţi sau creşteţi presiunea
în anvelope la un autovehicul cu
sistem de monitorizare a presiunii,
decuplaţi contactul.
Sistemul de monitorizare a
presiunii în anvelope
Sistemul de monitorizare a presiunii în anvelope verifică presiunea tuturor
celor patru roţi o dată pe minut atunci
când viteza autovehiculului
depăşeşte o anumită limită.Atenţie
Sistemul de monitorizare a
presiunii în anvelope emite
avertizări numai cu privire la o
stare de presiune scăzută în
anvelope şi nu înlocuieşte
întreţinerea periodică efectuată de şofer.
Toate cele patru roţi trebuie să fie
echipate cu un senzor de presiune,
iar presiunea în anvelope trebuie să
se afle la nivelul prescris.
Notă
În ţările în care sistemul de
monitorizare a presiunii în anvelope
este impus prin legislaţie, utilizarea

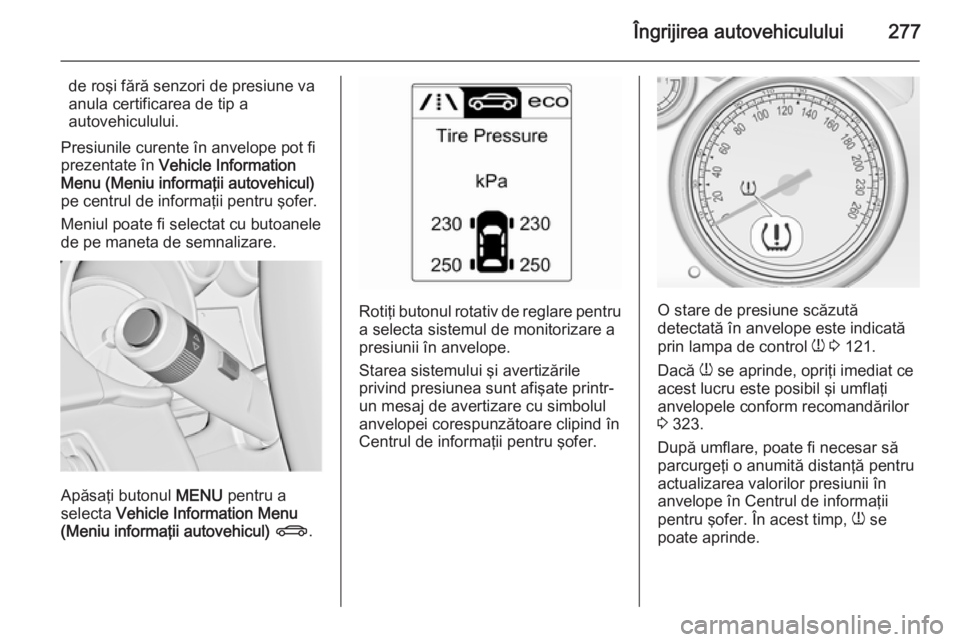

Îngrijirea autovehiculului277
de roşi fără senzori de presiune va
anula certificarea de tip a
autovehiculului.
Presiunile curente în anvelope pot fi
prezentate în Vehicle Information
Menu (Meniu informaţii autovehicul) pe centrul de informaţii pentru şofer.
Meniul poate fi selectat cu butoanele
de pe maneta de semnalizare.
Apăsaţi butonul MENU pentru a
selecta Vehicle Information Menu
(Meniu informaţii autovehicul) X .
Rotiţi butonul rotativ de reglare pentru
a selecta sistemul de monitorizare a
presiunii în anvelope.
Starea sistemului şi avertizările
privind presiunea sunt afişate printr-
un mesaj de avertizare cu simbolul
anvelopei corespunzătoare clipind în Centrul de informaţii pentru şofer.O stare de presiune scăzută
detectată în anvelope este indicată
prin lampa de control w 3 121.
Dacă w se aprinde, opriţi imediat ce
acest lucru este posibil şi umflaţi anvelopele conform recomandărilor
3 323.
După umflare, poate fi necesar să parcurgeţi o anumită distanţă pentruactualizarea valorilor presiunii în
anvelope în Centrul de informaţii
pentru şofer. În acest timp, w se
poate aprinde.

278Îngrijirea autovehiculului
Dacă w se aprinde la temperaturi mai
scăzute şi se stinge după
parcurgerea unei distanţe, acest lucru
poate indica o presiune scăzută.
Verificaţi presiunea în anvelope.
Mesajele autovehiculului 3 132.
Dacă trebuie redusă sau crescută
presiunea în anvelope, decuplaţi
contactul.
Montaţi numai roţi prevăzute cu
senzori de presiune, altfel, presiunea
în anvelope nu va fi afişată şi w se va
aprinde în mod continuu.
Roata de rezervă sau roata de
rezervă de uz temporar nu este
prevăzută cu senzori de presiune.
Sistemul de monitorizare a presiunii
în anvelope nu este operaţional
pentru aceste roţi. Lampa de control
w se aprinde. Pentru celelalte trei roţi,
sistemul rămâne operaţional.
Utilizarea seturilor pentru depanarea
anvelopelor disponibile în comerţ
poate afecta funcţionalitatea
sistemului. Utilizaţi numai seturi
pentru depanare omologate de
fabricant.Echipamentele radio externe de mare
putere pot perturba funcţionarea
sistemului de monitorizare a presiunii în anvelope.
La fiecare înlocuire a anvelopelor, senzorii sistemului de monitorizare a
presiunii în anvelope trebuie
demontaţi şi reparaţi. În cazul
senzorilor înşurubaţi: înlocuiţi ventilul
şi inelul de etanşare. În cazul
senzorilor cu clemă: înlocuiţi întreaga tijă a ventilului.
Starea încărcării autovehiculului Reglaţi presiunea în anvelope la
condiţiile de încărcare, în
conformitate cu eticheta cu
instrucţiuni referitoare la anvelope
sau cu tabelul presiunilor în anvelope 3 323 şi selectaţi setarea
corespunzătoare din meniul Tire
Load (Sarcină pe anvelope) din
Centrul de informaţii pentru şofer,
Vehicle Information Menu (Meniu
informaţii autovehicul) 3 124.
Selectaţi:
■ Light (Iluminare) pentru presiune
confort, până la 3 persoane
■ Eco pentru presiune Eco, până la
3 persoane
■ Max pentru încărcare maximă
Funcţia de calibrare automată
După schimbarea roţilor,
autovehiculul trebuie să rămână
staţionar aproximativ 20 de minute
pentru ca sistemul să recalculeze.
Procesul de rememorare următor
necesită până la 10 minute de
conducere cu o viteză minimă de
