OPEL ASTRA J 2014.5 Manuale di uso e manutenzione (in Italian)

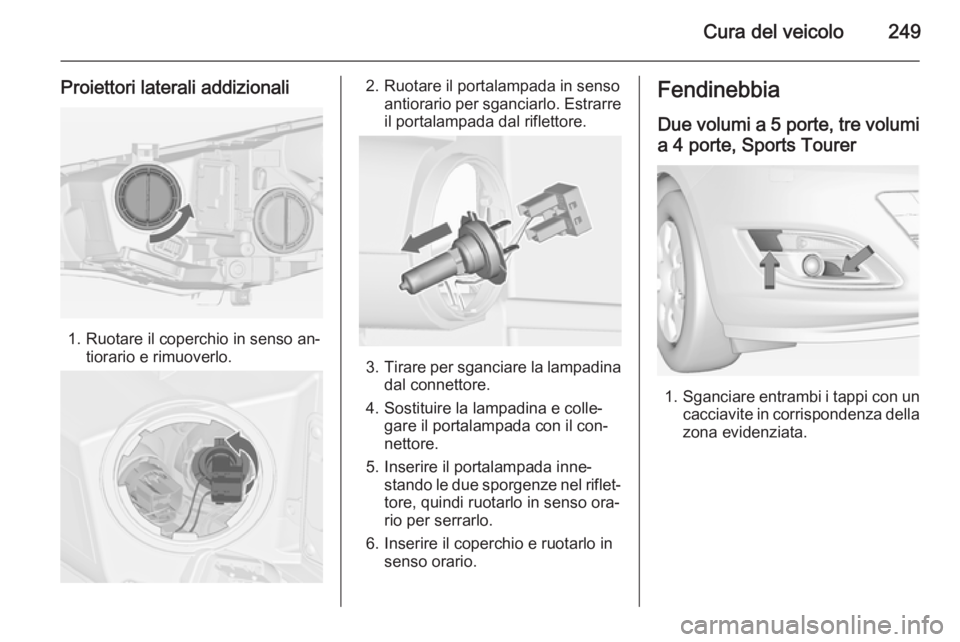

Cura del veicolo249
Proiettori laterali addizionali
1. Ruotare il coperchio in senso an‐tiorario e rimuoverlo.
2. Ruotare il portalampada in senso antiorario per sganciarlo. Estrarreil portalampada dal riflettore.
3. Tirare per sganciare la lampadina
dal connettore.
4. Sostituire la lampadina e colle‐ gare il portalampada con il con‐
nettore.
5. Inserire il portalampada inne‐ stando le due sporgenze nel riflet‐tore, quindi ruotarlo in senso ora‐
rio per serrarlo.
6. Inserire il coperchio e ruotarlo in senso orario.
Fendinebbia
Due volumi a 5 porte, tre volumi a 4 porte, Sports Tourer
1. Sganciare entrambi i tappi con un
cacciavite in corrispondenza della
zona evidenziata.

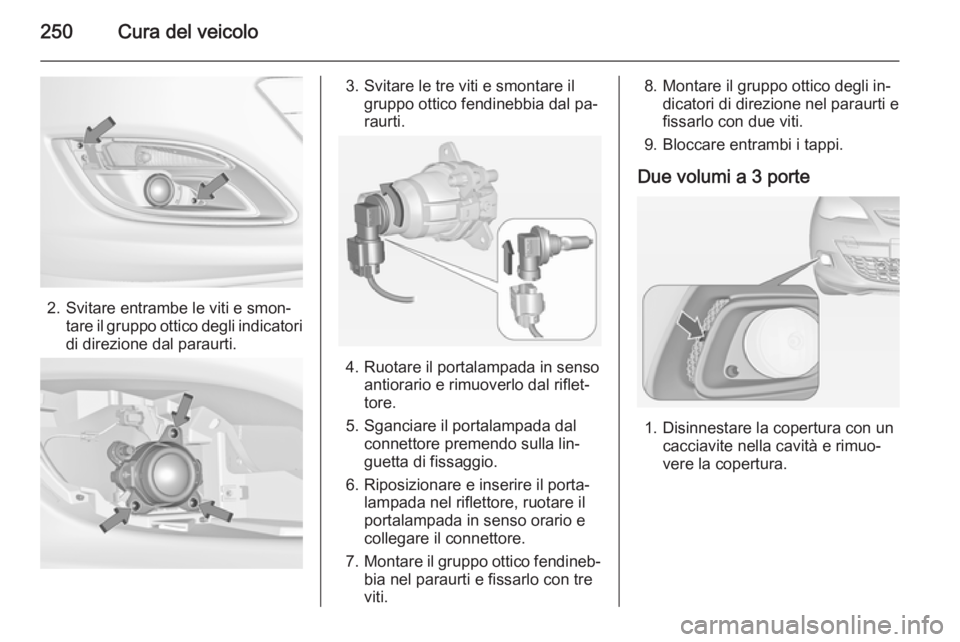

250Cura del veicolo
2. Svitare entrambe le viti e smon‐tare il gruppo ottico degli indicatori
di direzione dal paraurti.
3. Svitare le tre viti e smontare il gruppo ottico fendinebbia dal pa‐
raurti.
4. Ruotare il portalampada in senso antiorario e rimuoverlo dal riflet‐
tore.
5. Sganciare il portalampada dal connettore premendo sulla lin‐
guetta di fissaggio.
6. Riposizionare e inserire il porta‐ lampada nel riflettore, ruotare il
portalampada in senso orario e
collegare il connettore.
7. Montare il gruppo ottico fendineb‐
bia nel paraurti e fissarlo con tre
viti.
8. Montare il gruppo ottico degli in‐ dicatori di direzione nel paraurti e
fissarlo con due viti.
9. Bloccare entrambi i tappi.
Due volumi a 3 porte
1. Disinnestare la copertura con un cacciavite nella cavità e rimuo‐
vere la copertura.

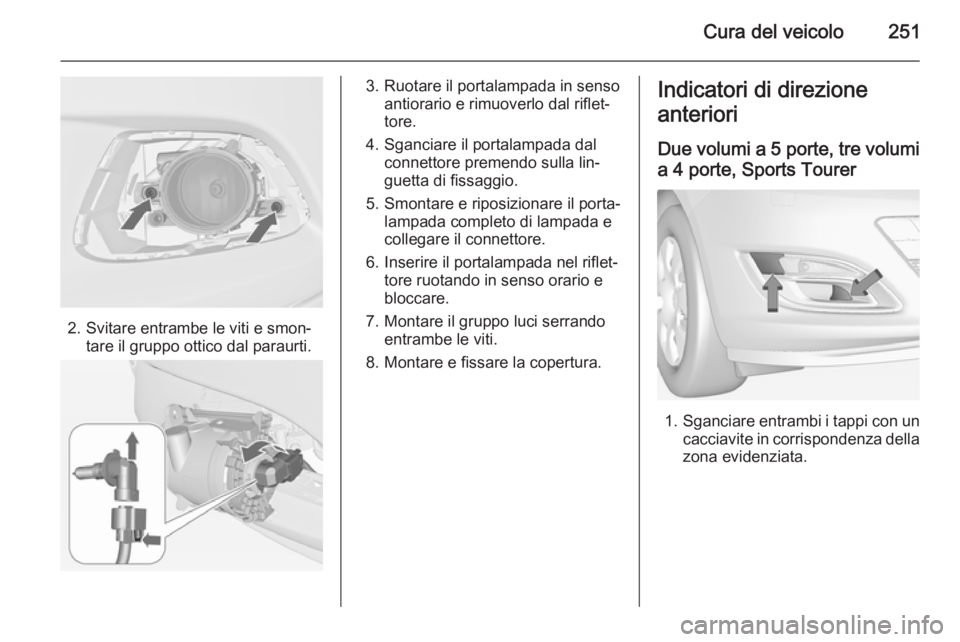

Cura del veicolo251
2. Svitare entrambe le viti e smon‐tare il gruppo ottico dal paraurti.
3. Ruotare il portalampada in senso antiorario e rimuoverlo dal riflet‐
tore.
4. Sganciare il portalampada dal connettore premendo sulla lin‐
guetta di fissaggio.
5. Smontare e riposizionare il porta‐ lampada completo di lampada e
collegare il connettore.
6. Inserire il portalampada nel riflet‐ tore ruotando in senso orario e
bloccare.
7. Montare il gruppo luci serrando entrambe le viti.
8. Montare e fissare la copertura.Indicatori di direzione
anteriori
Due volumi a 5 porte, tre volumi a 4 porte, Sports Tourer
1. Sganciare entrambi i tappi con un
cacciavite in corrispondenza della
zona evidenziata.

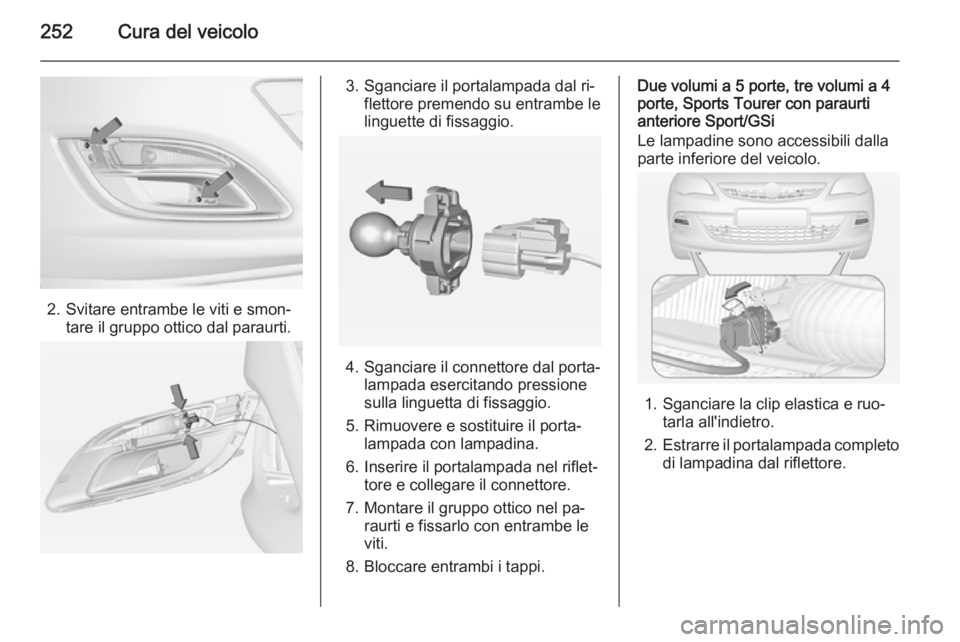

252Cura del veicolo
2. Svitare entrambe le viti e smon‐tare il gruppo ottico dal paraurti.
3. Sganciare il portalampada dal ri‐ flettore premendo su entrambe le
linguette di fissaggio.
4. Sganciare il connettore dal porta‐ lampada esercitando pressione
sulla linguetta di fissaggio.
5. Rimuovere e sostituire il porta‐ lampada con lampadina.
6. Inserire il portalampada nel riflet‐ tore e collegare il connettore.
7. Montare il gruppo ottico nel pa‐ raurti e fissarlo con entrambe le
viti.
8. Bloccare entrambi i tappi.
Due volumi a 5 porte, tre volumi a 4
porte, Sports Tourer con paraurti
anteriore Sport/GSi
Le lampadine sono accessibili dalla
parte inferiore del veicolo.
1. Sganciare la clip elastica e ruo‐ tarla all'indietro.
2. Estrarre il portalampada completo
di lampadina dal riflettore.

Cura del veicolo253
3. Sganciare il portalampada dalconnettore premendo sulla lin‐
guetta di fissaggio.
4. Rimuovere e sostituire il porta‐ lampada con lampadina.
5. Collegare il connettore.
6. Inserire il portalampada nel riflet‐ tore.
7. Ruotare la molla in avanti e ag‐ ganciarla.
Due volumi a 3 porte
1. Ruotare il coperchio (1) in senso antiorario e rimuoverlo.
2. Ruotare il portalampada in sensoantiorario per sbloccarlo ed
estrarlo dal riflettore.
3. Ruotare in senso antiorario per ri‐
muovere la lampadina dal porta‐
lampada.
4. Sostituire e inserire la nuova lam‐
padina nel portalampada ruo‐
tando in senso orario.
5. Inserire il portalampada nel riflet‐ tore e ruotarlo in senso orario.
6. Inserire il coperchio e ruotarlo in senso orario.

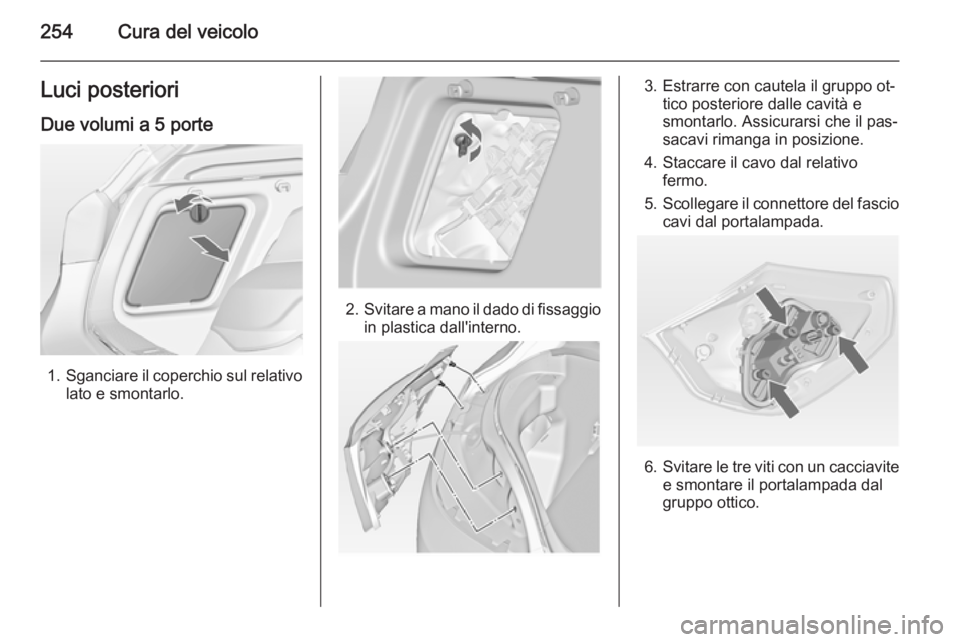

254Cura del veicoloLuci posterioriDue volumi a 5 porte
1. Sganciare il coperchio sul relativo
lato e smontarlo.
2. Svitare a mano il dado di fissaggio
in plastica dall'interno.
3. Estrarre con cautela il gruppo ot‐ tico posteriore dalle cavità e
smontarlo. Assicurarsi che il pas‐
sacavi rimanga in posizione.
4. Staccare il cavo dal relativo fermo.
5. Scollegare il connettore del fascio
cavi dal portalampada.
6. Svitare le tre viti con un cacciavite
e smontare il portalampada dal
gruppo ottico.

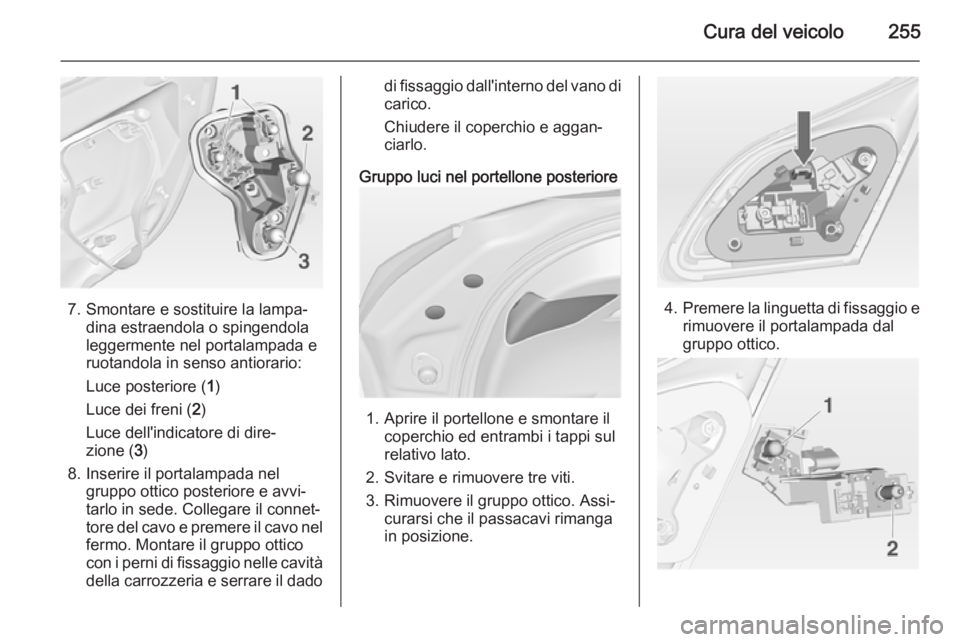

Cura del veicolo255
7. Smontare e sostituire la lampa‐dina estraendola o spingendola
leggermente nel portalampada e
ruotandola in senso antiorario:
Luce posteriore ( 1)
Luce dei freni ( 2)
Luce dell'indicatore di dire‐
zione ( 3)
8. Inserire il portalampada nel gruppo ottico posteriore e avvi‐tarlo in sede. Collegare il connet‐
tore del cavo e premere il cavo nel
fermo. Montare il gruppo ottico
con i perni di fissaggio nelle cavità della carrozzeria e serrare il dado
di fissaggio dall'interno del vano di
carico.
Chiudere il coperchio e aggan‐
ciarlo.
Gruppo luci nel portellone posteriore
1. Aprire il portellone e smontare il coperchio ed entrambi i tappi sul
relativo lato.
2. Svitare e rimuovere tre viti. 3. Rimuovere il gruppo ottico. Assi‐ curarsi che il passacavi rimanga
in posizione.
4. Premere la linguetta di fissaggio e
rimuovere il portalampada dal
gruppo ottico.

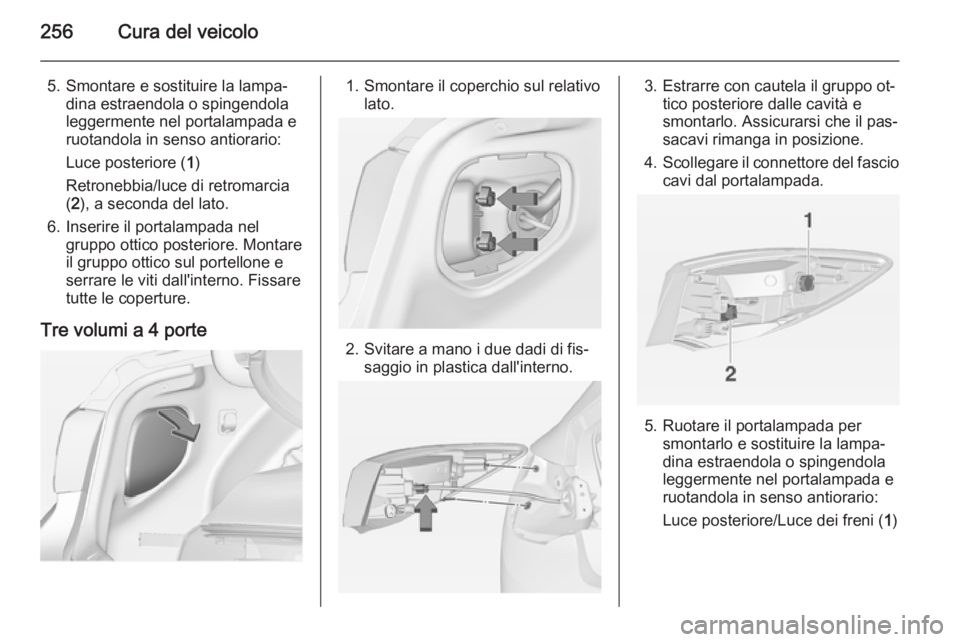

256Cura del veicolo
5. Smontare e sostituire la lampa‐dina estraendola o spingendola
leggermente nel portalampada e
ruotandola in senso antiorario:
Luce posteriore ( 1)
Retronebbia/luce di retromarcia
( 2 ), a seconda del lato.
6. Inserire il portalampada nel gruppo ottico posteriore. Montare
il gruppo ottico sul portellone e
serrare le viti dall'interno. Fissare
tutte le coperture.
Tre volumi a 4 porte1. Smontare il coperchio sul relativo lato.
2. Svitare a mano i due dadi di fis‐saggio in plastica dall'interno.
3. Estrarre con cautela il gruppo ot‐tico posteriore dalle cavità e
smontarlo. Assicurarsi che il pas‐
sacavi rimanga in posizione.
4. Scollegare il connettore del fascio
cavi dal portalampada.
5. Ruotare il portalampada per smontarlo e sostituire la lampa‐
dina estraendola o spingendola
leggermente nel portalampada e
ruotandola in senso antiorario:
Luce posteriore/Luce dei freni ( 1)

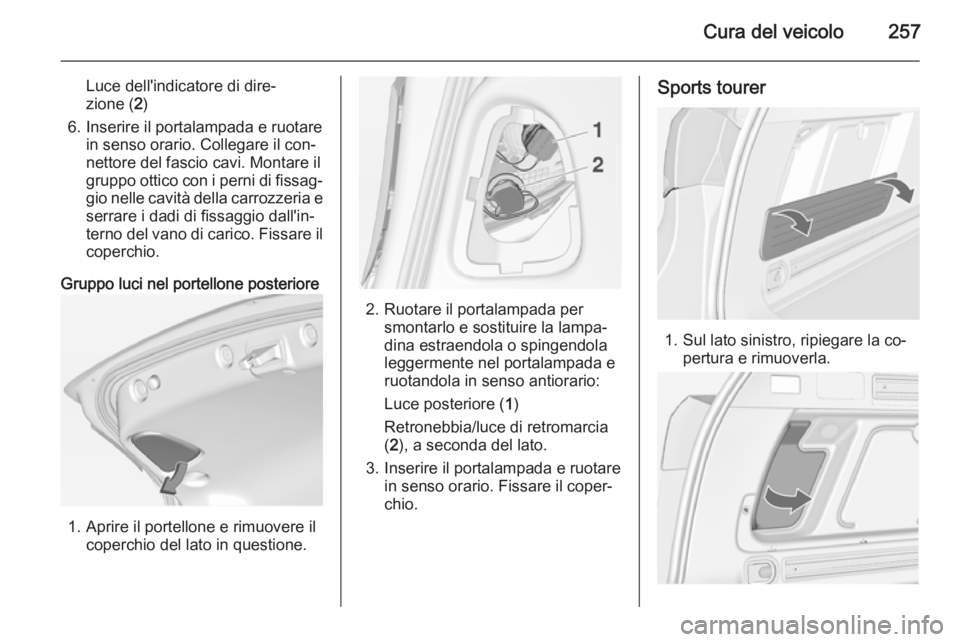

Cura del veicolo257
Luce dell'indicatore di dire‐
zione ( 2)
6. Inserire il portalampada e ruotare in senso orario. Collegare il con‐
nettore del fascio cavi. Montare il
gruppo ottico con i perni di fissag‐
gio nelle cavità della carrozzeria e serrare i dadi di fissaggio dall'in‐
terno del vano di carico. Fissare il
coperchio.
Gruppo luci nel portellone posteriore
1. Aprire il portellone e rimuovere il coperchio del lato in questione.
2. Ruotare il portalampada persmontarlo e sostituire la lampa‐
dina estraendola o spingendola
leggermente nel portalampada e
ruotandola in senso antiorario:
Luce posteriore ( 1)
Retronebbia/luce di retromarcia
( 2 ), a seconda del lato.
3. Inserire il portalampada e ruotare in senso orario. Fissare il coper‐
chio.
Sports tourer
1. Sul lato sinistro, ripiegare la co‐ pertura e rimuoverla.

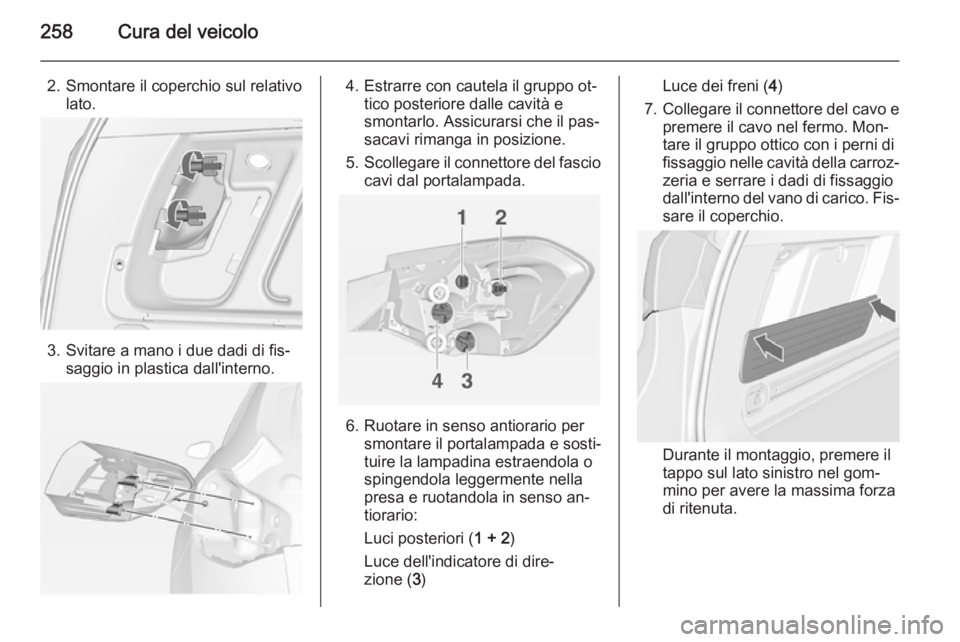

258Cura del veicolo
2. Smontare il coperchio sul relativolato.
3. Svitare a mano i due dadi di fis‐ saggio in plastica dall'interno.
4. Estrarre con cautela il gruppo ot‐tico posteriore dalle cavità e
smontarlo. Assicurarsi che il pas‐
sacavi rimanga in posizione.
5. Scollegare il connettore del fascio
cavi dal portalampada.
6. Ruotare in senso antiorario per smontare il portalampada e sosti‐
tuire la lampadina estraendola o
spingendola leggermente nella
presa e ruotandola in senso an‐
tiorario:
Luci posteriori ( 1 + 2)
Luce dell'indicatore di dire‐ zione ( 3)
Luce dei freni ( 4)
7. Collegare il connettore del cavo e
premere il cavo nel fermo. Mon‐
tare il gruppo ottico con i perni di
fissaggio nelle cavità della carroz‐
zeria e serrare i dadi di fissaggio
dall'interno del vano di carico. Fis‐ sare il coperchio.
Durante il montaggio, premere il
tappo sul lato sinistro nel gom‐
mino per avere la massima forza
di ritenuta.
