OPEL ASTRA J 2014.5 Инструкция по эксплуатации (in Russian)

Уход за автомобилем279
Указатель поворота (2)
6. Вставьте патрон и поверните его по часовой стрелке. Под‐соединить разъем жгута прово‐
дов. Закрепив фонарь в сборе в нише крепежными штифтами,
затянуть стопорные гайки из‐
нутри багажного отделения. Ус‐
тановить крышку на место.

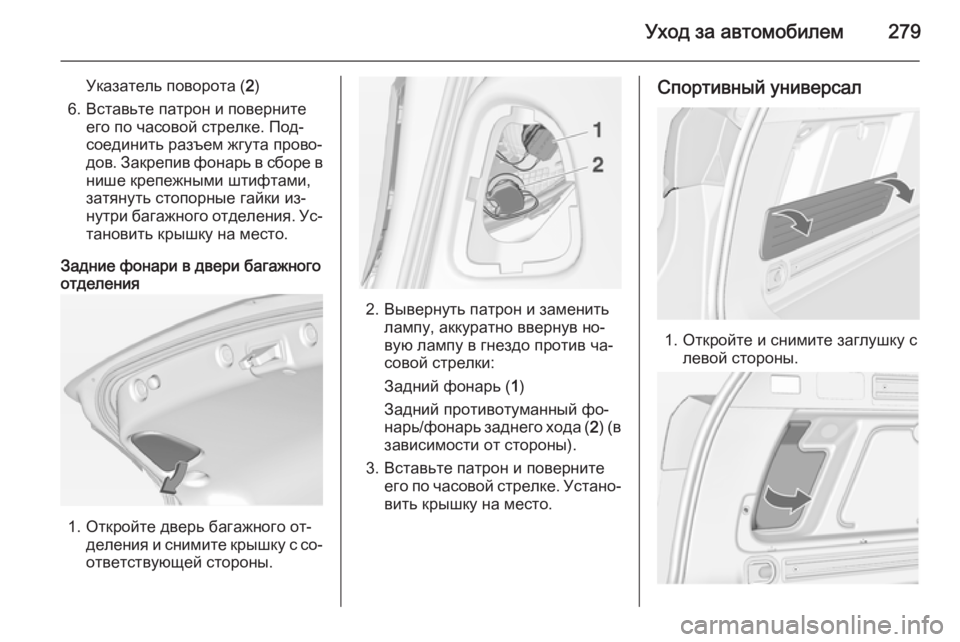

Задние фонари в двери багажного
отделения
1. Откройте дверь багажного от‐
деления и снимите крышку с со‐
ответствующей стороны.
2. Вывернуть патрон и заменить лампу, аккуратно ввернув но‐
вую лампу в гнездо против ча‐
совой стрелки:
Задний фонарь ( 1)
Задний противотуманный фо‐
нарь/фонарь заднего хода ( 2) (в
зависимости от стороны).
3. Вставьте патрон и поверните его по часовой стрелке. Устано‐вить крышку на место.
Спортивный универсал
1. Откройте и снимите заглушку с левой стороны.

280Уход за автомобилем

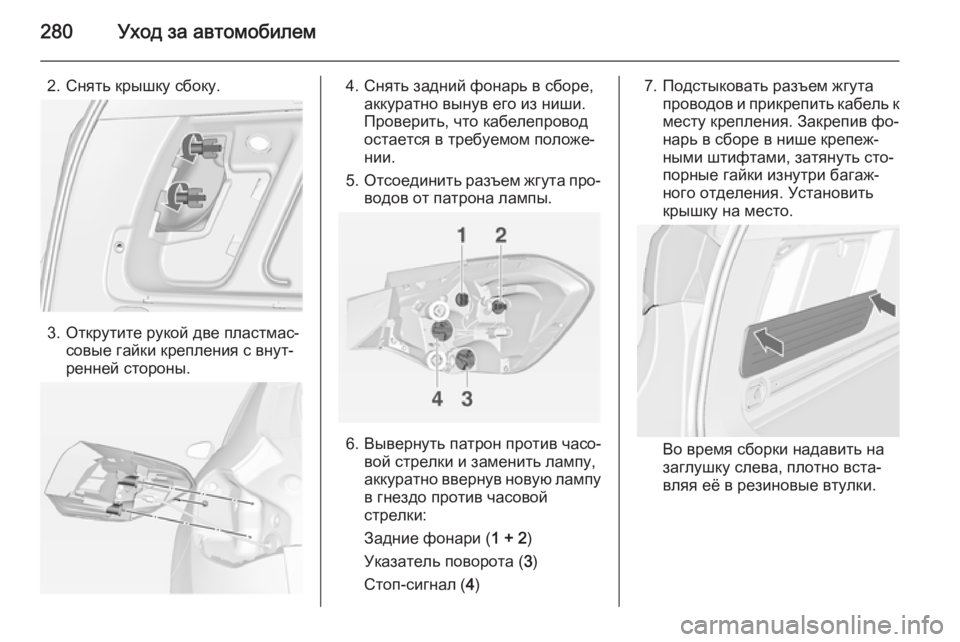

2. Снять крышку сбоку.
3. Открутите рукой две пластмас‐совые гайки крепления с внут‐
ренней стороны.
4. Снять задний фонарь в сборе, аккуратно вынув его из ниши.
Проверить, что кабелепровод
остается в требуемом положе‐
нии.
5. Отсоединить разъем жгута про‐
водов от патрона лампы.
6. Вывернуть патрон против часо‐ вой стрелки и заменить лампу,
аккуратно ввернув новую лампу в гнездо против часовой
стрелки:
Задние фонари ( 1 + 2)
Указатель поворота ( 3)
Стоп-сигнал ( 4)
7. Подстыковать разъем жгута
проводов и прикрепить кабель к
месту крепления. Закрепив фо‐
нарь в сборе в нише крепеж‐
ными штифтами, затянуть сто‐
порные гайки изнутри багаж‐
ного отделения. Установить
крышку на место.
Во время сборки надавить на
заглушку слева, плотно вста‐
вляя её в резиновые втулки.

Уход за автомобилем281

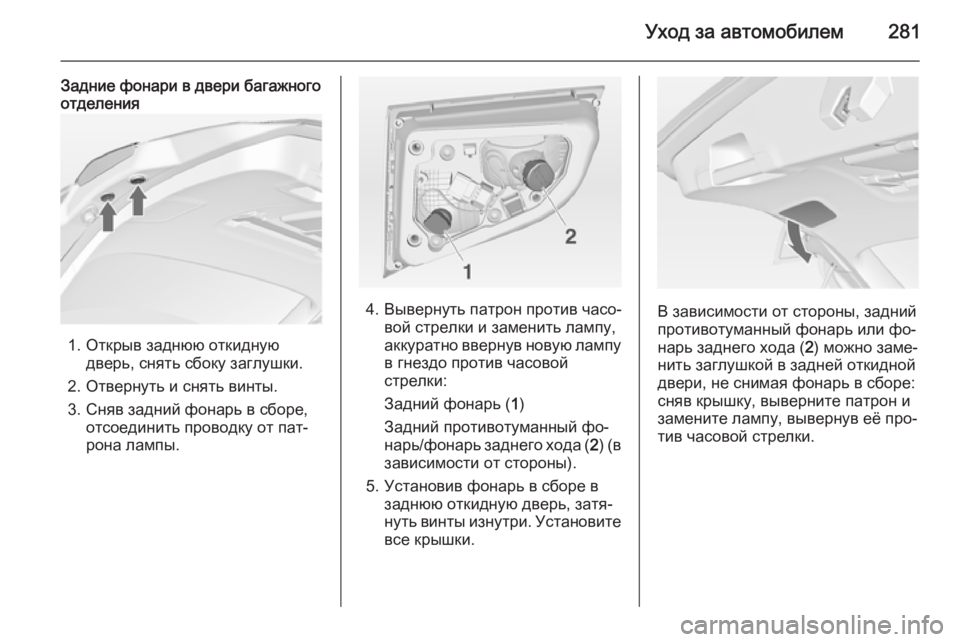

Задние фонари в двери багажного
отделения
1. Открыв заднюю откидную
дверь, снять сбоку заглушки.
2. Отвернуть и снять винты.
3. Сняв задний фонарь в сборе, отсоединить проводку от пат‐
рона лампы.
4. Вывернуть патрон против часо‐ вой стрелки и заменить лампу,
аккуратно ввернув новую лампу в гнездо против часовой
стрелки:
Задний фонарь ( 1)
Задний противотуманный фо‐
нарь/фонарь заднего хода ( 2) (в
зависимости от стороны).
5. Установив фонарь в сборе в заднюю откидную дверь, затя‐
нуть винты изнутри. Установите
все крышки.В зависимости от стороны, задний
противотуманный фонарь или фо‐
нарь заднего хода ( 2) можно заме‐
нить заглушкой в задней откидной двери, не снимая фонарь в сборе:
сняв крышку, выверните патрон и
замените лампу, вывернув её про‐
тив часовой стрелки.

282Уход за автомобилем

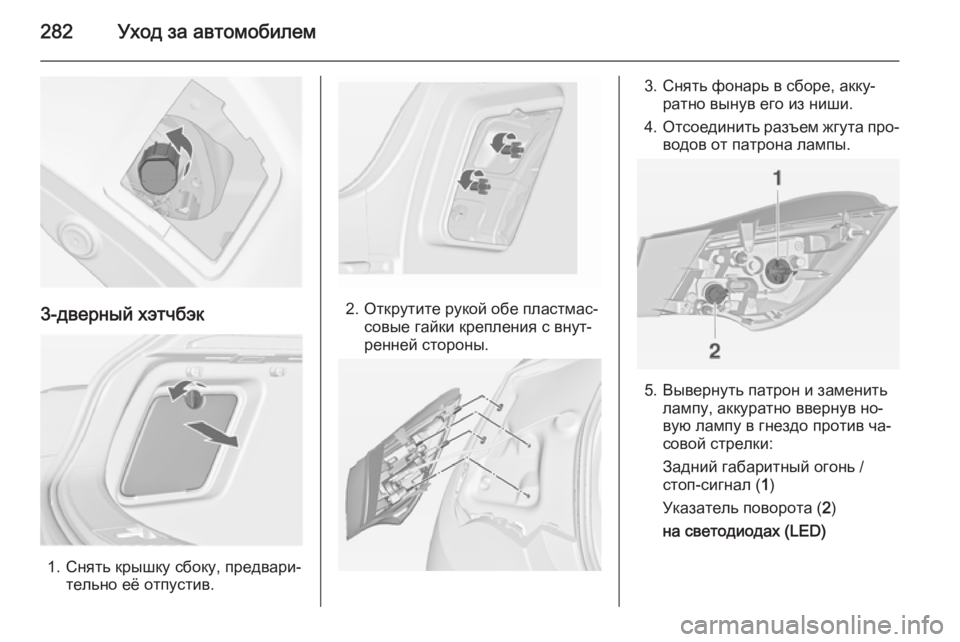

3-дверный хэтчбэк
1. Снять крышку сбоку, предвари‐тельно её отпустив.
2. Открутите рукой обе пластмас‐совые гайки крепления с внут‐ренней стороны.
3. Снять фонарь в сборе, акку‐ ратно вынув его из ниши.
4. Отсоединить разъем жгута про‐
водов от патрона лампы.
5. Вывернуть патрон и заменить лампу, аккуратно ввернув но‐
вую лампу в гнездо против ча‐
совой стрелки:
Задний габаритный огонь /
стоп-сигнал ( 1)
Указатель поворота ( 2)
на светодиодах (LED)

Уход за автомобилем283
Возможна замена только указа‐
телей поворота ( 2).
6. Вставьте патрон лампы в зад‐ ний фонарь в сборе и повер‐
ните по часовой стрелке. Под‐
соединить электропроводку к
фонарю в сборе. Закрепив фо‐
нарь в сборе в нише крепеж‐
ными штифтами, затянуть сто‐
порные гайки изнутри багаж‐
ного отделения. Установите
крышку и защелкните фикса‐
тор.

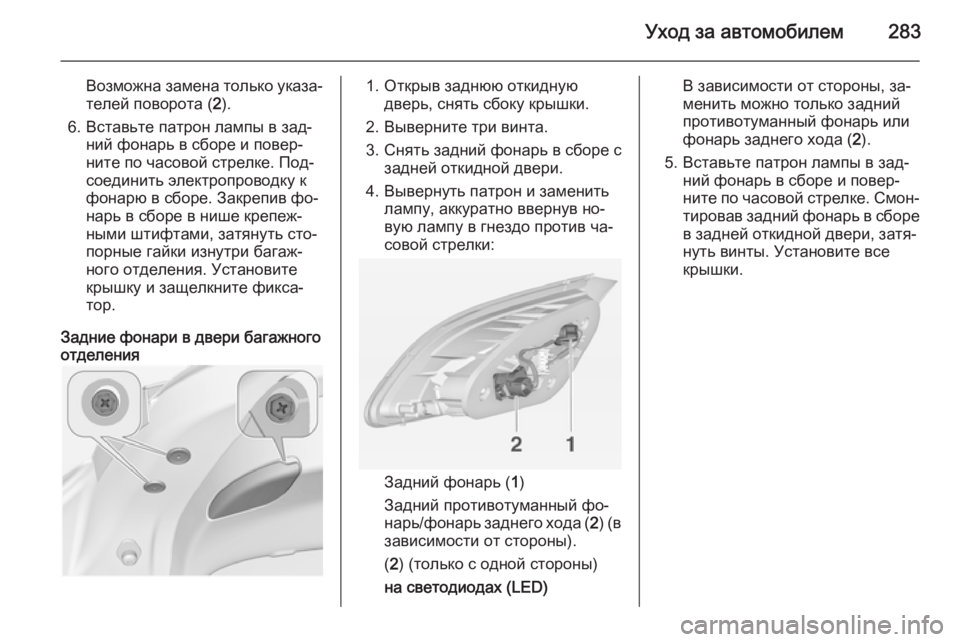

Задние фонари в двери багажного
отделения1. Открыв заднюю откидную
дверь, снять сбоку крышки.
2. Выверните три винта.
3. Снять задний фонарь в сборе с задней откидной двери.
4. Вывернуть патрон и заменить лампу, аккуратно ввернув но‐
вую лампу в гнездо против ча‐
совой стрелки:
Задний фонарь ( 1)
Задний противотуманный фо‐
нарь/фонарь заднего хода ( 2) (в
зависимости от стороны).
( 2 ) (только с одной стороны)
на светодиодах (LED)
В зависимости от стороны, за‐
менить можно только задний
противотуманный фонарь или
фонарь заднего хода ( 2).
5. Вставьте патрон лампы в зад‐ ний фонарь в сборе и повер‐
ните по часовой стрелке. Смон‐
тировав задний фонарь в сборе
в задней откидной двери, затя‐
нуть винты. Установите все
крышки.

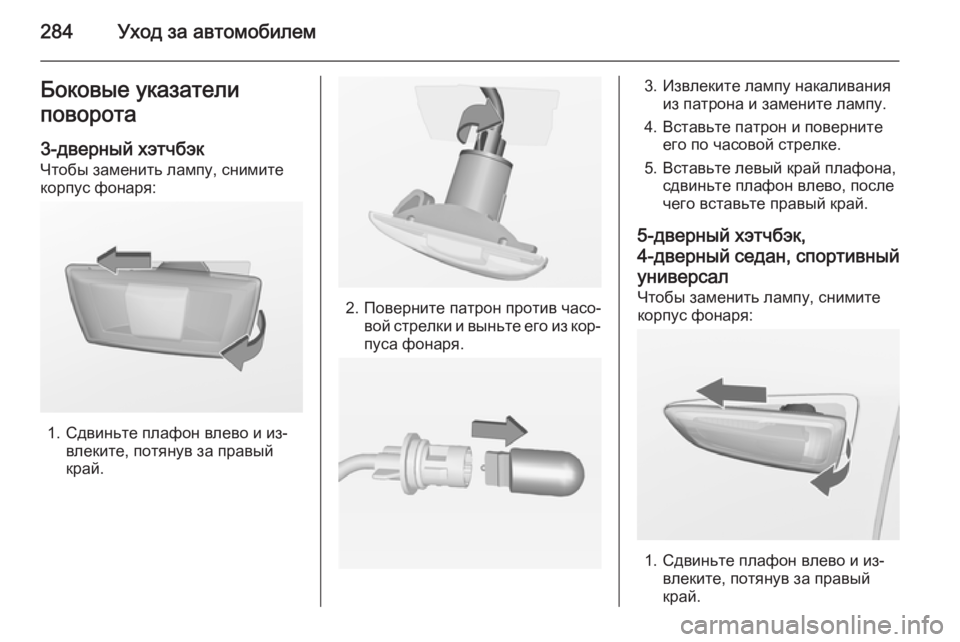

284Уход за автомобилемБоковые указатели
поворота
3-дверный хэтчбэк
Чтобы заменить лампу, снимите
корпус фонаря:
1. Сдвиньте плафон влево и из‐ влеките, потянув за правый
край.
2. Поверните патрон против часо‐ вой стрелки и выньте его из кор‐
пуса фонаря.
3. Извлеките лампу накаливания из патрона и замените лампу.
4. Вставьте патрон и поверните его по часовой стрелке.
5. Вставьте левый край плафона, сдвиньте плафон влево, после
чего вставьте правый край.
5-дверный хэтчбэк,
4-дверный седан, спортивный
универсал Чтобы заменить лампу, снимите
корпус фонаря:
1. Сдвиньте плафон влево и из‐ влеките, потянув за правый
край.

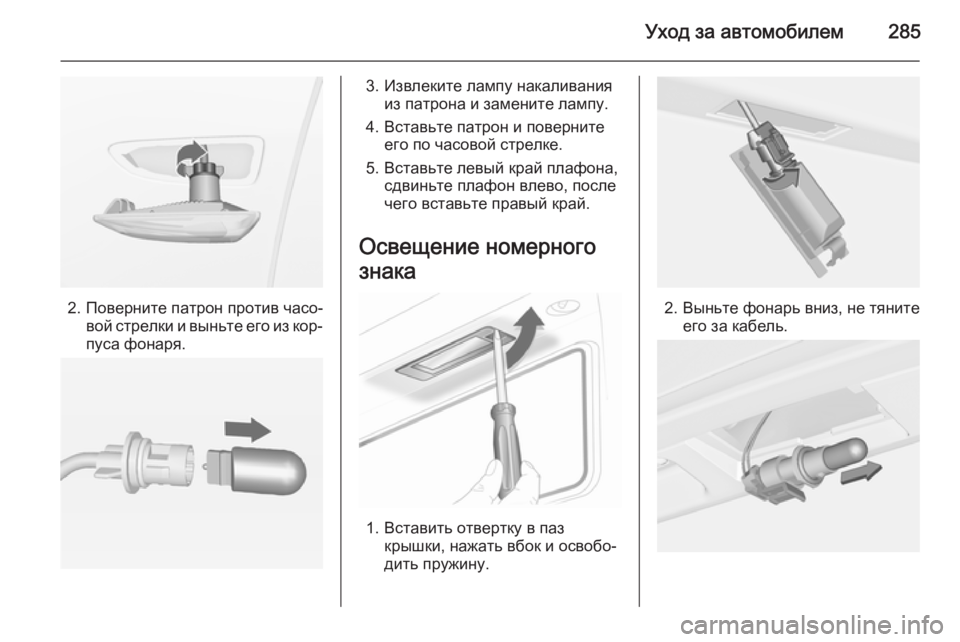

Уход за автомобилем285
2. Поверните патрон против часо‐вой стрелки и выньте его из кор‐
пуса фонаря.
3. Извлеките лампу накаливания из патрона и замените лампу.
4. Вставьте патрон и поверните его по часовой стрелке.
5. Вставьте левый край плафона, сдвиньте плафон влево, после
чего вставьте правый край.
Освещение номерного
знака
1. Вставить отвертку в паз крышки, нажать вбок и освобо‐
дить пружину.
2. Выньте фонарь вниз, не тяните его за кабель.

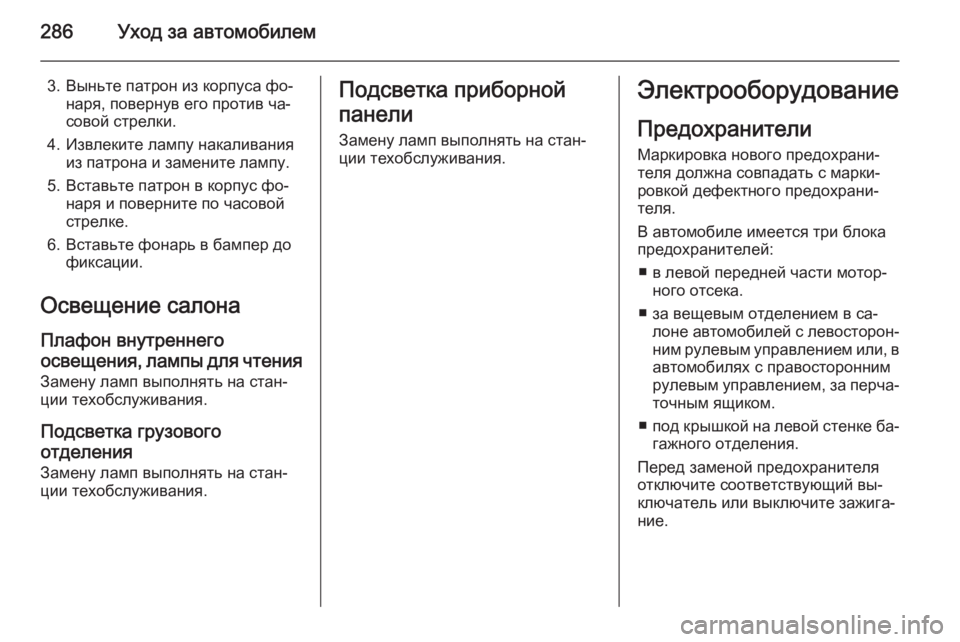

286Уход за автомобилем
3. Выньте патрон из корпуса фо‐наря, повернув его против ча‐
совой стрелки.
4. Извлеките лампу накаливания из патрона и замените лампу.
5. Вставьте патрон в корпус фо‐ наря и поверните по часовой
стрелке.
6. Вставьте фонарь в бампер до фиксации.
Освещение салона Плафон внутреннегоосвещения, лампы для чтения
Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка грузового
отделения Замену ламп выполнять на стан‐
ции техобслуживания.Подсветка приборной
панели Замену ламп выполнять на стан‐
ции техобслуживания.Электрооборудование
Предохранители Маркировка нового предохрани‐теля должна совпадать с марки‐
ровкой дефектного предохрани‐
теля.
В автомобиле имеется три блока
предохранителей:
■ в левой передней части мотор‐ ного отсека.
■ за вещевым отделением в са‐ лоне автомобилей с левосторон‐
ним рулевым управлением или, в автомобилях с правосторонним
рулевым управлением, за перча‐ точным ящиком.
■ под крышкой на левой стенке ба‐
гажного отделения.
Перед заменой предохранителя отключите соответствующий вы‐ключатель или выключите зажига‐
ние.

Уход за автомобилем287

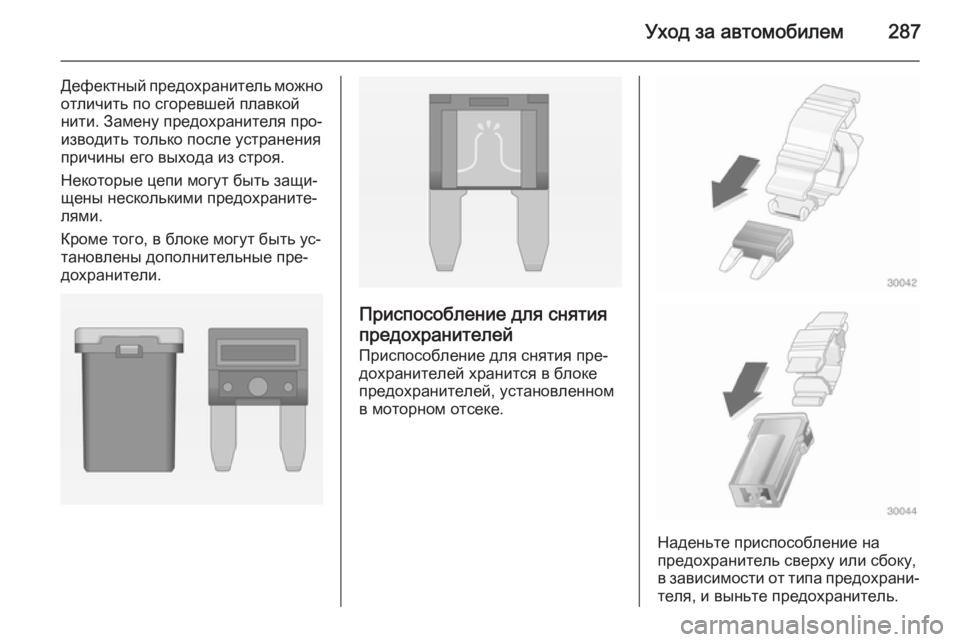

Дефектный предохранитель можно
отличить по сгоревшей плавкой
нити. Замену предохранителя про‐ изводить только после устранения
причины его выхода из строя.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
Кроме того, в блоке могут быть ус‐
тановлены дополнительные пре‐
дохранители.
Приспособление для снятия
предохранителей Приспособление для снятия пре‐
дохранителей хранится в блоке предохранителей, установленном
в моторном отсеке.
Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐
теля, и выньте предохранитель.

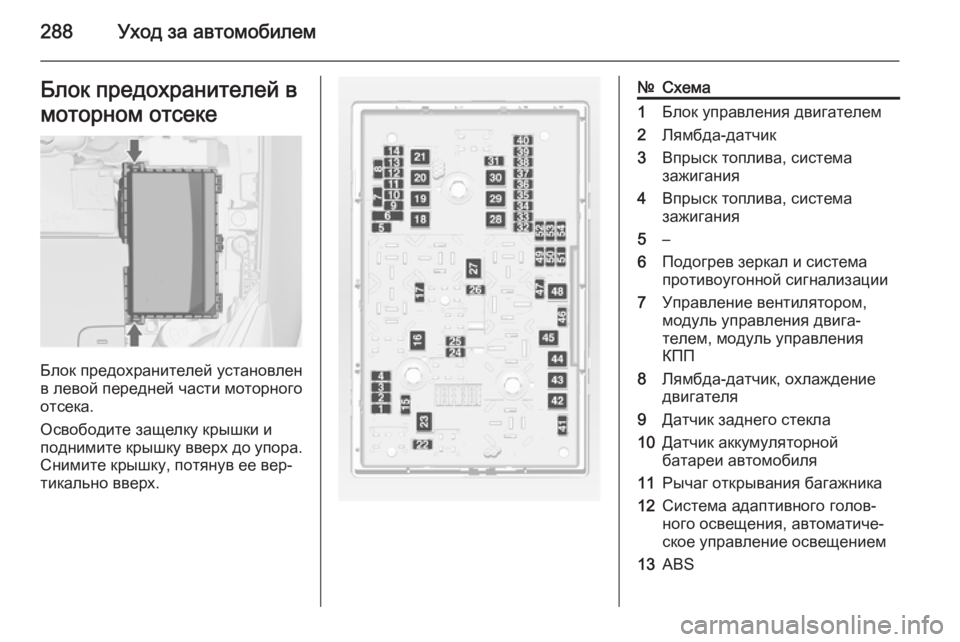

288Уход за автомобилемБлок предохранителей в
моторном отсеке
Блок предохранителей установлен
в левой передней части моторного
отсека.
Освободите защелку крышки и
поднимите крышку вверх до упора. Снимите крышку, потянув ее вер‐
тикально вверх.
№Схема1Блок управления двигателем2Лямбда-датчик3Впрыск топлива, система
зажигания4Впрыск топлива, система
зажигания5–6Подогрев зеркал и система
противоугонной сигнализации7Управление вентилятором,
модуль управления двига‐
телем, модуль управления
КПП8Лямбда-датчик, охлаждение
двигателя9Датчик заднего стекла10Датчик аккумуляторной
батареи автомобиля11Рычаг открывания багажника12Система адаптивного голов‐
ного освещения, автоматиче‐
ское управление освещением13ABS
