OPEL ASTRA J 2014.5 Инструкция по эксплуатации (in Russian)

Уход за автомобилем289

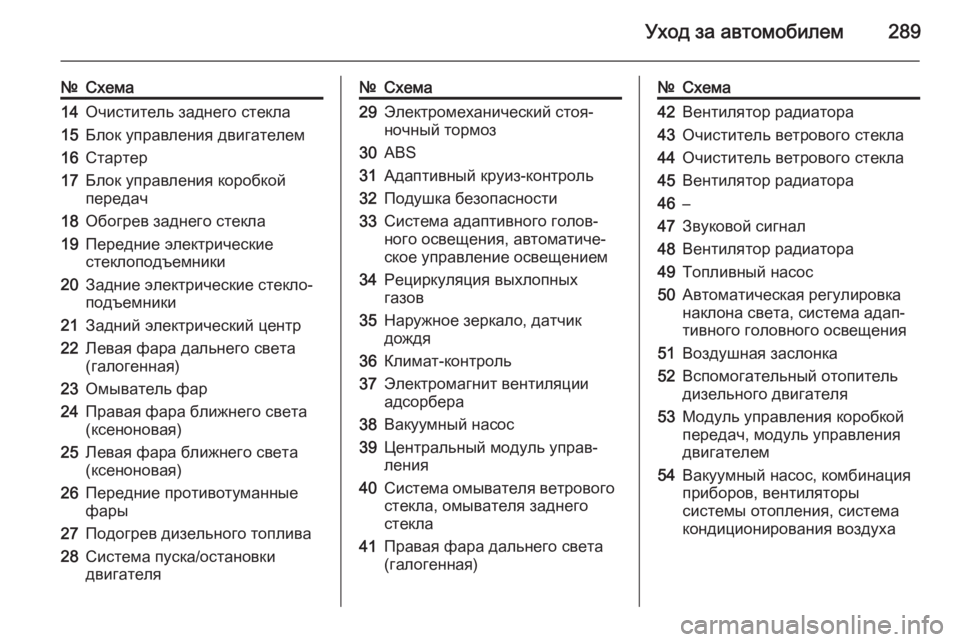

№Схема14Очиститель заднего стекла15Блок управления двигателем16Стартер17Блок управления коробкой
передач18Обогрев заднего стекла19Передние электрические
стеклоподъемники20Задние электрические стекло‐
подъемники21Задний электрический центр22Левая фара дальнего света
(галогенная)23Омыватель фар24Правая фара ближнего света
(ксеноновая)25Левая фара ближнего света
(ксеноновая)26Передние противотуманные
фары27Подогрев дизельного топлива28Система пуска/остановки
двигателя№Схема29Электромеханический стоя‐
ночный тормоз30ABS31Адаптивный круиз-контроль32Подушка безопасности33Система адаптивного голов‐
ного освещения, автоматиче‐
ское управление освещением34Рециркуляция выхлопных
газов35Наружное зеркало, датчик
дождя36Климат-контроль37Электромагнит вентиляции
адсорбера38Вакуумный насос39Центральный модуль управ‐
ления40Система омывателя ветрового стекла, омывателя заднего
стекла41Правая фара дальнего света
(галогенная)№Схема42Вентилятор радиатора43Очиститель ветрового стекла44Очиститель ветрового стекла45Вентилятор радиатора46–47Звуковой сигнал48Вентилятор радиатора49Топливный насос50Автоматическая регулировка
наклона света, система адап‐
тивного головного освещения51Воздушная заслонка52Вспомогательный отопитель
дизельного двигателя53Модуль управления коробкой
передач, модуль управления
двигателем54Вакуумный насос, комбинация
приборов, вентиляторы
системы отопления, система
кондиционирования воздуха

290Уход за автомобилем

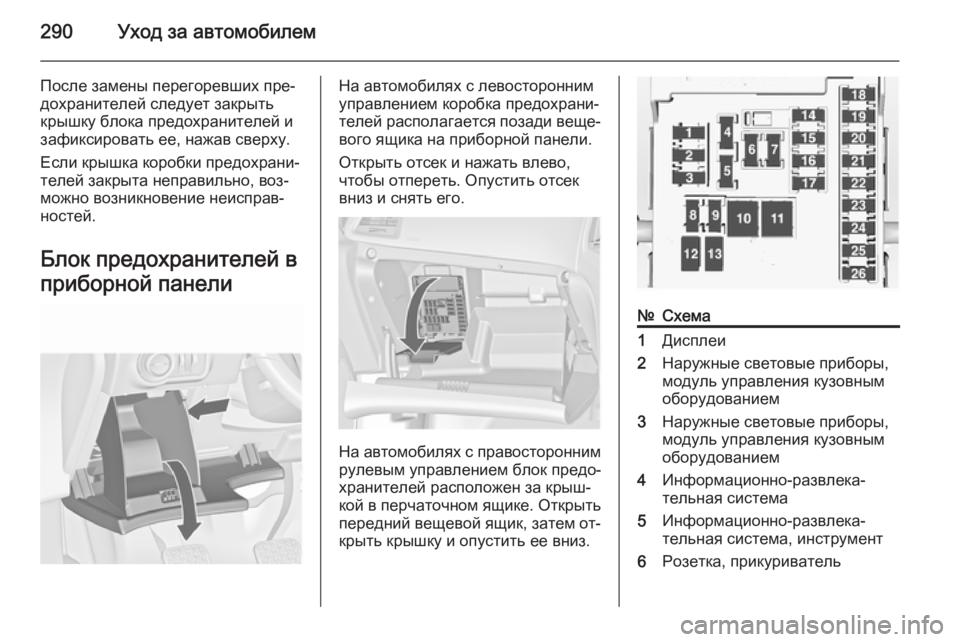

После замены перегоревших пре‐
дохранителей следует закрыть
крышку блока предохранителей и
зафиксировать ее, нажав сверху.
Если крышка коробки предохрани‐
телей закрыта неправильно, воз‐
можно возникновение неисправ‐
ностей.
Блок предохранителей в
приборной панелиНа автомобилях с левосторонним
управлением коробка предохрани‐
телей располагается позади веще‐
вого ящика на приборной панели.
Открыть отсек и нажать влево,
чтобы отпереть. Опустить отсек
вниз и снять его.
На автомобилях с правосторонним рулевым управлением блок предо‐
хранителей расположен за крыш‐ кой в перчаточном ящике. Открыть
передний вещевой ящик, затем от‐ крыть крышку и опустить ее вниз.
№Схема1Дисплеи2Наружные световые приборы,
модуль управления кузовным
оборудованием3Наружные световые приборы,
модуль управления кузовным
оборудованием4Информационно-развлека‐
тельная система5Информационно-развлека‐
тельная система, инструмент6Розетка, прикуриватель

Уход за автомобилем291

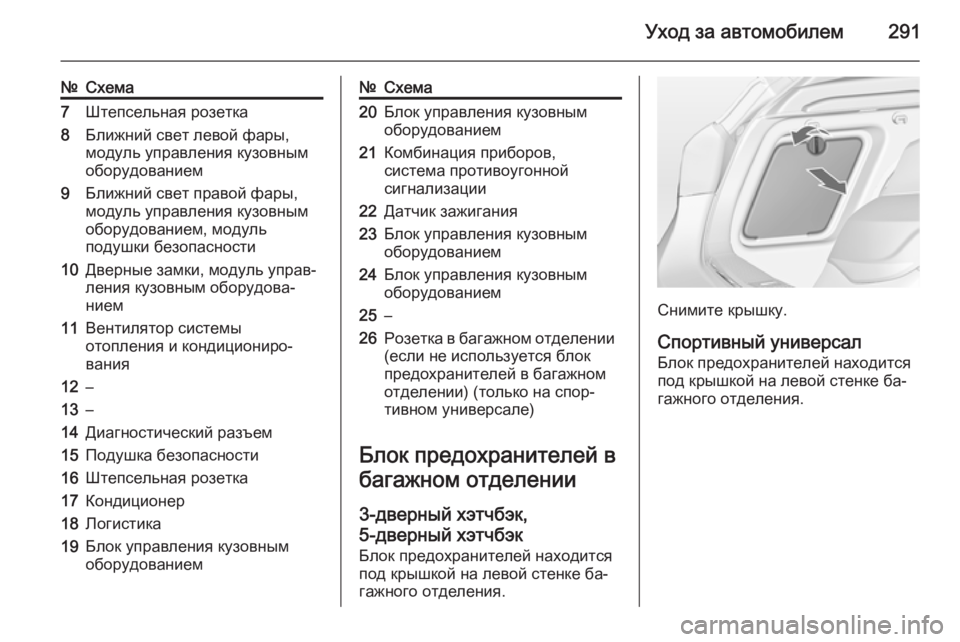

№Схема7Штепсельная розетка8Ближний свет левой фары,
модуль управления кузовным
оборудованием9Ближний свет правой фары,
модуль управления кузовным
оборудованием, модуль
подушки безопасности10Дверные замки, модуль управ‐
ления кузовным оборудова‐
нием11Вентилятор системы
отопления и кондициониро‐
вания12–13–14Диагностический разъем15Подушка безопасности16Штепсельная розетка17Кондиционер18Логистика19Блок управления кузовным
оборудованием№Схема20Блок управления кузовным
оборудованием21Комбинация приборов,
система противоугонной
сигнализации22Датчик зажигания23Блок управления кузовным
оборудованием24Блок управления кузовным
оборудованием25–26Розетка в багажном отделении
(если не используется блок
предохранителей в багажном
отделении) (только на спор‐
тивном универсале)
Блок предохранителей в
багажном отделении
3-дверный хэтчбэк,
5-дверный хэтчбэк
Блок предохранителей находится
под крышкой на левой стенке ба‐
гажного отделения.
Снимите крышку.
Спортивный универсал
Блок предохранителей находится
под крышкой на левой стенке ба‐
гажного отделения.

292Уход за автомобилем

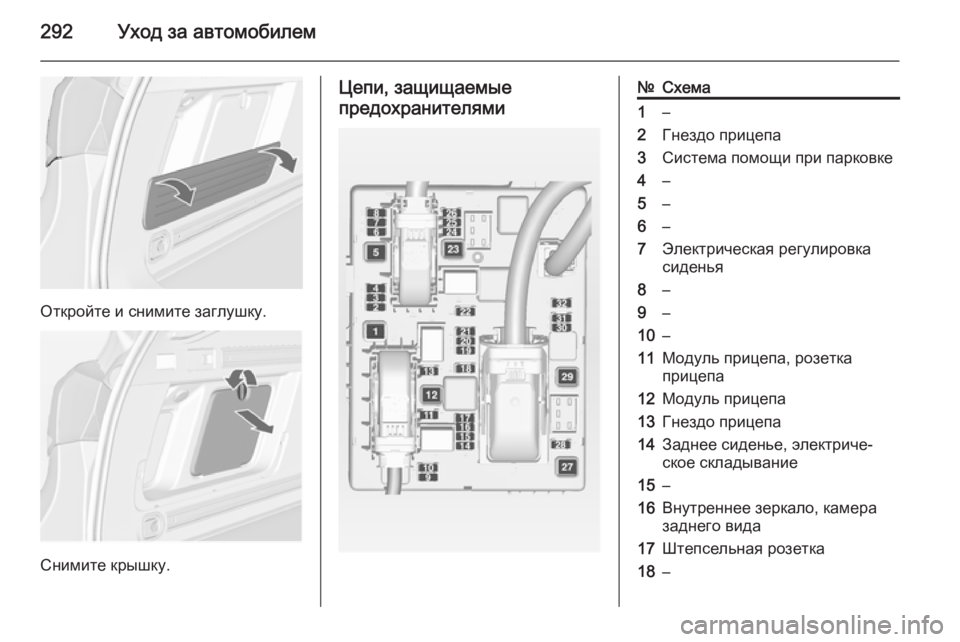

Откройте и снимите заглушку.
Снимите крышку.
Цепи, защищаемые
предохранителями№Схема1–2Гнездо прицепа3Система помощи при парковке4–5–6–7Электрическая регулировка
сиденья8–9–10–11Модуль прицепа, розетка
прицепа12Модуль прицепа13Гнездо прицепа14Заднее сиденье, электриче‐
ское складывание15–16Внутреннее зеркало, камера
заднего вида17Штепсельная розетка18–

Уход за автомобилем293

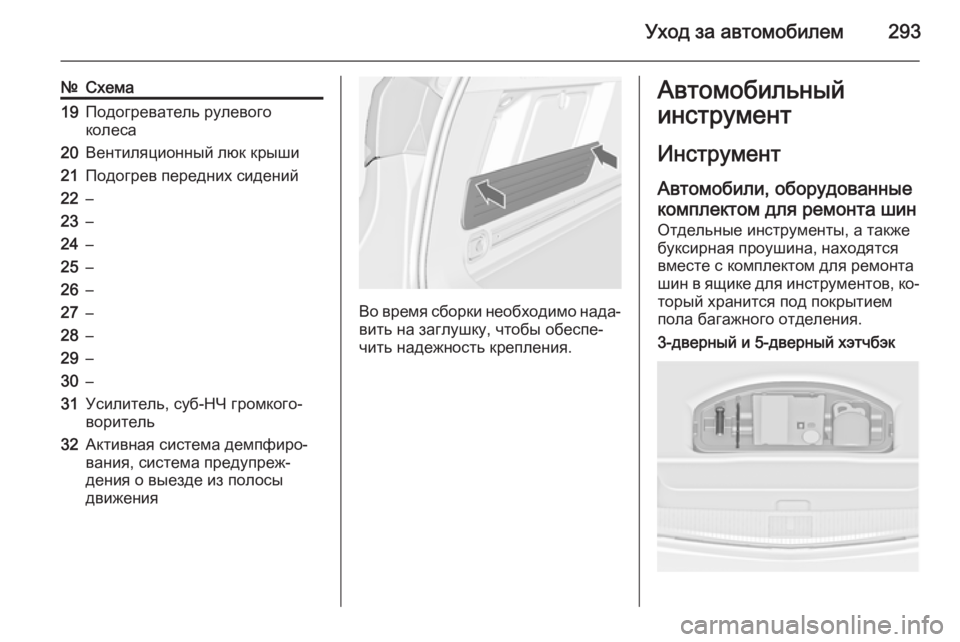

№Схема19Подогреватель рулевого
колеса20Вентиляционный люк крыши21Подогрев передних сидений22–23–24–25–26–27–28–29–30–31Усилитель, суб-НЧ громкого‐
воритель32Активная система демпфиро‐
вания, система предупреж‐
дения о выезде из полосы
движения
Во время сборки необходимо нада‐
вить на заглушку, чтобы обеспе‐
чить надежность крепления.
Автомобильный
инструмент
Инструмент Автомобили, оборудованные
комплектом для ремонта шин
Отдельные инструменты, а также
буксирная проушина, находятся
вместе с комплектом для ремонта
шин в ящике для инструментов, ко‐ торый хранится под покрытием
пола багажного отделения.3-дверный и 5-дверный хэтчбэк

294Уход за автомобилем

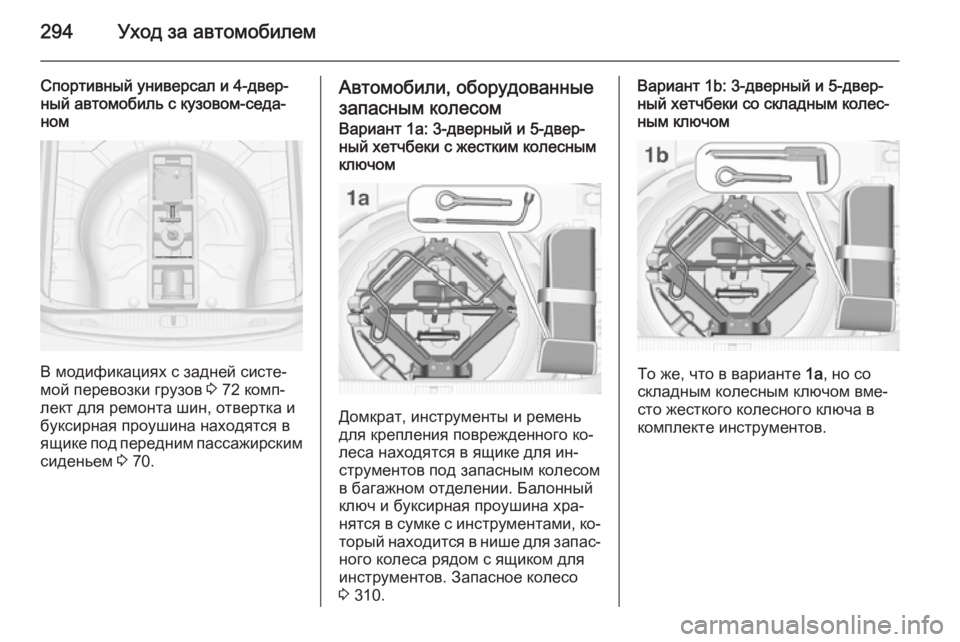

Спортивный универсал и 4-двер‐
ный автомобиль с кузовом-седа‐
ном
В модификациях с задней систе‐
мой перевозки грузов 3 72 комп‐
лект для ремонта шин, отвертка и
буксирная проушина находятся в
ящике под передним пассажирским
сиденьем 3 70.
Автомобили, оборудованные
запасным колесомВариант 1a: 3-дверный и 5-двер‐
ный хетчбеки с жестким колесным
ключом
Домкрат, инструменты и ремень
для крепления поврежденного ко‐
леса находятся в ящике для ин‐
струментов под запасным колесом
в багажном отделении. Балонный
ключ и буксирная проушина хра‐
нятся в сумке с инструментами, ко‐
торый находится в нише для запас‐ ного колеса рядом с ящиком для
инструментов. Запасное колесо
3 310.
Вариант 1b: 3-дверный и 5-двер‐
ный хетчбеки со складным колес‐
ным ключом
То же, что в варианте 1a, но со
складным колесным ключом вме‐
сто жесткого колесного ключа в комплекте инструментов.

Уход за автомобилем295

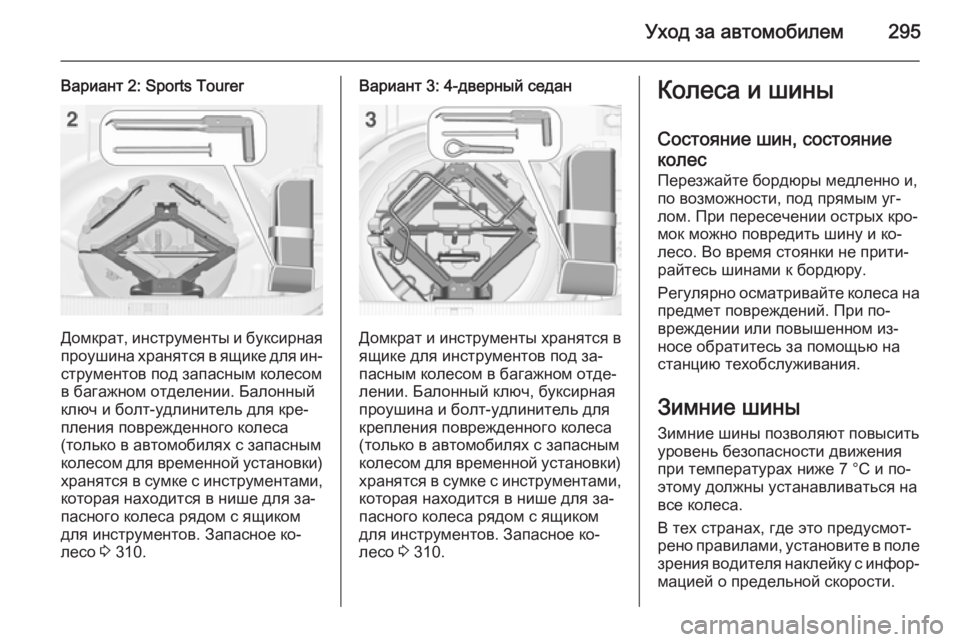

Вариант 2: Sports Tourer
Домкрат, инструменты и буксирная
проушина хранятся в ящике для ин‐
струментов под запасным колесом
в багажном отделении. Балонный
ключ и болт-удлинитель для кре‐ пления поврежденного колеса
(только в автомобилях с запасным
колесом для временной установки) хранятся в сумке с инструментами, которая находится в нише для за‐
пасного колеса рядом с ящиком
для инструментов. Запасное ко‐
лесо 3 310.
Вариант 3: 4-дверный седан
Домкрат и инструменты хранятся в
ящике для инструментов под за‐
пасным колесом в багажном отде‐
лении. Балонный ключ, буксирная
проушина и болт-удлинитель для
крепления поврежденного колеса
(только в автомобилях с запасным
колесом для временной установки) хранятся в сумке с инструментами, которая находится в нише для за‐
пасного колеса рядом с ящиком
для инструментов. Запасное ко‐
лесо 3 310.
Колеса и шины
Состояние шин, состояние
колес
Перезжайте бордюры медленно и,
по возможности, под прямым уг‐
лом. При пересечении острых кро‐
мок можно повредить шину и ко‐
лесо. Во время стоянки не прити‐
райтесь шинами к бордюру.
Регулярно осматривайте колеса на предмет повреждений. При по‐
вреждении или повышенном из‐
носе обратитесь за помощью на
станцию техобслуживания.
Зимние шины Зимние шины позволяют повысить
уровень безопасности движения
при температурах ниже 7 °C и по‐
этому должны устанавливаться на
все колеса.
В тех странах, где это предусмот‐
рено правилами, установите в поле зрения водителя наклейку с инфор‐мацией о предельной скорости.

296Уход за автомобилем
Вариант OPC: Запрещается ис‐
пользовать зимние шины типораз‐
мера 235/45 R18.
Обозначение шин например, 215/60 R 16 95 H215=Ширина шины в мм60=Отношение поперечного
сечения (высота шины к ее
ширине) в %R=Конструкция шины: Ра‐
диальнаяRF=Тип: RunFlat16=Диаметр обода колеса в
дюймах95=Коэффициент грузоподъ‐
емности, например, 95 со‐
ответствует
690 килограммамH=Шифр скорости
Шифр скорости:
Q=до 160 км/чS=до 180 км/чT=до 190 км/чH=до 210 км/чV=до 240 км/чW=до 270 км/чДавление в шинах
Поверяйте давление в холодных
шинах каждые 14 дней и перед каж‐ дой длительной поездкой. Не за‐
будьте про запасное колесо. Это
также относится к автомобилям,
оснащенным системой контроля
давления в шинах.
Скрутите колпачок вентиля.
Давление в шинах 3 344 указано
на табличке, расположенной на
раме левой или правой передней
двери.
Данные о давлении приведены для
холодных шин. Это относится к
летним и зимним шинам.
Запасную шину накачивайте до
давления, указанного для полной
нагрузки.
Система поддержания давления в шинах ECO позволяет макси‐
мально снизить расход топлива.
При неправильном давлении в ши‐
нах снижается безопасность, ухуд‐
шаются ходовые качества, ком‐
фортность, расход топлива и уве‐
личивается износ шин.
Давление воздуха в шинах может
быть различным в зависимости от
комплектации. Чтобы узнать, какое давление воздуха необходимо
поддерживать в шинах, действуйте
следующим образом:
1. Определите тип кузова.
2. Установите код двигателя. Све‐
дения о двигателе 3 332.
3. Установите тип шин.
В таблицах указано давление воз‐ духа в шинах для всех возможных
комбинаций 3 344.

Уход за автомобилем297

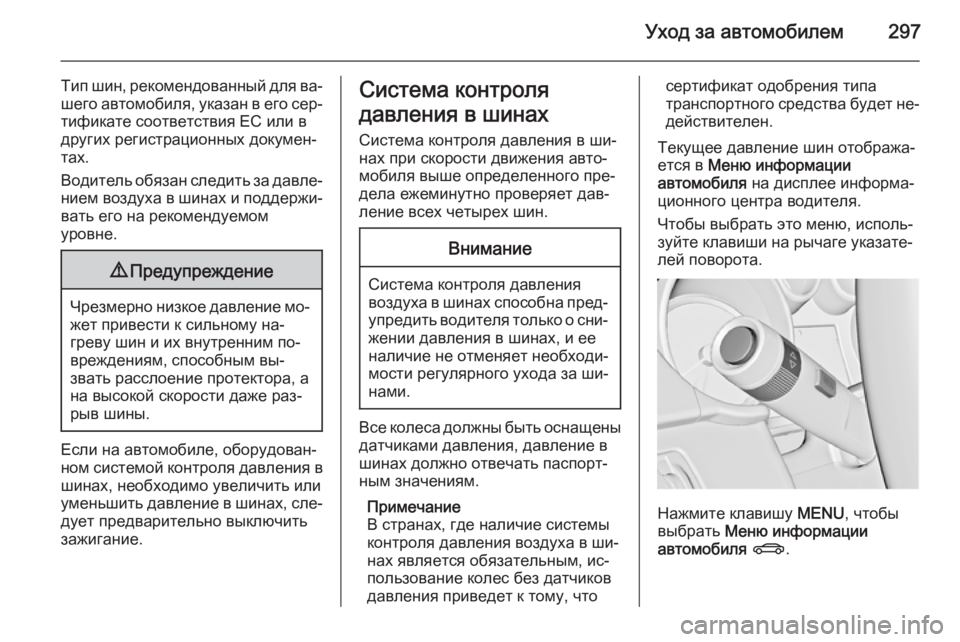

Тип шин, рекомендованный для ва‐
шего автомобиля, указан в его сер‐ тификате соответствия ЕС или в
других регистрационных докумен‐
тах.
Водитель обязан следить за давле‐ нием воздуха в шинах и поддержи‐ вать его на рекомендуемом
уровне.9 Предупреждение
Чрезмерно низкое давление мо‐
жет привести к сильному на‐
греву шин и их внутренним по‐
вреждениям, способным вы‐
звать расслоение протектора, а
на высокой скорости даже раз‐
рыв шины.
Если на автомобиле, оборудован‐ ном системой контроля давления в шинах, необходимо увеличить илиуменьшить давление в шинах, сле‐
дует предварительно выключить
зажигание.
Система контроля
давления в шинах
Система контроля давления в ши‐
нах при скорости движения авто‐
мобиля выше определенного пре‐
дела ежеминутно проверяет дав‐
ление всех четырех шин.Внимание
Система контроля давления
воздуха в шинах способна пред‐ упредить водителя только о сни‐жении давления в шинах, и ее
наличие не отменяет необходи‐
мости регулярного ухода за ши‐
нами.
Все колеса должны быть оснащены
датчиками давления, давление в
шинах должно отвечать паспорт‐
ным значениям.
Примечание
В странах, где наличие системы
контроля давления воздуха в ши‐
нах является обязательным, ис‐
пользование колес без датчиков
давления приведет к тому, что
сертификат одобрения типа
транспортного средства будет не‐ действителен.
Текущее давление шин отобража‐
ется в Меню информации
автомобиля на дисплее информа‐
ционного центра водителя.
Чтобы выбрать это меню, исполь‐
зуйте клавиши на рычаге указате‐
лей поворота.
Нажмите клавишу MENU, чтобы
выбрать Меню информации
автомобиля X .

298Уход за автомобилем

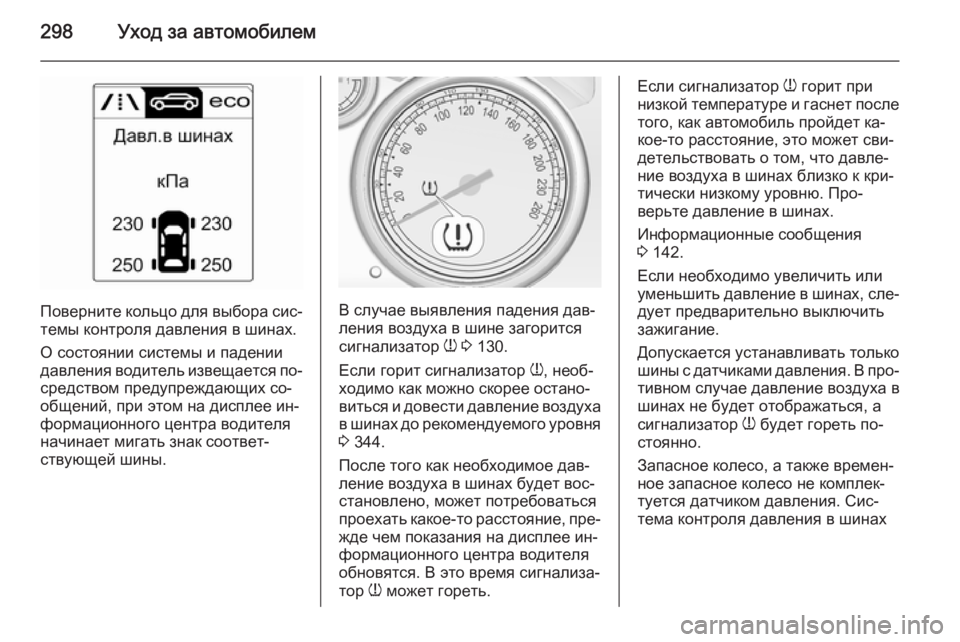

Поверните кольцо для выбора сис‐
темы контроля давления в шинах.
О состоянии системы и падении
давления водитель извещается по‐ средством предупреждающих со‐
общений, при этом на дисплее ин‐
формационного центра водителя
начинает мигать знак соответ‐
ствующей шины.В случае выявления падения дав‐
ления воздуха в шине загорится
сигнализатор w 3 130.
Если горит сигнализатор w, необ‐
ходимо как можно скорее остано‐
виться и довести давление воздуха
в шинах до рекомендуемого уровня 3 344.
После того как необходимое дав‐
ление воздуха в шинах будет вос‐
становлено, может потребоваться
проехать какое-то расстояние, пре‐
жде чем показания на дисплее ин‐
формационного центра водителя
обновятся. В это время сигнализа‐
тор w может гореть.
Если сигнализатор
w горит при
низкой температуре и гаснет после того, как автомобиль пройдет ка‐
кое-то расстояние, это может сви‐
детельствовать о том, что давле‐
ние воздуха в шинах близко к кри‐
тически низкому уровню. Про‐
верьте давление в шинах.
Информационные сообщения
3 142.
Если необходимо увеличить или
уменьшить давление в шинах, сле‐
дует предварительно выключить
зажигание.
Допускается устанавливать только
шины с датчиками давления. В про‐ тивном случае давление воздуха в
шинах не будет отображаться, а
сигнализатор w будет гореть по‐
стоянно.
Запасное колесо, а также времен‐
ное запасное колесо не комплек‐
туется датчиком давления. Сис‐
тема контроля давления в шинах
