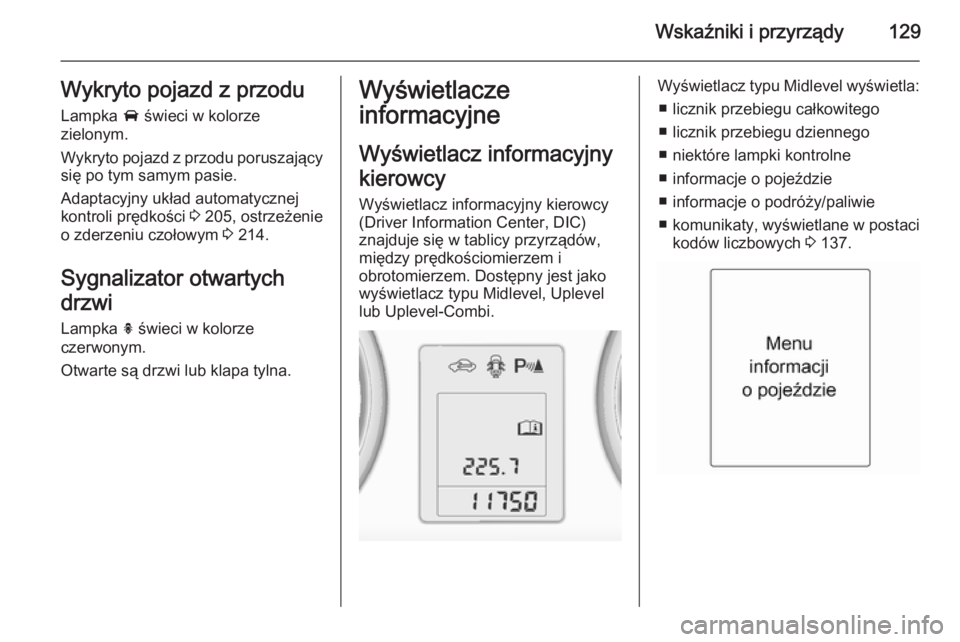

Wskaźniki i przyrządy129Wykryto pojazd z przoduLampka A świeci w kolorze
zielonym.
Wykryto pojazd z przodu poruszający
się po tym samym pasie.
Adaptacyjny układ automatycznej
kontroli prędkości 3 205, ostrzeżenie
o zderzeniu czołowym 3 214.
Sygnalizator otwartych
drzwi
Lampka h świeci w kolorze
czerwonym.
Otwarte są drzwi lub klapa tylna.Wyświetlacze
informacyjne
Wyświetlacz informacyjny
kierowcy
Wyświetlacz informacyjny kierowcy
(Driver Information Center, DIC)
znajduje się w tablicy przyrządów,
między prędkościomierzem i
obrotomierzem. Dostępny jest jako
wyświetlacz typu Midlevel, Uplevel
lub Uplevel-Combi.Wyświetlacz typu Midlevel wyświetla:
■ licznik przebiegu całkowitego
■ licznik przebiegu dziennego
■ niektóre lampki kontrolne
■ informacje o pojeździe
■ informacje o podróży/paliwie
■ komunikaty, wyświetlane w postaci
kodów liczbowych 3 137.

130Wskaźniki i przyrządy

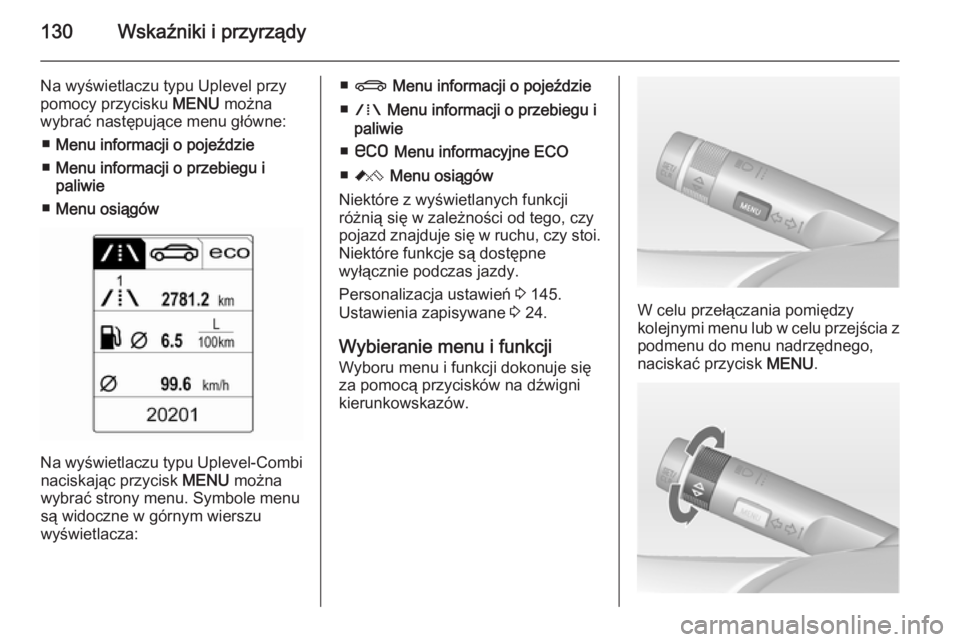

Na wyświetlaczu typu Uplevel przypomocy przycisku MENU można
wybrać następujące menu główne:
■ Menu informacji o pojeździe
■ Menu informacji o przebiegu i
paliwie
■ Menu osiągów
Na wyświetlaczu typu Uplevel-Combi
naciskając przycisk MENU można
wybrać strony menu. Symbole menu są widoczne w górnym wierszu
wyświetlacza:
■ X Menu informacji o pojeździe
■ W Menu informacji o przebiegu i
paliwie
■ s Menu informacyjne ECO
■ C Menu osiągów
Niektóre z wyświetlanych funkcji
różnią się w zależności od tego, czy
pojazd znajduje się w ruchu, czy stoi.
Niektóre funkcje są dostępne
wyłącznie podczas jazdy.
Personalizacja ustawień 3 145.
Ustawienia zapisywane 3 24.
Wybieranie menu i funkcji
Wyboru menu i funkcji dokonuje się
za pomocą przycisków na dźwigni
kierunkowskazów.
W celu przełączania pomiędzy
kolejnymi menu lub w celu przejścia z
podmenu do menu nadrzędnego,
naciskać przycisk MENU.

Wskaźniki i przyrządy131

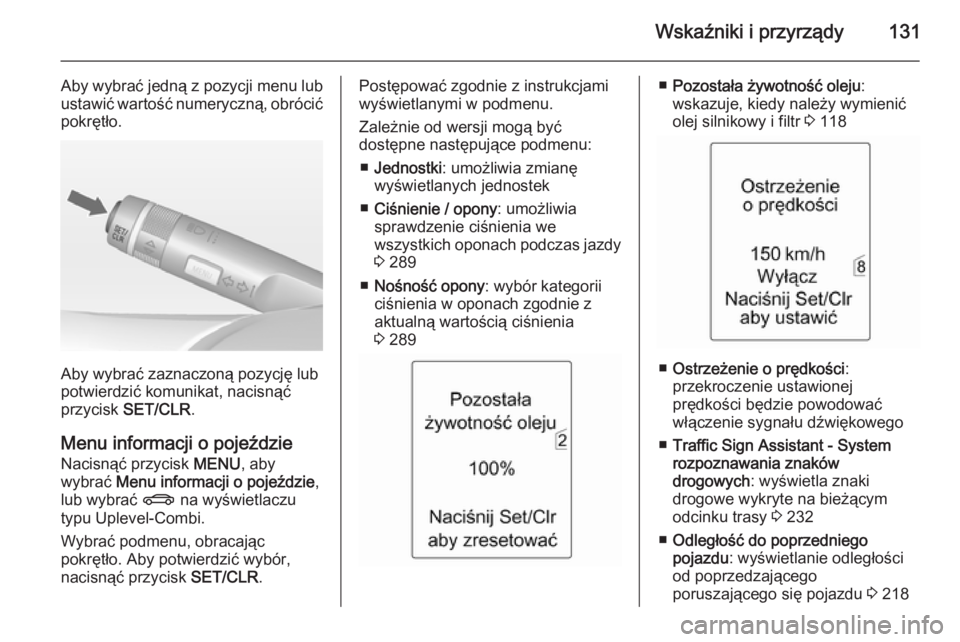

Aby wybrać jedną z pozycji menu lub
ustawić wartość numeryczną, obrócić pokrętło.
Aby wybrać zaznaczoną pozycję lub
potwierdzić komunikat, nacisnąć
przycisk SET/CLR .
Menu informacji o pojeździe
Nacisnąć przycisk MENU, aby
wybrać Menu informacji o pojeździe ,
lub wybrać X na wyświetlaczu
typu Uplevel-Combi.
Wybrać podmenu, obracając
pokrętło. Aby potwierdzić wybór,
nacisnąć przycisk SET/CLR.
Postępować zgodnie z instrukcjami
wyświetlanymi w podmenu.
Zależnie od wersji mogą być
dostępne następujące podmenu:
■ Jednostki : umożliwia zmianę
wyświetlanych jednostek
■ Ciśnienie / opony : umożliwia
sprawdzenie ciśnienia we
wszystkich oponach podczas jazdy 3 289
■ Nośność opony : wybór kategorii
ciśnienia w oponach zgodnie z
aktualną wartością ciśnienia
3 289■ Pozostała żywotność oleju :
wskazuje, kiedy należy wymienić olej silnikowy i filtr 3 118
■ Ostrzeżenie o prędkości :
przekroczenie ustawionej
prędkości będzie powodować
włączenie sygnału dźwiękowego
■ Traffic Sign Assistant - System
rozpoznawania znaków
drogowych : wyświetla znaki
drogowe wykryte na bieżącym
odcinku trasy 3 232
■ Odległość do poprzedniego
pojazdu : wyświetlanie odległości
od poprzedzającego
poruszającego się pojazdu 3 218

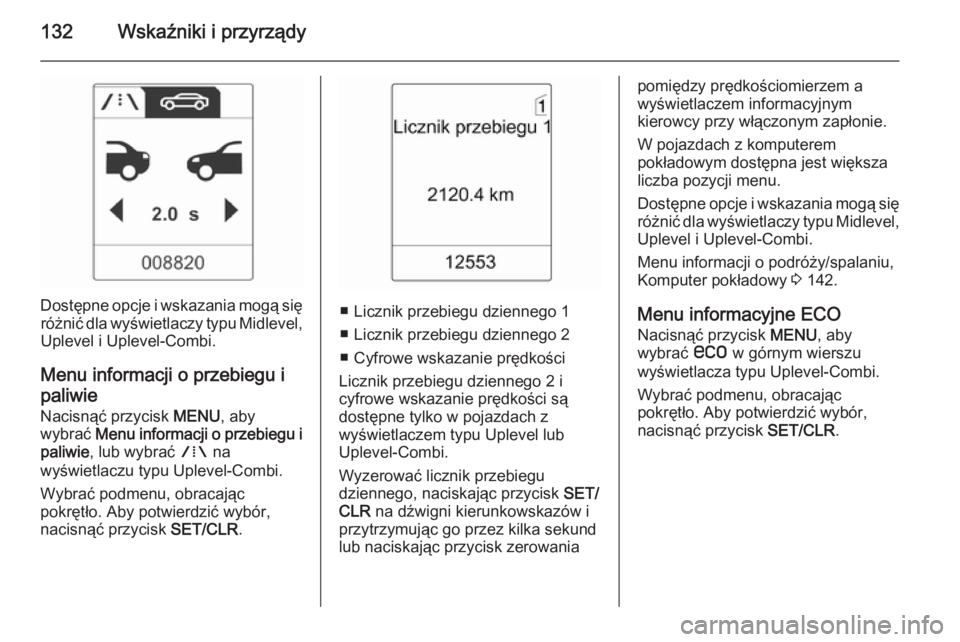

132Wskaźniki i przyrządy
Dostępne opcje i wskazania mogą sięróżnić dla wyświetlaczy typu Midlevel,
Uplevel i Uplevel-Combi.
Menu informacji o przebiegu i
paliwie Nacisnąć przycisk MENU, aby
wybrać Menu informacji o przebiegu i
paliwie , lub wybrać W na
wyświetlaczu typu Uplevel-Combi.
Wybrać podmenu, obracając
pokrętło. Aby potwierdzić wybór,
nacisnąć przycisk SET/CLR.■ Licznik przebiegu dziennego 1
■ Licznik przebiegu dziennego 2
■ Cyfrowe wskazanie prędkości
Licznik przebiegu dziennego 2 i
cyfrowe wskazanie prędkości są
dostępne tylko w pojazdach z
wyświetlaczem typu Uplevel lub
Uplevel-Combi.
Wyzerować licznik przebiegu
dziennego, naciskając przycisk SET/
CLR na dźwigni kierunkowskazów i
przytrzymując go przez kilka sekund
lub naciskając przycisk zerowania
pomiędzy prędkościomierzem a
wyświetlaczem informacyjnym
kierowcy przy włączonym zapłonie.
W pojazdach z komputerem
pokładowym dostępna jest większa
liczba pozycji menu.
Dostępne opcje i wskazania mogą się różnić dla wyświetlaczy typu Midlevel,
Uplevel i Uplevel-Combi.
Menu informacji o podróży/spalaniu,
Komputer pokładowy 3 142.
Menu informacyjne ECO Nacisnąć przycisk MENU, aby
wybrać s w górnym wierszu
wyświetlacza typu Uplevel-Combi.
Wybrać podmenu, obracając
pokrętło. Aby potwierdzić wybór,
nacisnąć przycisk SET/CLR.

Wskaźniki i przyrządy133

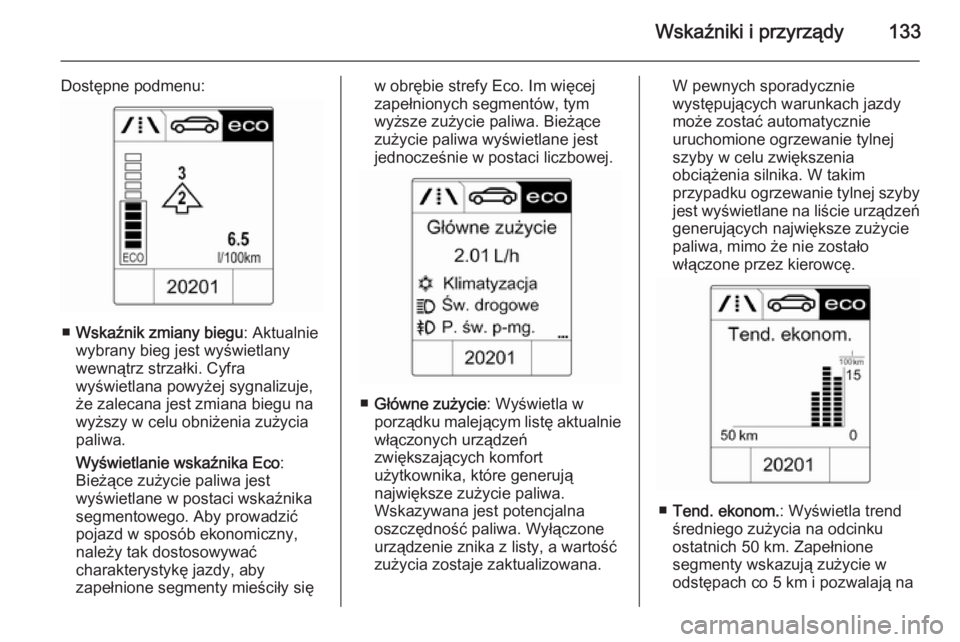

Dostępne podmenu:
■Wskaźnik zmiany biegu : Aktualnie
wybrany bieg jest wyświetlany
wewnątrz strzałki. Cyfra
wyświetlana powyżej sygnalizuje,
że zalecana jest zmiana biegu na
wyższy w celu obniżenia zużycia
paliwa.
Wyświetlanie wskaźnika Eco :
Bieżące zużycie paliwa jest
wyświetlane w postaci wskaźnika
segmentowego. Aby prowadzić
pojazd w sposób ekonomiczny,
należy tak dostosowywać
charakterystykę jazdy, aby
zapełnione segmenty mieściły się
w obrębie strefy Eco. Im więcej
zapełnionych segmentów, tym
wyższe zużycie paliwa. Bieżące zużycie paliwa wyświetlane jest
jednocześnie w postaci liczbowej.
■ Główne zużycie : Wyświetla w
porządku malejącym listę aktualnie
włączonych urządzeń
zwiększających komfort
użytkownika, które generują
największe zużycie paliwa.
Wskazywana jest potencjalna
oszczędność paliwa. Wyłączone
urządzenie znika z listy, a wartość zużycia zostaje zaktualizowana.
W pewnych sporadycznie
występujących warunkach jazdy
może zostać automatycznie
uruchomione ogrzewanie tylnej
szyby w celu zwiększenia
obciążenia silnika. W takim
przypadku ogrzewanie tylnej szyby
jest wyświetlane na liście urządzeń generujących największe zużycie
paliwa, mimo że nie zostało
włączone przez kierowcę.
■ Tend. ekonom. : Wyświetla trend
średniego zużycia na odcinku
ostatnich 50 km. Zapełnione
segmenty wskazują zużycie w
odstępach co 5 km i pozwalają na

134Wskaźniki i przyrządy
odzwierciedlenie wpływu
ukształtowania terenu lub stylu jazdy na zużycie paliwa.

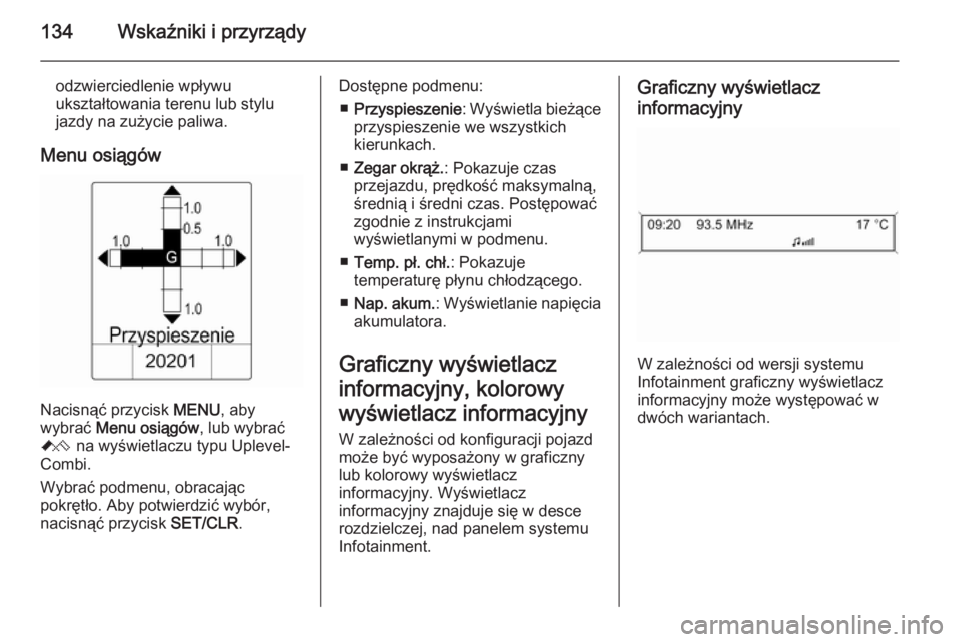

Menu osiągów
Nacisnąć przycisk MENU, aby
wybrać Menu osiągów , lub wybrać
C na wyświetlaczu typu Uplevel-
Combi.
Wybrać podmenu, obracając
pokrętło. Aby potwierdzić wybór, nacisnąć przycisk SET/CLR.
Dostępne podmenu:
■ Przyspieszenie : Wyświetla bieżące
przyspieszenie we wszystkich
kierunkach.
■ Zegar okrąż. : Pokazuje czas
przejazdu, prędkość maksymalną, średnią i średni czas. Postępować
zgodnie z instrukcjami
wyświetlanymi w podmenu.
■ Temp. pł. chł. : Pokazuje
temperaturę płynu chłodzącego.
■ Nap. akum. : Wyświetlanie napięcia
akumulatora.
Graficzny wyświetlacz
informacyjny, kolorowy
wyświetlacz informacyjny W zależności od konfiguracji pojazd
może być wyposażony w graficzny
lub kolorowy wyświetlacz
informacyjny. Wyświetlacz
informacyjny znajduje się w desce
rozdzielczej, nad panelem systemu
Infotainment.Graficzny wyświetlacz
informacyjny
W zależności od wersji systemu
Infotainment graficzny wyświetlacz informacyjny może występować wdwóch wariantach.

Wskaźniki i przyrządy135

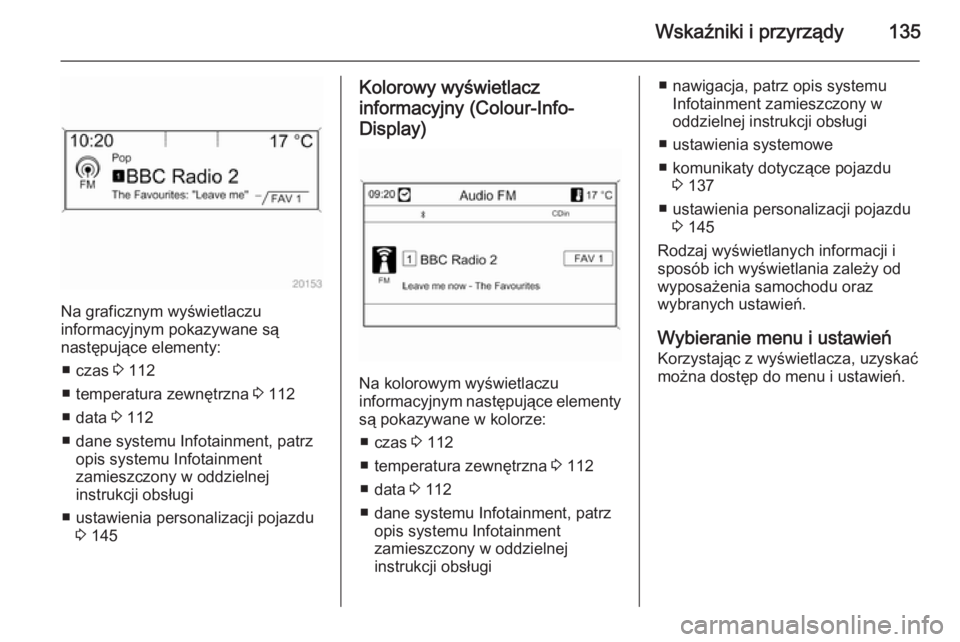

Na graficznym wyświetlaczu
informacyjnym pokazywane są
następujące elementy:
■ czas 3 112
■ temperatura zewnętrzna 3 112
■ data 3 112
■ dane systemu Infotainment, patrz opis systemu Infotainment
zamieszczony w oddzielnej
instrukcji obsługi
■ ustawienia personalizacji pojazdu 3 145
Kolorowy wyświetlacz
informacyjny (Colour-Info- Display)
Na kolorowym wyświetlaczu
informacyjnym następujące elementy
są pokazywane w kolorze:
■ czas 3 112
■ temperatura zewnętrzna 3 112
■ data 3 112
■ dane systemu Infotainment, patrz opis systemu Infotainment
zamieszczony w oddzielnej
instrukcji obsługi
■ nawigacja, patrz opis systemu Infotainment zamieszczony w
oddzielnej instrukcji obsługi
■ ustawienia systemowe
■ komunikaty dotyczące pojazdu 3 137
■ ustawienia personalizacji pojazdu 3 145
Rodzaj wyświetlanych informacji i sposób ich wyświetlania zależy odwyposażenia samochodu oraz
wybranych ustawień.
Wybieranie menu i ustawień
Korzystając z wyświetlacza, uzyskać
można dostęp do menu i ustawień.

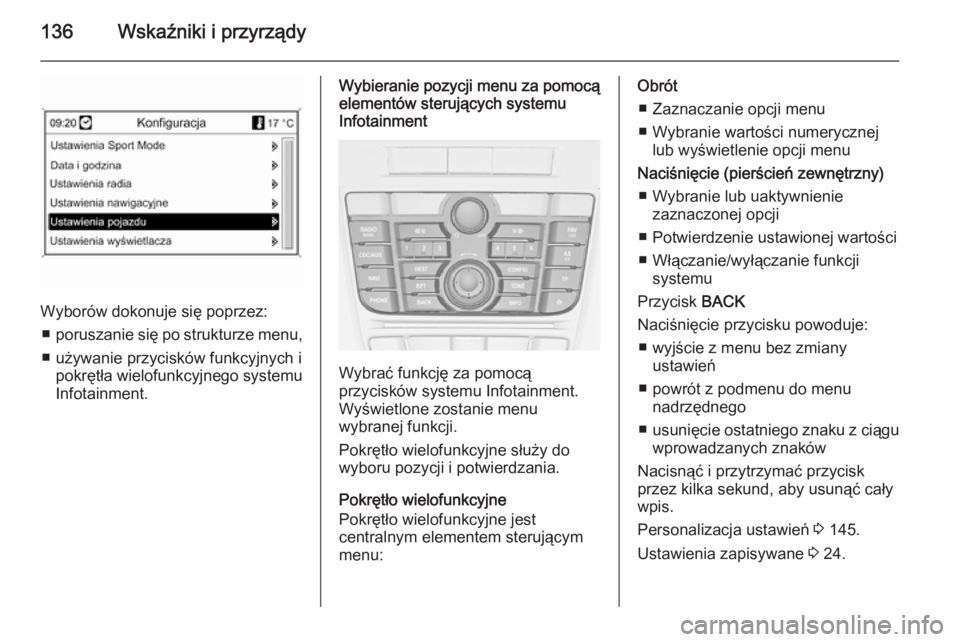

136Wskaźniki i przyrządy
Wyborów dokonuje się poprzez:■ poruszanie się po strukturze menu,
■ używanie przycisków funkcyjnych i pokrętła wielofunkcyjnego systemu
Infotainment.
Wybieranie pozycji menu za pomocą
elementów sterujących systemu
Infotainment
Wybrać funkcję za pomocą
przycisków systemu Infotainment.
Wyświetlone zostanie menu
wybranej funkcji.
Pokrętło wielofunkcyjne służy do wyboru pozycji i potwierdzania.
Pokrętło wielofunkcyjne
Pokrętło wielofunkcyjne jest
centralnym elementem sterującym
menu:
Obrót
■ Zaznaczanie opcji menu
■ Wybranie wartości numerycznej lub wyświetlenie opcji menu
Naciśnięcie (pierścień zewnętrzny) ■ Wybranie lub uaktywnienie zaznaczonej opcji
■ Potwierdzenie ustawionej wartości
■ Włączanie/wyłączanie funkcji systemu
Przycisk BACK
Naciśnięcie przycisku powoduje: ■ wyjście z menu bez zmiany ustawień
■ powrót z podmenu do menu nadrzędnego
■ usunięcie ostatniego znaku z ciągu
wprowadzanych znaków
Nacisnąć i przytrzymać przycisk
przez kilka sekund, aby usunąć cały wpis.
Personalizacja ustawień 3 145.
Ustawienia zapisywane 3 24.

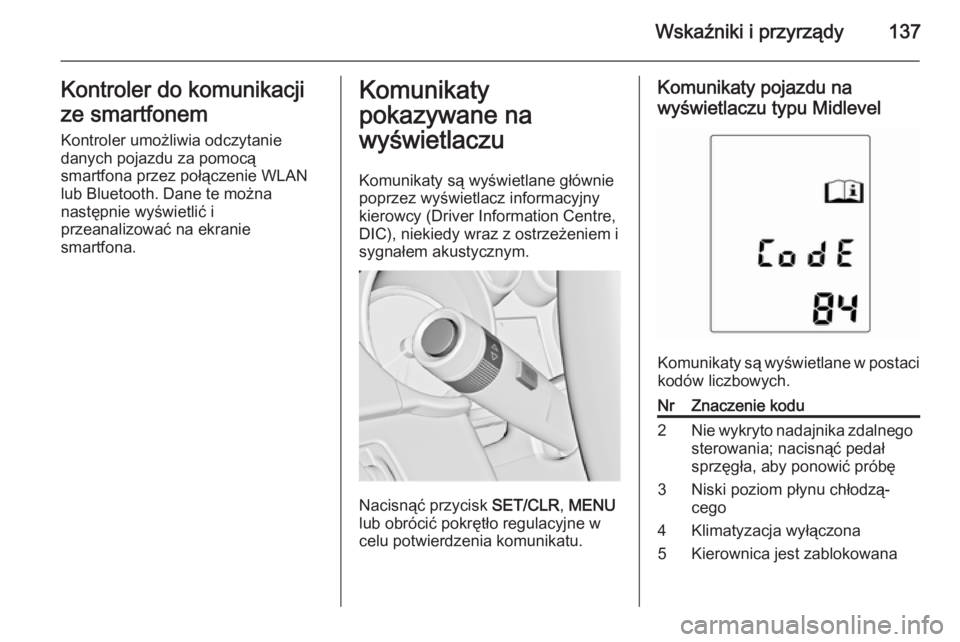

Wskaźniki i przyrządy137Kontroler do komunikacji
ze smartfonem
Kontroler umożliwia odczytanie
danych pojazdu za pomocą
smartfona przez połączenie WLAN
lub Bluetooth. Dane te można
następnie wyświetlić i
przeanalizować na ekranie
smartfona.Komunikaty
pokazywane na
wyświetlaczu
Komunikaty są wyświetlane główniepoprzez wyświetlacz informacyjny
kierowcy (Driver Information Centre,
DIC), niekiedy wraz z ostrzeżeniem i
sygnałem akustycznym.
Nacisnąć przycisk SET/CLR, MENU
lub obrócić pokrętło regulacyjne w
celu potwierdzenia komunikatu.
Komunikaty pojazdu na
wyświetlaczu typu Midlevel
Komunikaty są wyświetlane w postaci kodów liczbowych.
NrZnaczenie kodu2Nie wykryto nadajnika zdalnego sterowania; nacisnąć pedał
sprzęgła, aby ponowić próbę3Niski poziom płynu chłodzą‐
cego4Klimatyzacja wyłączona5Kierownica jest zablokowana

138Wskaźniki i przyrządy

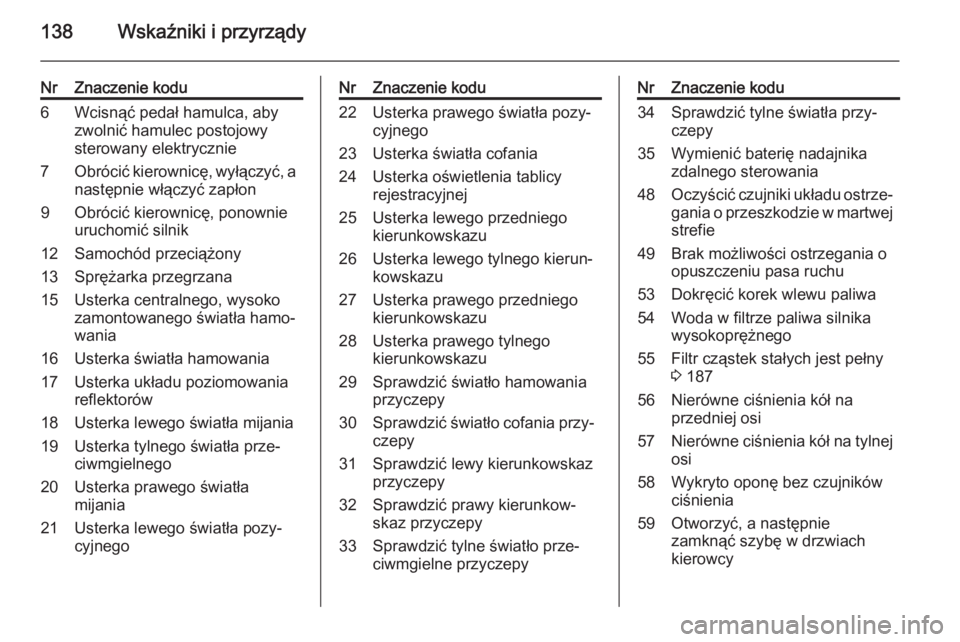

NrZnaczenie kodu6Wcisnąć pedał hamulca, aby
zwolnić hamulec postojowy
sterowany elektrycznie7Obrócić kierownicę, wyłączyć, a następnie włączyć zapłon9Obrócić kierownicę, ponownie
uruchomić silnik12Samochód przeciążony13Sprężarka przegrzana15Usterka centralnego, wysoko
zamontowanego światła hamo‐
wania16Usterka światła hamowania17Usterka układu poziomowania
reflektorów18Usterka lewego światła mijania19Usterka tylnego światła prze‐
ciwmgielnego20Usterka prawego światła
mijania21Usterka lewego światła pozy‐
cyjnegoNrZnaczenie kodu22Usterka prawego światła pozy‐
cyjnego23Usterka światła cofania24Usterka oświetlenia tablicy
rejestracyjnej25Usterka lewego przedniego
kierunkowskazu26Usterka lewego tylnego kierun‐
kowskazu27Usterka prawego przedniego
kierunkowskazu28Usterka prawego tylnego
kierunkowskazu29Sprawdzić światło hamowania
przyczepy30Sprawdzić światło cofania przy‐
czepy31Sprawdzić lewy kierunkowskaz
przyczepy32Sprawdzić prawy kierunkow‐
skaz przyczepy33Sprawdzić tylne światło prze‐
ciwmgielne przyczepyNrZnaczenie kodu34Sprawdzić tylne światła przy‐
czepy35Wymienić baterię nadajnika
zdalnego sterowania48Oczyścić czujniki układu ostrze‐ gania o przeszkodzie w martwej
strefie49Brak możliwości ostrzegania o
opuszczeniu pasa ruchu53Dokręcić korek wlewu paliwa54Woda w filtrze paliwa silnika
wysokoprężnego55Filtr cząstek stałych jest pełny
3 18756Nierówne ciśnienia kół na
przedniej osi57Nierówne ciśnienia kół na tylnej
osi58Wykryto oponę bez czujników
ciśnienia59Otworzyć, a następnie
zamknąć szybę w drzwiach
kierowcy
