Schowki99
Zamocowywanie haczyków w
prowadnicach
Włożyć haczyk w dowolnym miejscu
najpierw w górny rowek prowadnicy,
a następnie wcisnąć go w dolny
rowek. W celu wyjęcia najpierw
wyciągnąć haczyk z górnego rowka.
Pojemnik
Zamocować dwa haczyki w górnej
prowadnicy. Włożyć górne wsporniki pojemnika w haczyki od góry.
Oba haczyki można również
zamocować w dolnej prowadnicy. Włożyć dolne wsporniki pojemnika w
dolne haczyki od góry.

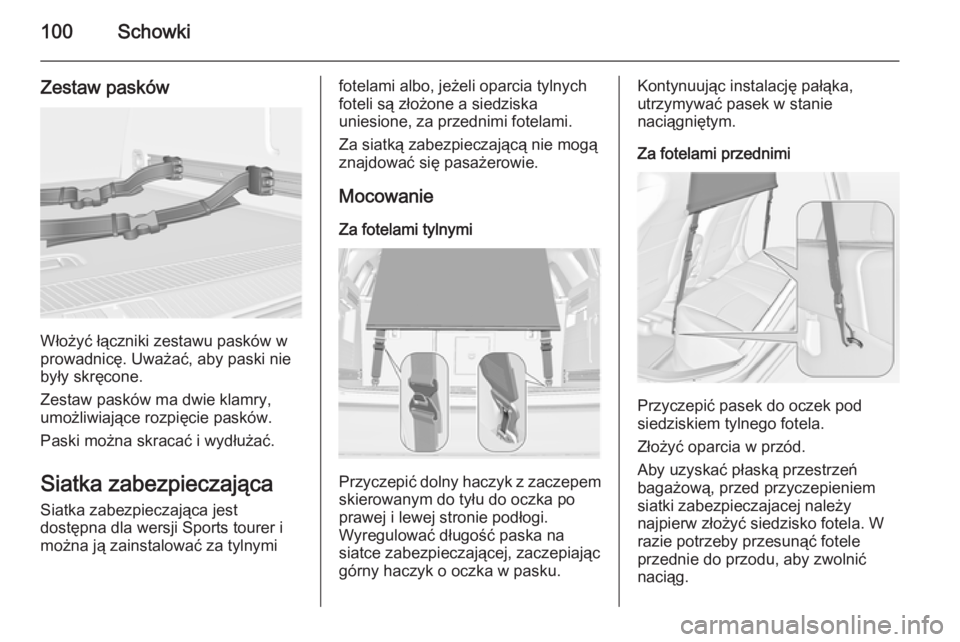

100Schowki
Zestaw pasków
Włożyć łączniki zestawu pasków w
prowadnicę. Uważać, aby paski nie
były skręcone.
Zestaw pasków ma dwie klamry,
umożliwiające rozpięcie pasków.
Paski można skracać i wydłużać.
Siatka zabezpieczająca Siatka zabezpieczająca jest
dostępna dla wersji Sports tourer i
można ją zainstalować za tylnymi
fotelami albo, jeżeli oparcia tylnych
foteli są złożone a siedziska
uniesione, za przednimi fotelami.
Za siatką zabezpieczającą nie mogą
znajdować się pasażerowie.
Mocowanie
Za fotelami tylnymi
Przyczepić dolny haczyk z zaczepem
skierowanym do tyłu do oczka po
prawej i lewej stronie podłogi.
Wyregulować długość paska na
siatce zabezpieczającej, zaczepiając
górny haczyk o oczka w pasku.
Kontynuując instalację pałąka,
utrzymywać pasek w stanie
naciągniętym.
Za fotelami przednimi
Przyczepić pasek do oczek pod
siedziskiem tylnego fotela.
Złożyć oparcia w przód.
Aby uzyskać płaską przestrzeń
bagażową, przed przyczepieniem
siatki zabezpieczajacej należy
najpierw złożyć siedzisko fotela. W
razie potrzeby przesunąć fotele
przednie do przodu, aby zwolnić
naciąg.

Schowki101
Zamocowywanie pałąka siatki
W ramie dachu dostępne są dwa
otwory do mocowania: zawiesić i
zaczepić pałąk siatki z jednej strony,
ścisnąć pałąk i zawiesić oraz
zaczepić go z drugiej strony.
Bagażnik 3 88.
Zdejmowanie
Odczepić pałąki siatki
zabezpieczającej z zaczepów w
ramie dachu. Odczepić paski z oczek. Zwinąć siatkę i zabezpieczyć ją
paskiem.
Zdjętą siatkę zabezpieczającą można
składować pod pokrywą tylnej podłogi
3 95.
Trójkąt ostrzegawczy
3-drzwiowy hatchback,
5-drzwiowy hatchback
Trójkąt ostrzegawczy chować we
wnęce za paskiem na prawej ściance
przestrzeni bagażowej.
Sports tourer
Paski do składania. Trójkąt
ostrzegawczy chować we wnęce za
paskami na wewnętrznej stronie
klapy tylnej.

102Schowki
4-drzwiowy notchback
Trójkąt ostrzegawczy chować we
wnęce na lewej ściance przestrzeni bagażowej.
Apteczka pierwszej
pomocy
5-drzwiowy hatchback
Apteczkę pierwszej pomocy chować
we wnęce za trójkątem
ostrzegawczym.
Przed użyciem po raz pierwszy,
wcisnąć okładzinę wnętrza na górze i
po bokach perforacji. Następnie
zagiąć okładzinę do zewnątrz, aby
uzyskać dostęp do schowka.
3-drzwiowy hatchback
Apteczkę pierwszej pomocy chować
we wnęce za trójkątem
ostrzegawczym.
Otworzyć pokrywę, używając wgłębień.
W zależności od wyposażenia,
apteczkę pierwszej pomocy można
przechowywać w tylnym schowku
3 92.

Schowki103
Sports tourer
Rozciągnąć pasek. Apteczkę
pierwszej pomocy chować we wnęce za paskiem na wewnętrznej stronie
klapy tylnej.
4-drzwiowy notchback
Apteczkę pierwszej pomocy chować
za siatką we wnęce na prawej
ściance przestrzeni bagażowej.
Bagażnik dachowy
Ze względów bezpieczeństwa oraz w
celu zapobiegania uszkodzeniom
dachu, zaleca się stosowanie
bagażników dachowych
przeznaczonych specjalnie do tego
modelu samochodu. W celu
uzyskania dalszych informacji
skontaktować się z warsztatem.
Przestrzegać instrukcji montażowych
producenta i zdejmować bagażnik
dachowy, gdy nie jest używany.
Montaż bagażnika dachowegoZdjąć osłony wszystkich punktów
montażowych, korzystając z monety.

104Schowki
5-drzwiowy hatchback, 4-drzwiowy
notchback
3-drzwiowy hatchback
Sports tourer z relingami dachowymi
Zamocować bagażnik dachowy w
otworach oznaczonych strzałkami na
ilustracji.
Informacje dotyczące
przewożenia bagażu
■ Ciężkie przedmioty przewożone w przestrzeni bagażowej należy
umieszczać przy oparciach foteli.
Upewnić się, że oparcia są
prawidłowo zablokowane. Jeśli
przedmioty takie są układane
piętrowo, najcięższe powinny
zostać umieszczone na spodzie.
■ Przedmioty należy zabezpieczyć pasami mocującymi
przytwierdzonymi do zaczepów
stabilizacyjnych 3 97. Osłonę z

Schowki105
regulacją wysokości należy
zamocować w najniższym
położeniu (1) 3 95.
■ Cztery haczyki na bocznych ściankach bagażnika służą do
zawieszania toreb z zakupami.
Maksymalne obciążenie: 5 kg na
haczyk.
■ Sports tourer: Haczyki na bocznych
ściankach bagażnika służą do
zawieszania toreb z zakupami.
Nacisnąć, aby wysunąć haczyk.
■ Drobne przedmioty należy zabezpieczać przed
przemieszczaniem się w
przestrzeni bagażowej.
■ Podczas przewożenia przedmiotów w przestrzeni
bagażowej, oparcia tylnych foteli
nie mogą być pochylone do przodu.
■ Bagaż nie może wystawać ponad górną krawędź oparć.
■ Nie wolno umieszczać żadnych przedmiotów na osłonie przestrzeni
bagażowej ani na desce
rozdzielczej; nie wolno zakrywać
czujnika znajdującego się w górnej
części deski rozdzielczej.
■ Przewożony ładunek nie może utrudniać posługiwania się
pedałami, hamulcem postojowym i
dźwignią zmiany biegów ani
ograniczać swobody ruchu
kierowcy. W kabinie samochodu
nie wolno przewozić jakichkolwiek
niezabezpieczonych
(nieprzytwierdzonych)
przedmiotów.
■ Nie wolno jeździć z otwartą klapą tylną.9 Ostrzeżenie
Należy zawsze upewniać się, że
ładunek w pojeździe jest
bezpiecznie umocowany. W
przeciwnym wypadku przedmioty
mogą przemieszczać się
wewnątrz pojazdu, powodując
obrażenia ciała lub uszkodzenie
ładunku, bądź samochodu.
■ Ładowność jest różnicą pomiędzy
dopuszczalną masą całkowitą
(patrz tabliczka identyfikacyjna
3 319) a masą własną pojazdu
gotowego do drogi.
W celu obliczenia ładowności
należy wpisać dane samochodu w tabelę mas na początku
podręcznika.
Zgodnie z wymogami UE masa
własna obejmuje szacunkową
masę kierowcy (68 kg), bagażu
(7 kg ) i wszystkich płynów (zbiornik
paliwa napełniony w 90 %).

106Schowki
Wyposażenie dodatkowe i
opcjonalne zwiększa masę własną
pojazdu.
■ Przewożenie bagażu na dachu zwiększa wrażliwość samochodu
na boczne podmuchy wiatru i
pogarsza jego właściwości jezdne
na skutek podwyższenia środka
ciężkości. Ładunki należy rozłożyć
równomiernie i zabezpieczyć
pasami. Dostosować ciśnienie w
ogumieniu i prędkość jazdy do
warunków obciążenia. Okresowo sprawdzać i napinać pasy
zabezpieczające.
Nie przekraczać prędkości
120 km/h.
Dopuszczalne obciążenie dachu
wynosi 75 kg dla 3-drzwiowego/5-
drzwiowego hatchbacka i 4-
drzwiowego notchbacka oraz
100 kg dla wersji Sports tourer.
Składa się na nie masa bagażnika
dachowego oraz masa
przewożonego ładunku.

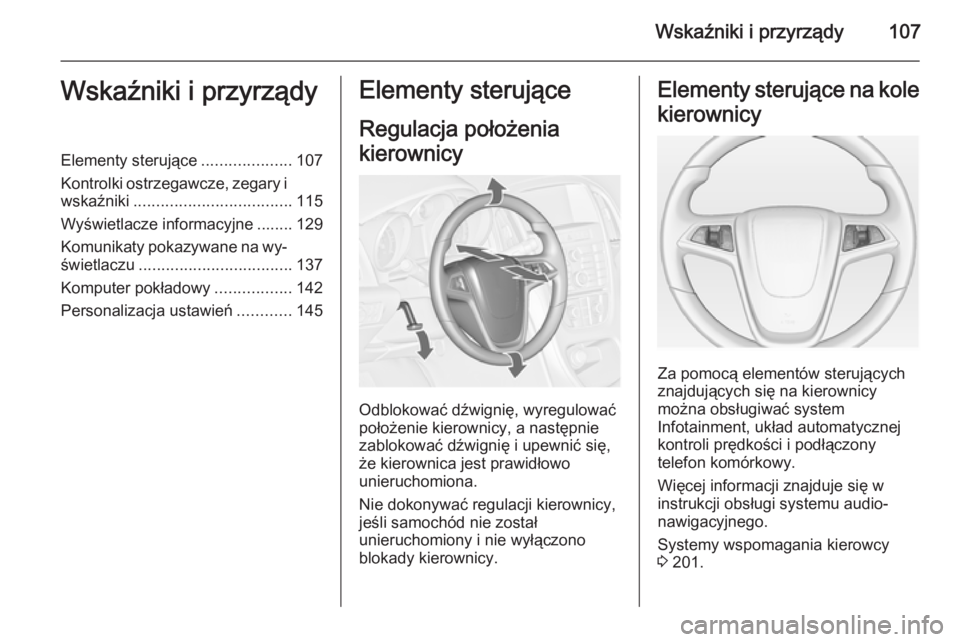

Wskaźniki i przyrządy107Wskaźniki i przyrządyElementy sterujące....................107
Kontrolki ostrzegawcze, zegary i
wskaźniki ................................... 115
Wyświetlacze informacyjne ........ 129 Komunikaty pokazywane na wy‐
świetlaczu .................................. 137
Komputer pokładowy .................142
Personalizacja ustawień ............145Elementy sterujące
Regulacja położenia
kierownicy
Odblokować dźwignię, wyregulować
położenie kierownicy, a następnie
zablokować dźwignię i upewnić się, że kierownica jest prawidłowo
unieruchomiona.
Nie dokonywać regulacji kierownicy,
jeśli samochód nie został
unieruchomiony i nie wyłączono
blokady kierownicy.
Elementy sterujące na kole
kierownicy
Za pomocą elementów sterujących
znajdujących się na kierownicy
można obsługiwać system
Infotainment, układ automatycznej
kontroli prędkości i podłączony
telefon komórkowy.
Więcej informacji znajduje się w
instrukcji obsługi systemu audio-
nawigacyjnego.
Systemy wspomagania kierowcy
3 201.

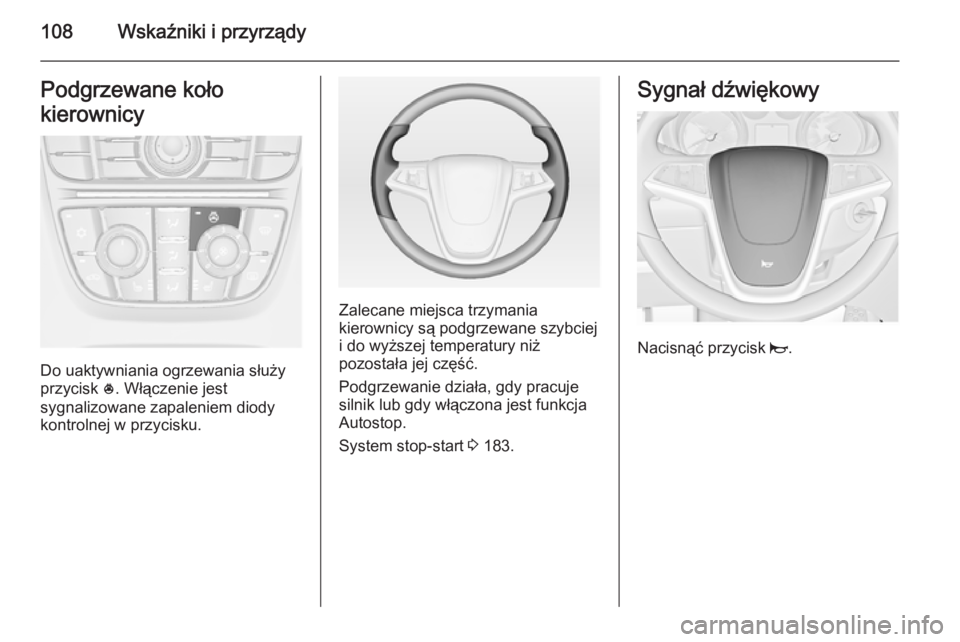

108Wskaźniki i przyrządyPodgrzewane koło
kierownicy
Do uaktywniania ogrzewania służy
przycisk *. Włączenie jest
sygnalizowane zapaleniem diody
kontrolnej w przycisku.
Zalecane miejsca trzymania
kierownicy są podgrzewane szybciej
i do wyższej temperatury niż
pozostała jej część.
Podgrzewanie działa, gdy pracuje silnik lub gdy włączona jest funkcja
Autostop.
System stop-start 3 183.
Sygnał dźwiękowy
Nacisnąć przycisk j.
