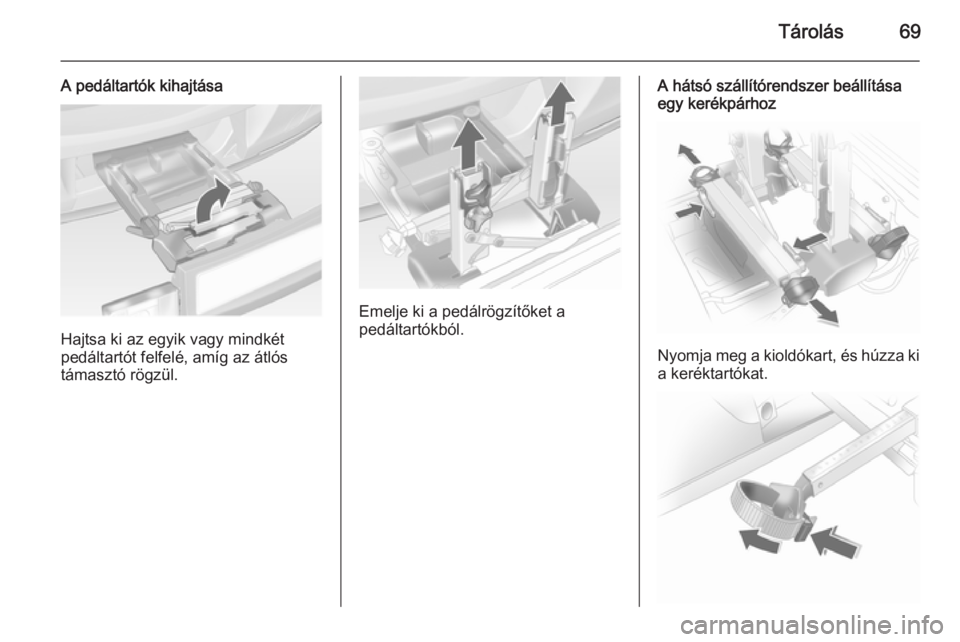

Tárolás69
A pedáltartók kihajtása
Hajtsa ki az egyik vagy mindkét
pedáltartót felfelé, amíg az átlós
támasztó rögzül.
Emelje ki a pedálrögzítőket a
pedáltartókból.
A hátsó szállítórendszer beállítása
egy kerékpárhoz
Nyomja meg a kioldókart, és húzza ki
a keréktartókat.

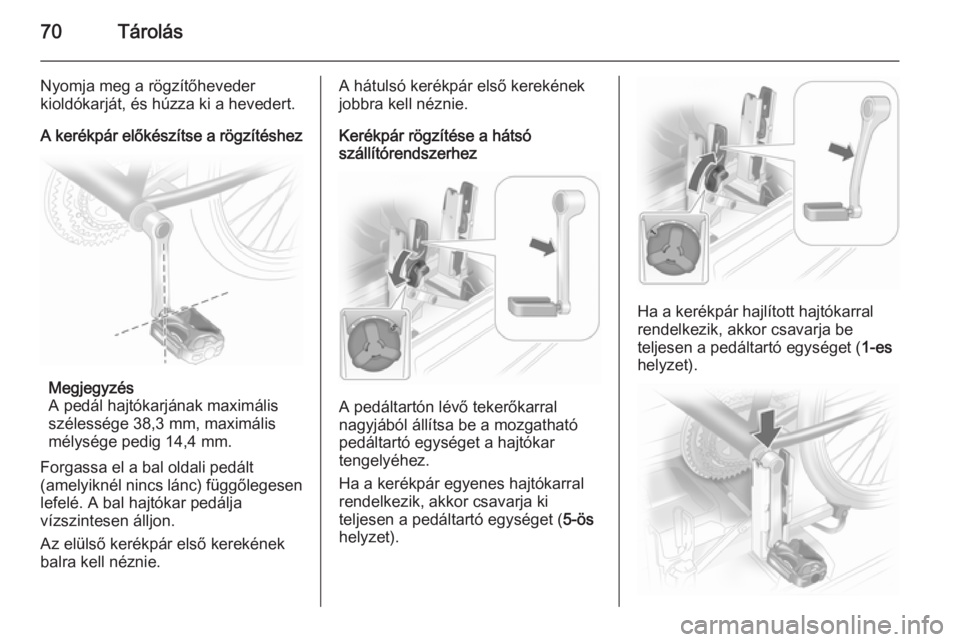

70Tárolás
Nyomja meg a rögzítőheveder
kioldókarját, és húzza ki a hevedert.
A kerékpár előkészítse a rögzítéshez
Megjegyzés
A pedál hajtókarjának maximális
szélessége 38,3 mm, maximális
mélysége pedig 14,4 mm.
Forgassa el a bal oldali pedált
(amelyiknél nincs lánc) függőlegesen
lefelé. A bal hajtókar pedálja
vízszintesen álljon.
Az elülső kerékpár első kerekének
balra kell néznie.
A hátulsó kerékpár első kerekének
jobbra kell néznie.
Kerékpár rögzítése a hátsó
szállítórendszerhez
A pedáltartón lévő tekerőkarral
nagyjából állítsa be a mozgatható
pedáltartó egységet a hajtókar
tengelyéhez.
Ha a kerékpár egyenes hajtókarral
rendelkezik, akkor csavarja ki
teljesen a pedáltartó egységet ( 5-ös
helyzet).
Ha a kerékpár hajlított hajtókarral
rendelkezik, akkor csavarja be
teljesen a pedáltartó egységet ( 1-es
helyzet).

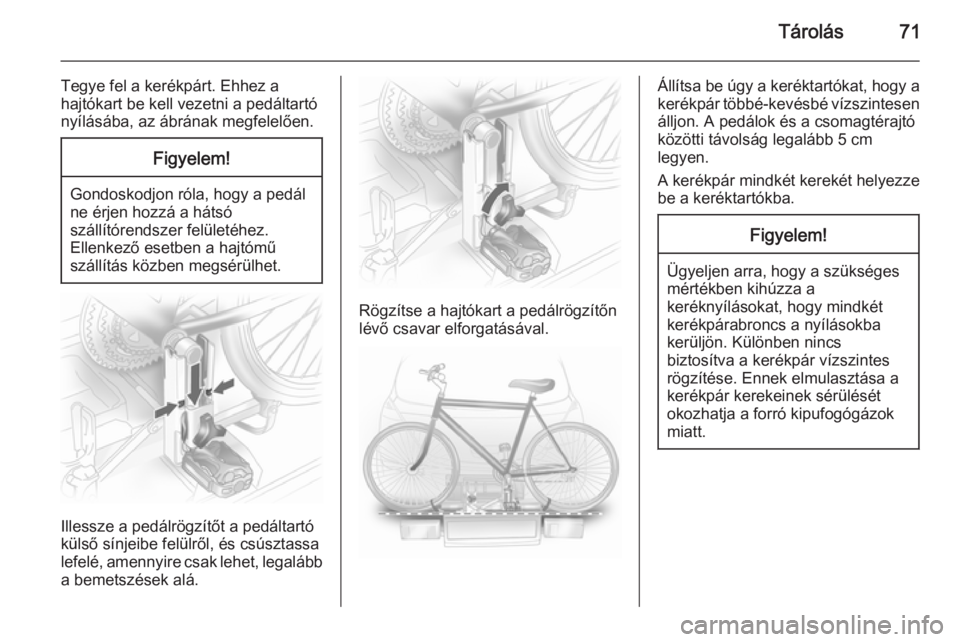

Tárolás71
Tegye fel a kerékpárt. Ehhez a
hajtókart be kell vezetni a pedáltartó nyílásába, az ábrának megfelelően.Figyelem!
Gondoskodjon róla, hogy a pedál
ne érjen hozzá a hátsó
szállítórendszer felületéhez.
Ellenkező esetben a hajtómű
szállítás közben megsérülhet.
Illessze a pedálrögzítőt a pedáltartó
külső sínjeibe felülről, és csúsztassa
lefelé, amennyire csak lehet, legalább a bemetszések alá.
Rögzítse a hajtókart a pedálrögzítőnlévő csavar elforgatásával.
Állítsa be úgy a keréktartókat, hogy a kerékpár többé-kevésbé vízszintesenálljon. A pedálok és a csomagtérajtó
közötti távolság legalább 5 cm
legyen.
A kerékpár mindkét kerekét helyezze
be a keréktartókba.Figyelem!
Ügyeljen arra, hogy a szükséges
mértékben kihúzza a
keréknyílásokat, hogy mindkét
kerékpárabroncs a nyílásokba
kerüljön. Különben nincs
biztosítva a kerékpár vízszintes
rögzítése. Ennek elmulasztása a kerékpár kerekeinek sérülését
okozhatja a forró kipufogógázok miatt.

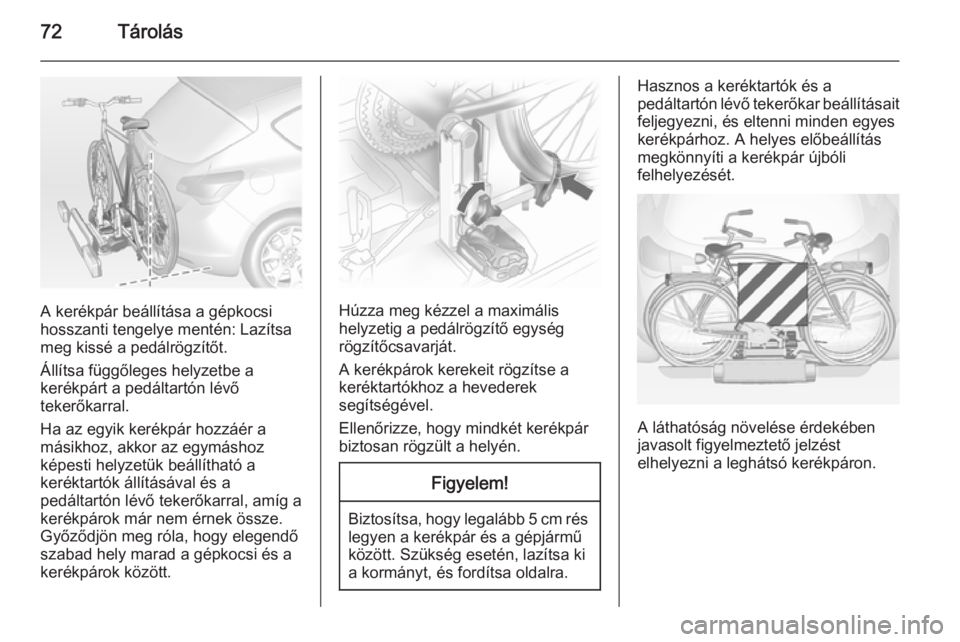

72Tárolás
A kerékpár beállítása a gépkocsi
hosszanti tengelye mentén: Lazítsa
meg kissé a pedálrögzítőt.
Állítsa függőleges helyzetbe a
kerékpárt a pedáltartón lévő
tekerőkarral.
Ha az egyik kerékpár hozzáér a
másikhoz, akkor az egymáshoz
képesti helyzetük beállítható a
keréktartók állításával és a
pedáltartón lévő tekerőkarral, amíg a
kerékpárok már nem érnek össze.
Győződjön meg róla, hogy elegendő
szabad hely marad a gépkocsi és a
kerékpárok között.Húzza meg kézzel a maximális
helyzetig a pedálrögzítő egység
rögzítőcsavarját.
A kerékpárok kerekeit rögzítse a
keréktartókhoz a hevederek
segítségével.
Ellenőrizze, hogy mindkét kerékpár
biztosan rögzült a helyén.
Figyelem!
Biztosítsa, hogy legalább 5 cm rés
legyen a kerékpár és a gépjármű
között. Szükség esetén, lazítsa ki
a kormányt, és fordítsa oldalra.
Hasznos a keréktartók és a
pedáltartón lévő tekerőkar beállításait
feljegyezni, és eltenni minden egyes
kerékpárhoz. A helyes előbeállítás
megkönnyíti a kerékpár újbóli
felhelyezését.
A láthatóság növelése érdekében
javasolt figyelmeztető jelzést
elhelyezni a leghátsó kerékpáron.

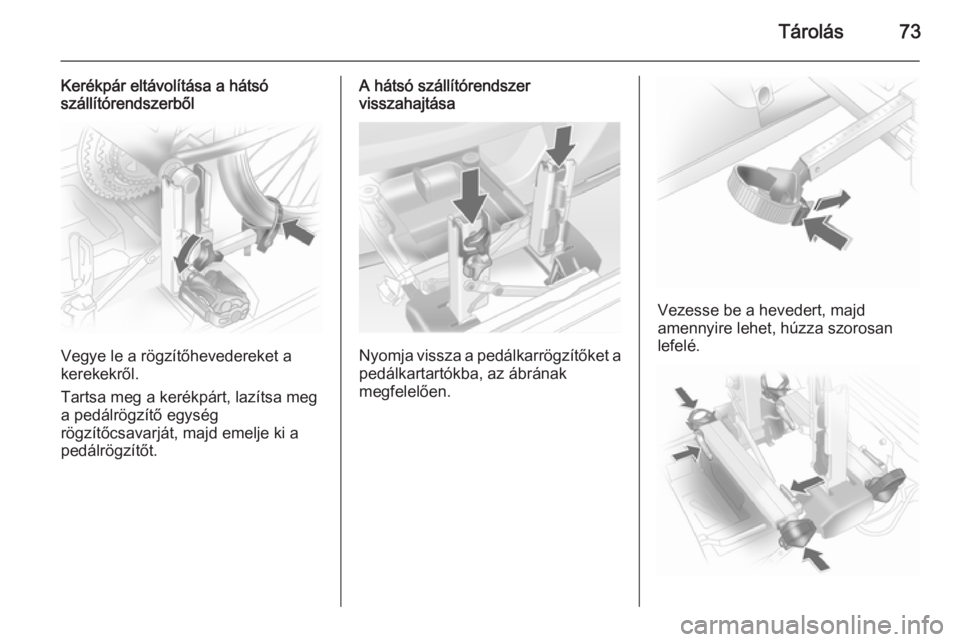

Tárolás73
Kerékpár eltávolítása a hátsó
szállítórendszerből
Vegye le a rögzítőhevedereket a
kerekekről.
Tartsa meg a kerékpárt, lazítsa meg
a pedálrögzítő egység
rögzítőcsavarját, majd emelje ki a pedálrögzítőt.
A hátsó szállítórendszer
visszahajtása
Nyomja vissza a pedálkarrögzítőket a
pedálkartartókba, az ábrának
megfelelően.
Vezesse be a hevedert, majd
amennyire lehet, húzza szorosan
lefelé.

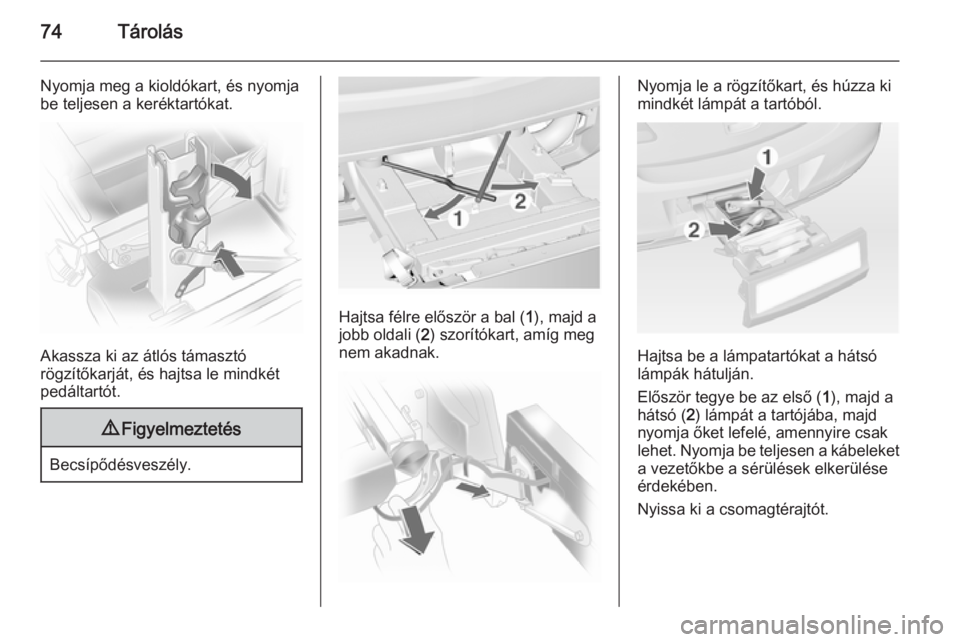

74Tárolás
Nyomja meg a kioldókart, és nyomja
be teljesen a keréktartókat.
Akassza ki az átlós támasztó
rögzítőkarját, és hajtsa le mindkét
pedáltartót.
9 Figyelmeztetés
Becsípődésveszély.
Hajtsa félre először a bal ( 1), majd a
jobb oldali ( 2) szorítókart, amíg meg
nem akadnak.
Nyomja le a rögzítőkart, és húzza ki
mindkét lámpát a tartóból.
Hajtsa be a lámpatartókat a hátsó
lámpák hátulján.
Először tegye be az első ( 1), majd a
hátsó ( 2) lámpát a tartójába, majd
nyomja őket lefelé, amennyire csak
lehet. Nyomja be teljesen a kábeleket
a vezetőkbe a sérülések elkerülése
érdekében.
Nyissa ki a csomagtérajtót.

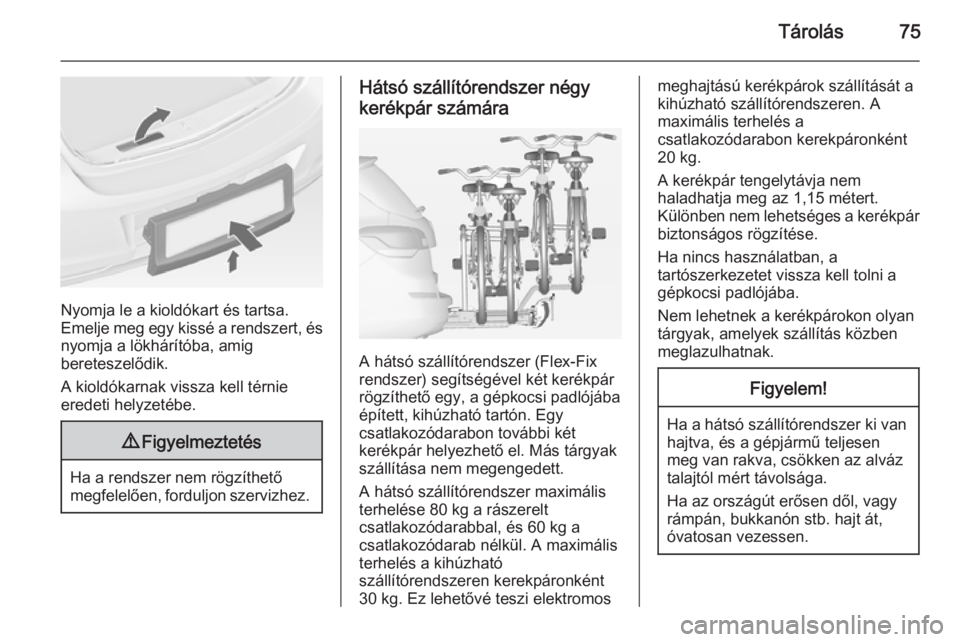

Tárolás75
Nyomja le a kioldókart és tartsa.
Emelje meg egy kissé a rendszert, és
nyomja a lökhárítóba, amig
bereteszelődik.
A kioldókarnak vissza kell térnie
eredeti helyzetébe.
9 Figyelmeztetés
Ha a rendszer nem rögzíthető
megfelelően, forduljon szervizhez.
Hátsó szállítórendszer négy
kerékpár számára
A hátsó szállítórendszer (Flex-Fix
rendszer) segítségével két kerékpár
rögzíthető egy, a gépkocsi padlójába
épített, kihúzható tartón. Egy
csatlakozódarabon további két
kerékpár helyezhető el. Más tárgyak
szállítása nem megengedett.
A hátsó szállítórendszer maximális
terhelése 80 kg a rászerelt
csatlakozódarabbal, és 60 kg a
csatlakozódarab nélkül. A maximális
terhelés a kihúzható
szállítórendszeren kerekpáronként
30 kg. Ez lehetővé teszi elektromos
meghajtású kerékpárok szállítását a
kihúzható szállítórendszeren. A
maximális terhelés a
csatlakozódarabon kerekpáronként
20 kg.
A kerékpár tengelytávja nem
haladhatja meg az 1,15 métert.
Különben nem lehetséges a kerékpár
biztonságos rögzítése.
Ha nincs használatban, a
tartószerkezetet vissza kell tolni a
gépkocsi padlójába.
Nem lehetnek a kerékpárokon olyan
tárgyak, amelyek szállítás közben
meglazulhatnak.Figyelem!
Ha a hátsó szállítórendszer ki van hajtva, és a gépjármű teljesen
meg van rakva, csökken az alváz
talajtól mért távolsága.
Ha az országút erősen dől, vagy
rámpán, bukkanón stb. hajt át,
óvatosan vezessen.

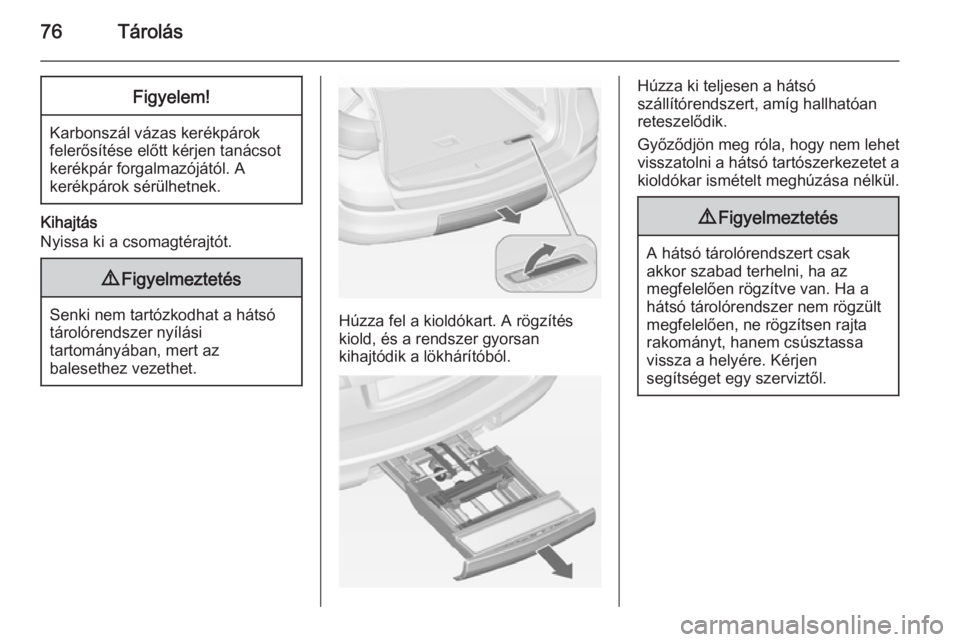

76TárolásFigyelem!
Karbonszál vázas kerékpárok
felerősítése előtt kérjen tanácsot
kerékpár forgalmazójától. A
kerékpárok sérülhetnek.
Kihajtás
Nyissa ki a csomagtérajtót.
9 Figyelmeztetés
Senki nem tartózkodhat a hátsó
tárolórendszer nyílási
tartományában, mert az
balesethez vezethet.Húzza fel a kioldókart. A rögzítés
kiold, és a rendszer gyorsan
kihajtódik a lökhárítóból.
Húzza ki teljesen a hátsó
szállítórendszert, amíg hallhatóan
reteszelődik.
Győződjön meg róla, hogy nem lehet
visszatolni a hátsó tartószerkezetet a
kioldókar ismételt meghúzása nélkül.9 Figyelmeztetés
A hátsó tárolórendszert csak
akkor szabad terhelni, ha az
megfelelően rögzítve van. Ha a
hátsó tárolórendszer nem rögzült
megfelelően, ne rögzítsen rajta rakományt, hanem csúsztassa
vissza a helyére. Kérjen
segítséget egy szerviztől.

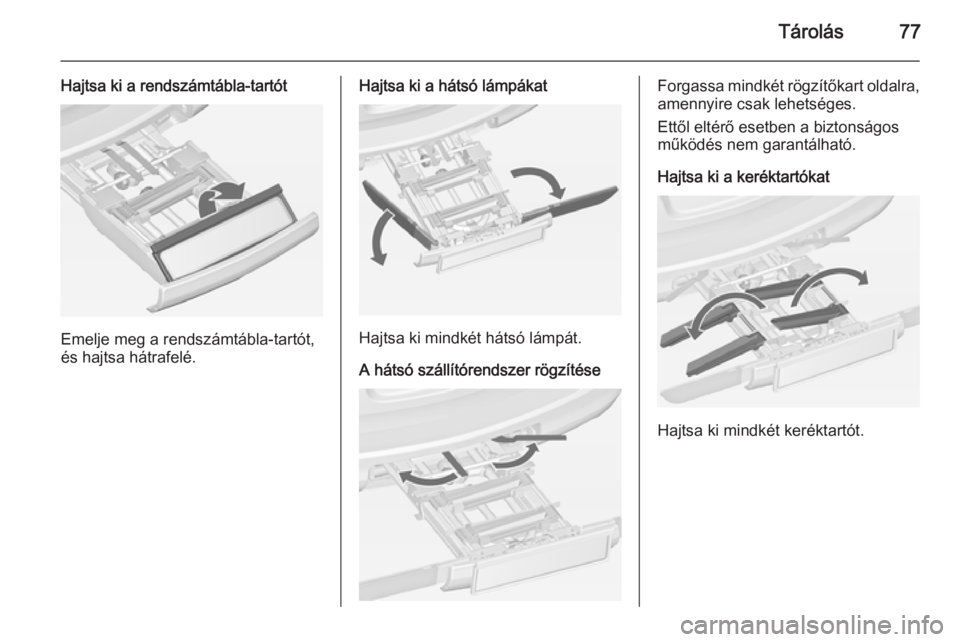

Tárolás77
Hajtsa ki a rendszámtábla-tartót
Emelje meg a rendszámtábla-tartót,
és hajtsa hátrafelé.
Hajtsa ki a hátsó lámpákat
Hajtsa ki mindkét hátsó lámpát.
A hátsó szállítórendszer rögzítése
Forgassa mindkét rögzítőkart oldalra,
amennyire csak lehetséges.
Ettől eltérő esetben a biztonságos
működés nem garantálható.
Hajtsa ki a keréktartókat
Hajtsa ki mindkét keréktartót.

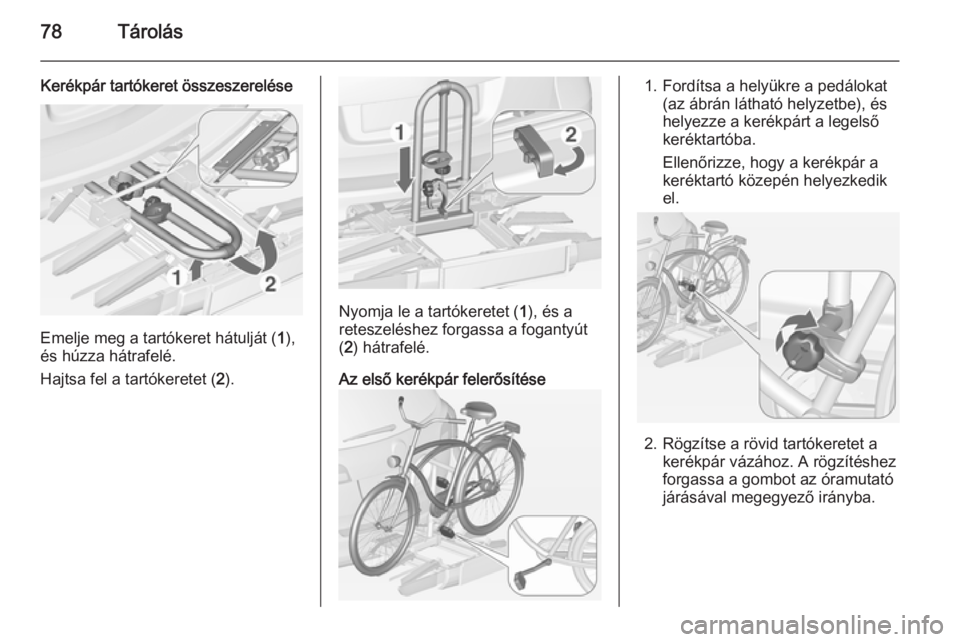

78Tárolás
Kerékpár tartókeret összeszerelése
Emelje meg a tartókeret hátulját (1),
és húzza hátrafelé.
Hajtsa fel a tartókeretet ( 2).
Nyomja le a tartókeretet ( 1), és a
reteszeléshez forgassa a fogantyút
( 2 ) hátrafelé.
Az első kerékpár felerősítése
1. Fordítsa a helyükre a pedálokat (az ábrán látható helyzetbe), és
helyezze a kerékpárt a legelső
keréktartóba.
Ellenőrizze, hogy a kerékpár a
keréktartó közepén helyezkedik
el.
2. Rögzítse a rövid tartókeretet a kerékpár vázához. A rögzítéshez
forgassa a gombot az óramutató
járásával megegyező irányba.
