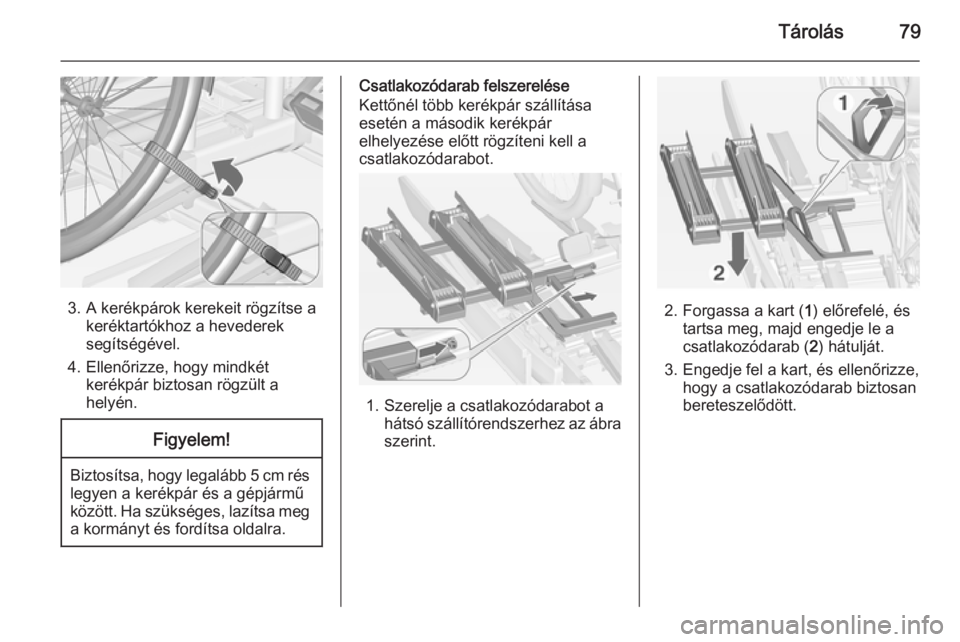

Tárolás79
3. A kerékpárok kerekeit rögzítse akeréktartókhoz a hevederek
segítségével.
4. Ellenőrizze, hogy mindkét kerékpár biztosan rögzült a
helyén.
Figyelem!
Biztosítsa, hogy legalább 5 cm rés legyen a kerékpár és a gépjármű
között. Ha szükséges, lazítsa meg a kormányt és fordítsa oldalra.
Csatlakozódarab felszerelése
Kettőnél több kerékpár szállítása
esetén a második kerékpár
elhelyezése előtt rögzíteni kell a
csatlakozódarabot.
1. Szerelje a csatlakozódarabot a
hátsó szállítórendszerhez az ábra
szerint.
2. Forgassa a kart ( 1) előrefelé, és
tartsa meg, majd engedje le a
csatlakozódarab ( 2) hátulját.
3. Engedje fel a kart, és ellenőrizze, hogy a csatlakozódarab biztosan
bereteszelődött.

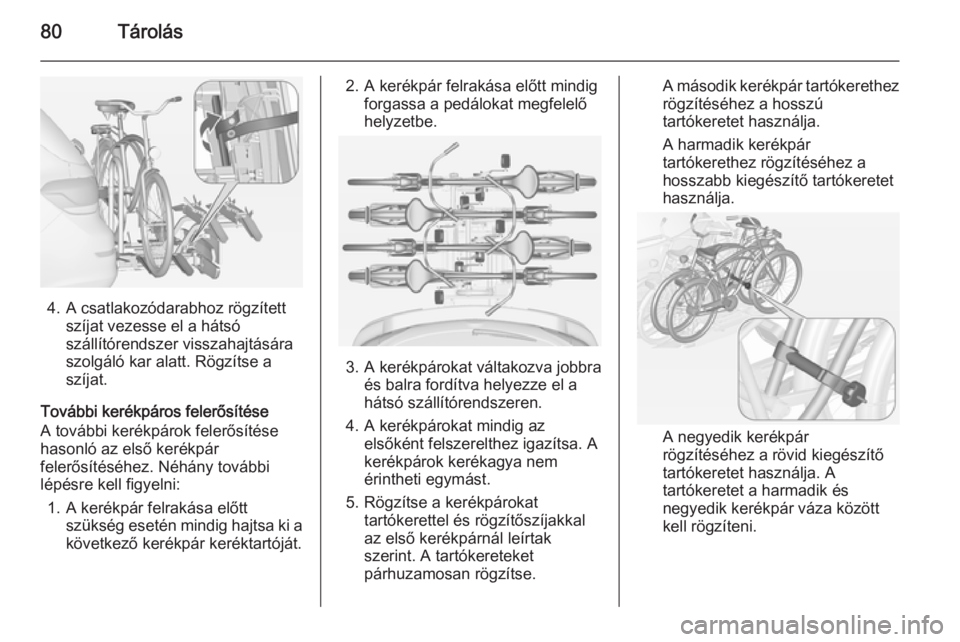

80Tárolás
4. A csatlakozódarabhoz rögzítettszíjat vezesse el a hátsó
szállítórendszer visszahajtására
szolgáló kar alatt. Rögzítse a
szíjat.
További kerékpáros felerősítése A további kerékpárok felerősítése
hasonló az első kerékpár
felerősítéséhez. Néhány további
lépésre kell figyelni:
1. A kerékpár felrakása előtt szükség esetén mindig hajtsa ki a
következő kerékpár keréktartóját.
2. A kerékpár felrakása előtt mindig forgassa a pedálokat megfelelő
helyzetbe.
3. A kerékpárokat váltakozva jobbra és balra fordítva helyezze el a
hátsó szállítórendszeren.
4. A kerékpárokat mindig az elsőként felszerelthez igazítsa. A
kerékpárok kerékagya nem
érintheti egymást.
5. Rögzítse a kerékpárokat tartókerettel és rögzítőszíjakkal
az első kerékpárnál leírtak
szerint. A tartókereteket
párhuzamosan rögzítse.
A második kerékpár tartókerethez
rögzítéséhez a hosszú
tartókeretet használja.
A harmadik kerékpár
tartókerethez rögzítéséhez a
hosszabb kiegészítő tartókeretet
használja.
A negyedik kerékpár
rögzítéséhez a rövid kiegészítő
tartókeretet használja. A
tartókeretet a harmadik és
negyedik kerékpár váza között
kell rögzíteni.

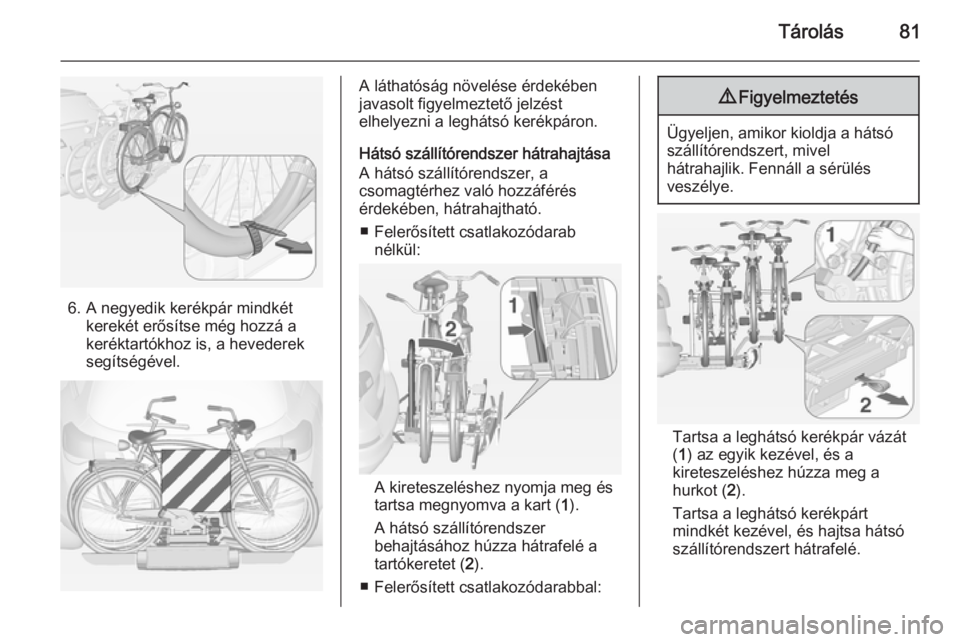

Tárolás81
6. A negyedik kerékpár mindkétkerekét erősítse még hozzá a
keréktartókhoz is, a hevederek
segítségével.
A láthatóság növelése érdekében
javasolt figyelmeztető jelzést
elhelyezni a leghátsó kerékpáron.
Hátsó szállítórendszer hátrahajtása
A hátsó szállítórendszer, a
csomagtérhez való hozzáférés
érdekében, hátrahajtható.
■ Felerősített csatlakozódarab nélkül:
A kireteszeléshez nyomja meg éstartsa megnyomva a kart ( 1).
A hátsó szállítórendszer
behajtásához húzza hátrafelé a
tartókeretet ( 2).
■ Felerősített csatlakozódarabbal:
9 Figyelmeztetés
Ügyeljen, amikor kioldja a hátsó
szállítórendszert, mivel
hátrahajlik. Fennáll a sérülés
veszélye.
Tartsa a leghátsó kerékpár vázát ( 1 ) az egyik kezével, és a
kireteszeléshez húzza meg a
hurkot ( 2).
Tartsa a leghátsó kerékpárt
mindkét kezével, és hajtsa hátsó szállítórendszert hátrafelé.

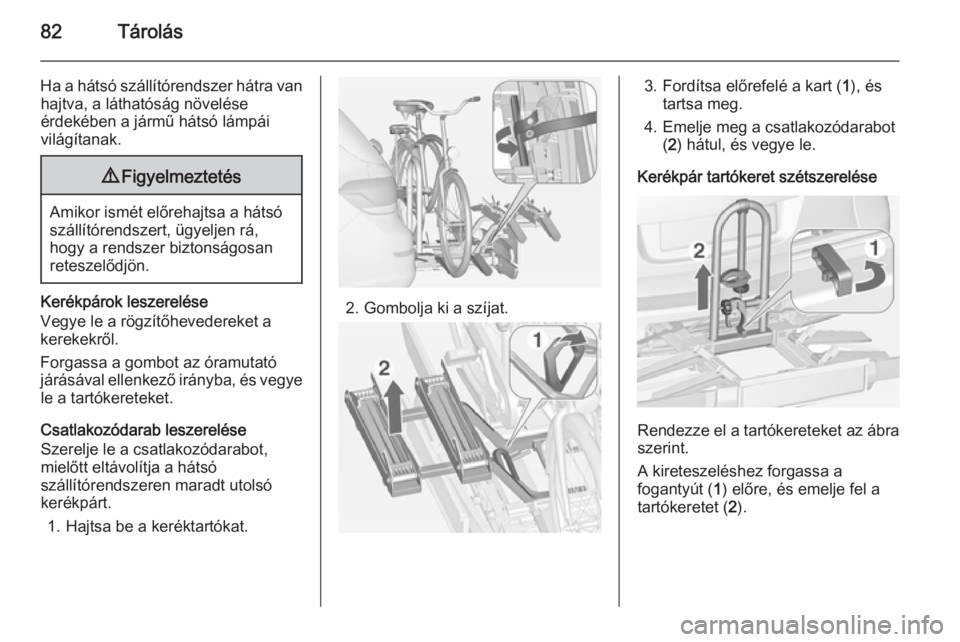

82Tárolás
Ha a hátsó szállítórendszer hátra vanhajtva, a láthatóság növelése
érdekében a jármű hátsó lámpái
világítanak.9 Figyelmeztetés
Amikor ismét előrehajtsa a hátsó
szállítórendszert, ügyeljen rá,
hogy a rendszer biztonságosan
reteszelődjön.
Kerékpárok leszerelése
Vegye le a rögzítőhevedereket a
kerekekről.
Forgassa a gombot az óramutató
járásával ellenkező irányba, és vegye le a tartókereteket.
Csatlakozódarab leszerelése
Szerelje le a csatlakozódarabot,
mielőtt eltávolítja a hátsó
szállítórendszeren maradt utolsó kerékpárt.
1. Hajtsa be a keréktartókat.2. Gombolja ki a szíjat.
3. Fordítsa előrefelé a kart ( 1), és
tartsa meg.
4. Emelje meg a csatlakozódarabot (2 ) hátul, és vegye le.
Kerékpár tartókeret szétszerelése
Rendezze el a tartókereteket az ábra szerint.
A kireteszeléshez forgassa a
fogantyút ( 1) előre, és emelje fel a
tartókeretet ( 2).

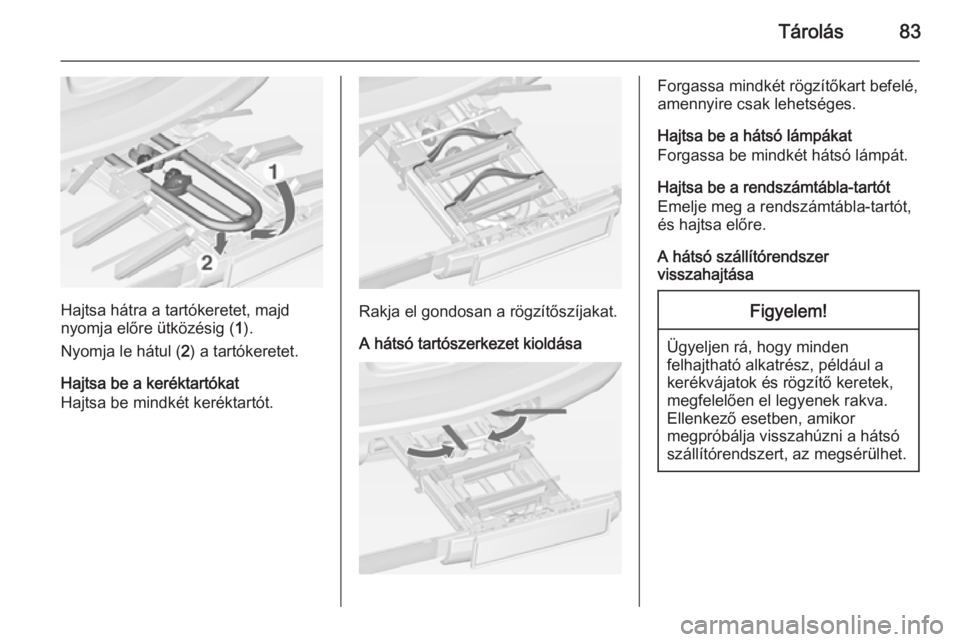

Tárolás83
Hajtsa hátra a tartókeretet, majd
nyomja előre ütközésig ( 1).
Nyomja le hátul ( 2) a tartókeretet.
Hajtsa be a keréktartókat
Hajtsa be mindkét keréktartót.Rakja el gondosan a rögzítőszíjakat.
A hátsó tartószerkezet kioldása
Forgassa mindkét rögzítőkart befelé,
amennyire csak lehetséges.
Hajtsa be a hátsó lámpákat
Forgassa be mindkét hátsó lámpát.
Hajtsa be a rendszámtábla-tartót
Emelje meg a rendszámtábla-tartót,
és hajtsa előre.
A hátsó szállítórendszer
visszahajtásaFigyelem!
Ügyeljen rá, hogy minden
felhajtható alkatrész, például a
kerékvájatok és rögzítő keretek,
megfelelően el legyenek rakva.
Ellenkező esetben, amikor
megpróbálja visszahúzni a hátsó
szállítórendszert, az megsérülhet.

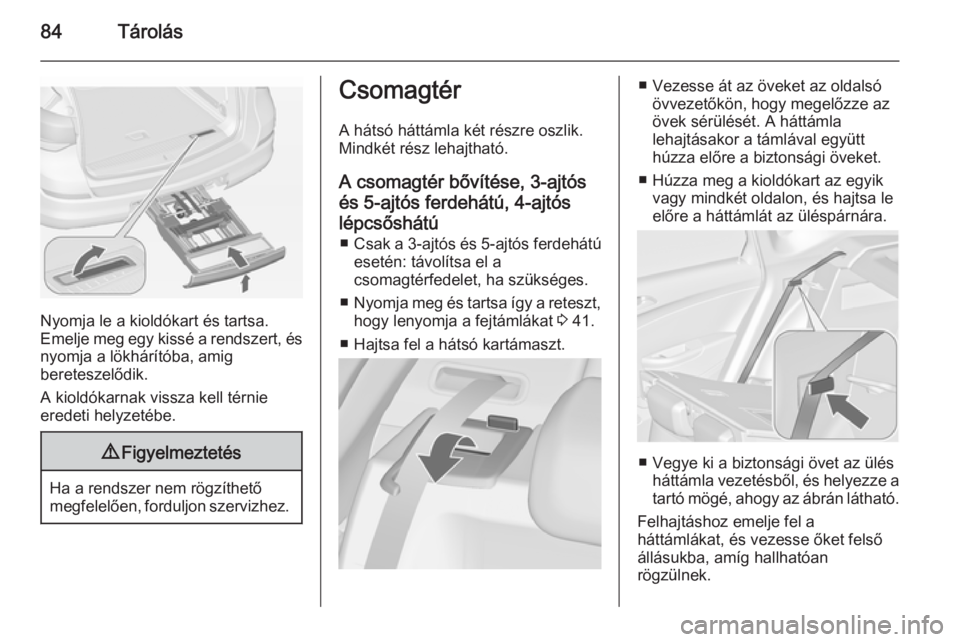

84Tárolás
Nyomja le a kioldókart és tartsa.
Emelje meg egy kissé a rendszert, és
nyomja a lökhárítóba, amig
bereteszelődik.
A kioldókarnak vissza kell térnie
eredeti helyzetébe.
9 Figyelmeztetés
Ha a rendszer nem rögzíthető
megfelelően, forduljon szervizhez.
Csomagtér
A hátsó háttámla két részre oszlik.
Mindkét rész lehajtható.
A csomagtér bővítése, 3-ajtós
és 5-ajtós ferdehátú, 4-ajtós
lépcsőshátú ■ Csak a 3-ajtós és 5-ajtós ferdehátú
esetén: távolítsa el a
csomagtérfedelet, ha szükséges.
■ Nyomja meg és tartsa így a reteszt,
hogy lenyomja a fejtámlákat 3 41.
■ Hajtsa fel a hátsó kartámaszt.■ Vezesse át az öveket az oldalsó övvezetőkön, hogy megelőzze az
övek sérülését. A háttámla
lehajtásakor a támlával együtt
húzza előre a biztonsági öveket.
■ Húzza meg a kioldókart az egyik vagy mindkét oldalon, és hajtsa le
előre a háttámlát az üléspárnára.
■ Vegye ki a biztonsági övet az ülés háttámla vezetésből, és helyezze a
tartó mögé, ahogy az ábrán látható.
Felhajtáshoz emelje fel a
háttámlákat, és vezesse őket felső
állásukba, amíg hallhatóan
rögzülnek.

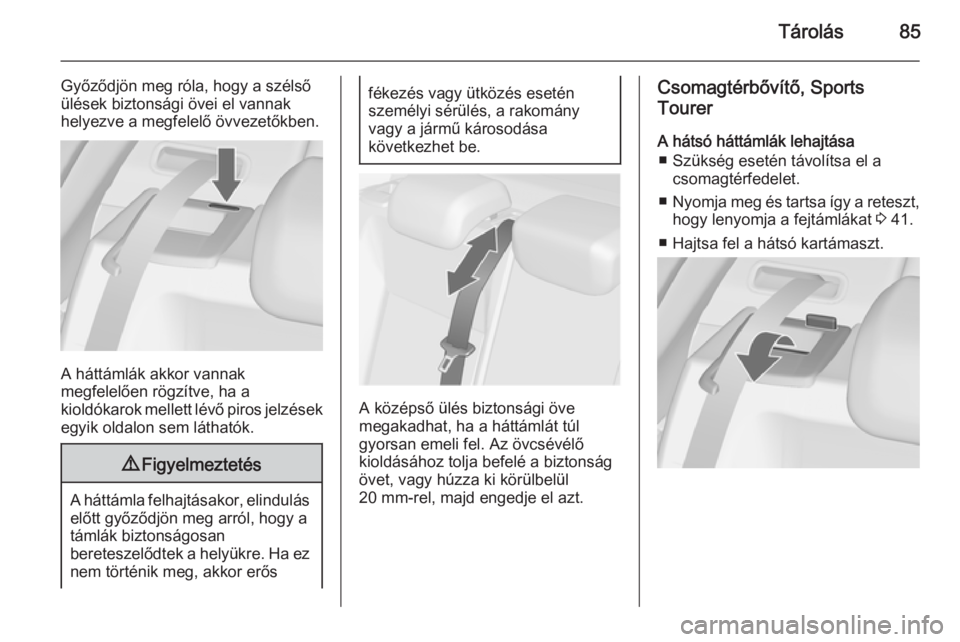

Tárolás85
Győződjön meg róla, hogy a szélső
ülések biztonsági övei el vannak
helyezve a megfelelő övvezetőkben.
A háttámlák akkor vannak
megfelelően rögzítve, ha a
kioldókarok mellett lévő piros jelzések egyik oldalon sem láthatók.
9 Figyelmeztetés
A háttámla felhajtásakor, elindulás
előtt győződjön meg arról, hogy a
támlák biztonságosan
bereteszelődtek a helyükre. Ha ez nem történik meg, akkor erős
fékezés vagy ütközés esetén
személyi sérülés, a rakomány
vagy a jármű károsodása
következhet be.
A középső ülés biztonsági öve
megakadhat, ha a háttámlát túl
gyorsan emeli fel. Az övcsévélő
kioldásához tolja befelé a biztonság övet, vagy húzza ki körülbelül
20 mm-rel, majd engedje el azt.
Csomagtérbővítő, Sports
Tourer
A hátsó háttámlák lehajtása ■ Szükség esetén távolítsa el a csomagtérfedelet.
■ Nyomja meg és tartsa így a reteszt,
hogy lenyomja a fejtámlákat 3 41.
■ Hajtsa fel a hátsó kartámaszt.

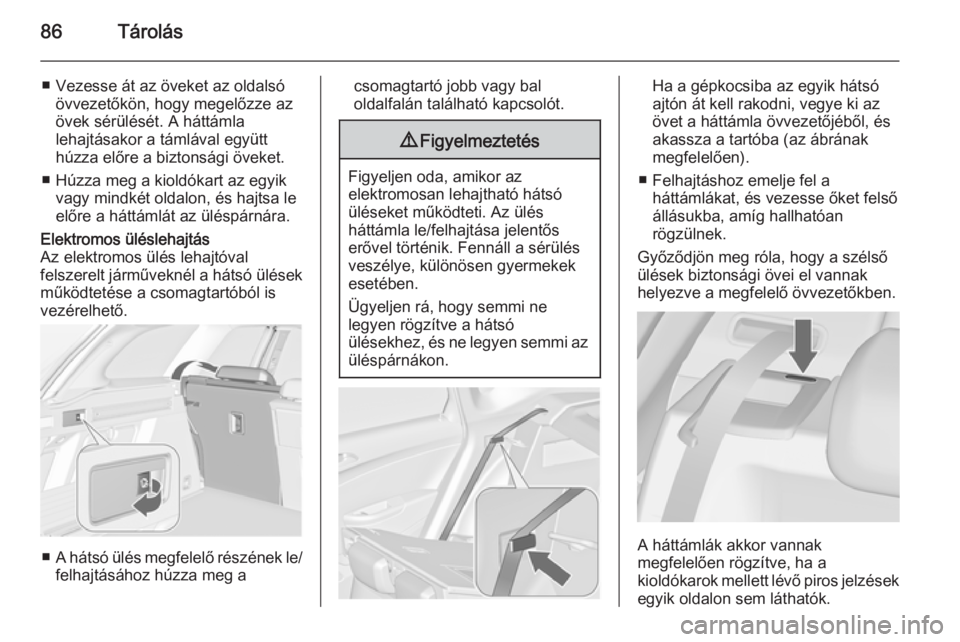

86Tárolás
■ Vezesse át az öveket az oldalsóövvezetőkön, hogy megelőzze az
övek sérülését. A háttámla
lehajtásakor a támlával együtt
húzza előre a biztonsági öveket.
■ Húzza meg a kioldókart az egyik vagy mindkét oldalon, és hajtsa le
előre a háttámlát az üléspárnára.Elektromos üléslehajtás
Az elektromos ülés lehajtóval
felszerelt járműveknél a hátsó ülések
működtetése a csomagtartóból is vezérelhető.
■ A hátsó ülés megfelelő részének le/
felhajtásához húzza meg a
csomagtartó jobb vagy bal
oldalfalán található kapcsolót.9 Figyelmeztetés
Figyeljen oda, amikor az
elektromosan lehajtható hátsó
üléseket működteti. Az ülés
háttámla le/felhajtása jelentős
erővel történik. Fennáll a sérülés veszélye, különösen gyermekek
esetében.
Ügyeljen rá, hogy semmi ne
legyen rögzítve a hátsó
ülésekhez, és ne legyen semmi az üléspárnákon.
Ha a gépkocsiba az egyik hátsó
ajtón át kell rakodni, vegye ki az
övet a háttámla övvezetőjéből, és
akassza a tartóba (az ábrának
megfelelően).
■ Felhajtáshoz emelje fel a háttámlákat, és vezesse őket felső
állásukba, amíg hallhatóan
rögzülnek.
Győződjön meg róla, hogy a szélső
ülések biztonsági övei el vannak
helyezve a megfelelő övvezetőkben.
A háttámlák akkor vannak
megfelelően rögzítve, ha a
kioldókarok mellett lévő piros jelzések egyik oldalon sem láthatók.

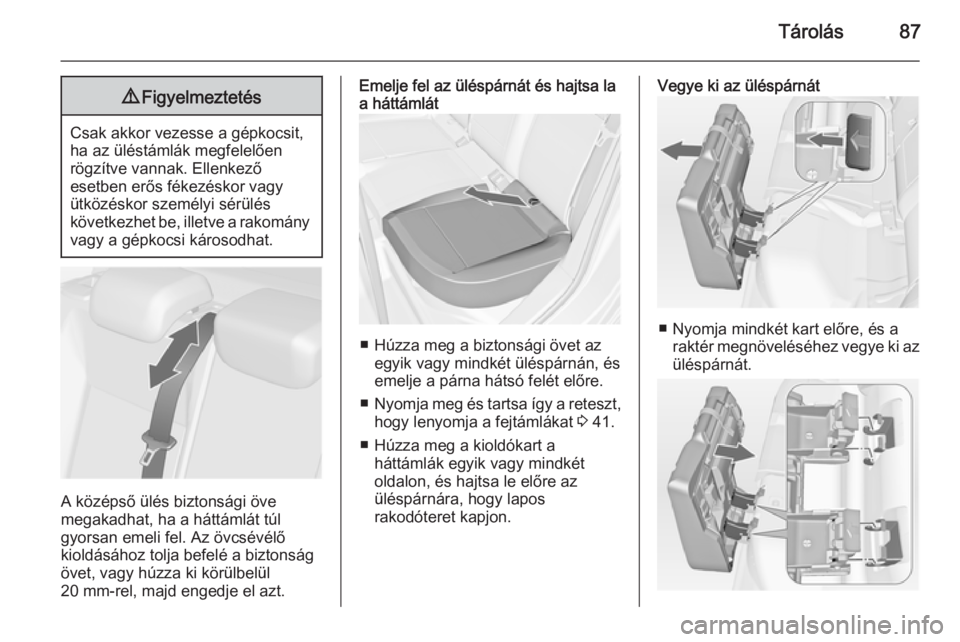

Tárolás879Figyelmeztetés
Csak akkor vezesse a gépkocsit,
ha az üléstámlák megfelelően
rögzítve vannak. Ellenkező
esetben erős fékezéskor vagy
ütközéskor személyi sérülés
következhet be, illetve a rakomány vagy a gépkocsi károsodhat.
A középső ülés biztonsági öve
megakadhat, ha a háttámlát túl
gyorsan emeli fel. Az övcsévélő
kioldásához tolja befelé a biztonság
övet, vagy húzza ki körülbelül
20 mm-rel, majd engedje el azt.
Emelje fel az üléspárnát és hajtsa la a háttámlát
■ Húzza meg a biztonsági övet az
egyik vagy mindkét üléspárnán, és
emelje a párna hátsó felét előre.
■ Nyomja meg és tartsa így a reteszt,
hogy lenyomja a fejtámlákat 3 41.
■ Húzza meg a kioldókart a háttámlák egyik vagy mindkét
oldalon, és hajtsa le előre az
üléspárnára, hogy lapos
rakodóteret kapjon.
Vegye ki az üléspárnát
■ Nyomja mindkét kart előre, és a raktér megnöveléséhez vegye ki azüléspárnát.

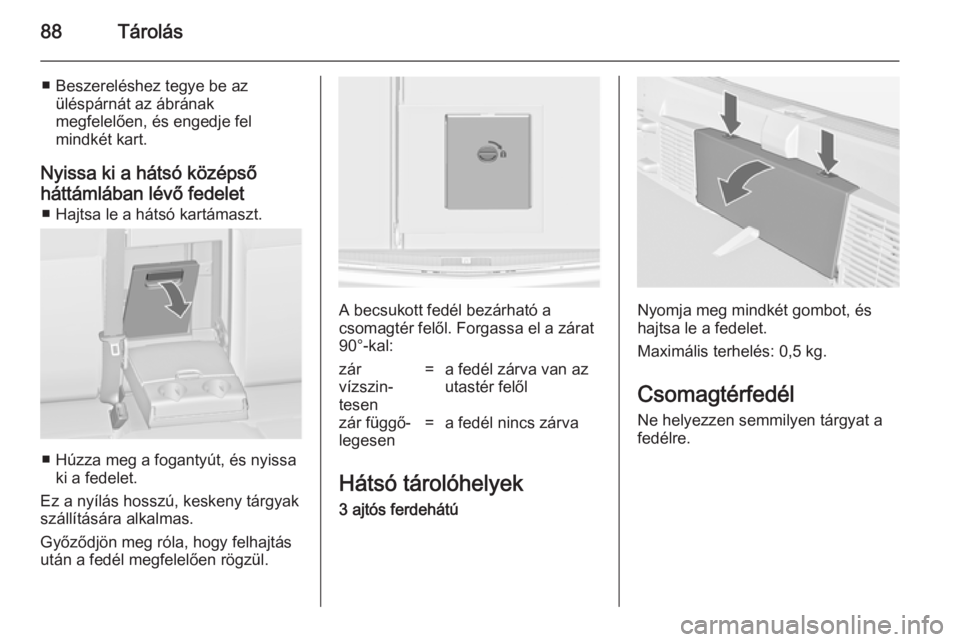

88Tárolás
■ Beszereléshez tegye be azüléspárnát az ábrának
megfelelően, és engedje fel
mindkét kart.
Nyissa ki a hátsó középső
háttámlában lévő fedelet ■ Hajtsa le a hátsó kartámaszt.
■ Húzza meg a fogantyút, és nyissa ki a fedelet.
Ez a nyílás hosszú, keskeny tárgyak
szállítására alkalmas.
Győződjön meg róla, hogy felhajtás
után a fedél megfelelően rögzül.
A becsukott fedél bezárható a
csomagtér felől. Forgassa el a zárat
90°-kal:
zár
vízszin‐
tesen=a fedél zárva van az
utastér felőlzár függő‐
legesen=a fedél nincs zárva
Hátsó tárolóhelyek
3 ajtós ferdehátú
Nyomja meg mindkét gombot, éshajtsa le a fedelet.
Maximális terhelés: 0,5 kg.
Csomagtérfedél Ne helyezzen semmilyen tárgyat a
fedélre.
