OPEL ASTRA J 2014 Manual de Instrucciones (in Spanish)

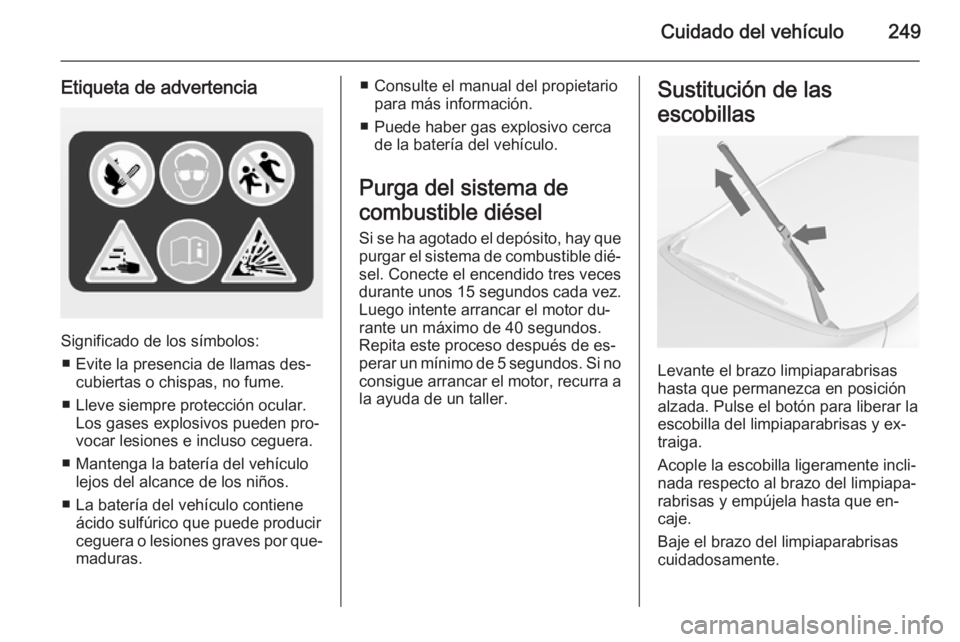

Cuidado del vehículo249
Etiqueta de advertencia
Significado de los símbolos:■ Evite la presencia de llamas des‐ cubiertas o chispas, no fume.
■ Lleve siempre protección ocular. Los gases explosivos pueden pro‐
vocar lesiones e incluso ceguera.
■ Mantenga la batería del vehículo lejos del alcance de los niños.
■ La batería del vehículo contiene ácido sulfúrico que puede producir
ceguera o lesiones graves por que‐
maduras.
■ Consulte el manual del propietario para más información.
■ Puede haber gas explosivo cerca de la batería del vehículo.
Purga del sistema de
combustible diésel
Si se ha agotado el depósito, hay que purgar el sistema de combustible dié‐ sel. Conecte el encendido tres veces
durante unos 15 segundos cada vez.
Luego intente arrancar el motor du‐
rante un máximo de 40 segundos.
Repita este proceso después de es‐
perar un mínimo de 5 segundos. Si no
consigue arrancar el motor, recurra a la ayuda de un taller.Sustitución de las
escobillas
Levante el brazo limpiaparabrisas
hasta que permanezca en posición alzada. Pulse el botón para liberar laescobilla del limpiaparabrisas y ex‐
traiga.
Acople la escobilla ligeramente incli‐
nada respecto al brazo del limpiapa‐
rabrisas y empújela hasta que en‐
caje.
Baje el brazo del limpiaparabrisas
cuidadosamente.

250Cuidado del vehículo
Escobilla de la luneta trasera
Levante el brazo del limpiaparabri‐
sas. Desacople la escobilla del lim‐
piaparabrisas tal y como se indica en
la ilustración y desmóntela.
Acople la escobilla ligeramente incli‐
nada respecto al brazo del limpiapa‐
rabrisas y empújela hasta que en‐
caje.
Baje el brazo del limpiaparabrisas
cuidadosamente.
Sustitución de
bombillas
Desconecte el encendido y el inte‐
rruptor correspondiente o cierre las
puertas.
Una bombilla nueva sólo debe suje‐
tarse por la base. No toque el cristal
de la bombilla con las manos desnu‐
das.
Utilice sólo el mismo tipo de bombilla
para la sustitución.
Sustituya las bombillas de los faros
desde el compartimento del motor.
Comprobación de bombillas Después de una sustitución de bom‐billas, conecte el encendido, luego
encienda y compruebe las luces.Faros halógenos
Versión de 5 puertas, sedán de
4 puertas, Sports Tourer
Faros halógenos con bombillas inde‐
pendientes para la luz de cruce y la
luz de carretera.
Luz de cruce (1) , bombilla exterior.
Luz de carretera (2) , bombilla interior.
Luz lateral / luz de circulación diurna
(3) .

Cuidado del vehículo251
Luz baja (1)
1.Gire la tapa (1) en sentido antiho‐
rario y desmóntela.
2. Gire el portalámparas en sentido antihorario para desenclavarlo.
Saque el portalámparas del re‐
flector.
3. Saque la bombilla del portalám‐ paras y sustitúyala.
4. Ínserte el portalámparas, encla‐ vando las dos lengüetas en el re‐flector y gírelo en sentido horario
para fijarlo.
5. Monte la tapa y gírela en sentido horario.
Luz alta (2)
1.Gire la tapa (2) en sentido antiho‐
rario y desmóntela.
2. Gire el portalámparas en sentido antihorario para desenclavarlo.
Saque el portalámparas del re‐
flector.
3. Saque la bombilla del portalám‐ paras y sustitúyala.
4. Ínserte el portalámparas, encla‐ vando las dos lengüetas en el re‐
flector y gírelo en sentido horario
para fijarlo.
5. Monte la tapa y gírela en sentido horario.

252Cuidado del vehículo
Luces laterales/luz de circulacióndiurna (3)
1. Gire la tapa (3) en sentido antiho‐
rario y desmóntela. Utilice el des‐
tornillador para girar la tapa.
2. Comprima las lengüetas y saque el portalámparas del reflector.
3. Desmonte la bombilla del porta‐ lámparas y sustitúyala.
4. Meta el portalámparas en el re‐ flector. Monte la tapa y gírela en
sentido horario.
Versión 3 puertas
Faros bi-halógenos (1) con una bom‐
billa para las luces de cruce y de ca‐
rretera.
Luz lateral / luz de circulación diurna
(2) .

Cuidado del vehículo253
Luz de cruce/carretera (1)
1.Gire la tapa (1) en sentido antiho‐
rario y desmóntela.
2. Gire el portalámparas en sentido antihorario para desenclavarlo.
Saque el portalámparas del re‐
flector.
3. Separe el portalámparas del co‐ nector presionando el saliente de
fijación.
4. Sustituya la bombilla y conecte el portalámparas con el conector delenchufe.
5. Ínserte el portalámparas, encla‐ vando las dos lengüetas en el re‐
flector y gírelo en sentido horario
para fijarlo.
6. Monte la tapa y gírela en sentido horario.
Luz lateral / luz de circulación diurna(2)
1. Gire el casquillo (2) en sentido an‐
tihorario para desenclavar. Saque
el casquillo del reflector.

254Cuidado del vehículo
2. Retire la bombilla del casquillo ti‐rando de ésta.
3. Sustituya y coloque la nueva bombilla en el casquillo.
4. Inserte el casquillo en el reflector y gírelo en sentido horario.
Sistema de faros
adaptativos9 Peligro
El sistema de faros adaptativos
utiliza faros de xenón.
Los faros de xenón funcionan con una tensión eléctrica muy alta. No
toque sus componentes. Haga
cambiar las lámparas en un taller.
Las luces laterales / luces de circula‐
ción diurna está diseñadas como dio‐
dos luminosos (LED) y no se pueden cambiar.
Se pueden cambiar las bombillas de
la iluminación estática en curvas.
Iluminación estática en curvas
1. Gire la tapa en sentido antihorario
y desmóntela.

Cuidado del vehículo255
2. Gire el portalámparas en sentidoantihorario para desenclavarlo.
Saque el portalámparas del re‐
flector.
3. Separe el casquillo del conector tirando de este.
4. Sustituya la bombilla y conecte el portalámparas con el conector delenchufe.
5. Ínserte el portalámparas, encla‐ vando las dos lengüetas en el re‐
flector y gírelo en sentido horario
para fijarlo.
6. Monte la tapa y gírela en sentido horario.
Luces antiniebla
Versión de 5 puertas, sedán de4 puertas, Sports Tourer
1. Suelte las dos tapas con un des‐ tornillador en la zona marcada.
2. Desenrosque los dos tornillos y
desmonte el intermitente del pa‐
rachoques.

256Cuidado del vehículo
3. Desenrosque los dos tornillos ydesmonte el faro antiniebla del
parachoques.
4. Gire el casquillo en sentido anti‐ horario y desmóntelo del reflector.
5. Separe el casquillo del conector presionando el saliente de fija‐
ción.
6. Sustituya la bombilla e inserte el casquillo de la bombilla en el re‐
flector, gire el casquillo en sentido horario y enchufe el conector.
7. Monte el faro antiniebla en el pa‐ rachoques y fíjelo con los tres tor‐nillos.
8. Monte el intermitente en el para‐ choques y fíjelo con los dos torni‐
llos.
9. Enclave las dos tapas.
Versión 3 puertas
1. Desenclave la tapa insertando un
destornillador en el rebaje y des‐
monte la tapa.
2. Desenrosque los dos tornillos y desmonte el grupo óptico del pa‐
rachoques.

Cuidado del vehículo257
3. Gire el casquillo en sentido anti‐horario y desmóntelo del reflector.
4. Separe el casquillo del conector presionando el saliente de fija‐
ción.
5. Extraiga y sustituya el casquillo con la bombilla y fije el conector
del enchufe.
6. Inserte el casquillo de la bombilla en el reflector y gírelo en sentido
horario para enclavarlo.
7. Monte el grupo óptico apretando ambos tornillos.
8. Monte y enclave la tapa.Intermitentes delanteros
Versión de 5 puertas, sedán de4 puertas, Sports Tourer
1. Suelte las dos tapas con un des‐ tornillador en la zona marcada.
2. Desenrosque los dos tornillos y
desmonte el grupo óptico del pa‐
rachoques.

258Cuidado del vehículo
3. Desenclave el casquillo de labombilla del reflector pulsando
sobre las dos lengüetas de suje‐
ción.
4. Desenclave el conector del cas‐ quillo de la bombilla pulsando so‐
bre la lengüeta de sujeción.
5. Desmonte y sustituya el casquillo con la bombilla.
6. Inserte el casquillo de la bombilla en el reflector y enchufe el conec‐
tor.
7. Monte el grupo óptico en el para‐ choques y fíjelo con los dos torni‐
llos.
8. Enclave las dos tapas.
Versión de 5 puertas, sedán de 4
puertas, Sports Tourer con
parachoques delantero deportivo /
GSi
Se puede acceder a las bombillas
desde debajo del vehículo.
1. Suelte la lengüeta flexible de con‐
tacto y luego muévala hacia atrás.
2. Extraiga el casquillo con la bom‐ billa del reflector.
3. Separe el casquillo del conectorpresionando el saliente de fija‐
ción.
4. Desmonte y sustituya el casquillo con la bombilla.
5. Fije el conector.
6. Inserte el casquillo de la bombilla en el reflector.
7. Bascule el clip elástico hacia de‐ lante y enclávelo.
