Conservação do veículo269
3. Retirar a lâmpada do casquilho esubstituí-la.
4. Inserir o suporte da lâmpada e rodar para a direita.
5. No lado esquerdo: inserir a extremidade dianteira dentro do
guarda-lama dianteiro, deslizar
para a frente e inserir a
extremidade traseira.
No lado direito: inserir a
extremidade traseira dentro do
guarda-lama dianteiro, deslizar
para trás e inserir a extremidade
dianteira.
Dois volumes de 5 portas, três
volumes de 4 portas, Sports
Tourer
Para substituir a lâmpada, retire o
respectivo alojamento:
1. No lado esquerdo do veículo, deslizar a lâmpada para frente e
desmontá-la do guarda-lama
dianteiro com a extremidade
traseira.
No lado direito do veículo,
deslizar a lâmpada para trás e
desmontá-la do guarda-lama
dianteiro com a extremidade
dianteira.
2. Rodar o casquilho da lâmpada no
sentido contrário dos ponteiros do relógio e remover do alojamento.

270Conservação do veículo
3. Retirar a lâmpada do casquilho esubstituí-la.
4. Inserir o suporte da lâmpada e rodar para a direita.
5. No lado esquerdo: inserir a extremidade dianteira dentro do
guarda-lama dianteiro, deslizar
para a frente e inserir a
extremidade traseira.
No lado direito: inserir a
extremidade traseira dentro do
guarda-lama dianteiro, deslizar
para trás e inserir a extremidade

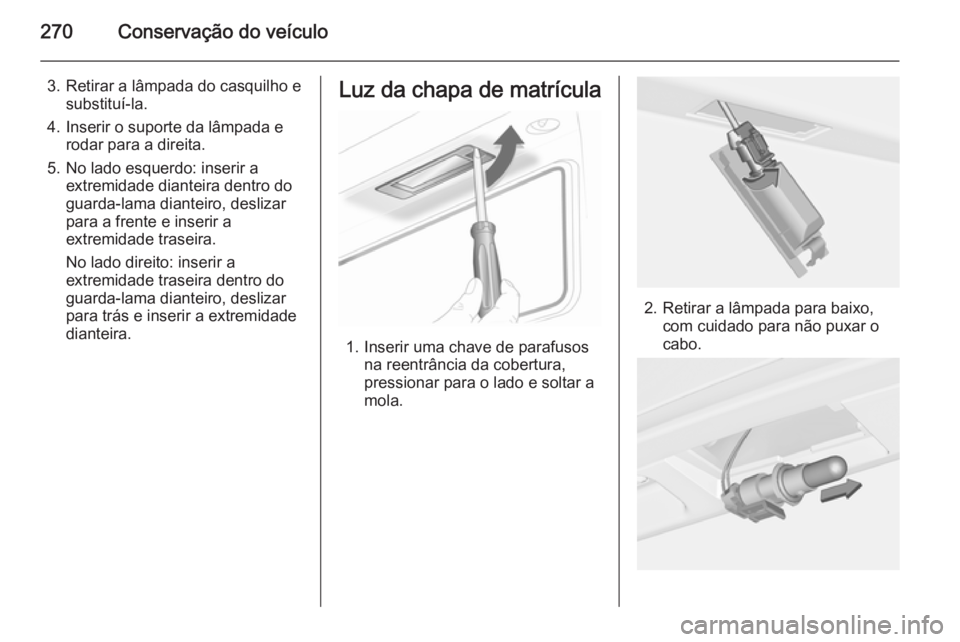

dianteira.Luz da chapa de matrícula
1. Inserir uma chave de parafusos na reentrância da cobertura,
pressionar para o lado e soltar a
mola.
2. Retirar a lâmpada para baixo, com cuidado para não puxar o
cabo.

Conservação do veículo271
3.Retirar o casquilho da lâmpada do
alojamento da lâmpada rodando
no sentido contrário dos ponteiros do relógio.
4. Retirar a lâmpada do casquilho e substituí-la.
5. Inserir o casquilho da lâmpada no
alojamento da lâmpada e rodar no
sentido dos ponteiros do relógio.
6. Inserir a lâmpada no pára- -choques e deixar engatar.
Luzes interiores Luz de cortesia, luzes de leitura
Substituir as lâmpadas numa oficina.
Luz da bagageira
Substituir as lâmpadas numa oficina.
Iluminação do painel de
instrumentos
Substituir as lâmpadas numa oficina.Instalação eléctrica
Fusíveis
Os dados do fusível de substituição
devem coincidir com os dados do
fusível avariado.
Existem três caixas de fusíveis no
veículo:
■ na frente esquerda do compartimento do motor,
■ nos veículos com volante à esquerda, no interior atrás do
compartimento de arrumação, ou
nos veículos com volante à direita,
atrás do porta-luvas,
■ atrás de uma tampa à esquerda da
bagageira.
Antes de se substituir um fusível,
desligar o respectivo interruptor e a ignição.
Um fusível fundido é identificável por
um fio derretido. Não substituir o
fusível enquanto não se corrigir o que levou a que se fundisse.
Algumas funções são protegidas por vários fusíveis.Podem também existir fusíveis sem
função atribuída.

272Conservação do veículo

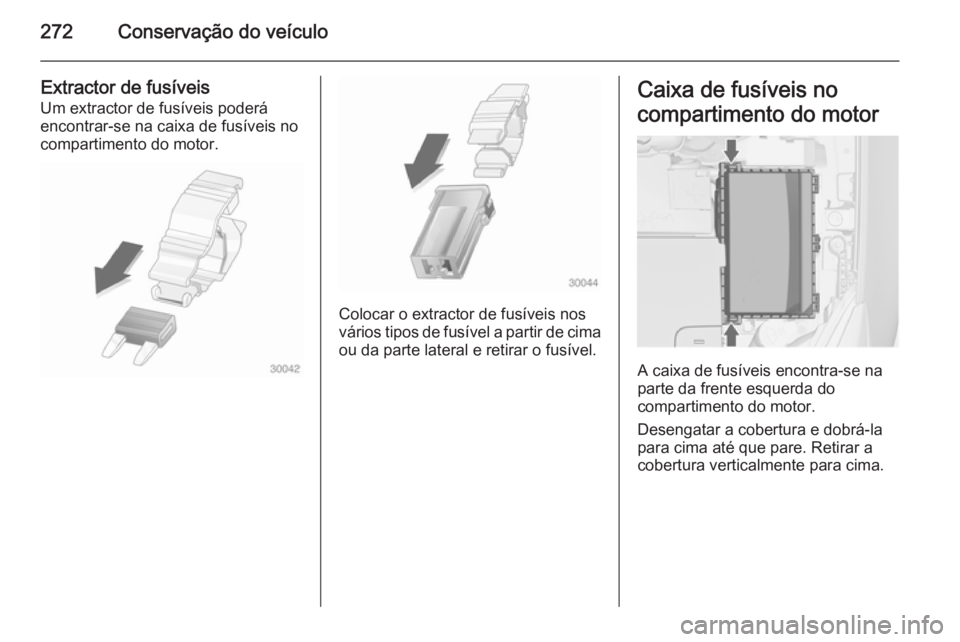

Extractor de fusíveis
Um extractor de fusíveis poderá
encontrar-se na caixa de fusíveis no
compartimento do motor.
Colocar o extractor de fusíveis nos
vários tipos de fusível a partir de cima
ou da parte lateral e retirar o fusível.
Caixa de fusíveis no
compartimento do motor
A caixa de fusíveis encontra-se na
parte da frente esquerda do
compartimento do motor.
Desengatar a cobertura e dobrá-la
para cima até que pare. Retirar a
cobertura verticalmente para cima.

Conservação do veículo273
N.ºCircuito1Módulo de controlo do motor2Sensor Lambda3Injecção do combustível,
sistema de ignição4Injecção do combustível,
sistema de ignição5–6Aquecimento dos espelhos,
sistema de alarme anti-roubo7Controlo da ventoinha, módulo
de controlo do motor, módulo de controlo da caixa de velocidades8Sensor Lambda, arrefecimento
do motor9Sensor do óculo traseiro10Sensor da bateria do veículo11Desengate da bagageira12Iluminação dianteira adaptativa,
controlo automático da ilumi‐
naçãoN.ºCircuito13ABS14Limpa-vidros do óculo traseiro15Módulo de controlo do motor16Motor de arranque17Módulo de controlo da caixa de
velocidades18Óculo traseiro aquecido19Vidros dianteiros eléctricos20Vidros traseiros eléctricos21Central eléctrica traseira22Máximos lado esquerdo (Halo‐
géneo)23Sistema de lava-faróis24Médios direita (Xenon)25Médios esquerda (Xenon)26Faróis de nevoeiro27Aquecimento do combustível
diesel

274Conservação do veículo
N.ºCircuito28Sistema Start/Stop29Travão de mão eléctrico30ABS31Programador de velocidade
adaptável32Airbag33Iluminação dianteira adaptativa,
controlo automático da ilumi‐
nação34Recirculação dos gases de
escape35Espelho retrovisor exterior,
sensor de chuva36Controlo da climatização37Válvula electromagnética de
ventilação do depósito38Bomba de vácuo39Módulo de controlo centralN.ºCircuito40Lava pára-brisas, sistema lava-
-vidros do óculo traseiro41Máximos lado direito (Halo‐
géneo)42Ventoinha do radiador43Limpa-pára-brisas44Limpa-pára-brisas45Ventoinha do radiador46–47Buzina48Ventoinha do radiador49Bomba do combustível50Nivelamento dos faróis, ilumi‐
nação dianteira adaptativa51Válvula de ar52Aquecedor auxiliar, motor a
dieselN.ºCircuito53Módulo de controlo da caixa de
velocidades, módulo de controlo
do motor54Bomba de vácuo, painel de
instrumentos, sistema de aque‐
cimento, ventilação e ar condi‐
cionado
Depois de ter mudado os fusíveis
avariados, fechar a tampa da caixa
dos fusíveis e pressioná-la até
encaixar.
Se a tampa da caixa dos fusíveis não
for fechada correctamente, poderão
ocorrer avarias.

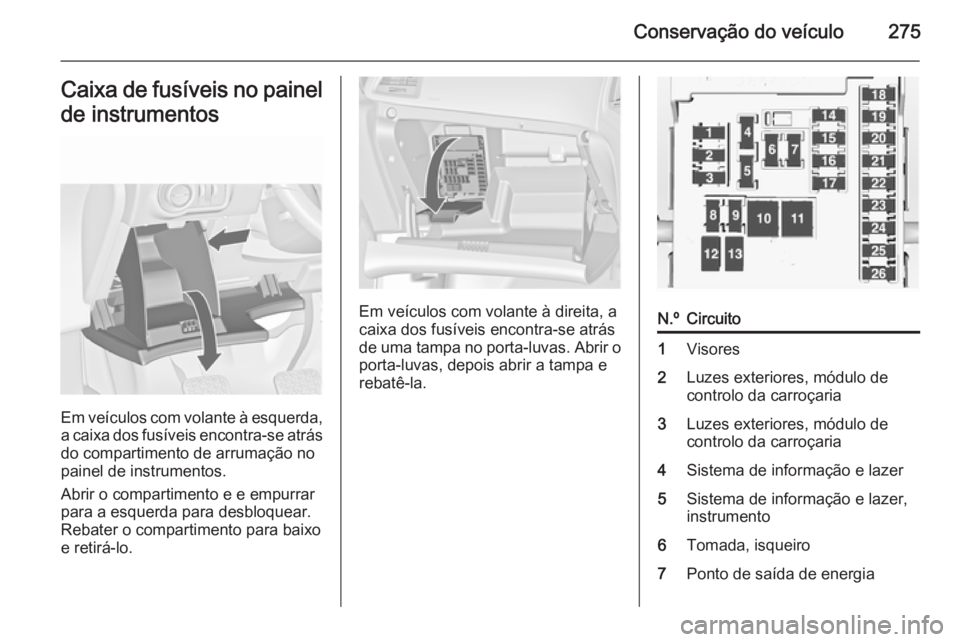

Conservação do veículo275Caixa de fusíveis no painel
de instrumentos
Em veículos com volante à esquerda,
a caixa dos fusíveis encontra-se atrás do compartimento de arrumação no
painel de instrumentos.
Abrir o compartimento e e empurrar
para a esquerda para desbloquear.
Rebater o compartimento para baixo
e retirá-lo.
Em veículos com volante à direita, a
caixa dos fusíveis encontra-se atrás
de uma tampa no porta-luvas. Abrir o
porta-luvas, depois abrir a tampa e
rebatê-la.
N.ºCircuito1Visores2Luzes exteriores, módulo de
controlo da carroçaria3Luzes exteriores, módulo de
controlo da carroçaria4Sistema de informação e lazer5Sistema de informação e lazer,
instrumento6Tomada, isqueiro7Ponto de saída de energia

276Conservação do veículo
N.ºCircuito8Farol de médios esquerdo,
módulo de controlo da carro‐
çaria9Farol de médios direito, módulo
de controlo da carroçaria,
módulo de airbag10Fechaduras das portas, módulo
de controlo da carroçaria11Ventoinha interior12–13–14Conector de diagnóstico15Airbag16Ponto de saída de energia17Sistema de ar condicionado18Logística19Módulo de controlo da carro‐
çaria20Módulo de controlo da carro‐
çariaN.ºCircuito21Painel de instrumentos, sistema de alarme anti-roubo22Sensor de ignição23Módulo de controlo da carro‐
çaria24Módulo de controlo da carro‐
çaria25–26Tomada de energia na baga‐
geira (no caso de não haver
caixa de fusíveis na bagageira)
(apenas na Carrinha)
Caixa de fusíveis na
bagageira
Dois volumes de 3 portas, doisvolumes de 5 portas
A caixa de fusíveis encontra-se do
lado esquerdo da bagageira, atrás da tampa.
Retirar a tampa.
Carrinha
A caixa de fusíveis encontra-se do
lado esquerdo da bagageira, atrás da tampa.

Conservação do veículo277
Rebater a cortina e retirar.
Retirar a tampa.
Atribuição dos fusíveisN.ºCircuito1–2Ponto de saída do reboque3Sensores de estacionamento4–5–6–7Banco eléctrico8–9–10–11Módulo de reboque, tomada de
reboque12Módulo de reboque13Ponto de saída do reboque14Banco traseiro, rebatimento
eléctrico15–

278Conservação do veículo
N.ºCircuito16Espelho retrovisor interior,
câmara traseira17Ponto de saída de energia18–19Aquecimento do volante20Tecto de abrir21Bancos dianteiros aquecidos22–23–24–25–26–27–28–29–30–N.ºCircuito31Amplificador, altifalante de
graves32Sistema de amortecedor activo,
aviso de desvio de trajectória
Na montagem, pressionar a cortina
nos olhais de borracha para atingir
completamente a força de retenção.
Ferramentas do veículo
Ferramentas
Veículos com kit de reparação
de pneus
Algumas ferramentas e o olhal de
reboque estão juntos com o kit de reparação de pneus numa caixa de
ferramentas na bagageira, por baixo
da cobertura do piso.Dois volumes de 3 e 5 portas
