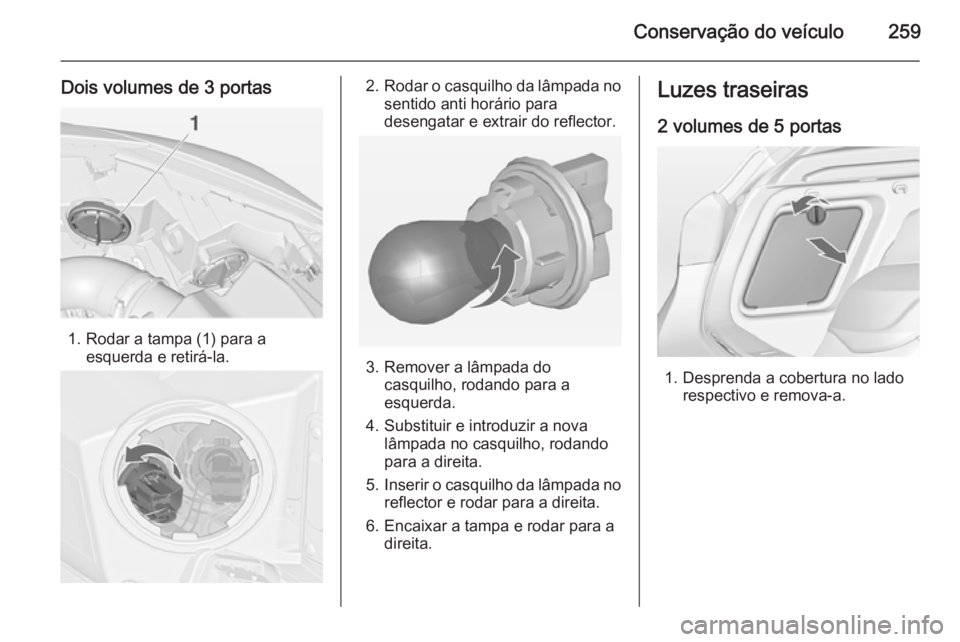

Conservação do veículo259
Dois volumes de 3 portas
1. Rodar a tampa (1) para aesquerda e retirá-la.
2.Rodar o casquilho da lâmpada no
sentido anti horário para
desengatar e extrair do reflector.
3. Remover a lâmpada do casquilho, rodando para a
esquerda.
4. Substituir e introduzir a nova lâmpada no casquilho, rodando
para a direita.
5. Inserir o casquilho da lâmpada no
reflector e rodar para a direita.
6. Encaixar a tampa e rodar para a direita.
Luzes traseiras
2 volumes de 5 portas
1. Desprenda a cobertura no lado respectivo e remova-a.

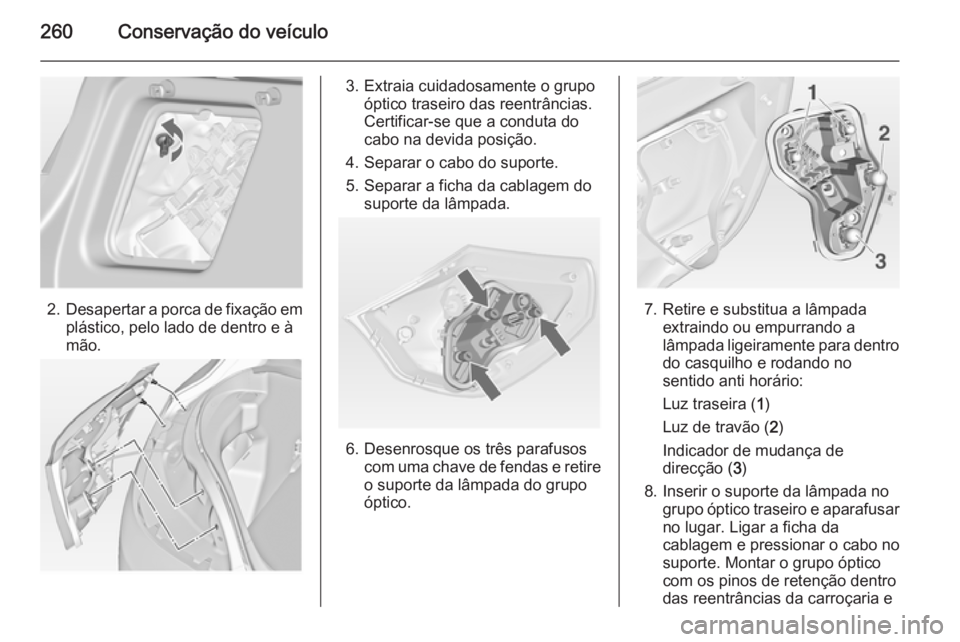

260Conservação do veículo
2.Desapertar a porca de fixação em
plástico, pelo lado de dentro e à
mão.
3. Extraia cuidadosamente o grupo óptico traseiro das reentrâncias.
Certificar-se que a conduta do
cabo na devida posição.
4. Separar o cabo do suporte.
5. Separar a ficha da cablagem do suporte da lâmpada.
6. Desenrosque os três parafusoscom uma chave de fendas e retire
o suporte da lâmpada do grupo
óptico.
7. Retire e substitua a lâmpada extraindo ou empurrando a
lâmpada ligeiramente para dentro
do casquilho e rodando no
sentido anti horário:
Luz traseira ( 1)
Luz de travão ( 2)
Indicador de mudança de
direcção ( 3)
8. Inserir o suporte da lâmpada no grupo óptico traseiro e aparafusarno lugar. Ligar a ficha da
cablagem e pressionar o cabo no
suporte. Montar o grupo óptico
com os pinos de retenção dentro
das reentrâncias da carroçaria e

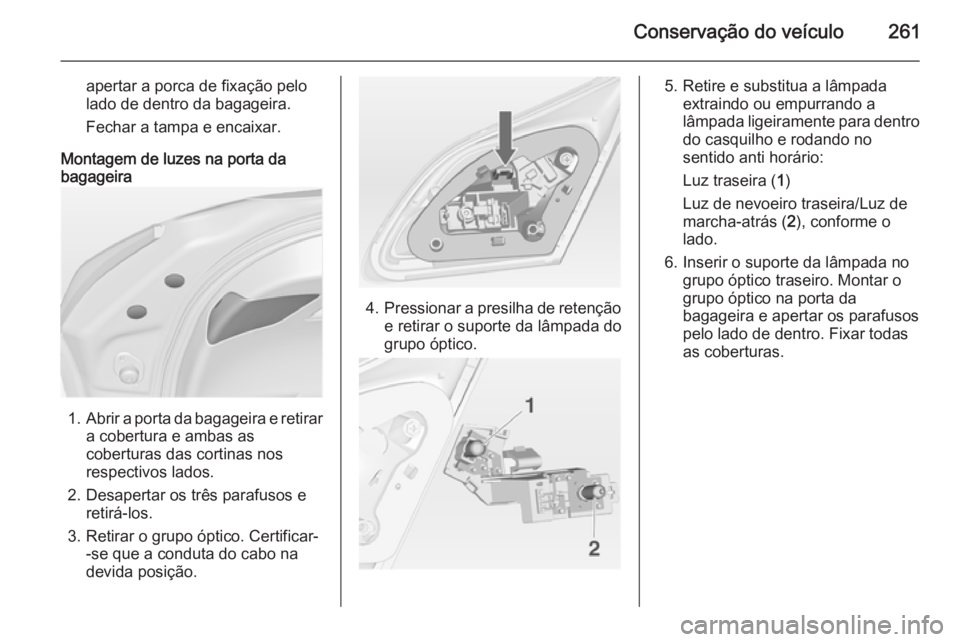

Conservação do veículo261
apertar a porca de fixação pelo
lado de dentro da bagageira.
Fechar a tampa e encaixar.
Montagem de luzes na porta da
bagageira
1. Abrir a porta da bagageira e retirar
a cobertura e ambas as
coberturas das cortinas nos
respectivos lados.
2. Desapertar os três parafusos e retirá-los.
3. Retirar o grupo óptico. Certificar- -se que a conduta do cabo na
devida posição.
4. Pressionar a presilha de retenção
e retirar o suporte da lâmpada do
grupo óptico.
5. Retire e substitua a lâmpada extraindo ou empurrando alâmpada ligeiramente para dentro
do casquilho e rodando no
sentido anti horário:
Luz traseira ( 1)
Luz de nevoeiro traseira/Luz de
marcha-atrás ( 2), conforme o
lado.
6. Inserir o suporte da lâmpada no grupo óptico traseiro. Montar o
grupo óptico na porta da
bagageira e apertar os parafusos
pelo lado de dentro. Fixar todas
as coberturas.

262Conservação do veículo
Três volumes de 4 portas
1. Retirar a cobertura no ladorespectivo.
2. Desapertar duas porcas defixação de plástico, do lado de
dentro e à mão.
3. Extrair cuidadosamente o grupo óptico traseiro das reentrâncias.
Certificar-se que a conduta do
cabo na devida posição.
4. Separar a ficha da cablagem do suporte da lâmpada.
5. Retirar o suporte da lâmpada rodando e substituir a lâmpada
extraindo ou empurrando a
lâmpada ligeiramente para dentro
do casquilho e rodando no
sentido anti horário:
Luz traseira/Luz dos travões ( 1)
Indicador de mudança de direcção ( 2)
6. Inserir o suporte da lâmpada e rodar para a direita. Ligar a ficha
da cablagem. Montar o grupo
óptico com os pinos de retenção
dentro das reentrâncias da

Conservação do veículo263
carroçaria e apertar as porcas de
fixação pelo lado de dentro da
bagageira. Fixar a cobertura.
Montagem de luzes na porta da
bagageira
1. Abrir a porta da bagageira e retirar
a cobertura do lado respectivo.
2. Retirar o suporte da lâmpada rodando e substituir a lâmpada
extraindo ou empurrando a
lâmpada ligeiramente para dentro do casquilho e rodando no
sentido anti horário:
Luz traseira ( 1)
Luz de nevoeiro traseira/Luz de
marcha-atrás ( 2), conforme o
lado.
3. Inserir o suporte da lâmpada e rodar para a direita. Fixar a
cobertura.
Carrinha
1. No lado esquerdo, rebater a cortina e retirar.

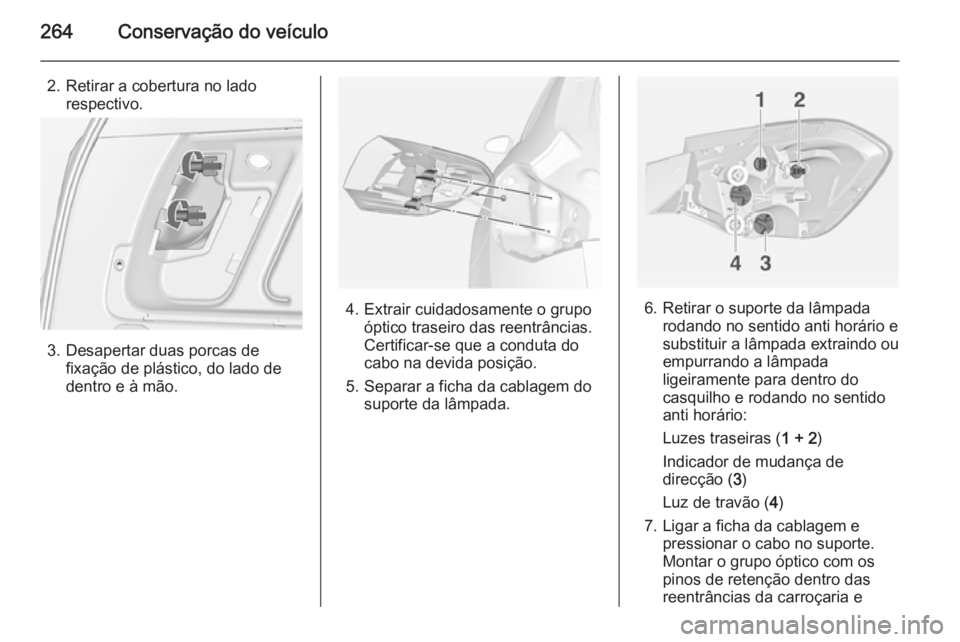

264Conservação do veículo
2. Retirar a cobertura no ladorespectivo.
3. Desapertar duas porcas defixação de plástico, do lado de
dentro e à mão.
4. Extrair cuidadosamente o grupo óptico traseiro das reentrâncias.
Certificar-se que a conduta do
cabo na devida posição.
5. Separar a ficha da cablagem do suporte da lâmpada.6. Retirar o suporte da lâmpada rodando no sentido anti horário e
substituir a lâmpada extraindo ou
empurrando a lâmpada
ligeiramente para dentro do
casquilho e rodando no sentido
anti horário:
Luzes traseiras ( 1 + 2)
Indicador de mudança de
direcção ( 3)
Luz de travão ( 4)
7. Ligar a ficha da cablagem e pressionar o cabo no suporte.
Montar o grupo óptico com os
pinos de retenção dentro das
reentrâncias da carroçaria e

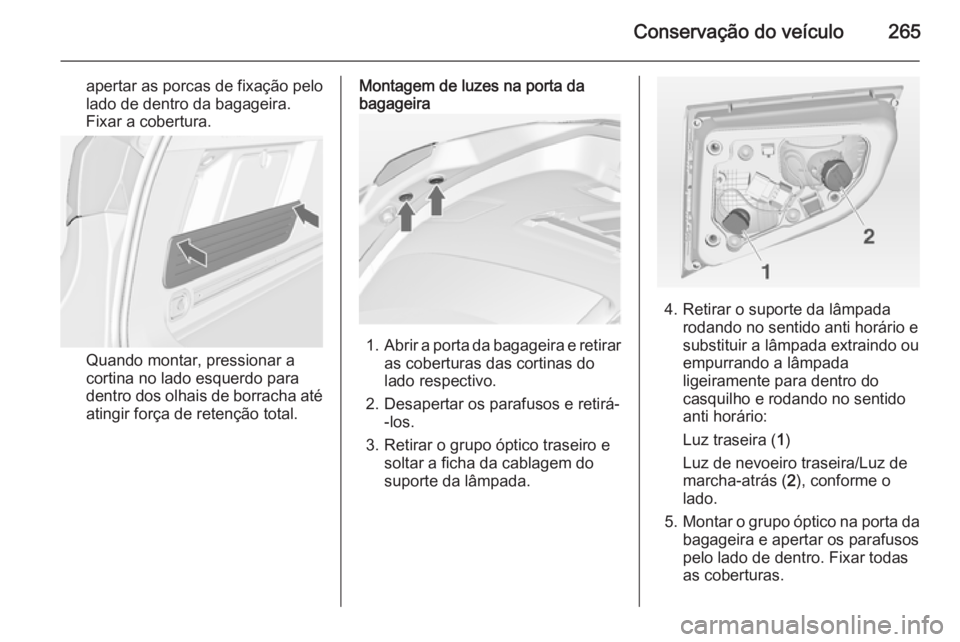

Conservação do veículo265
apertar as porcas de fixação pelo
lado de dentro da bagageira.
Fixar a cobertura.
Quando montar, pressionar a
cortina no lado esquerdo para
dentro dos olhais de borracha até atingir força de retenção total.
Montagem de luzes na porta da
bagageira
1. Abrir a porta da bagageira e retirar
as coberturas das cortinas do
lado respectivo.
2. Desapertar os parafusos e retirá- -los.
3. Retirar o grupo óptico traseiro e soltar a ficha da cablagem do
suporte da lâmpada.
4. Retirar o suporte da lâmpada rodando no sentido anti horário e
substituir a lâmpada extraindo ou
empurrando a lâmpada
ligeiramente para dentro do
casquilho e rodando no sentido
anti horário:
Luz traseira ( 1)
Luz de nevoeiro traseira/Luz de marcha-atrás ( 2), conforme o
lado.
5. Montar o grupo óptico na porta da
bagageira e apertar os parafusospelo lado de dentro. Fixar todas
as coberturas.

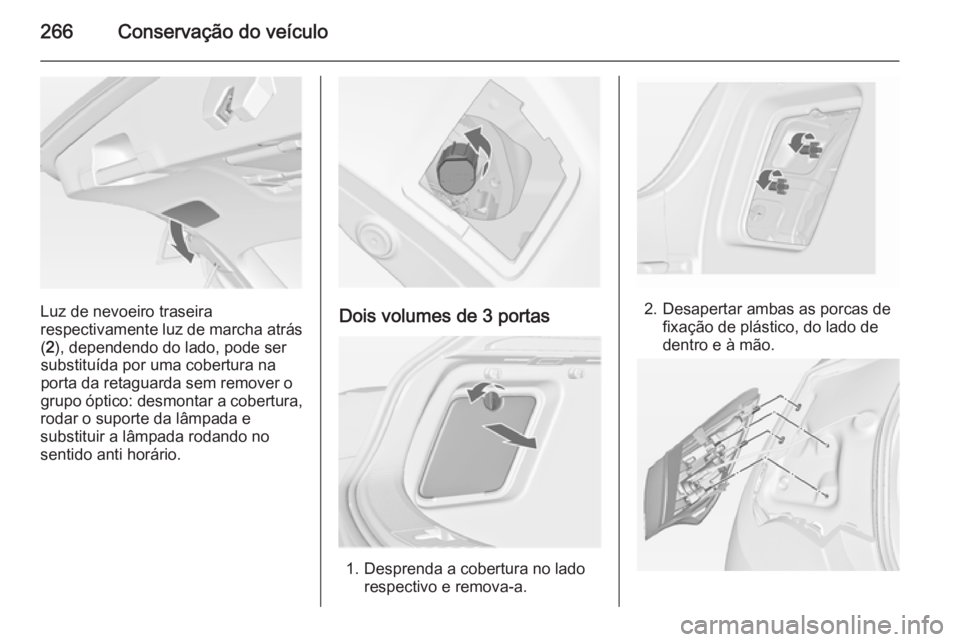

266Conservação do veículo
Luz de nevoeiro traseira
respectivamente luz de marcha atrás ( 2 ), dependendo do lado, pode ser
substituída por uma cobertura na
porta da retaguarda sem remover o
grupo óptico: desmontar a cobertura,
rodar o suporte da lâmpada e
substituir a lâmpada rodando no
sentido anti horário.Dois volumes de 3 portas
1. Desprenda a cobertura no lado respectivo e remova-a.
2. Desapertar ambas as porcas defixação de plástico, do lado de
dentro e à mão.

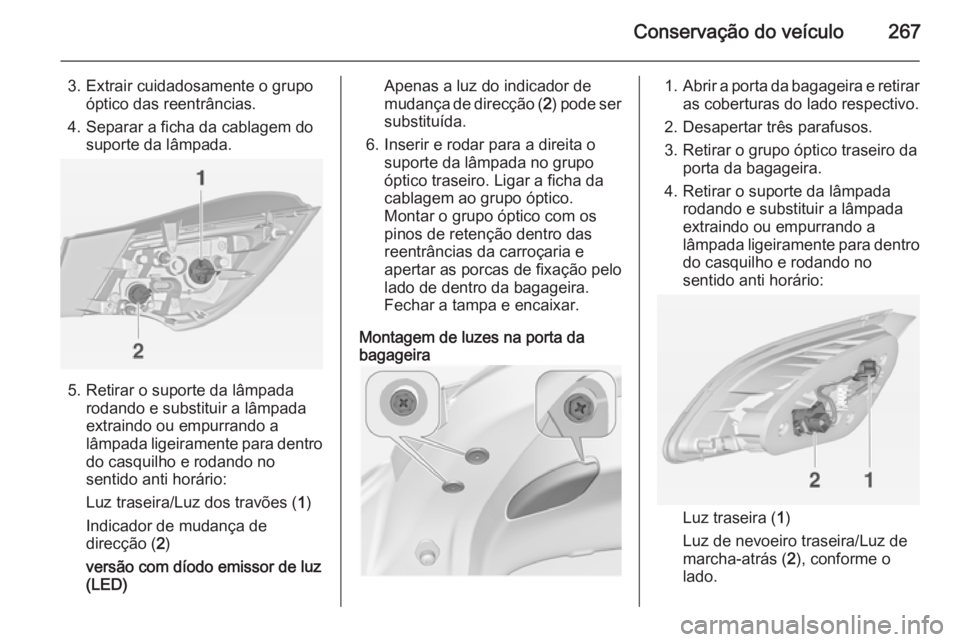

Conservação do veículo267
3. Extrair cuidadosamente o grupoóptico das reentrâncias.
4. Separar a ficha da cablagem do suporte da lâmpada.
5. Retirar o suporte da lâmpada rodando e substituir a lâmpada
extraindo ou empurrando a
lâmpada ligeiramente para dentro
do casquilho e rodando no
sentido anti horário:
Luz traseira/Luz dos travões ( 1)
Indicador de mudança de
direcção ( 2)
versão com díodo emissor de luz
(LED)
Apenas a luz do indicador de
mudança de direcção ( 2) pode ser
substituída.
6. Inserir e rodar para a direita o suporte da lâmpada no grupo
óptico traseiro. Ligar a ficha da
cablagem ao grupo óptico.
Montar o grupo óptico com os
pinos de retenção dentro das
reentrâncias da carroçaria e
apertar as porcas de fixação pelo
lado de dentro da bagageira.
Fechar a tampa e encaixar.
Montagem de luzes na porta da
bagageira1. Abrir a porta da bagageira e retirar
as coberturas do lado respectivo.
2. Desapertar três parafusos.
3. Retirar o grupo óptico traseiro da porta da bagageira.
4. Retirar o suporte da lâmpada rodando e substituir a lâmpada
extraindo ou empurrando a
lâmpada ligeiramente para dentro do casquilho e rodando no
sentido anti horário:
Luz traseira ( 1)
Luz de nevoeiro traseira/Luz de
marcha-atrás ( 2), conforme o
lado.

268Conservação do veículo
(2 ) (apenas um lado)
versão com díodo emissor de luz (LED)
Consoante o lado, apenas se
pode mudar a luz de nevoeiro
traseira respectivamente luz de
marcha atrás ( 2).
5. Inserir e rodar para a direita o suporte da lâmpada no grupo
óptico traseiro. Montar o grupo
óptico traseiro na porta da
bagageira e apertar os parafusos. Fixar todas as coberturas.Indicadores de mudança
de direcção laterais
Dois volumes de 3 portas Para substituir a lâmpada, retire o
respectivo alojamento:
1. No lado esquerdo do veículo, deslizar a lâmpada para frente e
desmontá-la do guarda-lama
dianteiro com a extremidade
traseira.
No lado direito do veículo,
deslizar a lâmpada para trás e
desmontá-la do guarda-lama
dianteiro com a extremidade
dianteira.
2. Rodar o casquilho da lâmpada no
sentido contrário dos ponteiros do relógio e remover do alojamento.
