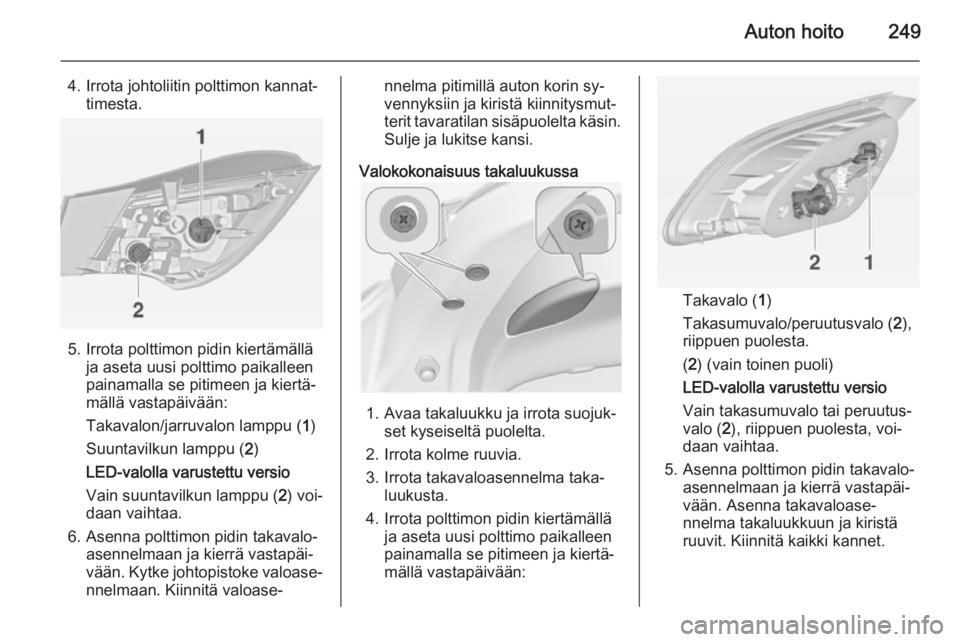

Auton hoito249
4. Irrota johtoliitin polttimon kannat‐timesta.
5. Irrota polttimon pidin kiertämällä ja aseta uusi polttimo paikalleen
painamalla se pitimeen ja kiertä‐ mällä vastapäivään:
Takavalon/jarruvalon lamppu ( 1)
Suuntavilkun lamppu ( 2)
LED-valolla varustettu versio
Vain suuntavilkun lamppu ( 2) voi‐
daan vaihtaa.
6. Asenna polttimon pidin takavalo‐ asennelmaan ja kierrä vastapäi‐
vään. Kytke johtopistoke valoase‐
nnelmaan. Kiinnitä valoase‐
nnelma pitimillä auton korin sy‐
vennyksiin ja kiristä kiinnitysmut‐
terit tavaratilan sisäpuolelta käsin. Sulje ja lukitse kansi.
Valokokonaisuus takaluukussa
1. Avaa takaluukku ja irrota suojuk‐ set kyseiseltä puolelta.
2. Irrota kolme ruuvia.
3. Irrota takavaloasennelma taka‐ luukusta.
4. Irrota polttimon pidin kiertämällä ja aseta uusi polttimo paikalleen
painamalla se pitimeen ja kiertä‐ mällä vastapäivään:
Takavalo ( 1)
Takasumuvalo/peruutusvalo ( 2),
riippuen puolesta.
( 2 ) (vain toinen puoli)
LED-valolla varustettu versio
Vain takasumuvalo tai peruutus‐
valo ( 2), riippuen puolesta, voi‐
daan vaihtaa.
5. Asenna polttimon pidin takavalo‐ asennelmaan ja kierrä vastapäi‐
vään. Asenna takavaloase‐
nnelma takaluukkuun ja kiristä
ruuvit. Kiinnitä kaikki kannet.

250Auton hoitoKylkisuuntavilkut
3-ovinen viistoperä Jos polttimo on vaihdettava, irrota
lamppukotelo:
1. Työnnä lamppua auton vasem‐ malla puolella eteenpäin ja ota se
pois etulokasuojasta takapää
edellä.
Työnnä lamppua auton oikealla
puolella taaksepäin ja ota se pois etulokasuojasta etupää edellä.
2. Käännä polttimon pidintä vasta‐ päivään ja poista se kotelosta.
3. Vedä polttimo pitimestään javaihda se.
4.Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään.
5. Vasemmalla puolella: työnnä etu‐ pää etulokasuojaan, työnnä
eteenpäin ja asenna takapää.
Oikealla puolella: työnnä takapää
etulokasuojaan, työnnä taakse‐
päin ja asenna etupää.
5-ovinen viistoperä, 4-ovinen
porrasperä, Sports Tourer
Jos polttimo on vaihdettava, irrota
lamppukotelo:
1. Työnnä lamppua auton vasem‐ malla puolella eteenpäin ja ota se

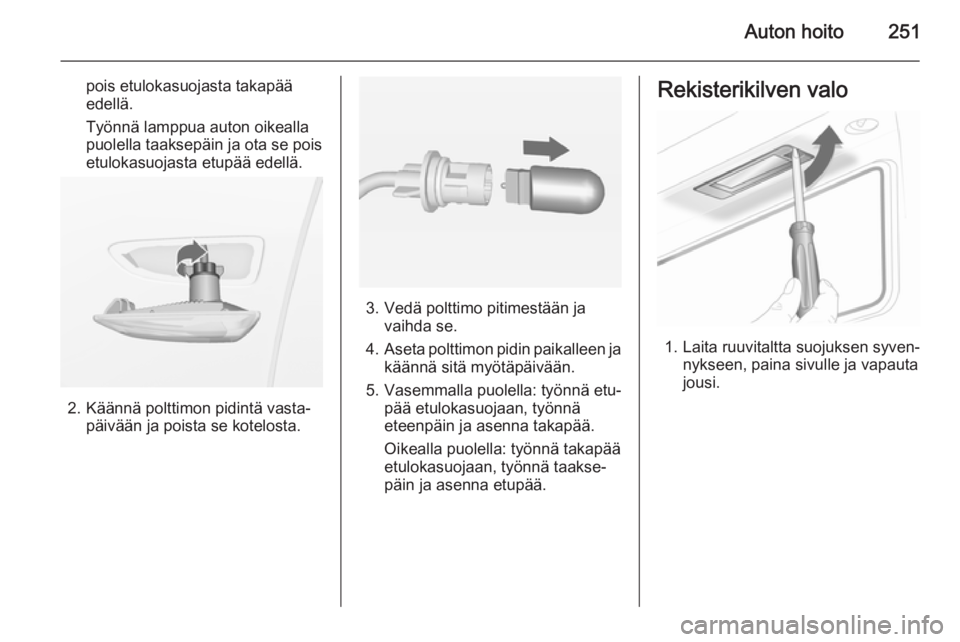

Auton hoito251
pois etulokasuojasta takapää
edellä.
Työnnä lamppua auton oikealla
puolella taaksepäin ja ota se pois
etulokasuojasta etupää edellä.
2. Käännä polttimon pidintä vasta‐ päivään ja poista se kotelosta.
3. Vedä polttimo pitimestään javaihda se.
4. Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään.
5. Vasemmalla puolella: työnnä etu‐ pää etulokasuojaan, työnnä
eteenpäin ja asenna takapää.
Oikealla puolella: työnnä takapää
etulokasuojaan, työnnä taakse‐
päin ja asenna etupää.
Rekisterikilven valo
1. Laita ruuvitaltta suojuksen syven‐ nykseen, paina sivulle ja vapauta
jousi.

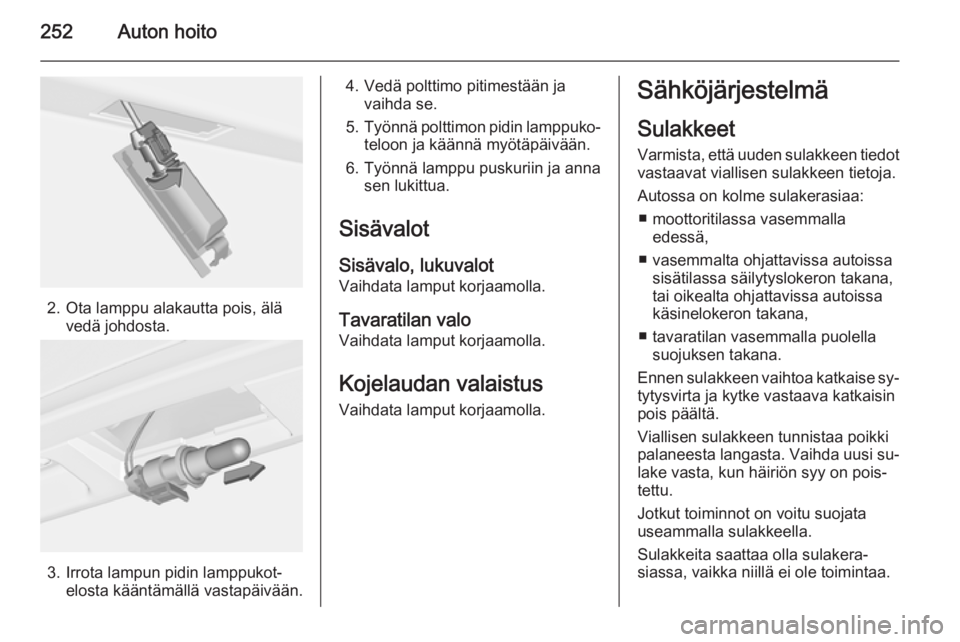

252Auton hoito
2. Ota lamppu alakautta pois, älävedä johdosta.
3. Irrota lampun pidin lamppukot‐elosta kääntämällä vastapäivään.
4. Vedä polttimo pitimestään javaihda se.
5. Työnnä polttimon pidin lamppuko‐
teloon ja käännä myötäpäivään.
6. Työnnä lamppu puskuriin ja anna sen lukittua.
Sisävalot
Sisävalo, lukuvalot Vaihdata lamput korjaamolla.
Tavaratilan valo Vaihdata lamput korjaamolla.
Kojelaudan valaistus Vaihdata lamput korjaamolla.Sähköjärjestelmä
Sulakkeet
Varmista, että uuden sulakkeen tiedot vastaavat viallisen sulakkeen tietoja.
Autossa on kolme sulakerasiaa: ■ moottoritilassa vasemmalla edessä,
■ vasemmalta ohjattavissa autoissa sisätilassa säilytyslokeron takana,
tai oikealta ohjattavissa autoissa
käsinelokeron takana,
■ tavaratilan vasemmalla puolella suojuksen takana.
Ennen sulakkeen vaihtoa katkaise sy‐
tytysvirta ja kytke vastaava katkaisin
pois päältä.
Viallisen sulakkeen tunnistaa poikki
palaneesta langasta. Vaihda uusi su‐
lake vasta, kun häiriön syy on pois‐
tettu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.

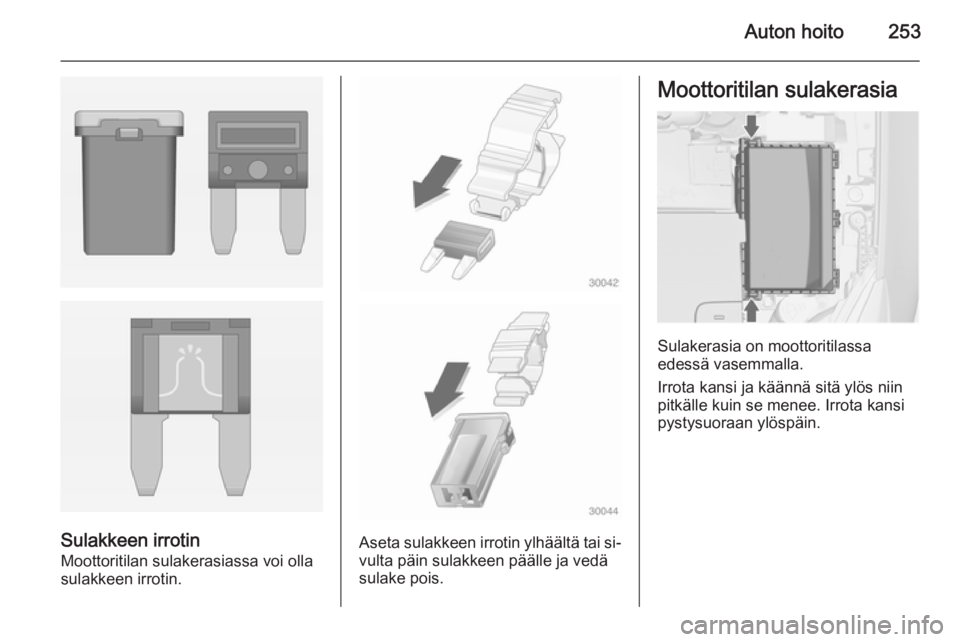

Auton hoito253
Sulakkeen irrotinMoottoritilan sulakerasiassa voi olla
sulakkeen irrotin.Aseta sulakkeen irrotin ylhäältä tai si‐ vulta päin sulakkeen päälle ja vedäsulake pois.
Moottoritilan sulakerasia
Sulakerasia on moottoritilassa
edessä vasemmalla.
Irrota kansi ja käännä sitä ylös niin
pitkälle kuin se menee. Irrota kansi
pystysuoraan ylöspäin.

254Auton hoito
NroVirtapiiri1Moottorin ohjausyksikkö2Lambdatunnistin3Polttoaineenruiskutus, sytytys‐
järjestelmä4Polttoaineenruiskutus, sytytys‐
järjestelmä5–6Peilien lämmitys, murtohälytin‐
järjestelmä7Puhaltimen ohjaus, moottorin
ohjausyksikkö, vaihteiston
ohjausyksikkö8Lambdatunnistin, moottorin
jäähdytys9Takaikkunan anturi10Auton akun anturi11Takaluukun vapautus12Kääntyvät ajovalot, valoauto‐
matiikka13ABS14Takalasin pyyhinNroVirtapiiri15Moottorin ohjausyksikkö16Käynnistin17Vaihteiston ohjausyksikkö18Takalasin lämmitin19Sähkötoimisten etusivuikku‐
noiden ikkunannostimet20Sähkötoimisten takasivuikku‐
noiden ikkunannostimet21Takaosan sähkökeskus22Vasen kaukovalo (halogeeni)23Ajovalojen pesulaite24Oikea lähivalo (Xenon)25Vasen lähivalo (Xenon)26Etusumuvalot27Dieselpolttoaineen lämmitin28Start-stop-järjestelmä29Sähkötoiminen seisontajarru30ABS31Mukautuva vakionopeussäädin32Turvatyyny

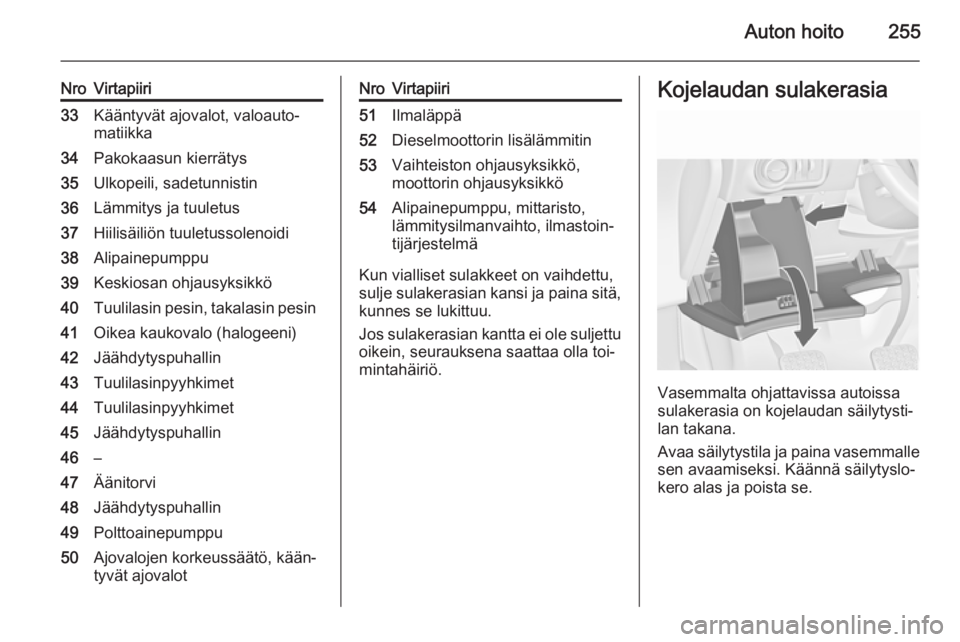

Auton hoito255
NroVirtapiiri33Kääntyvät ajovalot, valoauto‐
matiikka34Pakokaasun kierrätys35Ulkopeili, sadetunnistin36Lämmitys ja tuuletus37Hiilisäiliön tuuletussolenoidi38Alipainepumppu39Keskiosan ohjausyksikkö40Tuulilasin pesin, takalasin pesin41Oikea kaukovalo (halogeeni)42Jäähdytyspuhallin43Tuulilasinpyyhkimet44Tuulilasinpyyhkimet45Jäähdytyspuhallin46–47Äänitorvi48Jäähdytyspuhallin49Polttoainepumppu50Ajovalojen korkeussäätö, kään‐
tyvät ajovalotNroVirtapiiri51Ilmaläppä52Dieselmoottorin lisälämmitin53Vaihteiston ohjausyksikkö,
moottorin ohjausyksikkö54Alipainepumppu, mittaristo,
lämmitysilmanvaihto, ilmastoin‐
tijärjestelmä
Kun vialliset sulakkeet on vaihdettu,
sulje sulakerasian kansi ja paina sitä, kunnes se lukittuu.
Jos sulakerasian kantta ei ole suljettu
oikein, seurauksena saattaa olla toi‐
mintahäiriö.
Kojelaudan sulakerasia
Vasemmalta ohjattavissa autoissa
sulakerasia on kojelaudan säilytysti‐
lan takana.
Avaa säilytystila ja paina vasemmalle
sen avaamiseksi. Käännä säilytyslo‐
kero alas ja poista se.

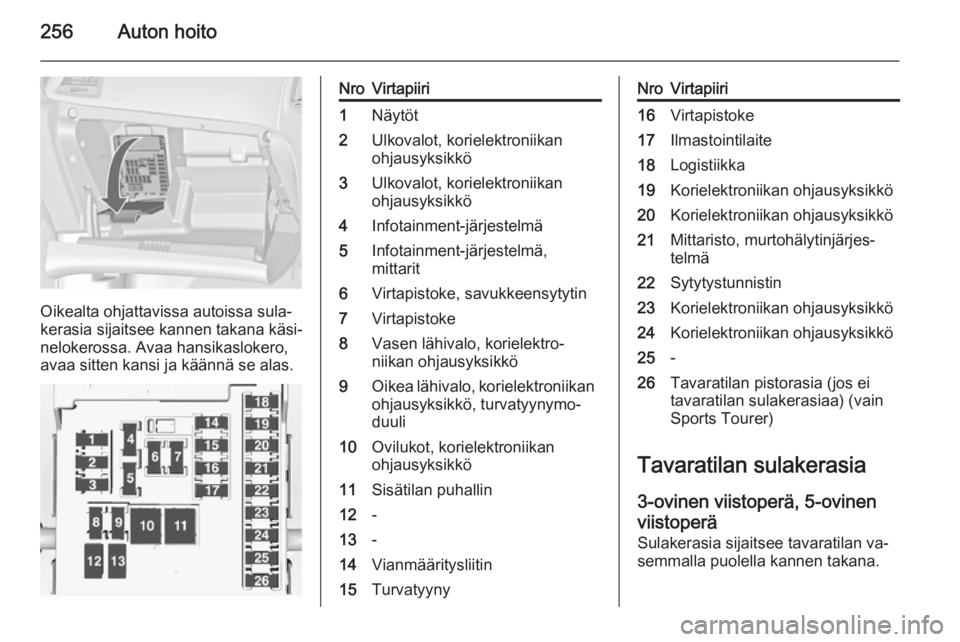

256Auton hoito
Oikealta ohjattavissa autoissa sula‐
kerasia sijaitsee kannen takana käsi‐
nelokerossa. Avaa hansikaslokero,
avaa sitten kansi ja käännä se alas.
NroVirtapiiri1Näytöt2Ulkovalot, korielektroniikan
ohjausyksikkö3Ulkovalot, korielektroniikan
ohjausyksikkö4Infotainment-järjestelmä5Infotainment-järjestelmä,
mittarit6Virtapistoke, savukkeensytytin7Virtapistoke8Vasen lähivalo, korielektro‐
niikan ohjausyksikkö9Oikea lähivalo, korielektroniikan ohjausyksikkö, turvatyynymo‐
duuli10Ovilukot, korielektroniikan
ohjausyksikkö11Sisätilan puhallin12-13-14Vianmääritysliitin15TurvatyynyNroVirtapiiri16Virtapistoke17Ilmastointilaite18Logistiikka19Korielektroniikan ohjausyksikkö20Korielektroniikan ohjausyksikkö21Mittaristo, murtohälytinjärjes‐
telmä22Sytytystunnistin23Korielektroniikan ohjausyksikkö24Korielektroniikan ohjausyksikkö25-26Tavaratilan pistorasia (jos ei
tavaratilan sulakerasiaa) (vain
Sports Tourer)
Tavaratilan sulakerasia
3-ovinen viistoperä, 5-ovinen
viistoperä
Sulakerasia sijaitsee tavaratilan va‐ semmalla puolella kannen takana.

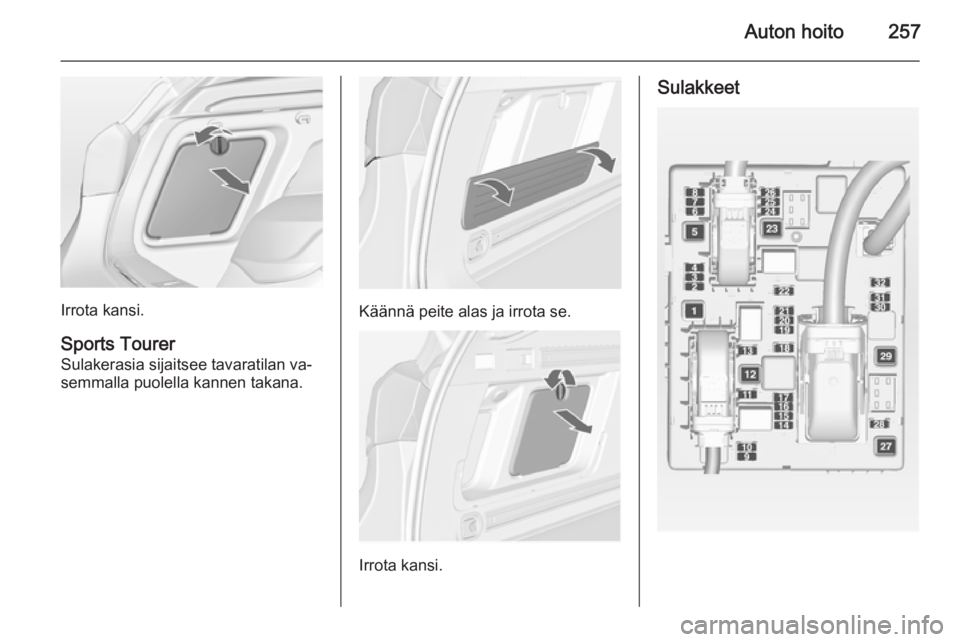

Auton hoito257
Irrota kansi.
Sports Tourer
Sulakerasia sijaitsee tavaratilan va‐
semmalla puolella kannen takana.Käännä peite alas ja irrota se.
Irrota kansi.
Sulakkeet

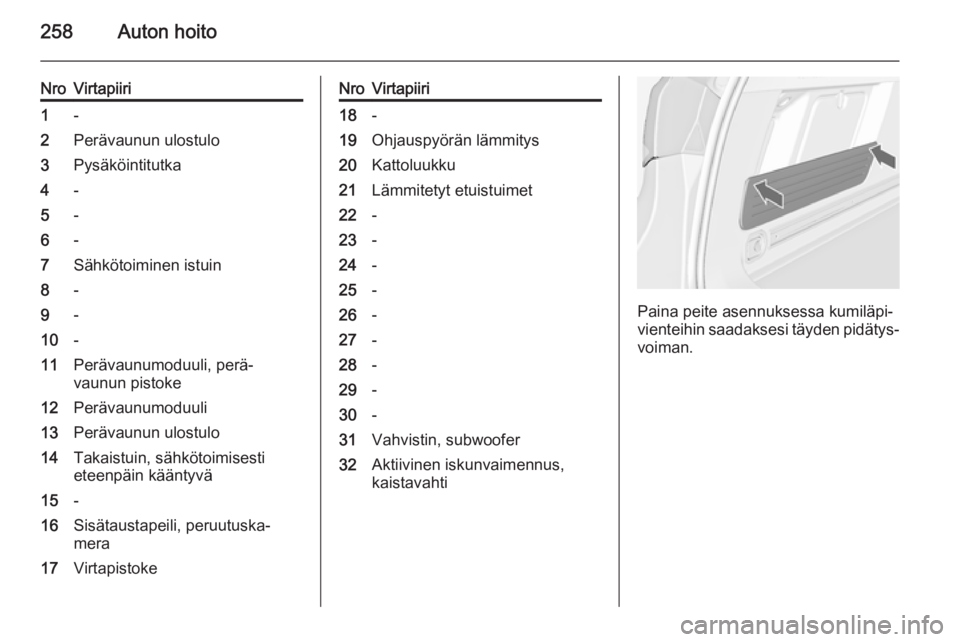

258Auton hoito
NroVirtapiiri1-2Perävaunun ulostulo3Pysäköintitutka4-5-6-7Sähkötoiminen istuin8-9-10-11Perävaunumoduuli, perä‐
vaunun pistoke12Perävaunumoduuli13Perävaunun ulostulo14Takaistuin, sähkötoimisesti
eteenpäin kääntyvä15-16Sisätaustapeili, peruutuska‐
mera17VirtapistokeNroVirtapiiri18-19Ohjauspyörän lämmitys20Kattoluukku21Lämmitetyt etuistuimet22-23-24-25-26-27-28-29-30-31Vahvistin, subwoofer32Aktiivinen iskunvaimennus,
kaistavahti
Paina peite asennuksessa kumiläpi‐
vienteihin saadaksesi täyden pidätys‐ voiman.
